Двухконтурный газовый котел Vaillant (24-32 кВт): описание неисправносей и инструкция по подключению настенного типа

Инструкция по эксплуатации

Первый запуск системы лучше доверить специалисту. Он установит агрегат в соответствии с инструкцией газового котла Vaillant. Сначала необходимо подготовить подходящую жидкость. Производитель не гарантирует стабильную работу своей техники на жёсткой воде. Её необходимо очистить от примесей, отстоять, прокипятить или отфильтровать. Затем из системы отопления удаляют воздух. Это делают с помощью специального насоса, подавая давление в трубы и проверяя показания соответствующих датчиков.

После этого проверяют настройки газового контура, измеряют давление топлива и нагрузку на котёл. Процедура проводится с учётом типа устройства, которое может быть одно- и двухконтурным.

Подключение комнатного термостата

Использование этого прибора позволяет экономить на обогреве около 20 %. Такой эффект достигается благодаря более оперативной корректировке температуры системы. Собственный датчик котла руководствуется температурой теплоносителя.

При потеплении на улице в доме становится слишком жарко, но для системы котла никаких изменений не происходит, пока температура теплоносителя находится в заданных пределах.

Для подключения прибора используются соответствующие контакты на плате управления, в обычном режиме соединенные специальной перемычкой.

ОБРАТИТЕ ВНИМАНИЕ!

Подключение и первичную настройку следует доверить специалисту из сервисного центра.

Схема подключения агрегата

Схема подключения агрегата будет зависеть от нескольких факторов, первым и важнейшим, конечно же, является тип системы отопления. Всего их существует три разновидности:

Те, в которых применяется естественная циркуляция. Движение теплоты обеспечивает разность водяных давлений, возникающая в магистрали из-за расширения теплоносителей вследствие повышения температуры. Монтаж такой магистрали дешевле, однако регулировать температуру с помощью радиатора вы не сможете, соответственно, на более качественной автоматике применяется второй тип.
Принудительная циркуляция осуществляется за счёт специальных насосов, поэтому можно свободно регулировать количество тепла. Соответственно, метод наиболее эффективный из представленных на рынке, но и схема подключения намного сложнее, а монтаж дороже. К тому же система полностью зависит от электроэнергии, при отключении которой агрегат попросту перестаёт выполнять свои функции.
Гибридная циркуляция. Сейчас на рынке практически не найти устройств с таким типом отопления, однако такой девайс совмещает достоинства обоих приведённых выше. В случае отключения электропитания котёл свободно переходит в режим естественной перегонки воды по трубам.

Вам будет интересно >> Газовые энергонезависимые котлы от Конорд

Соответственно, и схема подключения имеется в зависимости от выбранного пользователем типа отопления.

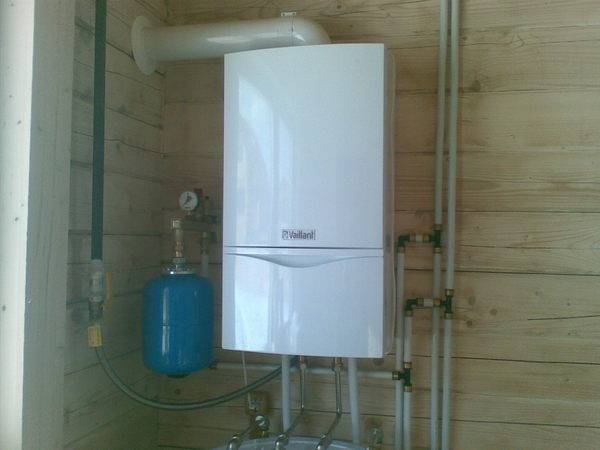

Монтаж газового котла

Обычно, просто купить газовый котел Vaillant для отопления дома бывает недостаточно. Следует помнить, что монтажом и подключением котла должны заниматься лицензированные профессионалы. При самостоятельном подключении оборудования гарантия на него перестает действовать. Для проведения индивидуального отопления требуются официальные бумаги и разрешения, это правило распространяется и на монтаж котла.

Под все требования официальных инстанций прекрасно подходят любые газовые котлы Vaillant цены на которые не бывают слишком высокими, а технические характеристики соответствуют всем прописанным в законе параметрам.

Тонкости ремонта отопительных котлов Ваилант

Стоит понимать, что зачастую необходимость в ремонте возникает по двум причинам: нарушении правил установки и эксплуатации. При некорректной настройке газовой аппаратуры первым выходит из строя газовый клапан с движком. Определенному риску подвергаются отвечающие за зажигание электроды, особенно если топливная смесь не соответствует требованию завода-изготовителя. При таком «раскладе» могут сломаться даже электронные компоненты – кстати, именно они стоят немалых денег.

Если возникла проблема, Vaillant обязательно сообщит об этом пользователю. Для этого предусмотрен специальный ЖК экран, на котором появятся ошибки F28 и F29.

При получении такого сигнала рекомендуем бросить все и произвести немедленную, полноценную диагностику всего оборудования. Желательно, чтобы ее выполняли квалифицированные специалисты. Помимо ремонта котла, они также очистят его память, чтобы не допустить повторной неисправности.

Вообще, многие владельцы Vaillant и других отопительных приборов при поломке допускают одну и ту же ошибку. Они начинают хаотично менять комплектующие. Однако на деле получается, что нужно было искать истинную причину, а не пытаться исправить последствия поломки.

Проблема 1. Оборудование полностью отказало. Иногда такое бывает в начале эксплуатации, когда пользователь или горе-мастера неправильно подключают фазу и ноль. Скопившийся воздух в системе может создать серьезный барьер для запуска механизма. Учитывайте это в процессе эксплуатации.
Проблема 2. Пламя горелки имеет низкую мощность. Данная проблема является глобальной, о чем говорят многочисленные «крики помощи» на форумах и тематических сайтах. Такое бывает, если минимальное давление природного газа в системе установлено неправильно. Также не помешает проверить, исправен ли диодный мост вместе с клапаном. Проблема решается корректной настройкой техники. Все рекомендации можно найти в руководстве или инструкции, которыми комплектуются все коты Ваилант.

Кстати, низкое давление может привести к тому, что горелка потухнет сразу же после запуска. Если столкнулись с такой ситуацией, не пугайтесь. Достаточно будет установить давление на уровне пяти мБар.

Проблема 3. Слишком высокая или низкая температура воды в системе. Устранить проблему можно, отрегулировав показатели. А вот если перестал функционировать режим модуляции, скорее всего, неисправны клапан и плата.
Проблема 4. Засорился фильтр. Обычно это связано с плохим качеством воды. Бороться с данной проблемой в России практически бесполезно.

Особенности эксплуатации и диагностика

Во время подключения, эксплуатации и обслуживания отопительного газового котла Vaillant могут возникнуть некоторые неисправности. Модели, в которых установлена электрическая система управления с экраном, дают возможность понять, что конкретно не работает в данной ситуации.

Чтобы понять, что делать в тех или иных случаях, рассмотрим распространенные коды ошибок газового котла Вайлант, и что необходимо предпринять при их возникновении. Если возникло сразу несколько ошибок, то они отображаются попеременно приблизительно по 2 секунды.

Обозначение значков может начинаться с буквы F (ошибка) или S (состояние). Технические характеристики и коды, которые присущи каждой конкретной модели, прописаны в инструкции по эксплуатации.

Модели котлов

Отопительные приборы Vaillant имеют различные варианты исполнения. Представлены модели разного ценового диапазона. Они отличаются мощностью, типом горелки, дымоотведения, наличием или отсутствием дополнительных полезных функций.

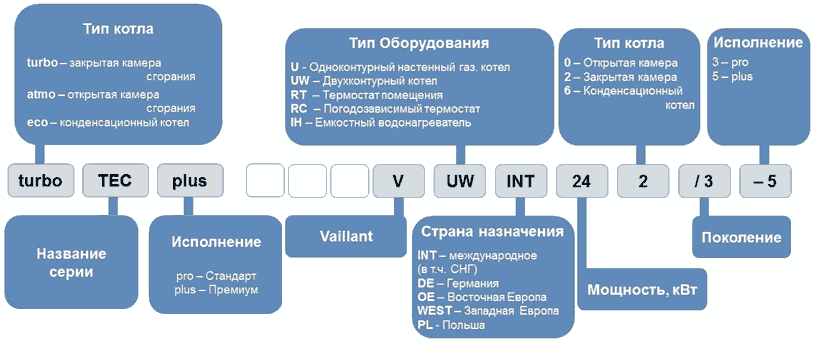

Маркировка:

VU – один контур;
VUW – два контура;
AtmoTEC – атмосферного типа;
TurboTEC – турбированного типа;
Int – международное исполнение;
ECO – это котлы, которые отличаются особой экологичностью;
Pro – вариант исполнения бюджетного уровня;
Plus – оснащение функцией быстрого пуска;
ATMOGUARD» – система безопасности, которой оснащены самые последние модели (имеет два датчика температуры).

Маркировка на примере Vaillant turboTECplus VUW INT 242/ 5-5 указывает: turboTEC – название серии, Plus – премиум-продукт, VUW – два контура, INT – международное исполнение, 24 – мощность, 2 – закрытая камера, /5 – поколение, -5 – серия plus.

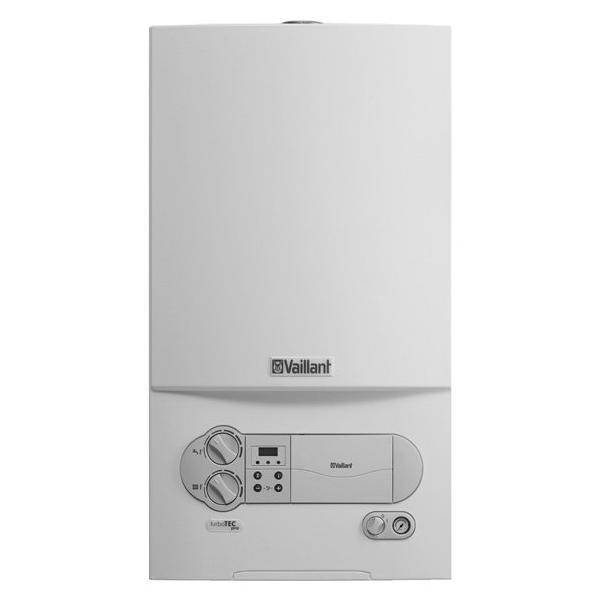

Настенные котлы AtmoTec и TurboTec, Turbo fit серии pro и plus (12–36 кВт)

Представлены в сериях pro (упрощенный вариант) и plus. Выпускаются с 1—2 контурами. Есть внутренний расширительный бак, регулируемый байпас, предохранительный клапан, воздухоотводчик-автомат. Модулирование мощности от 34 до 100 %. Теплообменник медный, горелка стальная хромоникелевая. Имеется автоматический контроль давления.

Котлы оборудованы переключающим клапаном, шиной eBus (кроме TurboFit), DIA-системой диагностики. Есть защита от заклинивания насоса и низких температур, электронный розжиг.

Котлы с 2-мя контурами имеют проточный водонагреватель, ЖК-дисплей ( отсутствует в серии pro). К одноконтурным можно подсоединить внешний водонагреватель со встроенным управлением. Модели plus имеют функцию поддержки постоянной температуры теплоносителя и «горячий старт», имеется циркуляционный насос с возможностью переключения ступеней.

Напольные котлы atmoVIT, atmoVIT vk classic, atmoCRAFT vk (15—160 кВт)

Это котлы с естественным отводом продуктов сгорания. Могут работать на природном и сжиженном газе. Имеют КПД 92–94 %, 1—2 ступени мощности горелки, чугунный теплообменник, датчик температуры котла, функцию электро-розжига, контроля пламени, температурный ограничитель STB, регулятор погодозависимый calorMATIC(VRC), защиту от низких температур. Оборудованы DIA-системой. Нагрев теплоносителя осуществляется с помощью внешнего водонагревателя. Котлы имеют низкий уровень выбросов.

Конденсационные котлы EcoTEC серии pro и plus (16–120 кВт)

Настенный газовый конденсационный двухконтурный котел ecoTEC pro

Представлены модели с 1—2 контурами. Они используют скрытое тепло в котле за счет конденсации водяного пара в отходящем газе. Имеют КПД – 98–100 %. Горелка – закрытая. Диапазон регулирования мощности 20—100 %. Функция AquaPowerPlus позволяет увеличить производительность на 21 % при нагревании воды. Система AquaСondens использует функцию конденсации при включении режима ГВС.

Водосбор и конденсационный коллектор предотвращают накопление жидкости в системе и проникновение ее в устройство, что обеспечивает надежную защиту от коррозии. Вентиляция работает в каждом режиме. Измерение расхода циркуляционной воды предусмотрено в контуре устройства, что обеспечивает защиту первичного теплообменника от воздействия горячей жидкости.

Циркуляционный насос с автоматом-переключателем ступеней, внутренний расширительный бак, воздухоотводчик-автомат, предохранительный клапан и сифон, отводящий конденсат отсутствуют только в моделях VU с мощностью от 48кВт, но зато в них есть датчик расхода и место для multiMATIC—регулятора. В моделях EcoTEC VUW нет защиты от заклинивания электронного розжига и насоса.

Почему появляются ошибки в котлах Vaillant и как можно их исправить

в подразделе Котлы (который является частью раздела Отопительное оборудование).

Компания Vaillant поставляет в Россию огромный ассортимент техники для отопления и снабжения горячей водой. Котлы от Vaillant– это новейшие немецкие двухконтурные котлы для подогрева воды. Данные устройства работают от газоснабжения и включают в себя такие виды котлов, как настенные и напольные.

Преимущества

Быстрый нагрев воды
Компактность, малый вес, эргономичность дизайна
Надежность и простота
Хорошая подача тепла
Малая энергозатратность
Безопасность
Интеллектуальная система управления, встроенные датчики

Недостатки

Достаточно высокая цена аппарата
Нет внутреннего бойлера, что неудобно при нерегулярных подачах воды
Нагревается проточная вода, поэтому тратится больше газа
Панель управления котлом открыта, что опасно, если ваше чадо решит поиграть с кнопочками и кранами
Если отключают электроэнергию, котел перестает работать

Основные коды ошибок котла вайлант

Ни один предмет техники не работает безупречно. Так и котел Вайлант имеет свои сбои в работе. Время от времени возникают ошибки котла, которые появляются от внешних причин, не зависящих от владельца или самого устройства.

Все коды ошибок котла Вайлант появляются на встроенном дисплее. Каждый код обозначает определенную ошибку.

Напольные газовые котлы Vaillant

— Не запускается котел вайлант: ошибка f28

При данной ошибке котел просто не разжигается, аппарат не запускается.

Нарушен процесс подачи газа: неисправность счетчика газа, газ перенасыщен воздухом, газ поступает в недостаточном количестве, вентиль подачи газа закрыт
Поломка в главном газовом магните
Ошибки при подключении к газопроводу, что объясняется попытками самостоятельно установить котел
Трансформатор розжига работает нестабильно
Разрывы кабелей

— Ошибка f75

Эта ошибка возникает после того, как система попытается 5 раз запустить насос, а давление выше 50 мбар не повышается.

Это вайлант котел ошибка f75, ниже рассмотрим причины.

Заполнение системы отопления воздухом
Неисправность датчика давления воды
Поломка самого насоса
Внутри котла давление воды недостаточно
Расширительный бак подключен к линии подачи

Ошибка расшифровывается как «сухой ход».

Недостаточное количество воды в устройстве
Кабель, подходящий к насосу, неисправен
Неполадки в самом насосе
Циркуляция воды недостаточна
Датчик NTC сломан
Электроплата котла пришла в негодность

— Ошибка f33

Котел вайлант ошибка f22: через полчаса после включения режима отопления, реле не замыкает контакт в газо-воздушном тракте.

Реле просто не подает сигнал и не разрывает контакт после того, как выключилась система охлаждения

Безопасность котлов Вайлант

Каждый котел производства Вайлант оборудуется тремя датчиками безопасности. А некоторые модели имеют даже больше датчиков.

Первый – датчик пламени. Как только газ тухнет в котле, газ моментально перекрывается.
Второй датчик – отвод газа. Контроль за безопасным выходом газа и отводом продуктов сгорания.
Третий датчик – температурный. Данный датчик не дает перегреваться всем элементам котла.

Диагностика

Каждый котёл Вайлант имеет систему диагностики, входящую в состав электронного блока. Информация о состоянии агрегата выводится на ЖК-дисплей в виде кода (в т. ч. и о прошлых ошибках).

До прихода специалиста можно своими силами оценить работоспособность прибора:

Все подводящие и отводящие соединения проверить на герметичность (сюда включаются отводы угарного газа, конденсата и ГВС).
Проверить: нет ли загрязнений в камере пониженного давления.
Проверить всю электрическую подводку: плотно ли сидят разъёмы и штекера.
Отвод конденсата и сифон проверить на наличие солевых и известняковых отложений. В случае необходимости – очистить.

Осмотрите газовую горелку – она чаще всего забивается нагаром. Очищать так же нужно внутренние стенки рабочих камер и дымоходов. В газовом оборудовании копоти бывает не очень много, так что больших трудностей у пользователя не будет.

Какие они бывают?

По способу установки различают котлы:

Настенные. Небольшие размеры и вес. Не требуют отдельного помещения. Стильный дизайн — прекрасно смотрятся на кухне. Описываемая торговая марка предлагает большой выбор моделей навесного типа.
Напольные. Более громоздкие. Мощнее, чем настенные аналоги. Подходят для отопления дома большой площади. Напольных моделей всего три – AtmoVIT (16 000-56 000 Вт), AtmoCRAFT (65 000-157 000 Вт) AtmoVIT Exclisuv (до 47 000 Вт). Сделаны из чугуна – это продлевает срок их службы. Забор воздуха – посредством вентиляторов. Можно подключать емкостной бойлер. Последние модификации напольной серии оснащены двумя горелками, одна – поддерживает постоянство температуры теплоносителя, вторая задействуется при необходимости увеличения интенсивности нагрева.

По числу контуров:

Одноконтурные. Они предназначены только для отопления. Маркировка «VU». Возможно подключение бойлера.
Двухконтурные. Эти, помимо обогрева дома, попутно нагревают воду для бытовых нужд. Маркировка «VUW». КПД таких аппаратов достигает 93%.

По способу отвода продуктов сгорания:

Традиционный дымоотвод. Модели с открытой топкой называют — атмосферные. Их маркировка — AtmoTEC.
Коаксиальный дымоход. Закрытая топка. Маркировка турбированных версий – TurboTEC.

Также газовые нагреватели Vaillant различаются мощностью и комплектацией. Производитель выпускает оборудование с четырьмя мощностями – 12, 24, 28, 36 кВт.

В маркировке зашифровано много полезных сведений. Например, маркировка Vaillant VU turboTec 362/5-5 обозначает – один контур «VU», турбированный — turboTec, 36 000 Вт, 2 – дым отводится принудительно, 5 – пятое поколение.

Одноконтурные типы

Одноконтурные модели изготавливаются для обеспечения обогрева помещений. Они представляют собой один из наиболее простых и надежных вариантов конструкции газового котла.

Отсутствие дополнительных элементов конструкции способствует меньшему износу, нет лишнего расхода тепловой энергии. Существующие конструкции, в связке с системами теплого пола дают значительную экономию на отоплении.

Наиболее распространенной моделью одноконтурного котла является установка мощностью 24 кВт, позволяющие отапливать помещения до 240 м2.

Они демонстрируют оптимальное сочетание цены и функционала, что способствует их популярности и высоким оценкам пользователей.

Одноконтурные модели

Наиболее распространены следующие модели одноконтурных обогревательных устройств:

Мощность агрегатов Atmo Tec plus не превышает 28 кВт. Для регулировки этого параметра используется модулирующая горелка. В некоторых случаях котёл комплектуется дымоходом и водонагревателем. Поэтому он может использоваться для нагревания воды;
Диапазон мощности агрегатов Turbo Tec plus более широкий. Этот параметр может достигать 36 кВт. Подобные аппараты могут функционировать в условиях повышенной запылённости.

Настенный газовый одноконтурный котёл Vaillant atmoTEC plus VU 240/5-5

Производитель Vaillant
Гарантия 2 года
Артикул производителя 10015251
Страна-производитель Словакия

Тепловая мощность 25 кВт
Тип камеры сгорания Открытая
КПД 90 %
Вид топлива Газ
Количество контуров Одноконтурный

Цена: 61 026 руб.

Настенный газовый одноконтурный котёл Vaillant turboTEC plus VU 202/5-5

Производитель Vaillant
Гарантия 2 года
Артикул производителя 10015254
Страна-производитель Словакия

Тепловая мощность 20 кВт
Тип камеры сгорания Закрытая
КПД 91 %
Вид топлива Газ
Количество контуров Одноконтурный

Цена: 61 132 руб.

Настенный газовый одноконтурный котёл Vaillant turboTEC plus VU 242/5-5

Производитель Vaillant
Гарантия 2 года
Артикул производителя 10015255
Страна-производитель Словакия

Тепловая мощность 26 кВт
Тип камеры сгорания Закрытая
КПД 91 %
Вид топлива Газ
Количество контуров Одноконтурный

Цена: 67 108 руб.

Настенный газовый одноконтурный котёл Vaillant atmoTEC plus VU 280/5-5

Производитель Vaillant
Гарантия 2 года
Артикул производителя 10015252
Страна-производитель Словакия

Тепловая мощность 28 кВт
Тип камеры сгорания Открытая
КПД 90 %
Вид топлива Газ
Количество контуров Одноконтурный

Цена: 67 796 руб.

Настенный газовый одноконтурный котёл Vaillant turboTEC plus VU 282/5-5

Производитель Vaillant
Гарантия 2 года
Артикул производителя 10015256
Страна-производитель Словакия

Тепловая мощность 28 кВт
Тип камеры сгорания Закрытая
КПД 91 %
Вид топлива Газ
Количество контуров Одноконтурный

Цена: 73 665 руб.

Настенный газовый одноконтурный котёл Vaillant turboTEC plus VU 322/5-5

Производитель Vaillant
Артикул производителя 10020413
Страна-производитель Словакия

Тепловая мощность 32 кВт
Тип камеры сгорания Закрытая
Вид топлива Газ
Количество контуров Одноконтурный
Тип установки Настенный

Цена: 77 473 руб.

Настенный газовый одноконтурный котёл Vaillant turboTEC plus VU 362/5-5

Производитель Vaillant
Гарантия 2 года
Артикул производителя 10015258
Страна-производитель Словакия

Тепловая мощность 36 кВт
Тип камеры сгорания Закрытая
КПД 0,91 %
Вид топлива Газ

Цена: 88 155 руб.

Наиболее распространенные неисправности и их причины

Несмотря на истинное немецкое качество, как и любое другое оборудование, котлы Вайлант подвержены разного рода сбоям. Если всё-таки возникла та или иная проблема, то аппарат сообщает об этом владельцу методом вывода буквенно-цифрового кода на ЖК-дисплей, включая красную лампочку, о чем было сказано выше. У каждой ошибки свой код.

Если изучить тематические форумы, где владельцы котлов обсуждают их неисправности, то самыми популярными запросами являются такие:

ошибка с кодом F22, обозначающая отсутствие воды в устройстве либо ее нехватка. Стоит проверить, не заклинило ли насос, надежно ли соединены кабеля насоса с датчиком давления воды, глянуть на сам датчик или на мощность насоса. Возможна еще слабая циркуляция воды;
ошибка с кодом F28, при которой агрегат вообще не запускается. Причины могут быть разные: неправильно подключены ноль и фаза, перенасыщение газа воздухом, слишком низкий уровень давления газа, сломалась плата управления, котел неправильно заземлен, разрыв кабеля или ошибка подключения к газопроводу. Некоторые проблемы можно решить самому, глянув в инструкцию по эксплуатации. Например, проверить, открыт ли газовый кран или поменять в настройках котла давление газа на 5 мБар;

Ошибка F28 на дисплее котла

ошибка с кодом F29, при которой постоянно гаснет пламя горелки, а новые попытки розжига неуспешны. Причины могут быть такие: неправильно заземлен газовый котел, сбои с подачей газа в самой газовой системе, неполадки с трансформатором розжига либо с газовым клапаном. Чтобы устранить эту проблему стоит проверить давление газа, оно может падать слишком низко или посмотреть, хватает ли воздуха для нормального горения топлива;
ошибка с кодом F36 (Вайлант Atmo), при которой продукты горения выходят наружу. Такая проблема может возникать из-за плохой вентиляции в помещении или плохой тяги в дымоходе, либо же в помещении слишком высокая температура. Также следует проверить, достаточный ли сделан отступ между котлом и стеной;
ошибка с кодом F75, при которой насос котла работает, а давление не поднимается. Причин тоже может быть несколько: поломка насоса или датчика давления воды, попадание воздуха в систему отопления, неправильное подключение расширительного бака или недостаточное давление воды. Для устранения проблемы можно попробовать почистить датчик давления воды или же придется приобретать комплектующие мощнее.

Основные коды ошибок и их расшифровка

Работа всех узлов котла постоянно контролируется системой датчиков. При возникновении нештатных ситуаций они дают сигнал на плату управления, который отображается на дисплее.

Наиболее распространенные коды ошибок:

Код	Расшифровка
F.00	Обрыв цепи терморезистора подачи
F.01	Обрыв цепи терморезистора обратной линии
F.02-03	Размыкание терморезистора температуры или датчика накопителя
F.04	Обрыв терморезистора обратки
F.10	КЗ терморезистора подачи (превышение 130°)
F.11, F.14	КЗ терморезистора обратки (превышение 130°)
F.22	Сухой ход (неисправность насоса)
F.23	Недостаток воды. Определяется разницей температур прямой и обратной линий
F.27	Паразитное пламя
F.28	Блокировка розжига
F.29	Отказ в рабочем режиме (возникает при затухании пламени и неудачной попытке розжига)
F.35	Ошибка в газоотводе
F.37	Нестабильная или нештатная частота вращения вентилятора
F.72	Ошибка показаний датчиков прямой и/или обратной линии
F.75	Насос не способен поднять давление
F.76	Перегрев первичного теплообменника

Появление той или иной ошибки не всегда означает поломку. Необходимо перезапустить котел и посмотреть, появится ошибка снова, или нет.

Если после нескольких попыток ошибка появляется вновь, следует обратиться в ремонтную организацию.

Достоинства и недостатки двухконтурных газовых котлов фирмы Vaillant + отзывы пользователей
