Как сделать двухскатную крышу своими руками: пошаговый монтаж и выбор кровельного материала

Правильный план

Сечение и частота расположения элементов стропильного каркаса прямо влияют на надежность конструкции и смету ее заложения. Ошибки не допускаются, из-за сложности расчет и планировку вальмовой крыши всегда доверяют профессионалам.

Элементы

Стандартная конструкция включает:

• Стропильную систему, формирующую вальмовые и фасадные скаты, конек, карнизные свесы и распределяющую все весовые нагрузки кровли.
• Обрешетку и контробрешетку, выполняющие функции основания для кровельного покрытия и обеспечивающие правильную вентиляцию пирога.
• Кровельный пирог (в жилых домах – утепленный).
• Систему отвода осадков.
• Снегозадержатели и другие дополнительные элементы.

Отличия проявляются в:

• типе стропильной системы (наcлонной, висячей или комбинированной);
• числе прогонов (одном или двух);
• длине и параметрах вальмовых скатов (в ряде случаев они бывают укороченными или имеют разные с фасадными скатами уровень);
• материале стропил и обрешетки;
• наличии или отсутствии окон и других особенностях проекта.

Узлы

К основным узлам вальмовой кровли относят следующие элементы:

1. Коньковый брус. Это верхушка крыши и её главная несущая ось. Здесь соединяются все грани. Чаще всего центр конька совпадает с центром всего кровельного покрытия.

2. Угловые или диагональные стропила. Это базовые силовые элементы каркаса, соединяющие конек и углы строения. Для них используют доски, равные толщине конька.

   Одним концом стропила крепятся к коньку, вторым — заходят за границы постройки.

3. Короткие стропила или нарожники. Они соединяются одним концом угловыми стропилами, а другим — опираются на мауэрлат или угол постройки, к коньковому брусу не крепятся. Могут быть разной длины, но выходят под одним углом. Их количество определяется площадью кровли.
4. Промежуточные стропила. Это центральный рядовой каркас. Стропильные ноги установлены на коньке и выводятся на несущие стены.

Узлы стропильного каркаса должны быть цельными, длинные элементы приходится наращивать. Способы соединения отдельных узлов бывают разными – от гвоздей, накладок и уголков до врезки.

Крепление стропил к мауэрлату осуществляется несколькими типами жестких креплений:

• металлическими уголками с 2-х сторон стропильного бруса;
• гвоздями, забиваемыми под углом сквозь стропило в мауэрлат;
• специальными скобами;
• скользящими креплениями.

Соединение стропил на коньке осуществляется путем:

• накладки стропильных ног друг на друга над брусом и закрепления между собой болтами;
• устройства на стропилах выемок для жесткости при установке их на конек;
• подгонки стропил под углом на коньке и скрепления их деревянными или металлическими накладками с 2-х сторон.

Соединение конька со стропилами:

• конек укладывают на стойки и крепят их с 2-х сторон накладками из досок;
• угловые стропила выпиливают под требуемым углом и крепят к коньку и промежуточному стропилу.

Усиление стропильной системы

Основная нагрузка оказывается на диагональные стропила

Для увеличения жесткости их рекомендуют делать сдвоенными, в том числе – со смещением возможных стыков наращиваемых пиломатериалов.

Наслонные стропила усиливаются как минимум одной дополнительной опорой в верхней части при длине в пределах 9 м и двумя и более – при превышении этого значения.

Функции опор выполняют:

• Вертикальные стойки, при необходимости опирающиеся прямо на чердачное перекрытие или внутренние несущие перегородки.
• Подкосы, монтируемые с углом в диапазоне от 45 до 53° и поддерживающие самый нагружаемый участок.
• Т-образные шпренгели (фермы), размещаемые в нижней части больших пролетов, рядом с углами вальмовой крыши. При покрытии стандартных загородных домов шпренгельные фермы делаются сдвоенными из досок с сечением от 50 мм или цельными из бруса 100×100 мм в подпорочной части, 100×150 — балочной.

Помимо дополнительного укрепления, при расчете вальмовых кровель особое внимание уделяются шагу лежней (строго обязательных при превышении площади дома более 100 м2), рядовых стропил и сечению всех элементов каркаса. Эти величины всегда обосновывается расчетом, после сбора всех нагрузок

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Односкатная мансардная крыша

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

Односкатная мансардная крыша

На заметку! Конструкция стропил не будет нуждаться в дополнительных подпорках, если между двумя стенами, расположенными друг напротив друга, расстояние не превысит 4,5 м.

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Конструкция односкатной крыши

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

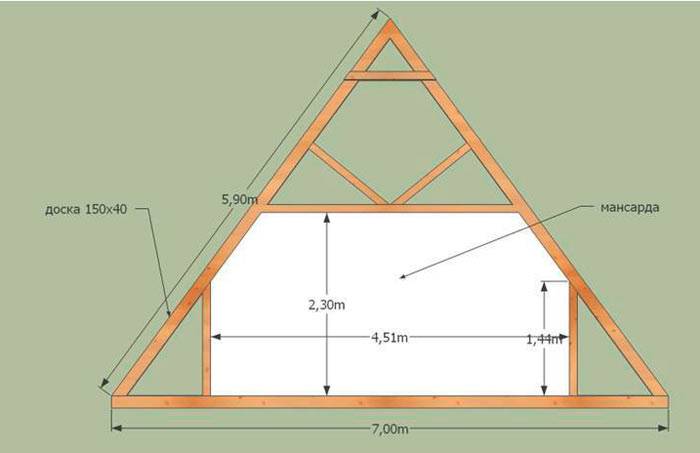

Чертеж двускатной мансарды

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Чертеж дома с мансардой

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

Стропильная система ломаной крыши

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Стропильная система вальмовой крыши

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Внимание! При обустройстве четырехскатной кровли важно озаботиться необходимостью усиления наслонных стропил – именно они испытывают максимальную нагрузку

Правила подбора оптимальной формы мансардной крыши

Пошаговая инструкция

Весь процесс создания 4-скатной кровли можно разбить на ряд этапов в следующей последовательности монтажа элементов стропильного каркаса.

1. Мауэрлат.
2. Лежни.
3. Конёк и стойки.
4. Стропила и нарожники.
5. Обрешётка.
6. Утепление.
7. Кровельное покрытие.
8. Свесы.

Мауэрлат

Выравнивание цементным раствором горизонтальной поверхности, как внешних, так и внутренних стен дома. Для контроля пользуются лазерным уровнем.

На готовые поверхности укладывают сдвоенные доски 120х50 мм, брус 100х50 мм или 100х100 мм. Балки крепят анкерными болтами, вбивая их в предварительно просверленные отверстия в кладке.

Лежни

Это основание для различных частей кровли. Балки укладывают на поверхности внутренних стен. Также выравнивают горизонт стен и применяют пиломатериалы того же сечения. В некоторых случаях лежни используют, как перемычки дверных проёмов. Их крепят также как и мауэрлат.

Конёк и стойки

В случае железобетонного перекрытия стойки устанавливают прямо на него

Если верхнее перекрытие дома представляет собой систему горизонтальных балок с поперечными связями, то стойки, несущие конёк крыши, опирают на центральный прогон или на лежень осевой внутренней стены. Конёк со стойками представляет собой рамную конструкцию, на которую опирают как диагональные, так и рядовые стропильные ноги.

Стропила и нарожники

В шатровом варианте отсутствуют рядовые стропила и конёк. Каркас собирают из четырёх вальм. Они представляют собой равнобедренные треугольники, стороны которых – это диагональные (накосные) стропила, основанием является мауэрлат.

Внутренне пространство вальм заполняют нарожниками – наклонными балками разной длины. Их устанавливают с шагом 0,5 – 1 м. По мере приближения к центральной оси вальмы длина нарожников увеличивается.

У вальмовых и полувальмовых крыш каркас формируется из двух торцовых вальм и боковых трапециевидных скатов. Боковые стороны кровли представляют собой рамы, где рядовые стропила вверху опираются на коньковый прогон, а внизу на мауэрлат.

Обрешётка

Готовят основание каркаса под кровельное покрытие устройством обрешётки поверх стропильных ног. Для этого на стропила набивают горизонтально параллельными рядами с шагом 400 – 500 мм рейки 50 х 50 мм или доски 120 х 50 мм. Следует заметить, что перед монтажом обрешётки каркас покрывают гидроизоляцией. Рулоны ПВХ плёнки раскатывают поперёк стропил, закрепляя степлером и фиксируя сверху контр-рейками.

Застройщики из-за экономии часто пренебрегают монтажом контробрешётки. Это те же рейки, которые укладывают на гидроизоляцию перпендикулярно последующей обрешётке. Благодаря этому создаётся подкровельное вентилируемое пространство. Оно не даёт проникнуть извне внутрь чердака или мансарды влаге и исключает скопление конденсата.

Монтаж гидроизоляции, контробрешётки и обрешётки:

Утепление

Чтобы не возиться с подгонкой размеров, шаг между стропильными ногами стараются проектировать равным 600 мм или 1200 мм – это стандартная ширина плит утеплителя. Теплоизоляцию крепят к обрешётке и стропилам степлером и дюбелями-грибками.

Кровельное покрытие

Специфика четырёхскатных крыш заключается в большом угле наклона кровли от 350 и выше. Поэтому кровельный материал с большим удельным весом не рекомендуется к применению. В то же время популярными видами кровельного материала для вальмовых и шатровых крыш являются:

• Рулонная (мягкая) кровля. Рулоны битумного картона раскатываю горизонтальными рядами снизу вверх, укладывая на горячую жидкую битумную мастику. Это возможно делать по сплошной дощатой поверхности обрешётки.
• Металлочерепица. Обладает лёгким весом, привлекательным внешним видом. Крепится к обрешётке саморезами снизу вверх.
• Профнастил. Легко кроится на нужные фрагменты. Благодаря большим размерам профлистов, монтаж кровли происходит быстро.
• Ондулин. Легкий кровельный материал в виде волнистой черепицы, может быть окрашен в разные цвета. Это листы из целлюлозы, пропитанные битумом.
• Фальцевая кровля. Стальные тонкие листы легко монтировать. Отличаются большим сроком службе, но требуют регулярного окрашивания каждые 5 лет.

Свесы

Нижние концы накосных, рядовых стропильных ног и нарожников наращивают отрезками досок для образования своеобразного козырька. Свесы делают длиной от 200 мм до 400 мм. Козырёк по периметру крыши защищает от дождя отмостку вокруг дома. Также свесы, покрытые кровельным пирогом, предотвращают чрезмерный залив стен дождевой водой.

Двускатная крыша с мансардой своими руками: устройство, схемы, расчёт материалов, поэтапный процесс монтажа

Мансардное помещение в загородном жилом доме или дачном домике на садовом участке удобнее всего устраивать под крышей с двумя скатами.

Несложную стропильную конструкцию можно выполнить самостоятельно, без подъемных механизмов и сложных инструментов.

Пространство под традиционной для деревянных и кирпичных домов двускатной крышей чаще всего используют, как холодное чердачное помещение.

Однако, при небольших затратах и грамотно проложенной изоляции кровли, мансарду можно превратить в уютную комнату, спальню, детскую, и даже гостиную. От выбора типа помещения под крышей будет зависеть дизайн интерьера мансарды.

В небольших по площади загородных домах строительство двускатной крыши с мансардой решает проблему нехватки жилых помещений.

Возведение стропильной системы

Стропильная система, которую можно сделать своими руками, состоит из целого ряда элементов, объединенных в единое целое. Стропильная А-образная ферма является жесткой конструкцией, работающей «на распор».

Если строительство крыши ведется на брусовом доме, противоположные стены следует укрепить стяжками из бруса 100×150 мм на уровне балок потолочного перекрытия. Это делают, чтобы стены не раздвинулись под нагрузкой.

установка готовых стропильных ферм

На потолочное перекрытие укладываются лежни – дополнительные элементы из бруса 150×150 мм или более, которые служат опорой для стоек и перераспределяют точечную нагрузку на поверхность перекрытия. Укладку лежней своими руками следует делать по линиям расположения стен будущего чердачного помещения.

Если чердак не планируется использовать, лежень может быть уложен непосредственно под коньком для монтажа опорных стоек. При необходимости можно делать сращивание бруса, но только в местах, где стык будет лежать на балке. Шиповое соединение укрепляется скобой или металлической пластиной.

Повторяющиеся детали стропильной системы следует делать полностью идентичными друг другу, чтобы построить равнобедренную двускатную крышу, вес которой будет распределяться равномерно даже под атмосферными нагрузками.

С этой целью своими руками изготавливаются шаблоны одинаковых деталей.

шаблоны готовых стропильных ферм

На перекрытии дома раскладываются доски 50×150 мм, изготавливается треугольник необходимой высоты из двух стропильных ног и доски-стойки (ее длина соответствует высоте будущей крыши), соединенных гвоздем. Вдвоем или втроем конструкция поднимается — стойка устанавливается на центральной оси перекрытия, стропила устанавливаются на мауэрлат.

Определившись с размерами, необходимо сделать фигурные запилы на стропилах в местах их контакта с обвязкой. Стропильная нога должна жестко упираться в мауэрлат. Существует целый ряд способов крепления, следует выбрать наиболее удобный и надежный, желательно использовать металлические накладки.

С тонкостями технологии можно ознакомиться по видео. Получившая стропильная конструкция в дальнейшем выступает как шаблон, а доска-опора помогает контролировать высоту установленных ферм.

Оформление мансардного помещения

Внешний вид верхнего этажа полностью зависит от общего вида дома, потому старайтесь выдержать единый стиль, чтобы новостройка четко вписалась в общий вид конструкции. Дома с двускатной мансардной крышей, фото которых представлены ниже, это разные примеры оформления внешнего вида

Дома совершенно разные, но оба смотрятся очень красиво и интересно.

Внутреннее оформление полностью зависит от назначения помещения. Не бойтесь использовать неординарные приемы и геометрические решения. Наклонные стены дадут массу возможностей, чтобы сделать комнату нескучной и оригинальной. Также помните важный момент, что наклонные стены создают интересный эффект, если вы лежите и смотрите на потолок. Обыграйте этот момент. Расположите различные декоративные элементы. Также возможно использовать большой центральный светильник, поскольку высота потолка достаточна для него.

Не бойтесь экспериментировать, будьте оригинальны, и вы скоро заметите, что, несмотря на свою, может быть, небольшую площадь, комната станет самым любым местом в вашем доме.

Также на мансардном этаже вполне, можно организовать оранжерею или библиотеку. Удаленность и хорошая изоляция комнаты, делает ее идеальным вариантом для отдыха.

Конструкция двускатной крыши

Прежде всего, следует знать, из каких элементов состоит кровля на два ската. Внешне такой тип крыши представляет собой две идентичные наклонные плоскости, которые расположены в виде треугольника, то есть склоны примыкают друг к другу под углом. Угол может отличаться своей величиной и именно от угла наклона во многом зависят функциональные особенности кровельной системы. Конструктивных частей двускатной кровли довольно много. В частности, конструкция двускатной мансардной крыши может состоять из следующих элементов:

• фронтон – торцевая часть скатов кровли;
• мауэрлат – опора каркаса или «фундамент» крыши, укладывается по периметру строения после завершения стен и служит для передачи нагрузки с кровли на несущие перекрытия. В зависимости от вида крыши, на данный элемент могут опираться стропильные ноги либо главные кровельные балки. Стоит отметить, что в деревянных домах мауэрлат может не устраиваться в виде отдельной части, а с его ролью будет справляться верхнее бревно в срубе;
• стропила или стропильные ноги – это основная часть, формирующая треугольник в двускатной крыше. Изготавливаются они из прочного бруса или обрезной доски, а шаг их монтажа зависит от общего размера кровельной системы. Нижние концы стропил опираются на мауэрлат, а верхние соединяются в районе конька. Монтируются стропила попарно, точно напротив друг друга;
• конек – верхнее горизонтально расположенное ребро, образуемое в месте стыковки скатов кровли. Элемент может быть изготовлен как из древесины, так и из других материалов, например, нержавейки;
• стойки – это дополнительные опоры, которые поддерживают стропильную систему, устанавливаются они вертикально;
• лежень – горизонтальный брус, на который монтируются стойки;
• прогоны – это дополнительные горизонтальные элементы, которые необходимы для обеспечения надежности стропильной системы;
• затяжки – брус, скрепляющий стропильные ноги, укладывается горизонтально под прямым углом к мауэрлату;
• подкосы – опоры, монтируемые на затяжку или лежень, и соединяющие стропильную систему мансарды в ферму;
• обрешетка – настил из досок небольшого сечения, который закрепляется на стропила сверху и необходим для последующей укладки кровельного покрытия. Схема мансардной крыши с двумя скатами показана на рисунке ниже.

Благодаря тому, что крыша с двумя скатами может обеспечить большой запас по высоте, пользователи довольно часто обустраивают мансардный этаж вместо чердака. При этом мансарда под двускатной крышей может иметь высокие потолки, ведь достаточно просто увеличить остроту угла крыши и длину стропил. Зная, как правильно изготавливать и закреплять каждую из перечисленных деталей, довольно легко произвести монтаж кровли собственными силами. Однако, прежде чем приступать к столь ответственной работе, требуется подробно узнать, как обустраивается двускатная крыша с мансардой.

Изготовление каркаса

Упрощенный способ, представленный ниже, предполагает устройство мансардной ломаной крыши в 2 этапа: сборка стропильных ферм на земле и последующий монтаж на готовые стены брусового или бревенчатого дома. Конструктивным материалом выступают доски сечением 15 х 5 и 10 х 5 см стандартной длиной 6 м.

Начало сборки — формирование верхнего пояса стропильной системы

Пошагово технология выглядит так:

1. Заготовьте балки нижнего пояса фермы с учетом кровельных свесов 25—27 см с каждой стороны. Если длины бруса не хватает, его нужно нарастить с помощью накладки того же сечения, прибитой гвоздями.
2. Уложите балку на землю и прикрепите к ней уголками вертикальные стойки, образующие стены мансардного помещения. Установите потолочную балку и подпорку для конька (бабку), после чего приставьте к ней и углам каркаса две доски висячих стропил для разметки, как это сделано на фото.
3. Отрежьте элементы по месту и закрепите их. Из оставшихся частей досок таким же образом сделайте наслонные (нижние) стропильные ноги и прибейте их к каркасу. Ферма готова.
4. Изготовьте остальные фермы по той же методике.

Совет. Как правило, на лицевых фронтонах предусматриваются окна либо двери на балкон. Стойки и пояса для их монтажа тоже удобно делать на земле, как и обшивать проемы вагонкой.

Готовые каркасы поднимаются на стены и поочередно закрепляются на своих местах, начиная от первого фронтона. Чтобы он не упал, установите распорки и прибейте их к стенам бревенчатого дома. Вторая и последующие фермы ставятся в проектное положение и соединяются друг с другом досками.

После расстановки стропила необходимо закрепить к стенам следующими способами:

• скобами ко второму сверху венцу бревен или брусьев;
• на стальных уголках и оцинкованных саморезах, как изображено на фото.

Примечание. Установка на кирпичные и другие капитальные стены выполняется посредством мауэрлата – деревянного бруса, уложенного на несущие конструкции по всему периметру здания. В свою очередь, мауэрлат монтируется на шпильках или анкерных болтах, а между ним и каменной стенкой устраивается гидроизоляционный слой из рубероида. Монтажный узел выглядит так:

Сверху на обрешетку настилается кровельное покрытие – шифер, металлочерепица и так далее. Технология укладки и крепежа зависит от выбранного материала.

Схемы

Теперь пришла очередь чертежей и схем.

Двускатная крыша

Устройство двухскатной крыши с мансардой и холодным чердаком над ней.

Большой пролет кровли вынуждает использовать центральную стойку, на которую опираются наслонные стропила. Боковые стойки придают скатам дополнительную жесткость и служат каркасом для стен мансарды.

Устойчивость по отношению к снеговой нагрузке обеспечивает пара ригелей: первый служит основой для горизонтального утепленного потолка, второй скрыт в холодном чердаке.

Схема мансардной конструкции при ширине крыши менее 6,5 метров.

Еще одна, более простая стропильная система двухскатной крыши с мансардой. Центральная стойка отсутствует. Укороченный ригель делает потолок ломаным: горизонтальная центральная часть соседствует с наклонными участками.

Ломаная крыша

Устройство стропильной системы мансардной крыши с ломаными скатами.

У ломаной мансардной крыши стойки всегда устанавливаются точно под изломом. Стягивающий изломы друг с другом ригель обеспечивает максимальную жесткость конструкции. Увы, у такой схемы есть серьезный недостаток: потолок остается сравнительно низким даже в центре мансарды, хотя высота конька позволяет поднять его еще на несколько десятков сантиметров.

Вальмовая крыша

Стропильная система вальмовой крыши с мансардой.

Здесь жесткость обеспечивается накосными (угловыми) стропилами со стойками в середине их длины. Стойки соединяются между собой горизонтальными связями. Нарожные стропила опираются на накосные и образуют прочное основание для кровли.

Односкатная крыша

Варианты стропильной системы односкатной мансардной крыши.

У единственного ската на первое место выходит проблема обеспечения устойчивости к снеговой нагрузке, поэтому при пролете свыше 4,5 метров стропилам нужны дополнительные опоры.

На схеме показаны варианты их монтажа:

• При пролете до 6 метров достаточную жесткость обеспечит установка косой подстропильной ноги;
• Центральная стойка с парой подстропильных ног позволяет увеличить пролет до 12 метров;
• Две промежуточные стойки с косыми ногами и связкой между ними дают возможность сделать 16-метровый пролет.

Полувальмовая крыша

Конструкция полувальмовой крыши с центральной фермой.

Высота фронтонов позволяет переложить на них основную нагрузку. На фронтоны опирается сборная ферма, которая служит опорой для боковых стропил. Для большей жесткости стропильные ноги связаны между собой ригелями и продольными прогонами.

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

• установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
• укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

• на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
• все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

Схема строения стропил для двухскатной крыши

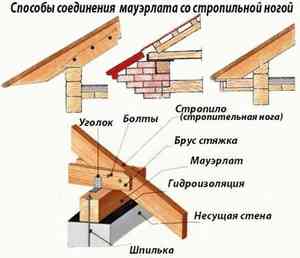

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.
Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Стропильная система двускатной крыши — вид изнутри

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.
