Как из профильной трубы своими руками сделать односкатную крышу: расчет, строительство, нюансы

Изготавливаем и устанавливаем фермы

Мы дадим вам несколько ценных советов, как самостоятельное без особых сложностей сварить такие фермы прямо у себя на участке:

  • Вариант первый: можно обратиться к заводу, и они сделают на заказ по вашему рисунку все нужные отдельные элементы, которые вам останется только сварить уже на месте.
  • Второй вариант: приобретите готовый профиль. Тогда вам останется только обшить фермы изнутри досками или фанерами, а в промежутке уложить по необходимости утеплитель. Но и обойдется этот способ, конечно же, дороже.

Итак, теперь подходим непосредственно к сборке самих ферм. Справиться с этим вам поможет такая пошаговая инструкция:

Шаг 1. Сначала подготовьте фермы. Лучше их заранее сваривать прямо на земле.
Шаг 2. Установите вертикальные опоры для будущих ферм

Крайне важно, чтобы они были действительно вертикальными, поэтому проверьте их отвесом.
Шаг 3. Теперь возьмите продольные трубы и приварите их к опорным стойкам.
Шаг 4

Поднимите фермы и приварите их к продольным трубам. После этого все места соединения важно очистить.
Шаг 5. Готовый каркас покрасьте специальной краской, предварительно очистив и обезжирив его
Особое внимание при этом уделите местам соединения профильных труб.

С чем еще сталкиваются те, кто изготавливает такие фермы в домашних условиях? Во-первых, заранее продумайте опорные столики, на которых вы будете класть ферму. Далеко не лучший вариант бросить ее на землю – работать будет очень неудобно.

Поэтому лучше поставить небольшие мосты-опоры, которые будут немного шире, чем нижний и верхний пояс фермы

Ведь вы будете вручную замерять и вкладывать между поясами перемычки, и важно, чтобы они не проваливались на землю

Следующий важный момент: фермы из профильной трубы тяжеловаты на вес, а поэтом вам понадобится помощь минимум еще одного человека. Кроме того, не помешает подмога и в такой нудной и кропотливой работе, как зашкуривание металла перед варкой.

Также в некоторых конструкциях приходится сочетать разные виды ферм, чтобы присоединить крышу к стене здания:

Еще учитывайте, что нарезать фермы вам нужно будет много, для всех элементов, а поэтому советуем вам либо приобрести, либо соорудить самодельный станок по типу того, что в нашем мастер-классе. Вот как он работает:

Во так, шаг за шагом, вы составите чертеж, рассчитаете решетку фермы, сделаете заготовки и сварите конструкцию уже на месте. Причем у вас в расходе будут также и остатки профильных труб, поэтому, ничего не нужно будет выбрасывать – все это понадобится для второстепенных деталей навеса или ангара!

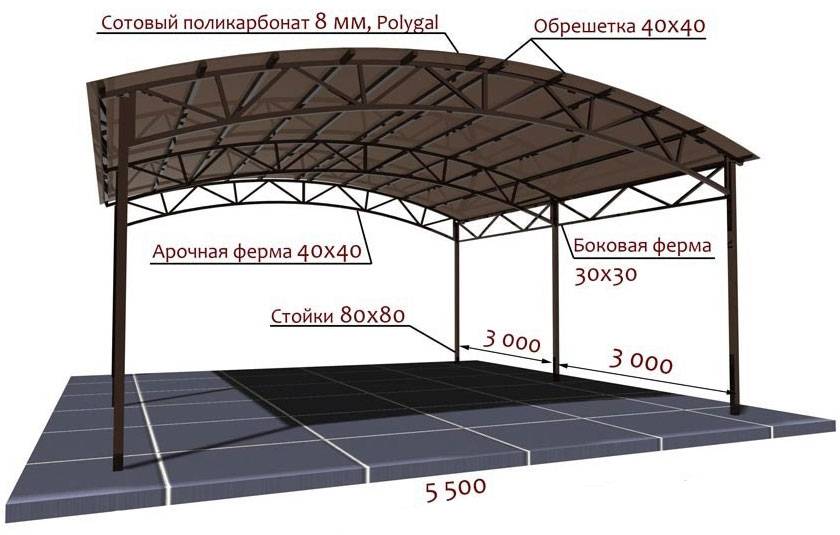

Элементы навеса из профильных изделий

В конструкции имеется нескольких основных элементов, среди которых:

  • стойки;
  • закладные;
  • опорные плиты;
  • арки;
  • направляющие;
  • кровля;
  • прочие – ими могут быть, например, освещение и система водостока.

Для изготовления стоек и столбов подойдут как трубы из профиля, так и изделия, имеющие сечение круглой формы. У последнего варианта имеется существенный недостаток, который заключается в более сложной конфигурации узлов опирания и крепления элементов.

Чтобы возвести на основании чертежа навес из профильной трубы любой формы, задействуют сварку, а также резьбовые или болтовые типы соединений. При создании ферм или прогонов специалисты рекомендуют брать прямоугольные изделия, поскольку на них оказывается существенная нагрузка в поперечном направлении, а именно сверху вниз. При этом практически отсутствуют усилия вдоль оси.

Особенности конструкции

Навес – это малая архитектурная форма, часть крытой площадки, имеющей функциональное или декоративное назначение. Основная функция этой конструкции – защита площадки от осадков и солнца.

Металлопрофиль выгодно отличается от других материалов устойчивостью к биологическому, химическому, механическому воздействию. Профтрубы с квадратным или прямоугольным сечением просты в проектировании и монтаже. Одинаково хорошо они подходят для монтажа небольшого козырька для крыльца и устройства просторной крытой площадки.

Навес состоит из:

  • фундамента;
  • опор или подвесов – вертикальных и наклонных несущих элементов каркаса;
  • боковых соединительных элементов – откосов и ферм;
  • стропильной системы, состоящей из стропильных ног, ферм, обрешётки;
  • кровли.

В случае возведения навеса над небольшой площадкой, например, крыльцом или песочницей, можно обойтись без ферм – конструкция вполне выдержит снег и ветер, так как в ней не будет горизонтальных участков большой протяжённости.

Если же планируется оборудовать навес над местом парковки или бассейном, горизонтальные перекрытия и стропильные ноги будут иметь большую длину. Такие протяжённые элементы уязвимы перед нагрузкой. Чтобы её распределить и придать конструкции жёсткость, на этих участках используют не отдельные трубы, а фермы (усиленные детали конструкции, состоящие из двух труб и соединяющих их вертикальных и наклонных элементов – стоек и раскосов).

Фундамент для навеса чаще всего делают столбчатым, так как его оборудование не требует больших землеройных работ. Кровлю выполняют из поликарбоната, профлиста, ондулина и других листовых материалов.

От чего зависит угол наклона односкатной крыши

Различают плоские (до 5 градусов к горизонтали), малоуклонные (5…30 градусов) и крутоуклонные (свыше 30 градусов) односкатные крыши. При этом плоские и малоуклонные крыши требуют устройства очень тщательной гидроизоляции и отвода воды – это связано с тем, что снег на таких поверхностях задерживается и начинает таять снизу, от тепла, излучаемого домом.

Снеговые и ветровые нагрузки

Эти параметры имеют большое значение при выборе угла наклона.

Считается, что с крыши, имеющей уклон менее 20 градусов, снег не сползает, остается лежать на поверхности. При большем уклоне сохранность снежного покрова зависит от типа кровельного материала. На крышах с углом наклона более 50 градусов снежный покров не задерживается, вне зависимости от покрытия, кроме определенных случаев (немедленное оледенение, сложные конструкции).

Необходимость учитывать вес снегового покрова связана с расчетом крыши на прочность, поэтому до начала проектирования необходимо уточнить снеговые нагрузки данного региона. Информацию можно найти в СП 20.13330.2016, раздел 10 «Снеговые нагрузки». Там же в разделе «Воздействия ветра» есть данные для расчета ветровой нагрузки.

Упрощенно «прикинуть» снеговую нагрузку можно по карте РФ (районирование территории по весу снегового покрова и ветровые районы). Следует понимать: эти данные упрощены и не учитывают возможных нюансов, связанных с преобладающими ветрами, характером местности и другими факторами.

Ветровая нагрузка считается в том числе с учетом высоты здания и зоны его расположения. Зона А – открытые пространства, зона В – лесные массивы, городская плотная застройка.

При высоте постройки менее 10 м допустимо не принимать во внимание ветровую нагрузку, за исключением зданий, расположенных на больших открытых пространствах.

При расчете оптимального угла наклона конструкции необходимо учитывать:

  • для снижения ветровой нагрузки необходимо уменьшать угол ската;
  • для снижения снеговой нагрузки (обеспечение соскальзывания снега) следует увеличивать угол.

Таким образом, принятое решение – компромисс между желанием избавиться от регулярной чистки крыши от снега и нежеланием заново настилать сорванное ветром покрытие. Примеры расчета с учетом снеговой и ветровой нагрузки показаны ниже.

Выбор типа покрытия

В зависимости от того, насколько круто скат наклонен к горизонтали, можно выбрать тот или иной кровельный материал. Иногда встречается обратная задача – кровельный материал уже выбран, теперь необходимо определить допустимый угол наклона.

Более детально перечислены допустимые и обычно применимые углы кровли для разных материалов в таблице ниже.

Внимание: для крутоуклонных крыш неприменимы тяжелые хрупкие материалы! Также необходимо учитывать надежность крепления отдельных элементов и правильно рассчитывать гидроизоляцию!

Вес кровельного материала можно принять ориентировочно по таблице ниже или выяснить самостоятельно у производителя/продавца.

Важно: при расчете стоит опираться на максимальную цифру, это даст необходимый запас прочности конструкции!

Утепление и гидроизоляция

Здесь только одно правило: чем меньше , тем тщательнее должна быть гидроизоляция. Так, для плоских и малоуклонных конструкций необходимо устраивать двухслойную изоляцию с тщательной проклейкой стыков и обязательной укладкой полотнищ (рулонов, пленки) внахлест с запасом не менее 20 см.

Утепление крыши зависит от региона проживания, его температурного диапазона, планируемой эксплуатации помещений под кровлей, отопления здания в целом и других нюансов. Расчет теплоизоляции здесь подробно излагаться не будет.

Тип и удельный вес выбранных материалов необходимо определить заранее, это требуется для расчета сборной нагрузки от «кровельного пирога» на общую конструкцию и несущие стены.

Форма крыши и материал

От угла наклона навеса зависит длина стропил под его монтаж и марка кровельного материала.

Угол наклона от 22 до 30 градусов. Такой угол устанавливается на фермах, которые монтируются в регионах с высокой уровнем выпадения снежных осадков. Предпочтение тут отдается поясу из профильной труби треугольной формы. Крышу такого навеса рекомендуется накрывать прямыми асбестовыми или волнистыми листами, разного рода металлическим профилем.

Угол наклона от 15 до 22 градусов. Крыши навесов с таким углом наклона монтируются при высоких показателях ветровых нагрузок и имеют двускатную форму. Они отличаются небольшой парусностью и укрываются зачастую металлическими кровельными покрытиями.

Угол наклона от 6 до 15 градусов. Самые простые односкатные навесы. Могут накрываться поликарбонатом или профильным настилом.

Для определения несущей способности крыши или допустимой нагрузки, которую она может выдержать, рекомендуется использовать онлайн калькулятор.

^ вернуться к содержанию

Проектирование и расчеты

При составлении чертежей и проведении расчетов нужно обращать внимание на множество важных моментов:

  • Угол наклона. Этот параметр напрямую зависит от того, какой материал будет использоваться для обустройства кровли.

    Минимальное значение для шифера, профнастила, металлической и керамической черепицы – 6 градусов, для битумной – 12.

    Медные и оцинкованные листы должны располагаться под углом не менее 17 градусов.

  • Длина козырька. Ее рассчитывают таким образом, чтобы этот конструктивный элемент надежно защищал примыкающую стену от атмосферных осадков. В ветреную погоду капли дождя падают под углом к вертикали, это нужно учитывать при проектировании свеса.

    В среднем его длина составляет 600 мм для одноэтажных частных домов. Для двухэтажных коттеджей и особняков – около 1000-1200 мм.

  • Шаг расположения стропильных ног. Эти конструкции укладывают в поперечном положении с шагом 500-750 мм. Данная величина во многом зависит от материала кровли. Если используется тяжелое покрытие, следует выбирать меньшее значение. Если кровельный материал относительно легкий, шаг можно увеличить.
  • Толщина деревянных несущих балок. Она должна быть не менее 50 мм. При этом необходимо, чтобы древесина была высокого качества, без видимых дефектов: трещин, сучков и др., поскольку на балки приходится значительная часть нагрузки.

Инструменты и материалы

Прежде чем приступить к строительству кровельной конструкции, необходимо заранее произвести расчеты и определить требуемое количество материалов, исходя из особенностей конкретного проекта. Понадобятся такие стройматериалы:

  • Поликарбонатные панели.
  • Деревянный брус или профильная труба для обрешетки и стропильной системы.
  • Прямоугольная или квадратная труба для обустройства опорных конструкций.
  • Стеновой стройматериал – если кровля будет монтироваться на уже существующих стенах частного дома (одну из них нужно будет достроить, чтобы получить необходимый перепад высот).
  • Бетонная смесь для достройки возвышающейся стены или создания фундамента для металлических опор односкатной кровли.
  • Гидро- и пароизоляционный материал – если кровля будет устанавливаться над сооружением закрытого типа.
  • Герметик, химически нейтральный по отношению к поликарбонату, – понадобится для заделки стыков между панелями и обрешеткой.

Из инструментов понадобится следующее:

  • Дрель и шуруповерт – для крепления панелей саморезами.
  • Гайковерт или гаечные ключи – для болтовых соединений профильных труб.
  • Сварочный аппарат – для сварных соединений труб.
  • Болгарка – для резки профилей.
  • Циркулярная пила или ножовка – для резки бруса.

Полезные советы по выбору и созданию металлоконструкции

Чтобы сварка ферм была качественной, необходимо следовать ряду рекомендаций. Среди них выделяют следующие:

  1. При выборе типоразмера стоит отдавать предпочтение квадратным и прямоугольным изделиям, добавляющим конструкции устойчивости благодаря ребрам жесткости.
  2. Использовать необходимо исключительно качественные изделия, материал – высокоуглеродистая легированная сталь, устойчивая к агрессии окружения.
  3. Правильный выбор изделий и материала станет залогом требуемой несущей способности.
  4. При соединении металлических компонентов фермы необходимо использовать спаренные уголки и прихватки.
  5. В верхнем поясе монтируют металлические двутавровые уголки, выполняя стыковки по стороне, которая имеет меньший размер.
  6. При сопряжении деталей используют равносторонние уголки.
  7. Составляющие длинных металлических конструкций крепят с помощью накладных пластин.
  8. Раскосы монтируют под углом в 45 градусом, а стойки – 90 градусов.
  9. Первоначально собирают основную конструкцию, после этого начинают сваривать ферму, проверяя сварные швы на качество.

Чтобы конструкция получилась в соответствии с требованиями, важно придерживаться и определенного алгоритма работы. Первоначально выполняют разметку участка. Для этого монтируют вертикальные опоры и закладные детали

При необходимости металлические профильные трубы можно сразу разместить в ямах и забетонировать. Установку вертикальных опор выверяют отвесом, а, чтобы проконтролировать параллельность, натягивают шнур

Для этого монтируют вертикальные опоры и закладные детали. При необходимости металлические профильные трубы можно сразу разместить в ямах и забетонировать. Установку вертикальных опор выверяют отвесом, а, чтобы проконтролировать параллельность, натягивают шнур.

Видео по теме:

Следующим шагом становится фиксация металлических профильных труб посредством сварки. Изделия приваривают к опорам. Элементы ферм и узлы сваривают на земле, а после этого крепят посредством перемычек и раскосов. Следующим шагом становится подъем металлических балок на высоту, сварку с профильными трубами и опорами, вваривание перемычек и создание отверстий для крепежей в них. В заключение элементы зачищаются, и конструкция подготавливается к укладке кровли и покраске.

Как выбрать проект стропильной системы для дома с односкатной крышей

Как уже говорилось, для односкатной крыши, в зависимости от характера несущих стен и пролета, можно выбрать разные типы стропил и узлы их крепления.

Для пролетов до 4,5 м (гаражи, подсобные строения, пристройки, веранды и прочее) однозначно стоит выбрать самый простой и удобный способ – опирание на две несущие стены через мауэрлат.

Кирпичная стена, мауэрлат из бруса по гидроизоляции, крепление с помощью выпиленных пазов и уголков

Более детально данный вариант крепления и другой (справа) с продольным стягивающим брусом, на шпильках

При этом для упрощения конструкции рекомендуют интересный способ крепления – с мауэрлатами только по опорным стенам, без увязки бруса в четырехугольник.

При этом для упрощения конструкции рекомендуют интересный способ крепления – с мауэрлатами только по опорным стенам, без увязки бруса в четырехугольник.

Если строение деревянное, идет врубка стропила в верхний венец или также в мауэрлат (при каркасной конструкции). Для бревенчатой постройки выполняются пропилы под стропильные ноги в верхнем бревне (как на фото внизу).

Требования к расчету профильной трубы для строительства фермы

При расчетах размеров и толщины стенки профильных труб, требуемых для сооружения Ваших металлоконструкций; учитываются следующие условия:

  • Размеры металлоконструкции, и в частности, длина, шаг опор – расстояние между опорами.
  • Высота опор и ферм.
  • Форма ферм.
  • Максимальная снеговая нагрузка зимой.
  • Ветровая нагрузка.
  • Возможные особенности геологических условий (сейсмическая активность, возможность оползней).
  • Вес покрытия.

Что будет, если рассчитать неправильно

При неправильных расчетах возможны следующие последствия:

  • Конструкции фермы будут деформироваться под весом снега, мокрой листвы.
  • В самом неудачном случае конструкции будут деформироваться под собственным весом.
  • Вся конструкция может обрушиться при сильном ветре.
  • Деформация рано или поздно приведет к разрушению фермы и всей конструкции, что опасно для человека и может повредить предметы, находящиеся под навесом – машину, например.
  • Непрочная и подвижная конструкция будет приводить к разрушению кровли, положенной на ферму.
  • При применении слишком мощного и тяжелого профиля неоправданно возрастают затраты на материалы и работы при возведении металлоконструкции.

Особенности: плюсы и минусы

Односкатная крыша представляет собой прямоугольную абсолютно плоскую форму, расположенную под углом по отношению к коробке здания. Величина ее наклона может быть разной в зависимости от архитектурного замысла, климатических условий и окружающего ландшафта. При использовании качественных материалов, служит не менее 20–30 лет.

Подобное устройство кровли считается наиболее устойчивым, в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.

Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.

К преимуществам также относят:

  • Небольшая нагрузка на несущие конструкции из-за сравнительно небольшого веса.
  • Наименьший расход строительных материалов по сравнению с другими видами крыш.
  • Скромные финансовые затраты.
  • Простой и быстрый способ возведения, доступный для выполнения своими руками.
  • Не существует ограничений в выборе кровельных материалов и системе стропил.
  • Доступное планирование и монтаж систем водостока и дымоходов.

Гармоничный красивый проект требует соблюдения многих условий, иногда в ущерб функциональным потребностям.

Недостатков меньше, чем преимуществ, но все же, они есть.

  • Для обустройства жилого пространства мансарды требуется значительная ширина дома и высокий угол наклона кровли.
  • Низкий скос может стать причиной слабой теплоизоляции.
  • Требуется усиленная водосточная конструкция с более широким диаметром труб, так как вся вода стекает в одном направлении. Рекомендованы металлические системы с закреплением кронштейнов на расстоянии не менее 40 см.
  • При наклоне меньше 45 градусов, чтобы снизить нагрузку, зимой придется постоянно очищать крышу от снега.

Применение металлопрофиля

Металлопрофиль хорошо подходит для возведения навесов как хозяйственного, так и рекреационного назначения. Рекреационные применяются в качестве защиты от солнца и ветра над бассейнами, детскими площадками.

Хозяйственный навес сооружается в месте обустройства летней кухни, складирования хозяйственного инвентаря или в месте стоянки автомобиля. Конструкция навеса может быть отдельно стоящей или быть продолжением дома. В первом случае навес возводится на отдельных опорах, а во втором – одной или двумя сторонами опирается на стену дома.

Односкатный навес

Наиболее простой в установке – односкатный навес. При его возведении один ряд опор ниже второго, из-за чего лист металлопрофиля монтируется под наклоном. За счет такой конструкции крыши снег беспрепятственно сходит вниз.

Существуют и другие типы конструкций из металлопрофиля: двухскатные, арочные. В первом случае будет сложнее выполнить каркас и больше подбирать листов металлопрофиля для перекрытия кровли. Двускатный навес зачастую используется для защиты большого участка от ветра и дождя. Он более устойчивый к неблагоприятным погодным условиям.

Для выполнения арочного навеса необходимо будет воспользоваться услугами профессионалов. Арочную конструкцию сделать самому довольно сложно. Поэтому зачастую устанавливаются односкатные навесы.

Профнастил в качестве кровельного материала зачастую выбирают за счет его преимуществ:

  • Экологичности.
  • Долговечности.
  • Стойкости к ультрафиолету.
  • Стойкости к низким температурам.
  • Долговечности.
  • Прочности.
  • Приемлемой стоимости.
  • Простоты в уходе.
  • Пожаробезопасности.

Помимо всех преимуществ профнастил легко можно смонтировать своими руками. Соорудить конструкцию можно без посторонней помощи, но при условии, что навес будет небольших размеров. Навес из металлопрофиля может преобразить экстерьер дома, если работу по его установке провести со знанием дела.

Большинство производителей предлагают готовый набор для сборки навеса. Достаточно разобраться в готовых чертежах и по ним собрать каркас. Но такой вариант обойдется дороже, чем сборка каркаса из отдельных профильных труб. В случае последнего варианта придется потратить время на подборку, подрезку опор.

Как сделать своими руками?

Начинается всё с установки столбов. Для опорных частей лучше использовать сталь толще. Должны быть столбы сечением 60 на 60 мм, толщиной стенки не менее 2 мм. Их следует установить под местами будущего расположения ферм.

Для односкатной конструкции величина составляет 1,5 м. Устанавливая столбы, следует углубить их на величину промерзания, то есть на глубину не менее чем 1,2 м. По высоте тоже желательно сразу определиться, установив их с учётом будущего уклона.

Когда столбы установлены, связывают общую конструкцию в единый металлический каркас. Для этого используют профтрубу, которая шла на столбы, но толщина стенки должна быть большая, порядка 3 мм. Когда каркас связан воедино, начинают строить фермы.

Изначально делают шаблон. Это первая, эталонная ферма под навес. Для неё мы будем брать профтрубу сечением 30 на 30 мм, толщиной стенки не менее полутора мм. Сильно тяжёлую брать тоже не надо, поскольку равномерно распределив фермы, мы сможем обеспечить прочность даже  со сталью, толщиной до 2 мм.

Чтобы определить угол наклона фермы, необходимо в пропорции, нарисовать прямоугольную конструкцию. То есть, мы, зная примерную ширину будущего навеса, откладываем необходимую величину подъема фермы с одной из сторон, и получаем прямоугольный треугольник.

Фермы для навеса своими руками

Таким образом, мы сможем рассчитать гипотенузу, исходя из школьного курса знаний. Получив основные части, добавляют к элементам конструкции минимальную сторону нашей трапеции,  после чего выполняют сварные работы. Рекомендовано выполнять сварочные работы на небольшие прихватки.

Это поможет в случае некорректного  расчёта избавиться от сварочного шва. Когда мы сварили основной каркас фермы, рекомендовано выполнить примерку

Мы должны поднять его на металлический каркас основы, обратить внимание на угол наклона

Если нас всё устраивает, снимаем ферму, тщательно завариваем все швы, завариваем открытые стороны профильной трубы, чтобы в зимнее время года сюда не попадала вода и металл не деформировался. Далее, эту ферму снимают, после чего выполняют разделение двух частей на равные доли и проваривают поперечины.

Для работы потребуется качественный сварочный инвертор, специальная машинка, позволяющая пилить металл под углом. Многие обходятся покупкой станины для болгарки, что тоже можно использовать в работе. Когда эталонная часть готова, изготавливают все последующие части.

Затем, устанавливают первую и последнюю сторону, натягивают нитку, производят установку всех частей. То есть, все элементы должны находиться в одной плоскости. Когда общий каркас готов, выполняют сварные работы по установке обрешётки. Здесь может быть использована профтруба 20 на 20 мм, которая свяжет фермы воедино. В дальнейшем к этой трубе, включая сами фермы, мы будем прикручивать поликарбонат или профлист.

Выбор фермы, в зависимости от уклона ската

Выбор конструктивного варианта во многом определяется уклоном ската:

  • 22-30°. Для формирования скатов со значительным уклоном обычно используются треугольные фермы. Их высоту – длина пролета, разделенная на 5.
  • 15-22°. Высота принимается равной длине пролета, разделенной на 7. Для возможности увеличения высоты ферменной конструкции используют варианты с ломаным нижним поясом.
  • До 15°. Обычно применяют каркасы трапециевидной формы с решеткой треугольной конфигурации. Высота ферменного блока в таких случаях определяется делением длины пролета на число, находящееся в диапазоне от 7 до 9.

Как рассчитать ферму

Для изготовления фермы необходимо знать ее длину, высоту, угол наклона и особенности участка. Не всегда удается учесть все факторы, но сделать хотя бы минимальные расчеты можно самостоятельно.

Рассчитываем уклон

Допустимый уклон одно–, двухскатной и шатровой кровли находится в диапазоне от 6 до 35 градусов, у мансардной и арочной крыши угол наклона нижней части может быть значительно больше.

Для разных типов кровель требуется разный уклон и соотношение длины и высоты фермы различается:

Тип крышиУгол наклона крышиСоотношение длина:высота фермы
односкатная6-157-9:1
двускатная, шатровая, арочная (регион с обильными снегопадами)15-227:1
двускатная, шатровая, арочная (регион с сильными ветрами)22-355:1
мансардная, арочная35-752-5:1 в зависимости от требований к высоте мансарды или дизайнерского решения

Для дальнейших расчетов необходимо выполнить чертеж.

Рекомендуем ознакомиться: Как самостоятельно заделать течь в трубе отопления без слива воды

Если ферма состоит из прямолинейных элементов, на чертеже ее разбивают на прямоугольные треугольники. Длину труб для выполнения поясов вычисляют по теореме Пифагора:

a²+b²=c²,

где a и b – катеты прямоугольника, то есть стороны, прилежащие к прямому углу, а c – противолежащая прямому углу гипотенуза.

Самыми простыми являются расчеты односкатной фермы, так как у нее a – длина, b – высота, гипотенуза c – это скат фермы. Соответственно, длина ската вычисляется по формуле:

c=√a²+b².

Если требуется изготовить стропильную систему для арочной крыши, длину верхнего пояса (с) вычисляют по формуле длины окружности:

с =1,57*(b+a/2).

Затем рассчитывают расположение элементов внутренней решетки таким образом, чтобы они делили нижний и верхний пояса на равные участки. При использовании укосов угол их наклона должен находиться в промежутке от 35 до 50 градусов.

Параметры расходных материалов

Параметры труб, используемых для изготовления поясов и внутренней решетки рассчитывают, исходя из ширины строения, параметров опор каркаса и особенностей кровельного материала.

Ширина навеса, мПараметры опорных трубПараметры труб для поясов фермы
легкий кровельный материал (ондулин, профлист, поликарбонат)тяжелая кровля (черепица, шифер)
до 4,5сечение 40*40 кв. ммсечение от 20*20 до 30*30 кв. мм, толщина стенок 1,5-2 ммсечение 40*20 кв. мм, толщина стенок 2 мм
до 5,5сечение от 50*50 до 80*80 кв. ммсечение от 40*20 до 40*40 кв. мм, толщина стенок 2 ммсечение 40*40 кв. мм, толщина стенок 2 мм
от 5,5сечение от 80*80 до 120*120 кв. ммсечение 60*30 кв. мм, толщина стенок 2 ммсечение 40*40 кв. мм, толщина стенок 3 мм

Для перемычек используют либо те же трубы, что и для изготовления поясов, либо чуть меньшего сечения.

Участок для установки сооружения

Прежде чем возводить навес, беседку или жилое здание с каркасом из профтрубы, необходимо выбрать участок, где это будет безопасно для окружающей среды, людей и самой постройки.

Важно учесть такие факторы, как:

  • Погодные условия, характерные для местности: насколько снежными бывают зимы, дождливыми – весна и осень, каковы скорость и направление ветра. Климатические явления оказывают на кровлю переменные нагрузки, которые ферма должна выдержать.
  • Уровень сейсмической активности: бывают ли колебания почвы, землетрясения, оползни. Чем выше этот показатель, тем прочнее должна быть постройка, чтобы не разрушиться в случае чрезвычайной ситуации. С другой стороны, в особо сейсмически опасных регионах нередко устанавливают легкие разборные конструкции, которые при землетрясении легко разрушаются, но при этом не наносят существенного вреда окружающему пространству и людям и легко поддаются ремонту.
  • Особенности почвы и вес конструкции. Эти два параметра взаимосвязаны. На плотных и каменистых грунтах устойчивой будет даже тяжелая каркасная постройка со сложной стропильной системой. На песчаных и супесчаных почвах, а также при высоком уровне грунтовых вод нужно возводить облегченные постройки или делать для них глубокий свайный фундамент.
  • Расположение относительно других построек. Желательно располагать малые архитектурные формы с металлокаркасом таким образом, чтобы более высокие и тяжелые строения закрывали более низкие и легкие от порывов ветра.

Рекомендуем ознакомиться: Как сделать стремянку (лестницу) из профильной трубы

Заключение

Устройство навеса, монтаж ферм – сложная квалифицированная работа. Небольшие навесы и беседки можно выполнить самостоятельно с помощью членов семьи.

Источники

  • https://vseotrube.ru/stroitelnye-konstruktsii/fermy-iz-profilya
  • https://stpoyka.ru/fermy-dlya-navesa-chto-takoe-zachem-nuzhny-vidy-kak-sdelat-i-tseny-gotovyh-ferm-dlya-navesa/
  • https://arbolit.org/sovety/naves-iz-profil-noy-truby-svoimi-rukami.html
  • https://svarkalegko.com/tehonology/varim-fermu-iz-prof-truby.html
  • https://metallz.ru/articles/ferma_iz_profilnoj_truby/
  • https://KrovGid.com/montazh/fermy-iz-profilnoj-truby.html
  • https://InfoTruby.ru/svoimi-rukami/fermy-iz-profilnoj-truby
  • https://stylekrov.ru/kak-pravilno-rasschitat-fermy-dlya-navesov.html

Опубликовано: 26.10.2020

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
