Как сделать двухскатную крышу: пошаговая инструкция в фото и видео

В чем отличие мансардной и нежилой двускатной крыши

Мансарда представляет собой жилое пространство, расположенное между крышей дома и потолком нижнего этажа.

Она позволяет оптимально использовать свободную площадь в качестве дополнительного жилого пространства, но в то же время требует эффективного утепления и тщательного подбора кровельного материала во избежание высокой теплопроводности летом и повышенного уровня шумов во время осадков. Примеры дизайна мансарды вы увидите здесь.

Чердак имеет то же местоположение, но в этом случае уже нежилое. Он не требует утепления и серьезных затрат при строительстве. Буферное пространство обеспечивает вентиляцию и служит помещением для хранения вещей.

Мансарда

Как вычислить длину стропил двускатной крыши

Жёсткость конструкции стропильной системы является обязательным требованием, и её обеспечение исключает прогиб при воздействии нагрузок. Стропила прогибаются в случае допущенных ошибок в расчётах конструкции и величины шага, с которым устанавливается стропильный брус. В случае, когда данный дефект выявлен после окончания работ, необходимо укрепить конструкцию с помощью подкосов, тем самым вы увеличите её жёсткость. При длине стропильного бруса более 4,5 м применение подкосов является обязательным, так как прогиб будет образовываться в любом случае под воздействием собственного веса бруса

Данный фактор обязательно принимается во внимание при выполнении расчётов

Длина стропил зависит от месторасположения их в системе

Определение расстояния между стропилами

Стандартный шаг, с которым выполняется установка стропил в жилом доме, составляет порядка 600–1000 миллиметров. На его величину влияет:

• расчётная нагрузка;
• сечение бруса;
• характеристика кровли;
• угол наклона крыши;
• ширина материала утеплителя.

Не рекомендуется искусственно уменьшать или увеличивать шаг стропил

Определение необходимого числа стропил происходит с учётом шага, с которым они будут устанавливаться. Для этого:

1. Выбирается оптимальный шаг установки.
2. Длина стены делится на выбранный шаг и к полученному значению прибавляется единица.
3. Полученное число округляется до целого.
4. Повторно делится длина стены на полученное число, тем самым определяется нужный шаг монтажа стропил.

Площадь стропильной системы

При вычислении площади двускатной крыши требуется учитывать такие факторы:

1. Суммарную площадь, которая состоит из площади двух скатов. Исходя из этого определяют площадь одного ската и полученное значение умножают на число 2.
2. В случае, когда размеры скатов различаются между собой, площадь каждого ската находится индивидуально. Суммарная площадь вычисляется сложением полученных значений для каждого ската.
3. В случае, когда один из углов ската больше или меньше 90о, для того чтобы определить площадь ската, его «разбивают» на простые фигуры и вычисляют их площадь по отдельности, а затем складывают полученные результаты.
4. При вычислении площади не учитывается площадь дымоходных труб, окон и вентиляционных каналов.
5. Учитывается площадь фронтонных и карнизных свесов, парапетов и брандмауэрных стен.

Расчёт стропильной системы зависит от типа крыши

Например, дом имеет длину 9 м и ширину 7 м, стропильный брус имеет длину 4 м, свес карниза — 0,4 м, свес фронтона — 0,6 м.

Значение площади ската находится по формуле S = (Lдд+2×Lфс) × (Lc+Lкс), где:

• Lдд – длина стены;
• Lфс – длина свеса фронтона;
• Lc – длина стропильного бруса;
• Lкс – длина свеса карниза.

Получается, что площадь ската равна S = (9+2×0,6) × (4+0,4) = 10,2 × 4,4 = 44,9 м2.

Суммарная площадь крыши составляет S = 2 × 44,9 = 89,8 м2.

Размер двускатной кровли рассчитывают с целью определения требуемого количества кровельного материала. С увеличением угла наклона крыши увеличивается и расход материала. Запас должен составлять порядка 10–15%. Он обусловлен укладкой внахлёст. Для определения точного количества материала с учётом наклона скатов лучше всего использовать справочники.

Особенности конструкции двускатных кровель

Такая кровля состоит из двух наклонных плоскостей, расположенных под определённым углом. По торцевым стенкам устраиваются фронтоны, являющиеся вертикальным продолжением стен. По форме они представляют собой равнобедренные или произвольные треугольники, если скаты устроены под разными углами к горизонтали. В случае устройства двускатной ломаной крыши, фронтоны имеют форму трапеций.

При построении кровли создаётся стропильная система, являющаяся опорным элементом кровельного пирога. Стропильная система может быть выполнена в виде висячих стропил, если внутри коробки здания нет капитальных перегородок. При их наличии устраивается настильный каркас, когда пролёт опирается на три и более точек.

В зависимости от конфигурации здания двухскатная крыша может возводиться по разным схемам

Висячие стропильные системы

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка.

Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.

Специфика висячих стропильных систем

Характерные черты стропильных конструкций висячего типа:

• Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
• Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
• Установка на стены готовых замкнутых треугольников – стропильных ферм.

К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки.

Первый из них – ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.

Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.

Тонкости большепролетных висячих систем

Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы.

Владельцев домов с пролетами 3-5м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двухскатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой.

Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.

Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.

Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жестко врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.

В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок.

В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.

Висячий тип для мансард

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка.

Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.

Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.

Конструкция стропильной системы двухскатной крыши

Постройка крыши любой сложности своими руками предполагает знания назначения основных конструктивных элементов.

Места расположения элементов показаны на фото.

Элементы стропильной системы двухскатной крышиЭлементы стропильной системы двухскатной крыши – схема 2Элементы стропильной системы двухскатной крыши – схема 3

Мауэрлат. Предназначен для распределения нагрузки от стропильной системы на несущие стены здания. Для обустройства мауэрлата выбирается брус из прочной древесины. Предпочтительно лиственницы, сосны, дуба. Сечение бруса зависит от его вида – цельный или склеенный, а также от предполагаемого века конструкции. Наиболее популярные размеры 100х100, 150х150 мм.

Совет. Для стропильной системы из металла мауэрлат также должен быть металлическим. Например, швеллер или двутавровый профиль.

Стропильная нога. Основной элемент системы. Для изготовления стропильных ног используется прочный брус или бревно. Соединенные сверху ноги образуют ферму.

Силуэт стропильной фермы определяет внешний вид строения. Примеры ферм на фото.

Варианты фермы стропильной системы крыши

Важное значение имеют параметры стропил. О них речь пойдет чуть ниже

Затяжка – соединяет стропильные ноги и придает им жесткость.

Прогон:

Коньковый прогон, монтируется в месте примыкания одного стропила к другому. В дальнейшем на него будет установлен конек крыши.

Боковые прогоны, они обеспечивают ферме дополнительную жесткость. Их количество и размер зависят от нагрузки на систему.

Стойка для стропил – вертикально расположенный брус. Также принимается на себя часть нагрузки от веса крыши. В простой двускатной крыше обычно располагается по центру. При значительной ширине пролета – по центру и по бокам. В несимметричной двускатной крыше – место установки зависит от длины стропила. При ломанной крыше и обустройстве одной комнаты на мансардном чердаке – стойки располагаются по бокам, оставляя свободным пространство для перемещения. Если комнат предполагается две – стойки находятся по центру и по бокам.

Расположение стойки в зависимости от длины крыши показано на рисунке.

Расположение стойки в зависимости от длины крыши

Подкос. Служит опорой для стойки.

Совет. Установка подкоса под углом в 45° существенно снижает риск деформации от ветровой и снеговой нагрузки.

В регионах со значительной ветровой и снеговой нагрузкой устанавливают не только продольные подкосы (находящиеся в одной плоскости со стропильной парой), но и диагональные.

Лежень. Его назначение служить опорой для стойки и местом крепления подкоса.

Обрешетка. Предназначена для передвижения во время строительных работ и фиксации кровельного материла. Устанавливается перпендикулярно по отношению к стропильным ногам.

Совет

Важное назначение обрешетки – перераспределение нагрузки от кровельного материала на стропильную систему.. Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе

Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе.

Совет. Обязательно добавьте в схему стропильной системы двухскатной крыши данные об устройстве прохода вентиляционной шахты и дымовой трубы.

Выбор материала для стропил

При расчете материала на двухскатную крышу нужно выбирать качественную древесину без повреждений и червоточин. Наличие сучков для балок, мауэрлата и стропил не допускается.

Для досок обрешетки сучков должно быть минимум, при этом они не должны выпадать. Древесина должна быть прочной и обработанной необходимыми препаратами, которые повысят ее свойства.

Совет. Длина сучка не должна превышать 1/3 толщины бруса.

Конструктивные особенности двухскатной кровли

Двускатная кровля основана на треугольнике, который придает ей жесткость. В его составе имеются следующие элементы:

Мауэрлат – это брусья, уложенные непосредственно на наружные стены по всему периметру дома. Крепление этих элементов чаще всего выполняется посредством анкерных болтов. Рекомендуемый материал для изготовления элементов – древесина хвойных пород. Сечение брусьев имеет форму квадрата со сторонами 100*100 мм или 150*150 мм. Именно на мауэрлат ложатся стропила, и нагрузка от всей системы передается наружным стенам.

Лежень – это брус определенной длины, в который упираются стойки. Его укладывают в направлении внутренней несущей стены. Элемент используется при обустройстве крыши на больших домах.

Подкосы – это элементы, выполненные из небольших брусков. Они устанавливаются под углом между стойкой и стропилами. Такое расположение способствует укреплению  стропил и повышению несущей способности крыши.

Стойки – это элементы крыши, расположенные вертикально. Посредством этого элемента нагрузка от конькового бруса передается на стены. Стойки располагаются между стропилами.

Затяжки представляют собой балки, которые соединяют стропильные ноги в нижней части. Этот элемент является основанием треугольника фермы. Как и подкосы, эти балки делают деревянные стропильные фермы более прочной и устойчивой к различным нагрузкам.

Стропильные ноги представляют собой доски определенной длины, имеющие сечение 5*15 см или 10*15 см. между собой элементы соединяются под углом, образуя вершину треугольника. Две соединенные стропильные ноги называют фермой. Количество таких конструкций определяется длиной дома. При этом расстояние между фермами может быть не более 1,2 метра и не менее 0,6 метра

Рассчитывая шаг стропильных ног, во внимание следует принимать общий вес кровли, ветровую и снеговую нагрузку. Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов

Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил

Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил

В некоторых случаях вместо бруса используют две доски, соединенные под определенным углом и прибитые к верхней части стропил с двух сторон.

Двускатная крыша своими руками предполагает выполнение обрешетки из досок или бруса, которые наколачивают на стропила в перпендикулярном направлении. В зависимости от материала для кровли обрешетка может быть сплошной или с зазорами.

Конструкция двухскатной крыши — стропильная система

Разбираясь в том, как строится двухскатная крыша своими руками, особое внимание уделяйте стропильной системе. Прежде всего продумайте уклон крыши

От этого будет зависеть длина стропил, необходимых для монтажного процесса. Уклон должен быть таким, чтобы обеспечивать эффективное отведение дождевой и талой воды с поверхности скатов, гарантировать быстрое схождение снега под собственным весом. Для нашего региона оптимальным уклоном считается 15 и более градусов. Тогда и кровельные работы осуществляются проще.

Приступая к работе, выполним такие действия:

• изготовим шаблон, в соответствии с которым будут собираться стропильные фермы. Берем две доски, идентичные длине стропильной ноги. Их соединяем с одного бока гвоздем. Устанавливаем свободные концы на опорный узел для стропильных ног, получаем определенный угол. Закрепляем в таком положении доски еще несколькими гвоздями, а для большей надежности – поперечиной;
• изготовим дополнительный шаблон для применения на установочных запилах стропил. Подойдет кусочек фанеры. Вырежем на стропилах углубления по форме заготовки. Свободные концы соединим под углом, определенным предыдущим шаблоном. Поднимаем полученные треугольники (стропильные фермы) на крышу. Крепим их к мауэрлату, используя гвозди или металлические уголки;
• устанавливать стропила начнем с крайних фронтонных ферм. Используя временные подкосы, монтируем конструкции в строгом соответствии с горизонтальной и вертикальной поверхностью;
• между вершинами стропил натягиваем шнур, определяя высоту всех оставшихся элементов, осуществляем их установку. Шаг между стропилами – не больше 60 см;
• укрепляем стропила ригелями, подпорками, подкосами и иными элементами, наличие которых предусматривает конструкция двухскатной крыши;
• ставим на специальные опоры коньковый брус (прогон). Он нужен для закрепления промежуточных коротких стропил.

Если говорить о том, как возводится ломаная двухскатная крыша, технология монтажа стропил будет несколько отличаться. Но, чаще используют именно рассмотренный выше вариант по причине доступности и простоты. Не забываем про парапет это необходимость.

Типы стропильных систем

Любая двухскатная кровля может иметь стропильную систему либо с висячими стропилами, либо с наслонными.

Наиболее оптимальным и надежным вариантом для дома считается комбинированная конструкция, которая объединяет в себе совместную комбинацию.

Несмотря на это, виды и способы обустройства стропил подбираются, исходя из некоторых конструктивных особенностей дома.

Так, в большинстве случаев, монтаж висячего типа стропил выполняется в том случае, когда внешние стены у дома расположены друг от друга на расстоянии менее чем десять метров.

Кроме этого, в этом случае проект дома не должен предусматривать других внутренних разделительных стен.

Видео:

Висячая конструкция стропил оказывает на стены нагрузку распирающего типа, что может негативно сказаться на строении в целом.

Снизить ее можно только в том случае, если произвести монтаж специального деревянного или металлического узла непосредственно у самого основания стропил.

В свою очередь, установка стропил наслонной конструкции подразумевает монтаж специальной опорной балки, которую необходимо сделать в середине конструкции дома.

В большинстве случаев стропильная система наслонного типа выполняется в том случае, когда наружные стены находятся на расстоянии друг от друга более чем десять метров.

Вне зависимости от того, какой тип стропильной системы выбран для двухскатной крыши, необходимо выполнить расчет, который позволит равномерно распределить нагрузки по всем балкам.

Основным достоинством данной стропильной системы является возможность обустроить жилое помещение мансарды.

При выборе типа крыши для многих основополагающим фактором является цена, и в этом случае двухскатная крыша обладает оптимальным соотношением цена-качество.

Кроме этого, кровля наклонного типа имеет привлекательный внешний вид, в чем можно убедиться, если посмотреть на фото.

Фото:

В чем отличие мансардной и нежилой двускатной крыши

Мансарда представляет собой жилое пространство, расположенное между крышей дома и потолком нижнего этажа.

Она позволяет оптимально использовать свободную площадь в качестве дополнительного жилого пространства, но в то же время требует эффективного утепления и тщательного подбора кровельного материала во избежание высокой теплопроводности летом и повышенного уровня шумов во время осадков. Примеры дизайна мансарды вы увидите здесь.

Чердак имеет то же местоположение, но в этом случае уже нежилое. Он не требует утепления и серьезных затрат при строительстве. Буферное пространство обеспечивает вентиляцию и служит помещением для хранения вещей.

Мансарда

Двухскатная крыша: преимущества, устройство, идеи

Получила свое название эта крыша по количеству скатов, которые формируют крышу, пересекаясь по одной линии. Большим преимуществом двухскатной крыши становится то, что внутри достаточно много пространства для устройства полноразмерной комнаты. Если крыша будет хорошо утеплена, то комната может стать жилой даже зимой.

Варианты двускатных крыш.

В большинстве своем крыши такого типа имеют очень резкие уклоны – более 10 градусов. Крыши, которые имеют чердачное помещение, называются мансардными. Если параметры крыши выбраны правильно, то под ней всегда найдется несколько лишних метров для устройства летней комнаты, офиса или просто места для отдыха.

Сейчас все большей популярностью пользуется не просто двухскатная мансардная крыша, а ломаная. Такой называют крышу, у которой один и тот же скат имеет два направления. Например, из конька скат направлен под одним углом, а в середине он меняет свое направление. Такая конструкция крыши дома была придумана только с одной целью – увеличить кубатуру чердачного помещения.

Построить ломаную мансардную крышу своими руками достаточно просто.

При этом может понадобиться следующий материал:

• брус деревянный 10, 12 или 15;
• необрезная доска;
• кровля;
• гидробарьеры;
• утеплительный материал;
• гвозди.

Из инструмента необходимо будет иметь:

• молоток;
• топор;
• строительный степлер и скобы;
• ножовка по дереву или бензопила;
• отвес или уровень;
• рулетка.

Установка стропил для двухскатной крыши своими руками

Когда все подготовительные работы и расчеты выполнены, и закуплены нужные материалы, начинают непосредственно монтаж стропильной системы двухскатной крыши. Он состоит из нескольких этапов.

Укладка мауэрлата на стены

Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.

При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.

Есть два способа укладки мауэрлата поверх несущей стены:

• симметрично по центру;
• со смещением в нужную сторону.

Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.

Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.

В качестве креплений для мауэрлата можно использовать такие расходники:

• Анкера, которые незаменимы для монолитных материалов.
• Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
• Скобы.
• Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
• Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.

Сборка ферм или стропильных пар

Сборка ферм может быть выполнена одним из методов:

• Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
• Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.

Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми.

Монтаж стропил

После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.

После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.

Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.

Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.

Крепление конька

Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.

Установка обрешетки

Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.

Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:

• мягкая кровля укладывается на сплошную обрешетку без зазоров;
• для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
• шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.

Итоги

Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.

Устройство двускатной крыши своими руками

Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.

Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой

Однако сооружение крыши — ответственный момент, требующий серьёзного отношения. Нужно рассчитать:

• правильный угол наклона;
• длину стропил;
• расстояние между ними;
• способы соединения различных деталей между собой.

Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.

Способы фиксации висячих стропил на мауэрлате

Висячие стропила могут крепиться к мауэрлату несколькими способами:

• На стропилах выпиливают паз, а в стену на расстоянии 15 см от верхнего края забивают металлический штырь. Стропило выставляют на мауэрлате, обвязывают проволокой и притягивают к стене. Проволоку обматывают вокруг штыря.
• Второй способ предполагает выкладку кирпичного ступенчатого карниза. Мауэрлат при этом укладывают по внутреннему краю стены и делают в нем паз для стропильной ноги.
• При использовании третьего варианта стропила упираются в балки перекрытия, которые имеют выпуск за периметр дома до полуметра. Балки спиливаются под углом и крепятся болтами. Посредством этого способа собирается крыша без мауэрлата своими руками.

Монтаж мауэрлата

Рассмотрим пошагово способ постройки своими руками крыши с наслонными стропилами и чердачным помещением. На первом этапе выполняется установка на продольных стенах дома верхней обвязки – мауэрлата. Обвязка воспринимает на себя давление всей кровельной системы и равномерно передает ее строительным конструкциям – стенам и фундаменту.

Мауэрлат можно делать различными способами:

• в кирпичную кладку вмуровывается катаная проволока, посредством которой брус закрепляется на стене (проволока продевается сквозь специально выполненные отверстия и плотно закручивается);
• в кладку вмуровываются длинные металлические шпильки диаметром от 12 мм;
• в верхней части стены выполняется монолитная бетонная балка с вмурованными стальными шпильками.

армированный пояс под мауэрлат

Шпильки должны располагаться с шагом не более 120 мм. Высота выступающего конца крепежного элемента должна на 20-30 мм превышать суммарную толщину гидроизоляции и бруса, в котором следует заранее сделать отверстия. Брус надевается на шпильки и плотно притягивается гайками с широкими шайбами.

Крепление деталей двухскатной крыши.

Чтобы произвести качественную постройку своими руками двухскатной крыши, нужно знать, как правильно закрепить между собой детали.

Пазовое соединение деталей используется при соединении диагональных конструкций, хотя его часто используют и для соединения перпендикулярных деталей. Но данное соединение уменьшает прочность деталей, этот фактор нужно учесть и использовать его лишь в не самых важных местах.

Еще для соединения деталей используются металлические уголки или пластины. Но у этого способа тоже есть недостаток, шурупы могут при угловых нагрузках, с деревянного основания быть просто вывернуты.

Рекомендуется использовать смешанный способ для крепления деталей, учитывая направления нагрузок на те или иные детали.

Двухскатная крыша своими руками

Выбор материала

1. Монтаж мауэрлата
2. Обустройство стропильной системы
3. Проведение изоляционных работ
4. Обрешетка
5. Отделка кровельным материалом

Двухскатные крыши пользуются сегодня особой популярностью, их мы видим на частных домах на порядок чаще, чем односкатные, ломанные или многоскатные аналоги. В чем же преимущества рассматриваемого решения? Основные достоинства заключаются в следующем:

• простота монтажа. Обустроить двухскатную крышу можно даже самостоятельно, не имея многолетнего опыта и специальных навыков, которые требуются в обязательном порядке при работе с более сложными конструкциями;
• эстетичный вид. По сравнению с односкатными вариантами, двухскатные выглядят лучше, могут декорироваться дополнительными фронтонами, обретая более стильный, завершенный вид;
• экономичность. За счет простоты конструкции количество отходов строительного материала будет минимальным;
• практичность. В отличие от односкатного варианта на двухскатную модель приходится меньшая ветровая и механическая нагрузка, потому как она равномерно распределяется между двумя скатами. Если сравнивать с ломанной и многоскатной крышей, с двухскатной снег будет сходить быстрее;
• долговечность. Ввиду простоты конструкции срок ее службы достигает максимальных отметок.

Когда сомнения исключены, остается разобраться в том, как сделать двухскатную крышу своими руками. Тут есть несколько важных моментов.

Этап утепления кровли

Обрешетка набивается на стропильную систему, такая обивка должна быть рассчитана в соответствии с материалом для кровли, в учет следует брать жесткость примененного материала, а также его размеры. В случае применения гибких материалов, например, таких как черепица из битума, плёнки ПВХ и других, нужно конструировать сплошной настил, а также следить за его ровностью.

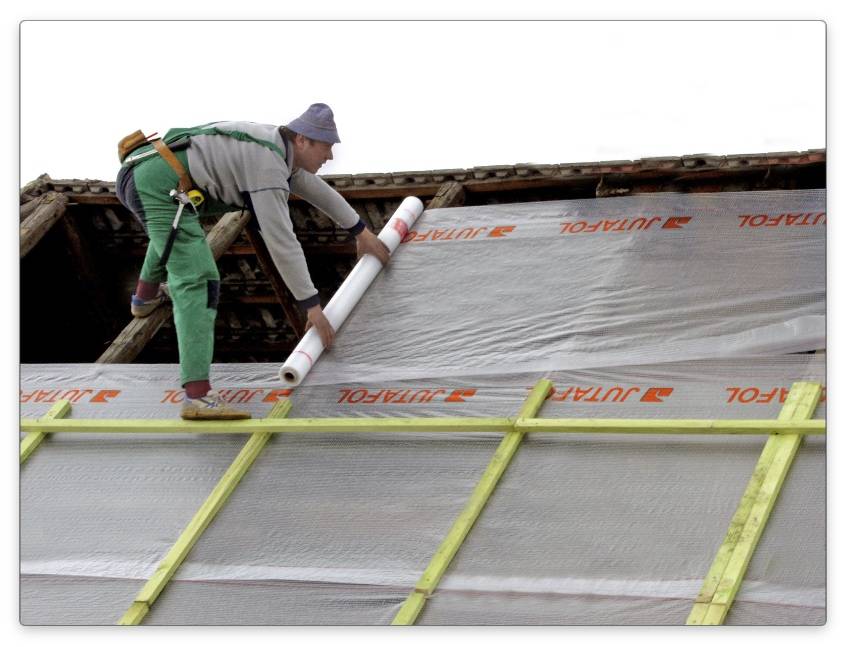

Утеплить крышу нужно максимально качественно, так как в случае не качественного утепления, может серьезно отобразиться на тепле в доме. Зачастую двускатная кровля, подразумевает использование различных материалов для утепления. Это дает возможность возвести крышу, и при этом понести минимальные затраты на утеплитель. Помимо этого такой подход, может ускорить, а также упростить работу утепления. Выбранный теплоизоляционный материал для кровли прокладывается изнутри крыши под обрешетку. Помимо теплоизоляции следует также проложить гидроизоляция и пароизоляцию. Это поможет создать качественный кровельный пирог, который позволяет значительно увеличить срок службы все крыши.

Всю роботу по возведению двускатной крыши, нужно проводить как минимум с двумя помощниками. При правильности технологии возведения, это дает гарантию на обретение надежной, и качественной крыши. В предложенном видео можно более детально ознакомиться с этапами возведения двухскатной кровли своими руками.

Угол наклона

Выбор оптимального угла наклона крыши зависит от ряда факторов, например, местности, в которой вы живете, и особенностей природных осадков.

Так, к примеру, ветер оказывает сильное влияние на систему стропил и кровлю крыши, и небольшое повышение ее угла наклона в разы усугубит ветровую нагрузку. Но и небольшой угол так же небезопасен — в этом случае ветру легко будет сорвать крышу.

Снег, в свою очередь, оказывает интенсивную нагрузку на крышу, когда угол ее уклона составляет 30C, а при угле наклона в 45C, нагрузки и вовсе можно избежать, поскольку осадки скатываются с крыши.

Очевидно, для регионов с сильной ветровой активностью подойдет крыша с уклоном в 30C, а для регионов с сильными снегопадами оптимальный склон составит 45C.

Угол уклона также зависит от материала, из которого будет изготовлена кровля. По строительным нормам каждый кровельный материал предполагает свой минимальный угол уклона. Например, для шифера этот показатель равен 30C, а для черепицы 22C.

В принципе, оптимальный угол уклона крыши можно рассчитать отношением величины конька к половине ширины строения и умножить все на сто.

Правила монтажа затяжек

Затяжки — крепежные составные конструкции, соединяющие стропильные ноги снизу, образуя треугольник и не позволяя им разойтись. Их можно изготовить из скрепленных досок или квадратного бруса, который следует обрезать до приемлемой длины и соединить гвоздями и шпильками со стропилами.

Монтаж затяжек

Расстояние между затяжками должно быть равным расстоянию между стропильными ногами, которые они соединяют. Для того, чтобы в затяжке не случилось прогиба под тяжестью своего веса, ее необходимо связать с коньком крыши, местом стыка двух скатов.

Правила монтажа стоек

Стойки изготавливаются из квадратного бруса и располагаются вертикально под коньком, передавая нагрузку от него опорной внутренней стене. Опираясь на лежни, они служат для крепления прогона, горизонтального бруса, обеспечивающего вспомогательную подпору для стропил.

Перед установкой стойки ее следует разметить для последующего крепления прогонов, ригелей и других элементов стропильной системы.

При монтаже стоек следует обязательно добиваться плотного прилегания граней сочленяемых элементов. Просветы в местах стыков не должны быть больше 1 мм. Наличие сквозных дыр не допустимо.

Стойки крепятся на сухие и прошедшие антисептическую обработку плоскости опорных конструкций. Если на стойку опираются балки, необходимо, чтобы нагрузка на стойки осуществлялась вдоль волокон древесины, а на балки шла поперек.

Монтаж стоек
