Как сделать ендову на крыше

Что такое ендова, особенности устройства

Ендова — это деталь конструкции крыши, обрамляющая внутренний угол между двумя скатами. Этот элемент выполняет следующие задачи:

• герметизация крыши. Кровельные материалы отлично защищают внутреннюю часть здания от атмосферных осадков и ветра. Однако угловые стыки являются слабым местом. Для их герметизации используются дополнительные конструкции, в частности, ендова;
• быстрое и полное удаление атмосферных осадков. Снег и дождевая вода не должны скапливаться на крыше, в противном случае это может привести к её протечке или обрушению. Некоторые виды крыш проектируется с таким расчётом, чтобы основная масса осадков стекала в сторону внутренних углов, и затем по ендове попадала в систему водостока;
• повышение прочности крыши. Внутренние углы кровли подвергаются большим нагрузкам из-за скапливающегося снега. Ендова придаёт конструкции дополнительную прочность;
• улучшение дизайна экстерьера. Ендова должна решать не только практические задачи, но и гармонично вписываться во внешний вид здания.

Виды конструкции ендовы:

• открытая — между листами кровли на стыке скатов делается зазор, в котором и располагается ендова. Сначала к обрешётке крепится её основная внутренняя деталь, а затем декоративная — внешняя. Монтаж открытой ендовы требует меньше времени, с её поверхности быстрее удаляется снег.
• закрытая сооружается, если скаты образуют острый угол, у здания слишком крутая крыша и при использовании некоторых видов кровельных материалов. Закрытая конструкция сложнее в реализации, требует более надёжной гидроизоляции, поскольку внешний жёлоб отсутствует и осадки дольше остаются на крыше.

Для сложных пересечений скатов, используется переплетённая ендова, одна из разновидностей закрытой конструкции.

Устройство ↑

Стропильная система ендовы чаще всего состоит из накосных стропил. Причем поскольку предполагается, что коньковые элементы имеют одинаковую высоту, то накосные стропила в конструкции ендова нижней частью будут упираться в мауэрлат, а противоположной – в коньковый прогон.

Для формирования различных типов крыш: щипцовой, шатровой вальмовой и полувальмовой, нужно обеспечить различную геометрическую форму и высоту конька, причем не только основного сооружения, но и второстепенного.

Совет
Чтобы изменить геометрическую форму крыши достаточно удлинить или укоротить длину прогонов.Что же касается высоты конька, то ее регулируют, изменяя уклон ендов.

Стропильная система с ендовами Г-образной кровли

• Стойки подстропильной конструкции основной крыши и кровельные прогоны второстепенных соединены между собой. При этом опорой для последних служат прибоины.
• Кровельные прогоны второстепенных кровель связаны.
• Какова бы ни была высота прогона у основной крыши, соединение выполняется через гвоздевой бой.
• По накосным стропилам в шахматном положении устанавливают нарожники, которые соединяются друг с другом в коньковом узле. Они аналогично вальмовой кровле опираются на бруски, которые предварительно нашивают на стропила.

Диагональные стропильные ноги в зависимости от устройства могут работать как распорные, так и безраспорные. Как уже было отмечено, нарожники упираются в диагональную стропилину. При этом они передают ей значительное сжимающее напряжение. Стропилина, в свою очередь, упираясь нижним концом в мауэрлат, старается распрямить угол, под которым стыкуются мауэрлатные балки. Чтобы снять возникший распор, нужно накосное стропило и закрепленную стойку соединить затяжкой. Если же это Г-образная кровля, то соединяют диагональные стропила ендова и противоположной вальмы.

Если нижний узел диагональной стропилины вместо упора будет опираться, то о распоре на стены речь больше не пойдет. Что же касается затяжки, которую в данном случае уместнее будет называть схваткой, то она будет функционировать как элемент, который при просадке конька или других аварийных ситуациях, перехватит распор.

Внимание!
Отметим, если расположить схватку высоко, то она будет действовать как сжатый ригель, что помешать схватке полноценно выполнить свою функцию.

Так выполняется сборка. Видео «Монтаж ендовы крыши» ознакомит вас с особенностями работы с металлочерепицей.

https://youtube.com/watch?v=6EAR94HAOrc%3F

2022 stylekrov.ru

Технология установки

Многие неопытные кровельщики не знают, как правильно сделать ендову, чтобы избежать протечек в процессе эксплуатации кровли. На самом деле это достаточно простой технологический процесс, который выполняется в процессе настила кровельного покрытия. Установка ендовы выполняется с помощью шуруповерта, саморезов, ножниц для металла, гидроизоляционной пленки, герметика и специальной планки. Монтаж выполняется следующим образом:

1. Сначала в месте, где крепится ендова крыши, там схема крепления обрешетки усиливается дополнительными элементами. Оптимально будет смонтировать на этом участке сплошную обрешетку из обрезной доски размером 40х150 мм.
2. Поверх сплошной обрешетки укладывается гидроизоляция. Чтобы сделанный подкладочный ковер надежно защищал от протечек, материал укладывается в несколько слоев.
3. Затем поверх гидроизоляции с помощью шуруповерта и оцинкованных саморезов к обрешетке прикрепляется внутренняя планка разжелобка.
4. После настила кровельного материала, зазор там, где стыкуются скаты, обильно промазывают герметиком, а затем закрывают декоративным уголком, фиксируемым с помощью кровельных саморезов со специальными прессшайбами.

Особенности обустройства отрицательных изломов крыш

Места стыковки отдельных скатов многощипцовых крыш очень уязвимы к проникновению дождевых или талых вод, поскольку соединить водоотводящие панели без зазора очень сложно. Кроме того, они испытывают высокие нагрузки от снежной массы в зимний период. Поэтому при устройстве разжелобков требуется следовать определённым правилам:

1. Места сопряжения наклонных частей крыши требуют усиления кровельного каркаса. Сделать его более жёстким позволяет сплошная обрешётка из обрезной доски.

   В месте стыка двух скатов кровли обязательно монтируют сплошную обрешётку

2. Чтобы обеспечить полную защиту подкровельного пространства от влаги, под отрицательным изломом обустраивают водоустойчивую подкладку.
3. Выбор доборных элементов должен происходить с учётом материала, которым укрывается кровля.
4. К материалу защитных панелей предъявляются требования прочности, влагостойкости и коррозионной устойчивости.
5. Длинные разжелобки, которые имеют горизонтальные сочленения, нужно укладывать с 10-сантиметровым нахлёстом.

   Стык двух планок ендовы выполняют с нахлёстом, при этом элемент который находится ближе к коньку, должен устанавливаться сверху

6. Скаты кровли с минимальным уклоном требуют обязательной установки гидроизоляции.
7. Для герметизации стыков крыш из металлочерепицы применяют специальный саморасширяющийся уплотнитель.
8. Установку планок начинают от карниза, снизу вверх, с перекрытием каждого предыдущего элемента на 10 см.
9. Нижний разжелобок обрезается чуть дальше плоскости установки карниза.
10. Зазор между кровлей и центральной линией отрицательного излома должен составлять от 6 до 10 см. Уменьшение расстояния может привести к тому, что мусор не сможет сходить с крыши естественным путём.

При правильном монтаже покрытие кровли в точках своего крепления должно касаться досок обрешётки, на которые устанавливаются разжелобки.

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

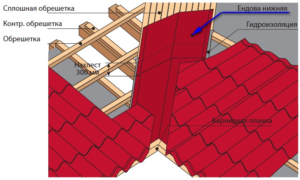

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

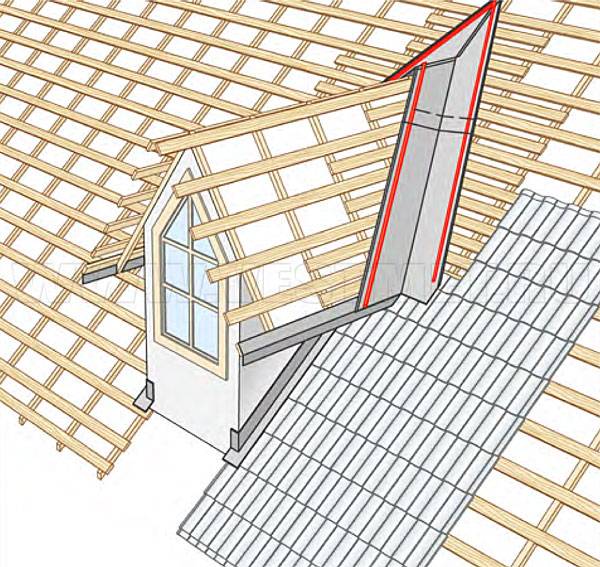

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

Для улучшения гидроизоляционых свойств нижней ендовы её верхние полки можно уплотнить саморасширяющимся пористым материалом

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

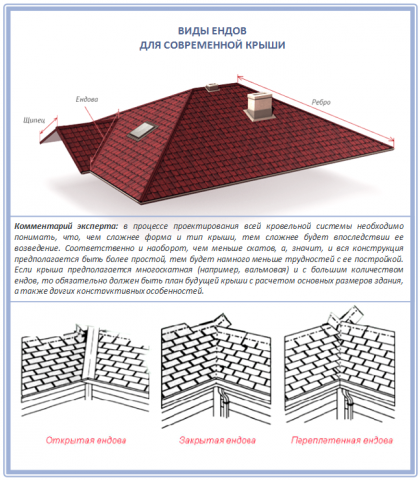

1. Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
2. Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
3. Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:
   • переплетённая конструкция ендовы вызывает сложность в монтаже;
   • на установку такого разжелобка потребуется больше времени;
   • на такой крыше будет скапливаться мусор;

   • во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

1. Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
2. Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
3. Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
4. Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.

Ендова крыши: основные понятия

Рассматривая основные особенности ендовы крыши из профнастила, нужно отметить, что она является одним из важнейших элементов кровельной системы. Ендова — это пересечение двух скатов, образующих желоб. Данные элементы представляют собой входящие (или внутренние) углы крыши из профнастила. Место стыковки двух скатов (в виде лотка) необходимо для сбора воды.

Устройство ендовы: 1 — ось, 2 — самоклеющиеся битумно-полимерные материалы, 3 — ендовый ковер, 4 — подкладочный ковер.

Как правило, узлы ендов устраиваются по сплошной обрешетке и на усиленном гидроизоляционном слое. Также может использоваться подложка из кровельного железа. При соединении скатов кровли из профнастила необходимо следовать четким и достаточно строгим правилам. Материалы должны быть высочайшего качества, а все технологи возведения очень точно соблюдаться.

При этом совершенно не важно, какой тип крыши будет венчать весь дом (крестообразная, в виде шатра или вальмовая)

В каждом из типов крыш присутствует такой обязательный элемент, как ендова, а поэтому ее проектированию и постройке необходимо уделить особое внимание, в том числе и при устройстве кровли из профилированного листа

Даже самые незначительные ошибки на стадии проектирования крыши из профнастила могут повлечь за собой весьма печальные последствия: от банальных протечек в кровле до полного ее обрушения. При этом вы не только зря потратите деньги на оцинкованные листы, но и будете вынуждены заново возводить всю конструкцию. В процессе проектирования ендовы необходимо учитывать все возможные нагрузки (от ветровых до осадочных). Поэтому, если вы сомневаетесь, что сможете самостоятельно устроить крышу из профнастила с учетом всех нюансов, лучше пригласите квалифицированных специалистов.

Ендова крыши: схема и технология сопряжения кровельных скатов

Что такое ендова?

Ендовой называют функциональный элемент кровли, который образуется в месте сопряжения двух кровельных скатов сложной, многощипцовой конструкции. Проще говоря, этим термином обозначают внутренний угол между двумя смежными скатами. Ендовая кровля из-за наличия этой конструктивной детали отличается повышенной сложность проектирования, монтажа и эксплуатации. Функциями ендовы считают:

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы. Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:

Правила устройства

Место примыкания кровельных скатов многощипцовой крыши отличается повышенной уязвимостью к проникновению талой или дождевой влаги, так как без зазора соединить гидроизоляционный материал достаточно сложно. Кроме того, разжелобок подвергается повышенным нагрузкам, возникающим при скапливании снеговой массы в зимний период. Поэтому ендовая кровля должна конструироваться в соответствии со следующими требованиями:

Требования к материалам и комплектующим

Ендовой также называют специальную планку для оборудования внутренних углов между скатами кровли. Для каждого кровельного материала изготовляются специальные комплектующие для защиты разжелобка от проникновения влаги. Ендовы для профнастила, кровельной стали и металлочерепицы представляют собой уголки, а доборные элементы для черепицы напоминают полукруглые желоба. Главное, чтобы материал, из которого они изготавливаются соответствовали следующим требованиям:

• Доборные элементы должны подбираться в соответствии с кровельным материалом, которым укрывается кровля.
• Материал, из которого изготавливаются доборные элементы должен обладать высокой устойчивостью к влаге, чтобы защитить зазор между кровельным материалом от проникновения влаги.
• Доборные элементы, используемые для оборудования разжелобка должны обладать высокой механической прочностью и долгим сроком службы.

Технология установки

Многие неопытные кровельщики не знают, как правильно сделать ендову, чтобы избежать протечек в процессе эксплуатации кровли. На самом деле это достаточно простой технологический процесс, который выполняется в процессе настила кровельного покрытия. Установка ендовы выполняется с помощью шуруповерта, саморезов, ножниц для металла, гидроизоляционной пленки, герметика и специальной планки. Монтаж выполняется следующим образом:

Виды ендовы

Ендова кровли состоит из планок, крепящихся снизу и сверху. Нижняя планка с загнутыми краями, что предотвращает затекание воды внутрь конструкции.

Верхняя планка представляет собой накладку Источник proroofer.ru

Разжелобок чаще всего бывает двух видов:

• нижняя планка без верхней;
• присутствуют оба составляющих элемента.

Нагрузку, главным образом, берет планка, которая снизу, поэтому она делается из крепкого металла. Верхняя часть обычно выполняется из такого же материала, как и все покрытие крыши.

Материалы, из которых производят разжелобок различны:

• оцинкованная сталь;
• алюминий;
• сталь с полимерным покрытием;
• медь;
• армированный битумный материал.

Используется лист металла с рифлением. Так обеспечивается улучшенная защита от снега и уменьшается нагрузка на стоки для воды.

Устройство и монтаж ендовы

• Укладку желобка на настил стоит производить до набивки обрешетки, после этого край обрешетки прибивается к настилу. Перед монтажом ендовы необходимо устроить деревянный настил под ее желобок. Для этого используют обрезную антисептированную доску. Ее ширина должна быть не менее 30 см от оси желобка, а толщина – такой же, как и толщина контробрешётки. Сплачивание досок выполняется исключительно на стропильных ногах.
• Нужно отогнуть боковые кромки желобка под углом 90° и спрофилировать их по бруску.
• Далее согните желобок по центральной оси на угол, который немного больше угла ендовы. Специального материала для этой процедуры приобретать не нужно, подойдут и подручные средства.
• Укладку желобков начинают сверху вниз. Уложив желобок на настил или другую поверхность, обрежьте его по нужным вам размерам, отступая 3-4 см для водосточного желоба.
• Напуск свеса на желобок от края должен составлять около 8–10 см для надежного крепления краев. Отбортовку в этом месте нужно полностью загнуть внутрь.
• С помощью скобок или гвоздей закрепите желобок к настилу. Необходимо использовать гвозди размера 2,8×25 мм. Для предотвращения продольного смещения желобка нужно прибить его к настилу, при этом отступив от кромки около 2 см.
• Следующий нахлест желобка должен быть не менее 10 см. Поперечные ребра при укладке совместите.
• Защитную полосу нужно снять и аккуратно приклеить к краю желобка. Такие самоклеящиеся полосы, пропитанные специальной смесью для лучшего влагоотвода, обеспечивают наилучшую защиту от попадания под черепицу лишнего мусора.

Полезные советы по монтажу

На фото ендова крыши

• Особые меры гидроизоляции стоит принять в случае, если в секторе ендовы собралось большое количество влаги.
• Полотна, приходящие со скатов, нужно накладывать с одинаковым нахлестом, плотно закрепив кровельными скобами.
• Нахлесты в ендове заклеивают, чтоб не допустить надрыва кровельного материала под воздействием воды.
• В случаях, если большие углы наклона или ожидаются осадки больших объемов в длинных ендовах, следует использовать несколько слоев пленки.

Ендова на металлочерепице – это одно из наиболее подверженных протечке мест. Экономить на ендовах нельзя, поэтому стоит задуматься о том, какой материал выбрать для качественно устроенного угла стыка.

Под ендовы нужно монтировать специальные слои обрешетки.

Перечень факторов, которые следует учитывать при монтаже ендовы:

• стыки скатов должны быть устелены обрешеткой сплошняком;
• слой гидроизоляции обязательно прокладывается по длине желоба открытой ендовы;
• в случае если ендова состоит из горизонтальных стыков, все элементы укладываются с 10-сантиметровым нахлестом;
• при небольшом наклоне угла следует проложить дублирующий слой.

Отличия в устройстве теплой и холодной кровли

Технологии и схемы укладки кровельного пирога для совмещённого и холодного чердака отличаются не только наличием или отсутствием слоя утеплителя, но и более сложной моделью стропильной системы.

Конструкция, устанавливаемая над холодным чердаком, проста в реализации.

Важно! Полный отказ от утепления чердачного помещения приведет к нарушению теплового режима, образованию наледи и сокращению срока службы кровли. Для нормализации температурного режима следует утеплять перекрытие между отапливаемым помещением и «холодным» чердаком.. Конструкция кровельного пирога с утеплением требует больших затрат, а потому целесообразна в тех случаях, когда чердачное помещение планируется использовать в качестве жилого мансардного этажа.

Конструкция кровельного пирога с утеплением требует больших затрат, а потому целесообразна в тех случаях, когда чердачное помещение планируется использовать в качестве жилого мансардного этажа.

Как делается ендова у крыши из профнастила?

Осадки зачастую вредят поверхности кровли и ее внутренним элементам, поэтому требуется установка ендовы.

Что это такое, можно увидеть сразу, так как изделие представляет собой желобок для отвода воды, но выбирать и крепить его нужно правильно, ведь на элемент оказывается сильное давление снега или дождя.

Другие фасонные комплектующие не испытывают такой нагрузки, как разжелобок, и реже выходят из строя в процессе эксплуатации.

Устройство ендовы крыши простое, и сделать элемент можно своими руками. Кроме защитной функции, желобок имеет декоративное назначение. Используют его не только на сложных крышах, но и на плоских, у которых внутренних углов фактически нет.

Что это такое?

Для обустройства кровельной системы застройщики используют множество разных доборных элементов, не исключением стала ендова. Что это такое – разобраться не сложно, но нужно учитывать, что термин означает и планку, и угол, который будет ею оформлен.

При монтаже кровельных материалов образуются стыки в местах пересечения скатов крыши, которые обязательно нужно маскировать. Если это проигнорировать, в щели проникнет талая или дождевая вода, а со стороны здание будет казаться незаконченным.

Монтаж ендовы при кровле профлистом должен производиться только по схеме, так как необходимо рассчитать ширину желобка. Его размеры напрямую зависят от угла наклона ската. Чем больше наклон, тем шире ендова.

К сожалению, сразу можно не заметить неправильное расположение деталей конструкции, поэтому составление схемы перед креплением ендовы – обязательная часть отделочной работы.

Невозможно проживать в доме, где плохо установлены соединения ендовы. Что это такое – знает каждый, кто сталкивался с протеканием кровельной или стропильной системы.

В особенности основной ошибкой является отсутствие гидроизоляции стропильной системы, из-за чего наличие планки внутреннего угла оказывается бесполезным.

Основной объем снега удалится по разжелобкам, но без гидроизоляции от воды пострадает нижняя часть стропильной конструкции.

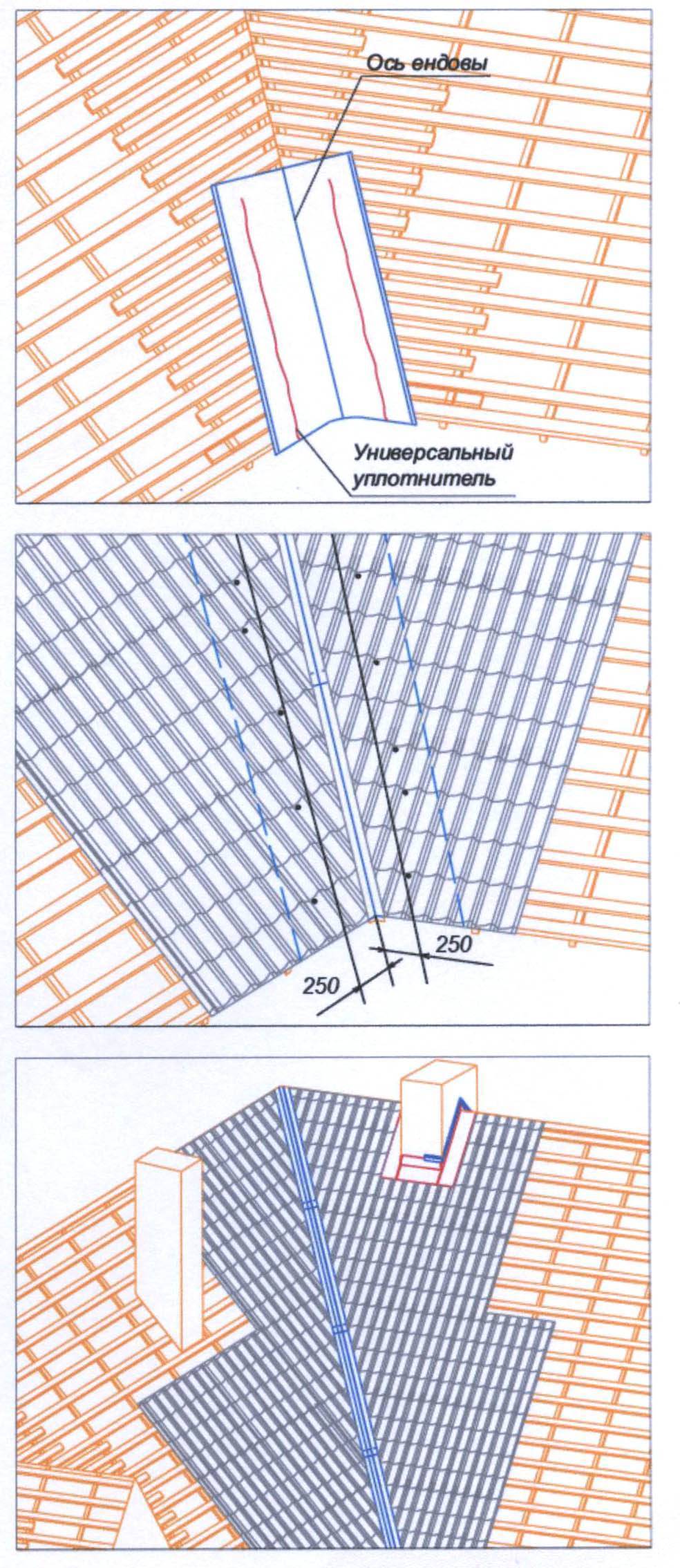

Сделать ендову на крыше из профнастила можно так:

• На покрытие вдоль линии угла следует положить гидроизоляционную пленку, закрепить ее с шагом 20 см;
• Ендовы нужно монтировать с нижней области кровли, заходя на карнизы. Соединять с помощью саморезов с промежутками в 30 см;
• По линии разжелобка необходимо уложить уплотнитель;
• Материал кровли требуется подрезать до необходимого размера, а затем зафиксировать на расстоянии около 10 см от угла;
• Верхние планки крепят внахлест. Перекрытие планки должно составлять 10 см.

Поскольку устройство мягкой кровли отличается, ремонт кровельной конструкции своими руками по этой схеме организовать не получится. Мягкая поверхность монтируется только на сплошной обрешетке, а значит, алгоритм работы будет совершенно другим.

Разновидности разжелобков и их соединения

Существует три вида устройства ендовы, какие бывают узлы, определяют по стыкам в местах двух частей покрытия. Разновидности и соединения встречаются следующие:

• Открытая ендова. Подходит, если уклон ската, покрытого профлистом, очень низкий. Может быть на сплошной обрешетке. Для открытой ендовы дополнительная гидроизоляция должна быть в обязательном порядке;
• Закрытая. Встречается на стыке двух крутых уклонов;
• Переплетенная. Планка ендовы выглядит закрытой, так как отделочный материал в местах соединения идет крест-накрест.

Открытая отличается преимуществами, которых нет у закрытых и переплетенных видов. Она быстрее очищает поверхность от грязи, снега и воды. Сделать монтаж своими руками намного проще. Однако такая нижняя и верхняя ендова проигрывает эстетически.

Ошибки при монтаже ендовы

Важно избегать типичных ошибок при укладке на профлист ендовы. Схема работы требует правильно установить дополнительную гидроизоляцию и части нижнего и верхнего желоба. В особенности характерны такие ошибки:

В особенности характерны такие ошибки:

• Использование болгарки для обрезки кровельного материала на узле. Линия среза будет неровной, а доборка может отсоединиться;
• Фиксация желоба на стыке двух скатов гвоздями на профнастил;
• Монтаж с верхней части. Сделать ендову на крыше правильно можно только снизу вверх. Нижняя область двух уклонов не годится для начала укладки;
• Обрешетка не подходящей ширины и отсутствие дополнительных брусков;
• Использование проекта отделки крутых скатов для сплошной поверхности. Особенно если она мягкая;
• Плохая фиксация крепежных элементов.

Все эти недочеты делают ремонт некачественным, и приходится заново разбирать стропильную систему и устанавливать по схеме новую крышу с ендовой.

Назначение разжелобка

На крышах сложных конфигураций, которые включают сразу несколько скатов, неминуемо получаются внутренние стыки. В таких местах чаще всего скапливаются снежные осадки, дождевая вода, а также всевозможный мусор. Кроме того, их достаточно сложно обслуживать.

Ендова, или разжелобок – это элемент, который укладывается вдоль внутреннего угла крыши под скатами. Он предназначен для защиты конструкции от затекания воды под кровельное покрытие и обеспечивает свободную эвакуацию осадков с поверхности крыши.

Количество ендов будет зависеть от таких факторов:

1. Конфигурация кровли – крестообразная, в форме буквы Т или Г.
2. Наличие дополнительных элементов, в частности, мансардных и слуховых окошек.
