Тонкости проектирования дымового канала
Правильная установка и крепление агрегата – это один из важнейших этапов, поскольку нарушения определенных норм приводят к недееспособности системы. При проектировании канала необходимо учитывать следующие пункты.
особенности проектирования дымового канала
Нормативные требования
Основные требования по установке такого оборудования закреплены в соответствующей документации к агрегату, а также в нормах СНиП по дымоходам. Здесь прописаны максимальные и минимальные расстояния между трубами, положение элементов, которые напрямую влияют на работу агрегата. Если в процессе установки не будут соблюдаться нормативные требования, то при эксплуатации устройства может возникнуть «обратная тяга», которая выбросит все вредные вещества в помещение.
Обеспечение борьбы с конденсатом
Максимальное количество тепла на газовых котлах передается на теплообменник – в результате такой системы некоторые продукты горения могут образовываться с невысокими температурами. Таким образом, внутри дымохода может образовываться конденсат, который негативно влияет на целостность системы. Для того чтобы предотвратить появление конденсата, в нижней части дымохода закрепляется конденсатосборник или стакан из нержавеющей стали.
Выполнение уклонов поворотов уступов
Самый лучший вариант монтажа дымохода для газового котла – это идеально прямое положение без дополнительных уступов. Однако при установке оборудования такого эффекта сложно добиться. Однако здесь необходимо следовать нормам по отклонению – допускается не более 30 градусов
Также нужно обратить внимание на размеры сечения наклонных участков – они должны соответствовать нормативам. Труба между котлом и дымоходом должна быть не менее 50 см, а также находится в вертикальном положении
Желательно установить минимальное количество горизонтальных участков.
Корректное соединение труб
Чтобы соединить элементы дымохода, необходимо дополнительно воспользоваться хомутами. При этом обязательно нужно проследить за уклоном всей системы – он должен быть в пределах 90 градусов. Обязательно оставляют расстояние между трубами и поверхностями. Нормативы говорят о том, что между горючими материалами расстояние должно быть не менее 25 см. Если же поверхность огнестойкая, то допускается дистанция в 10 см.
Соблюдение норм пожаробезопасности
Поскольку в процессе работы дымохода владелец дома будет иметь дело с огнеопасными процессами, необходимо при установке соблюдать меры пожарной безопасности:
- В деревянном помещении необходимо использовать огнеустойчивый материал в качестве изоляции вокруг оборудования, а саму трубу рекомендуются отделать асбестом;
- Если речь идет о бетонной или кирпичной стене здания, то здесь будет достаточно монтажной пены в качестве изоляции.

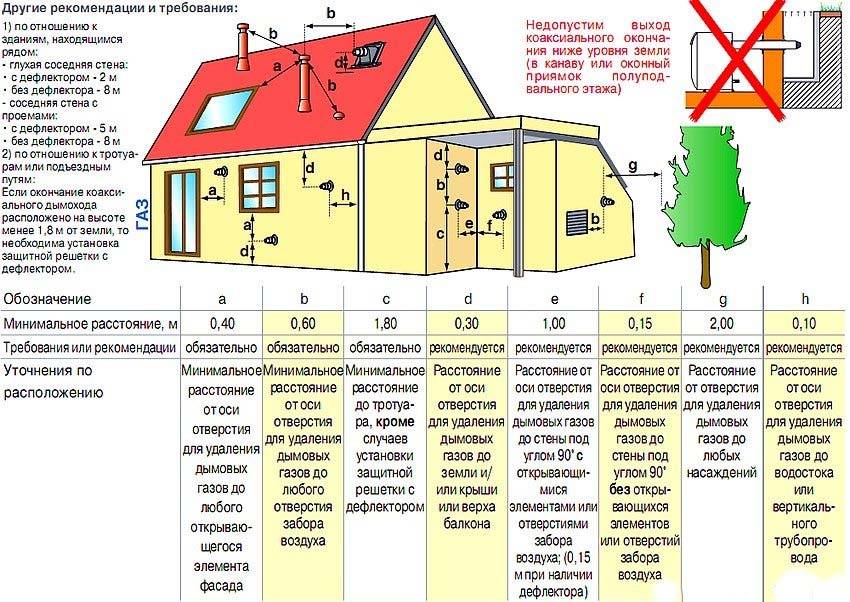

Коаксиальный дымоход для газовых котлов: плюсы и минусы
Экология потребления. Усадьба: Поговорим о коаксиальном дымоходе для газового котла, как одном из вариантов решения проблемы с отведением продуктов горения отопительных систем. Изучим особенности данного вида дымоходов, его достоинства и недостатки.
Поговорим о коаксиальном дымоходе для газового котла, как одном из вариантов решения проблемы с отведением продуктов горения отопительных систем. Изучим особенности данного вида дымоходов, его достоинства и недостатки.
В целом понятие «коаксиальный» используется далеко не только для дымоходов. Так обозначают все конструкции, которые состоят из предметов, располагающихся вдоль единой оси. Существуют, например, коаксиальные кабели, у которых имеется экран и центральный проводник, расположенные соосно, но разделённые воздушным промежутком или изоляцией.
В случае с дымоходом коаксиальным называется канал, который состоит из нескольких труб различного сечения. Коаксиальный дымоход — это канал для отвода газов внутри внешнего контура. Разделены эти два канала теплозащитным слоем. При этом, благодаря специальным перемычкам, расстояние между двумя трубами коаксиального дымохода будет одинаковым по всей длине. Такую схему упрощённо можно назвать «труба в трубе».
Благодаря такой слоёной конструкции коаксиальный дымоход выполняет сразу две функции:
- По внешней трубе поступает свежий воздух, который необходим, чтобы поддерживать горение.
- По внутренней трубе продукты горения выводятся наружу.
Важно! Коаксиальные дымоходы используются для газовых котлов, конвекторов и радиаторов, при работе которых воздух для горения поступает с улицы, а не из помещения. Для отопительных систем на твёрдом топливе данный вид дымоходов не применяется
К преимуществам коаксиального дымохода относятся:
- Минимизация потери тепла. Холодный воздух с улицы поступает по трубе, в которой находятся продукты горения с высокой температурой. Проходя по каналу, воздух с улицы успевает нагреться, становится тёплым, что снижает потери тепла в магистрали.
- В помещении, где установлен котёл, будет достаточно воздуха, не будет дискомфорта — дымоход будет выполнять функции вентилятора.
- Монтировать коаксиальную трубу можно и вертикально, и горизонтально, установить в несущей стене, вывести через кровлю.
Важно! Вертикальные коаксиальные дымоходы заметно более дорогие, у них большая протяжённость каналов. Поэтому горизонтальные популярнее
- Есть возможность подобрать оптимально подходящие размеры дымохода и его мощность.
- Нагревание холодного воздуха с улицы не только уменьшает потери тепла, но и увеличивает КПД котла. А чем выше КПД, тем лучше горит топливо, тем меньше вредных веществ, поступающих в атмосферу. К тому же уменьшается и сам расход топлива — прямая экономия для владельцев.
- Так как горячие продукты горения проходят по внутренней трубе, вся система становится намного более безопасной. Внешний слой — это холодный воздух с улицы, поэтому намного меньше риск пожара из-за перегрева дымохода.
- Собрать коаксиальный дымоход нетрудно своими руками.
Есть у коаксиальных дымоходов и минусы:
- Узкая область применения — только в котлах с закрытой камерой сгорания, газовых.
- Труба дымохода выделяется на фасаде здания, может выглядеть не слишком эстетично.
- При температурах ниже -10. -15 °C дымоход может обледенеть. Горячие газы успевают охладиться благодаря воздуху с улицы ещё внутри трубы, поэтому на морозе быстро появляется конденсат, сосульки, обледенение на оголовке дымохода. Бороться с этим явлением можно путём дополнительной теплоизоляции.
Самые долговечные коаксиальные дымоходы изготавливаются из высоколегированной стали. Существуют модели из нержавейки, пластика и алюминия, комбинированные, а также из оцинкованной стали. Простой коаксиальный дымоход диаметром 60/100 миллиметров стоит порядка 2000–3500 рублей. Однако могут понадобиться дополнительные колена, удлинители — всё зависит от того, как и где вы будете монтировать свой канал для отвода дыма, от необходимой длины, диаметра и наличия изгибов.
Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.
Коаксиальный дымоход для газовых котлов: плюсы и минусы Экология потребления. Усадьба: Поговорим о коаксиальном дымоходе для газового котла, как одном из вариантов решения проблемы с отведением продуктов горения
Основные требования к дымоходным каналам
Как правило, схема обустройства дымоотводящей шахты прилагается к инструкции по эксплуатации самого твердотопливного котла, поскольку каждая отопительная система имеет свои технические особенности. Но у всех моделей таких котлов схема монтажа трубы должна отвечать современным требованиям пожарной безопасности — в особенности, если рядом с участком крыши, через который проходит дымоход, есть высокие деревья.
К дымоходным каналам предъявляются следующие требования:
Высота трубы указывается, как правило, в тех. паспорте на котел
Крайне важно, чтобы вы придерживались указанных цифр при обустройстве дымоходной шахты
Кроме того, при расчете высоты канала следует принимать во внимание высоту самой крыши, угол ее наклона, расстояние до конька и т. д.
Дымоход должен располагаться строго вертикально — только при соблюдении этого условия продукты сгорания топлива будут быстро и в полном объеме выводиться за пределы помещения.
Важно, чтобы площадь поперечного сечения канала была больше площади поперечного сечения отводящего патрубка в отопительном котле
В крайнем случае, эти параметры могут быть одинаковыми
Но недопустимо, чтобы площадь поперечного сечения трубы была меньше, чем аналогичный показатель в отводящем патрубке.
Обустройство разгонного участка. Эта часть дымохода необходима для горизонтального и вертикального подключения дымохода к отопительному котлу. Сначала монтируют короткий патрубок или тройник, а после него устанавливают 1 метр вертикальной трубы. Его задача — «запускать» тягу дыма. После нее можно монтировать горизонтальные секции и ответвления шахты.
Если крыша вашего дома выполнена из легковоспламеняющихся материалов, подумайте о монтаже дефлектора: он обеспечит гашение искр в случае неполного сгорания дров.
Специалисты рекомендуют с особым вниманием выбирать место для монтажа зонта. Он устанавливается в области ветрового подпора
Найти эту зону можно следующим образом: выберите точку, которая располагается ближе всего к вершине дымоходной трубы (это может быть конек крыши), и мысленно прочертите отрезок, соединяющий выбранную точку с линией горизонта под углом 45°. Зонт следует располагать выше получившегося отрезка.
Монтаж дымоотвода
Осуществить вывод дымохода через стену можно двумя способами:
- Трубы внутри помещения надо поднять на небольшую дистанцию от потолка, где и выводят их на улицу.
- От патрубка котла сразу же в горизонтальном положении ведут трубы сквозь стену. Преимущество такого способа в том, что образуется меньшее количество колен, а это положительно сказывается на производительности дымохода.
Выполнять сборку сэндвич-трубы при монтаже вертикальной части дымохода можно в двух вариациях – «по дыму» либо «по конденсату».
Сборка дымохода «по дыму» и «по конденсату»
Осуществляя установку трубы по дыму газ и продукты сгорания движутся вверх, однако здесь придется столкнуться с таким негативным моментом, как образование конденсата, который скапливается в трубе. Этот метод обрел популярность в случаях, когда дымоход собирается через кровлю. Здесь практически вся труба располагается в доме, и конденсата образуется не так много.
Монтаж по конденсату — это способ установки, при котором труба своим расширенным окончанием направлена вверх.
При такой сборке конденсат просто стекает по трубе в стакан. Недостаток такого метода заключается в том, что дым может просачиваться, если участки на стыках плохо загерметизированы.
Какие бывают дымоходы
Установка дымохода для газового котла может быть наружной и внутренней. Внутренний дымоход, как правило, обносят кирпичной рубашкой: кирпич имеет свойство долго хранить тепло.
Это тяжелый материал, под кирпичную трубу требуется собственный фундамент. Необходимо безопасно проходить перекрытие между чердаком и крышей (если этажей больше одного, то и между этажами тоже). Дымоход из кирпича для газового котла (обзор видов газовых котлов отопления для частного дома) закладывается еще на этапе проектирования коттеджа.
Для такой трубы не требуется отдельное утепление, она надежно защищена от воздействий извне. Ее расположение зависит от местонахождения самого котла. Частый вариант – трубу пристраивают к стене сбоку.
Выносной дымоход для газового котла (о схемах отопления частного дома с газовым котлом) чаще всего металлический. Его проще обустроить в уже готовом доме, он дешевле, мало весит и не требует собственного фундамента.
Минусы:
- необходимо высверливать отверстие в стене;
- металлические трубы дымовые для газовых котлов не являются самонесущими, нужен качественный крепеж;
- металл проводит тепло, потребуется теплоизоляция;
- внутри образуется конденсат.
Труба для дымохода газового котла состоит из нескольких секций и соединительной части (переходника). К стене ее крепят кронштейнами.
В нижней секции располагается ревизионный люк, сверху дефлектор. Под дымоходом следует обустроить систему отвода конденсата.
Это два варианта – аналоги стандартной печной трубы. Существует еще дымоход коаксиальный. Коаксиальной называется двойная труба, конструкция из двух вложенных друг в друга цилиндров. Через внутренний отсек в дом поступает уличный воздух, обеспечивающий тягу для пламени. По внешней емкости уходит дым.
Поступающий воздух по пути нагревается от горячих стенок, что способствует экономии тепла и препятствует образованию конденсата внутри. Такими дымоходами оборудуют котлы с закрытой топкой и принудительной вентиляцией (о принципе работы газового котла отопления).
Трубу выводят наружу прямо рядом с котлом через сквозное отверстие. Тяга зависит от мощности встроенного вентилятора. Максимальная длина коаксиального дымохода – 5 метров, больше вентилятор не позволит.
Частые ошибки и проблемы при установке
В процессе установки могут быть допущены ряд ошибок, в перечень которых чаще всего входят:
- Неверно подобранный размер трубы (ее высота и сечение);
- Недостаточное количество теплоизоляции при установке внешнего дымохода или в отверстии на чердаке;
- Нарушение норм пожарной безопасности;
- Отсутствие гильзования на трубе, которая отводит газ от котла и выводится в шахту кирпичного канала;
- Материалы, из которых изготовлены стальные дымоходы, не соответствуют нормативным требованиям (здесь необходимо учитывать толщину стенок, высокую температуру и сопротивление негативным факторам внешней среды).
Обслуживание и чистка
При эксплуатации газового дымохода образуется меньше сажи, нежели при работе котлов на твердом топливе, но все же трубы дымохода периодически загрязняются и их необходимо чистить. Существует 2 способа чистки дымоотводов газового оборудования (котлов, колонок):
Механический
Чистку производят с применением специальных щеток, скребков, валиков. Необходимо выбирать инструменты, не способные повредить внутренние стенки дымохода. Самое популярное средство для механической чистки в наше время – вакуумный пылесос.
Химический
Заключается в распылении на внутренние стенки дымоотвода специальных составов.
Типы котлов и дымоотводящих каналов
Газовый котел с коаксиальным дымоходом
Промышленность выпускает различные модели газовых отопительных котлов, но все типы построены двум возможным схемам: с открытой либо закрытой камерой для сгорания газа.
Определиться, какой котёл приобретать, лучше на этапе проектирования дома. От выбранной схемы зависит, как и где строить котельную, а также каким образом будут отводиться продукты сгорания.
Проект необходимо согласовать с газоснабжающей организацией — при нарушении технологии строительства, применении недопустимых материалов газовое оборудование не удастся сдать в эксплуатацию, а переделка системы газоотведения может потребовать значительных финансовых затрат.
Котлы с открытой камерой
По конструкции аппараты с открытой камерой проще устройств с закрытого типа.
Кислород для сгорания топлива подаётся из окружающего пространства. Такая особенность предъявляет дополнительные требования к организации вентиляции помещения.
Установку оборудования проводят только в отдельном помещении. Для обеспечения функционирования строят два канала для подведения воздуха и удаления продуктов от сгоревшего газа.
Среди преимуществ относительная простота конструкции без дополнительных вентиляторов, а значит без «лишних» механических частей, которые наиболее подвержены износу. Недостатками следует считать меньший КПД и необходимость строительства вертикального дымохода на уровень выше конька крыши.
Особенности оборудования с закрытой камерой
В коаксиальном дымоходе воздух засасывается по одной трубе, выходит по другой — внутренней
В газовые котлы с закрытой камерой воздух подаётся принудительно. Камера не сообщается с воздухом помещения, а отработанные газы отводятся нагнетателем.
Котлы с закрытой камерой экономичны, не требуют обустройства вертикальных каналов, используется одна коаксиальная труба. По внутренней вставке отводятся продукты сгорания, а по полости между стенками труб поступает наружный чистый воздух.
Для отвода газов не надо строить вертикальные конструкции, что удешевляет смету. С другой стороны, такой тип котлов и труб требует более частого технического обслуживания. Турбины периодически выходят из строя, что влечёт дополнительные расходы при эксплуатации.
Монтаж рекомендации и схемы основные этапы монтажа дымохода
Рассмотрим устройство дымохода из труб оцинкованных, как самый популярный тип дымоотвода. Существует два способа его монтажа в загородном доме:
- монтаж внутри дома;
- монтаж снаружи дома.
Общие требования
Некоторые важные моменты при устройстве дымохода для газового котла в загородном доме
Особое внимание уделяется устройству теплоизоляции в местах прохода дымоотвода рядом с горючими элементами конструкций перекрытия и кровли
Проходные патрубки защищаются базальтовой ватой с фольгированной поверхностью. Вата закрепляется мастикой огнестойкой. По периметру укладывается вата минеральная в местах прохода трубы через перекрытия, стены и т.д.
Герметичность стыков можно проверить старым «народным способом» из мыльного раствора. При появлении пузырей, следует срочно выполнить полную герметизацию базальтовой ватой, иначе эксплуатация дымохода может привести к пожару.
Монтаж дымохода внутри дома
Более сложный вариант, выполняется при невозможности устройства дымоотвода снаружи или при монтаже котла в помещении кухни.
Пошаговая инструкция монтажа дымохода внутри помещения:
- Выполняется разметка и устройство отверстий в перекрытии и кровле дома.
- Монтируется переходник к патрубку газового котла.
- Устанавливается тройник с ревизией.
- Постепенно выполняется монтаж трубопровода с использованием при проходе через перекрытие дома специального патрубка защиты.
До горючих материалов перекрытия и кровли устраивается теплоизоляция из минеральной ваты. Это очень важный пункт при устройстве дымохода, от этого зависит пожарная безопасность здания.
- Стыки трубы закрепляются к стенам и стропилам хомутами.
- Монтируется специальный проходник для кровли.
- Поднимается дымоход на проектную высоту.
- Устанавливается защитный зонт или дефлектор.
Монтаж дымохода снаружи дома
Этот способ более простой при монтаже и более пожаробезопасный.
Пошаговая инструкция монтажа дымохода снаружи помещения:
- К патрубку газового котла монтируется специальный элемент для прохода через наружную стену дома.
- Выполняется разметка и устройство отверстия в стене под размеры проходника.
- Монтируется труба дымоотвода из помещения дома (котельной).
- Устраивается изоляция этого места, закрывается с обеих сторон стены пластинами (можно сделать самостоятельно, а не приобретать отдельно на рынке).
- Монтируется тройник с заглушкой и ревизией, закрепляется тройник при помощи кронштейна и хомута.
- Выполняется монтаж трубы на требуемую высоту.
- Кронштейнами и хомутами закрепляются все элементы дымохода, для усиления конструкции дополнительно закрепляются все стыки соединительных частей дымоотвода.
- Монтируется защитный от дождя и снега наконечник.
- Вся наружная часть защищается термостойкой краской, которая значительно продлевает срок эксплуатации элементов дымохода.
Установка коаксиального дымоотвода
Такие дымоходы устанавливаются для котлов с закрытой камерой сгорания. Комплектуются такими дымоотводами двухконтурные котлы, их можно устанавливать в многоквартирных домах. Монтаж трубы можно выполнить как горизонтально, так и вертикально.
Также снабжены ими и котлы напольного типа. Их называют «бездымоходными».
Дымоход разделен на две части. По одной выводятся отработанные газы, а по второй в камеру сгорания поступает свежий воздух. Для таких котлов не требуется монтировать вытяжную трубу.
При установке коаксиального дымохода в стене требуется сохранять уклон в несколько градусов. В таком случае конденсат, который образуется, не будет затекать в котел.
Особенности подключения керамического дымохода
Керамические дымоходы обладают большим сроком службы. Также было сказано выше монтаж таких дымоходов выполняется строго вертикально.
Важным моментом при монтаже керамического дымоотвода является его соединение с металлической трубой газового котла.
Для так называемой стыковки используется специальный переходник. Такой переходник обеспечивает безопасное соединение металла с керамикой. Также для соединения используется одностенная труба. У нее большой коэффициент теплоотдачи. Поэтому горячие газы с камеры сгорания успеют остыть, прежде чем пройдут через переходник. Тем самым дымоотвод не разрушится и прослужит дольше.
Выбор системы дымоходов
Перед тем, как покупать, делать самостоятельно и устанавливать дымоход, нужно ознакомиться с его устройством. Точнее, разобраться, какой именно вид подходит в вашем конкретном случае.
Из кирпича
Кирпичный канал ля отвода дыма
Сооружения такого типа делают во время строительства самого здания, следовательно, конструкция должна быть предусмотрена ещё на стадии проектирования жилого дома. Это позволяет закладывать фундамент под тяжёлую трубу, и тогда ей не будет грозить просадка или крен. Но кирпич сам по себе подвержен разрушению при воздействии конденсата, образующегося при сгорании газа, да и внутренние стенки такой трубы попросту технически невозможно сделать гладкими, что опять-таки будет способствовать сбору конденсата, а не его выбросу в атмосферу. Все эти моменты подводят к тому, что без вкладыша из керамики или стали попросту никак не обойтись. Следовательно, монтаж кирпичных дымоходов для конвекционных или конденсационных газовых котлов получается самым дорогостоящим среди аналогов, хотя выглядит он, конечно, респектабельно.
Из керамических труб
Комбинированный дымоход из керамических труб
Керамика сама по себе является материалом, обладающим высокой теплопроводностью, следовательно, это только вкладыш, который укутывают теплоизоляцией, либо надевают сверху специальную скорлупу из экструдированного пенополистирола или минеральной базальтовой ваты. Для облицовки такой конструкции можно использовать специальный дымоходный кирпич, но это обходится дорого, поэтому иногда для отделки укладывают пено- или газоблоки. Такое сооружение обладает мощной механической прочностью, не реагирует на перепады температуры воздуха и действие атмосферных осадков.
Из нержавеющей трубы
Дымоход для газового котла в частном доме
Такой вариант можно назвать самым распространённым и эта популярность имеет веские основания. Начнём с того, что нержавеющая сталь нейтральна к воздействию активных химических элементов, к которым, вне всякого сомнения, относится конденсат, образующийся при сгорании газа.
Кроме этого, сталь эквивалентна самым высоким показателям механической прочности – она не трескается от ударов, на ней сложно оставить царапины и к тому же, имеет практически зеркальную поверхность. Но любые металлы являются отличными проводниками тепла, что не совсем хорошо в данном случае, поэтому такие конструкции выполняются в виде сэндвич трубы. Там в полости укладывается прослойка базальтовой ваты (это один из самых мощных видов теплоизоляции).
Подключение дымохода
Коаксиальный отвод дыма
Коаксиальный отвод дыма на стене кирпичного дома
Коаксиальные дымоходы тоже сделаны по принципу сэндвич трубы – одна из них (наружная) служит для пропуска воздушного потока, обеспечивающего горение, а другая предназначена для выброса в атмосферу продуктов сгорания, в том числе конденсата. Такую систему можно назвать самой лучшей по техническим характеристикам, которые повышают безопасность эксплуатации газового котла и всего сопутствующего оборудования. На данный момент коаксиальная труба более всего соответствует требованиям эксплуатации газового оборудования для отопления дома и ГВС.
Примечание. Какой бы дымоход для газового котла в частном доме и вытяжную трубу вы не выбрали, они должны соответствовать СНиП 2.04.05-91, иначе газовое хозяйство, чьими услугами вы будете пользоваться, не одобрит подключение отопительного агрегата. В том случае, если вы захотите выполнить все работы своими руками, вам лучше посоветоваться со специалистом, который сможет посоветовать рациональность выбора того или иного варианта с привязкой к вашей котельной.
Из какого материала
Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.
Кирпичный дымоход
Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.
Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.

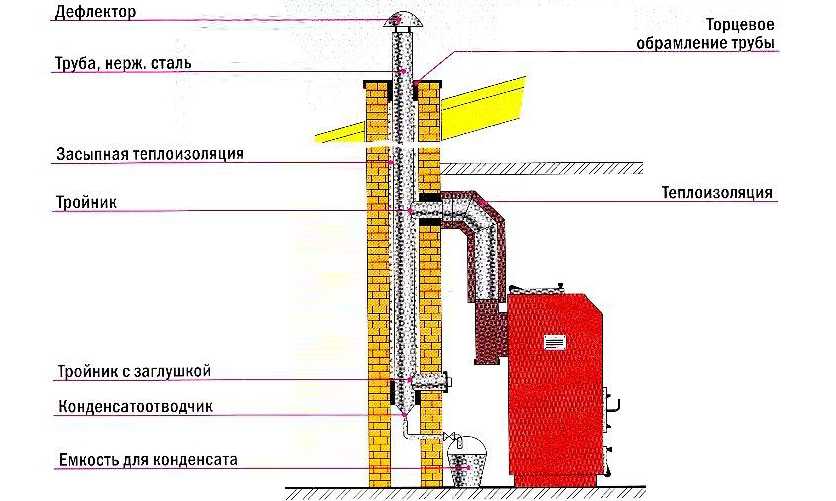

Устройство кирпичного дымохода для газового котла с вставкой металлической гильзы
Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста
При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:
- Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
- Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
- Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.
Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.
Нержавеющая сталь — одностенные трубы и сендвич
Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.
Строение сендвич-трубы
Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.
Если говорить о надежности, то сендвич-дымоходы более надежны, хотя бы из-за того, что состоят из двух слоев металла. Кстати, если будете дымоход утеплять, наружные трубы могут быть из оцинкованной стали — с конденсатом они не контактируют, температуры невысокие, а внешний вид неважен, так как все будет обматываться утеплителем.
Керамические дымоходы
Керамические дымоходы хороши всем: они долговечны, надежны, хорошо переносят контакт с агрессивными веществами. Но имеют два существенны недостатка. Первый — они стоят дорого. Второй — имеют большой вес, так что при устройстве высокого дымохода требуют наличия фундамента. А это — дополнительные расходы к итак немалой сумме. Зато срок эксплуатации такого дымохода исчисляется десятилетиями.
Из какого материала
Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках, особенностях сборки каждого из них поговорим подробнее.
Кирпичный дымоход
Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.
Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.
Требования к дымоходам для газовых котлов
Дымоход для котла должен соответствовать определенным характеристикам и нормам, в противном случае, скорей всего возникнут проблемы в последующем при использовании. Для примера, приведем основные правила для дымохода:
Уклон, который разрешается допускать, ни в коем случае, не должен превышать 30 градусов, не зависимо от расположения.
Длина для боковых «отростков», не должна превышать допустимые значения, а именно 100 см.
Запрещается намерено или произвольно изготавливать выступы, уступы в канале.
Сечение расположенные поперек, запрещаются из-за нарушения системы отвода и пропуска тяги.
Количество «тройников» не более трех.
Допускается делать закругления, но, помните, что их радиус не должен быть ниже самого диаметра дымоходов.
В поворотах лучше заранее предусмотреть установку специальных «контейнеров» для сбора конденсата, а также лючков для профилактики.
В том случае, если для дымохода предпочли использовать канал не круглой формы, а скажем овальной или даже вытянутой прямоугольной, тогда ширина одной из сторон, не должна превышать ширину другой стороны в два раза.
В самом низу канала обустраивается «капельник» и сборник влаги.
Запрещены даже минимальные прогибы системы.
Учитывайте тот факт, что при монтаже нескольких отрезков, они должны вставляться друг в друга не менее чем на 0,5 целых от исходного диаметра.
Запрещены любые зазоры между.
Обращайте внимание, что в местах, где требуется установить перекрытие или в стенах, запрещается пропускать не цельные отрезки. Соединение делается либо до, либо после прохода.
Соединение обязательно должно быть плотным, используйте дополнительно специальные средства.
Запомните еще один важный фактор, наклон дымохода по направлению к источнику тепла не может быть более 0,01 градуса.
Не забывайте, что внутренние стенки должны быть максимально гладкими
Даже небольшие шероховатости создают препятствие для прохода копоти, которая впоследствии там скапливается.
Учитывайте два правила: длина горизонтального участка для строений, которые еще на этапе возведения, должна быть не более 300 см., для домов уже построенных не более 600 см.
Также запомните, что расстояние между трубой и материалом отделки, перекрытия, если оно горючие не должно быть более 250 мм. или 50 мм. если материал огнестойкий.
В местах, где дымоотводящий канал требуется провести через перекрытие, делается качественная теплоизоляция.
Нормы по высоте
Требования к дымоходу при установке газового котла
Как видим, требования к каналам дымоходов для газовых котлов достаточно серьезные и ими пренебрегать не стоит. Кроме перечисленных пунктов, есть еще особенные нормы по устройству касающиеся высоты. Итак:
- Если расстояние от выведенной трубы на крышу до конька более 300 см., значит, вы соблюли нормативные значения. Такое расположение допускается без увеличения высоты дымохода.
- На едином уровне с коньком нужно устанавливать трубы, которые находятся на удалении более чем 150 см.
- Если расстояние менее 150 см. вздымается на высоту до 50 см. от конька.
Кроме того, помните правило, если у крыши общая кровля и плоская, оголовок поднимается минимум на 50 см.
