Системы газового отопления частных домов

Что потребуется для подключения котла?

К сожалению это не простое дело, и для этого как мы поняли необходимо разрешение от газовой службы. Проблема кроется в опасности газа. Если допустить не большую ошибку, тогда возможен взрыв либо выход гада в жилое помещение, что, может, стать причиной печальных последствий.

Для начала стоит промыть трубы в котле. Переходим к осмотру надёжности стены для крепления котла. К ней монтируется прокладка на основе инертного к горению материала. Соблюдается расстояние от котла к прокладке в 5 см.

Набор инструментов для монтажа котла:

• Саморезы с крупным диаметром в 6 мм, необходимо 4 единицы;
• Маркер для разметки;
• Победитовое сверло;
• Работоспособная дрель;
• Дюбели из пластмассы;
• Надёжный уровень;
• Парапет.

Материалы для работы:

• Провод трехжильного типа;
• Колено для формирования дымохода;
• Параллельный кронштейн;
• Угловой фильтр с сетчатой структурой;
• Краны шарового типа;
• Паронитовая прокладка;
• Детектор появления газа вне котла;
• Сертификат на установку и эксплуатацию газового оборудования.

Настоящий хозяин рассчитывает на свои силы, и стремится всё сделать для уюта в доме. Но, если нет разрешения, тогда запрещено и опасно выполнять весь монтаж газовой системы. Можно ограничиться доставкой и подготовительным этапом места для монтирования котла, прокладкой труб, а остальное предоставить мастерам газовой службы.

Способы разводки

Способы разводки отличаются у жидкостных и воздушных систем.

Жидкостные

Основных схем по вариантам перемещения воды две:

1. с естественной циркуляцией жидкого теплоносителя;
2. с его принудительной циркуляцией.

Первый вариант используют для одноэтажных домов с контуром не больше тридцати метров. Если протяжённость труб больше, требуется насос для циркуляции.

А также имеется несколько различных схем разводки труб:

• в одну и две трубы;
• горизонтальная и вертикальная.

Двухтрубное отопление позволяет выключать в доме часть батарей. Горизонтальная схема даёт возможность выключить отопление на целом этаже.

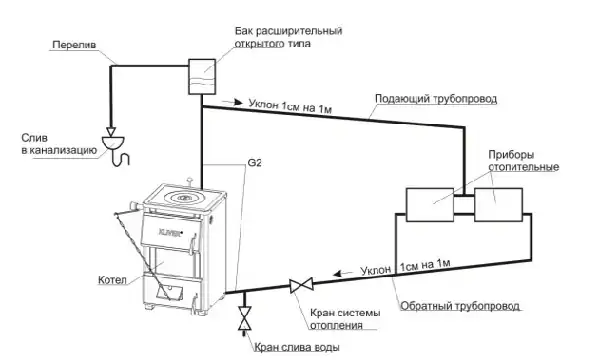

Фото 3. Схема разводки жидкостной системы с естественной циркуляцией, которая применяется обычно в небольших частных домах.

Воздушные

По способам циркуляции воздушных масс, есть:

• прямоточная схема;
• рециркуляционная схема.
• схема с частичной рециркуляцией.

Рециркуляционная схема, в свою очередь, бывает:

• с естественным перемещением воздуха;
• с принудительным движением при наличии приточно-вытяжной вентиляции.

Прямоточная схема использовалась для отопления зданий первоначально, весь горячий воздух выводился из дома, что крайне неэкономно. Рециркуляционная схема, напротив, сохраняла нагретый воздух внутри здания, несколько раз прогоняя его через теплогенератор. Это экономно, но негигиенично, так как воздух не обновляется.

Сегодня чаще всего используется схема с частичной рециркуляцией, когда нагретый воздух курсирует внутри дома, частично обновляясь извне.

Основные элементы газобаллонного отопления

Для газовой отопительной системы, владельцу дома необходимо приобрести следующее:

Котёл, работающий как на магистральном, так и на сжиженном газе. Конечно, при наличии лишних средств можно купить 2 котла, каждый из которых будет приспособлен для определённой разновидности газа. Но, как выяснилось из отзывов пользователей, такое решение приведёт только к лишней трате средств. Следует знать, что перед подключением другого вида газа, на котле следует заменить жиклеры или целиком горелку. В более современных устройствах также необходимо перенастроить систему автоматики и управления (см. видео ниже).

Газовая котельная в частном доме

Запорную арматуру. Позволяет перекрывать поток газа в аварийных ситуациях или по необходимости, например, при проведении ремонта. Частым элементом любой газовой магистрали является стандартный вентиль.

Газовый шаровый кран — ручка окрашена в желтый цвет

Система автоматики и управления. Особой необходимости в установке данной системы нет, но автоматизация позволяет исключить человеческое вмешательство. Также такие системы очень часто оснащены дополнительными элементами защиты.

Редуктор для газового баллона

По возможности следует использовать газобаллонные установки, одним из производителей которых является немецкая фирма GOK.

Все вышеперечисленные элементы газобаллонной системы имеют различную ценовую политику. Здесь всё зависит от хозяина дома, но следует помнить, что эксплуатация некачественных и дешёвых баллонов для газа может привести к очень плохим последствиям.

Альтернативные способы отопления частного дома

Газ – не единственный источник тепла, способный обогреть ваше жилище. Существует ещё несколько вариантов поддержания тепла в помещении. Но так ли они выгодны по сравнению с газовой системой?

Способы альтернативного отопления частного дома:

1. Электроэнергия. Самый распространённый и доступный источник энергии, однако, он чуть ли не самый дорогостоящий. Её может банально не хватать на отопление частного дома, так как не каждая электросеть сможет перенести необходимое на обогрев количество энергии. Не исключены неполадки в зимнее время. Не самый экономный и практичный вариант.
2. Дизель. Дизельное топливо имеет высокую цену. Переносит весьма неприятный аромат, от которого не отделаешься ничем ни дома, ни на улице. А если взять дизельное топливо недостаточно высокого качества, то может произойти поломка отопительной системы. Не самый лучший вариант.
3. Твёрдые виды топлива. Уголь и древесина. Их необходимо два-четыре раза в день поставлять в отопительную систему. Каждый день необходимо устранять золу из системы отопления. Естественно, что для отопления дома в год потребуется немалое количество топлива такого рода. На это нужны крупные денежные средства. Для них следует иметь отдельный склад, кроме того они опасны, так как могут выделять угарный газ. В этом плане газовые установки экономически выгоднее и безопаснее.
4. Пеллеты. Это особые гранулы, которые изготавливают из торфа и древесных отходов. Его минусы сродни отрицательным сторонам угля и дров: необходимо помещение для хранения большого количества пеллетов, они не очень здорово пахнут и их часто нужно загружать в отопительную систему. Разница в том, что они дешевле всех перечисленных выше видов топливо, кроме газа. Да и загружать их нужно реже, чем дрова или уголь: не более одного раза в неделю. Неплохой вариант.

Очевидно, что газовое отопление выигрывает по многим параметрам: экономичность, простота в эксплуатации, минимальные теплопотери, дешевизна самого топлива. Поэтому, если вы решили установить хорошую систему отопления, то остановите выбор на системе с газовым нагревом теплоносителя.

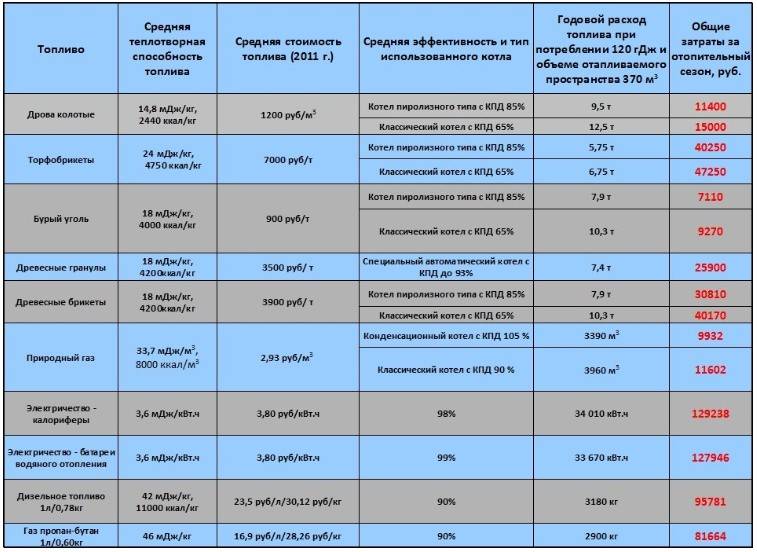

Расчет затрат на устройство автономного газового отопления

Сравнивая, какая из разновидностей отопительных систем окажется наименее затратной, нужно в первую очередь обратить внимание на расход сжиженного газа на отопление. Желательно сопоставить предстоящие затраты с аналогичными расходами для других видов топлива и решить, какой вариант будет выгоднее

Начальные затраты на оборудование и обустройство

Расходы на приобретение оборудования и устройство в своем доме автономной системы отопления на сжиженном газе могут несколько различаться в разных регионах проживания. Но в целом, если сравнивать с подключением к магистральному газопроводу, разница в стоимости будет несущественной. Дороже выйдет, только если использовать не баллоны, а газгольдер объемом в несколько кубов. Его стоимость будет больше 300 000 рублей.

Также почти равноценно по стоимости обустройство помещений для котлов, использующих СУГ, в сравнении с теми, что работают на солярке. Как свидетельствуют отзывы, отопление сжиженным газом лишь тогда требует более высоких начальных затрат, когда оно служит альтернативой твердотопливному или электрическому отоплению. Но в ходе дальнейшей эксплуатации вложенные в отопление частного дома сжиженным газом средства постепенно окупятся за счет выгодности этого вида топлива.

Расходы газа но отопление частного дома

Еще несколько лет назад пропан-бутановая смесь стоила намного дороже, чем магистральный газ (метан), но со временем ценовая разница между ними уменьшается. Поэтому относительные показатели стоимости и расхода сжиженного газа на отопление демонстрируют целесообразность использования данного энергоносителя.

Вид топлива	Удельная теплота сгорания, мДж	Розничная стоимость топлива, руб.	Стоимость кВт/ ч энергии, руб.
Пропан-бутановая смесь (СУГ)	45–47	20–24 (за 1 кг)	1,7–2,0
Природный газ	32–40	5,2–5,6 (за 1 м³)	0,6–0,9
Дизельное топливо	40–42	23–27 (за 1 литр)	2,6–2,8
Электроэнергия	—	—	3,5–3,8

Наиболее простым способом определить реальный расход сжиженного газа на отопление дома будет — соотнести массу газа в одном баллоне с технологическими характеристиками отопительного оборудования. При этом удобнее рассчитывать расход именно по массе, поскольку объем (в литрах) зависит от плотности и процентного состава закачанной в баллон пропан-бутановой смеси.

Разберем конкретный пример для определения необходимого количества сжиженного газа в баллонах на отопление дома площадью 100 м²:

• На обогрев указанной площади понадобится (по максимальным нормам) 10 кВт теплоэнергии;
• Однако котел не функционирует постоянно в максимальном режиме, и средний коэффициент его загрузки допустимо принять за 0,5. Значит, нам необходимо 5 кВт;
• При калорийности сжиженного газа 46 мДж/кг для производства 1 кВт теплоэнергии будет израсходовано около 0,1 кг СУГ в час, а для 5 кВт потребуется 0,5 кг СУГ;
• В сутки будет расходоваться 12 кг, или почти половина баллона;
• Месячный расход сжиженного газа на непрерывное отопление дома составит примерно 13–15 баллонов.

Каким будет расход, если пользоваться не баллонами, а закачивать топливо в газгольдер? Насколько часто придется вызывать заправщик для пополнения запаса газа в наиболее распространенном среди потребителей «пятикубовом» резервуаре? Давайте разберемся:

• Любую из емкостей для сжиженного газа заполняют не «под горлышко», а только на 80–85%. Соответственно, в резервуаре объемом 5 м³ будет находиться около 4250 литров или (в пересчете на массу) 2300 кг газа;
• Мы уже определили, что в нашем случае система отопления на сжиженном газе расходует 0,5 кг топлива в час;
• Делим общую массу содержащегося в газгольдере газа 2300 кг на 0,5 кг/час, и получаем 4600 часов — на такое время нам хватит запаса топлива;
• Разделив 4600 часов на 24, получаем итог — 190 дней. То есть, одной заправки газгольдера объемом 5 м³ достаточно для обогрева дома 100 м² практически на весь отопительный сезон (в условиях умеренного климата).

Это теоретические выкладки, но в реальности расход топлива можно существенно уменьшить. При правильной настройке режимов горения газовый котел отопления для сжиженного газа способен потреблять в 1,5–2 раза меньше топлива, а температура в доме при этом будет поддерживаться на приемлемом уровне.

Правила хранения баллонов

Газовые баллоны должны храниться в нежилом помещении, его характеристики соответствуют требованиям СНиП В нем не могут находиться горюче-смазочные материалы, обеспечивается принудительная и естественная приточная вентиляция. Если количество баллонов не более 4-х – рекомендуется установка специального шкафа у наружной стены дома.

Для обустройства системы подачи топлива к котлу потребуются следующие материалы и комплектующие:

• трубопровод с дополнительной защитой от возможных протечек;
• редуктор необходим для контроля давления газа из баллона;
• вентили устанавливаются для герметизации полных и уже использованных баллонов.

Виды газа для обогрева частного дома

Для организации обогрева частных домов можно использовать баллонный сжиженный газ либо магистральный газ.

Отопление на газовых баллонах

Для обогрева помещений баллонным сжиженным газом
подходят практически любые котлы, даже из тех, что изначально разрабатываются для магистрального газа.

Для баллонного отопления подходят двухконтурные и одноконтурные
котлы различной мощности с различными характеристиками. Большинство из них отлично приспосабливается для использования сжиженного газа. Нужно только сменить горелку, если она идет в комплекте, или купить новую, если в комплекте ее нет.

При выборе котла стоит обратить свое внимание на модели с минимальным давлением,
необходимым для работы. Здесь, чем оно ниже, тем лучше

Это даст возможность максимально сэкономить
на использовании газа.

Помимо этого, еще одна важная характеристика – это КПД котла. Нужно выбирать котел с самым высоким КПД (90−95%).
Такой показатель более важен при работе на сжиженном газе, чем при работе от магистрального газа, поскольку немало влияет на цену, а значит и целесообразность системы.

Отопление от магистрального газа

Такая система отличается более высокой экологичностью,
что немаловажно в наше время. Владельцы такой системы отопления могут создать в доме теплый пол и многое другое

Что касается минусов магистрального газового отопления, то это необходимость согласования всей документации,
оборудования котельной , монтажа дымохода и т. п. При эксплуатации такой системы нужно строго придерживаться правил пожарной безопасности,
помня о необходимости систематического проведения профилактики.

Свойства сжиженного газа

Газ для баллонов несколько отличается от природного магистрального топлива. Для него характерны:

• более высокий коэффициент полезного действия;
• низкая стоимость топлива;
• простота применения;
• возможность использования разнообразного оборудования.

Производится такое топливо на основе пропана. Оно безопасно для здоровья человека и не оказывает вредного воздействия на окружающую среду.

Химическая формула — C3H8 — говорит о принадлежности к углеводородам класса алканов. Естественным источником является природный газ, который выделяется крекингом нефтепродуктов при отделении попутных нефтяных газов как побочный продукт.

Пропан представляет собой газ, принадлежащий классу алканов и не имеющий цвета и запаха

В чистом виде пропан не обладает каким-либо запахом, а известный аромат ему придают специально вносимые добавки. Их используют в целях идентификации при образовании протечек. Пропан малотоксичен, но обладает воздействием на центральную нервную систему слабого наркотического характера.

Область применения пропана

Самая обширная сфера использования пропана — в качестве топлива. Он используется:

• в промышленности — для выполнения газопламенных работ и сварки металлов в конструкциях неответственного назначения;
• в строительстве — для отопления производственных и объектовых помещений;
• в дорожных работах при разогреве битума и поверхности дорожного полотна;
• в пищевых отраслях промышленности — в газовых плитах и водогрейных колонках.

Одной из новых сфер применения пропана является его использование в качестве автомобильного топлива. Оно дешевле бензина или дизтоплива и положительно влияет на увеличение ресурса двигателей внутреннего сгорания.

№6. Схема разводки труб

Система отопления может быть реализована одним из таких вариантов:

• однотрубная схема. Требует минимального количества материалов, относительно проста в монтаже, поэтому часто используется для обустройства отопления загородного дома, причем может даже организоваться самостоятельно. Минус заключается в том, что разные помещения прогреваются неравномерно, поэтому подойдет однотрубная схема только для не очень больших загородных домов. Теплоноситель от котла поступает в первый радиатор, затем перетекает во второй, третий и т.д., постепенно охлаждаясь и возвращаясь обратно в котел;

• двухтрубная схема более совершенна и предусматривает подачу теплой воды к радиатору по одной трубе и ее отвод по другой трубе от каждой батареи по отдельности. Такая разводка позволяет всем радиаторам нагреваться равномерно, да и температуру каждого с помощью специальных запорных вентилей можно будет регулировать отдельно. К недостаткам относится более сложный монтаж и более высокие затраты.

Классификация систем газового отопления

Природный газ — это энергоноситель, который подается потребителю:

1. под давлением по централизованной магистрали;
2. в сжиженном состоянии, посредством заправки специализированных ёмкостей – газгольдеров или баллонов.

В первом случае, газ поступает по центральной трубе непосредственно в распределительное устройство, которое выравнивает давление между бытовой системой газоснабжения и магистралью. Только после этого природный газ поступает в жилище непосредственно к теплогенератору. Во втором варианте роль распределительного устройства играет редуктор. Именно это приспособление выравнивает давление между ёмкостью и точкой потребления.

Независимо от типа системы, наиболее востребованным у наших соотечественников является следующее газовое оборудование для отопления частного дома: газовый отопительный котел, конвектор. Далее будут рассмотрены конструктивные особенности, достоинства и недостатки централизованной и автономной системы обогрева загородного дома природным газом.

Автономное газовое отопление загородного дома применяется в том случае, если рядом с постройкой не проходит магистральный газовый трубопровод или давление газа в нем слишком мало для нормальной работы отопительных устройств.

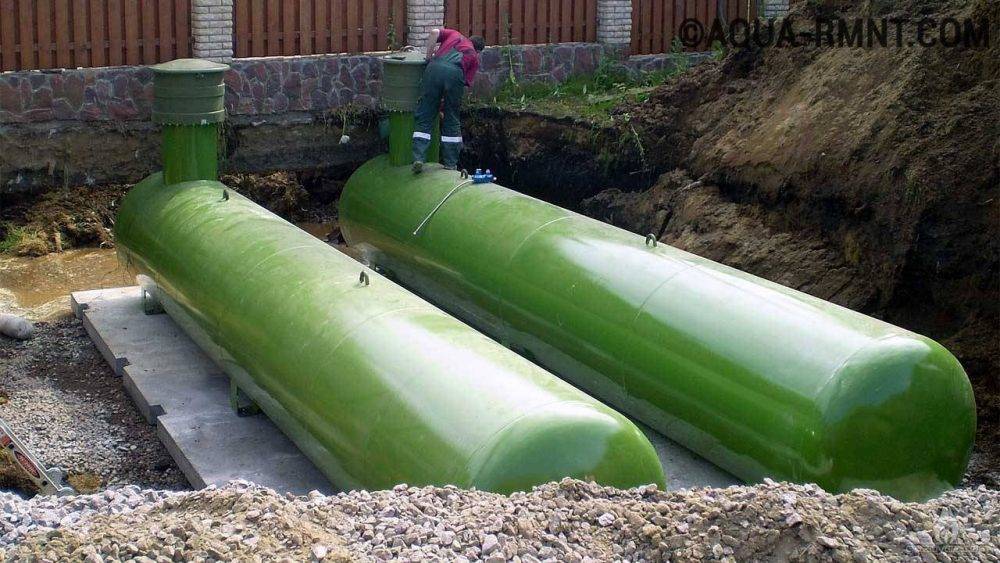

Преимущества и недостатки автономки

Принимая решение о проведении автономной системы газификации своего участка, нужно трезво оценить все преимущества и недостатки этого метода как с точки зрения финансов, так и в сфере обеспечения безопасности.

Плюсы автономной системы газового снабжения:

1. Отопление и подогрев воды газом обходится дешевле, чем использование других видов топлива (электричество, дизель) для этих целей.
2. При отсутствии вблизи дома газовой магистрали, обустройство автономной системы является самым эффективным выходом из положения.
3. Функционирование газовых приборов и устройств внутри дома никак не зависит от наличия газа в общей магистрали, потому что система полностью автономная от любых внешних факторов.
4. При наличии всех разрешительных актов и проектной документации провести газопровод по участку и в дом, установить резервуар и заправить его можно в течение пары дней, в отличие от подключения к магистральному газопроводу, который требует множества согласований, отнимающий деньги и время.
5. Разместить емкость и газопровод можно в любом удобном месте на участке, соблюдая нормы проектирования.
6. Гибкость в установке и подключении дополнительного оборудования.
7. Экологичность и безопасность применения сжиженного углеводородного топлива для системы отопления.
8. Широкая сфера использования СУГ: отопление, получение электроэнергии, работа котлов, нагрев воды, приготовление и подогрев пищи.
9. Большой запас работы оборудования, которое не требует ремонта и обслуживания специалистами на протяжение долгого периода времени.
10. Гарантированный срок эксплуатации газгольдеров от некоторых отечественных и европейских производителей (30-40 лет), однако реальный срок службы таких резервуаров превышает 50 лет.

Отрицательных сторон у автономной системы газоснабжения также немало:

1. Монтаж газгольдера допустим не на каждом — его площадь должна быть равна или превышать 6 соток, расстояние от дома до резервуара должно быть не менее 10 м. Кроме того, нужно обеспечить проезд газовоза для заправки цистерны.
2. Существенные затраты на обустройство автономной системы, включая оборудование, оплату монтажных работ, протекторы для защиты емкости. Стоит учесть ежегодные траты на обслуживание и технический осмотр системы, доставку и заправку газгольдера.
3. Не в каждом регионе имеется много фирм, осуществляющих доставку и заправку домашних цистерн. Это приводит к зависимому положению от одной фирмы, которая может не вовремя доставить топливо или установить завышенные тарифы.
4. Необходимость постоянного контроля за состоянием емкости для хранения СУГ и трубопровода из-за возможной утечки газа.
5. У цистерны все же ограниченный срок эксплуатации, через 25-40 лет ее все же следует заменить.
6. При покупке дешевого газгольдера низкого качества высока вероятность поломки редуктора из-за попадания в него воды, что приведет в выходу из рабочего строя всей системы.
7. Использование СУГ обходится дешевле электричества и дизельного топлива, но дороже дров и угля.

Водяная газовая система отопления частного дома

Наиболее распространенной системой отопления является водяная: роль носителя тепла выполняет вода, которая циркулирует по замкнутому контуру трубопровода. В котле вода нагревается, далее передает тепло по трубам и радиаторам (батареям) отопления.

Такая система газового отопления частного дома имеет несколько достоинств:

• вода является эффективным теплоносителем;
• система циркуляции – замкнутая, поэтому после первоначального заполнения объем воды не должен изменяться;
• водяное газовое отопление частного дома видео, которое можно посмотреть ниже, покажет, что такую систему можно обустроить самостоятельно;
• в такой системе просто создать контур, который обеспечивает равномерную подачу тепла в каждое помещение.

Среди недостатков водяной газовой системы отопления:

• радиаторы отопления нужно постоянно держать в чистоте, так как при покрытии пылью эффективность обогрева помещений будет ниже;
• в сравнении с воздушным отоплением, водяное после включения не сможет обеспечить такое же скорое нагревание воздуха;
• элементы, которые входят в систему водяного отопления, часто могут трескаться, коррозировать и т.д. Это может не только ухудшить микроклимат в доме, но и стать причиной порчи интерьера помещений;
• к качеству носителя тепла – особые требования: в воде должно быть минимизировано количество солей;
• отопление нельзя просто взять и выключить зимой, когда на улице очень холодно, так как это может привести к замерзанию воды, которая увеличится в объемах и разорвет трубы. Поэтому газовое отопление частных домов такого типа не подойдет для дач, где хозяева бывают не часто, особенно в зимнее время.

Проектирование и монтаж газового отопления

Одно из главных требований к котельной с газовым котлом – правильная вентиляция.

Прежде чем приступать к активным действиям, для системы отопления разрабатывают специальный проект с учетом особенностей дома. Если монтаж системы отопления в частном доме и мелкие работы можно выполнить самостоятельно, то проектирование – это тот этап, на котором не стоит экономить
. Проектирование позволит рассчитать характеристики оборудования, сократить затраты на расходники и материалы, высчитать окончательную стоимость работ и монтажа. Проект включает:

• эскиз;
• технико-экономическую разработку;
• составление монтажных схем;
• составление рабочего проекта.

На итоговые данные влияет толщина стен, высота потолков, состояние окон, число проживающих в доме, наличие и площадь теплых полов, количество санузлов.

Действия по этапам

Порядок действий выглядит следующим образом:

1. Составление и утверждение проекта и учредительных бумаг. Газовая служба дает добро на установку лишь после предоставления проекта котельной
   , контракта с монтажной бригадой, требуется также заключение договора о полномочиях и ответственности сторон. Чаще всего газовщики отвечают за подведение газа, а проект, установка и сервис осуществляет обслуживающая организация.
2. Покупка газового оборудования, комплектующих и расходных материалов. Проект хоть и выдвигает требования к оборудованию, но ценовую категорию выбирает покупатель. Чрезмерная экономия может повлечь дополнительные траты или ремонт.
3. Врезка в газопровод и подключение дома к общей линии.
4. Установка и подключение котла к системе.
5. Подача теплоносителя в систему, выполнение пробных запусков и проверки.

3 Оптимальная схема разводки

В зависимости от показателя мощности отопительной установки, площади и этажности дома может различаться схема разводки теплового контура. Их принято разделять на несколько основных параметров:

• в зависимости от типа разводки она может быть лучевой, одно- и двухтрубной;
• по направлению — горизонтальной и вертикальной;
• в зависимости от числа контуров — одно- и двухконтурной;
• по типу циркуляции — естественной или принудительной.

В идеале выбор схемы газового отопления в частном доме должен выполнять специалист, обладающий большим практическим опытом работы. Только так можно будет обеспечить максимально возможную эффективность теплогенератора и отсутствие проблем с обогревом.

1 Описание оборудования

Популярность автономных отопительных котлов на газе объясняется доступностью и дешевизной этого вида топлива. Сегодня многие посёлки и районы индивидуальной застройки имеют центральное газоснабжение, что даёт возможность домовладельцам полностью решить проблемы с обогревом строений. Использование природного газа позволяет сократить затраты на отопление частного дома в 2 раза по сравнению с твердотопливными установками.

Схема отопления и водоснабжения от газового котла станет отличным выбором для частного дома с круглогодичным проживанием. Это наиболее экономичный вариант, который одновременно решит проблемы с горячей водой и обогревом. При этом стоимость такого оборудования с двумя контурами будет ниже, чем приобретение по отдельности газового котла и электрического бойлера.

№5. Схемы газового отопления загородного дома

Система газового отопления с котлом работает достаточно просто: теплоноситель нагревается, получая теплоту от сгорания газа, циркулирует по трубам и радиаторам и возвращается в котел уже остывшим. Циркуляция теплоносителя по системе может быть:

• принудительной;
• естественной.

Естественная циркуляция осуществляется за счет использования расширительного бака, который крепят в самой высокой точке дома, и обеспечивается разницей плотности горячей и холодной воды: нагретая вода с меньшей плотностью вытесняется более холодной водой вверх. Поднявшись в верхнюю точку отопительной системы, нагретая вода самотеком поступает во все радиаторы и трубы отопления, а когда возвращается в котел, она уже имеет меньшую плотность. Цикл повторяется

Для осуществления естественной циркуляции важно, чтобы котел был ниже радиаторов, и чем больше разница в уровне, тем лучше. Горизонтальные участки труб выполняют под наклоном, чтобы обеспечить более высокую скорость стекания горячей воды к радиатору, и холодной – к котлу

Кроме того, лучше брать полипропиленовые трубы с намеренно завышенным диаметром, и чем меньше будет изгибов и поворотов, тем лучше.

Принудительная циркуляция осуществляется при помощи насоса, причем у некоторых современных котлов он уже встроен. Установка насоса позволит решить массу проблем и поставить котел в любом удобном месте, пренебречь наклоном труб, но обернется более высокими счетами за электроэнергию. Ничто не мешает пользоваться преимуществами обоих систем: можно использовать насос, когда есть электричество, а вот когда с ним возникнут перебои, – положиться на естественную циркуляцию.

2 Рабочие узлы

Система газового отопления и водоснабжения частного дома в каждом конкретном случае планируется индивидуально в зависимости от особенностей строения, режима эксплуатации техники, а также климата в регионе. Стандартная схема включает следующие элементы:

• отопительный котёл, автоматика управления, дымоход и приборы контроля;
• отопительный трубопровод;
• нагревательные приборы, в том числе тёплый пол и радиаторы;
• дополнительное оборудование — циркуляционный насос, коллекторный узел и расширительный бак.

В двухконтурных системах дополнительно устанавливается утеплённый бак, в котором хранится нагретая в котле вода. В последующем жидкость используется для технических нужд домовладельцев. Котлы могут дополнительно оснащаться предохранительными и температурными клапанами, контрольными манометрами и имеют соответствующую запорную и регулировочную арматуру.

Использование более одной ёмкости для подачи газа

Иногда практикуется установка нескольких газгольдеров. Они могут использоваться как поодиночке, так и соединёнными между собой по жидкой и паровой фазам. Это позволяет увеличить объём хранимого газа и увеличить площадь его испарения. Соединённые ёмкости можно заправлять как поодиночке, так и несколько одновременно.

В системе из двух газгольдеров одно из устройств может использоваться как резервное или как отдельный источник газификации части строений на участке

Спаренные ёмкости позволяют более эффективно регулировать режим управления обеспечением газом и увеличить межзаправочный период.

Следует помнить, что газгольдер нужно устанавливать не более, чем в сорока метрах от места расположения заправочной цистерны.

Плюсы и минусы газовых систем разного типа

Каждый тип системы имеет свои преимущества и недостатки.

Водяная

• схема с частичной рециркуляцией.
• благодаря широкому использованию на рынке много специалистов и оборудования;
• возможность обустроить тёплые полы;
• достаточная экономичность.

Минусы:

• схема с частичной рециркуляцией.
• проблемы теплоносителя (вода замерзает, антифризы потенциально опасны для здоровья);
• длительный нагрев дома;
• увеличение веса здания и нагрузки на фундамент;
• зависимость от наличия электроэнергии.

С воздухом

• схема с частичной рециркуляцией.
• более дешёвый способ обогрева в сравнении с жидкостным;
• высокая скорость нагрева помещений;
• нет проблем с жидкостным наполнением труб, как и самих труб и радиаторов;
• дополнительные функции (очищение, увлажнение воздуха, возможность кондиционирования);
• безопасность.

Минусы:

• схема с частичной рециркуляцией.
• сложности монтажа (систему делают при строительстве дома, позже сложно скрыть воздуховоды);
• необходимость техобслуживания;
• на рынке меньше оборудования и специалистов;
• энергозависимость.
