Виды фасадных панелей с утеплителем + технология утепления фасада частного дома

Проверенный, эффективный, но редко применяемый

Самый классический способ понизить потери тепла — отделать фасад штукатуркой.

В противовес скептическим мнениям приведем факты:

• смеси с применением керамзита легкие, обладают низкой теплопроводностью;
• применение армирующих сеток позволяет создать прочный толстый слой штукатурки;
• для деревянных домов оштукатуривание может стать отличным выходом не только в разрезе утепления, но и выравнивания поверхности стены перед монтажом основной фасадной системы.

Основной недостаток штукатурки — низкая прочность.

Однако при условии стабильности стен (усадка строения завершена) слой отделки при правильном выборе материалов может существовать много лет без снижения характеристик, но воздействие влаги и перепадов температур очень негативно влияет на срок службы.

Фасадные плиты, их виды и размеры

Облицовка панелями из пенополистирола преследует две цели:

• улучшение внешнего вида дома;
• утепление стен для снижения энергопотребления и создания более комфортных условий в помещениях.

За эстетичность отделки отвечает наружный декоративный слой: различные материалы имитируют кирпичную кладку, кладку из натурального камня, фактурную штукатурку, древесину ценных пород.

Фасадные панели из пенополистирола представляют собой одно-, двух— или трехслойные плиты для наружной отделки с одновременным утеплением. Поскольку государственного стандарта на размеры плит нет, каждый производитель изготавливает их в собственной линейке размеров, конструируя свои замковые соединения для предотвращения появления мостиков холода.

Однослойные плитки изготовлены из пенополистирола и имеют наружный тонкий защитный слой из пленки или акриловой шпатлевки. Так как ППС разлагается на свету, наличие отделочного слоя обязательно.

Двухслойные плиты состоят из утеплителя толщиной 40…100 мм и наружного облицовочного слоя. Этот вид отделочных панелей часто называют «термопанель». Такие плиты очень разнообразны по цвету и фактуре поверхности. Трехслойные панели — не что иное, как сэндвич-панели с пенополистирольным утеплителем.

Монтаж панелей для утепления фасада

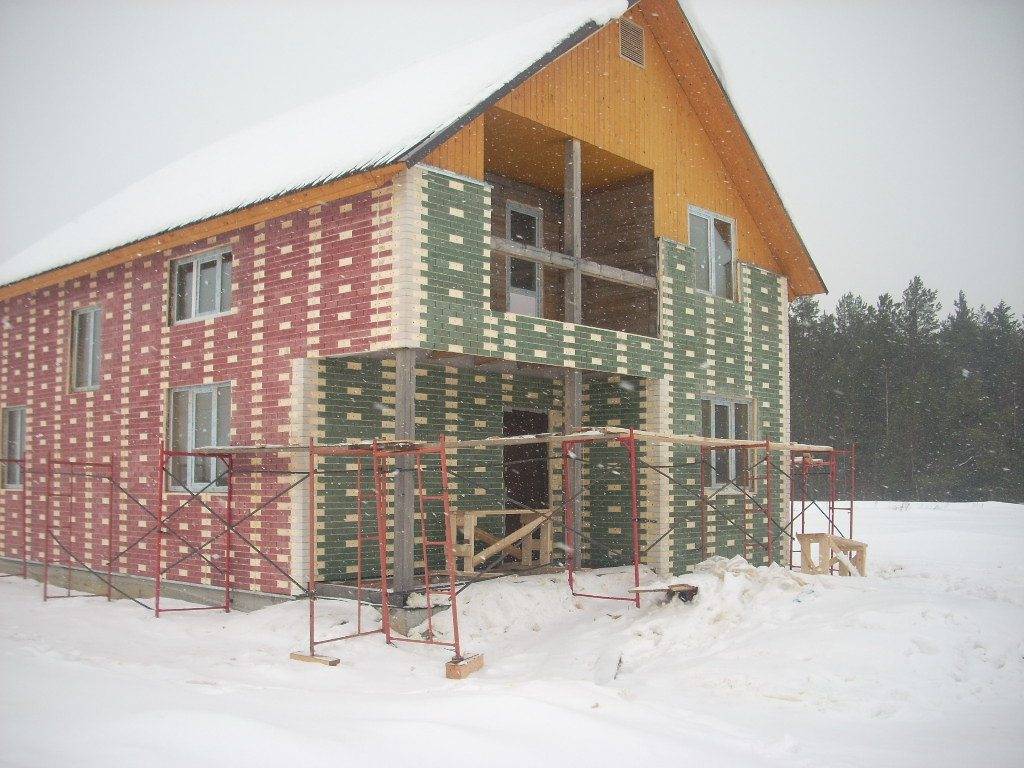

На фото леса для монтажа теплоизоляции

Фасадные утепленные панели требуют соблюдения чёткого порядка действий. Инструкция по утеплению фасадов зданий состоит в следующем:

• Производится отбивка отметок нижних фасадных элементов с установкой цокольного профиля;
• Выполняется отбивка высоты первого ряда элементов утепления фасада;
• Намечаются по линиям соединений элементов фасада вертикальные маяки;
• Производится с левой стороны здания разметка под установку первой панели;
• На цокольный профиль для укладки первого ряда наносят полиуретановую пену;
• Производится монтаж панелей начального ряда в по инструкции к теплоизоляторам;
• В швах облицовочных плиток производится сверление отверстий для дюбелей, и крепятся фасадные панели;
• Пеной заполняются полости между горизонтальными и вертикальными фасадными элементами, между ними и стеной;

На фото теплоизоляция частного дома

• Следующий этап следует посвятить устройству деформационных швов;
• Для некратных или крайних мест и отделки проемов, производится раскрой по размерам с последующей установкой элементов;
• Выполняется обработка полостей пеной по резанным и другим необработанным деталям;
• Подготовка отверстий под дюбели для установки декоративных фасадных элементов, установка данных элементов;
• Производиться затирание швов между плитами и фасадными элементами;
• Отделка наружных коммуникационных систем, установка различных выносных элементов.

Аналогично проводится утепление лоджии изнутри.

Технология нанесения

Два компонента подаются в смесительный бачок. Там под давлением они смешиваются и с помощью пистолета распыляются на обрабатываемую поверхность. Через несколько секунд смесь резко увеличивается в объёме и быстро застывает.

Способ нанесения пенополиуретана

Пенополиуретан во всех отношениях качественный материал. Экономия времени и средств может составлять 50-70% в сравнение с использованием традиционных утеплителей. Работы можно проводить круглый год. Технологии не стоят на месте, поэтому утепление строительных конструкций с помощью пенополиуретан будет становиться всё дешевле и надёжнее.

Методика утепления пенопластом, пеноблоками, термопанелями

Технология утепления фасада пенопластом, ППУ, термопанелями, пенобетоном выглядит практически одинаково:

• Выравнивается стена, в условиях панельного строительства — герметизируются швы.
• Производится обработка поверхности проникающими грунтовками, при необходимости — с защитой от образования плесени.
• Наносится первичный слой клеевого состава, после чего монтируются панели.
• Утепление пенополиуретаном, пенобетоном, пенопластом чаще всего производят, применяя дюбеля-зонтики.

Схема утепления фасада

• После монтажа утепления, производится финишная обработка поверхности.На нее наносится тонкий слой клеевого состава, монтируется пластиковая армирующая сетка, после чего накладывают слой финишной штукатурки.
• Для создания аккуратного внешнего вида применяются декоративные смеси либо производится окрашивание.

Альтернативные виды утеплителей для крыш

Кроме ППУ применяются:

• Пенопласт.
• Минвата.
• Стекловата.
• Эковата.
• Изовер.
• Керамзит.
• Целлюлоза и т.д.

Перечисление всех видов утеплителя, пригодных для использования на крыше, довольно велик, но используются всего несколько видов — минвата, изовер, эковата и некоторые другие. Причинами тому являются цены и неудовлетворительные характеристики ряда материалов.

Например, способность впитывать воду

для утеплителянедопустима , поскольку от этого исчезают все теплопроводящие качества. Такие проблемы, например, есть у стекловаты. Кроме того, ряд материалов подвержен слеживанию, отчего изменяется толщина слоя и снижаются показатели.

Обратите внимание!

Из перечисленных наиболее предпочтительна базальтовая минвата

, как самый эффективный материал по всем показателям. Но и с ней нельзя работать без создания защитных слоевгидро- и пароизоляции , так называемого кровельного пирога, без чего материал постепенно теряет свои свойства. Рекомендуем вам ознакомиться со статьей на тему — «утепление крыши минеральной ватой своими руками».

В целом, надежная изоляция от водяных паров или брызг позволяет использовать любой утеплитель, если выбор невелик, надо только знать его сильные и слабые стороны и учитывать их при установке.

Заливка пенополиуретана

Оборудование для заливки пенополиуретана

Если ингредиенты смешиваются без доступа воздуха, то образуется монолитная, ровная струя, которую можно впрыснуть в ограниченную полость. Этот процесс называется заливкой пенополиуретана. Для этого необходимо использовать заливочную головку (показана на фото ниже в работе и крупно).

Заливка ППУ в форму	Заливочная головка

Отличительная особенность данной технологии – экономичность. Достаточно покрыть смесью ингредиентов дно формы, и через 20-25 с композиция увеличивается в объеме, заполняя все пространство. Другая отличительная черта – возможность получать изделия любого рельефа.

Благодаря этому, технология заливки пенополиуретана позволяет производить широкую гамму различных изделий:

• теплоизоляционные скорлупы;
• плиты, сэндвич-панели, панели с облицовкой, термопанели;
• термолари, элементы холодильников;
• терки, багеты, лепнина;
• элементы мебели;
• пчелиные улья;
• элементы воздуховодов и системы вентиляции…

…и многое другое!

Скорлупы и мебельный декор в формах	Декор для интерьера
Строительные терки	Теплоизоляционные плиты
Скорлупы	Полуцилиндры
Плита с облицовкой (элемент кровли)	Форточка (элемент системы вентиляции)
Панель с клинкерной плиткой

Еще одно перспективное направление – производство утепленного ППУ-бруса, уже давно известное за рубежом. Между двух досок заливается пенополиуретан, который, вспениваясь, «сшивает доски». Последующая обработка на станке даёт имитацию бревен. Преимущество: такой брус толщиной 150 мм по теплопроводности соответствует настоящему бревну толщиной 800 мм! Но дом, построенный из такого бруса, легче, дешевле и теплее!

Утепленный брус

Полиуретан для заливки форм

При заливке пенополиуретана, в отличие от техники напыления, требуется не только насосная станция для смешивания компонентов в заливочной головке, но и пресс-формы, в которых происходит процесс придания нужного вида готовым изделиям. С помощью форм изготавливаются скорлупы для труб, облицовочные сэндвич-панели, детали декора и мебели, плинтуса и др.

Технология производства утеплителя предполагает заливку полимерного сырья тонким слоем, после чего форма плотно закрывается. На увеличение в объеме и затвердевание необходимо до 20 секунд, после чего можно начинать процесс утепления ППУ – монтаж формованных изделий.

Итак, методом заливки полиуретановой пены возможно получить любое изделие. Главное – правильно подобрать компоненты и качественно перемешать композицию. Это обеспечит оборудование НСТ. Наша фирма также поставляет необходимые пресс-формы.

ДОЛГОВЕЧНОСТЬ И СТАРЕНИЕ

Сохранение эксплуатационных характеристик при старении (долговечность) является одним из важнейших показателей любого материала, предназначенного для использования в строительстве. Хотя жесткие ППУ применяют в этой области сравнительно недавно, уже сегодня имеются надежные данные о поведении этих материалов в течение 20 лет эксплуатации. Кроме этих данных есть результаты лабораторных испытаний на ускоренное старение, которые дополняют и подтверждают данные натурных испытаний.

Жесткий ППУ способен сохранять «равновесную» теплопроводность не менее 50 лет, а может быть, и значительно дольше. Если изделие имеет толстое сечение и доступ воздуха к нему ограничен, то можно гарантировать сохранение эксплуатационных свойств в течение очень длительного времени. Результаты промышленной эксплуатации подтверждают поведение ППУ в лабораторных условиях. Доказательством высокой долговечности жесткого ППУ служат многочисленные примеры, когда на промышленных объектах этот пенопласт «работает» уже более 15 лет, и за это время никаких нареканий потребителей не было.

Результаты натурных испытаний вновь подтвердили высокую репутацию ППУ у строителей. Двадцатилетний опыт успешной промышленной эксплуатации жесткого ППУ позволил выявить не только пределы возможностей, но и «дополнительные» достоинства этого материала, к числу которых относится, прежде всего, способность сохранять низкую теплопроводность в течение длительного времени. К тому же было установлено, что во всех случаях, когда ППУ вел себя неудовлетворительно, он или имел с самого начала низкое качество, или слишком жесткими были условия эксплуатации (температура выше 100°С; постоянный контакт с жидкостью или газом, подаваемыми под высоким давлением, и т.п.).

3 Требуемое оборудование и материалы

Чтобы утеплить фасад деревянного, либо кирпичного дома своими руками используя утеплитель Изовер Оптимал или любой другой, вам необходимо иметь следующие инструменты:

• Веник, металлическая щетка – чтобы очистить фасад от пыли и загрязнений;
• Малярные щетки – чтобы покрыть фасада грунтовкой;
• Ножовка и канцелярский нож – чтобы подогнать пенополистирол по размеру;
• Шпатель – чтобы разровнять клей на поверхность утеплителя и для выполнения шпаклевочных работ;
• Скобяной пистолет – для монтажа на фасад деревянного дома пароизоляционной пленки;
• Ведро, мастерок – чтобы размешать шпаклевочный состав клей для пенополистирола;
• Дрель – для просверливания отверстий в стене под фасадные дюбеля.

Смета на расходные материалы следующая:

• Грунтовка глубокого проникновения;
• Клей для пенополистирола;
• Жидкий пеноизол;
• Фасадные шпаклевочные смеси;
• Пароизоляционная пленка (если вы будете утеплять фасад деревянного дома);
• Фасадные дюбеля с зонтикообразными шапками;
• Стеклопластиковая шпаклевочная сетка;
• Декоративный материал, посредством которого будет выполняться отделка утепленного фасада.

Дом, утепленный пенополистиролом ПСБ 25Ф

Теперь несколько рекомендаций, которые необходимо учитывать, когда составляется смета на стройматериалы. Грунтовки глубокого проникновения лучше всего брать от фирмы Ceresit, к примеру, хорошо себя зарекомендовала грунтовка CT-17, которая отлично подойдет для стен как деревянного, так и кирпичного дома.

Фасадный шпаклевочный состав должен обладать полной водонепроницаемостью. Лучше всего себя проявляют акриловые фасадные шпаклевки. Если позволяют финансы, то идеальным вариантом являются полимерные фасадные шпаклевочные составы, отзывы свидетельствуют, что после засыхания они образуют полностью гидрофобную поверхность.

Чтобы крепить панели пенополистирола, нужен клей, не имеющий в своем составе органичных растворителей. Хорошо подойдут следующие варианты:

• Клей Ceresit CT-85 от фирмы «Ceresit» на утепление фасадного остекления;
• Клей Изолемфи от фирмы «Эмфи»;
• Клей Стоптер К20 от фирмы «Атлас»
• Клей Глимс-КФ от фирмы «Глимс Продакшн»;
• Клей Стайрофикс от фирмы «Terraco».

Что за бутерброд и чем его едят?

Фасадные панели для наружной отделки дома по своей сути представляет «бутерброд», который состоит из двух или трех слоев:

• Декоративный облицовочный слой;
• Утеплитель;
• Внутренняя основа.

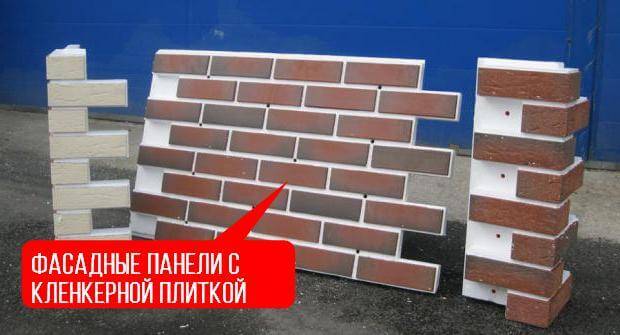

Чаще всего на отечественном рынке встречаются клинкерные панели для фасада. Этот вид утеплительных систем представляет собой слой пенополистирола или пенополиуретана в который в процессе производства утоплена клинкерная плитка. Клинкер — это прочный материал из глины, который изготавливается при температуре более 1000 градусов по Цельсию.

Ради справедливости стоит сказать, что существует и панели, покрытые металлом и декоративной штукатуркой. Почему чуть выше такой вид утепления был назван полуфабрикатом? Например, потому, что человек сам может покрыть стену пенопластом и наклеить на него клинкерную плитку. Однако, такой подход потребует куда больше времени, и по итогам будет сильно отличаться по эстетическим свойствам.

Фасадные панели под кирпич путем вспенивания пеноплистирола или ППУ (пенополиуретана), а потом под давлением, как бы, впаивают в массу клинкерную плитку. В итоге получается прочный фасадный элемент. Для отрыва плитки нужно приложить усилие в 300 кг. Руками будет очень сложно. Хотя, ради справедливости стоит казать, что даже поврежденный элемент панели можно легко восстановить с помощью монтажной пены. Нужно купить подходящую клинкерную плитку (или использовать ту, что отпала и нанести небольшой слой пены на плитку и на место, куда она должна быть приклеена. После чего аккуратно приложить плитку на ее исходное положение. Чуть ниже мы обсудим и три минуса термопанелей. Но, так как один из них связан с монтажом, этот вопрос будет обсуждаться в соответствующем разделе.

Преимущества и недостатки

Главным преимуществом термопанелей, которыми отделывается фасад дома, является эффективная теплоизоляция здания – 50 см пенополиуретана заменяют кирпичную кладку толщиной 1 метр. При этом даже через несколько лет эксплуатации, когда оштукатуренные поверхности уже меняют цвет и осыпаются, теплопанели сохраняют и цвет, и прочность, и тепловые характеристики. Такому материалу не требуется ни специальная очистка, ни особый уход. Выдерживая и любые погодные условия, и механические воздействия, он прослужит не менее 30 лет.

Монтировать теплопанели проще других материалов, используемых для отделки дома снаружи. Для этого они оборудованы специальным крепежом, позволяющим минимизировать возможность повреждения термопанелей при установке. Процесс утепления стен таким способом можно назвать инвестициями в будущее, когда с минимальными затратами времени и средств создаётся последующая экономия и на ремонте, и на отоплении.

Владельцу частного дома, наверняка, подойдёт такое преимущество материала, как эстетический внешний вид. Тем более что широкий ассортимент современного рынка позволяет выбрать панели, поверхность которых имитирует и кирпич, и натуральные камни. Также доступны материалы различных цветов. В результате отделка фасада увеличивает ещё и уникальность здания.

Недостатков облицовочные панели с утеплением имеют немного:

• возможность установки только на идеально гладкие ограждающие конструкции. Даже небольшая неровность может привести к перекосу панели и снижению её теплозащитных свойств;
• повышенная по сравнению с другими материалами стоимость, как самой теплоизоляции, так и её установки. В основном, это примерно одинаковые суммы – не стоит экономить на монтаже, так как при его некачественном проведении места соединения отдельных элементов могут разойтись всего через несколько лет;
• образование конденсата под панелями, если между ними и стенами дома не оставить небольшой зазор(не менее 4х см). Также стоит учитывать коэффициент паропропускания (отношение толщины к паропроницаемости) ограждающих конструкций, который должен быть выше аналогичного показателя утеплителя.

Подготовительный этап

Для выполнения системы утепления фасадов, в первую очередь, необходимо подготовить леса, установка которых требует соблюдения определенных требований:

• от стены до стойки лесов не менее 400 мм,
• леса имеют заход за угол сооружения не менее двух метров,
• для их крепления используются, по возможности, дверные, оконные проемы.

Подготовка стен

Утепленные панели для фасада можно устанавливать на ровную, заранее подготовленную поверхность стен дома новой или старой постройки. Если объект не отвечает этим требованиям, нужно провести дополнительные подготовительные работы, поскольку этот момент имеет влияние на основные эксплуатационные качества утепления.

Иными словами, необходимо выровнять стены, укрепить или отбить осыпающуюся штукатурку или плитку, если она есть.

Расчёт

Перед выбором теплоизоляции следует провести её расчёт. Исходные данные берут из СНиП II – 3 – 79*. Внутреннюю температуру принимают равной 20 градусам, средняя наружная температура равна -6,6 градусов.

В году в среднем бывает 214 дней с температурой ниже 8 градусов. Приведённое сопротивление теплопередаче для жилых помещений равно 3,39.

Расчет толщины теплоизоляции:

R0тр = 1/aн + d1/l1 + … + dn/ln + 1/aв

где d – толщина слоя, м;

l – коэффициент теплопроводности, Вт/м;

aн и aв – коэффициенты теплоотдачи, Вт/м.С.

Самостоятельная отделка фасада панелями

Выполнить монтаж фасадных панелей своими руками легче, чем ровно уложить плитку или обшить дом вагонкой, прибивая каждую доску

Учитывая большие размеры панелей, важно правильно рассчитать количество. Площадь фасада делят на площадь одной панели, добавляя примерно 10-15% на резку или порчу

Полезное: Льняной утеплитель: натурально и экологично

Стены из паропроницаемых материалов необходимо защитить с внутренней стороны мембраной. В зависимости от материала термопанелей, существует различие в креплении, но есть основные общие этапы:

1. Проверка геометрии фасада — при значительных неровностях требуется дополнительная обрешетка. При проверке вертикальности углов допускается отклонение 30 мм. Если дом построен из бруса – обрешетка обязательна.
2. Монтаж обрешетки. Обрешетку выполняют из металлических профилей или бруса. Деревянные элементы необходимо перед креплением обработать антисептиком.
3. Перед началом монтажа определяют «нулевой уровень», выравнивают горизонталь, устанавливают стартовую планку, закрепляют ее на профиле саморезами. В стартовую планку устанавливается первая панель, следующая одевается на ее паз и так далее.
4. Крепление обшивки на цоколь здания, затем на фасад с помощью саморезов (примерно 8 шт. на кв. м, чтобы обеспечить равномерный прижим.
5. Монтаж угловых элементов.
6. Оформление дверных и оконных проемов. Производители фасадных систем изготавливают специальные профили для обработки проемов под индивидуальные размеры.
7. Установка водостоков.
8. Затирка (для клинкерных панелей).

С креплением отделочных панелей своими руками справится новичок, сэкономив на оплате наемных рабочих. Все фасадные системы имеют свои особенности, поэтому перед началом работ следует ознакомится с рекомендациями производителей.

Разновидности

Термопанели классифицируются по видам декоративной отделки и по материалам утеплителей.

Утеплители различаются по плотности и эксплуатационным особенностям.

В производстве используются четыре материала:

• Экструдированный пенополистирол. Плотность – 35 кг/м3. Обладает сравнительно высоким коэффициентом влагопоглощения, вкупе с наличием внутренних пустот данная особенность может приводить к попаданию влаги в утеплитель и развитию колоний микроорганизмов. Срок эксплуатации – 15 лет.
• Пенополиуретан (ППУ). Плотность – 40 кг/м3. Характеризуется не горючестью, лишен недостатков пенополистирола. Срок эксплуатации вспененного полиуретана – 50-60 лет.
• Пенопласт. Плотность – 20 кг/м3. Самый доступный и распространенный вариант. Из-за низкой плотности обладает наименьшими теплоизоляционными характеристиками. К достоинствам пенопластовых панелей относится высокая эластичность.
• Минеральная вата. Плотность – 145 кг/м3. Из-за очень большой плотности теряет форму со временем, поэтому желательно использовать данный утеплитель с металлическим декоративным слоем.

Выделяются следующие варианты декоративной отделки:

• Клинкерная плитка. Производится из высокопластичной глины, отличается повышенной износостойкостью и низким коэффициентом водопоглащения. Клинкерная плитка создает дополнительный защитный слой, снижающий нагрузку на утеплитель. Единственным недостатком является высокая цена (импортные изделия особенно дороги). Как правило, клинкером покрываются пенополиуретановые утеплители.
• Керамогранит. Изготавливается из особого порошка под давлением при высоких температурах. В состав порошка входят кварцевый песок, глина, красители и другие добавки. Обладает хорошими эксплуатационными характеристиками, но имеет значительный недостаток – большой вес, не позволяющий его использовать для отделки домов со слабым фундаментом.
• Алюминий и сталь. Применяются при производстве сэндвич-панелей. Являются единственными вариантами, используемыми вместе с утеплителями из минеральной ваты. Алюминий отличается меньшим весом, но большей ценой, а сталь – это относительно бюджетный вариант.

Самыми популярными фактурами термопанелей являются кирпич и природный камень.

Преимущества и недостатки пенополиуретана

ПенополиуретанПенополиуретан известен как обычный поролон. В быту мы чаще встречаем мягкий, а в строительстве используют жёсткий. У этого материала структура ячеек закрытая, плиты выпускаются с кромкой, которая упрощает и удешевляет монтаж. Использование специальных составляющих делают этот материал пожаробезопасным.

Кроме плит, он выпускается в виде пены, которую наносят на поверхность специальным оборудованием. Благодаря использованию пены будут полностью отсутствовать «тепловые мостики», покрытие будет сплошным.

Обратите внимание: пенополиуретан, в отличие от пенополистирола и минваты, не нуждается в пароизоляции. Показатель водопоглощения в 12-15 раз меньше, чем у обычного пенопласта.. Основные преимущества использования пенополиуретана:

Основные преимущества использования пенополиуретана:

• Самостоятельно пенный пенополиуретан вряд ли получиться использовать в утеплении — оборудование дорогое и требуется специальная защитная одежда, включая противогаз
• низкий коэффициент теплопроводности (почти 1,5 раза выше, чем у пенопласта и почти в 2 раза больше минеральной ваты);
• влагостойкость;
• температура эксплуатации от -70 до +110 градусов;
• 30 лет — обозначенный срок эксплуатации (при грамотном монтаже значительно дольше);
• отсутствие деформации во время всего срока службы;
• устойчивость — гниение, грибок, влияние влаги не влияет на его свойства;
• обладает звукоизолирующими свойствами;
• экологичность — разрешен к применению даже на продовольственных складах.

Недостатки пенополиуретана:

• цена выше пенополистирола;
• низкая устойчивость к влиянию ультрафиолета.
