Флюгер своими руками - иллюстрированная пошаговая инструкция

Монтаж готового флюгера на крышу

Стандартный флюгер представляет собой основание, которое неподвижно закрепляется на крыше дома, стрелки указателя, которые показывают направление ветра и саму фигурку, плюс подвижную часть флюгера.

Чтобы вся конструкция выполняла свои функции, необходимо закрепить все части флюгера на крыше и верно распределить стороны света. Другими словами, расположить розу ветров в нужном направлении:

Так как флюгер постоянно подвержен сильным ветром, его крепление должно быть особенно прочным. Довольно редко его части изготавливаются из дерева, но, как показывает практика, такие изделия не отличаются долговечностью.

Если вы решили приобрести готовый флюгер, в состав его набора должен входить сам флюгер, детали, которые будут ориентировать его относительно сторон света, шток, метизы и некоторые дополнительные элементы. Давайте рассмотрим пример установки готового флюгера на крышу:

Шаг 1. Разобраться со сборкой частей флюгера вы сможете даже без инструкции – обычно все довольно просто. Просто скрепите между собой деталей и насадите их на шток.
Шаг 2. Далее всю эту конструкцию ориентируйте по компасу и закрепите при помощи шуруповерта в нужном месте.
Шаг 3. Перед тем, как воткнуть флюгер в отверстии штока, в отверстие заложите шарик. Он будет выступать в роли подшипника и снизит до минимума трение. Так сам флюгер будет более восприимчивым к ветру.
Шаг 4. Теперь вставляем флюгер в шок.

Если вы все сделали правильно, флюгер будет чувствительным к ветру и поворачиваться.

Пропеллер в конструкции флюгера

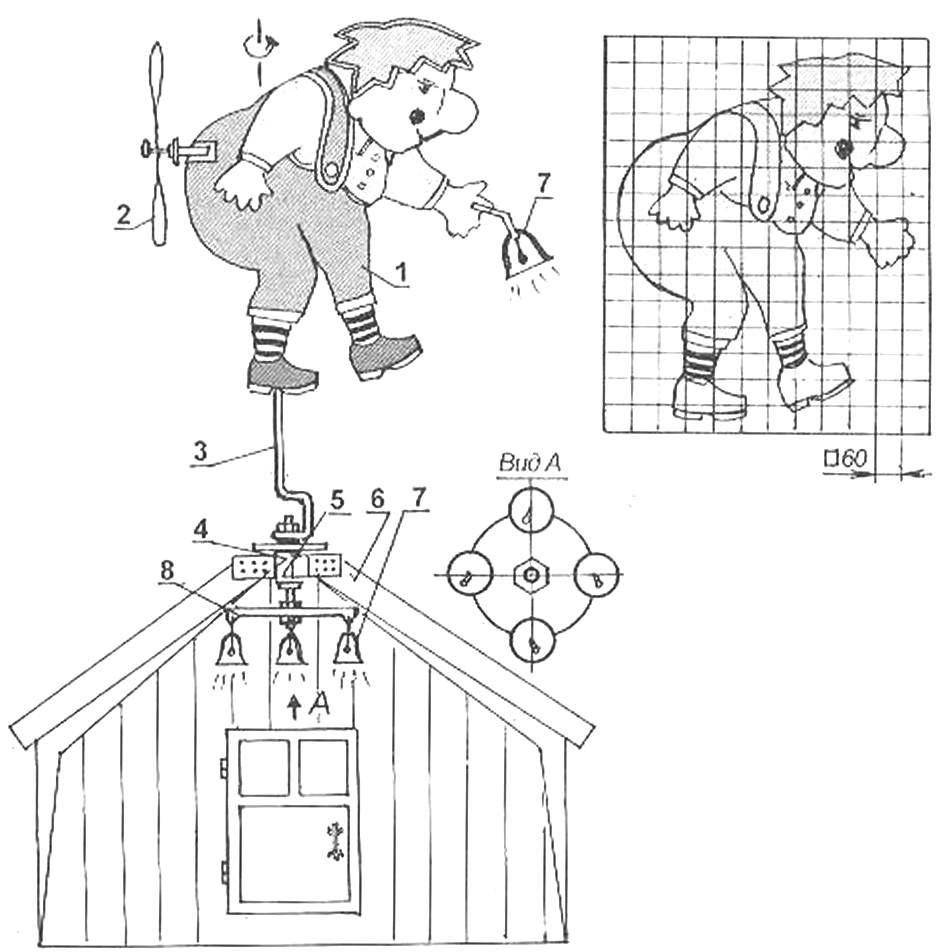

1 – фигурка Карлсона из жести или пластика;

2 – пропеллер из жести;

3 – ось (пруток Ø 8-10);

4 – узел вращения (вел. колесо);

5 – хомут для крепления узла вращения;

6 – конек крыши;

7 – колокольчики (5 шт.);

8 – дисковый кронштейн для крепления колокольчиков.

Известно, что устройство, состоящее из нескольких укрепленных на оси вращения лопастей, способно привести в движение самолет или другой транспорт. Поэтому вопрос, как сделать флюгер с пропеллером своими руками, чтобы он красиво вращался на крыше, возникает у любого домовладельца. Вся сложность устройства заключается в изготовлении этих самых лопастей. Все стальные детали – подручные средства: брусок, гвозди, кусок жести от старого корыта.

От бруска квадратного сечения ножовкой отпиливается небольшой кусок (кубик) размером 50 х 50мм.
На каждой из 6 граней при помощи линейки и карандаша чертятся диагонали, в месте их пересечения находится середина.
Прочерченные диагонали будут местами, где вставляются лопасти. В центре их пересечения на одной из плоскостей высверливается сквозное отверстие.
Кусок жести размечается по ширине бруска ножницами по металлу, отрезаются полосы в количестве 4 штук 150 х 50 мм – это будущие лопасти пропеллера. Края готовых полос можно обточить на точильном станке, чтобы убрать заусеницы.
Каждую лопасть зрительно делится на 5 частей: пятая часть (один из краев) загибается. Для этого пассатижами край лопасти (1/5 часть) подгибается под прямым углом. В итоге получаются 4 заготовки «Г»-образной формы.
Получившиеся жестяные заготовки ставятся по диагонали на боковую грань отпиленного ранее кубика. Выступающие за деревянную конструкцию куски жести (уголки) помечаются карандашом и отрезаются ножницами по кромкам кубика.
В итоге «Г» -образная заготовка с обрезанной стороны, которая будет фиксироваться на деревянном кубе, получилась остроугольной. По вырезанному шаблону обрезаются оставшиеся три лопасти.
К заготовке из дерева примеряется первая лопасть так, чтобы крайние кромки и внешний угол точно совпали с гранями куба. Затем гвоздями или шурупами жесть плотно фиксируется к дереву не менее чем в 2-х местах.
Подобная операция проводится и на остальных трех гранях. В итоге получился деревянный брусок квадратной формы, обшитый с 4-х сторон лопастями, расположенными к нему строго ортогонально (под прямым углом).
При правильной разметке и выдержанной центровке на вставленном в сквозное отверстие гвозде в качестве оси конструкция должна свободно вращаться под воздействием ветра.
Часть деревянного бруса, от которого был отрезан кубик, послужит осью. С одного конца он затачивается под конус. В него длинным гвоздем через квадратную заготовку с лопастями вбивается гвоздь.
С другого конца, обрезанного под углом в 45°, делается пропил. В него вставляется хвостовая часть: вырезанная из оставшегося куска жести пластина. Она будет разворачивать все время флюгер по направлению ветра. Пластина 140 х 190мм крепится к бруску гвоздями или шурупами в 2-х местах. Получается флюгарка.

В готовом флюгере с хвостом и пропеллером следует найти центр тяжести. Делается это экспериментальным путем. Под готовую конструкцию где-то посередине подставляется тонкий брусок. Если флюгер перевешивается в сторону хвоста, брусок сдвигается в сторону пропеллера и наоборот. Так постепенно сдвигаясь, находится «золотая середина»: обе части при этом должны оставаться в равновесии. В таком положении отмечается место на деревянном брусе, где затем сверлится отверстие под держатель. Соединив вертикальную ось крепления и флюгарку, получаем готовую конструкцию.

Дизайн

Классический флюгер обычно делается из металла высотой до 50 см в виде изображения какого-либо животного. Это могут быть петух, кошка и даже любые сказочные или мультипликационные герои, что особенно понравится детям. При желании своими руками можно сделать также деревянный самолет. Если вы хотите, чтобы флюгер выполнял декоративную функцию, позаботьтесь о том, чтобы его дизайн органично вписался в архитектуру здания и общий стиль.

При выборе типа фигурки для флюгера учтите то, что каждая несет определенное значение. Например, петух символизирует бдительность и, по старым народным поверьям, отпугивает нечистую силу. Кошка символизирует комфорт и уют в доме, а также считается охранником дома и защитником от нечисти. Сова означает мудрость, а лев – силу и власть. Флюгер в форме коня подойдет целеустремленным и благородным людям.

В странах Азии распространены флюгеры с изображением дракона как символика мудрости и духовной силы. Изображение трубочиста, по народным поверьям, принесет удачу вашему дому. Георгий Победоносец, убивающий змею копьем, является защитником дома от негатива.

Грифон говорит о силе и бдительности владельца, а также защищает дом от влияния злых сил

Интересно, что даже такой негативный, казалось бы, образ, как Баба Яга, является отличным решением: он не только привлечет внимание окружающих своей необычностью, но и защитит от злых сил

Орел защищает жилище от врагов и, являясь символом Неба и Солнца, воплощает силу, мощь и величие. Такой флюгер подчеркнет независимость владельца и покажет его социальный статус. А аист покровительствует семьям и является символом взаимопонимания. Весьма романтичный образ – корабль, летящий по небу. Также популярны древнерусская тематика: например, флюгер в форме ладьи или богатыря.

Инструкция по изготовлению флюгера пошагово

Чтобы создать работающий флюгер много сил не понадобится. Если всё делать по инструкции, то всё у вас получиться.

Первый шаг. Сверху на корпусе делают резьбу и снизу помещают в нее подшипник, соответствующий размеру. Диаметр внутри подшипника должен быть девять миллиметров.

Второй шаг. Осевой прутик необходимо проточить на специальном станке или это сделать это вручную. Протачивают прутик до толщины девять миллиметров. Если вы будете делать это вручную, то очень внимательно проверяйте параметры при помощи штангенциркуля и деталь в итоге должна быть по размеру подшипника.

Третий шаг. Необходимо приварить розу ветров к крышке корпуса, а крышку необходимо накрутить на трубку.

При монтаже флюгера сварочные работы необходимо производить с ювелирной точностью.

Четвёртый шаг. Ось вставляют в ранее просверленное отверстие, которое находиться в крышке

Очень важно точно попасть в отверстие подшипника и проверить лёгкость движения оси, но внутри подшипника ось должна быть хорошо закреплена

Пятый шаг. Из тонкой стали, которая не ржавеет, необходимо вырезать колпачок, который должен быть немного шире диаметра корпуса, его необходимо приварить над крышкой это позволит защитить прибор от снега и дождя.

Шестой шаг. Необходимо отмерить длину оси, которая будет необходима, и отрезать, что не нужно.

Седьмой шаг. Приступаем к изготовлению декоративной части флюгера (флюгарке). Эта часть определяет декоративный вид изделия. Лучше всего применить заранее подготовленный эскиз, но можно использовать и эскиз, который вы разработали сами.

Восьмой шаг. Флюгарку прикрепляют на ось при помощи сварки или пайки.

Изготовление флюгера из листовой стали

Особых отличий от вышеописанных процесс изготовления флюгера из листовой стали не имеет, разница только в применяемых технологиях.

Эскиз приклеивают к стальной пластине и вырезают мелкие элементы, контур

Листовая сталь значительно прочнее меди, что вызывает проблемы во время вырезания узора на парусе флюгера.

Лучше всего пользоваться ручным плазменным резаком, с таким аппаратом просто работать, он дает ровные кромки. Но рисунок нужно перевести с бумаги на металлическую пластину, сделать это можно при помощи фломастера.

Эскиз обвели по контуру

Линии обвели фломастером

Соответственно, все работы по сборке делаются сваркой, потом швы очищаются, металлический флюгер покрывается защитными антикоррозионными покрытиями.

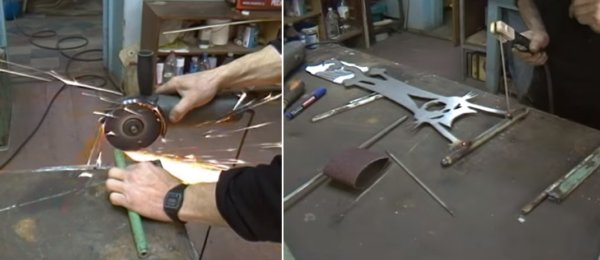

Лист прорезают сварочным аппаратом

Флюгер вырезан

К флюгеру приваривают трубку

Как уже выше упоминалось, лучше для таких изделий использовать листы нержавейки. После вырезания узора с обратной стороны листа появляются потеки металла, их обязательно надо убирать. Пользуйтесь обыкновенной болгаркой с толстым абразивным диском. Не тонким для резки металла, а именно толстым. Тонкий может треснуть, что станет причиной очень серьезных травм.

Готовый флюгер надевают на шток

На переднюю часть флюгеров надеваются металлические, пластиковые или деревянные пропеллеры.

Как сделать пропеллер

Деревянный винт пропеллера делается из граба, березы или груши. Можно использовать и хвойные породы древесины, но они довольно мягкие и быстро изнашиваются. Пропеллер делается в несколько этапов.

Шаг 1. Нарисуйте на заготовке вид сверху, для этого пользуйтесь предварительно изготовленным шаблоном. В центре высверлите отверстие под вал, диаметры должны обеспечивать свободное вращение.

Шаблоны

Рисуют вид сверху

Шаг 2. Электрическим лобзиком вырежьте заготовку, отметьте на ней углы закрученности лопастей. Они оказывают влияние на силу тяги, при увеличении значений пропеллер будет вращаться от малейших движений воздуха.

Обрезают по контуру

Шаг 3. Нарисуйте вид сбоку, снимите лишнюю толщину дерева ножом или рубанком. Обработайте место перехода лопастей в центр сердечника.

Отмечают угол тангажа

Рисуют вид сбоку

Обрабатывают верх и низ

Срезают лишнее

Обрабатывают наждачкой

Профиль должен быть плоско-выпуклым

Шаг 4. После вырезания выровняйте поверхности наждачной бумагой. На горизонтальной проволоке проведите балансировку.

Балансировка

Лакирование

Готовое изделие

Теперь осталось покрыть поверхности пропеллера прочным лаком для наружных работ и установить его на флюгер.

Как правильно установить флюгер

~~Электролобзик~~

Определение флюгера и его разновидности

Флюгер – металлическое устройство, представляющее из себя флажок и противовес. Его применение впервые было зафиксированов Европе. Конструкция является оригинальным украшением крыши и защитным элементом от попадания в дымовую трубу осадков и птиц. Зафиксированный на дымоходе флюгер эстетически дополняет кровлю, придавая ей завершенности.

Простой принцип работы состоит в следующем: потоки ветра воздействуют на противовес, направляя его в сторону воздушного потока, а флажок индицирует направление. Именно на флажок возложена декоративная роль. Его исполнение может быть в виде различных фигур: журавля, кота, зверя или человека. Еще с старорусских сказок нам знакомы терема с фигуркой петуха, ведь на древней Руси ходило поверье, что именно голос этой птицы отгоняет злых духов. Сегодня же, актуальной является фигурка корабля с парусами, считающаяся символом счастья и удачи. Изображение льва, ознаменовано символикой огромного потенциала сил хозяина, справедливости и желание продвигаться только вперед.

Различают такие разновидности флюгеров:

индицирующий потоки ветра. Такой видактуален для применения на метеорологических станциях. Даже не смотря на большое количество современного оборудования, флюгеры все еще применяются. Большую роль они играют в прибрежных городах, где направление ветра определяет работоспособность портов. Чувствительность флюгера очень высокая и даже при низком уровне ветрового потока, прибор его зафиксирует, в то время, когда современное оборудование еще не срабатывает.
Вильда. Современная разновидность флюгера, определяющая и направление, и силу ветряного потока.Данный прибор оснащен вертикальной пластиной, угол наклона которой указывает силу. с которой дует ветер.

Совет!Для самостоятельного изготовления флюгарки потребуется строго следовать пошаговой инструкции, ориентируясь на схему-чертеж.

Флюгер из фанеры

Из этого материала получится более качественная модель, чем та, что выполнена из пластика или бумаги. Здесь можно проявить огромную фантазию и выполнить флажок флюгера в виде фигурки. Для этого используют готовые эскизы и чертежи или рисуют их самостоятельно. Конструкция несколько усложнится.

Чтобы выбрать фигурку, необходимо соотнести ее с архитектурой здания, подобрать интересный сюжет. Чаще всего в качестве такого флюгера изготавливают петуха. Считалось, что он оберегает жилище от бед. Но на этом фантазия не ограничена. Умельцы делают ангелов, львов, медведей и героев мультфильмов.

Нам понадобится:

лист фанеры;
электролобзик;
саморез или гвоздь;
длинный деревянный брус;
защитная краска;
плоские бусины.

Ниже на фото представлена простейшая конструкция из фанерного листа, однако, каждый мастер может сам воплотить в жизнь свою задумку.

Начнем с того, что вырезаем все детали и склеиваем их между собой. Бусины нужны для свободного вращения конструкции вокруг оси, в качестве которой использован простой длинный гвоздь. Просверлите отверстие чуть больше, чем диаметр гвоздя. По окончании конструкцию покрывают защитной краской.

Из фанеры получатся флюгеры намного интереснее, чем из бумаги, долговечнее. Представленные на фото и в качестве эскизов варианты очень понравятся детям! Если ветер в вашем регионе не силен, прослужит такая конструкция флюгера довольно долго.

Что еще почитать по теме?

Материалы для изготовления флюгера

При выборе материала для изготовления флюгера нужно обращать внимание на практичность и лёгкость обработки. Сырьё должно быть долговечным, прочным и красивым, чтобы конструкция прослужила длительнее время, не требуя особого ухода

Существует 6 видов материала для изготовления флюгарки.

Древесина

Это лёгкий и практичный материал, не требующий для работы особых навыков и оборудования. Для изготовления прибора подойдет лиственница или осина. Перед установкой флюгер обрабатывают средствами, защищающими от пересыхания, осадков и насекомых. Возможно сочетание в устройстве деревянных и металлических частей.

Композиты

Композит — это многокомпонентный материал, состоящий из разнотипного сырья. Слои отличаются физическими и механическими свойствами. Использование композитов позволяет уменьшить вес конструкции, сохраняя механические характеристики сырья.

Для создания флюгера подойдут композитные материалы с металлической матрицей. Они характеризуются высокой жаростойкостью.

Сталь

Это довольно крепкое сырьё. Для создания кованых флюгеров используют легированную нержавеющую сталь. Материал не боится ливня или жары, обладает хорошими эксплуатационными качествами.

Медь

Металл является достаточно стойким и прочным материалом. Он выдерживает любые природные явления. Медь обладает хорошей устойчивостью к коррозии, прибор не нуждается в дополнительной защите.

Медные пластины можно найти в строительном магазине. Листы очень тонкие, они легко режутся канцелярскими ножницами. Материал довольно гибкий, поэтому из него получится любой силуэт.

Пластик

Это практичное и доступное сырьё. Для работы с пластиком не требуется никаких профессиональных умений. Материал можно разрезать ножницами, подогревать паяльником и загибать в нужном направлении. Пластик бывает разной толщины и любого оттенка. Это позволяет создать яркую и оригинальную фигуру.

Материал не портится от дождя, морозов или солнца. Однако со временем полимер теряет свою прочность. Сильный ветер может испортить изделие.

Картон

С таким сырьём могут работать дети в познавательных целях. Флюгер из картона прослужит всего несколько дней. Дети могут познакомиться с принципом его работы. Прибор будет испорчен дождем или сильным ветром.

Инструменты и материалы для изготовления

Поскольку нашему метеорологическому прибору приходится постоянно сопротивляться воздействию окружающей среды, порой очень агрессивному, изготавливаться он должен из соответствующих материалов, иначе долго не прослужит. Часто флюгеры делают деревянными (даже фанерными) и из листового железа. Редко выбирается медь, хотя именно этот металл подходит больше других.

Деревянный флюгер, обработанный защитным составом, прослужит несколько лет. Стальной аналог — несколько десятилетий при условии периодического подкрашивания, для чего не всегда есть возможность, а вот медное изделие практически вечное. Обрабатывать медный лист проще всего, а с его украшением не появляется проблем.

С недавних пор флюгеры начали делать из пластика. Материал легко обрабатывать — для этого не нужны сложные инструменты. Однако, если для крыши дачного домика изделие подходит, то на большом роскошном доме оно смотреться не будет, тут уже потребуются дорогие материалы. Инструменты понадобятся следующие:

ножницы по металлу;
пила;
ножовка;
напильник;
болгарка;
наждачная бумага;
дрель;
карандаш;
линейка.

Где взять или как сделать эскиз

Эскизы для флюгера можно найти с размерами, а можно создать из подходящей картинки. Для этого любую понравившуюся картинку надо загрузить в один из фото-редакторов, увеличить до нужного размера и распечатать. Этот фокус можно провернуть с COREL.

Еще вариант — открыть рисунок в Автокаде, обвести контуры полулиниями. Получится нужный контур. Его можно увеличить до нужных размеров.

В программах, из любого изображения можно сделать эскиз для флюгера

Если с компьютерными программами вы не слишком дружны, придется работать руками — расчертить рисунок на небольшие квадраты, затем переносить на бумагу с большим масштабом.

Это интересно: Габионы своими руками — пошаговая инструкция по монтажу

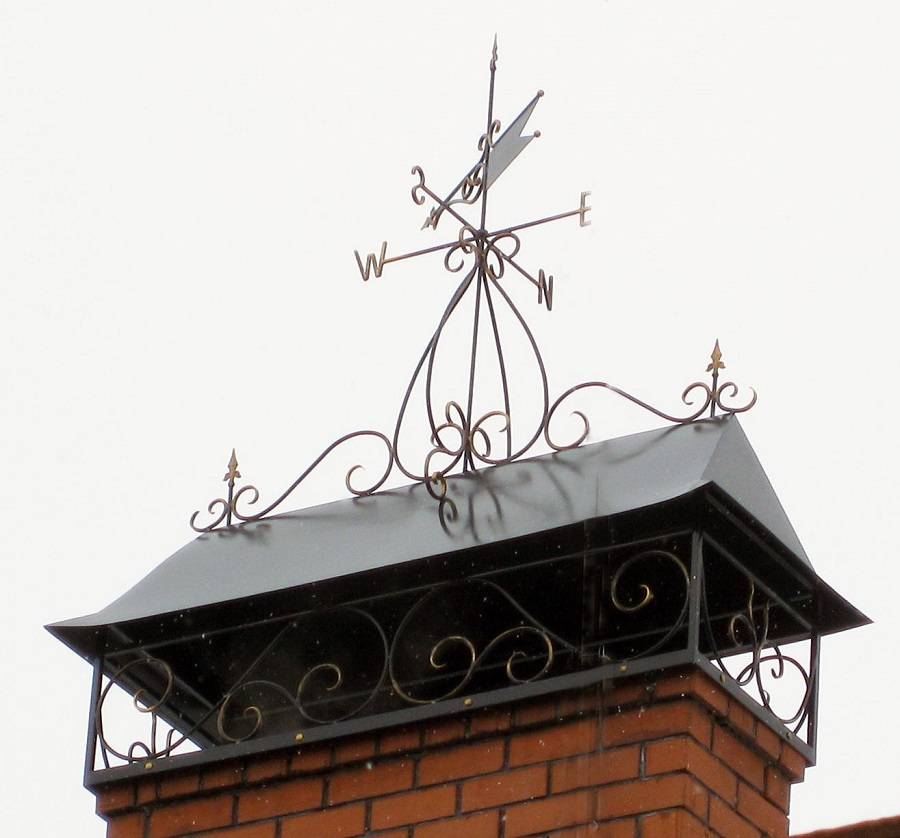

Украшение для дымовой трубы

Для усиления коэффициента полезного действия дымовой трубы, а также для ее защиты от попадания осадков, мусора можно сконструировать и установить флюгер дефлектор своими руками. По высоте конструкция должна быть в соотношении 1,7 от внутреннего сечения дымохода. Ширина дефлектора составляет 1,3 диаметра дымового канала. Для изготовления подойдет листовое оцинкованное железо, медь или нержавеющая сталь.

Вначале на плотном картоне делается эскиз в развернутом виде всех деталей: колпака, цилиндра, диффузора. По изготовленным шаблонам эти части вырезаются на металле. Вся конструкция собирается воедино, отдельные элементы скрепляется между собой болтовым соединением, либо свариваются, либо фиксируются заклепками.

Готовое изделие устанавливается на срезе дымового канала с использованием кольца с подшипниковым узлом для того, чтобы корпус вращался вместе с козырьком дефлектора. Флюгер на трубу дымохода не только обеспечит постоянный приток в помещение свежего воздуха, эффективно удалит дымовые газы, но и станет настоящим украшением кровли.

Разновидности флюгеров

Метеорологический флюгер

Самые первые флюгеры изготавливались как приспособления для определения направления ветра. Затем по мере усовершенствования добавились функции установления скорости потока, движения и вибрации. Существенно улучшилась и эстетическая сторона технологии.

Существуют такие разновидности флюгеров:

Метеорологические. Эти виды приборов отличаются выверенными размерами и точностью форм. На первом месте находится не внешний вид, а правильность выдаваемых показаний. Детали изготавливаются ковкой и соединяются сваркой.
Измеряющие скорость ветра. В качестве индикатора используется пропеллер или чувствительная пластина. Сила воздушного потока определяется по скорости вращения винта или углу наклона пластины. Вспомогательным эффектом пропеллера является шум и вибрация, которые отпугивают животных.
Дымоходные. Устройства данного типа совмещают в себе сразу несколько функций. Основной является защита дымовой трубы от попадания в нее посторонних предметов. Одновременно флюгер на дымоход предотвращает задувание в него ветра и указывает его направление.
Декоративные. Изделия больше служат для украшения, чем для получения какой-либо информации или выполнения защитных функций. Характерным примером является флюгер-петух, который устанавливается обычно в сельской местности, но иногда и на крышах городских домов.

Дымоходный

Для определения скорости ветра

Декоративный

Поворотный механизм флюгера

Чтобы флюгер работал корректно, долго и тихо, следует грамотно продумать механизм его поворота. Он должен быть насколько надежным и прочным, настолько чувствительным.

При сборке можно использовать одну из следующих технологий:

На подшипниках. Такой метод считается самым надежным, долговечным и удачным в плане отсутствия шума. Нужно взять стальную трубу круглого сечения и запрессовать в ее концах стандартные подшипники вращения. Затем труба закрепляется на крыше, к ней привариваются румбы. К телу флюгера приваривается штырь или труба, сечение которой соответствует внутреннему отверстию запрессованных подшипников. Схема сложная, но практичная. Разборная конструкция облегчит доступ к ветряку для его обслуживания, ремонта или замены.
На шарике. Используются трубы с разными сечениями, когда диаметр внутренней меньше внешней на 1-2 мм. В середину большей трубы вваривается стальная или вбивается деревянная заглушка. Затем к крыше и флюгеру привариваются куски узкой трубы. Остается соединить фрагменты, предварительно заполнив смазкой верхнюю часть внешнего корпуса.

Материалы для изготовления

Перед тем как сделать флюгер, надо принять решение относительно материала, который обязан быть прочным, должен без проблем переносить любые погодные условия. Для изготовления конструкции, «парящей» над домом, можно рассматривать несколько кандидатов.

Толстая листовая сталь (2-5 мм). Она дает возможность изготовить практически долговечную модель, однако с этим металлом очень трудно работать. Выпиливание всех заготовок отнимет у мастера максимум времени.
Оцинкованная сталь. Из нее делают объемные ветроуказатели: одинаковые заготовки скрепляют вместе. Но в этом случае проблема в другом: оцинковке подойдет только порошковая (либо некоторые автомобильные) краска.
Алюминиевые листы, их толщина — 2 мм. Такой материал достаточно легко разрезать ножницами по металлу, и соединять, используя болты либо заклепки.
Фольгированный текстолит. Его можно назвать почти идеалом для работы: он довольно легко режется, покраска тоже не вызывает особых проблем.
Листовой пластик, толщина — 4-5 мм. Этот материал самый легкий в обработке, однако лучше сразу подобрать нужный цвет, чтобы не красить его.
Влагостойкий вид фанеры. Такие фигурки очень просто вырезать, но торцы рекомендуют защищать пропиткой, а красить в несколько слоев.

Если говорить о долговечности кандидатов, то у металла достойных соперников нет. Резка его может усложнить работу, но тонкие листы (до 3 мм) можно раскроить с помощью электролобзика с качественными пилками, их потребуется много. Другие материалы в списке для обработки этим инструментом подходят идеально.

Флюгер может быть медным или кованым, однако последние модели мало кому под силу сделать самостоятельно, а за работу хорошего мастера придется дорого заплатить. Еще один их минус — приличный вес.

Нередко в ход идут популярные подручные материалы: например, CD и DVD диски, особо любимые пластиковые бутылки. Эти варианты можно рассмотреть, если хозяева хотят установить флюгер на небольших строениях (беседках, верандах) либо в саду, на огороде.

Как сделать флюгер своими руками

Самый подходящий материал для изготовления прибора – тонколистовая сталь. Если требуется создание небольшого устройства, можно использовать тонкий оцинкованный лист. А чтобы сделать большой флюгер своими руками, подойдет трехмиллиметровый металл.

Для начала нужно подобрать эскиз флюгера. Можно изобразить кота, волка, петуха или медведя. Более популярными являются фигуры драконов и других мистических существ.
Определившись с выбором, следует перенести эскиз на металл и вырезать с помощью электролобзика. Края фигуры нужно обработать болгаркой.
Далее необходимо изготовить крепление для монтажа устройства. Для этого понадобится металлический лист 20 на 50 см. Его надо выгнуть с помощью стального уголка в виде трапеции. Посередине нужно сделать отверстие и приварить стальную трехметровую трубу диаметром 15 мм, высотой 30 см. Чтобы зафиксировать ось вращения устройства, в боковой стенке надо просверлить отверстие и сделать резьбу.
Затем следует подобрать подходящую ось вращения и сделать канавку для установки фиксирующего болта.
Теперь нужно приварить подготовленную фигуру к оси.
В конце следует покрасить конструкцию и установить флюгер на крышу дома.

Изготовить флюгер своими руками помогут фото и готовые чертежи изделия.

Список инструментов

Общий список необходимых для работы инструментов:

паяльник;
электролобзик;
дрель;
молоток;
плоскогубцы;
тиски;
канцелярские ножницы;
струбцины;
сварочное оборудование;
наждачная бумага;
шлифовальный аппарат;
наковальня.

Перенос эскиза на материал

Чтобы перенести эскиз фигуры на пластик или фанеру, можно использовать простой карандаш.
Перенести изображение на металлическое сырье можно кернением. Для этого нужно поставить острое шило на контур и ударять по нему молотком, оставляя вмятины, по которым будет вырезаться фигура.
С помощью дрели можно справиться с любым материалом. По контуру необходимо делать маленькие отверстия с микроскопическим шагом. Края следует обработать шлифовальной машинкой.

Изготовление флажка, стрелы и розы ветров

Первый шаг в создании флюгера — изготовление флажка. Часто его вырезают вместе со стрелкой. Эскиз помещают на металл и вырезают электролобзиком фигуру. Полученную заготовку обрабатывают с помощью шлифовальной машинки. Когда стрелка и флажок изготавливаются отдельно, процедуру переноса эскиза осуществляют дважды.

Роза ветров выполняется из металлических прутьев длиной 20 см. Их приваривают к оси, соблюдая прямой угол. Стороны света чаще всего обозначают латинскими буквами.

Работа над поворотным механизмом

Как сделать флюгер работающим прибором? Для этого необходимо организовать его подвижность, используя поворотный механизм. При этом устройство должно реагировать на любое дуновение ветра. Фигуру со стрелой прикрепляют к верхней части прибора, а нижнюю часть монтируют на крышу. Место соединения двух частей делают подвижным с помощью подшипников.

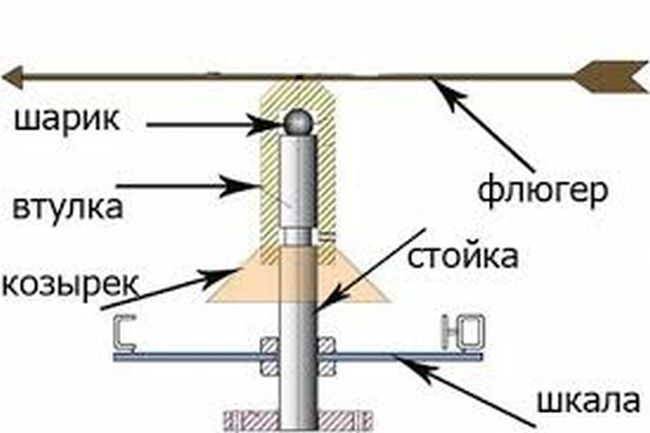

Конструкция с шариками

Вместо подшипника можно поставить шарик определённого диаметра. Чтобы сделать поворотный механизм, нужно взять две трубы с разным диаметром. Верхний конец широкой трубы запаивают. К нему приваривают флажок со стрелкой. Один конец второй трубы также запаивают, открытый конец прикрепляют к крыше дома.

Затем открытую часть широкой детали смазывают маслом для плавного вращения и помещают в него шарик. Туда же устанавливают вторую трубу.

Оформление флюгера

Для увеличения срока эксплуатации и улучшения внешнего вида изделия необходимо совершить ряд действий по оформлению флюгера.

Удалить всю ржавчину с деталей при помощи наждачной бумаги.
Покрыть устройство автомобильной грунтовкой.
Нанести на флюгер лакокрасочное покрытие.

После окрашивания изделие оставляют высыхать в течение двух суток, а затем приступают к установке.

Монтаж ветроуказателя

Для фиксации флюгера с розой ветров на доме понадобится компас. Главное условие монтажа — вертикальное положение и крепкая фиксация.

Изделие устанавливают несколькими способами:

на колпак дымохода;
на ветровую доску;
на конёк крыши.

Виды флюгеров и их символические значения

Если знатные горожане украшали свои дома флюгарками в виде фамильного герба или всадника-рыцаря, то простой люд всё более изображал на шпилях свою принадлежность к определённой профессии. Над мастерской сапожника можно было видеть флюгер-башмак, а над пекарней — батон. С развитием художественной ковки фигурки-флюгарки начали приобретать изысканный вид и нести определённую смысловую нагрузку. Над печными трубами изображались животные, птицы, корабли, знаки зодиака, сказочные и даже библейские персонажи. Нередко снизу крепили розу ветров с латинскими начальными буквами сторон света (W, N, E, S).

Роза ветров помогает определить направлени ветра

Самой распространённой фигуркой флюгера был петух, который символизировал бдительность и боевой дух, а также защищал дом от врагов и пожаров. В Англии флюгер до сих пор имеет название «погодный петух». Петухи на крышах католических соборов начали появляться ещё в IX веке по указу Папы Римского в честь апостола Петра.

Петух на крыше дома символизирует боевой дух, смелость и блительность

Такой же популярностью пользовался кот. Свободолюбивое животное являлось хранителем домашнего очага и уюта. Считалось, что кот оберегал жилище от потусторонних тёмных сил и приносил в семью счастье и удачу.

Кот дружит с домовым и защищает от тёмных сил

Флюгер-грифон сочетает в себе качества могучего царя зверей и зоркого орла — отвагу, мудрость и наблюдательность. Грифон обладает острым умом, здоровым расчётом и рационализмом.

Грифон сочетает отвагу льва и мудрость орла

Фигурками лошадей украшали свои дома люди с активной жизненной позицией и несметной энергией. Конь является символом знатного рода и благородства.

Фигурка лошади над крышей дома говорит о благородстве и активной жизненной позиции его хозяина

Дракон в китайской мифологии всегда был носителем мудрости и хранителем тайных знаний. Он отвечает за успехи в бизнесе и финансовое благополучие семьи, решившей украсить свой дом его изображением.

Дракон обеспечит вам денежное благополучие

Аисты и лебеди символизируют целомудрие и грациозность, преданность и любовь, взаимопонимание и поддержку. Аистами украшали свой дом семьи, долго мечтавшие о детях и продолжении рода. Особенно популярна фигурка аиста в странах Скандинавии, где она символизирует домашний очаг и покровительствует путешественникам.

Фигурку аиста на крышу устанавливают люди, для которых важны семейные ценности

Фигурки ангелов и изображения библейских персонажей на флюгерах символизируют веру, связь со Всевышним и духовным миром. Они несут обитателям дома счастье, добро, тепло и уют.

Флюгер-ангелочек подарит семейный уют и душевное спокойствие

Флюгерами-кораблями увенчивали здания портовых городов, а позже каждый моряк почитал за честь украсить шпиль своего дома летящим на крыльях ветра парусником.

Корабль на шпиле здания символизировал неудержимость, отвагу и морскую славу

Флюгеры с пропеллерами смотрятся эффектно даже на небольшом ветре. Дополнительное движение лопастей добавляет конструкции невесомости и мобильности.

По скорости вращения лопастей можно судить о скорости ветра

Таким образом, кроме основного предназначения, флюгер является зеркальным отображением внутреннего мира своего хозяина, выступает символом жилища и элементом архитектурного искусства.

Этапы производства изделия

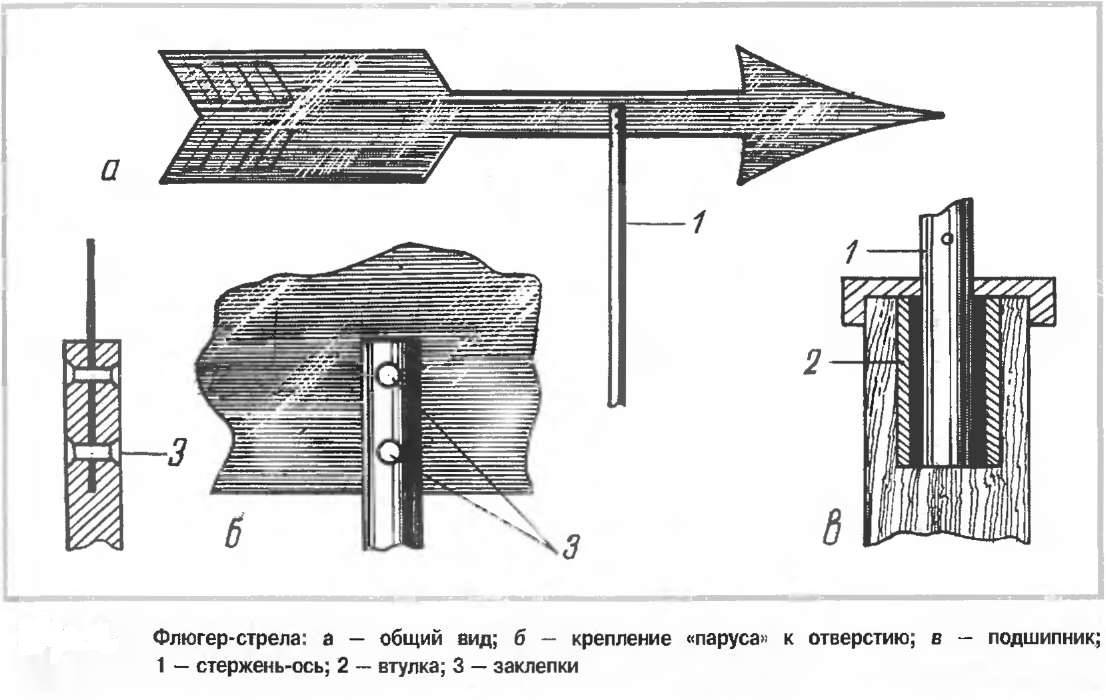

Первым делом определитесь с дизайном приспособления, после чего составьте чертеж, на котором будут отражены абсолютно все детали. Далее алгоритм действий таков:

Изготовьте вертикальную опору из арматуры, трубы или иного металлического стержня. Длина составляет 125 мм, а диаметр — 13 мм.
В верхней части плашкой нарежьте резьбу под крепление горизонтальной части изделия.
В нижней части установите подшипник, который позволит флюгеру оборачиваться вокруг оси

Важно, чтобы в подшипник не попадала грязь и вода. Для этого на него надевается колпачок из металлического листа (некоторые делают колпачок из крышки пластиковой бутылки).
Крепление декоративного элемента осуществляется за счет установленных внизу четырех пластин, с одной стороны прикрепленных сваркой к металлической оси

На другой стороне проделываются отверстия для саморезов, которыми флюгер крепится к кровельному материалу.

Поскольку флюгер с пропеллером — конструкция динамичная, его не устанавливают на высоких домах, так как не будет видно, как сильно вращается винт.

Основная часть — «самолет» — вырезается из железного листа, фанеры или пластика. Пропеллер же изготавливается исключительно из металла. Лопасти вращающегося элемента располагаются под небольшим углом относительно друг друга. Сделать пропеллер можно из оцинкованного листового железа, используя ножницы по металлу. По центру полосы-заготовки проделывается отверстие под крепежный элемент, затем края полосы немного поворачиваются в разные стороны. Вариантов крепления пропеллера к самолету существует два:

Если флюгер фанерный, пропеллер можно прикрепить саморезами к его торцевой части. Крепеж не закручивается до конца, чтобы оставалась возможность вращения.
К носовой части металлического самолета сваркой или пайкой крепится маленький штырь, на конце которого должна быть резьба, куда накручивается гайка и шайба. Так мы получаем и крепеж, и ограничитель. Штырь может быть без резьбы, но со шляпкой, однако этот вариант подходит в случае уже надетого пропеллера.

Флюгер своими руками: делаем флюгер из металла, используем чертежи
