Надежность и долговечность здания определяет прочность его основы. Сегодня применяется огромное количество типов фундаментов, среди которых наибольшее количество вопросов вызывает винтовой. В промышленном строительстве такой вид конструкции начал использоваться в середине 19 века вместо бетонной ленты. И только последние 15 лет фундамент из винтовых свай нашел широкое применение у индивидуальных застройщиков при возведении малоэтажных домов.  Высокую популярность такого основания определили многочисленные положительные отзывы о его надежности и многих других преимуществах.  Если грамотно подойти к выбору материала, четко соблюдать технологию строительства, знать все плюсы и минусы винтовых свай для фундамента, можно возвести надежную конструкцию для зданий различного назначения с длительным сроком эксплуатации.

Фундамент на винтовых сваях, плюсы и минусы о котором часто являются предметом споров у застройщиков, подходит для возведения капитальных сооружений. Такое основание не трудозатратно, и по финансам выходит значительно дешевле.

Возведение свайного фундамента применяется в следующих случаях:

  1. Слабая почва. Во время дождей такой грунт переувлажняется, что может привести к разрушению здания, если построить его на бетонной ленте. Чтобы этого не допустить, следует перенести нагрузку на более твердые нижние слои почвы.
  2. Плотный грунт. Фундамент на винтовых сваях в этом случае позволит сэкономить время, потраченное на возведение дома. Вырыть котлован на твердых почвах без привлечения специальной техники невозможно. К расходам также стоит отнести покупку бетона, арматуры и материалов для опалубки.
  3. Сложный рельеф. Строительство дома в местности со сложным рельефом предполагает большое количество земельных работ, предшествующих обустройству основания, чтобы очистить и выровнять участок.

При строительстве домов на винтовых сваях не проводятся объемные работы по расчистке и выравниванию площадки, удалению верхнего слоя почвы и укладке гидроизоляционного материала. Это существенно сокращает сроки возведения и снижает общую стоимость постройки. Глубина погружения свай составляет 1,5-7 м. При необходимости возможно нарастить их до 11 м. Каждая опора выдерживает нагрузки весом до 7 тонн. Этого достаточно для каркасных построек и домов, возведенных с использованием облегченного кирпича, дерева, пористого камня

Фундамент на винтовых сваях делится на четыре вида:

  1. Стандартный – применяется для возведения важных элементов строения, обеспечивающих его надежность и устойчивость;
  2. Одиночный  –  задача такого основания заключается в поддержке отдельных элементов, применяется оно в том случае, когда требуется пристроить что-то к уже имеющемуся дому;
  3. Ленточный  –  сваи располагают под стенами постройки, что позволяет равномерно распределить нагрузки;
  4. Свайное поле – представляет собой конструкцию, состоящую из винтовых опор, вкрученных в грунт по всей площади дома. Создается такое основание для тяжеловесных построек.

Конструктивные особенности и характеристики изделий

Винтовые сваи – новинка в мире стройки, однако уже завоевали заслуженную популярность. Состоит конструкция из ствола и лопастей в конце него. Лопасти позволяют завинчивать изделие в землю, не прибегая к забиванию. Большинство продукции выпускается из прочной стали. Какие выбрать приспособления: свайные или забивные при установке фундамента? По мнению покупателей, многое зависит от характеристики почвы.

Все выпускаемые производителями популярные модели бывают таких основных типов:

  • многовитковые;
  • оцинкованные;
  • с увеличенным диаметром лопастей;
  • с литым наконечником;
  • однолопастные.

Критерии выбора у всех разные. Большое значение имеет назначение возводимого объекта. Для забора предназначены одни модели, под строения – другие, под дорожные знаки – третьи. Обзор отзывов показывает, что на выбор оказывает влияние прочностные характеристики. Для ответственных строений они должны быть самыми высокими и надежными. Какой товар лучше купить? Специалисты советуют вникнуть в отличительные особенности производимой продукции:

Тип наконечника. Основная задача элемента – помочь свае проникнуть внутрь грунта и служить якорем для удержания. Встречаются два типа: литые и сварные. Литые отличаются оптимальными размерами и высокой прочностью. Средняя цена высоковата. Делятся на такие подвиды: многовитковые, широколопастные, для грунтов в районе вечной мерзлоты. Сварные недорогие, пользуются повышенным спросом у мастеров. Однако прочность незначительная. Подвидов великое множество. Каждый производитель постоянно совершенствует свои детища. Товар отличается количеством витков, диаметром лопастей, шагом между витками, наличием зубчиков по краям лопастей и так далее.
Размер лопастей. Как выбрать? Необходимо проанализировать нагрузку на фундамент и свойства грунта. Даже на одной строительной площадке нагрузка может быть разной. Все зависит от типа строения, наличия второстепенных и основных стен и так далее. Главный посыл – равномерность распределения запаса прочности по площади. Это позволит продлить срок эксплуатации объекта. Если диаметр лопастей в полтора раза превышает диаметр ствола, такие элементы называются широколопастными. Остальные относятся к группе узколопастных. Широколопастные используются при строительстве сооружений на твердой водонасыщенной глинистой, тугопластичной, текуче-пластичной, текучей, мягко-пластичной, полутвердой почве. Узкие лопасти используются для закручивания в грунт повышенной плотности или где преобладает вечная мерзлота.
Количество лопастей. Встречается продукция с одним или несколькими элементами. Однолопастные – самыми популярные при возведении своими руками в домашних условиях веранды, забора, бани, небольшого каркасного дома. Чем больше лопастей, тем значительнее нагрузки конструкция в состоянии выдержать.
Толщина металлопроката. Стенки могут иметь такие параметры: до 3,5 мм (тонкостенные), от 3,5 до 6 мм – средние, свыше 6 мм – толстостенные. Как выбрать правильный вариант? Многое зависит от расчетной нагрузки. При возведении жилого дома необходимо отдать предпочтение изделиям диаметром свыше 6 мм, для сарая или забора подойдут тонкостенные конструкции.
Наличие защитного антикоррозийного покрытия. Ржавчина – главный враг свай и причина разрушения сооружения

Можно выбрать товар с толстыми стенками или обратить внимание на наличие антикоррозийного покрытия. Оно бывает:

  • полимерным (проявляет износоустойчивость, высокую адгезию, прочность, однако неровные поверхности защищает плохо);
  • двухкомпонентным (защитное покрытие на основе полиуретановой смолы);
  • холодным (нанесение быстрое и легкое, однако, адгезия незначительная);
  • эпоксидным (наносится легко, но ударопрочность минимальная, эластичность на низком уровне);
  • горячим (экологически чистое защитное покрытие с уникальной адгезией).

Особенности ленточного фундамента

Ленточный фундамент в своей структуре имеет два подвида

Ленточный фундамент в своей структуре имеет два подвида:

  • Сборный;
  • Монолитный.

Единственная их отличительность друг от друга – это способ устройства.

Совместимость с грунтами

Для сборного основания характерными видами есть пучинистые и насыщенные водой грунты

Данный фундамент может функционировать, находясь на таких грунтах:

  • Для сборного основания характерными видами есть пучинистые и насыщенные водой грунты;
  • Монолитные конструкции устанавливаются в основном на почти всех видах грунта;

Не совместим данный фундамент только с органическими грунтами.

Плюсы ленточного основания

Плюсы, данного фундамента такие, он универсальный, может функционировать со всеми постройками

Плюсы,  данного фундамента такие:

  • Он универсальный, может функционировать со всеми постройками;
  • Простота монтажа монолитного вида;
  • Герметичность;
  • Сборный вид отлично подходит для проекта дома, где имеется подвал или цоколь.

Минусы фундамента с лентами

Как показывают отзывы жителей, такой фундамент предполагает большие денежные траты

Как показывают отзывы жителей, такой фундамент имеет следующие минусы:

  • Большие денежные траты;
  • Массивность конструкции;
  • Трудимый процесс.

Виды свай, используемых для фундамента

На сегодняшний день различают несколько видов свай, которые могут использоваться для возведения свайного фундамента. Среди них:

  • Забивные сваи.
  • Винтовые сваи.
  • Буронабивные сваи.

Рассмотрим каждый из данных видов подробнее.

Забивные сваи

Данный вид свай придает фундаменту наибольшей устойчивости. Все дело в том, что во время проектирования будущего строения, проектировщики рассчитывают будущий вес здания и разделяют его между всеми сваями. Во время их установки на каждую сваю воздействует такая сила, которую потом ей придется выдерживать. Когда свая перестанет уходить в землю, это может означать то, что она достигла того грунта, на котором строение уже может выстоять.

Дополнительной устойчивости сваи придает уплотненный вокруг нее грунт. Забивать такого рода сваи можно лишь с использованием специального пневматического молота, который в частном домостроении использовать очень дорого. Именно поэтому данный вид сваи не рекомендуется для самостоятельного возведения такого фундамента.

Винтовые сваи

Данный вид сваи представляет собой обычную стальную трубу, на конце которой приварены элементы, которые напоминают резьбу. По сути, такой вид сваи можно сравнить с саморезом, то есть они вкручиваются в землю по тому же принципу что и саморез. Благодаря своим лопастям на концах, увеличивается площадь опоры, что в свою очередь увеличивает прочность и надежность конструкции. В случае если грунт на месте строительства недостаточно плотный и даже неустойчивый, то могут использоваться сваи, на которых по всей их длине приварены лопасти.

Данный вид свай можно использовать как для частного строительства, так и индустриального. Ввинчивать сваи можно как вручную, так и с использованием специальной для этого техники. В случае вкручивания сваи самостоятельно, для этого потребуется несколько крепких человек

Как правило, на другом конце сваи, есть два отверстия, которые позволяют соединить их с техникой для закручивания, при этом, очень важно, чтобы при закручивании сваи она располагалась строго вертикально. Когда свая полностью вкручена до нужного уровня, в трубу сваи заливается бетон и приваривается оголовок, на который в дальнейшем устанавливается ростверк

Следует отметить и некоторые недостатки таких свай:

  • Винтовой фундамент требует точного расчета глубины залегания прочного грунта, в противном случае свая не будет устойчива, особенно во время пучения грунта.
  • Сваи должны иметь качественные сварные швы, иначе в процессе завинчивания сваи, лопасти могут оторваться или повредиться. Это может привести к потере несущей способности.
  • Сваи должны быть покрыты качественным слоем заводской краски, иначе некачественное покрытие может привести к возникновению коррозии.

Буронабивные сваи

Данный вид свай довольно часто применяется в частном домостроении. Для того чтобы их выполнить требуется сделать ручным буром скважины для свай, после чего выполняется опалубка в случае неплотного грунта, который осыпается.

Такие свай гидроизолируют с помощью рубероида или любого другого изолирующего материала (можно использовать асбестоцементные трубы), армируются, после чего бетон заливается прямо в скважину. Сваи устанавливают по всему периметру будущего фундамента, то есть по углам, вдоль наружных и внутренних стен. Количество свай зависит от общего веса будущего строения.

Среди минусов данных свай можно отметить невозможность точно определить достигла ли свая твердого грунта или нет.

Виды свай

Нынешняя конструкция изделий разделилась на два вида в зависимости от области применения:

  • Винтовая свая со сварным наконечником. Представляет собой металлическую трубу с напаянными лопастями на заостренный конец в виде конуса. Применяют для малоэтажных проектов с ручным монтажом, так как коэффициент прочности меньше чем у литых наконечников.

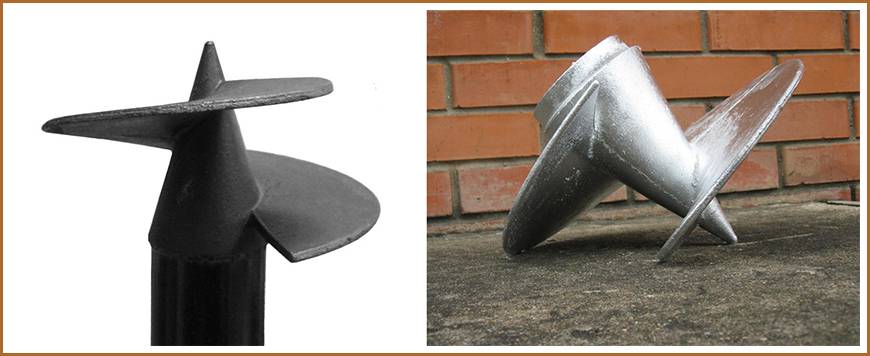

  • Винтовая свая с литым наконечником. Изготовляются с помощью литья по выплавленным моделям. В итоге получается уже готовая деталь с винтовым наконечником. Свойства стали приспособлены к условиям вечномерзлого грунта. Этот вид задействован в промышленном и гражданском строительстве. Монтаж проводится только механизированным способом.

Выбирая опору для дома, важно обратить внимания на 3 показателя надежности:

  • материал стали;
  • форма наконечника;
  • диаметр трубы и лопасти.

Советы по выбору:

  • Рекомендуется выбирать толщину стенки от 4 мм, а толщину лопасти от 5 мм.
  • Покрытие не должно отслаиваться если поддеть ногтем.
  • Пробуйте металл на ощупь, поверхность должна быть абсолютно гладкой. Шов от сварки не должен особо выделяться.
  • Проверьте нет ли следов ржавчины внутри полости корпуса.

Браться за бетонирование ленточного или плитного фундамента зимой – занятие довольно рискованное. А вот для основания на винтовых сваях подобных ограничений не существует

  • Свайно-винтовые фундаменты не подвержены морозному пучению при промерзании почвы.
  • Монтажные работы осуществляются в минимально короткий срок. Например, при удачном стечении всех обстоятельств – хорошая проходимость грунта, слаженная бригада мастеров и т.п., свайное поле под средних размеров дом может быть подготовлено буквально за день, особенно если применяется специальная техника. При этом винтовые сваи могут быть использованы для проведения их обвязки и возведения стен сразу после установки, то есть они не требуют времени для схватывания, созревания, набора прочности, как любые железобетонные конструкции. Ни один из иных типов фундамента даже близко не стоит к таким показателям скорости возведения.

Винтовые сваи, цена изделий

Как и любые другие параметры, стоимость высчитывается исходя из условий будущего строительства. Поэтому для каждого отдельного проекта дома будет своя стоимость. Мы возьмем очень маленький проект, чтобы просто наглядно показать схему, каким образом просчитать стоимость. Чтобы вы самостоятельно смогли просчитать стоимость свайного фундамента и для своего проекта. Так вот, наш пример будет следующим: будем рассчитывать стоимость винтового типа фундамента для домика 6 на 6 м. Исходя из того, что оптимальная схема свайного поля должна состоять как минимум из 9 свай. Вот что мы имеем.

Заказчику в зависимости от фирмы и условий нужно будет оплатить монтаж каждой сваи. Стоимость монтажа составит примерно от 650 рублей до 1150 рублей за одну штуку. И прибавить сюда цену самих винтовых свай. Цена винтовых свай зависит от диаметра и длины ствола. Для примера, BC-57, это значит, что диаметр 57 мм и длиной 3 метра будет стоить 1100 рублей с монтажом или же 1200 без такой услуги. Если же изделие выбрано BC-108, то соответственно цена, также для 3-х метрового ствола будет колебаться от 1150 рублей с монтажом изделий и 1350 рублей без такой услуги.

Выбор фирмы для монтажа винтовых свай

Почему существует разница в цене в зависимости от наличия или отсутствия опции монтажа, спросите вы. Все очень просто такой ход рассчитан на стимуляцию покупателя заказать монтаж винтовых свай в этой же компании. Конечно не всегда лучшим решением будет такой выбор, связано это с качеством установки. Необходимо изучить историю установок этой фирмы, ознакомится с отзывами и только после этого принимать окончательное решение в пользу такой опции. Или же наоборот обратиться к другой фирме, которая специализируется именно на монтаже, а не продаже винтовых свай.

В результате для нашего примера стоимость такого типа фундамента составит всего около 20 тысяч рублей

Но обратите внимание, что мы посчитали только стоимость самих изделий и их монтаж. Сюда еще нужно добавить дополнительные расходы на доставку и другие накладные расходы

имейте это в виду.

Конечно, в зависимости от фирмы цены могут разница, но у нас указана средняя цена. Поэтому обязательно узнавайте стоимость всех опций и требуйте подробный отчет, что и сколько стоит.

Расчет стоимости

Нет возможности заказать использование специальной строительной техники? – не беда, можно справиться и собственными силами.

  • Для обустройства свайно-винтового фундамента не придется рыть котлован и обустраивать опалубку, а это значит, что на площадке не будет завалов выбранного грунта, от которого также придется избавляться, вывозя его за пределы участка, и что также требует дополнительных материальных затрат. Кроме того, под данный фундамент не придется проводить работы по выравниванию строительной площадки.
  • Свайно-винтовая основа не тянет капиллярно влагу из грунта, поэтому стены и полы дома будут сухими.
  • Имеется полная возможность проводить проектирование и монтаж различных инженерных коммуникаций одновременно с установкой элементов фундамента или после его возведения.
  • При правильном выборе качественных свай и надежной их установке обеспечивается долговечность основания, которая оценивается многими десятками лет.

Расчет винтовых свай для фундамента каркасного дома

Перед тем, как закупать необходимые материалы и начинать монтаж свай, нужно произвести все технологически необходимые расчеты. Они достаточно сложны, нужно сделать замеры и, исходя из этого, рассчитать количество и вид материала, учесть нюансы возведения сооружения. Для этого следует пригласить специалиста, или сделать все работы под контролем специалиста.

Перед началом работ следует просчитать следующие показатели.
— какой грунт на участке и его особенности;
— уровень грунтовых вод и диапазон сезонных колебаний;
— уровень промерзания почвы;
— вес всего строения;
— увеличение сезонных нагрузок (снег, ветер);
— ветровые нагрузки.

Первые три показателя определит геолог и сделает необходимые расчеты. Вес дома с начинкой, а также уровень нагрузки на сваи, вы можете просчитать самостоятельно либо с помощью профессионального строителя. Чтобы рассчитать вес конструкции, нужно иметь четкий план строения и информацию о материалах, которые будут применены. Дополнительно стоит учесть и потенциальную нагрузку, возможно, вы отойдете от плана и впоследствии будете модернизировать дом.

Следует заметить, что сваи располагаются под несущими само строение конструкциями (ложе фундамента) и уходят в почву глубже, чем уровень ее промерзания. И тут кроется один нюанс. Как правило, мягкие почвы промерзают сильней и в процессе оттаивания могут значительно смещаться. Это естественный процесс. Смещаясь, почва может как проседать, так и вспучиваться. Эти процессы смещают сваи. Поэтому вес сооружения обязательно должен распределяться по сваям равномерно, создавая возможность опорам адаптироваться к естественным процессам в почве. Тогда все эти сезонные изменения пройдут без ущерба для фундамента.

Если не соблюдать эти требования, дом может завалиться из-за разницы нагрузки, или оттаивающая почва попросту вытолкнет сваи, что приведет к обрушению всего строения. Эти все моменты также следует учесть при проектировании и учете длины конструкций.

Кстати, еще один тип часто используемого для такого типа строений фундамент – ленточный – монтируется по этому принципу. Основание заливается строго с учетом расположения несущих конструкций. Однако сама технологическая карта заливки ленточного фундамента куда сложней, поэтому, если позволяет тип почвы, лучше использовать винтовой фундамент. Его преимущество в том, что на зафиксированные сваи сразу крепятся связующие элементы.

Перед тем, как начать устанавливать сваи, нужно выполнить так называемую обвязку (армирование). Его суть заключается в том, что выкладывается основание (подойдут рельсы), соединяются воедино и на них выкладывается патрубок из дерева (первый венец крепиться именно к обвязке).

Обычно сваи устанавливаются, согласно технической документации процесса, на расстоянии 3-4 метра. Однако особенности почвы могут быть таковы, что шаг придется уменьшить до метра. Если есть риск смещения почвы, лучше перестраховаться и использовать больше свай. Закручивать их до конца также не следует. Оставьте для балансировки 10-12 см. Технологически, свая обязательна на каждом углу строения и под несущей стеной. В остальном сваи следует расположить в зависимости от индивидуальных конструктивных особенностей дома.

Для окончательного расчета следует учесть тип почвы и вес материалов, а также форму и толщину свай. Можно рассчитать эти показатели самостоятельно, а затем прибавить к получившимся значениям в среднем 20%. Помочь рассчитать свайный фундамент самостоятельно, вам может один из наших строительных калькуляторов (ссылка откроется в отдельном окне).

Однако все показатели, которые участвуют в расчетах, могут изменяться в зависимости от разных условий. Все эти нюансы может учесть лишь профессионал. Закажите расчеты и план у специалиста, если не уверены в своих силах и знаниях.

Виды свай

Основные виды винтовых свай

Основные виды винтовых свай для фундаментов показаны на рис. Слева – свая для вечномерзлых грунтов, песчаников и плотных суглинков с высокой несущей способностью. Столб грунта внутри нее сжимается, поэтому он держит сваю также изнутри. Для бетонирования эта свая непригодна, но подходящие для нее грунты и так отлично держат. s = (8-20 мм); L = (4-16) м с шагом в 4 м; d = 219 или 325 мм. Несомая нагрузка – до 4,5 т. Стоимость одной – от 4500 руб.

Сваи такой же конструкции благодаря невысокому ребру винта используются как бурозабивные, см. в конце. Для возможности бетонирования грунт из их стволов в таком случае вынимают специальными буровыми инструментами – ложковым буром или желонкой. Технология трудоемкая, но дает возможность строить 3-5 этажные капитальные здания прямо на вечной мерзлоте, болотах и торфяниках.

В центре свая для обычных грунтов, описанных выше. Для заборов и легких нежилых построек такие сваи можно сделать самому. s = (4-16 мм); L = (2,5-15) м с шагом в 2,5 м; d = 47, 75, 89, 108, 133, 159, 219, 325 мм. Несомая нагрузка – (0,7-2,5) т. Стоимость одной – от 2000 руб.

Справа – свая с уширенной пятой для рыхлых, пучинистых и плывущих грунтов. s = (4-16 мм); L = (3-15) м с шагом в 3 м; d = 159, 219, 325 мм. Несомая нагрузка – (1-3,5) т. Стоимость одной – от 3500 руб. Хотя ее наконечник с винтом может быть не литым или кованым, а сварным из листового металла, сделать такую самостоятельно сложно, т.к. лопасть ее винта должна иметь не менее 2-х оборотов и, сужаясь, доходить почти до острия наконечника.

Кроме этих основных типов, в продажу поступает довольно широкий ассортимент специальных свай: с многовитковыми и многозаходными винтами, дополнительными лопастями, со встроенной дренажной системой, из химически стойких материалов, и т.п. Они дороги, в индивидуальном строительстве почти не находят применения, требуют сложной технологии монтажа фундамента. Поэтому просто упомянем, есть, мол, и такие.

Об оголовках

В продаже имеются сваи с наваренными на них монтажно-технологическими оголовками. Стоят они, разумеется, дороже. Нужно иметь в виду, что монтажный оголовок необходим только для сборки на сваях деревянных домов; в прочих случаях без него вполне можно обойтись: ростверк фундамента (см. далее) из металлопрофиля приваривают прямо к стволу сваи, ее заворачивание ручным способом производят, используя технологические отверстия, а легкое машинное, при помощи мини-экскаватора, специального технологического оголовка не требует. Как устроен оголовок сваи, на всякий случай показано на рис., на сваю 133 мм. Для свай других диаметров размеры плиты остаются неизменными.

Монтажно-технологический оголовок винтовой сваи

Монтаж свайно-винтового фундамента своими руками

Установка свайно-винтового фундамента выполняется в несколько этапов:

  1. Разметка участка.
  2. Погружение и выравнивание свай.
  3. Заливка бетоном.
  4. Обвязка ростверком.

Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.

Фото 8. Разметка мест установки свай

Остальные этапы нуждаются в более тщательном рассмотрении.

Вкручивание свай и их выравнивание относительно горизонтальной плоскости

Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:

  • Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
  • Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.

Фото 9. Погружение свайных опор фундамента вручную

Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.

Фото 10. Вкручивание винтовых свай механическим способом

Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.

Выравнивание свай осуществляется следующим образом:

  • Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
  • Обрезка трубы по разметке – выполняется с помощью болгарки.

Фото 11. Процесс обрезки винтовых опор

Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:

Заливка бетоном

Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.

Фото 12. Заливка свай бетоном

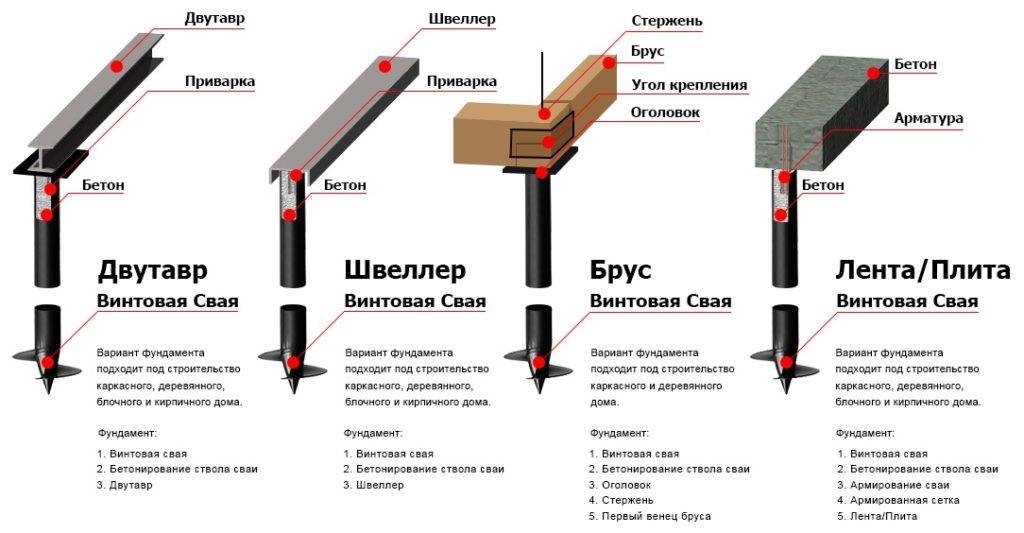

Обвязка свай ростверком

Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.

Технология обвязки свай разными материалами:

  • Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.

    Фото 13. Свайное основание с железобетонным ростверком

  • Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.

    Фото 14. Свайный фундамент с обвязкой из деревянных балок

  • Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.

    Фото 15. Обвязка свай с применением стального швеллера

Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 200х200х6000 ГОСТ 1-й сорт Софрино

Брус обрезной 150х150х6000 ГОСТ 1-й сорт Софрино

Домик на сваях – достоинства винтовых опор

Решив построить домик на сваях, разберитесь с преимуществами данных опор и их слабыми местами. Дом на сваях обладает следующими достоинствами:

  • не требователен к почве. Он может строиться при повышенной концентрации глины и песка в почве, а также на влажных грунтах и плывунах;
  • не зависит от влияния природных факторов. Сохраняет устойчивость при температурных колебаниях, морозном пучении грунта, усадке и эрозии почвы;
  • требует малых денежных расходов, связанных со строительством фундамента. Свайное поле из опорных элементов – бюджетное решение;
  • возводится за короткое время. После монтажа свайных элементов, установка которых займет не более 2 дней, можно начинать постройку;
  • может строиться в любое время года. Технология погружения в грунт винтовых опор позволяет выполнять работы в любых погодных условиях;
  • низкой трудоемкостью. Конструкция свайного фундамента позволяет возвести его самостоятельно без применения специальной строительной техники;
  • может возводиться возле имеющегося здания. При этом исключается возможность усадки и отрицательного влияния рядом расположенных строений.

К несомненным преимуществам колонн также относятся:

  • возможность демонтажа опорных элементов и применения их повторно;
  • отсутствие усадки, позволяющее значительно ускорить строительный цикл;
  • простота технологии, не требующая специальной строительной подготовки.

Конструкция этого основания предоставляет возможность строить дома в условиях наклонного рельефа, а также при отсутствии подъездных путей для крупной строительной техники.

Материал для изготовления опор применяют в зависимости от вида грунта

Однолопастные сваи – самые распространенные в сфере частного строительства

Однолопастные сваи применяют для обустройства фундаментов на местности с грунтами, имеющими высокую несущую способность. Однако, используя этот тип изделий, особенно со сварными наконечниками, нужно быть готовым к тому, что они могут уйти в «срыв», достигнув критической нагрузки. При этом опоры теряют свою несущую способность, что негативно отразится и на целости обвязки фундамента.

Многолопастные изделия применяются для обустройства фундаментов на самых разных грунтах, в том числе и слабых. Они имеют высокую несущую способность и устойчивы к большим нагрузкам разных видов — вдавливающим, горизонтальным или выдергивающим.
