Разновидности монолитной плиты
Несмотря на то, что монолитный фундамент имеет специфический принцип строительства, одинаковый для всех вариантов обустройства, он имеет несколько конкретных разновидностей. Выделяются следующие основные виды фундаментных плит.
Классический тип
Это наиболее распространенная, типовая технология, когда железобетонная плита возводится на песчано-гравийной подушке. Утеплитель не является обязательным элементом. Бетонная плита имеет толщину в пределах 25-50 см.
Утепленная шведская конструкция
Данный фундамент имеет многослойную систему, но основное отличие заключается в наличии несъемной пенопропиленовой (пенопластовой) опалубки. Она служит прекрасным теплоизоляционным материалом.
В конструкции предусматриваются прокладки геотекстиля и технониколя, а также гидроизоляция. Сверху заливается теплый пол толщиной до 10 см. Шведская плита сложна в изготовлении, но хорошо сохраняет тепло в доме.
Русский вариант
Эта фундаментная плита характеризуется формированием ребер жесткости в месте установки несущей стены, а также на наиболее нагруженных участках. Ребра делаются при заливке бетона за счет соответствующей конструкции опалубки.
Они могут быть направлены вниз (заглублены в грунт) или вверх (имитируя ленточный фундамент). Такой фундамент ведет к увеличению расхода бетона, но при этом значительно улучшаются прочностные характеристики.
Выбор типа монолитного основания производится с учетом финансовых возможностей и конкретных условий. Шведскую плиту сделать своими руками очень сложно, а потому при наличии соответствующих средств приглашается специализированная компания. Этот тип фундамента скорее относится к элитному классу. Наиболее доступен классический вариант, который и применяется чаще всего.
Советуем почитать: Калькулятор расчета размеров и потребности в арматуре и бетоне плитного фундамента
Фундамент для дома -ленточный, свайный или плита
Исходные данные: 1. Грунт под черноземом глина с песком 2. Грунтовые воды ниже 2-х метров Конкретно геологию не делал, так-как дорого а средств у молодой семьи в притык , ориентировался по соседям 3.
Глубина промерзания 1. Стены из теплоблока для тех кто не знает это сандвич-блок две плитки пенобетона посередине пенопласт 5. Дом одноэтажный с мансардой Рассматриваемые фундаменты: — И так ленточный фундамент: Фундамент квадратной формы посередине перемычка под несущую стену, по наружным углам размер 9.
Глубина траншеи 2 м, затем подсыпка утрамбованного песка см далее лента общей высотой 2. И того получается Убираем грунт на 0.
Тема в разделе » Фундамент, расчет фундамента, грунты, заливка фундамента «, создана пользователем Анатолий сар. Войти или зарегистрироваться. Строительный форум ВашДом. А кто это у нас тут прячется и стесняется? Непременно рекомендуем зарегистрироваться , либо зайти под своим именем!
Как видите разница в количестве бетона а следовательно в цене существенная, а если к стоимости ленточного фундамента добавить еще и цену заливки стяжки пола то получается «лента» вообще золотая. У соседей которые построились залит ленточный фундамент глубиной 1. Какому типу основания отдать свое предпочтение?
В первую очередь следует обращать внимание на качество грунта, в месте, где будет производиться строительство. Если его несущие способности низкие, а пучинистость высокая, то лучше присмотреться к монолитным плитам
У ленточного фундамента есть свои преимущества. Во-первых, имеется несколько вариантов конструкции в зависимости от глубины заложения. Если строение одноэтажное и выполнено из легкого строительного материала, то выбирают незаглубленный или малозаглубленный вариант. В таком случае сокращается расход материалов, а значит, есть возможность сэкономить средства. Во-вторых, многим домовладельцам нравится большой срок службы.
Свайный фундамент
Если все работы выполнены с соблюдением технологии и не было экономии на качестве бетонной смеси, то конструкция простоит до полутора столетий. К тому же, у владельцев дома всегда есть возможность произвести ремонтные работы.
Они хоть и сложны, но вполне реальны. Про основании из монолитной плиты такого не скажешь. Еще одно преимущество ленточной конструкции — появляется возможность создавать подвальные помещения. Для этого достаточно углубить фундамент на нужные размеры.
Плюсы и минусы
Монолитный плитный фундамент считается одним из наиболее прочных видов оснований. Так как, он закладывается неглубоко, то не боится промерзания. При подвижке грунта такой фундамент приподнимается одновременно с постройкой, поэтому вероятность его повреждения минимальная.
Негативное воздействие пучения грунта и грунтовых вод при небольшом заглублении также сводится к нулю. Строения на плите могут стоять бесконечно долго без видимых повреждений. Кроме повышенной прочности и высокой несущей способности, плюсом монолитного фундамента дома является то, что он заменяет черновой пол, поэтому лаги для него не делаются. Да и скорость строительства существенно возрастает.
Использовать дорогостоящий монолитный фундамент для дома на твердых пластичных или скальных почвах нет особой необходимости. Ведь на него уйдет большое количество арматуры и бетона. Но вот при возведении строения на сыпучих песчаных или болотистых почвах, особенно при строительстве очень тяжелых каменных или, напротив, легких газобетонных или кирпичных домов, лучше выбрать именно этот тип фундамента.
Существенным недостатком монолитных фундаментов для частных домов является его высокая стоимость из — за высокого расхода бетона и арматуры. Вдобавок возведение подвалов и цокольных этажей в здании будет невозможно.
Особенности разметки для монолитной плиты
Разметка для такого основания отличается несколькими особенностями:
- Для монолитной плиты достаточно нанести разметку только самой будущей постройки. Где будут находиться стены и перегородки можно решить позднее, когда основание будет готово.
- С каждой стороны разметку нужно сделать на 1 метр больше периметра будущего дома. Такая манипуляция необходима для обустройства дренажной системы и отмостки.
- Если согласно вашему проекту постройка будет оснащена террасами, балконами, крыльцом и другими пристройками, то заливать эти элементы нужно вместе с фундаментом. Соответственно разметку нужно продумать и для них.
Чтобы осуществить строительство плитного фундамента, предлагаем ознакомиться со стандартной технологией укладки такого основания.
Технология возведения плитного фундамента
Как и любой тип фундамента, монолитный плитный возводиться в несколько этапов. Рассмотрим каждый из них детальнее.
Подготовительные работы
На данном этапе необходимо подготовить участок под строительство. Для этого нужно очистить территорию от различных загрязнений и мусора, а также снять верхнюю часть грунта (около 10 см). После этого выполняют разметку будущего фундамента. Как правило, для этого потребуются колышки и леска, первые забивают по углам будущего основания, а между ними по периметру натягивают леску
При разметке важно проверять правильно углов, для этого можно воспользоваться угольником
Подготовка котлована
Когда разметка территории проведена, можно приступать к рытью котлована. Для этого можно воспользоваться специальной техникой или сделать это вручную. Глубина котлована, как правило, составляет около 30-40 см.
Далее необходимо сделать песчаную подушку, которая будет распределять нагрузку по всему периметру фундамента. Песок необходимо засыпать в несколько слоев, при этом каждый из них нужно хорошо поливать водой и утрамбовывать до тех пор, пока на поверхности подушки не перестанут оставаться следы. Толщина подушки составляет обычно 15-20 см. Также чтобы предотвратить повреждение подушки во время работ, ее можно покрыть 100 мм цементной стяжкой.
Выполнение опалубки
Для изготовления опалубки чаще всего используют доски или фанеру. Толщина досок обычно составляет около 25 мм и выше. Доски необходимо сбить в щиты и установить по всему периметру будущего фундамента. Чтобы опалубка не лопнула во время заливки фундамента, с внешней стороны устанавливаются распорки. Более детально вы можете ознакомиться у нас на сайте в разделе опалубки.
Армирование фундамента
Для армирования фундамента используется стальная арматура периодического профиля, диаметр которой составляет от 12 мм. Диаметр зависит от толщины самого фундамента и от типа постройки. К примеру, для фундамента толщиной около 30-40 см под одноэтажный или двухэтажный дом достаточно будет арматуры диаметром 14 мм, которую укладывают в два уровня вдоль и в поперек с ячейками около 20х20 см. Арматуру связывают вязальной проволокой специальным крючком, или сваривают.
Заливка бетона
Выполнять заливку бетонного раствора лучше всего за один раз с помощью бетономешалки, поскольку делать самостоятельно бетонную смесь очень трудоемко и требует большого количества людей. Бетонный раствор в процессе заливки необходимо обрабатывать глубинным вибратором, чтобы выгнать из раствора весь воздух, который может повлиять на прочность конструкции. После полной заливки бетона, поверхность фундамента нужно выровнять и разгладить.
Завершающие работы
Через 7 дней после заливки бетона, когда его прочность достигает около 70 %, опалубку можно снять, а гидроизоляционный материал завернуть на поверхность фундамента и закрепить. Возводить стены можно будет не раньше через 3-4 недели, поскольку именно за это время фундамент достигнет своей максимальной прочности.
Технология монтажа
Сначала проводят расчеты глубины заложения основания и определяют, сколько понадобится строительных материалов. После этого приступают к разметке участка. Согласно проекту, делают чертеж на бумаге, затем переносят разметку на участок. Подробнее о фундаменте из локов смотрите в этом видео:
Очищают строительную площадку от мусора и максимально выравнивают.
Колья закапывают по углам постройки и краям несущих стен, натягивают между ними веревку. Все работы выполняют с соблюдением уровня.
Подготовительный этап
Траншею копают согласно разметке
Пошаговая инструкция по подготовке строительного участка к устройству фундамента из бетонных плит:
- Согласно разметке, копают траншею вручную или с привлечением техники.
- Дно и стенки выравнивают по уровню, зачищают.
- На дне устраивают песчаную подушку, толщиной 150-200 мм. Песок смачивают и плотно утрамбовывают.
- Иногда требуется заливка тонкого слоя бетона, толщиной 100 мм.
- Выполняют гидроизоляцию всей поверхности траншеи.
Устройство фундамента
Стыки блоков промазывают битумом
Для монтажа фундамента понадобится привлечение специальной техники.

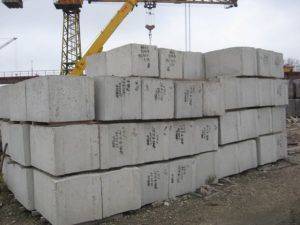

- Железобетонные блоки кладут от углов, плотно друг к другу по всему периметру траншеи.
- Чтобы повысить теплоизоляцию, промазывают стыки битумом или цементным раствором.
- Следующие ряды укладывают со смещением стыков.
- Внутренние промежутки между железобетоном и канавой засыпают песком, смачивают его и хорошо уплотняют.
- Выполняют гидроизоляцию и теплоизоляцию фундамента. О том, какое основнаие выбрать, смотрите в этом видео:
При выборе вида фундамента для дома нужно провести все расчеты по объему бетона, толщине, глубине заложения и т. д. На основании полученных показателей определяют экономическую выгоду монтажа плитного основания. Не стоит забывать, что конструкция одновременно служит полом, это позволяет сэкономить на черновой стяжке.
Гидроизоляция и утепление
При выполнении любого фундамента, необходимо позаботиться о его защите, для этого выполняют гидроизоляцию всего основания, а также утепление, чтобы уменьшить потери тепла, особенно если эти будет жилое помещение.
Гидроизоляция фундамента выполняется со всех его сторон:
- Нижняя часть основания покрывается рулонными материалами еще в момент сбора опалубки. Чаще всего для этих целей применяют рулонный рубероид, который укладывают на песчаную подушку. Рубероид укладывают с нахлестом и наплавляют с помощью специальной газовой горелки. Также рулонные материалы оставляют с запасом по торцам, чтобы в дальнейшем защитить торцы фундамента.
- Торцы (боковая часть) фундамента как уже говорилось выше, гидроизолируют за счет материала подошвы, который в дальнейшем заворачивается наверх фундамента.
- Верхняя часть плиты может защищаться различными гидроизолирующими материалами (рулонными или обмазочными).
Утепление фундамента может выполняться также со всех его сторон. Чаще всего поверх гидроизоляционного материала укладывают теплоизоляцию, после чего уже заливают бетонный раствор. Однако более эффективным способом утеплением будет укладка материала уже на готовую плиту перед устройством пола в помещении. В качестве утеплителя можно использовать пенопласт или пенополистирол толщиной около 50-100 мм.
Достоинства и недостатки
Плюсы плиточного фундамента:
Расширенные возможности на грунтах со сложной геологией, которые для ленточного основания не подойдут из-за низкой несущей способности и высокой пучинистости. Однако на явно заболоченных грунтах с сильной просадкой окажется неэффективен, уступая свайному с основой гораздо ниже глубины промерзания.
Плотные монолитные фундаменты подойдут для строительства тяжелых многоэтажных сооружений. Профессиональные расчеты распределения сил позволят сэкономить при проектировании многоквартирных домов.
Минимум усилий по обустройству фундамента. Земляные работы невелики, так как заглубленная часть небольшая. Однако при проектировании очень тяжелых или больших по площади сооружений это преимущество будет зыбким и начнет проигрывать ленточным основаниям.
Фундаментная плита является хорошей основой для пола первого этажа или цоколя
Это важное преимущество. При хорошем утеплении пол становится сразу теплым
В многослойной плите можно смонтировать водяной подогрев.
Плита не является строительным объектом повышенной категории сложности. Выкапывание котлована, заливку бетона, вязку арматуры можно провести своими руками. Навык приходит быстро.
Работа предстоит однообразная и утомительная. Однако заручившись поддержкой родственников, друзей, можно смонтировать самостоятельно без серьезных строительных навыков. Для небольшой строительной бригады заливка монолитного фундамента для частного дома будет выполнимой задачей.
Устройство плитного фундамента — трудоемкий процесс
Минусы:
- На участках с выраженной нестабильностью грунта «плавание» основания происходит с большой амплитудой, а силы снизу прикладываются неравномерно. Плита начинает испытывать колоссальные нагрузки на изгиб.
- Небольшие линейные деформации вполне вероятны. Некоторые материалы к ним чувствительны. При «плавании» плита может накрениться и стены отклонятся от вертикали. Для деревянных построек это не критично, а для блочных, кирпичных конструкций напряжения увеличиваются при достижении определенной высоты. Не исключено появление трещин в верхней части зданий.
- Ряд операций при монтаже потребует привлечения специалистов и техники. Для качественной трамбовки нужна виброплита. Вязка арматурного каркаса потребует вязальный пистолет или специальные хомуты, гидроизоляция — газовую горелку. Большой объем бетона при одномоментной заливке удобнее заливать с использованием строительного миксера. Плиту желательно смонтировать за 1 день.
- При значительных перепадах высот такое основание совсем невозможно либо нерентабельно.
- Подвал, погреб, смотровая яма одинаково невозможны при возведении монолитной плиты. Ее сущность в том, чтобы опираться всей площадью на грунт и при необходимости скользить по нему равномерно. Исключением является специфическое строение ряда плит с ростверками под несущие стены или арматурные закладки, уже от которых ведется заглубленная часть стены. Но это сложное и дорогое удовольствие.
- При возведении обязательна прокладка всех коммуникаций, включая силовые кабели, водопровод, канализации, короба. Это скорее не недостаток, а специфическая особенность технологии, но она усложняет процесс строительства.
- Стоимость монолитного фундамента глубокого залегания для частного дома высока. Иногда достигает 50% стоимости всего строения. При малозаглубленной плите все не так страшно. Хотя даже несколько лишних сантиметров быстро вырастают в кубы объема.
Двухъярусное армирование потребует значительного увеличения арматуры и бетона. Здесь ленточный фундамент выигрывает. Но плита одновременно является перекрытием в здании – черновой пол с хорошей гидроизоляцией, часто с утеплением. Это уменьшает общую стоимость сметы, несколько снижает общий объем работы, ее кропотливость.
Основные задачи плитного основания
Стоит отметить, какие задачи должен выполнять правильно установленный монолитный фундамент:
- Универсальность. Данный тип основания позволяет проводить его монтаж на абсолютно любых типах земельных участков. Так, с появлением технологии строительства плитного основания, появилась возможность строительства зданий прямо на болотах. До появления плитных оснований невозможно было себе такое представить.
- Прочность. Монолитная плита изготавливается из бетона или железобетона. Данный материал обладает максимальным уровнем прочности. Такому основанию будут не страшны даже сдвиги земной поверхности.
- Устойчивость. Любые передвижения, деформации, наводнения поверхности не повлияют на качество основания.
- Дополнительные коммуникации. Технология строительства позволяет вмонтировать непосредственно в полость цоколя систему отопления полов. Также можно провести и вмонтировать в основание коммуникации и электропроводку.
- Утепление. Для повышения уровня комфортности в здании основание можно утеплить слоем теплоизолирующих материалов.
Технология строительства фундаментной плиты своими руками
Нужные материалы:
Бетон.
Пенополистирол.
Песок и гравий.
Вязальная проволока.
Армированная пленка.
Геотекстиль.
Арматура.
Доска для опалубки.
Для выбора подходящего эксперта для документального сопровождения строительства дома рекомендуем воспользоваться поиском компаний в каталоге Building Companion. В профиле каждого подрядчика указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости услуги.
Найти эксперта по документальному сопровождению »
Подготовительные работы
После этого засыпается подушка, которая состоит из трех слоев: утрамбованный песок (20-25 см), смесь гравия и щебня (20-25 см) и геотекстиль (монтируется между данными двумя стройматериалами). Теперь выполняется прокладка коммуникаций в специальной гофре для защиты. Гофры и трубы затем выводятся в надземную часть сооружения, непосредственно на участках подключения (примерно на высоте в 50-60 см).
Тепло и гидроизоляция
Сначала по верхнему краю выложенной подушки монтируется гидроизоляционный материал
При этом важно делать перехлест между полотнами в 15 см. Края используемых полотен должны выходить за плиту на столько, столько сколько составляет плиточная толщина, а также необходимо оставить 10-15 дополнительных см
Зачем это нужно? Чтобы в последующем защитить от влаги и торцы сооружения. Оптимальным вариантом для выполнения гидроизоляции является полиэтилен с армированием.
Обратите внимание! Места, где наблюдаются перехлесты необходимо тщательно герметизировать. Для этого можно использовать специализированный скотч.. Следующий этап заключается в монтаже теплоизоляционных материалов
Это могут быть составные элементы, выполненные из экструдированного пенополистирола с L-образным сечением для сбора несъемной опалубки. Разрешается использовать фибролитовые плиты, однако для них необходимо предусмотреть вспомогательные крепления. Альтернативным вариантом являются плоские листы полистирола, которые предварительно были экструдированы. С наружной стороны утеплитель необходимо укрепить специальными упорами и ограждающей опалубкой.
Следующий этап заключается в монтаже теплоизоляционных материалов. Это могут быть составные элементы, выполненные из экструдированного пенополистирола с L-образным сечением для сбора несъемной опалубки. Разрешается использовать фибролитовые плиты, однако для них необходимо предусмотреть вспомогательные крепления. Альтернативным вариантом являются плоские листы полистирола, которые предварительно были экструдированы. С наружной стороны утеплитель необходимо укрепить специальными упорами и ограждающей опалубкой.
Там, где планируется возведение стен, утеплитель монтируется в 1 слой. Там, где эксплуатационные нагрузки увеличены, необходимо укладывать двойной теплоизоляционный материал. Минимальная толщина при этом составляет 10 см. Если выполняется двухслойная укладка, стыки между плитами верхнего яруса не должны совпадать со стыками нижнего яруса. Их крепеж осуществляется при помощи дюбелей-бабочек и полиуретановым клеящим составом.
В завершении делают специальные отверстия для прокладки инженерных коммуникаций. Образовавшиеся зазоры затем обрабатываются пеной.
Армирование
Данный этап включает в себя следующие стадии:
Связка армирующего каркаса для образования ребер жесткости.
Армирование самой плиты на участках наибольших эксплуатационных нагрузок.
Укладка армирующей сетки и каркаса на предварительно установленные подпорки.
Элементы отопления
Сначала выполняется прокладка труб для организации теплых полов. Если системный контур был запланирован для нескольких зданий и труба прокладывается под каркасом, ее необходимо защитить с помощью гильзы. Затем осуществляется подключение труб к коллекторам.
Формовка плиты и уход за ней
Каркас подготавливают к залитию бетона. Залитая поверхность выравнивается. Для предупреждения пересыхания монолит закрывают специальной пленкой. Когда прочность базиса составляет 80% и выше, убирается опалубка. На это может потребоваться от 8 дней (если температура составляет +30 градусов по Цельсию и выше) до 1.5 месяца (если на улице 0-3 гр.).
Материалы для строительства
Чтобы от «а» до «я» разобраться в устройстве плитного фундамента, необходимо знать, из каких материалов он устроен. Согласно требованиям руководства по проектированию плитных фундаментов, при строительстве такого основания используют:
- высококачественную бетонную смесь;
- металлическую арматуру;
- разные материалы для устройства гидро- и теплоизоляции.
Для бетонирования выбирается смесь марки М300, в обязательном порядке принимается в расчет устойчивость к воздействию влаги и низким температурным режимам, особое значение уделяется коэффициенту подвижности.
Если уровень грунтовых вод максимально приближен к поверхности земли, рекомендуется применять сульфатостойкую бетонную смесь, представляющую собой большую редкость.
Арматурные прутья выбираются с диаметром 1.2 – 1.6 см, марка может быть любой, соединение в решетку выполняется вязальной проволокой. Если предполагается использовать сварку, то марка сальной арматуры должна соответствовать а500с или а240с.
Для гидроизоляции применяют битумно-полимерные составы, разрешается использование рулонных полиэтиленов, бентонитовых матов. Если устраивается незаглубленное или малозаглубленное основание, в качестве теплоизоляционного слоя применяются синтетические материалы, одним из примеров которых является пенополистирол экструдированный, как наиболее прочный и долговечный утеплитель.
Особое внимание утеплению уделяется в случае, если технологией предусмотрено, что теплая плита фундамента одновременно является полом помещения, находящегося на одном уровне с цоколем
Проектирование плитных оснований
Расчет базируется на показателях грунта, насколько он насыщен водой и каковы его несущие характеристики. С целью определения данных показателей обязательно выполняется геологические изыскания с соблюдением действующих норм и правил.
Важно знать! Монолитная плита под фундамент дома характеризуется толщиной в 15-35 см. Это рекомендуемое специалистами значение
Важно доверить подбор и расчеты квалифицированным профессионалам своего дела с многолетним опытом работы.
Обязательно измеряется нагрузка веса сооружения, она не должна превышать несущую способность монолита. С целью расчета давления вычисляется вес стройматериалов, применяемых для строительства перекрытий, стен, крыши
Помимо этого, обязательно берется во внимание нагрузки следующих типов: ветровые, снеговые, полезные. Полученные значения суммируются и делятся на площадь опоры
Итоговый параметр должен отвечать требованиям СНиП 2.02.01-83. Если он не соответствует норме, нужно рассмотреть один из следующих вариантов:
Расширить площадь опоры.
Изменить основание.
Заменить подстилающую породу.
Сократить вес надземной части сооружения.
