Футеровка печи отопления — что это такое и как сделать своими руками

Возможные причины неполадок печи

Старую печь можно отремонтировать полностью или переложить некоторые ее узлы

Типовые неприятности объясняются различными повреждениями конструкции. При появлении трещин нарушается герметичность. Ухудшение тяги провоцирует засорение системы дымоудаления. Большая разница температур (внутри канала и окружающего воздуха) способна повредить со временем даже качественную кладку. В отдельных ситуациях дефекты образуются по причине ошибок пользователей в процессе эксплуатации.

Чтобы правильно отремонтировать печку, нужна предварительная проверка

Рекомендуется обратить внимание на сравнительно редкие конструктивные проблемы:

  • при одинаковой высоте расположенных рядом труб дым засасывает второе (неработающее) отверстие;
  • производительности приточной вентиляции может быть недостаточно для одновременного функционирования нескольких отопителей;

  • нормальному перемещению воздуха в топку препятствует близко установленный лестничный проем;
  • вывод вытяжной вентиляции сделан в один канал с удалением дыма;
  • превышено допустимое количество поворотов трубы под углом 90°;
  • поддувальные отверстия установлены слишком близко к топочной дверке;
  • выходной канал создан недостаточно высоким, слишком узким (широким).

Препятствие для дыма может создавать отложения сажи внутри трубы

Рекомендуется уточнить внешние условия. В приведенных ситуациях потоки ветра могут провоцировать принудительное «заталкивание» дыма внутрь здания:

  • труба установлена неправильно по отношению к выступающему коньку крыши;
  • паразитные завихрения создает крупное дерево, другое строение.

Какой материал подходит для защитной облицовки ковша?

Очень важно выбрать наиболее подходящий материал футеровки, который будет являться долговечным и прочным. Именно от его износоустойчивости будет зависеть и надежность самой защитной облицовки, и продолжительность службы ковша. Важно помнить об этом

Важно помнить об этом. В число оптимальных вариантов для защитной облицовки ковшей входят плиты CDP

Они очень прочные и надежные. Кроме того, они имеют следующие плюсы:

В число оптимальных вариантов для защитной облицовки ковшей входят плиты CDP. Они очень прочные и надежные. Кроме того, они имеют следующие плюсы:

  • простое и быстрое крепление;
  • выбор плит разных размеров;
  • простота их вальцовки;
  • возможность приобрести их в нашей стране, что намного быстрее и выгоднее, чем заказ из-за рубежа.

Вот сколькими преимуществами обладает качественная футеровка. Что это такое, некоторым, к сожалению, становится известно довольно поздно.

Футеровка печи: суть и назначение, как проводится для различных печей

При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Термин футеровка происходит от немецкого futter – подкладка. В технике и строительстве футеровка значит отделка, несущая определенные защитные и, возможно, технологические функции. К внешнему виду футеровки каких-либо требований не предъявляется. Напр., отрезки вновь укладываемых трубопроводов, уже покрытых изоляцией, перед протяжкой под существующими дополнительно футеруются снаружи. Футеровка печи производится изнутри, т.е. со стороны наибольшего разрушающего воздействия.

Примеры футеровки печей различного назначения

По технологии производства работ внутренняя огнеупорная футеровка печей различного назначения делится на:

  • Накладную (внакладку) – облицовку штучными или листовыми огнеупорными материалами.
  • Набивную – промазыванием кладки вручную вязкими жаростойкими составами.
  • Торкретированием – набрызгом под довольно большим давлением текучей жаростойкой смеси из специального аппарата; как правило, торкретируют футеруемые поверхности жаропрочным бетоном.

Торкретированием футеруют печи, разливочные ковши, трубопроводы, дымовые трубы и т.п. достаточно большого объема, чтобы внутри мог поместиться рабочий-оператор с аппаратурой. Торкретирование применимо для подвижного оборудования (литейных ковшей, термосов для перевозки расплавленного металла и др.), но требует солидной профессиональной подготовки и специального оборудования, вне производственных условий неприменимого, поэтому далее в этой статье не рассматривается. Малые печи футеруют почти исключительно внакладку; иногда для ремонта применяют набивную футеровку.

Паровое отопление от печки своими руками

Чтобы не монтировать отопительный котел для устройства системы парового отопления и тратить на это денежные средства, можно использовать имеющуюся в доме печь.  Она будет выступать в качестве теплоисточника с недорогим твердым топливом, к тому же, она не зависит от центрального газо- и электроснабжения. Парогенератором выступает теплообменник, который можно изготовить на заказ или самостоятельно. Недостатки печи-парового котла такие же, как у обычной печки или камина: отсутствие возможности точной регулировки температуры нагрева, отсутствие полной пожаробезопасности,  а также возможность задымления помещения из-за неправильной растопки. Таким образом, недостатков у печи-котла столько же, как у обычной, а преимуществ гораздо больше.

Паровое отопление от печки

Перед тем, как от печки сделать паровое отопление, необходимо проверить теплообменник на предмет герметичности. Сделать это можно следующим образом: внутрь устройства заливают керосин, швы при этом обводятся мелом. Места, где мел потемнел, означают протечку, а значит, использовать это устройство для системы парового отопления нельзя.

Для отведения парового отопления от печки понадобятся следующие составляющие:

  • Батареи отопления. Их количество должно быть равно числу окон помещения.
  • Теплообменник
  • Медные или оцинкованные трубы для отвода конденсата и паропровода.
  • Запорная арматура (краны для спуска воздуха, вентили)
  • Соединительная арматура: колена, трубные хомуты, фитинги.
  • Кронштейны для радиаторов
  • Гидравлический затвор
  • Редукционно-охладительная установка, с помощью которой пар переводится в жидкое состояние.
  • Редуктор для снижения давления внутри системы.
  • Насос для принудительной циркуляции жидкости.
  • Инверторный сварочный аппарат

Перед тем, как приступить к работам, предварительно разрабатывается схема подключения и монтаж труб. На чертеже определяется место расположения печи-котла, от которой далее прокладывается схема разводки со всеми необходимыми элементами подключения. Для отопления площади не больше 80  кв.м. подходит однотрубная схема подключения радиаторов. При таком способе подключения конвекторы нагреваются последовательно, первый из них сильнее прочих. Двухтрубная схема подходит для отопления помещений больше 80 кв.м. и двухэтажных домов. Трубы при этом подсоединены к конвекторам параллельно. Если планируется установить систему по принципу естественной циркуляции, теплообменник должен быть расположен ниже всех конвекторов и труб под углом наклона. При этом требуется монтаж насоса для бесперебойной циркуляции отопительной системы.

После того, как схема разработана и все конструктивные элементы, необходимые для сборки отопительной системы, учтены, можно составить смету на покупку материалов и приступать к работе.

После того, как схема разработана и все конструктивные элементы, необходимые для сборки отопительной системы, учтены, можно составить смету на покупку материалов и приступать к работе.

Технология работ

Необходимо учитывать, что устройство паровой отопительной системы без демонтажа старой печи невозможно. Для того чтобы встроить теплообменник, необходимо монтировать его внутрь топки на этапе кладки печи.

Под каждым окном устраиваются радиаторы, к которым подсоединяют подводящие и отводящие трубы под небольшим уклоном 3мм. Каждый радиатор снабжается краном для спуска воздуха.

Паровое отопление от печки

Чтобы обезопасить систему, перед каждым конвектором и перед всей системой в целом, устанавливается запорная арматура. В начале системы также устанавливается редуктор охлаждения и редукционный клапан. В конце системы устанавливается емкость для сбора конденсата с таким же небольшим уклоном, как трубы. Из него вода перетекает в теплообменник. Перед печкой устанавливается насос в системе принудительной циркуляции.

Пример облегченной футеровки отопительного котла, работающего по принципу дожига пиролизных газов

  • Облегченная футеровка состоит из одного слоя кирпичной кладки. Дополнительно к внутренней облицовке, для увеличения КПД и снижения температуры внешних стенок, внешняя поверхность котла нередко облицовывается одним из негорючих материалов, способных выдержать повышенные температуры, характерные для определенного агрегата. Ну а затем иногда дополнительно обшивается металлическим листом.
  • Натрубная футеровка предназначается для своеобразной термоизоляции труб котла, там, где из-за повышенных температур невозможно применить иные утеплительные материалы. Она производится непосредственно по внешним поверхностям труб. Этот вариант можно назвать самым простым в исполнении. Он выполняется с использованием огнеупорного клея или другого раствора, производимого в виде вязкой массы.

Пластичное вещество наносится на трубы с помощью кисти в два, а иногда и в три — четыре слоя. После застывания такая обработка образует толстый слой, предотвращающий ненужные потери тепла. Во избежание сквозных механических повреждений защитного слоя, его часто армируют стекловолоконной сеткой. Металлическую сетку не используют из-за высоких показателей ее термического линейного расширения.

Футеровка топок лепных глиняных печей

Несмотря на наличие в продаже большого количества кирпича разного сорта и качества, а также готовых металлических отопительных агрегатов, в последнее время становятся все более популярными глинобитные печи различных конфигураций.

Общие понятия о футеровке

Что же кроется под термином «футеровка»?

Футеровка — это облицовка внутренних поверхностей камер печи, постоянно контактирующих с открытым огнем. Задача этого облицовочного слоя — осуществлять защитные функции, предохранять внешние стенки от всевозможных термических, механических, химических и физических повреждений. Футеровку делают для защиты не только бытовых отопительных приборов — в горно-металлургической промышленности такая технология широко используется в мощных плавильных печах различной конструкции.

Кроме защитной функции, жаростойкие материалы, которыми облицованы внутренние поверхности топки, значительно снижают тепловые потери

Однако, здесь есть и «обратная сторона медали» — очень важно правильно рассчитать толщину футеровки, иначе стенки печи будут плохо прогреваться. А тепло будет просто уходить в дымовую трубу, а не в комнаты дома. Коэффициент полезного действия печи может существенно понизиться, что приведет к ощутимому возрастанию затрат на топливо, так как его потребуется слишком много, чтобы прогреть толстые стенки топочной камеры

Коэффициент полезного действия печи может существенно понизиться, что приведет к ощутимому возрастанию затрат на топливо, так как его потребуется слишком много, чтобы прогреть толстые стенки топочной камеры.

Способы футеровки и материалы для ее выполнения

Футеровка топок может производиться различными способами. Наиболее подходящий из них выбирается в зависимости от материала, из которого построена печь, и от того, когда решено произвести операцию укладки защитного материала.

Итак, методы создания защитной облицовки заключаются в следующем:

  • Облицовка внутренних поверхностей кирпичом или панелями из жаропрочного материала, имеющими низкую теплопроводность. Этим способом процесс футеровки может быть проведен как при постройке печи, так и уже в готовом отопительном сооружении.
  • Нанесение на внутренние поверхности стенок топки различных жаростойких растворов. Этот способ применяют тоже в уже готовых приборах отопления или же в кирпичных — при их постройке.
  • Установка теплоотражающих экранов — этот способ футеровки эффективен для банных металлических печей-каменок. Если же использовать экраны в других моделях печей, то это может привести к снижению их эффективности, так как выработанное тепло не будет прогревать стенки, а, отражаясь внутрь топки, уйдет в дымоходную трубу.

Защитные материалы для футеровки печей, каминов и котлов изготавливаются из глины или измельченных или переработанных горных пород. Они подразделяются на классы, в зависимости от их основы.

— «А» — это материалы, изготовленные на основе кремнезема.

«В» — для основы этих футеровочных составов, кирпичей или панелей используется специально подобранная глина.

«С» — комбинированная футеровка, изготавливаемая из нескольких компонентов, не подходящих под класс «А» или «В».

Способы

Облицовка печи может быть внутренней и наружной. Внутренняя служит защитой топливника печи от перегрева, наружная предназначается для придания достойного внешнего вида.

Внутренняя отделка выполняется из огнеупорных материалов, способных противостоять высокотемпературным воздействиям в течение длительного времени. Кирпич выкладывают на ребро вдоль стенок топливника, при этом кладка из огнеупорного кирпича стыкуется с основной кладкой топливника одним вертикальным швом, но не перевязывается. Такой способ позволяет защитить стенки топливника от перегрева и существенно продлевает срок эксплуатации печи.

В зависимости от назначения печи для отделки могут использоваться защитные экраны, способные поглощать лучистые потоки. Если печь используется для приготовления пищи, такие экраны устанавливаются внутри топливника, где они способствуют быстрому прогреву дымовых газов или воздуха, подаваемого в топку. С этой же целью внутренние стенки топливника могут облицовываться огнестойкими материалами с низкой теплопроводностью. Экраны, установленные снаружи, предназначаются для создания необходимого уровня теплозащиты. Иными словами, такая отделка гарантирует сохранение тепла внутри печи, не допуская перегрева внешней поверхности.

Для наружной отделки бытовых печей используются самые различные материалы. Самый простой и практичный способ наружной облицовки – штукатурка печи. Именно этот вид отделки чаще всего используется для облицовки стенок печей бытового назначения.

Нередко для оформления наружной стороны печки используют кирпич или декоративные панели из натуральных или искусственных материалов. Традиционно печи отделывают изразцами, но это один из самых дорогих способов. Готовые изразцы можно приобрести в специализированных магазинах, но для правильной установки такого оформления потребуется специалист. Без определенных навыков довольно сложно правильно сделать обрамление для бытовой печи.

Производственная футеровка и свойства материалов

На производстве, в металлургии, футеровка индукционной печи выполняется с использованием особых, прессованных шамотных кирпичей. Они очень износостойкие, не дают усадки и хорошо выдерживают термоудары. Применение шамотного кирпича позволило добиться большой экономии средств и намного удешевить процесс производства металлов.

Индукционная печь

Индукционная печь

В таблице приведены свойства некоторых огнеупорных материалов

МатериалПлотность кг/м3Максимальная рабочая температура °С
Шамот         1800-2000            1300
Кирпич глиняный             1600              700
Вермикулит          150-250            1100
Базальтовая вата             100              750
Каолин плотный       2400-2500             1400

Бытовые проблемы – футеровка как решение

В быту людям обычно приходится решать более простые задачи. На самом последнем этапе, догорание углей, происходит перегрев низа металлической печки, иногда докрасна. Человек решает  своими руками обложить изнутри перегревающуюся стенку.

Но и в этом случае приходится решать вопрос, до какого уровня выполнить футеровку, оставить ли зазор и как при этом закрепить кирпичи?

Конкретно в данной ситуации вопрос можно решить следующим образом:

  • Если позволяет ширина топливника, по его периметру укладываются шамотные кирпичи стандартного размера – 250Х150Х65 мм. При этом кирпич укладывается к стенке плашмя. Можно уложить вертикально, с высотой 250 мм или горизонтально на 120 мм.
  • Для того чтобы кирпичи надежно зафиксировать между собой, используется простой способ. С помощью шлифовальной машинки делается пропил в части соединения, и кирпичи скрепляются с помощью вставленного металлического шипа подходящего размера.

Устройство футеровки: температура и металл

Особое внимание стоит обратить на то, что термическое линейное расширение металла намного больше, чем у кирпича. Поэтому все металлические части, подверженные нагреву, должны иметь свободное пространство для расширения

При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна

Можно для этой цели использовать асбест

При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна. Можно для этой цели использовать асбест.

Ошибочная защита. Последствия

Очень часто встречается такая картина. Металлическая печь обкладывается кирпичом с применением глинистого раствора, да еще и без зазора. Мотивируется это обеспечением безопасности и улучшением прогрева печи.

Металлическая печь с кирпичной обкладкой

Это совершенное заблуждение!

  • Во-первых, кирпич очень теплоемок.
  • Во-вторых, у кирпича низкая теплопроводность. Что происходит во время работы такой печи?

Кирпич просто исполняет роль теплозащиты. Основное тепло, вырабатываемое печью, из-за переизбытка в топке просто вылетает в трубу.Ко всему прочему, отсутствие зазора мешает проникновению охлаждающего воздуха к металлическим стенкам печи, что однозначно приводит к их прогару, а расширение металла приведет к растрескиванию кирпичной защиты.

Как итог, угарные газы начнут поступать в помещение.

Не всегда кирпич: смеси для футеровки

В последнее время большой популярностью стали пользоваться банные «лепные» печи различных форм. В основном такие печи устанавливаются в банях, выполненных в стилизованном «сказочном стиле». Изготавливают такие печи, используя старинный метод, называемый – глинобитным.

После естественной просушки глины производится обжиг печи изнутри с применением дров. Наружная часть обжигается с помощью паяльных ламп до образования корочки. Очень удобно выполнить футеровку таких печей, применяя специальные составы.

Это могут быть сухие смеси:

  • Шамотные.
  • Муллитовые.
  • Корундовые.

Данные составы можно прекрасно использовать для изготовления прямо на месте различных огнеупорных изделий, футеровок в том числе. Сплошная, монолитная футеровка, изготовленная из данных материалов, намного превосходит по своим качествам шовные футеровки печи, выполненные с помощью шамотного кирпича.

Футеровка без отрыва от производства

В настоящее время существует ряд технологий, при которых футеровка или восстановление футеровки производится без остановки печи. Составы наносятся с помощью «набрызга» прямо на раскаленную поверхность или методом торкретирования.

Данный способ в основном применяется на производстве, что позволяет без остановки процесса производства выполнить при необходимости футеровочные работы.

Клей и раствор

Огнеупорный раствор для кладки шамотного кирпича

Помимо качества и характеристик материалов на эффективность процедуры футеровки также влияет их правильная укладка с применением специальных веществ.

Раствор

Термостойкие растворы образуют на стенках топки монолитный тонкий слой, защищающий рабочую поверхность от воздействия пламени. Такому монолиту может потребоваться ремонт по мере его износа. Во время работы с раствором нужно соблюдать основные правила:

  • Растворы готовят из сухих смесей корундового, муллитового или шамотного типа, которые разбавляют водой до сметанообразной консистенции. Пропорции компонентов и характеристики смесей обычно указаны на упаковке.
  • Сначала слой раствора обжигают паяльной лампой или нагревают в печи до образования твердого покрытия во время обжига.
  • Если футеровку проводят при помощи шамотного кирпича, швы стыковки нужно заполнять на всю высоту кладки.

Предлагаем ознакомиться Что лучше и чем ионизатор воздуха отличается от озонатора, увлажнителя, очистителя?

Огнеупорный клей

Огнеупорный клей для выкладки топки

Огнеупорный клей считается более прочным компонентом, он продается в емкостях весом от 2 до 50 кг и чаще всего используется для футеровки. Перед началом работ емкость вскрывают и перемешивают до однородной массы, после наносят на поверхность, соблюдая основные правила:

  • Клеевую массу наносят на увлажненную поверхность шпателем слоем не более 3 мм.
  • При обмазывании клеем всей полости топки процедуру проводят слоями, соблюдая интервалы в 15 минут после каждого нанесения.
  • Чтобы приклеить базальтовый картон на участки по горизонтали, состав с клеем разбавляют водой на 15% не позже чем за 12 часов до начала работы.
  • Расход клея составляет от 1 до 4 кг в зависимости от структуры поверхности для обработки и толщины клеевого слоя.

Ранее упоминалось, что необходимо экспериментировать с раствором для кладки футеровки. Чтоб минимально сократить количество испытаний, рекомендуется заготовить сразу несколько вариантов и обжечь в одинаковых условиях. Не забываем наносить обозначения.

Классические каменные или металлические отопительные конструкции в банях постепенно вытесняются более современными и красивыми лепными печами. Они возводятся глинобитным методом. Для них футеровку выложить из шамотного кирпича можно, но мастера рекомендуют прибегать к специальным смесям:

  • Муллитовые
  • Шамотные
  • Корундовые

Для применения названных составов достаточно на месте развести их в теплой воде. Раствор наносится на огнеупорные поверхности. После высыхания монолит не будет трескаться.

О ремонте

Вечным не бывает ничего, в том числе футеровка топочной. Рекомендуется перед началом очередного отопительного сезона проводить осмотр поверхностей и восстанавливать разрушаемые участки.

Немного о промышленной футеровке

Основное отличие промышленной и бытовой футеровки – структура используемого шамотного кирпича. В первом случае он будет подвергаться воздействию больших температур, поэтому требует дополнительного прессования в процессе производства. Они значительно дороже, однако способны выдерживать тепловые удары.

Материал Плотность кг/м3 Максимальная рабочая температура °С
Шамот 1800-2000 1300
Каолин плотный 2400-2500 1400
Вермикулит 150-250 1100
Базальтовая вата 100 750
Кирпич глиняный 1600 700

В промышленности футеровка выполняет гораздо больше практических функций, чем в быту:

  • Уменьшает температуру наружных поверхностей
  • Защищает стенки печи от теплового разрушения
  • Снижает тепловые потери
  • Не позволяет контактировать материалам печи с химическими соединениями или расплавленными металлами

Подводим итоги

Мелкий ремонт

Если через трещину выходит дым, это крайне опасно для проживающих в доме

Даже для устранения небольших неисправностей нужна определенная подготовка. В соответствии с планом работ приобретают расходные материалы, проверяют наличие необходимых инструментов и сменных насадок. Рекомендуется сделать общий осмотр для выявления иных недостатков. Следует ознакомиться с технологиями мелкого ремонта печи из кирпича своими руками совместно с методиками распознавания дефектов.

Заделка трещин

Нарушение герметичности сопровождается ощутимым ухудшением состава атмосферы в помещении, характерными следами копоти. Устраняют проблемы следующим образом:

  • очищают поврежденный участок, удаляют плохо присоединенные осколки штукатурки, углубляют щели на 1,5-2 см;
  • создают рабочий раствор по пропорциям (в частях): песок (10), цемент (1), глина (3);
  • смачивают трещину водой, втирают подготовленный раствор;
  • выравнивают поверхность.

Для точной локализации повреждений следует предварительно протопить печь. Нужно заранее подготовить соответствующие материалы (инструменты), если предполагается восстановление декоративного покрытия.

Замена подового кирпича

Топка сложена из красного кирпича – это нарушение технологии, нужна замена

Поврежденный элемент конструкции извлекают полностью, удаляют по периметру отверстия старый раствор. Подбирают подходящий кирпич, проверяют соответствие размеров и наличие достаточных промежутков для корректного монтажа. Для укладки пользуются жидким раствором. Его нужно подготовить по аналогии с оригинальной смесью, которая применялась при строительстве печи.

Замена отдельных кирпичей

Обеспечивается соответствие кирпичей и состава строительного раствора компонентам общей конструкции. Одновременно проверяется устойчивость соседних элементов.

Замена колосниковой решётки

Со временем колосники прогорают, поэтому их меняют на цельную решетку

Ремонт кирпичной печи своими руками выполняют с учетом неравномерного расширения отдельных элементов при нагреве. Приобретенный колосник монтируют с зазорами со стороны торцов. По периметру оставляют технологический промежуток (4-6 мм), который заполняют песком. С учетом особенностей определенной конструкции обеспечивают нормальное положение установленной детали, контролируют уклоны.

Перекладка футеровки

В этом случае нужен предварительный демонтаж печи. Далее вынимают кирпичи, удаляют раствор, очищают рабочие поверхности. Восстанавливают кладку по исходным чертежам.

Ремонт борова

По стандартной схеме этот элемент конструкции располагается в чердачном помещении, поэтому до начала работ нужно обеспечить хорошее освещение. При проверке особо внимательно проверяют Г-образный переход в горизонтальный участок. Если обнаружены крупные трещины (1,5-2 см), мелкий ремонт не подойдет. В этой ситуации выполняется перекладка соответствующей части либо всего борова.

Дверь можно поставить с жаропрочным стеклом, чтобы наблюдать пламя

Замена или крепление топочной дверки

Алгоритм действий:

  • полностью демонтируют крепежные элементы;
  • очищают рабочую зону;
  • с применением электродрели сверлят отверстия;
  • устанавливают держатели из проволоки, дверцу;
  • выступающие части проволочных фиксаторов сгибают в швы, чтобы обеспечить углубление в структуру строительной конструкции на 1,5-2,5 см.

Торкретбетон

Торкретбетон, который предлагает наша компания в качестве связующего, включает в себя лучшее сцепление с поверхностью, меньшую отдачу, быстрое высыхание, никакого растрескивания из-за воздействия высоких температур, показывает длительную долговечность, которая обычно в два раза больше, чем у материалов с цементом в качестве связующего.

Обычные материалы из торкретбетона транспортируются в сухом виде под давлением сжатого воздуха и смешиваются с водой в насадке при разгрузке. Количество воды (связующего) и как следствие вязкость торкретбетона полностью зависят от мастерства и умений техника, применяющего торкретбетон. Огнеупоры с низким содержанием цемента, используемые как торкретбетон, также содержат добавляемую воду и поэтому должны быть высушены и нагреты перед использованием, и таким образом, подвержены растрескиванию.

Материалы на основе торкретбетона готовятся в виде гидросмеси /суспензии с использованием точно отмеренного количества связующего на основе коллоидного кремнезёма (без добавления воды). Гидросмесь затем с помощью насоса помещается в специальную насадку, куда техник может добавить ускоритель при использовании, если это необходимо, чтобы оптимизировать сцепление с поверхностью целевого материала в зависимости от окружающей температуры и условий. Уникальная система связующего основе коллоидного кремнезёма не требует специального высыхания или нагревания в отличие от продуктов с цементом в качестве связующего.

Во время высыхания материалы на основе торкретбетона в качестве связующего крепко пристают к существующим огнеупорным материалам, обеспечивая длительность их использования. Их внутренняя устойчивость к термическим трещинам обеспечивает то, что профилирующая футеровка полностью сохраняется при запуске, что обеспечивает дополнительный потенциал долгого использования. Материалы на основе торкретбетона в качестве связующего минимизируют время вынужденного бездействия и увеличивают полезное время путем устранения длительных периодов высыхания.

Сравнительная таблица футеровочных материалов

Материалы Удельный вес продукта (плотность), кг/м3 Возможная рабочая температура, макс., 0C

Кирпич обычный глиняный 1600 700

Вата базальтовая 100 750

Слой из вермикулита 150-250 1100

Шамот (раствор или готовый кирпич) 1800-2000 1300

Каолин плотный 2400-2500 1400

Муллит (чистый/маты) до 3030 1800 / 1600

ВАЖНО! В условиях производства – на металлургических и других предприятиях, где используется обработка сырья и готовых изделий горячим способом, печная защита чаще всего изготавливается из камня или шамотного кирпича. В «тесных» домашних условиях более приемлемы альтернативные варианты

Способы футеровки в зависимости от вида печи.

Выбирать материалы и способы футеровки нужно в зависимости от типа печи. Существует несколько видов печей:1)    Металлические;2)    Кирпичные;3)    Паровой котел;4)    Глинобитные.

– При футеровке металлических печей нужно учитывать, что при нагреве, в соответствие с законами физики, металл будет расширяться, при остывании вновь сжиматься. Поэтому при изоляции такой топки нужно предусмотреть небольшой зазор между футеровочным слоем и поверхностью печи. Образовавшееся пространство должно заполняться базальтовой ватой или другим негорючим материалом.- При футеровке кирпичной печи также нельзя класть шамот вплотную к внешней кладке. Иначе нагревающийся и расширяющийся футеровочный слой может начать выталкивать внешний. Это приведет к его растрескиванию, образованию трещин, что может послужить причиной утечки угарного газа вовнутрь помещения.- Иногда футеровки требует и топочный паровой котел. При этом обычно его изолируют шамотным кирпичом в один или два слоя. Либо можно произвести так называемую натрубную футеровку. Для этого нужно специальной вязкой негорючей массой обмазать в несколько слоев трубы котла. А поверх уложить армирующую сетку.- Для лепных глинобитных печей можно использовать шамотный кирпич, но опытные печники все-таки советуют выбрать метод обмазки и использовать специальные муллитовые, корундовые или шамотные смеси.

Особенности защитной отделки печей

При регулярном пользовании печью на все материалы, из которых она сделана, воздействуют очень высокие температуры. Они зависят от температур горения конкретных веществ, которые используются в качестве топлива. Конечно, стенки печки делают из огнеупорных материалов, но экстремальные термические воздействия изменяют их структуру и свойства, что приводит к постепенному разрушению. Именно для защиты от таких воздействий используется футеровка.

Футеровка станет лучшей внутренней защитой вашего очага от прогорания и других повреждений

В каких случаях применяется

Если речь идет о небольшом очаге, который используют периодически – для обогрева дачного домика в выходной день или приготовления пищи на свежем воздухе (барбекюшницы), то здесь дополнительная защита не нужна. В таких случаях если разрушения и происходят, то они минимальны и не повредят устройству в ближайшем будущем.

Обязательная футеровка потребуется для следующих типов топочных изделий:

  • Больших бытовых и промышленных.
  • Предназначенных для очень длительного пользования – например, постоянного обогрева жилища.
  • Жаровых камер, которые устраиваются для регулярного приготовления пищи в «русских» и других подобных печках.
  • Топливных агрегатов, дымовые каналы которых устроены прямо вдоль стенок топки.
  • В случаях использования высококалорийного топлива с исключительно высокой температурой горения.

Виды футеровки

Футеровочные работы проводятся прямо внутри топливника металлических, каменных и кирпичных устройств. Это можно сделать разными способами в зависимости от того, какой ожидается эффект и какие должны быть достигнуты цели:

  • Возможно использование специальных защитных экранов теплоизолирующего действия. Они будут оказывать влияние на процент нагрева дымовых газов, поглощая значительную часть тепло-лучевых потоков и удаляя большую часть тепла через дымоходы.
  • Применение материалов, которые возьмут большую часть теплового воздействия на себя – огнестойких с низкой теплопроводностью, замедляющих процесс нагрева материалов топки и исключающих их непосредственный контакт с огнем.

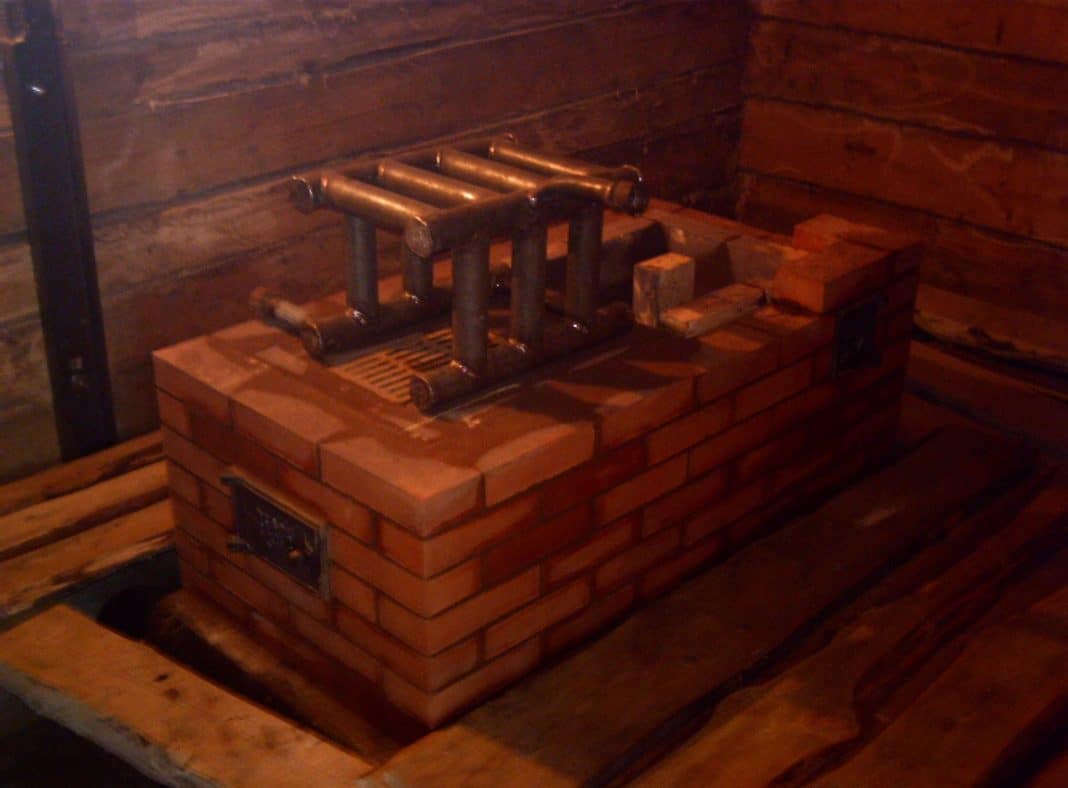

Футеровочные работы в кирпичной топке проводятся посредством выкладывания кирпичной кладки

В каких случаях применяется

Если речь идет о небольшом очаге, который используют периодически – для обогрева дачного домика в выходной день или приготовления пищи на свежем воздухе (барбекюшницы), то здесь дополнительная защита не нужна. В таких случаях если разрушения и происходят, то они минимальны и не повредят устройству в ближайшем будущем.

Обязательная футеровка потребуется для следующих типов топочных изделий:

  • Больших бытовых и промышленных.
  • Предназначенных для очень длительного пользования – например, постоянного обогрева жилища.
  • Жаровых камер, которые устраиваются для регулярного приготовления пищи в «русских» и других подобных печках.
  • Топливных агрегатов, дымовые каналы которых устроены прямо вдоль стенок топки.
  • В случаях использования высококалорийного топлива с исключительно высокой температурой горения.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
