Гараж из сэндвич панелей: плюсы и минусы

Этапы строительства гаража из СИП-панелей своими руками

Прежде чем приступать к строительству, рекомендуют начертить схему будущего гаража. На плане необходимо указать размеры конструкции и месторасположение на участке. Высота внутреннего помещения должна составлять 2,5-2,8 метра. Длину и ширину подбирают с учетом габаритов автомобиля. Если гараж возводится под несколько машин, расстояние между последними должно превышать 80 миллиметров.

Также необходимо учесть, будет ли использоваться внутреннее помещение под иные цели. Если планируется установка стеллажей, последние нужно указать на плане.

Фундамент

Укладка фундамента — это первый и обязательный этап строительства гаража из сэндвич-панелей. В качестве основы будущего строения монтируют:

1. Плиточный фундамент. Применяется, если строится отапливаемый гараж, либо сооружение возводится на подвижном грунте. Укладка фундамента начинается с выстилки 30-сантиметрового слоя из песка и щебня, поверх которых заливается бетон небольшой толщины. Далее укладывается арматурный каркас. В конце заливается остаток бетона так, чтобы толщина плиты составила 20 сантиметров.
2. Ленточный фундамент. Подходит практически для всех типов грунта. Укладка ленточного фундамента проводится по аналогичной технологии, как и плиточного.
3. Столбчатый фундамент. Аналогичен ленточному. Разница заключается в том, что под будущим зданием выкапывается несколько углублений, в которые устанавливается арматурный каркас и заливается бетон.

В качестве фундамента для гаража нередко используют железобетонные плиты, которые укладываются на заранее подготовленное основание.

Возведение стен без каркаса

С целью экономии средств и времени на строительство можно возвести гараж из СИП-панелей без каркаса. Эту технологию разрешено применять при следующих условиях:

• отсутствие сейсмической активности;
• зимой выпадает мало снега;
• скорость ветра не достигает ураганной на протяжении года.

С учетом приведенных условий получается, что бескаркасная технология подойдет для строительства гаража в южных регионах страны. Конструкция возводится по следующему алгоритму:

1. Устанавливаются угловые панели. Первая плита монтируется в месте пересечения обвязочных балок и выравнивается по вертикали. Затем, с помощью молотка, панель насаживается на шип бруса, смазанный предварительно клеем либо герметиком.
2. Первая панель дополнительно прибивается гвоздями к обвязочной балке.
3. В паз панели вставляется стыкующая балка. Шип также смазывается герметиком или клеевым составом.
4. Последующие панели монтируются, согласно приведенной схеме.
5. Угловые панели фиксируются с помощью клеевого состава и саморезов.

При монтаже такой конструкции необходимо в точности следовать приведенной технологии. Ошибки, совершенные на этапе строительства, приведут к обрушению гаража при повышении нагрузки.

Установка крыши

Технология монтажа крыши зависит от вида последней. Если устанавливается односкатная кровля, необходимо, чтобы одна стена гаража была выше другой. При монтаже двускатной конструкции предварительно собираются стропила.

Крышу для гаража также можно сделать из панелей. В этом случае под плиты сначала монтируется каркас. Последний должен быть таким, чтобы имелась возможность закрепить панели с двух сторон. В местах, где фиксируются плиты, необходимо размещать обрешетку.

Укладка крыши из панелей начинается с нижнего угла. Далее монтаж производится по приведенной выше технологии. Места стыков при этом необходимо смазывать герметиком.

По окончании монтажа крыши нужно сделать отверстие под вентиляционную трубу. В местах стыка материала укладывают резиновые прокладки, которые дополнительно герметизируют соответствующим составом.

Ворота

В случае если гараж возводится своими руками, оптимальным вариантом станет установка распашных ворот. Для изготовления такой конструкции сначала потребуется сварить металлическую раму, которая устанавливается в проем, закрепляется и утепляется монтажной пеной. Затем навешиваются петли.

На следующем этапе изготавливается металлический каркас под профилированные листы. Полученная таким образом конструкция навешивается на петли.

Как правильно построить гараж из сэндвич-панелей своими руками

После тщательной подготовки сборка конструкции займёт не более двух дней. Единственная задержка – срок застывания фундамента. Летом при температуре от +18 до +22°C примерно 80% номинальной прочности будет набрано через 14-20 дней. Для точного расчёта пользуются специализированными таблицами. Ниже приведены особенности важнейших сборочных операций.

Создание фундамента под гараж из сэндвич-панелей

Для разметки основания применяют деревянные колья и верёвку подходящей длины. Копают траншею с размерами под расчётный фундамент. Дно выравнивают, засыпают увлажнённым песком. Подсыпку трамбуют до получения плотного слоя в 10-12 см. Сверху размещают гравий. Образованная структура обеспечивает демпфирование в сильные морозы, предотвращая повреждение фундамента пучением грунта. Дополнительно получается локальная дренажная система.

Устанавливают опалубку и силовой каркас

Дно и стены закрывают рубероидом или другим изолирующим материалом. Заливают бетонную смесь, выравнивают поверхность. В качестве альтернативы можно сделать надёжное основание из бетонных блоков. Плитные и свайные фундаменты применяют на слабых грунтах.

Возведение каркаса для гаража из сэндвич-панелей

Силовую часть конструкции можно сделать из деревянных брусьев с размерами сечения 10×10 см. Работать с таким материалом проще, чем с металлом. Однако его надо будет хорошо защитить от гниения. Для этого используют специализированные глубинные пропитки.

Металлические части каркаса скрепляют болтовыми соединениями или сваркой. В первом случае применяют стандартные простые инструменты. Во втором понадобится специализированное технологическое оборудование.

Сборка крупной двухэтажной конструкции

Монтаж стеновых и кровельных элементов

При выполнении этих рабочих операций обращайте внимание на следующие нюансы:

1. Края сэндвич-панелей для гаража изолируют от прямого контакта с фундаментом.
2. Для присоединения используют верхний и нижний профиль. При большой высоте используют дополнительную горизонтальную перемычку.
3. Применяют саморезы с резиновыми прокладками, которые препятствуют проникновению влаги.
4. Расстояние между ними выдерживают не более 50 см.
5. В стыки между плитами наносят герметик. Также применяют специализированную уплотнительную ленту.
6. На торце свеса кровли устанавливают жёлоб для сбора и отвода дождевой воды.

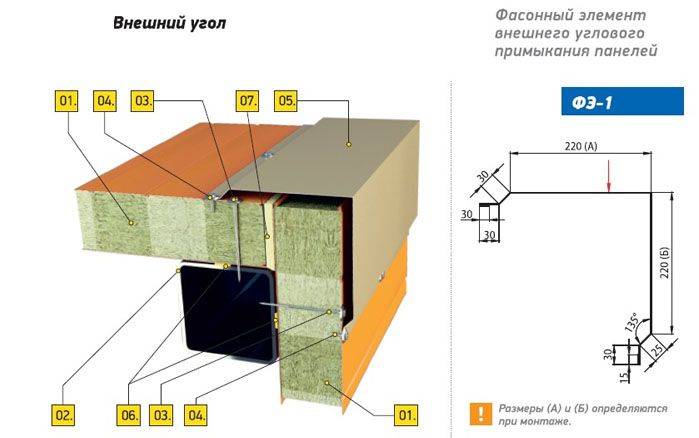

Угловые узлы закрывают снаружи/изнутри специальными накладками

В соответствующих местах монтируют отливы

Полимеры легко повреждаются высокой температурой, поэтому болгарку применяют только на стальной оболочке. Чтобы исключить неверные действия, рекомендуется заказывать изделия с нужными размерами непосредственно у производителя (продавца).

Варианты проектов гаража

Проектируя строение из сэндвич-панелей с металлическим каркасом, владелец автомобиля сталкивается со сложностью выбора схемы будущего здания. Стоит изучить готовые планы хозблоков, которые используют при создании собственных чертежей.

Одноэтажные

Строение состоит из единственного помещения, где хранится автомобиль и все требуемое для его обслуживания. Как выглядит собранный одноэтажный гараж из сэндвич-плит, можно увидеть на фотографиях.

Чертеж одноэтажного гаража.

Двухэтажные

Подобные проекты часто используют владельцы автосервисов. На первом этаже здания размещают боксы для ремонта машин, на мансарде — административные помещения.

Почему сендвич-панели?

Панели этого вида могут похвастаться целым списком своих преимуществ, и вот самые главные из них:

• Общая лёгкость конструкции значительно упрощает процесс возведения: благодаря небольшому весу строительство гаража из сэндвич-панелей его совершенно не обязательно строить на капитальном фундаменте, а это, в свою очередь, помогает сберечь финансы.
• Для монтажа панелей не обязательно выбирать погоду, так как внешние условия никак не влияют на качество изготавливаемой конструкции. Это значит, что начинать постройку из сэндвич-панелей для гаража можно тогда, когда вам будет удобно, не дожидаясь лета.
•  Во время работы отсутствует необходимость использования какой-либо специальной строительной техники и можно вполне обойтись простыми бытовыми инструментами, которые имеются практически в каждом доме.
• Огромным плюсом сэндвич-панелей для гаража является их собственная «начинка», которая позволяет сэкономить время и деньги на обустройстве всевозможной изоляции. Конструкция материала включает в себя несколько слоёв: профлист с внешней стороны, утеплитель и внутренний металлический слой. Легко догадаться, что именно этими особенностями обусловлено название панелей.
• Соотношение цены и качества является оптимальным, ведь с учетом всех дополнительных свойств, по сравнению с остальными материалами, сэндвич-панели имеют достаточно низкую стоимость.
• Кроме того, этот вид строительной основы отличает еще одна очень важная характеристика, а именно пожаробезопасность гаража из сэндвич-панелей. При изготовлении материала используются такие составляющие, которые делают «сэндвичи» совершенно негорючими, а значит, более безопасными. Такие перегородки никак не реагируют на резкие перепады температур, что делает их использование в сложных погодных условиях довольно выгодным.
• Для производства «сэндвичей» используются исключительно экологически-чистые материалы, благодаря этому они не выделяют в атмосферу токсичных веществ и остаются абсолютно безопасными для здоровья.
• Также гаражи из сэндвич-панелей отличает мобильность и даже возможность повторного использования перегородок: при желании вы сможете разобрать и собрать его на новом месте.
• При условии соблюдения всех инструкций строительства гаража из сэндвич-панелей своими руками, вы не только сможете самостоятельно справиться со всеми работами, а еще и создать долговечную конструкцию, которая прослужит несколько десятков лет.

Как видите, сэндвич-панели для гаража – это отличный выбор, так что если вы решили приступить к строительству, в первую очередь следует сложить список того, что нам понадобится.

Необходимые материалы и инструменты

Когда строительство в самом разгаре

Сэндвич-панели можно резать только «холодным» способом: специальными ножницами или пилами, ножовками. «Горячие» способы реза (циркулярка, электролобзик, болгарка) вызовут перегрев металлической облицовки, что приведёт к нарушению антикоррозийного покрытия. Оптимальный выбор – ручные или электрические ножницы по металлу.

Для строительства фундамента потребуются:

• бетоносмеситель;
• портландцемент М400;
• песок;
• гравий;
• ёмкости для воды и раствора;
• арматура сечением от 8 мм;
• вязальная проволока;
• материал для опалубки: доски, фанера, ОСБ;
• лопаты штыковая и совковая;
• рулетка;
• пузырьковый строительный уровень;
• колышки и разметочная шнурка.

Для монтажа каркаса и сэндвич-панелей понадобятся:

• дрель и длинные сверла;
• шуруповёрт мощностью 600-750 Вт;
• самозажимной специализированный монтажный подъёмный инструмент для горизонтальной или вертикальной установки панелей (необходим для самостоятельного подъема строительного материала).

Ели участок строительства находится в зоне с неблагоприятным климатом, при стыковке панелей в паз закладывают силиконовый герметик. Некоторые специалисты рекомендуют вместо него использовать монтажную пену.

Приобретение материалов

При выборе материала рекомендуется обратить внимание не только на стоимость, но и на другие параметры, которые принесут преимущества после окончания строительства. Кроме того, следует оценить уровень сложности работ и определиться со стоимостью последующей отделки внутренней и внешней части гаража

Большой гараж

Сооружение такой постройки осуществляется в течение короткого периода времени, при этом строение способно прослужить в течение 50 лет или более. Высокое качество и низкий уровень трудоемкости обеспечивается благодаря особой технологии монтажа, который осуществляется по модульному принципу.

Описание, достоинства и недостатки сэндвич панелей

Сэндвич-панели — это трехслойный материал, состоящий из двух металлических, пластиковых или иных листов с помещенным между ними слоем утеплителя (чаще всего, вспененного полистирола или полиуретана). Используются для постройки быстровозводимых зданий с каркасом из металлического уголка, швеллера или иных видов проката.

Плоскости панелей покрываются полимерным защитным покрытием, исключающим коррозийные процессы. Строительство из такого материала занимает гораздо меньше времени, чем возведение зданий из кирпича или подобных материалов.

Существуют стеновые и кровельные виды сэндвич-панелей, позволяющие полностью создать все ограждающие элементы конструкции постройки без использования тяжелых плит перекрытия или комбинирования разных стройматериалов.

Кроме того, сэндвич-панели имеют такие достоинства:

• Малый вес, удобство транспортировки и монтажа.
• Высокие теплосберегающие свойства.
• Долговечность от 35 лет.
• Экологическая чистота материала.
• Высокая скорость монтажа, возможность повторного использования.
• Возможность строить в любое время года.

При этом, имеются некоторые недостатки:

• Ограниченная несущая способность.
• Возможность образования конденсата по стыкам материала.
• Меньшая прочность и толщина стен в сравнении с другими стройматериалами.
• Необходимость периодического обновления защитного покрытия.
• Некоторые виды утеплителя со временем теряют свои качества, слеживаются и перестают выполнять свои функции.

Основным недостатком сэндвич-панелей считается невозможность многоэтажного строительства. Низкая несущая способность полотна не позволяет выдерживать механические или ветровые нагрузки, но, тем не менее, из них возводятся как вспомогательные или хозяйственные, так и жилые постройки.

Что представляют собой сэндвич-панели

Сэндвич-панель — плита, которая состоит из нескольких слоев материалов. Внутренний слой плиты — утеплитель, который может иметь различную толщину и плотность. Утеплителем могут служить различные материалы: минеральная вата, пенополиуретан, стекловолокно, экструдированный пенополистирол.

Утеплитель с внешней и внутренней стороны покрывают листы из металла. Чаще всего — это оцинкованная сталь. С внешней стороны она может иметь разнообразный цвет, а также матовое или глянцевое полимерное покрытие, благодаря чему материал не поддается коррозии, не ржавеет.

Листы бывают различной структуры: могут быть ровными (гладкими) или гофрированными. Гофрированные панели лучше удерживают тепло, поэтому более востребованы.

Кроме оцинкованных стальных листов могут быть использованы в качестве обкладки утеплителя в сэндвич плитах другие материалы:

• ОСБ плиты. Чаще всего служат основанием для декоративного покрытия другими отделочными материалами;
• МДФ доски. Предназначены для перегородок внутри помещений;
• магнезитовые плиты. Универсальны как для возведения стен здания, так для облицовки фасада.

Независимо от материалов в структуре сэндвич-панелей, их производство предполагает прочное склеивание составляющих слоев между собой. С помощью специального двухкомпонентного клеевого состава все элементы по всей площади приклеиваются друг к другу, затем подвергаются термической обработке для закрепления сцепления элементов между собой.

Плиты оформлены таким образом, что каждая панель может соединяться с другой с помощью специального замкового элемента. Замковый механизм бывает скрытым и открытым. Скрытые замки более надежны: они хорошо защищают стыки и места скрепления от влаги, внешних воздействий, а также мостиков холода.

Строим гараж из сэндвич-панелей

Строительство из сэндвич-панелей гаража для машины включает в себя несколько основных этапов:

• подготовка территории;
• заливка фундамента;
• установка каркаса;
• обшивание плитами;
• заключительные работы.

После того как установлен каркас для сэндвич-панелей, особую роль играет точность выполняемой работы. Даже небольшие погрешности будут заметны.

Подготовительные работы

Быстровозводимые конструкции должны иметь особо прочный фундамент, поскольку именно на него будет приходиться основная нагрузка. При возведении стены из сэндвич-панелей можно выбрать монолитный, плитный фундамент или свайный.

Выбор должен зависеть от:

• геологических данных места застройки;
• гидрогеологических условий;
• конструкционных особенностей возводимого здания;
• величины планируемой нагрузки на фундамент.

Если возводимое здание планируется сдавать в эксплуатацию лишь на определенный срок, можно воспользоваться легким фундаментом. Если возводимый гараж из сэндвич-панелей своими руками предназначен для короткого срока службы (до 10 лет), то можно воспользоваться несколькими видами фундамента:

• ленточным;
• бетонной плитой 200 мм;
• обойтись выравниванием территории и бетонированием пола.

Таким образом, можно сказать, что строительство гаражей из сэндвич-панелей не всегда требует предварительного сооружения фундамента.

Как залить фундамент:

1. На выровненной земле делают разметку, которая составляет основу гаража.
2. По периметру выкапывает траншею шириной 60 см и глубиной 50 см.
3. Дно траншеи утрамбовывают песком, слой – 20 см.
4. Устанавливают опалубку.
5. Готовят бетон из цемента, песка и мелкого щебня.
6. Опалубку заливает бетоном.
7. После его застывания опалубка снимается.
8. Будущий пол засыпается песком, трамбуется.
9. Устанавливается арматурная сетка со связанными между собой прутьями при помощи проволоки.
10. Заливается и выравнивается пол.
11. После его застывания работы продолжаются.

Строительство каркаса

Возводя гараж из сэндвич-панелей своими руками, в первую очередь устанавливаем металлический каркас, который обеспечивает жесткость возводимой конструкции.

На этот каркас будут установлены ограждающие конструкции, перегородки и стены, кровельные перегородки, при помощи каркаса формируются предполагаемые окна и двери здания. Каркас может быть также деревянным.

Это более экологичный материал, который обладает невысокой теплопроводностью. Самое сложное в монтаже каркаса – сделать все по уровню, так как малейшее отступление от нормы приведет к неровному установлению строительных «бутербродов».

Важно! Если каркас для сэндвич-панелей будет возводиться из дерева, ему необходима дополнительная пропитка в качестве защиты от воздействия насекомых и вредителей. Железобетонный каркас или металлический не нуждается в такой обработке

Металл необходимо обработать средствами, защищающими от коррозии. Железобетон не требует обработки. В то же время нельзя говорить об абсолютной превосходности бетонных каркасов. Они очень тяжелые, и устанавливать их можно только на фундамент. Если же фундамент не заливается, необходимо установление металлического каркаса. Металлический относится к числу легких, однако он самый дорогостоящий из всех вышеперечисленных.

Как сделать каркас для сэндвич-панелей:

1. Монтаж должен производиться на металлопрофильной основе. Ориентируясь на предполагаемый размер здания, изготавливаются основные угловые стены.
2. Затем, следуя чертежам местонахождения перегородок и крепления кровельных углов, устанавливается каркас для этих элементов зданий.
3. Расстояние между металлическими планками не должно превышать 60–70 см. Это обеспечит конструкции надежность.

Как обшить стены и крышу

Возводя стены из сэндвич-панелей, следует придерживаться алгоритма обшивания в вертикальной плоскости. Если гараж небольшой, можно справиться с установкой конструкций самостоятельно.

Стены из сэндвич-панелей возводят так:

1. Обшиваются все стены по очереди. Началом должен послужить верхний угол одной из стен здания.
2. Соединение плит происходит при помощи установленных на плитах замков. Скрепляясь друг с другом, плиты обеспечивают надежность конструкции.
3. Плиты крепятся по направлению сверху вниз.
4. Закрепленные между собой листы при помощи замков необходимо уплотнить при помощи герметика.
5. Все стыки необходимо утеплить при помощи минеральной ваты.
6. Чтобы стыки выглядели эстетично, на них устанавливаются нащельники.

Внимание! Обшивание кровли осуществляется по такому же принципу. Начало работ должно приходиться на один из верхних углов кровельного покрытия

Подготовительные мероприятия

Самостоятельное строительство гаража из шлакоблока начинается с выполнения ряда важных подготовительных мероприятий. Следуйте приведенной последовательности.

Выбор места

В первую очередь выбираем подходящее место для возведения нашего автодомика. Удобно, когда гараж находится рядом с домом – в плохую погоду не придется мокнуть под дождем и пробираться через снежные сугробы.

Выбор и подготовка места для гаража

Лучше, чтобы гараж располагался на минимальном расстоянии от выезда с территории участка. Количество поворотов должно быть минимальным. Не рекомендуется строить гараж из шлакоблока в низине, т.к. это грозит подтоплением атмосферными и грунтовыми водами.

Обязательно убедитесь, что в месте запланированного строительства отсутствуют линии коммуникаций, такие как:

• водопроводы;
• линии электропередач;
• трубы канализации и отопления.

При поломке перечисленных коммуникаций в будущем наличие гаража существенно усложнит их ремонт.

Схема гаража из пеноблоковСхема кладки гаража из пеноблоков

Убедитесь, что при возведении гаража на выбранном месте останется достаточное количество пространства для открывания ворот. Нелишним будет свободное место для парковки машины на время мойки и других работ.

Разметка строительной площадки

Разметка площади под фундамент

Выбрав подходящее место для возведения гаража из шлакоблоков, приступаем к разметке площадки. На этом этапе вам понадобится небольшой набор вспомогательных инструментов, а именно:

• арматурные стержни или другие подобные приспособления;
• молоток для забивки стержней;
• плотная нить для протягивания между колышками;
• рулетка для замеров.

Прежде чем приступать к разметочным работам, нужно в точности определить габариты будущего строения. В этом моменте ориентируйтесь на следующие факторы:

• доступное свободное пространство на участке;
• финансовые возможности;
• индивидуальные предпочтения и потребности.

Если гараж из шлакоблока будет использоваться в качестве места для хранения легковушки стандартного размера, вам вполне хватит строения размерами 6х4 м и высотой 2,5-3 м.

Шестиметровая длина обусловлена габаритами авто (в среднем 4-5 м) с полуметровым запасом для беспрепятственного прохода. Ширина машины составляет в среднем 200-250 см. Примерно по 70 см надо оставить для прохода, установки стеллажей и хранения разного рода материалов, использующихся в гараже.

Ориентировочные размеры гаража

При желании вы можете корректировать размеры постройки на свое усмотрение. Какие-либо строгие ограничения и стандартные габариты в отношении гаражей из шлакоблока отсутствуют.

Разметка площадки под фундамент

Расчет шлакоблока

Выбрав место для строительства и определив оптимальные размеры гаража, приступаем к расчету материалов. Отнеситесь к этому этапу работы с максимальной ответственностью. Из-за ошибок на этапе расчетов вам может попросту не хватить материалов либо же вы зря потратите деньги на ненужные блоки.

Шлакоблок

Расчет будет рассмотрен на примере гаража размерами 6х4 м и высотой 250 см. Кладка выполняется по самому распространенному методу – в половину блока. Размеры ворот – 300х230 см.

Размеры одного блока стандартизированы – 39х19х18,8 см. Исходя из этого, на кладку 1 м2 уйдет 13,6 блоков. Всю постройку вы выложите из 586 элементов. Обычно около 5-10% материала добавляется «на запас». Если в конструкции предусмотрено наличие дополнительных дверей и оконных проемов, учитывайте это при выполнении расчета.

Также вам нужно будет купить бутовый камень для обустройства основания, несколько балок из металла либо древесины (в случае с гаражом указанных размеров будет достаточно пяти 430-сантиметровых балок).

Бутовый камень

Не забудьте купить бетон для заливки фундамента либо компоненты (цемент, песок и щебень) для его самостоятельного приготовления.

Бетон

Также вам понадобится материал для финишного покрытия кровли. При его выборе ориентируйтесь на свои предпочтения.

МеталлочерепицаОндулинТехнические характеристики ондулинаПрофнастил для крышиПрофнастил для крыши

Бетон покупайте или готовьте сами. Пропорции стандартные:

• часть цемента;
• три части песка;
• 4-5 частей щебня.

Ворота

После этого ставятся ворота. Это могут быть ворота:

• раздвижные;
• вертикальные;
• распашные.

Очень функциональны ролетные механизмы, их преимущества:

• невысокая цена;
• простота монтажа;
• надежность.

Такие устройства экономят много места. Распашные ворота постепенно отходят на второй план. Они тяжелые, с ними затруднительно работать зимой, особенно в период обильных снегопадов. Распашные ворота требуют дополнительно не менее 4-х квадратных метров свободной площади перед гаражом, что тоже не всегда бывает комфортно.

К вертикальным подъемным воротам несложно поставить автоматику, они просты в устройстве и надежны.

О том, как правильно установить SIP панель, смотрите в следующем видео.

3.3. Фундамент

Важным советом от специалистов является создание чертежа схемы будущего гаража еще до начала строительства. В плане указываются:размеры, месторасположение, детали по возведению фундамента, укладка которого первый и обязательный этап с подходящей основой:

• Из фундамента плиточного для строительства гаража отапливаемого и в том случае, когда грунт подвижен. Процесс включает:выстилку слоев из песка, щебня в 30 см., а на поверхность заливают бетон. После укладывают каркас из арматуры, заливая остатком бетона толщиной не более 20 см.;
• Из фундамента ленточного с аналогичной укладкой как у плиточного. Такой фундамент идеален практически для всех типов грунта;
• Из фундамента столбчатого с похожей технологий укладки как у ленточного, за исключением того, что копаются несколько углублений под будущим гаражом;
• Из железобетонных плит, укладываемых на ранее подготовленное основание.
