Особенности гарпунной системы крепления натяжных потолков

Порядок установки полотна штапиковым методом

Для четкого понимания технологии установки рекомендуется посмотреть демонстрационное видео. Перед началом монтажа предварительно проводится подготовка:

  • Проверяют и подготавливают перекрытия, сняв старую отделку (если она присутствует) и загрунтовав потолок.
  • Проверяют наличие зазоров между перекрытием и стеной. При обнаружении – заделывают, используя цементный раствор или шпаклевку.
  • Заканчивают отделку стен.

Установки полотна происходит в следующей последовательности:

  1. Монтаж поверхности потолка начинается с закрепления профиля периметру помещения.
  2. Пленка углами закрепляется в багете штапиком или клином.
  3. Тепловой пушкой нагревают помещение и полотно до 60 градусов.
  4. Ткань фиксируется лопаткой в профиле и закрепляется штапиком.
  5. Остывая, ткань натягивается, образуя красивую и ровную поверхность. Надежность крепления обеспечивает плотное прилегание штапика.
  6. После установки штапика подрезаются излишки полотна.

На заключительном этапе проделываются технологические отверстия в ткани для светильников и прочих коммуникаций.

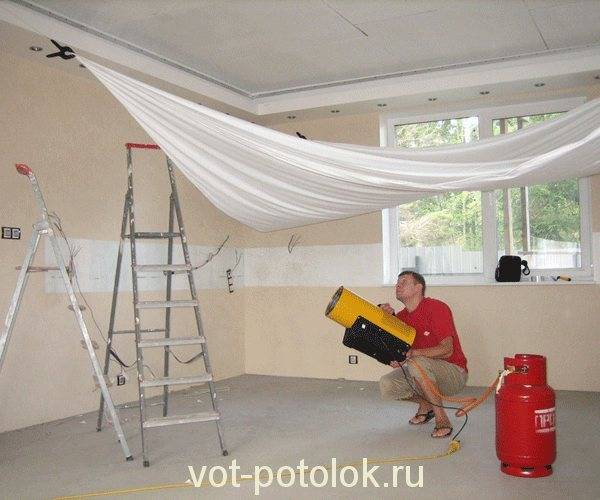

Нагрев полотнища тепловой пушкой

Чтобы окончательно скрыть стыки стен с натянутой тканью и узел крепления штапика, по низу профиля устанавливается декоративная вставка – плинтус. Она маскирует зазор и создает эстетическое восприятие потолка.

Установка натяжного потолка

Как монтируются натяжные потолки

Крепление профилированного багета для гарпунных систем выполняется на размеченную ранее плоскость и полностью повторяет аналогичный процесс для клиновых и штапиковых конструкций. После монтажа багета помещение очищается, пылесосом убирается пыль и строительный мусор. Распаковка и работа с полотном требуют чистоты.

Полотно при разматывании разогревается тепловой пушкой.

Для последующего прогрева материал гарпуном закрепляется в монтажных прищепках, подвешенных за багет по углам помещения. Вначале полотно устанавливают в один произвольный угол, а затем последовательно — к оставшимся.

Тепловая пушка эффективно разглаживает полотно, делает его мягким, что обеспечивает удобство в процессе монтажа.

Прогретая пленка последовательно снимается с прищепок и одновременно заводится в багет монтажной лопаткой.

Таким образом фиксируются все углы. Затем пленка еще раз прогревается для установки по сторонам квартиры. Работу выполняют от центра к краям. Монтажную лопатку устанавливают в гарпун, натягивают полотно, вводя ткань в зазор багета, и после скрепления гарпуна с упором профиля поворачивают и освобождают лопатку.

Для равномерного распределения пленки по багету материал вводят небольшими участками, последовательно разделяя монтируемую сторону пополам. Таким способом постепенно заводят все полотно, создают хорошо натянутую, идеально гладкую поверхность.

Она формируется натяжением при остывании предварительно растянутого на 7% полотна. Каждый метр профиля постоянно испытывает нагрузку около 60 кг.

Место установки гарпуна маскируется съемным плинтусом заглушкой.

Установка осветительных приборов, создание вторых и третьих уровней, обход трубопроводов выполняются теми же приемами, что и у более ранних клиновых систем.

Теоретические отступления

Перед началом немного теории. Итак, как крепится натяжной потолок к стене. Подвесные натяжные потолки крепятся на специальный пристенный профиль, который называется багет. Есть багеты металлические и пластмассовые, гарпунные (для крепления полотен ПВХ) и штапиковые (для крепления тканевых полотен).


Крепление багета к стене

Чтобы более подробно ознакомиться с технологией вы можете посмотреть видео по установке натяжного потолка представленное на этой странице.

Например, багет алюминиевый для натяжных потолков гарпунного типа имеет паз с замком для гарпуна. Гарпун – это мягкий профиль, приваренный по всему периметру потолочного полотна ПВХ. Перед натяжением полотно разогревают до температуры + 60 градусов.

Для этого применяется газовая пушка для натяжных потолков. После этого гарпун аккуратно шпателем вгоняется в замок багета по определенной схеме, с которой вы ознакомитесь ниже.

Расчет материалов

Чтобы рассчитать натяжной потолок надо знать точную площадь потолка помещения, в котором будут производиться работы. Измерьте длину и ширину комнаты рулеткой, набросайте на бумаге план помещения с указанием размеров и с результатом отправляйтесь на фирму, которая специализируется на установке натяжных потолков. Там вы без труда сможете выбрать полотно по цвету, заказать на нем узор и так же приобрести все комплектующие материалы (профиль и термокольца для светильников). Там же сможете взять в аренду тепловую газовую пушку.


Прогрев полотна тепловой пушкой

Багет крепится к стене при помощи дюбелей и саморезов. Для крепления светильников применяются прямые П-образные подвесы и закладные детали из фанеры толщиной 10 мм. Декоративная заглушка для установки в зазор между стеной и потолком. Для приклеивания термоколец светильников понадобится специальный клей.

Инструменты

Для работ вам потребуются следующие инструменты:

  • Уровень лазерный или водный
  • Малярная красящая обивочная нить
  • Дрель ударная электрическая
  • Шпатель для натяжного потолка
  • Ножовка по металлу или болгарка
  • Молоток
  • Тепловая пушка газовая
  • Зажимы для потолочного полотна (2 шт)
  • Рулетка, карандаш и канцелярский нож
  • Напильник или наждачная бумага


Схема установки полотна

Порядок работ

Последовательность работ включает пять основных этапов:

  1. Разметка потолка
  2. Монтаж багета
  3. Подготовка проводки и закладных деталей под светильники
  4. Натягивание полотна и установка декоративной заглушки
  5. Завершение установки светильников

Теперь подробно остановимся на каждом пункте.

Штапиковая и клиновая системы

В основе этих систем лежит один принцип крепления – клин. В его роли может выступать пластиковый или деревянный штапик или специальная лента, фиксирующая полотно в профиле.

Впрочем, по словам некоторых специалистов, заклинить полотно можно чем угодно – хоть обрезками гарпуна. Главное при этом не повредить нежное полотно, ведь такая система крепления используется для установки менее плотных полотен.

При установке натяжных полотен таким методом промежуток между стеной и потолком может достигать до 12 мм. Соответственно, его необходимо будет прикрывать багетом (плинтусом) или маскировочной лентой. Вот примеры потолков, установленных таким способом:

К преимуществам этой системы можно отнести:

  • невысокие цены;
  • минимальный отступ от основного потолка, который теоретически может составлять 1,5 см, хотя на практике это расстояние немного больше – до 3 см. Это связано с тем, что на таком небольшом расстоянии от потолка очень неудобно работать шуруповертом и перфоратором;
  • возможность частичного демонтажа для ремонта или слива воды;

А вот и ее недостатки:

  • установка занимает больше времени;
  • размеры полотна должны несколько превышать размеры потолка;
  • больший процент усадки, т.е. провис потолка.

Из чего состоит гарпун для потолка?

Что же такое гарпун для натяжных потолков и что он из себя представляет? Это один из видов установки – профиль, изготовленный из ПВХ. Представляет собой пластину, имеющую один или несколько выступов, напоминающих крючок

Правильно сделанный гарпун имеет важное свойство – гибкость, эластичность. Качественно изготовленный гарпун отличается от подделки тем, что выдерживает значительные горизонтальные нагрузки (примерно 70-100 кг на квадратный метр)

Данная система имеет в составе пластину, которую сваривают с полотном по всей длине, алюминиевый профиль (багет). Его монтируют на потолок или стены, затем туда фиксируется гарпун.


Гарпунная система может выдерживать большие нагрузки

Потолочный профиль «Кнауф»: качество, удобство монтажа, цена

С продукцией Knauf знакомы практически все, кто хоть однажды делал ремонт. Это интернациональная компания, которая занимается производством строительных материалов, в частности профилей. Изготавливаются они из стали методом холодной прокатки. Профили данного производителя всегда оцинкованы, что значительно продлевает срок их эксплуатации.

Потолочный профиль «Кнауф» знаком всем, кто хоть однажды делал ремонт

Металлические профили «Кнауф» имеют следующую классификацию:

  1. Стоечные. Размеры сечений – 50/50, 75/50, 100/50 мм.
  2. Направляющие. Размеры сечений – 50/40, 75/40, 100/40 мм.
  3. Потолочные. Размеры сечений – 60/37 мм.
  4. Потолочные направляющие. Размеры сечений – 28/27 мм.

Стандартная длина элементов – 3000 и 4000 мм. При необходимости она может быть увеличена или уменьшена. Обычно это выполняется по просьбе заказчика.

Наиболее востребованный вариант – потолочный профиль ПП Knauf 60х27х3000 мм. Он применяется для создания каркасов потолочных конструкций. Основными преимуществами данного вида строительного материала можно считать следующие его особенности:

Наиболее востребованным потолочным профилем от Knauf является модель ПП 60х27х3000 мм

  • полочки и стенка профиля имеют по три бороздки, которые усиливают прочность изделия;
  • ширина стенки позволяет удобно крепить к ней листы или панели;
  • соединители, которые идут в комплекте с профилем, обеспечивают экономию времени при монтаже необходимого каркаса.

Цена потолочного профиля Knauf в среднем составляет 180–220 рублей за одну единицу.

Лучшие способы монтажа натяжных потолков. Выбираем тип крепления полотна

Натяжные конструкции разной сложности сегодня широко используются при оформлении любых по функциональности помещений. Такие потолки стали достаточно популярными, поэтому найти информацию об их установке не составит труда. В сети встречается большое количество фото- и видеоматериалов, которые позволяют справиться с такой работой самостоятельно. Установка конструкции своими руками дает возможность существенно сэкономить на ремонтных работах. Прежде чем приступить к этой непростой задаче, необходимо выбрать лучший способ монтажа натяжного потолка. Каждый тип материалов требует использования определенных крепежных систем, с которыми мы предлагаем познакомиться поближе.

Установка тканевого потолка


Натяжные потолки из полиэстеровой ткани устанавливаются достаточно просто, так как они не требуют предварительного прогрева помещения. Поэтому вам не придется покупать или арендовать газовую тепловую пушку. Конечно же, лучший монтаж натяжного потолка с применением текстильного полотна – монтаж, выполненный профессионалами. Дело в том, что искусственная ткань раскраивается с небольшим запасом, а не строго под размеры помещения. Поэтому очень часто мастера без опыта неравномерно натягивают потолки. В результате полотно может провисать или будет покрыто складками. В этом случае конструкция выглядит не очень эстетично. Если вы все же решили рискнуть и выполнить монтаж самостоятельно, вы должны знать, что практически все тканевые потолки устанавливаются на пластиковые профили с клипсовым креплением. Полотно заводится в багет специальным шпателем. Система крепления работает по принципу прищепки, прочно зажимая материал.

Некоторые текстильные потолки с повышенной плотностью могут устанавливаться на профили со штапиковой системой. Материал заводится в багет и зажимается специальным клином (штапиком). Оба типа крепления требуют удаления лишнего материала по периметру потолка после завершения монтажных работ.

Как выбрать способ установки винилового потолка?


Для установки натяжного потолка из ПВХ-пленки также используют два вида профилей. Каждый из них имеет определенную систему фиксации полотна в багете. Чтобы понять, какой способ монтажа винилового натяжного потолка лучше, необходимо рассмотреть их преимущества и недостатки.

  • Штапиковый. Сегодня установка виниловых потолков штапиковым способом производится достаточно редко. Чаще всего к нему прибегают начинающие мастера, а также те, кто хочет сэкономить на подготовке полотна к монтажу. В этом случае ПВХ-пленка раскраивается с запасом. После предварительного прогрева помещения, она заводится в багет и зажимается штапиком. Профессиональные мастера отказываются от этого способа ввиду того, что под воздействием сильного натяжения штапики нередко выходят из профиля. Это приводит к провисанию натяжного потолка. Кроме того, повторно перетянуть полотно будет невозможно, так как достаточный запас материала для удобной работы отсутствует. Если монтаж винилового потолка на профили со штапиковой системой будут выполнять непрофессионалы, велика вероятность, что полотно окажется натянутым неравномерно. Это связано с тем, что пленка раскраивается с запасом, а не точно под размер потолка.
  • Гарпунный способ. Именно гарпунный способ считается самым лучшим для монтажа натяжных потолков из ПВХ-пленки. В этом случае раскрой покрытия выполняется четко по замерам с учетом усадки. К раскроенному полотну по периметру приваривают специальные гарпуны, которые заходя в багет, прочно фиксируют в нем материал. Даже сильное натяжение, созданное водой, попавшей в запотолочное пространство, не приведет к выходу пленки из крепления. Неопытный мастер сможет с легкостью натянуть потолок равномерно, избежать образования складок и провисания. Кроме того, наличие гарпунов позволяет в случае необходимости снять и заново установить натяжной потолок. Это очень удобно, ведь через некоторое время после монтажа конструкции может потребоваться доступ к проводке или другим коммуникациям, проходящим под черновым перекрытием. Единственный недостаток гарпунного способа заключается в дополнительных материальных затратах на огарпунивание ПВХ-пленки на специальной мануфактуре. Однако, учитывая все его преимущества, можно сказать, что такой тип крепления является самым лучшим.

Системы крепления натяжных потолков

Первый и самый распространенный метод – гарпунная система крепления. Она применяется исключительно для виниловых натяжных потолков. Гарпун – это своеобразный крючок из ПВХ, который приваривается к пленке по всему периметру. Он является основным элементом полотна, с помощью которого пленка крепится в профиле. Фиксация пленки в профиле происходит подобно действию гарпуна, поэтому отсюда и название. К гарпунным натяжным потолкам подбирается специальный алюминиевый профиль, довольно широкий. Поэтому после установки потолочной пленки между ней и стеной образовывается технологический зазор до 7мм, который в дальнейшем закрывается технологической заглушкой.

Схема штапикового (клинового) крепежа

Второй метод, значительно удешевляющий стоимость потолка — крепеж с помощью штапика. Штапиковая система крепления или по-другому клиновая предполагает использование специального деревянного или пластикового штапика в качестве клина, зажимающего и фиксирующего полотно в профиле. Это изобретение наших умельцев, адаптированное под потолки российского производства. Для такой системы используется П-образный алюминиевый профиль. Для прочного закрепления пленки штапик должен плотно зайти в пазы профиля. После установки по такому способу остается технологический зазор до 12мм, который прикрывают плинтусом либо маскирующей лентой.

Обычно такое крепление применяется для установки виниловых потолков отечественного производства или для тканевых фирмы Deskor, так как другие виды более плотные и штапиковая система для них не подойдет.

Достоинства и недостатки клиновой системы крепления:

Штапиковая (клиновая) система значительно удешевляет монтаж, поскольку не надо тратиться на припаивание гарпуна. Используя этот метод можно устанавливать натяжную систему на минимальном расстоянии от базового потолочного перекрытия, отступ примерно 2 см. Среди недостатков есть вероятность ослабления клина и выскакивание края полотна. При неумелой установке при таком способе полотно может быть недостаточно плотно натянуто, а повторно установить будет уже невозможно.

Несмотря на кажущуюся дешевизну этого метода, в итоге ремонт станет намного вам дороже, если заказывать его повторный монтаж. Вот что выходит, если хочется сэкономить, как говорится, скупой платит дважды.

Схема клипсового крепежа

Еще один вид крепежа – клипсовый. Он применяется только для монтажа тканевых полотен. Крепеж устроен в виде защелки, позволяющей надежно зафиксировать полотно в клипсе. Для этой системы предусмотрен багет их прочного пластика. Преимущество клипсового крепежа в том, что после установки не остается щелей и не надо маскировать зазоры лентой или плинтусами.

Как видно на схеме, тканевой полотно утапливается в щель, за ним смыкаются две плоскости багета, надежно удерживая полотно. Эта установка подходит только для бесшовных тканевых натяжных систем, что связано с менее эластичным материалом, не поддающимся растяжению, как виниловые пленки.

Выбор очевиден, к каждому типу натяжных конструкций подходит индивидуальная система крепления.

Другие методы осуществления креплений

Штапиковый способ крепления

Основу штапиковой системы крепления составляют следующие элементы:

  1. Профиль-багет из алюминия, закрепляющийся на поверхности стены или потолка.
  2. Вставка.
  3. Штапик из дерева или пластика.

Порядок действий следующий: сначала закрепляется профиль-багет, а уже после этого растягивается полотно, край которого должен заходить в паз профиля и прижиматься при помощи штапика (детальнее: “Штапиковая система крепления натяжного потолка – особенности крепления, правила монтажа”). По окончании натяжения все лишние части полотна следует обрезать, а края укрыть при помощи декоративных багетных накладок.

Чтобы осуществить крепления натяжного потолка с использованием штапиковой системы фиксации, нет острой необходимости иметь точные данные относительно замеров. Кроме того, больше распространен вариант, когда используемого полотна берется примерно на 10 – 15 сантиметров больше, чем требуется

Делается это для того, чтобы его растяжение прошло максимально качественно.

Клиновый способ крепления

Эта система крепления весьма схожа со штапиковой системой, отличие лишь в том, что роль штапика в процессе установки играет клин, имеющий особую форму.

Главное достоинство такого варианта фиксации – возможность его применения на сложных по структуре и конфигурации поверхностях, так как гибкость плинтуса позволяет элементу плотно прилегать к стене, а клин, в свою очередь, прочно фиксирует полотно в плинтусе.

Делая вывод, можно отметить, что каждая из систем крепления натяжных потолков является по-своему хорошей, важно лишь правильно продумать условия ее применения. Любую подробную информацию, связанную с монтажом натяжных потолков, всегда можно найти в сети Интернет, где имеются многочисленные фото и видео всего процесса работ.

Штапиковая система крепления:

Штапиковая система крепления изобретена в России. Состоит она из пластикового штапика, алюминиевого или пластикового профиля,  вставки и самого полотна. При таком виде крепежа используется крепежный «П» образный профиль.Полотно натяжного потолка в данном случае берется чуть большего размера, чем размер самого помещения.

После установки профиля «П»образного по периметру помещения, полотно вставляется в профиль и фиксируется там при помощи клиньев или штапика. После того как все установлено, лишний материал полотна обрезается, а щель между профилем и стеной закрывается плинтусом, имеющим также названия: заглушка, вставка, декоративная лента и т.д.

Штапиковая система самая дешевая.В случае неправильной натяжки,шовные потолки могут деформироваться. Монтаж штапиковых потолков не имеет никаких преимуществ перед Гарпунной системой крепления. Многие установщики используют такой вид установки потому, что либо не умеют работать по Гарпунной технологии, либо хотят сэкономить.

Снятие потолка может потребоваться в случае если вас затопили соседи и вам нужно слить воду. Или вам нужно добраться до коммуникаций, расположенных за потолком(электропроводка, трансформаторы и т.д.).

Еще один недостаток натяжных потолков, установленных по ШТАПИКОВОЙ системе — это неравномерная натяжка, так как установщик задает амплитуду натяжки вручную а не при помощи гарпуна.

При установке таким методом усадка задается на месте силами установщиков.Где-то натянули сильнее, где-то слабее и появляется возможность возникновения полосатости полотна и возможен ПРОВИС.Большая доля всех ПРОВИСАНИЙ, встречается именно при штапиковом крепеже. При ГАРПУННОЙ СИСТЕМЕ КРЕПЛЕНИЯ усадка потолка не зависит от действия монтажников. (Потолок доставляется уже с усадкой).Это основные минусы штапиковой или безгарпунной установки натяжного потолка..

Достоинства:

самая  дешевая система крепления.

Недостатки:

  • не надежная система крепления;
  • минимальный процент натяжки;
  • менее эстетичный вид;
  • длительный нагрев помещения
  • более длительный процесс монтажа.
  • Используя штапиковую систему, невозможно сделать многоуровневые потолки,

Источники

  • http://CeilingsPro.ru/shtapikovaya-garpunnaya-sistema
  • https://sense-life.com/otdelka-i-uteplenie/garpun-ili-shtapik-kakaya-sistema-krepleniya-pod-natyazhnye-potolki-samaya-luchshaya/
  • https://couo.ru/kvartira-i-zagorodnyj-dom/garpunnaya-sistema-krepleniya-natyazhnyx-potolkov.html
  • https://stroy-podskazka.ru/potolki/natyazhnye/garpun/
  • https://Potolok.expert/konstrukcii/kreplenie-natyazhnogo-potolka.html
  • https://PotolkiGid.ru/natyazhnye/sistemy-krepleniya
  • https://ameliawork.ru/garpunnyie-ili-shtapikovyie-natyazhnyie-potolki

Преимущества гарпунной системы

Установка потолков гарпунным способом связана с необходимостью предварительного проведения точных замеров помещения

При этом принимаются во внимание стеновые изгибы, наличие проложенных коммуникаций, декоративных арок, выступов и ниш

Однако, несмотря на данные нюансы, у гарпунной системы есть ряд преимуществ:

  • Возможность маскировки огрех на черновом потолке.
  • Не придется проводить подгонку полотен до начала установки, благодаря тому, что покрытие изготавливается в соответствии с размерами комнаты. Материалы крепятся быстро, при этом не образуется провисания полотна.
  • Пленка остается целой, поскольку прямого контакта покрытия с профилем не происходит.
  • Конструкция получается надежной, поэтому вода с верхнего этажа не испортит мебель и интерьер.

С применением данного метода крепления можно воплощать разноуровневые комбинации по заранее подготовленным на фабриках фрагментам из пленки ПВХ с припаянной гарпунной кромкой.

Гарпун и его назначение

Гарпун – гибкая и упругая виниловая планка, которая наваривается по краям пленочного полотна в условиях промышленного производства. Внешний вид сечения фиксирующего элемента похож на английскую букву «V». Внутреннее устройство пазов оборудовано специальными выступами, куда упирается выпуклая часть крюка, входящая в паз.

Если предполагается монтаж натяжных потолков гарпунной системой, то пленочные покрытия изготавливают на 10% меньше площади потолочного пространства. Под воздействием тепла полотно становится очень эластичным и сильно натягивается по мере остывания, исключая даже самые незначительные провисания.

Схема гарпунного крепежа

  • Гарпун, фиксирующий полотно в профиле.
  • Багет или профиль – удерживает всю натяжную конструкцию и прикручивается к стеновой поверхности на саморезы или дюбели.
  • Пленочное полотно.
  • Черновой потолок.
  • Стеновая поверхность.

Технические особенности гарпунного крепления

Монтаж гарпунного натяжного потолка предполагает следующий алгоритм:

  • К поверхности стены крепится багет из алюминия или пластика.
  • Гарпун для фиксации полотна в профиле, приваренный к натяжному полотну заводится в багет, внутренний паз которого формой соответствует гарпунной кромке, и закрепляется к нему вместе с полотном, цепляясь за выступ на профиле.
  • Завершающий этап установки полотна – монтаж декоративных заглушек.
