Газовая колонка Нева 4511 ремонт своими руками: устраняем неисправности газовой колонки нева 4511, а также обзор цен

Почему колонка тухнет

Рассудим логически: если газогорелочное устройство разжигается, то водяной блок и система искрообразования работает исправно. Проблема кроется в электромагнитном клапане, точнее, его отключении и прерывании топливоподачи. Поиск неисправности сводится к 3 датчикам:

  • тяги;
  • ионизации;
  • перегрева теплообменника.

Неисправность датчика тяги уже упоминалась выше – негодный элемент не позволял колонке запуститься. Дело в том, что нагреватели различных брендов могут работать по-разному, в одних датчик тяги не дает зажечь горелку, в других срабатывает позже, после вспышки газа. Результат – колонка разжигается и сразу гаснет.

Способ проверки неизменный – замыкаем клеммы датчика тяги проводом и включаем водонагреватель. Если горелка не тухнет, ставим новую деталь. Постоянно использовать проволочную перемычку вместо нерабочего термостата тяги категорически не рекомендуется!

Датчик контроля пламени создает малую ЭДС в электрической цепи, которая направляется к блоку зажигания. Внешне термопара очень похожа на запальный электрод

Ионизационный датчик пламени (термопара) вырабатывает постоянный ток при нагреве конца иглы пламенем горелки. Сигнал поступает на управляющий модуль и катушку электромагнитного клапана безопасности, поддерживая его в открытом состоянии. В эту же цепь последовательно включены датчики тяги и чрезмерного нагрева.

Как проверить и починить ионизационный датчик:

  1. К игле, размещенной в зоне горения, подходит изолированный кабель от импульсного модуля зажигания. Извлеките конец провода из гнезда и укоротите на 0.5—1 см, дабы обеспечить надежный контакт.
  2. Настройте зазор 6.5 мм (или другой по требованию производителя) между концом иглы и поверхностью горелки для оптимального прогрева сразу после розжига.
  3. Если предыдущие действия не помогли, попробуйте замкнуть медной проволокой клеммы датчика перегрева, прикрепленного к теплообменнику.
  4. Колонка продолжает затухать через секунду после воспламенения? Демонтируйте термопару, подключите к ее контактам вольтметр и нагревайте иглу конфоркой газовой плиты. Исправный датчик выдаст напряжение 0.02 вольта и более. Если показатель меньше, отправляйтесь покупать новую термопару.

В редких случаях выходит из строя сам электромагнит либо катушка модуля зажигания. Первый можно проверить с помощью омметра – подключайте прибор к двум клеммам из трех поочередно. Нормальные показания на первой паре – 400…600 Ом, на второй – 7…8 Ом, на третьей – около 400 Ом (приведены данные для колонок «Нева», на других аппаратах могут отличаться). Для диагностики импульсного блока придется звать специалиста.

Когда водонагреватель отключается спустя 5—15 минут после запуска, возможны такие варианты неполадок:

  • теплообменные соты наполовину забиты накипью, проток воды слабый, аппарат быстро перегревается, отчего срабатывает датчик;
  • слишком маленький напор в водопроводе, результат аналогичный;
  • неисправности других узлов и деталей, ведущие к критическому разогреву теплообменника.

Как решить проблему

При засорении фильтра стоит достать эту деталь из устройства. Чистят ее при помощи жёсткой щетки с применением воды. В том случае, если при чистке будет замечено нарушение целостности фильтра, стоит заменить деталь на аналогичную.

В том случае, если засорилась труба с горячей водой, стоит запустить холодную воду в обратном направлении. Заглушка убирается, ставится под устройство тара под воду и выворачиваются оба крана. Излив закрывается пальцем. Считается возможным, что холодная вода продвинет засор вперёд.

Применять химию, которая удаляет накипь в колонке, не рекомендуется. Их состав может легко разрушить поверхность из металла. Оптимальным вариантом считается применение лимонной кислоты, которую растворяют в горячей воде.

Недостатки

Очевидно, что любая отечественная водонагревательная техника имеет ряд минусов. В этом плане модель НЕВА 4511 также далека от идеала. При номинальной мощности в 21 кВт она производит до 11 литров горячего теплоносителя в минуту.

Эксперты уверены, что техника «не справиться» со своей работой, если вода будет одновременно забираться из двух точек. К примеру, помыть посуду, когда кто-то из домочадцев принимает ванну, будет непросто. Мощности агрегата не хватит для того, чтобы обеспечить две точки водоразбора достаточным количеством горячей воды. Кроме того, конструкцией не предусмотрена система плавной модуляции пламени, чего не скажешь о более современных колонках.

Что такое гипсовая пазогребневая плита

Гипсовая пазогребневая плита это строительный материал имеющий форму разностороннего параллелепипеда. Если кирпич рабочий (черновой) изготавливается из глины (кирпич керамический) или песка и извести (силикатный кирпич), основа плит ПГП гипс.

По конструкции, стороны пазогребневой плиты имеет шип и паз, для прочного соединения соседних плит. Сторона с пазом называется опорной, сторона с шипом называется стыковочной. В документации и строительных документах гипсовая пазогребневая плита сокращенного обозначается ПГП. Плита производства Кнауф называется Кнауф-гипсоплита.

Снятие водяного регулятора

Узнать полную информацию по выбору, эксплуатации и обслуживанию газовых колонок (проточных водонагревателей) всех фирм производителей, вы сможете, если перейдете .

Кроме специфической информации на сайте, также можно изучить конкретные проблемы по других людей по этой теме, уже купивших газовую колонку или проточный водонагреватель и таким образом избежать их. Регулярно пополняющийся список таких проблем и их решение вы найдете .

В старых моделях водонагревателей Нева и Астра водогазовая система расположена вертикально. Водяной регулятор представляет собой отдельную деталь. Слева к ней подводится вода из системы водоснабжения, а справа выводится на теплообменник. Сверху находится газовый узел.

Чтобы снять такое устройство, откручиваем две накидные гайки с водопроводных труб ключом на 24 и три шурупа, которые крепят его вверху к газовой части. Далее снимаем регулятор, потянув его вниз.

Здесь также откручиваются накидные гайки ключом на 19. Отсоединяются электроды розжига и ионизации и откручиваются винты, крепящие горелочный блок к задней стенке. Далее вынимается весь горелочный блок и откручивается два шурупа, соединяющие водогазовый узел и коллектор. Аккуратно раскручиваем все винты, так как они крепко закручены и часто стираются шляпки. Возможно, впоследствии потребуется их замена.

Кто может осуществлять Монтаж газовой колонки BaltGaz

Оглавление

  • Кто может осуществлять Монтаж газовой колонки BaltGaz
  • Место и схема установки
  • Подключение аппарата к дымоходу Вариант подключения аппарата к дымоходу

Устанавливать колонки могут только специально обученные специалисты. У специалиста должен быть допуск по работе с внутри-домовым газовым оборудованием. Такие специалисты ежегодно проходят экзамены и подтверждают свою квалификацию.

Так же мастер, который Вам производит монтаж должен числиться в штате организации у которой есть допуск СРО, на определенные виды работ. Вид работ разрешающий проводить монтаж газового оборудования: 19.8 Монтаж и демонтаж газового оборудования потребителей, использующих природный и сжиженный газ.

Так же монтажная организация должна согласовать свои документы с заводом изготовителем. Если документы не согласованы, в гарантийном обслуживании может быть отказано.

Если монтаж проводит частник самостоятельно, то завод изготовитель не оказывает гарантийное обслуживание. Рекомендуем Вам обращаться по монтажу газовых колонок к нашим специалистам, тогда Вы получите гарантийное обслуживание в течении 5 лет, а так же будете спокойны за себя и за свою семью, что газовый водонагреватель установлен правильно.

Характеристики колонки

Проточный газовый нагреватель Neva-4511 выпускается на «Армавирском заводе» с 2007 года. Проект устройства разработали инженеры завода «Газаппарат». Основные характеристики:

  • производительность (при нагреве воды на 25 °C) – 11 л/ минуту;
  • расход топлива – 2,2 м3/ч и 1,66 м3/ч для природного и сжиженного газа соответственно;
  • тип камеры – открытая;
  • номинальная мощность – 21 кВт;
  • тип розжига — электронный;
  • диаметр дымоотвода — 11-12,5 см
  • КПД – 87%.

Газовый водонагреватель Нева 4511 предназначен для мгновенного подогрева воды в квартирах и частных домах. Он монтируется вертикально и присоединяется к дымоходу с естественной тягой для удаления продуктов сгорания. Устройство рассчитано на 1-2 точки водоразбора. В качестве топлива может использоваться природный или сжиженный газ.

Водонагреватель Neva 4511 прямоугольной формы, имеет эргономичный классический дизайн (облицован белой или серебристой панелью) и компактные габариты: высота – 56,5, глубина – 22,1, ширина – 29 см, вес – 10 кг. В передней части кологки расположены ручки для регуляции расхода воды и газа, а также цифровой дисплей, показывающий температуру жидкости на выходе.

Газовый проточный водонагреватель Нева 4511 серого цвета

Двухъярусный теплообменник колонки Neva 4511 изготовлен из меди без примесей олова и свинца. Диаметр его труб увеличен, что защищает от скопления накипи. Уникальная горелка выполнена из нержавеющей стали, что положительно сказывается на сроке ее службы.

Запускается работа колонки путем открытия крана с горячей водой. При этом срабатывает система автоматического электронного розжига, испускающая искровые разряды и работающая от батареек.

Особого внимания заслуживает система безопасности водонагревателя. Аппарат отключается при отсутствии подачи газа, воды, затухании запальной горелки, нагреве жидкости выше 90° и нарушении тяги в дымоходе. Не вызывает сомнений доступность такого прибора, как газовая колонка Нева-4511, цена варьируется от 8400 до 12000 руб. в разных магазинах.

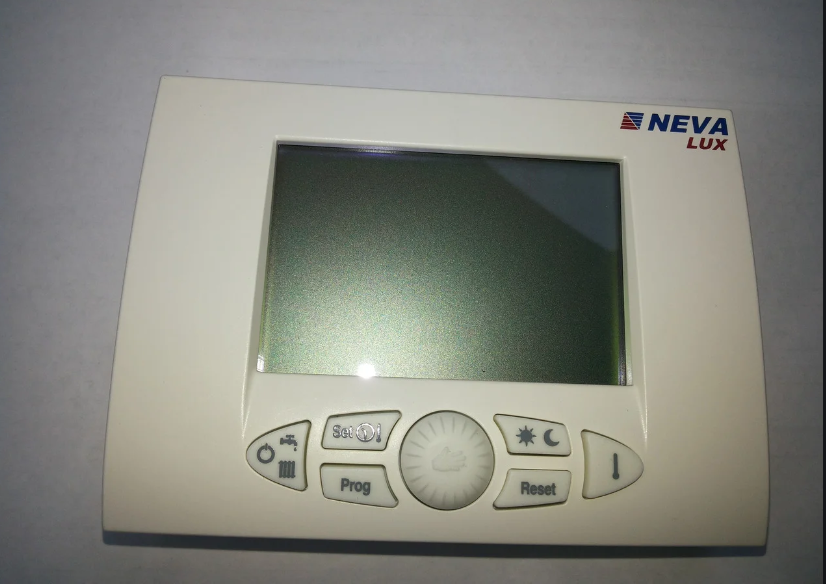

Коды ошибок Нева Люкс

Дисплей позволяет пользователю увидеть код неисправности. Самодиагностика колонки выдает цифровое значение при сбое в работе.

Е0

Котел отключается

Топливо не поступает в систему. Проверьте газовый вентиль, возможно, подачу ненадолго отключили.

Е1

Управляющая плата не получает сигнал от сенсора пламени. Прошло больше минуты.

Что могло случиться:

  1. Воздух в газовом трубопроводе. Такое случается при первом включении либо при длительном отключении прибора. Несколько раз открывайте и закрывайте горячую воду, пока не загорится горелка.
  2. Вентиль подачи топлива открыт не до конца. Открутите кран.
  3. Недостаточное давление в газовой магистрали.
  4. Закончилось топливо в баллоне. Нужно заменить баллон.
  5. Нарушение проводки между водным узлом и датчиком пламени, электромагнитным клапаном. Осмотрите шлейф на повреждение изоляции.
  6. Электрод сместился с места, не достает до горелки. Верните деталь на прежнее место.
  7. Электрод и сенсор пламени покрылись сажей. Прочистить детали можно щеткой.
  8. Отошли контакты между свечой розжига и высоковольтным проводом.
  9. Сопла засорились сажей.

Для чистки горелку нужно снять. Отсоедините проводку и открутите гайку патрубка.

Открутите два болта коллектора, после чего также поступите с креплениями горелки. После демонтажа отверстия промываются ершиком и мыльной водой.

После полоскания и просушки проводится обратная сборка.

Код Е3

Электромагнитный клапан сработал раньше, чем поступил сигнал от проточного датчика. Клапан неисправен.

Проводится установка нового элемента. Сломался электронный блок. Диагностика проводится специалистом.

Ошибка Е7

После 7 попыток розжига техника все равно не загорается или тухнет. Откройте до упора топливный вентиль. Датчик ионизации сместился либо на его электроде скопилась сажа.

Он должен находиться в зоне пламени, возле горелки. Чистка проводится щеткой. Электрические клапаны вышли из строя. Закипели водный или газовый блок. Замена элементов.

Ошибка Е8

Сработал сенсор тяги. Причины: Датчик сломался. Посмотрите, плотно ли прилегают контакты, выполните смену детали.

Дымоход забился мусором или сажей. Если прочистить проход не удается своими руками, обратитесь в коммунальные службы.

Типовые неисправности

Поскольку водонагревательные газовые системы время от времени выходят из строя, было бы не лишним узнать наиболее распространенные поломки, их причины и методы устранения. Мы рассмотрим две самые типичные для газовой колонки Нева Транзит неисправности.

Не зажигается горелка

С подобной проблемой сталкивается чуть ли не каждый владелец модели Транзит. Причина может лежать в неисправности блока генерации искры. Как правило, замена этого блока устраняет проблему.

Для начала необходимо демонтировать лицевую панель агрегата. Сняв кожух, вы увидите необходимый нам блок, зафиксированный с помощью болтов. Провода следует отсоединять от контактов аккуратно, вытянув их вниз. Точно так же их необходимо вставить обратно.

Колонка зажигается через раз

Многие связывают эту проблему с низким напором воды. Но, как правило, причина лежит в необходимости замены мембраны. Сама деталь стоит в пределах 100 рублей, так что ремонт не станет обременительным для семейного бюджета.

Порядок действий представим в виде алгоритма:

  • Отсоедините блок с мембраной;
  • Отключите электрику;
  • Отсоедините патрубки;
  • Извлеките блок из колонки;
  • Раскройте блок, открутив 4 винта;
  • Замените мембрану.

Выводы

Итак, мы рассмотрели особенности агрегатов модельного ряда Нева Транзит. Из представленной информации можно сделать вывод, что данная техника являет собой бюджетное инженерное решение, которое может позволить себе каждый.

Мы рассмотрели типичные для газовой колонки Нева Транзит неисправности, а также описали методы решения двух самых распространенных проблем. Представленная информация поможет вам выбрать подходящую модификацию колонки серии Транзит и усвоить особенности ее эксплуатации и ремонта. Запись опубликована 07/09/2015 автором .

Модельный ряд газовых колонок Нева

Колонка газовая Нева 4510

Одной из популярных моделей является газовая колонка Нева 4510. Агрегат оснащается электронной автоматической системой розжига. Производительность водонагревательного оборудования составляет 10 л/мин.

Колонка включается при минимальном давлении в 0,29 атм, мощность составляет 17 кВт, а вес устройства равен 10,4 кг. Модель характеризуется невысоким потреблением топлива. Так, Нева 4510 расходует 0,77 м³/час сжиженного газа, а природного − 1,95 м³/ч. Габариты устройства − 648×356×218 мм.

Колонка газовая Нева Люкс 5514

Нева Люкс 5514 является одной из лучших моделей бытовых газовых колонок, которая по основным техническим показателям не уступает известным брендам. К конструктивным особенностям агрегата следует отнести:

  • наличие датчика тяги,
  • надёжную камеру сгорания, оснащённую системой водяного охлаждения,
  • автоматическое поддержание заданной температуры воды,
  • интегрированный пьезоподжиг,
  • гидравлическая система управления модуляцией интенсивности пламени,
  • автоматический ограничитель уровня давления газа.

Мощность водонагревателя составляет 28 кВт, производительность − 14 л/мин, а весит устройство 12 кг. Этих показателей вполне достаточно, чтобы обеспечить бесперебойную работу агрегата для снабжения горячей водой одновременно двух заборных точек. Колонка включается автоматически в момент открытия водопроводного крана.

Водонагреватель имеет габариты: 650×350×299 мм. Изделие обладает стильным современным дизайном. На лицевой части экрана агрегата Neva Lux 5514 расположен поворотный регулятор, благодаря которому настраиваются рабочие параметры оборудования.

Наличие системы электроподжига обеспечивает экономный расход потребляемого газа, благодаря чему оплата коммунальных платежей обходится по достаточно низкой цене. Газовая колонка Нева Люкс 5514 характеризуется стабильной бесшумной работой, к тому же появление неисправностей агрегата наблюдается достаточно редко.

Колонка газовая Нева 4511

Если требуется мощный проточный водонагреватель, следует обратить внимание на модель Нева 4511. Она обладает привлекательным дизайном, качественной сборкой и высокой производительностью – за 1 мин работы агрегат успевает подогреть 11 л воды, показатель мощности равен 21 кВт

О том, как правильно подключить устройство к системе водоснабжения, газовой магистрали или баллону со сжиженным газом, можно прочесть в инструкции по эксплуатации. По отзывам пользователей, газовая колонка Нева 4511 отлично справляется одновременно с несколькими точками потребления.Вес колонки составляет 11 кг, размеры устройства – 565×290×221 мм. Модель оборудована автоматическим электронным поджигом и имеет водяное охлаждение камеры сгорания.

Видео: «Колонка Нева 411 не загорается – способ устранения неисправности»

Колонка газовая Нева 4513

Бытовая газовая колонка Нева 4513 оснащена автоматической системой электроподжига. Номинальная мощность модели равна 25 кВт, производительность агрегата составляет 13 л/мин. При весе в 15,8 кг габариты изделия − 665×390×237 мм. В колонке установлена камера сгорания с охлаждением водяного типа.

Нева 4513 проста в эксплуатации, обладает длительным сроком службы и высокой степенью безопасности. Мощности агрегата вполне достаточно для горячего водоснабжения одновременно нескольких потребителей.

Технические характеристики газовой колонки Нева 3208

Модель проточного газового водонагревателя Нева 3208 может функционировать при минимальном давлении в 0,15 атмосфер. При номинальной мощности оборудования в 23,2 кВт, его производительность составляет 6,5 л/мин. Монтаж колонки осуществляется в вертикальном положении, подвод магистралей – нижний.

Весит устройство 19,5 кг, а его габариты составляют 730×390×280 мм. Колонка оснащена системой электроподжига. Если колонка Нева не зажигается, скорее всего, поломка заключается в неисправности теплообменника. Она устраняется путём промывки трубопровода.

Колонка газовая Нева Транзит

Особенности эксплуатации колонки семейства Нева Транзит рассмотрим на примере модели ВПГ-ЕМ (также существуют ВПГ-Е И, ВПГ-Е, ЕМТ мощностью 12−24 кВт, производительностью 6−12 л/мин). Проточные агрегаты поддерживают заданную температуру нагрева жидкости в автоматическом режиме.

В колонке имеется устройство газовой модуляции: посредством изменения положения штока можно снизить объём расходуемого топлива и увеличить эффективность нагрева. Помимо этого, уменьшается количество отложений в трубопроводе теплообменника, за счёт чего существенно увеличивается эксплуатационный срок агрегата.

Коды ошибок Нева Люкс

Дисплей позволяет пользователю увидеть код неисправности. Самодиагностика колонки выдает цифровое значение при сбое в работе.

Топливо не поступает в систему. Проверьте газовый вентиль, возможно, подачу ненадолго отключили.

Управляющая плата не получает сигнал от сенсора пламени. Прошло больше минуты.

Что могло случиться:

  1. Воздух в газовом трубопроводе. Такое случается при первом включении либо при длительном отключении прибора. Несколько раз открывайте и закрывайте горячую воду, пока не загорится горелка.
  2. Вентиль подачи топлива открыт не до конца. Открутите кран.
  3. Недостаточное давление в газовой магистрали.
  4. Закончилось топливо в баллоне. Нужно заменить баллон.
  5. Нарушение проводки между водным узлом и датчиком пламени, электромагнитным клапаном. Осмотрите шлейф на повреждение изоляции.
  6. Электрод сместился с места, не достает до горелки. Верните деталь на прежнее место.
  7. Электрод и сенсор пламени покрылись сажей. Прочистить детали можно щеткой.
  8. Отошли контакты между свечой розжига и высоковольтным проводом.
  9. Сопла засорились сажей.

Для чистки горелку нужно снять. Отсоедините проводку и открутите гайку патрубка.

Открутите два болта коллектора, после чего также поступите с креплениями горелки. После демонтажа отверстия промываются ершиком и мыльной водой.

После полоскания и просушки проводится обратная сборка.

Код Е3

Электромагнитный клапан сработал раньше, чем поступил сигнал от проточного датчика. Клапан неисправен.

Проводится установка нового элемента. Сломался электронный блок. Диагностика проводится специалистом.

Ошибка Е7

После 7 попыток розжига техника все равно не загорается или тухнет. Откройте до упора топливный вентиль. Датчик ионизации сместился либо на его электроде скопилась сажа.

Он должен находиться в зоне пламени, возле горелки. Чистка проводится щеткой. Электрические клапаны вышли из строя. Закипели водный или газовый блок. Замена элементов.

Ошибка Е8

Сработал сенсор тяги. Причины: Датчик сломался. Посмотрите, плотно ли прилегают контакты, выполните смену детали.

Дымоход забился мусором или сажей. Если прочистить проход не удается своими руками, обратитесь в коммунальные службы.

Поступает недостаточно топлива для нормальной работы. Что произошло: Слабый напор воды.

Давление в магистрали воздействует на мембрану, которая открывает клапан. Подождите восстановления подачи, отрегулируйте тумблер или почистите радиатор от накипи.

Источник

Подготовка к ремонту водяного узла

Часто, разобрав лягушку для установки новой мембраны, можно обнаружить, что кроме неё необходимо заменить одну или несколько прокладок разного диаметра. Поэтому к ремонту нужно приступать, купив заранее полный ремкомплект водяного узла, соответствующий модели вашей газовой колонки.

Для проведения ремонта или профилактического обслуживания рациональнее всего запастись ремкомплектом, так как при разборке водяного редуктора может выясниться необходимость замены не только мембраны, но и нескольких других деталей

Кроме запчастей понадобится инструмент. Для агрегатов старого типа: разводной ключ, отвертки для винтов с прямыми и крестообразными шлицами. Для современных моделей «Невы» и китайских водонагревателей нужна будет отвёртка с битой Ph2, желательно намагниченная. Есть и аппараты с «хитрым» крепежом. Не будет лишним средство для решения проблемы закисших винтов, например, WD-40.

Также понадобятся два разводных газовых ключа. Они необходимы, чтобы при демонтаже и обратной установке во время накручивания фурнитуры (гибких шлангов или фитингов) не нанести повреждения штуцерам узла.

При приложении чрезмерных усилий в штуцерах возможно образование микротрещин, или скрытых трещин, которые снаружи не видны. Чтобы этого не произошло, на штуцерах сделаны шестигранные площадки, которые придерживаются от смещения одним из ключей. Вторым ключом прикручивают или откручивают фурнитуру.

Модельный ряд газовых колонок Нева

Колонка газовая Нева 4510

Одной из популярных моделей является газовая колонка Нева 4510. Агрегат оснащается электронной автоматической системой розжига. Производительность водонагревательного оборудования составляет 10 л/мин.

Колонка включается при минимальном давлении в 0,29 атм, мощность составляет 17 кВт, а вес устройства равен 10,4 кг. Модель характеризуется невысоким потреблением топлива. Так, Нева 4510 расходует 0,77 м³/час сжиженного газа, а природного − 1,95 м³/ч. Габариты устройства − 648×356×218 мм.

Колонка газовая Нева Люкс 5514

Нева Люкс 5514 является одной из лучших моделей бытовых газовых колонок, которая по основным техническим показателям не уступает известным брендам. К конструктивным особенностям агрегата следует отнести:

  • наличие датчика тяги,
  • надёжную камеру сгорания, оснащённую системой водяного охлаждения,
  • автоматическое поддержание заданной температуры воды,
  • интегрированный пьезоподжиг,
  • гидравлическая система управления модуляцией интенсивности пламени,
  • автоматический ограничитель уровня давления газа.

Мощность водонагревателя составляет 28 кВт, производительность − 14 л/мин, а весит устройство 12 кг. Этих показателей вполне достаточно, чтобы обеспечить бесперебойную работу агрегата для снабжения горячей водой одновременно двух заборных точек. Колонка включается автоматически в момент открытия водопроводного крана.

Водонагреватель имеет габариты: 650×350×299 мм. Изделие обладает стильным современным дизайном. На лицевой части экрана агрегата Neva Lux 5514 расположен поворотный регулятор, благодаря которому настраиваются рабочие параметры оборудования.

Наличие системы электроподжига обеспечивает экономный расход потребляемого газа, благодаря чему оплата коммунальных платежей обходится по достаточно низкой цене. Газовая колонка Нева Люкс 5514 характеризуется стабильной бесшумной работой, к тому же появление неисправностей агрегата наблюдается достаточно редко.

Колонка газовая Нева 4511

Если требуется мощный проточный водонагреватель, следует обратить внимание на модель Нева 4511. Она обладает привлекательным дизайном, качественной сборкой и высокой производительностью – за 1 мин работы агрегат успевает подогреть 11 л воды, показатель мощности равен 21 кВт

О том, как правильно подключить устройство к системе водоснабжения, газовой магистрали или баллону со сжиженным газом, можно прочесть в инструкции по эксплуатации. По отзывам пользователей, газовая колонка Нева 4511 отлично справляется одновременно с несколькими точками потребления.Вес колонки составляет 11 кг, размеры устройства – 565×290×221 мм. Модель оборудована автоматическим электронным поджигом и имеет водяное охлаждение камеры сгорания.

Видео: «Колонка Нева 411 не загорается – способ устранения неисправности»

Колонка газовая Нева 4513

Бытовая газовая колонка Нева 4513 оснащена автоматической системой электроподжига. Номинальная мощность модели равна 25 кВт, производительность агрегата составляет 13 л/мин. При весе в 15,8 кг габариты изделия − 665×390×237 мм. В колонке установлена камера сгорания с охлаждением водяного типа.

Нева 4513 проста в эксплуатации, обладает длительным сроком службы и высокой степенью безопасности. Мощности агрегата вполне достаточно для горячего водоснабжения одновременно нескольких потребителей.

Технические характеристики газовой колонки Нева 3208

Модель проточного газового водонагревателя Нева 3208 может функционировать при минимальном давлении в 0,15 атмосфер. При номинальной мощности оборудования в 23,2 кВт, его производительность составляет 6,5 л/мин. Монтаж колонки осуществляется в вертикальном положении, подвод магистралей – нижний.

Весит устройство 19,5 кг, а его габариты составляют 730×390×280 мм. Колонка оснащена системой электроподжига. Если колонка Нева не зажигается, скорее всего, поломка заключается в неисправности теплообменника. Она устраняется путём промывки трубопровода.

Колонка газовая Нева Транзит

Особенности эксплуатации колонки семейства Нева Транзит рассмотрим на примере модели ВПГ-ЕМ (также существуют ВПГ-Е И, ВПГ-Е, ЕМТ мощностью 12−24 кВт, производительностью 6−12 л/мин). Проточные агрегаты поддерживают заданную температуру нагрева жидкости в автоматическом режиме.

В колонке имеется устройство газовой модуляции: посредством изменения положения штока можно снизить объём расходуемого топлива и увеличить эффективность нагрева. Помимо этого, уменьшается количество отложений в трубопроводе теплообменника, за счёт чего существенно увеличивается эксплуатационный срок агрегата.

Устройство колонки

Как разобраться в расположении узлов водонагревателя? Не переживайте, вам поможет схема. Она создана на основе колонок фирмы «Нева».

Внешнее устройство:

  1. Металлический кожух;
  2. Контрольное окно;
  3. Регулятор расхода газа;
  4. Регулятор воды;
  5. Цифровая индикация температуры;
  6. Патрубок холодной воды (резьба G 1/2);
  7. Патрубок отвода горячей воды;
  8. Патрубок для подключения к газовой магистрали (баллону);
  9. Патрубок для отвода продуктов сгорания, подключается к дымоходу;
  10. Основа;
  11. Задняя стенка;
  12. Отверстия для установки;

Внутренняя комплектация:

  • 6, 7, 8 — продолжение, патрубки, как указано выше;
  • 12 — водяной узел;
  • 13 — шток регулировки воды;
  • 14 — сливная пробка;
  • 15 — микропереключатель;
  • 16 — блок управления;
  • 17 — газовый узел;
  • 18 — регулировочный шток топлива;
  • 19 — электромагнитный клапан;
  • 20 — коллектор;
  • 21 — крепежные винты коллектора;
  • 22 — сопла горелки;
  • 23 — искровая свеча;
  • 24 — датчик ионизации;
  • 25 — медный теплообменник;
  • 26 — вывод на водяной узел;
  • 27 — вывод на газовый узел;
  • 28 — крепежные болты;
  • 29 — термореле;
  • 30 — термометр;
  • 31 — устройство газоотвода;
  • 32 — датчик тяги;
  • 33 — кронштейны для монтажа;
  • 34 — батарейный отсек;

Разобравшись в конструкции, можно приступать к поиску неполадок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
