Технические характеристики газового котла Baxi Eco Four 24 F + инструкция по эксплуатации и отзывы пользователей

Инструкция по эксплуатации газового котла

Принципиальных требований по эксплуатации котлов не имеется. Все возможные ситуации предусмотрены производителями и отображаются в виде соответствующих кодов ошибок.

От пользователя требуется лишь своевременно реагировать на их появление, устраняя возникшие проблемы самостоятельно или при участии приглашенного специалиста.

Кроме того, один раз в год необходимо проводить техническое обслуживание установки, очищать котел от сажи или накипи, выполнять другие необходимые работы. Это делается силами работников сервисной организации, самостоятельно заниматься подобными вещами не рекомендуется.

Что такое Baxi Eco 4S 24 F

Фирма Baxi была основана в 1929 году, а разработкой и изготовлением теплотехнической продукции занимается более полувека. За это время были наработаны ценные методики, созданы качественные и надежные модели отопительных установок.

В 2009 году Baxi объединилась с компанией De Dietrich Remeha, образовав промышленную группу BDR Thermea. С этого времени возможности фирмы существенно увеличились, что заметно отразилось на качестве продукции.

Котлы Baxi Eco 4S 24 F — это газовые установки, обеспечивающие питание теплоносителем систем обогрева (или теплого пола) с параллельной подачей горячей воды для бытовых нужд. Агрегаты отличаются высоким качеством работы, устойчивостью к внешним воздействиям и нагрузкам.

Большинство продукции фирмы производится с учетом специфики российских технологических линий и климатических условий, поэтому модели котлов адаптированы к работе с низкими давлениями газа, с перебоями напряжения питания в сети и прочими неустойчивыми показателями.

Полезная функция, которая присутствует в списке возможностей котла — защита от замерзания, обеспечивающая усиленную циркуляцию теплоносителя (или отопительной воды — ОВ) по системе.

Агрегаты имеют компактные размеры, настенный тип монтажа позволяет устанавливать их в любом удобном месте. Параметры и технические характеристики установки дают возможность широкого использования как в частных домах, так и в офисных или общественных помещениях.

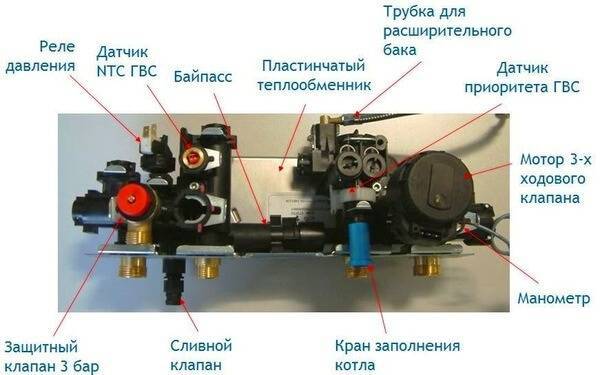

Устройство

Все газовые агрегаты Baxi на 24 КВТ обладают собственными специфическими особенностями, обусловленными принадлежностью к той или иной серии или модельному ряду. Тем не менее, общее устройство и состав узлов, входящих в конструкцию, у них практически одинаковы.

Конструкция включает в себя следующие узлы:

  • Вентилятор.
  • Вытяжной колпак.
  • Первичный и вторичный теплообменники.
  • Горелка.
  • Циркуляционный насос.
  • Расширительный бак.
  • Трехходовой клапан.
  • Газовый клапан.
  • Датчики, клапаны, прочие устройства организации режима и управления.

Функционирование агрегата происходит по обычному для всех подобных устройств принципу. Теплоноситель (ОВ) поступает в теплообменник, нагревается, поступает в трехходовой клапан и смешивается с холодным потоком из обратной линии.

В результате образуется ОВ с заданными параметрами, которая направляется в систему отопления. Холодная вода нагревается во вторичном теплообменнике и подается в систему (к точкам разбора).

ВАЖНО!
Все функции постоянно мониторятся системой датчиков, подающих сигналы на плату управления.Она получает их и реагирует на показатели, регулируя режим работы или выдавая на дисплей определенную ошибку.

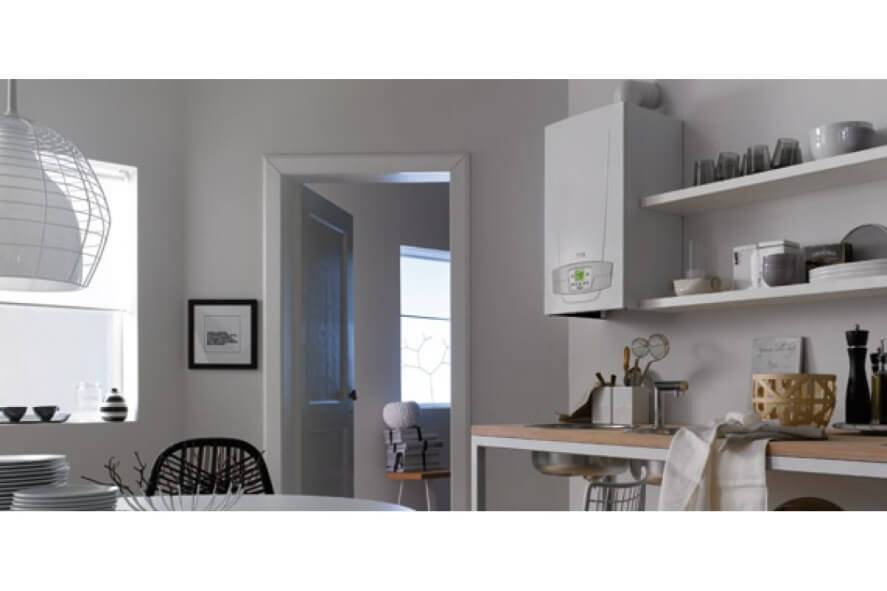

Для каких помещений лучше всего подходит?

Двухконтурные газовые котлы оптимальным образом подходят для отопления и ГВС частных домов соответствующей площади. Использование этих агрегатов в промышленных или общественных зданиях нецелесообразно из-за несоответствия условий работы и отсутствия должного обслуживания.

Нередко такие котлы приобретаются с расчетом на перспективу и до поры эксплуатируются как одноконтурные установки (только для обогрева помещений). Такой подход вполне оправдан, так как при появлении возможности понадобится лишь присоединить соответствующие трубопроводы, а разница в стоимости не слишком заметна.

Нередко пользователи приобретают котлы Baxi Eco Four 24F для организации отопления квартир намного меньшей площади, чем это задумано конструкцией, рассчитывая получить большой запас прочности.

Ожидания оправдываются не всегда, поскольку работа в нештатном режиме так же вредна для узлов агрегата, как и перегрузки.

Как выбрать газовый котел Baxi?

Примерная мощность котлов берётся из расчёта 1 кВт на 10 м2 площади жилья. Однако такие расчеты весьма приблизительны и не учитывают степень утеплённости и теплопотери через окна. Кроме того, для двухконтурных котлов они не подходят ещё и потому, что нужно закладывать расход мощности на нагрев воды.

Двухконтурные котлы нужно приобретать в том случае, если дом не имеет горячего водоснабжения в принципе. На случай же сезонных и аварийных отключений лучше приобрести отдельный водонагреватель (проточный или накопительный).

Для жёсткой воды советуется выбирать серию ECO, где на теплообменник не будет оказываться такого сильного воздействия, как в других моделях.

Какими функциями обладает

Функционал котла включает следующие возможности:

  • Нагрев и организация циркуляции теплоносителя (ОВ) в системе отопления дома.
  • Нагрев и подача к точкам разбора горячей бытовой воды.
  • Обеспечение контроля за деятельностью основных узлов с помощью системы самодиагностики.
  • Настройка режимов работы, регулировка параметров отопления и ГВС.
  • Отопительный контур может использоваться как для открытой системы, так и для теплого пола с ограничением температуры ОВ.
  • Существует возможность подключения датчиков внешней температуры (погодозависимая автоматика) и комнатной температуры (термостат).

ОБРАТИТЕ ВНИМАНИЕ! Для поддержания трехходового клапана в рабочем состоянии и исключения возможности его заклинивания и блокировки, один раз в сутки производится запуска насоса, прокачивающего через клапан воду и приведения конструкции в движение

Основные характеристики оборудования Газовые котлы Baxi Eco Four 24 F с закрытой камерой сгорания

Вид используемого топлива:
газовые

Количество контуров:
двухконтурные (встроенный теплообменник ГВС)

Место монтажа:
настенные

Особые виды газовых котлов:
традиционные

Материал теплообменника:
медь

Вид камеры сгорания:
закрытая камера

КПД:
91 %

Вид топлива:
природный газ, сжиженный газ

Допустимое рабочее давление теплоносителя:
3 бар

Допустимая температура подачи:
+90 °C

Происхождение бренда:

Италия

Мощность
:

24 кВт

Патрубок дымохода
:

60/100 мм

Расход сжиженного газа
:

2 кг/ч

Расход природного газа
:

2,73 м³/ч

Производительность горячей воды
:

9,4 л/мин

Вес
:

33 кг

Габариты (ДхШхВ)
:

299x400x730 мм

Управление и безопасность

Проверку обвязки и подключения проводит специалист газового хозяйства

Первый запуск котла выполняется в присутствии специалиста. Затем эту процедуру осуществляют самостоятельно:

  • Включают аппарат в сеть, открывают газовый кран.
  • Нажимают кнопку пуска и устанавливают режим работы – лето или зима.
  • Указывают температуру нагрева жидкости, нажимая кнопки +/-. Когда котел запускается, на мониторе появляется символ огня.

При первом запуске в трубе подачи газа нередко обнаруживаются воздушные пробки. В этом случае горелка не зажигается, на экране появляется сигнал об ошибке. Команду сбрасывают, нажимая кнопку «R», и повторяют запуск.

Возможны 4 режима работы:

  • Лето – котел работает только для нагрева воды.
  • Зима – осуществляется и нагрев жидкости, и отопление. На экране горят оба значка.
  • Только отопление – более экономный режим, так на нагрев теплоносителя тратится меньше газа.
  • Выключено – на дисплее нет символов. Аппарат не работает, но функция защиты от замерзания остается активной.

Чтобы котел бездействовал, необходимо отключить его от электросети.

Перевести аппарат на другой вид топлива может только специалист: для этого требуется заменить форсунки.

Особенности модели

Baxi ECO Four 24 F двухконтурный котел с закрытой топочной камерой имеет два независимых теплообменных аппарата, поэтому при горячем водоразборе нагрузка в системе отопления не падает.

Агрегат оборудован современным жидкокристаллическим дисплеем, который выполняет визуализацию всего процесса управления теплоэнергетическими процессами с фиксаций рабочих параметров по температуре и давлению теплоносителя и другим контролируемым параметрам.

Агрегат снабжен полным комплектом вспомогательного оборудования первичные датчики системы теплоснабжения, циркуляционный насос, центробежный вентилятор и расширительный бачок с параметрами по давлению 0.8 бар и объемом 6 л. Котел Бакси Эко Фор 24 имеет патрубки для подключения коаксиального дымохода диаметром 60-100 мм.

Безопасность

Для безопасной работы котлоагрегата он оснащен первичными датчиками, которые отслеживают важные параметры работы котла, сигнализирует о возможных сбоях, и подают сигнал на плату управления, которая принимает решения оставлять котел Main в работе или отключить аварийно.

Базовая комплектация по безопасности:

  • рабочий ЖК-дисплей с ЛЭД-подсветкой кнопочным управлением и светоиндикацией характеристик рабочего цикла;
  • система диагностики на чипе, с выводом сигнала на плату управления;
  • ионизационный контроль факела в топке;
  • антиблокировка электронасоса;
  • антиблокировка трехходового электроклапана с сервомотором;
  • первичный датчик температуры теплоносителя в отопительном контуре;
  • первичный датчик по разряжению в топочной камере;
  • прессостат по давлению в газовой магистрали;
  • предохранительно-сбросной клапан в отопительном контуре отопления, защита давления свыше 3 бар;
  • антизамерзающая защита в системах отопления и горячей воды.

Особенности модели

Двухконтурный котел Baxi Eco Four 24 F (Бакси Экофор 24 F) обладает закрытой (турбированной) камерой сгорания. Об этом свидетельствует наличие буквы «F» в наименовании. Имеется раздельный теплообменник, первичный (для нагрева теплоносителя системы обогрева) — из меди, вторичный — пластинчатый, из нержавеющей стали.

Мощность котла составляет 24 кВт, что позволяет обслуживать площадь 240 м2. (на практике рекомендуется рассчитывать возможности агрегата для 200-220 м2).

Гидравлическая группа, газовая часть и все подводящие трубки изготовлены из латуни, устойчивой к коррозии или другим внешним воздействиям.

Основные неисправности и методы устранения

Система датчиков постоянно мониторит состояние всех узлов котла, при появлении каких-либо сбоев сигнализируя на плату управления. На дисплее появляется определенный код, обозначающий ту или иную неисправность.

Основные коды ошибок:

  • Е01. Нет пламени. Возможно отсутствие подачи газа, сбой системы розжига или отказ датчика.
  • Е02. Перегрев теплообменника. Причиной является слой накипи или снижение сечения трубопроводов..
  • Е03. Отказ или поломка вентилятора. Заменить устройство.
  • Е05. Сбой или КЗ датчика температуры ОВ.
  • Е06. Сбой или КЗ датчика ГВС.
  • Е10. Низкое давление ОВ. Возможна протечка в самом котле или где-либо в отопительном контуре.
  • Е25-26. Отказ циркуляционного насоса или вход из строя датчика.
  • Е35. Паразитное пламя. Появление капель воды на плате, пробой питания датчика на плату.
  • Е96. Упало напряжение в сети.

Полный перечень кодов значительно шире, но приводить его целиком нет смысла. При появлении того или иного кода следует нажать кнопку «R» и удерживать ее 2-3 секунды до сброса ошибки. Если она появляется снова, следует срочно вызывать мастера.

Инструкция по запуску

После доставки и распаковки котла производится установка на отведенное место и подключение соответствующих трубопроводов. Эти процедуры могут быть выполнены как самостоятельно, так и силами работников сервисного центра.

Затем выполняются следующие действия:

  • Открыть все краны системы отопления (вход и выход), котел при этом отключен от электропитания.
  • Давление в расширительном баке должно составлять 0,5 Ат.
  • Открыть кран и заполнить систему отопления до значения 1,5 Ат (зеленый сектор на манометре).
  • Перекрыть кран и спустить воздух в приборах отопления (радиаторах, конвекторах и т.п.). Из-за этого давление упадет. Повторить процедуру до тех пор, пока весь воздух не будет удален, а давление не будет находиться на значении немногим выше 1.
  • Снять крышку и открутить винт пластиковой панели, открывая доступ к циркуляционному насосу. НА нем имеется собственный винт, с помощью которого удаляется воздух.
  • Если воздух выходит, давление в системе упадет, поэтому его надо проверить и, при необходимости, поднять до 1.
  • Не одевая крышку, включить котел в режиме отопления на 1 минуту при температуре до 50°. Включится циркуляционный насос. Возможно, на дисплее будут отображаться различные ошибки. Это нормально, так как в системе имеются остатки воздуха, которые мешают датчикам корректно отображать ситуацию.
  • Через минуту отключить котел и снова открыть винт насоса. Будет выходить воздух, в заметных количествах.
  • Повторить процедуру запуска в том же режиме на 1 минуту и вновь стравить воздух. Повторять до тех пор, пока воздух не будет удален полностью.
  • После этого винт насоса оставить открученным на четверть или половину оборота для самостоятельного удаления воздуха.
  • Перевести котел в режим«лето», проверить, идет ли горячая вода из крана. Если этого не произошло, а горелка запустилась на несколько секунд и отключилась, следует выключить котел и перевернуть вилку питания в розетке. Котел фазозависимый и не будет правильно работать, если вилка не так повернута в розетке.

После правильного подключения следует отметить маркером положение влки в розетке, чтобы впоследствии сразу безошибочно включать установку.

Особенности

Baxi Main 24 Fi — двухконтурный котел, способный одновременно обеспечивать подачу горячей воды и нагрев теплоносителя для систем отопления или теплого пола. Цифры 24 обозначают мощность котла (24 кВт), а буквы Fi — турбированную камеру сгорания.

Она имеет закрытую конструкцию, обеспечивающую герметичность и чистоту окружающего воздуха. Режим горения поддерживается вентилятором, подающим поток воздуха на горелку.

Основная особенность котлов Baxi Main 24 Fi — битермический теплообменник. В отличие от других серий, использован не два раздельных, а один объединенный вариант.

Он представляет собой конструкцию, в которой внутри трубки установлена еще одна, имеющая форму, близкую к ромбу.

По внешней стороне походит теплоноситель, а по внутренней, ромбической — горячая вода. Поток ОВ получает тепловую энергию от горелки, а ГВС — от теплоносителя. Такая конструкция делает устройство котла более простым, компактным, упрощает регулировку и настройку.

Аксессуары для регулировки температуры

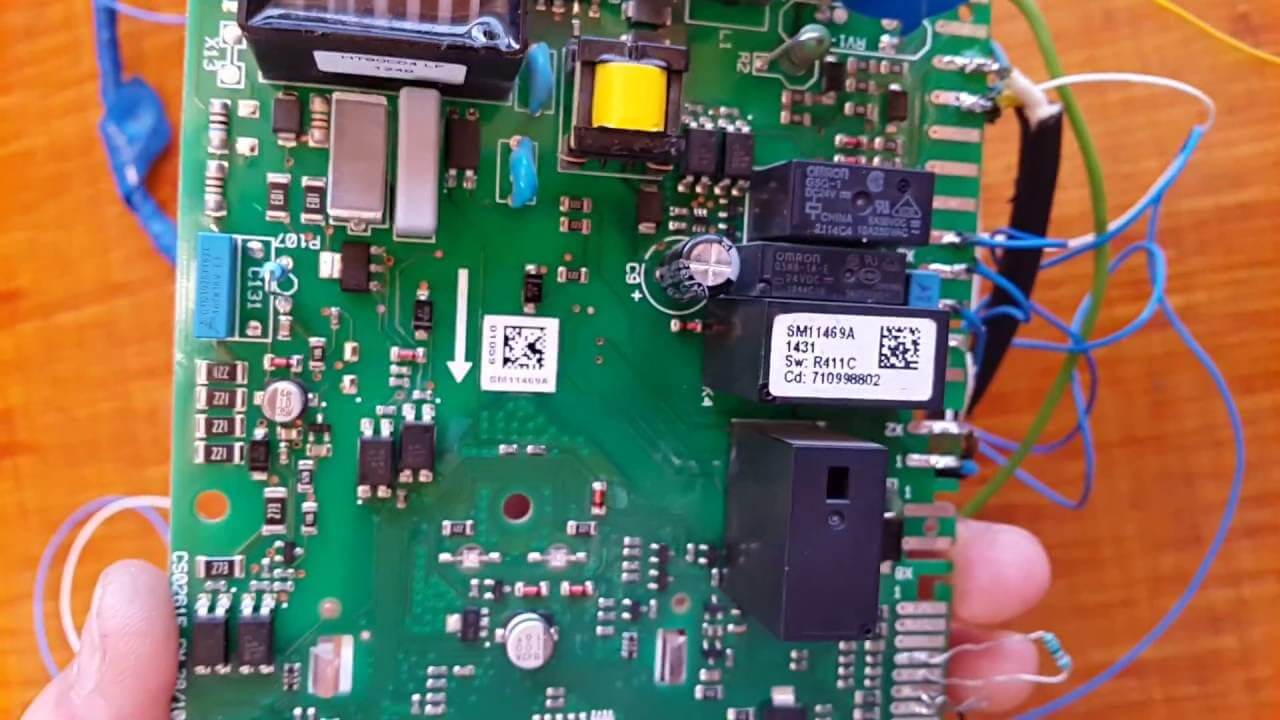

Новейшая система самодиагностики, с выводом ошибок на ЖК-дисплей позволяет осуществлять точную наладку тепловых процессов котла.

Электронный чип с использованием первичных датчиков проанализирует состояние котла на соответствие установленным температурным режимам и проведет корректировку работы.

Электронная система способна запомнить последние сбои. Температурный режим в доме и уровень нагрева ГВС возможно устанавливать прямо на выносном ПУ.

Датчик уличной температуры

При подключении к агрегату датчика наружной температуры активизируется интегрированная в электронную плату устройства погодозависимая автоматика.

Котел самостоятельно отрегулирует температуру в подающем трубопроводе по заданному регулировочному графику. В таком варианте внутренний тепловой режим будет отвечать максимальной комфортности и экономичности, поскольку будут учтены реальные атмосферные условия.

Температурный уличный датчик модифицирует температурный режим подающего теплоносителя в отопительной системе в соответствии с температурой внешнего воздуха на улице. Устройство призвано поддерживать постоянный санитарный режим в доме.

Групповое использование в электронной плате управления датчиков внешней и внутренней температур воздуха реализует самоадаптацию оборудования. Таким образом, регулировочная кривая взаимосвязи температуры будет вычисляться автоматически.

Комнатный программируемый термостат

Такой термостат предназначается для того, чтобы гарантировать стабильный температурный режим в доме. Он функционирует по принципу выключения оборудования при достижении требуемой температуры окружающего воздуха и включении при ее падении. Таким образом, реализуется простое и безопасное средство регулирования климатическими условиями в доме.

Простейшая система регулировки способно сэкономить до 15 % использующего газового топлива на нужды отопления. Это осуществляется за счет наиболее четкого поддержания температурного режима и снижения числа включений/выключений агрегата.

Использование таких устройств является обязательным по требованиям ЕС и отечественным нормам эксплуатации газового оборудования.

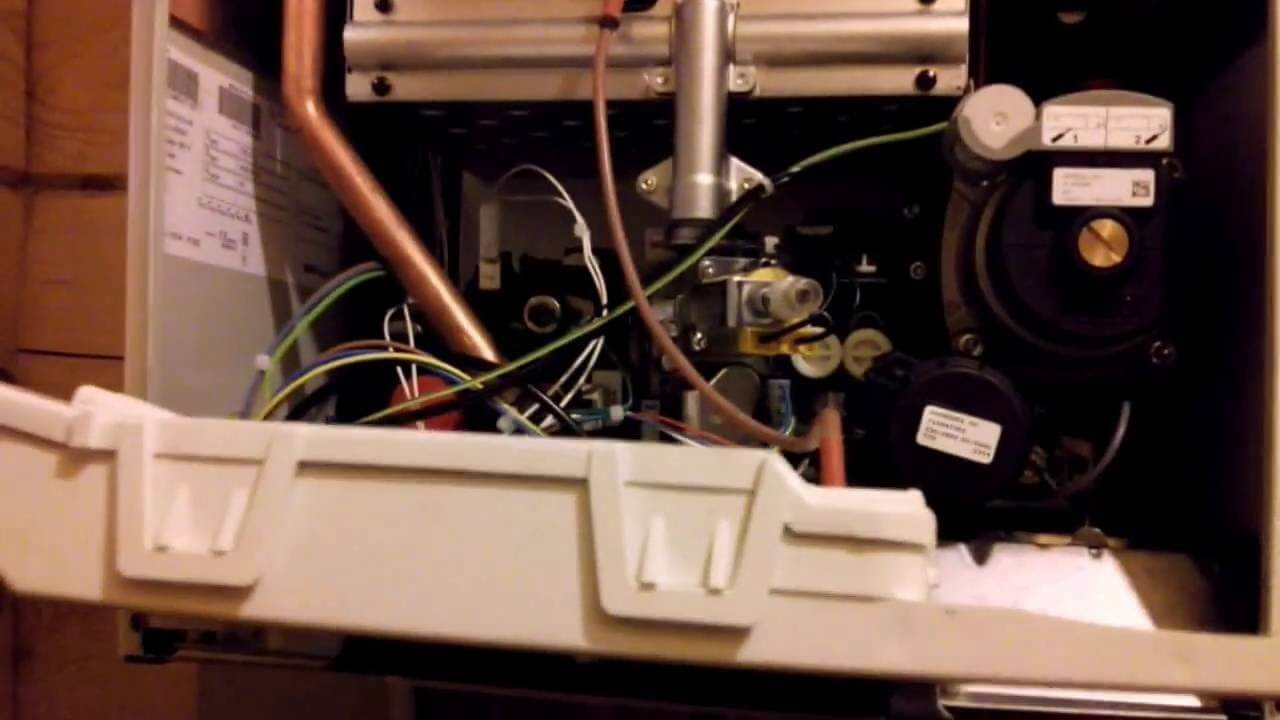

Его устройство

Основными узлами, составляющими конструкцию котла, являются:

  • Газовая грелка закрытого типа.
  • Вентилятор для подачи воздуха в камеру сгорания.
  • Первичный (медный) и вторичный (нержавеющая сталь) теплообменники.
  • Циркуляционный насос.
  • Расширительный бак.
  • Трехходовой клапан.
  • Предохранительные клапаны, сбрасывающие давление ОВ или ГВС при возникновении аварийных ситуаций.
  • Плата управления, система датчиков, посылающих на нее сигналы в непрерывном режиме.

Работа котла проходит по обычной методике, свойственной всем подобным конструкциям. При помощи циркуляционного насоса теплоноситель подается в теплообменник, где нагревается до максимально возможной температуры.

На выходе он подается в трехходовой кран, разбавляющий горячую ОВ более холодным обратным потоком в заданной пропорции, определенной установленным режимом обогрева. После этого подготовленный теплоноситель направляется в отопительный контур.

Горячая вода нагревается во вторичном (пластинчатом) теплообменнике и подается к точкам разбора. Закрытая камера сгорания позволяет улучшить качество внутреннего воздуха в помещениях.

Для организации горения в нужном режиме воздух подается с помощью вентилятора, забирающего нужный поток во внешнем отделении коаксиального дымохода.

Его устройство

Конструкция котла состоит из следующих узлов:

  • Первичный и вторичный независимые теплообменники.
  • Циркуляционный насос с автоматическим удалением воздуха и двухскоростным режимом работы (Grundfos).
  • Горелка с наконечниками из нержавеющей стали (Polidoro).
  • Трехходовой клапан с сервоприводом.
  • Расширительный бак 6 л.
  • Плата управления (Honeywell).

Работа установки заключается в нагреве теплоносителя путем принудительного пропускания через теплообменник. Горячая ОВ в трехходовом кране смешивается с более холодным обратным потоком в заданной пропорции и получает нужную температуру, после чего направляется в отопительный контур.

Вода поступает в котел и нагревается до заданной температуры во вторичном теплообменнике. Все операции постоянно мониторятся системой самодиагностики, которая в случае обнаружения неполадок выдает на дисплей сообщение в виде кода ошибки.

Основные неисправности и методы устранения

Появление каких-либо неполадок сразу же отображается на дисплее агрегата по сигналу соответствующего датчика.

Коды ошибок:

  • Е01. Отказ горелки. Проверить наличие газа, очистить сопла.
  • Е02. Перегрев. Проверить наличие воды, промыть теплообменник от накипи.
  • Е03. Отказ вентилятора. Проверить его состояние, при необходимости, заменить.
  • Е05. Отказ или КЗ датчика температуры ОВ.
  • Е06. Отказ или КЗ датчика ГВС.
  • Е10. Упало давление теплоносителя. Появление протечки, разрушение теплообменника.
  • Е25-26. Блокировка циркуляционного насоса или отказ датчика.
  • Е35. Ложный сигнал о наличии пламени. Возникает при отсутствии заземления платы управления или неправильном положении датчика.
  • Е96. Низкое напряжение электропитания.

Достоинства и недостатки модели

К достоинствам котлов Baxi Eco Four 24 F принято относить:

  • Высокое качество изготовления и сборки.
  • Соответствие всем сертификационным требованиям и нормам.
  • Котлы прошли адаптацию к российским условиям, способны работать на слабых давлениях газа и воды, с перепадами напряжения электропитания.
  • Имеется собственная система безопасности.
  • Возможность подключения датчика внешней температуры и комнатного термостата.
  • Конструкция содержит два теплообменника.
  • Для решения возникающих проблем существует сеть сервисных организаций.

Недостатками считаются:

  • Относительная дороговизна агрегатов, комплектующих.
  • Объем расширительных баков составляет всего 6 л.
  • Плата управления чувствительна к перепадам (в особенности — к скачкам) сетевого напряжения.

ВАЖНО!
Как достоинства, так и недостатки являются общими для всех устройств подобного типа и относятся не только к данной модели.
