Надежный и стабильный газовый котел Беретта: неисправности и их устранение, инструкция по эксплуатации напольных и настенных моделей

Инструкция по эксплуатации

Эксплуатация котлов Beretta производится в автоматическом режиме, не требующем постоянного участия человека.

От пользователя требуется только регулировка режима обогрева по собственным ощущениям, перевод котла в зимний или летний режим (отключение или запуск отопительного контура), поддержание чистоты корпуса и периодическое техобслуживание (силами работников сервисной службы).

Все серьезные проблемы решаются только вызовом мастера — устранение постоянно возникающих ошибок или непонятных явлений, происходящих с котлом в рабочем режиме.

Кроме того, пользователь самостоятельно производит заполнение системы водой (или подпитку по необходимости).

Процесс заключается в подаче жидкости через кран подпитки и заполнение системы, пока давление воды не достигнет 1-1,5 Бар. Это ниже рабочего давления, но при нагреве вода расширится и за счет увеличения объема давление достигнет нужного значения.

Запуск котла происходит автоматически при установке необходимой температуры теплоносителя в системе.

Заливать воду в горячий котел запрещается из-за опасности разрушения теплообменника. Необходимо дождаться остывания котла, и только после этого наливать воду.

Beretta CIAO 24 CAI

Данный аппарат предназначен для крепления на стену, он имеет два контура для прогрева – контуры отопления и горячего водоснабжения, при этом камера горения открытого типа . Каковы основные плюсы этого оборудования? Укажем нижеследующим списком.

  1. Есть дисплей информирования.
  2. Мощность можно регулировать плавно.
  3. Автоматическая регулировка температурного режима теплоносителя.
  4. Циркуляционный насос имеет три скорости и защищен от сбоев.
  5. Возможность перенастроить оборудование на сжиженный газ.
  6. Толщина стенки теплообменника увеличена на последних моделях.
  7. В установке есть контроль пламени ионизационного типа.
  8. Давление воды контролирует гидравлический прессостат.
  9. Имеется также контроль дымоудаления.

Для того, чтобы понять, как работает этот агрегат, приведем краткую инструкцию на данный двухконтурный газовый котел Беретта настенного типа.

  1. Режимы работы отображаются специальными значками на индикаторной панели агрегата.
  2. Для активации работы оборудования необходимо включить электропитание, открыть газовый кран , настроить регулятор комнатной температуры и установить режим «зима» или «лето» по ситуации.
  3. Отключение производится специальной кнопкой «выключение».

У описываемого аппарата есть кое-какие относительные недостатки. Перечислим их ниже:

  • поскольку камера для горения открытая, необходимо наличие в помещении оборудованного дымохода;
  • возможны засорения датчиков.

С этой моделью мы разобрались, а теперь изучим другую модель.

Настенный Beretta CITY 24 CSI

Это оборудование также предусматривает крепление на стену. Здесь тоже два контура, но камера для горения закрытая, соответственно отвод дыма принудительный. Мощность 24 кВт, а площадь отапливаемого помещения может достигать 240 м2.

Основные лучшие качества оборудования в списке ниже.

  • медный первичный теплообменник;
  • защита от промерзания и перегрева;
  • автоматическая диагностика ошибок оборудования;
  • температура нагрева теплоносителя регулируется автоматически;
  • мощность регулируется плавно;
  • защита от промерзания и блокировка насоса.

Как видим, у данной модели функции аналогичны таковым у предыдущей модели. Теперь приведем вкратце инструкцию по эксплуатации на описываемый газовый котел Беретта.

  1. На индикаторной панели также используются значки, условные изображения расшифрованы в техническом паспорте.
  2. Возможно подключение пульта дистанционного управления.
  3. Правила монтажа подробно расписаны на страницах технического паспорта.
  4. В паспорте указана схема подсоединения к горизонтальному коаксильному дымоотводу, который надо докупать отдельно.
  5. Для запуска оборудования необходимо заполнить систему водой, включить питание, открыть газовый кран, регулятор выставить на комнатную температуру . Включить режим «зима» или «лето».
  6. Отключение аппаратуры осуществляется кнопкой выключения.

В также указаны коды ошибок. То есть это зашифрованные неисправности, которые может показать двухконтурный газовый котел Беретта на индикаторной панели. Однако о них мы сейчас поговорим подробнее.

Сравнение и неполадки

Для подведения некоторого итога мы сделали сводную таблицу по двум описанным моделям. Итог таков: котлы примерно похожи, и тот и другой очень привлекательны для потребителя. Вот эта таблица:

Приведенная таблица включает информацию об имевших место у потребителей неисправностях того или иного газового котла Беретта. Распишем, что можно попытаться сделать при тех или иных неполадках своими руками.

  1. Среди неисправностей газового котла Беретта могут встретиться поломки, при которых агрегат не включается. Скорее всего, причина либо в отсутствии воды, либо в отсутствии электропитания. Самый худший расклад – это поломка системной платы. Здесь поможет только сервисная служба.
  2. Возможна блокировка из-за избыточного давления дымохода, но это может произойти из-за сильного уличного ветра.
  3. Неполадки датчиков автоматика должна определить сама.
  4. Оборудование может не включаться также из-за конденсата в дымоходе, последний надо проверить помимо прочего, если агрегат не включается.
  5. Бывают случаи отказа оборудования из-за инея на выходе дымохода. Срабатывает датчик, как следствие, аппаратура не работает.

Вот основные проблемы, с которыми можно столкнуться при эксплуатации описываемого котельного оборудования.

Вы давно сталкиваетесь с проблемами центрального отопления или горячего водоснабжения? Эти вопросы можно решить методом установки газового котла.

Инструкция по эксплуатации

Эксплуатация котлов Beretta производится в автоматическом режиме, не требующем постоянного участия человека.

От пользователя требуется только регулировка режима обогрева по собственным ощущениям, перевод котла в зимний или летний режим (отключение или запуск отопительного контура), поддержание чистоты корпуса и периодическое техобслуживание (силами работников сервисной службы).

Все серьезные проблемы решаются только вызовом мастера — устранение постоянно возникающих ошибок или непонятных явлений, происходящих с котлом в рабочем режиме.

Кроме того, пользователь самостоятельно производит заполнение системы водой (или подпитку по необходимости).

Процесс заключается в подаче жидкости через кран подпитки и заполнение системы, пока давление воды не достигнет 1-1,5 Бар. Это ниже рабочего давления, но при нагреве вода расширится и за счет увеличения объема давление достигнет нужного значения.

Запуск котла происходит автоматически при установке необходимой температуры теплоносителя в системе.

Заливать воду в горячий котел запрещается из-за опасности разрушения теплообменника. Необходимо дождаться остывания котла, и только после этого наливать воду.

Котел не включается – нет никакой индикации

Практически все современные газовые котлы оснащены платой управления и информационной панелью с жидкокристаллическим дисплеем или светодиодными индикаторами. Если индикация отсутствует в первую очередь необходимо убедится, что на котел подается питание. Обычно электроподключение котла осуществляется через отдельный “автомат” – проверьте, включен он или нет.

Самый верный способ убедиться, что питание на котел подается – проверить мультиметром в режиме вольтметра наличие 220V в месте подключения к плате котла. Если напряжение отсутствует – необходимо локализовать и устранить проблему. В реальной жизни бывает так, что кто-то из домочадцев просто выдернул вилку из розетки.

Защитные предохранители

Также стоит обратить внимание на расположение предохранителей. В некоторых котлах, в зависимости от модели (например, Ariston, Buderus, Vaillant) предохранители располагаются на самой плате, а в некоторых до подключения к плате

Если до котла никаких проблем с подключением электричества нет – следует проверить целостность предохранителей (тем же мультитестером в режиме “прозвонки”).

Если предохранители целы и 220 вольт в контрольных точках есть , но вероятно, что котел не включается из-за неисправности управляющей электроники.

Если в ходе проверки выяснилось, что предохранители перегорели, значит, проблема с электропитанием как минимум была. В этом случае, правильным было бы сначала провести исследования исполнительных механизмов (вентилятора, насоса, клапана приоритета) и проводки котла на предмет наличия короткого замыкания. Тем не менее, на практике даже представители специализированных организаций просто заменяют предохранители на исправные и проверяют котел в работе. Если предохранители снова перегорают, то последовательно выключают высоковольтные части котла для выявления проблемного места (это не рекомендация к действию! Такой подход не совсем правильный).

Несколько запасных предохранителей обычно поставляется вместе с котлом.

Если предохранители перегорают из-за повреждения какого-то из исполнительных механизмов, его необходимо заменить (или устранить причину замыкания). В случае, когда доказано, что механизмы (и проводка) точно исправны – остается сама плата управления. Перегоревшие предохранители свидетельствуют о том, что был факт недопустимой нагрузке на электронику (гроза, импульсный скачок напряжения в сети), поэтому причиной неисправности также может быть короткое замыкание на самой плате.

Попадание воды (влаги) на плату

Попадание воды это одна из наиболее неприятных ситуаций. Хоть плата находится в защитном корпусе, то из-за протечки или образования конденсата вода может попасть внутрь. Часто она попадает в коробку по проводам. Попадание воды практически всегда вызывает повреждение платы, в большинстве случаев неисправимое. На плате от воды будут видны характерные разводы и окисления.

Варистор и блок питания

Часто при повреждении платы котла на ней визуально можно обнаружить обгоревшие или обугленные элементы. Варистор – это защитный элемент платы, который устанавливается на входе схемы. В большинстве случаев это деталь круглой формы синего цвета (но не обязательно). При превышении номинальной нагрузки варистор разрушается и размыкает цепь. В некоторых случаях, если варистор помог предотвратить повреждение электроники, его достаточно выкусить, чтобы устранить разрыв в схеме

Важно! Хотя схема платы будет работать и без варистора, то следует помнить, что варистор является защитным устройством и правильным решением будет его заменить. Блок питания это микросхема, которая также повреждается в первую очередь при импульсных скачках напряжения или во время грозы

Если на ней видны трещины или повреждения, вероятно потребуется диагностика и ремонт платы котла.

Плата дисплея

У некоторых моделей котлов (Vaillant, Ariston, Navien) блок управления состоит из основной платы и информационной платы (платы дисплея). Котел также может не включаться при поломке платы дисплея. Плата дисплея в отличие от основной стоит дешевле, но чаще всего не ремонтируется. В этом случае выявить неисправность можно лишь заменой заведомо исправной детали.

Если газовый котел работает, индикация на дисплее есть, но он не выполняет запуски или выдает ошибки, требуется дальнейшая диагностика.

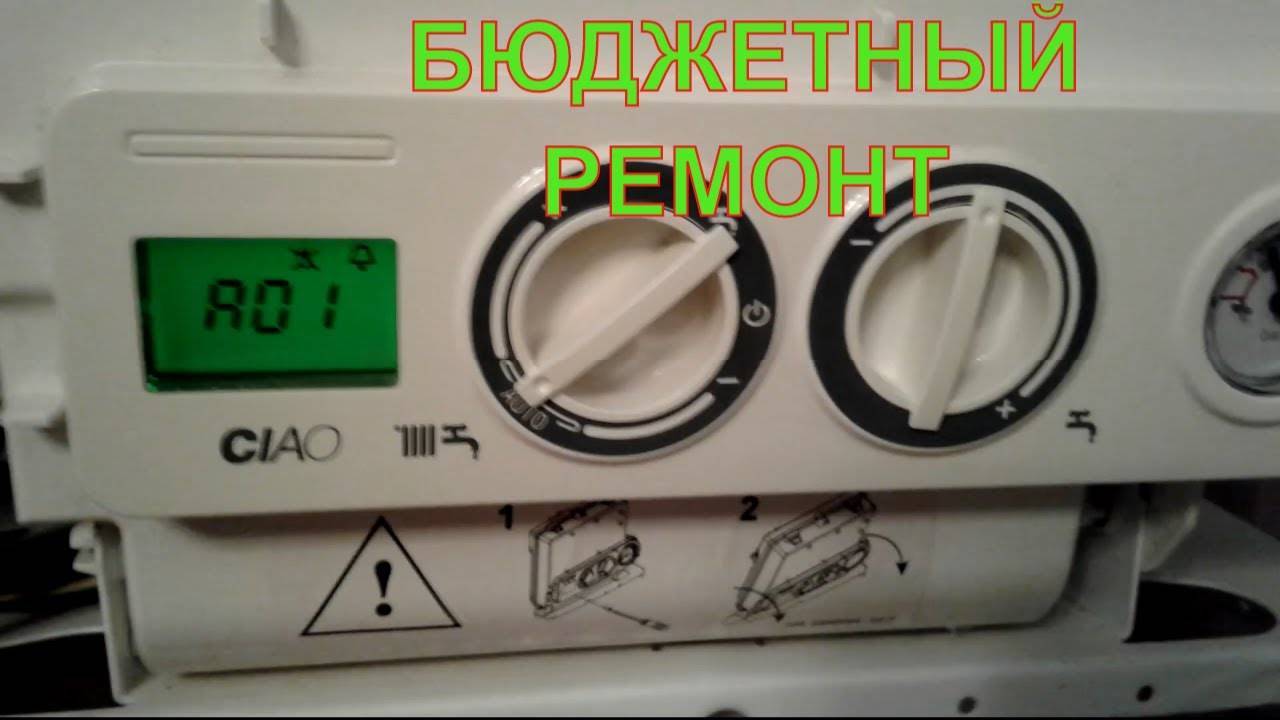

Ошибка А01 Котла беретта

В котлах берета ошибка А01 (или A01 по-русски) указывает на проблемы системы розжига (отсутствие пламени, неисправности в плате управления). Это может быть следствием следующих причин:

  • 1. Загрязнён электрод обнаружения пламени. Очистить электрод от появившегося нагара можно самостоятельно.
  • 2. Отсутствие подачи газа. Нарушение подачи в магистральном газопроводе или просто закрыт газовый кран (открыть).
  • 3. Нарушение в работе газового клапана. Произвести регулировку работы клапана может только квалифицированный спецмиалист
  • 4. Нарушено надёжность соединительных контактов на блоке розжига. Исправляется самостоятельно. Отсоединить, зачистить, подсоединить.
  • 5. Выход из строя реле, включённого в систему управления функционирования блока розжига, газового клапана, вентилятора. Эта проблема устраняется исключительно специалистом. Причина может быть как в самом реле, так и в электронной плате.

Ошибка А02 Котла беретта

Если на дисплее котла берета ошибка А02 (A03), то в этом случае проблемы с нарушением температурного режима. Обычно возникает в случае резкого падения давления в системе циркуляции теплоносителя. Причины могут быть следующие:

  • 1. Неисправность циркуляционного насоса. Работа насоса может быть нарушена по причине загрязнения. После нескольких включений он может заработать в нормальном режиме. Разбирать его самостоятельно не рекомендуется. Этим должен заниматься специалист. Только он определит причину неисправности и произведёт ремонт насоса или осуществит его замену.
  • 2. Неисправность температурного датчика. Данная неисправность устраняется только заменой детали.
  • 3. Нарушение целостности электрических соединений датчиком. Необходимо проверить целостность изоляции проводки и проверить надёжность контактов.

Ошибка А03 Котла беретта

На дисплее котла берета ошибка а03, проблемы с удалением продуктов горения. Это может быть связано с:

  • 1. Засорение канала отведения продуктов горения. Подобная ситуация возникает редко, остатков горения газа практически нет. Но причиной может стать появление наледи на выходе системы трубопровода, из-за замерзания конденсата. Сильный ветер также может стать причиной затруднения отвода продуктов горения, что влечёт за собой срабатывание термостата, отключение и блокировку котла.
  • 2. Недостаток подачи воздуха, в случае принудительного удаления дыма. Основной неисправностью является поломка вентилятора. Потребуется замена.

Ошибка А04 Котла беретта

На дисплее котла беретта ошибка а04 сигнализирует об отсутствии оптимального давления в системе теплообмена. Ошибка аналогична ошибке а02. Отличие только в том, что данный код указывает в первую очередь на проблемы внутри системы самого котла. Появлением на дисплее подобной ошибки может быть следующее:

  • 1. Засорение контура теплообменника внутри котла. Длительная эксплуатация с использованием жёсткой воды приводит к образованию накипи на внутренних поверхностях теплообменника. Добавление химических средств в циркуляционную систему теплоснабжения способствует её удалению.
  • 2. Проявившаяся течь. Иногда мастер сможет произвести ремонт теплообменника на месте (запаять). В противном случае придётся производить замену.
  • 3. Нарушение герметичности контура системы теплоснабжения. Подобные проблемы можно устранить самостоятельно, используя инструмент и герметизирующие материаля.
  • 4. Неисправность в работе циркуляционного насоса. Требуется замена насоса.
  • 5. Плохой контакт электропроводки с датчиком давления. Устраняется самостоятельно (зачистить и подсоединить).
  • 6. Поломка датчика давления. Потребуется замена.

В инструкциях, прилагаемых ко всем моделям котлов «БЕРЕТТА», указаны большинство ошибок котлов берета с описанием возможных проблемных ситуаций возникающих в процессе эксплуатации. Помимо этого, на дисплей выводятся рабочие параметры котлов. К примеру, сопоставив код ошибки котла берета сити и параметров рабочих функций, мастер способен на месте определить проблемный блок, узел или устранить причину, не требующую проведения сложных ремонтных работ. Устранением проблем связанных с описанными ошибками должны заниматься квалифицированные мастера. Только мастер, имеющий практический опыт обслуживания газовых котлов различных марок и моделей, может комплексно провести диагностику и определить конкретную причину появления ошибок на дисплее.

Ремонт котла Навьен Ошибки котлов Бакси
Монтаж системы отопления в доме Ошибки газовых котлов
Газовые котлы с установкой Замена радиаторов отопления

Обращаясь к нам, вы соглашаетесь с условиям «Пользовательского соглашения» — Договора оферты!

Помните – мы ВСЕГДА РЯДОМ !!!

Распространенные неисправности котлов отопления

Регулярные профилактические работы котлов отопления должны проводиться не реже одного раза в год.

Причины неисправностей могут быть разными: начиная от протечки воды, заканчивая поломкой основных деталей.

От чего зависит долговечность котла

Каждый заводской отопительный агрегат имеет паспорт с указанными требованиями и инструкцию по правильной эксплуатации оборудования. Выполнение всех паспортных требований гарантирует безопасную, эффективную и долговечную эксплуатацию агрегата.

Долговечность котла зависит от соблюдения норм эксплуатации котла и от качества воды, которая выполняет роль теплоносителя.

Как продлить эксплуатационный срок котла

Ежедневно обращайте внимание на котел и не оставляйте без внимания любые изменения: шумы, показания приборов, трещины, особенности горения или продуктов сгорания

Важно своевременно выполнять правила эксплуатации (указаны в паспорте) и проводить профилактическое техническое обслуживание (желательно перед началом отопительного сезона)

Каждое изменение в работе агрегата имеет свою причину, поэтому обращайтесь к мастеру своевременно.

Самые распространенные неисправности в работе бытовых котлов:

  • Протечка воды или теплоносителя.
  • Образование сажи на стенках камеры сгорания или дымохода.
  • Снижение производительности агрегата.
  • Гидроудары внутри котла.
  • Не включается горелка.
  • Горелка включается, а затем срабатывает блокировка.
  • Топливо горит неравномерно с пульсациями.
  • Во время работы горелки включается розжиг.
  • Образование копоти.

Причины неисправностей

Вытекание воды может быть обусловлено сбором конденсата водяного пара. Это частое явление после пуска котла. Второй причиной протекания воды может стать нарушение герметизации резьбовых соединений или трещина в трубопроводе.

Образование сажи может привести к сужению проходного сечения дымохода, в результате чего нарушится стабильная работа котла. Для этого необходимо произвести очистные работы через специальный люк, а для предотвращения повторного забивания, необходимо проверить тягу.

Настройка тяги и дутьевого воздуха осуществляется с помощью газоанализатора. Например, для жидкотопливного котла продукты сгорания должны содержать: СО до 200 ррm; О2 от 3,5 до 5,5 ррm; СО2 от 11,5 до 13,5 ррm.

Чрезмерно высокая температура в камере сгорания свидетельствует о плохой тяге, поэтому необходимо произвести настройку.

Перерасход топлива может свидетельствовать об ухудшении его качества либо об образовании накипи на поверхностях нагрева воды. Для предотвращения поломки, следует произвести чистку котла от накипи и установить электромагнитный преобразователь, чтобы уменьшить жесткость воды.

Если не поднимается температура теплоносителя на выходе из котла, то причин может быть несколько: неправильно отрегулирована тяга и дутье, образование накипи, неисправность в автоматике системы.

Гидроудары внутри котла могут образовываться из-за некачественного газового топлива или «завоздушивания» системы отопления. Для устранения неполадок необходимо выполнить регулировку тяги и установить автоматический воздухоотводчик.

В инструкции по эксплуатации все неполадки в работе котла описаны.

Не включается горелка — причин может быть несколько: если это жидкотопливный агрегат, возможно пропало напряжение на питании двигателя, параметр не в норме или блокировка не позволяет произвести запуск в целях безопасности.

Горелка включается, а затем срабатывает блокировка. Причины: не отрегулированы электроды зажигания, нарушена изоляция электродов, неисправен программный контроллер, невозможна подача топлива (засор, отсутствие, неисправность).

Во время работы котла включается розжиг. Причиной этого явления может стать загрязненный фотоэлемент или неисправная автоматика.

Неравномерное пульсирующее горение может быть вызвано слишком сильным напором дутьевого воздуха.

Образование сильной копоти свидетельствует о неправильной настройке тяги/дутья или о плохом качестве топлива.

Почему не стоит заниматься самостоятельной починкой:

  1. Неквалифицированный ремонт может усугубить ситуацию и агрегат станет опасным для жизни.
  2. При неосторожных действиях могут повредиться другие элементы агрегата.
  3. Возможно, была определена неверная причина, а устранение ложной причины не приведет к починке.
  4. Мастер выполнит ремонт с гарантией.

Автономное отопление – это удобно, эффективно и практично, однако не стоит забывать о проведении регулярных профилактических технических осмотрах.

Немного цифр

Поговорим немного о технических характеристиках котла Beretta Ciao 24 CSI. Номинальная мощность модели составляет 23.9 кВт при минимальной мощности нагрева на уровне 7.5 кВт. КПД агрегата составляет 91%, что говорит о конструкционном совершенстве котла. Техника способна эффективно нагревать теплоноситель до максимальной температуры в 90 градусов Цельсия. 7-литровый расширительный бак обеспечивает стабильную безопасную циркуляцию горячей воды по контуру.

Компактные габариты и небольшой вес (всего 28 кг) говорит о том, что агрегат легко монтируется даже в ограниченных по площади помещениях. Сделать это можно как самостоятельно, так и с помощью сторонних специалистов. При этом в процессе монтажа котла Беретта Ciao инструкция является важным помощником, так как в ней описаны все тонкости установки агрегата.

Инженеры итальянской компании не рекомендуют заниматься монтажом в том случае, если вы не обладаете достаточным уровнем технических знаний. Тем не менее, даже при полной уверенности в собственных навыках не стоит забывать о руководстве «Котел Беретта Ciao: инструкция», которое поможет избежать типичных проблем, связанных с монтажом газогорелочной техники.

Beretta CIAO 24 CAI

Данный аппарат предназначен для крепления на стену, он имеет два контура для прогрева – контуры отопления и горячего водоснабжения, при этом камера горения открытого типа. Каковы основные плюсы этого оборудования? Укажем нижеследующим списком.

  1. Есть дисплей информирования.
  2. Мощность можно регулировать плавно.
  3. Автоматическая регулировка температурного режима теплоносителя.
  4. Циркуляционный насос имеет три скорости и защищен от сбоев.
  5. Возможность перенастроить оборудование на сжиженный газ.
  6. Толщина стенки теплообменника увеличена на последних моделях.
  7. В установке есть контроль пламени ионизационного типа.
  8. Давление воды контролирует гидравлический прессостат.
  9. Имеется также контроль дымоудаления.

Для того, чтобы понять, как работает этот агрегат, приведем краткую инструкцию на данный двухконтурный газовый котел Беретта настенного типа.

  1. Режимы работы отображаются специальными значками на индикаторной панели агрегата.
  2. Для активации работы оборудования необходимо включить электропитание, открыть газовый кран, настроить регулятор комнатной температуры и установить режим «зима» или «лето» по ситуации.
  3. Отключение производится специальной кнопкой «выключение».

У описываемого аппарата есть кое-какие относительные недостатки. Перечислим их ниже:

  • поскольку камера для горения открытая, необходимо наличие в помещении оборудованного дымохода;
  • возможны засорения датчиков.

С этой моделью мы разобрались, а теперь изучим другую модель.

Настенный Beretta CITY 24 CSI

Мощность 24 кВт, а площадь отапливаемого помещения может достигать 240 м2.

  • медный первичный теплообменник;
  • защита от промерзания и перегрева;
  • автоматическая диагностика ошибок оборудования;
  • температура нагрева теплоносителя регулируется автоматически;
  • мощность регулируется плавно;
  • защита от промерзания и блокировка насоса.

Как видим, у данной модели функции аналогичны таковым у предыдущей модели. Теперь приведем вкратце инструкцию по эксплуатации на описываемый газовый котел Беретта.

  1. На индикаторной панели также используются значки, условные изображения расшифрованы в техническом паспорте.
  2. Возможно подключение пульта дистанционного управления.
  3. Правила монтажа подробно расписаны на страницах технического паспорта.
  4. В паспорте указана схема подсоединения к горизонтальному коаксильному дымоотводу, который надо докупать отдельно.
  5. Для запуска оборудования необходимо заполнить систему водой, включить питание, открыть газовый кран, регулятор выставить на комнатную температуру. Включить режим «зима» или «лето».
  6. Отключение аппаратуры осуществляется кнопкой выключения.

В подробном руководстве также указаны коды ошибок. То есть это зашифрованные неисправности, которые может показать двухконтурный газовый котел Беретта на индикаторной панели. Однако о них мы сейчас поговорим подробнее.

Сравнение и неполадки

Приведенная таблица включает информацию об имевших место у потребителей неисправностях того или иного газового котла Беретта. Распишем, что можно попытаться сделать при тех или иных неполадках своими руками.

  1. Среди неисправностей газового котла Беретта могут встретиться поломки, при которых агрегат не включается. Скорее всего, причина либо в отсутствии воды, либо в отсутствии электропитания. Самый худший расклад – это поломка системной платы. Здесь поможет только сервисная служба.
  2. Возможна блокировка из-за избыточного давления дымохода, но это может произойти из-за сильного уличного ветра.
  3. Неполадки датчиков автоматика должна определить сама.
  4. Оборудование может не включаться также из-за конденсата в дымоходе, последний надо проверить помимо прочего, если агрегат не включается.
  5. Бывают случаи отказа оборудования из-за инея на выходе дымохода. Срабатывает датчик, как следствие, аппаратура не работает.

Вот основные проблемы, с которыми можно столкнуться при эксплуатации описываемого котельного оборудования.

Источник

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
