Плюсы газового котла Лемакс Премиум 10: отзывы владельцев, технические характеристики и инструкция по подключению прибора

Не запускается (зажигается)

Розжиг агрегата производится по определенной схеме. С первого раза он запускается далеко не всегда, и это вполне нормально. Но, если после многократных попыток котел не разжигается, необходимо проверить состояние узлов, ответственных за розжиг.

Возможными причинами могут быть:

  • Выход из строя электронной или механической системы розжига. Надо заменить систему, или прочистить контакты термопары.
  • Пропало напряжение в сети электропитания (для энергозависимых агрегатов).
  • Закрыт вентиль на трубе подачи газа.
  • Давление газа в системе не соответствует номинальным показателям.
  • Засорились форсунки главной горелки. Необходимо прочистить их и запустить котел.

Все эти причины являются наиболее распространенными, но далеко не единственно возможными. Любая неисправность в системе может отрицательно повлиять на розжиг котла.

ОБРАТИТЕ ВНИМАНИЕ!
Если перепробованы все варианты, но проблема не решена, надо вызывать мастера из сервисной организации.

Устройство навесных котлов Лемакс

  • Энергозависимость — газовый настенный котел Лемакс требует подключения к электросети. Установлена итальянская автоматика с уже установленными заводскими настройками. В процессе эксплуатации дополнительная регулировка не потребуется, достаточно обеспечить стабильное напряжение в сети.
  • Использование качественных комплектующих — итальянская автоматика котла Лемакс установлена с возможностью подключения к блоку управления комнатных термостатов. Предусмотрена защита от перегрева обратной тяги и сажеобразования.Единственным недостатком является отсутствие функции антизамерзания и заклинивания насоса.Горение осуществляется с помощью итальянской модуляционной горелки. Это дает возможность существенно повысить КПД устройства и обеспечить экономный расход газа. Дополнительно в базовой комплектации предусмотрено наличие группы безопасности, циркуляционного насоса, датчика тяги на трубу и т.д.
  • Функциональные возможности — если время от времени можно встретить жалобы на то, как нагревают воду стационарные двухконтурные модели, нарекания со стороны владельцев навесных станций отсутствуют.

Скачать Лемакс Start и Plus — монтаж и обслуживание.pdf (2,54 Mb) (cкачиваний: 35)

Скачать Лемакс Патриот — установка и эксплуатация.pdf (1,53 Mb) (cкачиваний: 59)

Скачать Лемакс PRIME — инструкция пользователя.pdf (3,11 Mb) (cкачиваний: 20)

В устройство автоматики входит датчик наличия тяги — при недостаточной интенсивности отвода продуктов сгорания, отключает горелку

Во время монтажа крайне важно создать условия для обеспечения хорошей тяги. Производитель рекомендует подключать котел к дымоходу, изготовленному из сэндвич-труб.

Принцип работы котла требует определенных доработок — напольные модели зачастую нагревают воду для бытовых нужд достаточно слабо, что является существенным недостатком оборудования

Поэтому если существует необходимость в подогреве большого количества воды, лучше выбрать одноконтурный агрегат и подключить к нему бойлер косвенного нагрева, либо остановить свой выбор на навесной версии котла.

Обвязка котла — требует точного соблюдения рекомендаций производителя. Циркуляционный насос устанавливается на обратке системы отопления, непосредственно перед котлом.

  • Датчик тяги — может срабатывать на аварийное включение даже при хорошей тяге в дымоходе. Причиной ложных срабатываний являются окисленные контакты устройства. После зачистки все приходит в норму. При выходе из строя датчик легко заменить.
  • Настройки запальника — котел может отказываться зажигаться по причине недостаточно мощного горения запальной горелки. Устранить эту неисправность можно, выставив мощность пламени. В инструкции по эксплуатации содержится информация как это сделать самостоятельно.
  • Ремонтные работы — котлы Лемакс для отопления дома, являются оптимальным вариантом, так как ремонт и замена узлов может быть выполнена быстро. Практически в каждом специализированном магазине есть все необходимые узлы.

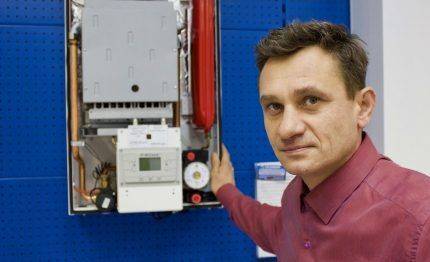

Котел с электронным управлением

Линейка котлов Лемакс, которые подключаются к сети 220В, активно расширяется и сейчас включает настенные двухконтурные модели Prime, а также напольные Clever и Wise.

В отличие от импортных конкурентов, платы управления которых часто перегорают из-за перепадов в электросети, эти аппараты рассчитаны на работу в условиях российских сетей.

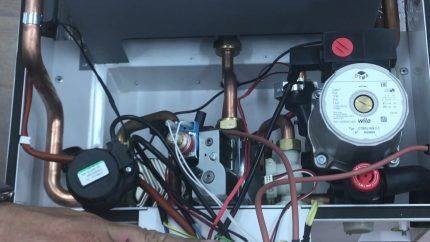

Настенные котлы, как правило, имеют встроенный циркуляционный насос, расширительный бак и значительно больше систем контроля и защиты

Однако, и такие модели иногда могут выйти из строя.

Для обеспечения безопасности, основные системы защиты по-прежнему механические:

  • термопара контролирует горение и перекрывает газ, если горелка потухла – ошибка Е1;
  • датчик тяги даёт сигнал на отключение, если продукты горения не отводятся – ошибка Е3;
  • мембранный газовый клапан перекроет подачу топлива, если его давление упадёт ниже критического, либо газ отключат в сети – ошибка Е1;
  • термостат перегрева контролирует температуру контура отопления, при перегреве отключает котел с ошибкой Е2.

Все эти системы устроены так же, как в котлах с механическим управлением, а их расположение зависит от модели. Поэтому повторно описывать проверку и ремонт каждого узла не будем, а найти их в своём котле вам поможет инструкция к нему.

Кроме того, котел с электронным управлением не запускается, если обнаружит неисправность любой своей платы или датчика, либо их неудовлетворительные показания – например, низкое давление воды или напряжение питания менее 170В.

Чтобы не пришлось перебирать весь котел, на расположение неисправности укажет код ошибки и его расшифровка в инструкции.

Для настройки и ремонта электронных элементов управления лучше обратитесь к специалисту, он может перепаять, перепрошить или заменить плату

Если котел вообще никак не реагирует на попытку включения, даже экран не загорается, вероятнее всего – проблема с электроснабжением. Как ни банально, проверьте, включена ли вилка в розетку, поднят ли автомат, есть ли вообще свет в доме.

Штекер из розетки мог выдернуть ребенок, а автомат мог отключиться от перепада напряжения, так что не пренебрегайте этим советом.

Если с электропитанием всё в норме, а дисплей котла не загорается, вызывайте сервисную службу для диагностики и ремонта или замены элементов электронного управления.

Модельный ряд оборудования Мимакс

Компания мимакс предлагает потребителю такую продукцию собственного производства:

  • Отопительные газовые котлы Vega КСГВ и КСГ.
  • Парапетные котлы КГС (П).
  • Твердотопливный котел Титан.
  • Газовые горелки АГУ-Т-М, АГУ-Т-Э и Optima.

Давайте рассмотрим наиболее популярные газовые модели.

Серия VEGA

Этот напольный газовый котел выпускается в двух вариациях:

  1. С одним контуром для отопления (КСГ).
  2. С дополнительным водогрейным контуром для подогрева воды для бытовых нужд (КСГВ).

Помимо высокого для такого типа котлов КПД в 92%, инструкция по эксплуатации содержит такие технические характеристики:

  • Атмосферная газовая горелка из нержавеющей стали.
  • В теплообменнике применены турбулизаторы, что позволят более рационально использовать всю тепловую энергию.
  • Каждый котел этой серии оснащен итальянской автоматикой SIT. Эта автоматика отличается простотой, надежностью и удобством эксплуатации.
  • Толщина стенок теплообменника – 3 мм, изготавливается он из листов холоднокатаной стали.
  • Дополнительная теплоизоляция камеры сгорания и корпуса агрегата делают его полностью безопасным.

Аппараты МИМАКС КСГ и КСГВ

В этой модели газовых аппаратов отопления фирма мимакс устанавливает открытые горелки собственного производства и автоматику итальянской компании Optima. Приложенная инструкция содержит такие технические характеристики и конструктивные особенности:

  • Мощность от 7 до 40 кВт.
  • Компактные размеры позволяют установить этот котел в небольших помещениях с соблюдением всех требований по безопасности.
  • Надежная теплоизоляция камеры сгорания безасбестовыми материалами надежно защищает корпус от перегрева.

Парапетные модели Мимакс

Отопительный котел этой серии обладает такими особенностями:

  • Герметичная камера сгорания позволяет производить монтаж агрегатов в помещениях, которые не оснащены дымоходом.
  • Отработанные газы отводятся в коаксиальный дымоход. Через него же производится и забор воздуха для поддержания процесса горения.
  • Универсальность монтажа: такой котел можно крепить на внешнюю стену или устанавливать на пол.

  • Стальной теплообменник обеспечивает высокую отдачу тепла и долговечность.
  • Автоматика Sit и дополнительные элементы безопасности: датчик давления, пьезорозжиг и термостат в контуре отопления, обеспечивают высокую надежность и безопасность эксплуатации оборудования.

Все эти конструктивные особенности парапетных котлов Мимакс получили одобрение и положительные отзывы потребителей.

Достойные технические и эксплуатационные характеристики газовых агрегатов торговой марки мимакс заслуженно пользуются спросом у отечественных потребителей. Невысокая цена при отличном качестве, надежности и безопасности – еще один плюс этого оборудования, что подтверждают многочисленные отзывы на сайте производителя.

Уважаемый владелец котла «премиум

  • Изображение
  • Текст

Премиум-M В. 1.03

3

Уважаемый владелец котла «премиУм»!

мы благодарны вам за то, что вы выбрали продукцию торговой марки

лемакс

.

теперь вы являетесь счастливым обладателем высокоэффективного котла, ко-

торый при правильной установке, эксплуатации и уходе снизит затраты на отопле- ние вашего жилья и прослужит вам долгие годы.

«лемакс»

– торговая организация федерального уровня в сфере отопительного обо-

рудования, обеспечивает потребителей россии и СНГ стальными, чугунными и на- стенными котлами, газовыми водонагревателями и другими сопутствующими то- варами.

«лемакс»

– лидер российского рынка бытовых газовых котлов (по данным независи-

мого британского экспертного агентства BSRIA, российского консалтингового агент- ства амико). предприятие работает на рынке более 20 лет.

«лемакс»

– обладает собственной современной производственной базой, имея в

своем активе современный

завод по производству бытовых отопительных газовых

котлов

.

«лемакс»

– единственный в россии завод-производитель отопительного оборудо-

вания, на котором работают роботы – высокотехнологичные итальянские и немец- кие станки. мы ждём ваши отзывы и предложения на сайте компании

www.lemax-kotel.ru

.

Достоинства и недостатки

К достоинствам газовых котлов Мимакс можно отнести:

  • Надежность, устойчивость к внешним нагрузкам.
  • Простота конструкции, отсутствие лишних деталей.
  • Легкость управления.
  • Возможность работать с нестабильными параметрами подачи газа и воды.
  • Энергонезависимость котлов, позволяющая сохранить работоспособность отопления в любых ситуациях.
  • Долговечность основных узлов, позволяющая использовать котлы в течение многих лет.
  • Привлекательный внешний вид, компактность.
  • Низкая стоимость, даже по сравнению с отечественными аналогами.

Недостатками котлов считаются:

  • Неудобная система розжига у некоторых моделей.
  • Отсутствие циркуляционного насоса снижает скорость циркуляции теплоносителя и требует организации технологического уклона трубопроводов.
  • Частое загрязнение форсунок и других элементов котла.

Эти недостатки свойственны всем энергонезависимым моделям газовых котлов, независимо от фирмы-изготовителя и страны производства.

Инструкция по подключению и запуску

Установка котла производится в хорошо вентилируемом помещении объемом не менее 8 м3. На пол предварительно укладывается слой листового негорючего материала, поверх — лист металла, затем устанавливают сам котел. После этого присоединяют соответствующие коммуникации — теплоноситель, газ и воду.

Необходимо в верхней точке системы разместить расширительный бачок, чтобы защитить котел от нагрузок при расширении ОВ.

Подключение газа производится с соблюдением всех правил безопасности, герметичность соединений обязательно проверяется мыльным раствором.

Перед первым запуском необходимо проверить наличие тяги. Затем, поворотом ручки управления, включить позицию розжига. Утопить ручку управления до упора, одновременно нажать на кнопку пьезорозжига и удерживать ее от 10 секунд до 1 минуты.

Загорится запальная горелка, после чего ручку удерживают нажатой еще около минуты.

После этого ее поворачивают и устанавливают на нужное положение. Если попытка розжига не увенчалась успехом, повторять ее можно не ранее, чем через 1 минуту.

Газовые котлы Лемакс Патриот

Завод Лемакс, основанный в 1992 году в Таганроге, прочно занял свою нишу среди маститых производителей газовой теплотехники.

Его продукция собрана на базе импортных деталей, совмещенных с узлами собственной сборки. Серия Патриот представляет собой напольные газовые котлы, предназначенные для нагрева теплоносителя в отопительном контуре.

Помимо нагрева теплоносителя, котлы Патриот выполняют функции конвектора, обеспечивая циркуляцию нагретого собственным теплом воздуха внутри помещения. Основная особенность агрегатов — энергонезависимость, сразу отсекающая все сложности с подключением электропитания, опасения остаться в холода без обогрева, необходимость оплачивать счета и т.д.

Отсутствие подключения автоматически исключает наличие сложных и ненадежных электрических устройств, электронных плат и прочих деталей, зависимых от качества напряжения.

Это упрощает конструкцию, удаляет дорогие и хрупкие элементы, делая котлы устойчивыми к внешним факторам воздействия.

Такие особенности позволили производителю сформировать привлекательную для потребителей ценовую политику, что быстро вывело продукцию Лемакс в первые ряды по известности и популярности.

Устройство

Основным элементом конструкции котла Лемакс Премиум 16 следует считать газовую горелку. Она окружена теплообменником, образующим вокруг нее водяную рубашку.

Это повышает эффективность подготовки теплоносителя и увеличивает внутренний объем теплообменника, что важно для двухконтурных моделей. Подготовка ГВС призводится внутри медного змеевика, размещенного внутри теплообменника, поэтому его размер имеет существенное значение

Заданный режим подачи газа обеспечивается с помощью газового клапана итальянского производства, а вывод дыма производится через отверстие в верхней части топочной камеры. Дымоход присоединяется к соответствующему отверстию в верхней части котла.

Патрубки для присоединения отопительного контура находятся на задней стороне. Регулировка подачи газа и розжиг горелки находятся внутри лицевой части котла, для доступа надо снять переднюю панель.

Виды

Линейка «Премиум» делается из первоклассной стали, толщина ее составляет 0,2 см. Марка применяемой стали – DC01, она полностью соответствует российским, европейским и даже североамериканским стандартам качества.

Основные технические характеристики следующие:

  • генерируемая мощность 7,5-10 кВт (для закрытых систем с давлением в 1 атм);

  • генерируемая мощность от 12,5 до 60 кВт (в системах с давлением до 3 атм);

  • специальное покрытие из эмали с антикоррозийными характеристиками, эффективно работающее при нагреве в 750 градусов;

  • покрытие теплообменника реагентом, блокирующим действие минерального масла и растворенных в воде солей;

  • автономность использования;

  • неповторимое исполнение газовой горелки и клапана;

  • профилактика чрезмерного нагрева и остановки тяги;

  • удобство при очистке;

  • максимально высокий КПД.

Эффективность отопления повышена за счет усиления подхода воздуха в первичном и вторичном контурах, а также благодаря объемному теплообменнику и долгому удержанию дымовых газов. Горячее водоснабжение обеспечено в системах, рассчитанных на 12,5 кВт минимум. Допускается перевод оборудования на сжиженное газовое топливо. Масса варьируется от 39 до 125 кг. Подборка «Патриот» производится в расчете как на гравитационную, так и на принудительную циркуляцию теплоносителя, подключение к электросети не обязательно.

«Патриотическая» серия делается из крепкой стали, используется без дымохода. Получать воздух котел должен извне. Форма теплообменника – прямоугольник. Генерируемая тепловая энергия составляет от 6 до 20 кВт, топливо сгорает в полностью закрытом отсеке. Для комплектации горелки используются итальянские детали, выпущенные концернами с мировым именем.

Удаление дыма налажено вполне надежно. Предусмотрен смотровой иллюминатор для контроля за главной и инициирующей горелками. Облицовка котла легко убирается, что существенно облегчает сервис. Дымоудаление обеспечено конструкциями из нержавеющих сортов стали. Фирменная гарантия – 36 месяцев. КПД устройств составляет 87%, отходящие газы прогреваются как минимум до 110 градусов.

Номинальное газовое давление составляет 1,3 кПа, а рабочее давление в водяной магистрали ограничено 0,2 МПа. В зависимости от модификации часовой расход газа составляет от 0,38 до 1,2 куб. м. Все котлы серии подогревают воду до 90 градусов, величина коаксиального дымохода составляет 25 либо 31 см в диаметре, 33-80 см по длине. Подключение производится через газовые патрубки сечением 0,5 дюйма; подсоединяемые патрубки могут быть на 1-1,5 дюйма крупнее

Производитель обещает, что котел будет демонстрировать превосходные антикоррозийные характеристики и обеспечит приличную отдачу тепла. Подсоединять его к электрической сети не нужно. Типовая линейка по мощностям включает 16-50 кВт. Допустимое давление при работе – 4 бар, коэффициент полезного действия – 0,91. Предусмотрены меры против возникновения сажи и чрезмерного разогрева.

АОГВ этой серии неизменно оборудуется термоманометром, что позволяет контролировать давление в системе максимально комфортно. Конструкция, как и в других моделях, позволяет переходить на сжиженный газ, а общая гарантия – 3 года. Автоматизация за счет компонентов Novosit означает, что терморегулятор выведен на фронтальную панель. Все температуры там обеспечены четко, потому выбор подходящего режима предельно упрощен.

К категории напольных котлов относится «Газовик»; эта подборка отлично работает при получении тепловой энергии от 6 до 29 кВт

Одноконтурный котел «Лемакс» может быть оснащен как чугунным теплообменником (в подборках «Лидер» и Wise), так и стальным – это «Премиум», «Газовик», «Форвард». Простота конструкции и возможность существенно сэкономить порадуют всех ответственных потребителей. Парапетный тип котлов представлен всеми модификациями «Патриот» – это модели 6, 7,5, 10, 12,5, 16, 20. КПД всех этих конструкций равняется 87%, они способны прогреть воду до 90 градусов. Масса изделий варьируется от 42 до 67 кг в зависимости от модификации.


Газовик


Форвард


Wise

моНтаж, подГотовка к раБоте…

  • Изображение
  • Текст

10

Премиум-M В. 1.03

6.

моНтаж, подГотовка к раБоте

6.1. Объем помещения, в котором устанавливается котел, должен быть не менее 8 м

3

. Рас-

стояние между облицовкой котла и стенами должно быть не менее: – 150 мм сзади; – 100 мм справа и слева; – 1000 мм спереди.

6.2. В помещении, в котором устанавливается котел, необходимо предусмотреть есте-

ственную вентиляцию.

6.3. При монтаже котла к отопительной сети необходимо на пол уложить лист негорючего

теплоизолирующего материала, сверху — лист железа, на него установить котел.

6.4. Соединения котла с системой отопления и газовой магистралью должны быть резь-

бовыми, позволяющими в случае необходимости отсоединять котел. Если котел уста- навливается взамен старого котла, необходимо обязательно промыть трубопроводы и радиаторы системы отопления от отложений ржавчины, накипи и осадка. При невы- полнении данных требований продукты отложений (ржавчина, осадок) переносятся в котел, что значительно усложняет циркуляцию теплоносителя и снижает теплоотдачу котла. В данном случае претензии относительно температурных показателей тепло- носителя при работе котла заводом-изготовителем не принимаются.

При повышенных теплозатратах помещения (толщина внешних стен дома, цельность окон и дверей, разводка труб системы отопления в мансардах, чердаках, которые не утеплены, превышение его площади или значительном превышении емкости тепло- носителя — количество радиаторов, труб) от установленных стандартами, температу- ра теплоносителя может не достигать 80 °С, что не означает брак котла.

6.5. Емкость теплоносителя в системе отопления не должна превышать: Премиум 10 – 150

литров, Премиум 12,5 — 180

литров, Премиум 16 —240 литров, Премиум 20 —300 ли- тров, Премиум 25 —375 литров, Премиум 30 —450 литров, Премиум 40 –600 литров.

6.6. Для правильного наполнения и подпитки системы обязательно установите сбросной

предохранительный клапан на 1,5-1,7 кгс/см

2

на расстоянии не более 150 мм от места

присоединения вентиля для заполнения системы отопления.

6.7. Расширительный бачок устанавливается в верхней точке главного стояка, желательно

в отапливаемом помещении. Запрещается устанавливать вентиль на сигнальной тру- бе (см. рис. 2, 3).

6.8. Горизонтальные участки трубопроводов системы отопления необходимо выполнять с

уклоном не менее 10 мм на 1 м в сторону отопительных радиаторов и от них к котлу. Это делается с целью обеспечения свободного выхода воздуха при заполнении си- стемы водой и исключает возникновение воздушных пробок.

6.9. Трубопроводы, отопительные радиаторы и места их соединений должны быть герме-

тичными, подтеки воды не допускаются.

6.10. Для закрытой системы отопления необходимо установить систему безопасности с

предохранительным клапаном на давление не более 1,5-1,7 кгс/см

2

6.11. Устройство дымохода, к которому подключается котел, должно соответствовать СП42-

101-2003 «Общие положения по проектированию и строительству газораспредели- тельных систем» (см. рис. 4).

6.12. После подключения котла к системе газоснабжения и заполнения теплоносителем

отопительной системы, работники специализированного сервисного центра или местного управления газового хозяйства должны отрегулировать и проверить на сра- батывание автоматику безопасности и регулировку температурных режимов, а также проверить герметичность всех резьбовых соединений на газопроводе котла и до него.

6.13. Перед розжигом газовой горелки проверить наличие тяги по п. 4.3. При отсутствии

тяги зажигать газогорелочное устройство запрещается.
