Домашний газовый котел Protherm Ягуар 24 кВт: отзывы владельцев, а также инструкцию по настройке двухконтурного прибора

Диапазон цен

Конвекционные модели котлов Рысь сняты с производства, поэтому в продаже их увидеть практически невозможно.

Современные виды котлов имеют конденсационный тип конструкции, что заметно увеличивает их стоимость.

Диапазон цен находится в пределах 60-65 тыс. руб. в зависимости от мощности и региона доставки. Возможны колебания цен, обусловленные логистическими требованиями.

ОБРАТИТЕ ВНИМАНИЕ!
Планируя покупку котла, следует к его стоимости прибавить расходы на доставку, приобретение дополнительных устройств и заключение договора гарантии. Все это потребует немалых расходов, к которым надо быть готовым заранее.

Обзор серий бренда «Протерм»

Если рассматривать оборудование, работающее на газе, то по месту установки все котлы можно разделить на две большие категории:

  • настенные – «Рысь конденсационная» («Lynx Condence») и «Рысь» («Lynx»), «Пантера» («Panther»), «Ягуар» («Jaguar»), «Гепард» («Gepard»);
  • напольные – «Медведь» (серии KLOM, KLZ17, РLO, TLO), «Бизон NL», «Гризли KLO», «Волк (Volk)».

Несмотря на турецкую и белорусскую сборку, качество техники по-европейски высокое.

Среди настенных моделей – 1- и 2-контурные, атмосферные и турбированные, мощностью 11-35 кВт.

Напольные модели изготовлены из стали или чугуна, оснащены инжекторными или вентиляторными горелками, могут работать на природном и сжиженном газе. Диапазон мощности широкий – 12-150 кВт – поэтому выбрать прибор под конкретные условия несложно.

Основное назначение оборудования – организация горячего водоснабжения и отопления в частных жилых домах, а некоторые агрегаты рассчитаны на промышленное применение

Каждая из серий обладает отличительными чертами, касающимися дизайна, габаритов, способа установки, технических характеристик, дополнительных функций:

  • «Рысь» – конденсационные модели работают на 12-14 % экономичнее неконденсационных, поэтому признаны энергоэффективными приборами для отопления дачных домов и коттеджей.
  • «Пантера» – последние модели выпускаются с удобной коммуникационной шиной eBus и обновленной системой безопасности
  • «Ягуар» – главными преимуществами считаются невысокая цена агрегата и возможность раздельной регулировки двух контуров – отопительного и ГВС.
  • «Гепард» – популярная настенная модель, которую можно установить как за городом, на даче или в коттедже, так и в городской квартире.
  • «Медведь» – среди представителей различных серий – надежные агрегаты со встроенным бойлером, чугунным теплообменником и мощностью до 49 кВт.
  • «Бизон NL» – универсальные модели по используемому топливу: одинаково эффективно работают на газе, мазуте или дизельном топливе, мощность – до 71 кВт.
  • «Гризли KLO» – способны отапливать частные дома и офисные помещения площадью до 1500 м², максимальная мощность – 150 кВт.
  • «Волк» – электронезависимый котел со стальным теплообменником, стабильно поставляет тепло в дачные и жилые дома даже при отсутствии электроэнергии.

По отзывам потребителей, агрегаты «Протерм» надежны, эффективны, удобны в монтаже и эксплуатации, а при регулярном обслуживании почти не дают сбоев.

Однако прочные материалы, хорошее топливо и отменная сборка не дают гарантии на безупречную службу, поэтому котлы всех перечисленных серий рано или поздно требуют замены запчастей, чистки или ремонта.

Ошибки котлов Протерм Ягуар

Обратите внимание, что все советы по решению проблем носят рекомендательный характер. Все изменения в работе котла вы проводите на свой страх и риск

При возможности, лучше обратиться к сертифицированному сервисному центру в вашем городе.

F01 — Неисправность котла ягуар вследствие перегрева

В случае, когда температура поднимается и превышает 98°C, срабатывает защита от перегрева и котел прекращает работу. При этом, на дисплее появляется текст «F01» и загорается индикатор RESET.

F02 — Некорректная работа из-за NTC датчика для ГВС

Когда NTC датчик, который отвечает за нагрев горячей воды для бытового пользования, выходит из строя — на дисплее появляется ошибка «F02». При этом, котле будет дальше функционировать и производить горячую воду, используя NTC датчик отопления.

Иногда, при запуске котла в зимнее время, может появится эта ошибка, говорящая о том, что в системе недостаточно горячая вода. Для устранения ошибки в этом случае, нужно повысить температуру.

F03 — Некорректная работа NTC датчика подачи системы отопления

Появление на экране котла протерм ягуар ошибки F03 говорит о выходе из строя датчика температуры в системе отполения.

F04 — Проблема ионизации (отсутствие пламени)

Если происходит прекращение подачи газа или возникновение неисправности электрода ионизации из-за неудачных попыток розжига на дисплее отображается ошибка «F04».

Убедитесь, что газовый кран открыт. Попробуйте произвести повторный старт нажатием кнопки «RESET». Если проблема не устранена — обратитесь в сервисный центр.

F05 — Неполадка при подаче воздуха

Ошибка возникает при сбое в подаче воздуха, например при блокировки дымохода. Так же, данная ошибка может возникнуть при низком напряжении в сети — менее 165 В.

F10 — Ошибка с датчиком давления в системе отопления

Если давление в системе отопления опускается до 0,3 бар или же, наоборот, поднимается более 2,7 бар, на экране котла протерм ягуар появляется ошибка F10. Давление в системе должно быть в пределах от 1 до 2 бар.

F11 — Проблема или сбой циркуляции

В случае, когда температура подающей линии отличается на 35°C от температуру на обратной линии, на дисплее вы уведите ошибку F11.

Установка котла Протерм Ягуар

Монтажный чертеж для котла Протерм Ягуар

Перед установкой котла, необходимо проверить комплектность поставки. В коробке с котлом, должны быть: монтажная планка, шаблон для установки, руководство по монтажу и обслуживанию, паспорт и список сервисных центров. Стена на которую будет устанавливаться котел, должна быть ровной и достаточно прочной, чтобы выдержать вес котла.

Первым делом необходимо разместить монтажный шаблон в нужном месте на стене, не забывая про необходимые зазоры, которые изображены выше. Разметьте центр дымохода на стене. При сверлении отверстия под дымоход, необходимо убрать шаблон.

После создания отверстия под дымоход, необходимо обратно поместить шаблон и разметить положение установочных отверстий монтажной планки, чтобы повесить котел. Просверлите отверстия для монтажной планки при помощи 8.5 мм сверла.

Установите монтажную планку и повесьте на неё котел.

Protherm Гепард 23 MОV газовый настенный котёл

Обращаем Ваше внимание на то, что гарантия предприятия-изготовителя действует только в случае, если монтаж и ввод в эксплуатацию были произведены аттестованным заводом Protherm сотрудником специализированной организации. При этом наличие сертификата Protherm не исключает необходимости дополнительной аттестации персонала специализированной организации в соответствии с действующими на территории Российской Федерации законодательными и нормативными актами, касающимися сферы деятельности данной организации

Выполнение гарантийных обязательств, предусмотренных действующим законодательством, в том регионе, где было установлено оборудование Protherm, осуществляет предприятие-продавец Вашего аппарата или связанная с ним договором организация, уполномоченная специальным договором выполнять гарантийный и негарантийный ремонт изделий Protherm. Ремонт может также выполнять организация, являющаяся авторизованным сервисным центром Protherm.

Выполняющая гарантийный либо негарантийный ремонт оборудования Protherm компания в течение гарантийного срока бесплатно устранит все выявленные ею недостатки, возникшие по вине завода-изготовителя. Конкретные условия гарантии и длительность гарантийного срока устанавливаются и документально фиксируются при продаже и вводе в эксплуатацию аппарата

Обратите внимание на необходимость заполнения раздела «Сведения о продаже», куда вносятся серийный номер аппарата, отметки о продаже и соответствующие печати, даты продажи и подписи продавца в гарантийных талонах, находящихся на обороте паспорта изделия

Гарантия завода-изготовителя не распространяется на изделия, неисправности которых вызваны транспортными повреждениями, нарушением правил транспортировки и хранения, применением незамерзающих теплоносителей, загрязнениями любого рода, в том числе солями жёсткости, замерзанием воды, неквалифицированным монтажом и/или вводом в эксплуатацию, несоблюдением инструкций по монтажу и эксплуатации оборудования и принадлежностей к нему и прочими не зависящими от изготовителя причинами, а также на работы по монтажу и обслуживанию аппарата.

Установленный срок службы исчисляется с момента ввода в эксплуатацию и указан в прилагаемой к конкретному изделию документации.

Завод Protherm гарантирует возможность приобретения любых запасных частей к данному изделию в течение минимум 8 лет после снятия его с производства.

На оборудование Protherm и принадлежности к ниму завод-изготовитель устанавливает срок гарантии 2 года с момента ввода в эксплуатацию, но не более 2,5 лет с момента продажи конечному потребителю. Гарантия на запасные части составляет 6 месяцев с момента розничной продажи при условии установки запасных частей аттестованным Protherm специалистом.

При частичном или полном отсутствии сведений о продаже и/или вводе в эксплуатацию, подтверждённых документально, гарантийный срок исчисляется с даты изготовления аппарата. Серийный номер изделия содержит сведения о дате выпуска: цифры 3 и 4 — год изготовления, цифры 5 и 6 — неделя года изготовления.

Организация, являющаяся авторизованным сервисным центром Protherm, имеет право отказать конечному потребителю в гарантийном ремонте оборудования, ввод в эксплуатацию которого был выполнен третьей стороной, если специалистом авторизованного сервисного центра будут обнаружены указанные выше причины, исключающие гарантию завода- изготовителя.

Виды

Двухконтурные котлы Protherm делятся на несколько групп, объединенных общими признаками.

По типу установки бывают:

  • Напольные. Устанавливаются либо прямо на пол, либо на специальную демпфирующую подставку.
  • Настенные модели. Монтаж производится на поверхность стен, обладающих достаточной несущей способностью, либо на монтажную рампу.

Имеются различия в способе нагрева:

  • Конвекционные. Обычный тип передачи тепловой энергии.
  • Конденсационные. Применяется первичный нагрев с использованием тепла, полученного при конденсации водяного пара из выводимого дыма. Конденсационные установки дороже почти вдвое, но получить ожидаемый эффект можно только на низкотемпературных системах — теплый пол и т.п.

По типу камеры сгорания:

  • Атмосферные (открытые). Используется естественная тяга печного типа.
  • Турбированные (закрытые). Для создания правильного режима горения и вывода дымовых газов используется вентилятор турбонаддува.

Обилие конструкционных вариантов позволяет выбрать наиболее подходящий для имеющихся условий вариант и получить максимальный эффект от его эксплуатации.

Информация об оборудовании Газовые котлы Protherm Ягуар 24 кВт

Закрытая камера сгорания

Газовый котел Ягуар Protherm – настенный газовый двухконтурный котел в базовом исполнении мощностью для отопления и приготовления горячей воды. Подготовка горячей воды осуществляется во вторичном пластинчатом теплообменнике из нержавеющей стали, оснащены коаксиальной системой отходящих газов.
Управление работой котла осуществляется с помощью встроенного микропроцессора, осуществляющего автоматическую диагностику и модуляцию мощности горения пламени. Котлы разработаны немецкими инженерами для систем поквартирного отопления и водоснабжения и максимально адаптированы к эксплуатации в России.
Не требовательны к качеству воды и устойчиво работают при минимальном давлении газа. Медный теплообменник позволяет котлу долго служить своим хозяевам, а многочисленные датчики безопасности обеспечивают стабильную и бесперебойную работу.
Производятся в Европе из лучших материалов с использованием инновационных технологий.

Рекомендации по монтажу

Монтаж, осмотр, техобслуживание и ремонт газовых котлов должны осуществляться только аттестованными специалистами.

Инструкция по монтажу, эксплуатации и техобслуживанию
Инструкция по эксплуатации

Сертификат соответствия

Дымоходы, рекомендуемые для данного котла

Для правильного подбора дымоходов к котлам просим Вас обратить внимание на следующие параметры:совместимость с марками котлов, место монтажа котла (настенный или напольный), традиционный или конденсационный котел, диаметр дымоходаУчитывая все указанные параметры, мы рекомендуем Вам следующие дымоходы:

Трубы коаксиальные Stout DN60/100

Товаров 3

Кольца уплотнительные DN60 для внутренних труб дымохода Stout DN60/100

Товаров 1

Хомуты крепежные для крепления к стене Stout DN60/100

Товаров 1

Отводы коаксиальные 90° Stout DN60/100

Товаров 1

Комплекты Protherm для горизонтального прохода через стену DN60/100

Товаров 1

Манжеты декоративные Stout DN60/100

Товаров 1

Комплекты Protherm для горизонтального прохода через стену коаксильных дымоходов DN60/100 Рысь 2016

Товаров 1

Кольца уплотнительные DN100 для внешних труб дымохода Stout DN60/100

Товаров 1

Конечные участки дымохода для прохода через стену Stout DN60/100 (оголовок из пластика)

Товаров 1

Конденсатосборники горизонтальные Stout DN60/100

Товаров 1

Показано
10 из
45 групп товаров

Показать еще

Показать все

С этим товаром покупают

Код товара: 111308

Артикул: 3003202753

Горизонтальные системы Protherm 750 мм

2 400

Купить

Купить
в 1 клик

В наличии 7 шт

Код товара: 67420

Артикул: SCA-6010-230850

Комплекты коаксиальные для прохода через стену Stout DN60/100 для котлов Vaillant и Protherm

2 720

Купить

Купить
в 1 клик

В наличии 9 шт

Код товара: 111203

Артикул: 0020118609

Комплекты перевода на сжиженный газ Protherm для котлов Ягуар JTV 11/24

2 490

Купить

Купить
в 1 клик

В наличии 8 шт

ХИТ

Код товара: 76911

Артикул: 7724125510

Стальные радиаторы Buderus Logatrend VK-Profil тип 22 высота 500 мм ширина 1000 мм

7 150

Купить

Купить
в 1 клик

В наличии 87 шт

ХИТ

Код товара: 65380

Артикул: 7724115508

Стальные радиаторы Buderus Logatrend VK-Profil тип 22 высота 500 мм ширина 800 мм

6 250

Купить

Купить
в 1 клик

По запросу

Код товара: 110932

Артикул: 0010020901

Газовые котлы Vaillant turboFIT VUW

55 940

Купить

Купить
в 1 клик

В наличии 11 шт

Код товара: 114529

Артикул: SCA-6010-200850

Дымоходы коаксиальные для прохода через стену Stout универсальные комплекты DN60/100

4 070

Купить

Купить
в 1 клик

В наличии 9 шт

Код товара: 67027

Артикул: SMS 0912 000006

Коллекторы Stout распределительные с запорными клапанами полностью укомплектован на 6 выходов

18 390

Купить

Купить
в 1 клик

В наличии 6 шт

Как правильно настроить

Настройка газового котла заключается в установке нижнего и верхнего пределов давления газа и воды, а также в определении температурных границ запуска и остановки горелки. Эти параметры задаются исходя из условий работы котла, соотношения его мощности и реальной нагрузки, прочих соображений.

Не рекомендуется устанавливать слишком малый перепад между низшим и высшим значениями температуры теплоносителя, поскольку это вызовет частый запуск и остановку котла, способствующие выводу из строя.

Границы давления воды и газа обычно устанавливают в пределах, свойственных технологическим условиям данной сети.

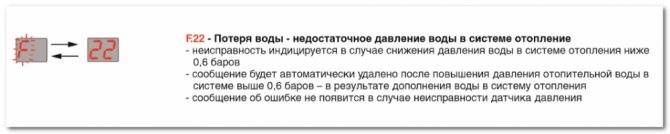

F.22 — Потеря воды — недостаточное давление воды в системе отопление

— неисправность индицируется в случае снижения давления воды в системе отопления ниже 0,6 баров

— сообщение будет автоматически удалено после повышения давления отопительной воды в системе выше 0,6 баров

– в результате дополнения воды в систему отопления

— сообщение об ошибке не появится в случае неисправности датчика давления

Датчик давления служит для определения давления воды в котле (системе отопления). В случае недостатка ОВ в котле датчик давления передаст информацию плате управления котлом, которая даст команду на его остановку.

Принцип действия

При повышении давления воды увеличится объем мембраны, несущей на себе магнит. Напротив магнита находится датчик Галла, меняющий входящее напряжение на плате управления котлом в зависимости от изменения параметров магнитного поля. Изменение параметров магнитного поля зависит от изменения расстояния датчика Галла по отношению к позиции магнита Точки измерения

Входящее напряжение датчика давления:

Точки измерения 1 и 2 = 5 В DC Контрольные значения: Точки измерения 1 и 3 При давлении в 1 бар / 1,7 В DC При давлении в 1,5 бара / 2 В DC При давлении в 2 бара / 2,3 В DC

РЕКОМЕНДАЦИИ

  • Слишком низкое давление воду 0.3 Бар . При заполнении котла водой в этом случае не требуется нажимать кнопку RESET.
  • Неисправность датчика давления воды. Заменить.
  • Проверьте утечки в котле и системе отопления.
  • Проверьте исправность насоса .возможна либо блокировка насоса. разберите его, и проверьте на предмет исправной работы и чистоты.

Какую модель лучше выбрать?

На первый взгляд может показаться, что, при полной идентичности моделей, правильнее выбирать более мощный вариант, чтобы иметь некоторый запас.

На практике это соображение не оправдывается, так как чрезмерная мощность создает лишнюю нагрузку на устройство.

Котел быстро нагревает теплоноситель и отключается. В короткий срок циркуляционный насос подгоняет новую порцию ОВ, котел снова запускается, нагревает ее и вновь отключается.

Такой режим частых кратковременных пусков и остановок способен быстро вывести котел из строя, поэтому при выборе надо руководствоваться размерами помещения и условиями работы системы.

ВАЖНО!
Небольшие расхождения в размерах помещений и параметров котла допустимы, но слишком серьезные расхождения будут способствовать выходу агрегатов из строя от чрезмерной нагрузки.

Какие серии и модели этих серий существуют

Двухконтурные серии настенных котлов Protherm:

  • Гепард. Серия, относящаяся к бюджетным решениям. При этом, она обладает самым низким уровнем шума. Предлагаются 2 модели 12 и 23 кВт.
  • Ягуар. Серия из двух базовых моделей конвекционного действия, мощность которых составляет 11 и 24 кВт.
  • Рысь. Ранее конвекционные, а с недавнего времени — конденсационные котлы мощностью 11, 24, 28 кВт.
  • Пантера. Одна из самых наполненных серий. Имеются модели с открытой и закрытой камерой сгорания. Мощность составляет 12, 25, 30 и 35 кВт.
  • Леопард. Одна модель мощностью 24 кВт.
  • Тигр. Вместо пластинчатого вторичного теплообменника в конструкцию включен накопительный встроенный бойлер на 45 л. Имеются 2 модели на 12 и 25 кВт.

Напольные двухконтурные серии:

Медведь. Серия состоит из прочных котлов с диапазоном мощности 17-49 кВт.

Большинство двухконтурных аппаратов имеет мощность, соответствующую потребностям частного дома среднего размера.

ОБРАТИТЕ ВНИМАНИЕ!
Установки с большими возможностями ориентированы на работу только в режиме отопления.

Достоинства и недостатки

К достоинствам двухконтурных котлов следует отнести:

  • Компактность, максимальный функционал при неизменных габаритах прибора.
  • Возможность полноценного обеспечения жилища теплоресурсами собственного производства.
  • Управление и настройка режимов работы системы производится самостоятельно, без влияния сетевых факторов.
  • Возможность существенной экономии на подготовке ГВС.

Имеются и некоторые недостатки:

  • Двухконтурные котлы не справляются с поставленной задачей при большом количестве потребителей горячей воды.
  • При активном разборе ГВС падает температура в отопительном контуре.
  • Расход газа на двухконтурных установках повышается.

ВАЖНО!
Для многочисленных семей необходимо использование котлов повышенной мощности или дополнительных бойлеров с большим объемом воды. Нагрев в проточном режиме подходит только для относительно небольших семей.

Инструкция по подключению и запуску

После доставки котла выполняется его монтаж на стену в отведенном месте. Нельзя навешивать котел на поверхности. Обшитые гипсокартоном или на тонкие перегородки.

После установки производится подключение трубопроводов:

  • Подача газа.
  • Подача холодной воды.
  • Прямая и обратная линии отопительного контура.

Подключение электропитания необходимо производить с помощью спецрозетки, не позволяющей перепутать ноли и фазу при включении (котлы Рысь чувствительны к фазировке питания и не запускаются, если перепутать электроды).

Заполнение водой производится при открытом кране подпитки. Сверяясь с показаниями дисплея, систему наполняют до получения необходимого значения (около 1,5 Бар).

Затем необходимо спустить воздух из радиаторов и самого котла, после чего начинают поворачивать рукоятку настройки температуры до тех пор, пока на дисплее не исчезнет величина давления и не появится температура ОВ. С этого момента котел начнет функционировать.

ВАЖНО!
Первый запуск, настройка и монтаж котла должны быть произведены техниками из сервисного центра, иначе возможны ошибки. Это обязательное условие гарантийного договора, который перестанет действовать, если установка выполнена самостоятельно.
