Настенная серия газовых котлов Viessmann Vitopend 100-W: основные неисправности, отзывы владельцев и инструкция по настройке прибора

Характеристики

Среди газовых двухконтурных котлов данного производителя можно выделить два основных вида – это дымоходные котлы и турбированные. Особенностью дымоходных систем является то, что устанавливать их можно только в помещениях, имеющих соответствующую вентиляцию и дымоотвод. Вторая же модель характеризуется возможностью установки практически в любом помещении и даже в квартире, так как для таких аппаратов не требуется специальной вентиляции, а продукты горения выводятся благодаря вентилятору.

Стандартной моделью является дымоходная, и приобретают её куда чаще. Данный вариант нагревательной системы имеет сам котёл, монтажную раму и соответствующие трубы для монтажа вентиляционной системы.

В целом, дымоходный котёл Viessmann имеет следующие технические характеристики:

  • Параметры мощности отопительного прибора можно установить самостоятельно в зависимости от индивидуальных предпочтений. В среднем, минимальный показатель котлов такого типа составляет 10 кВт, а максимальный – 23 кВт.
  • Котёл имеет расширительный бак объемом 6 литров.
  • Показатели температуры так же устанавливаются самостоятельно. Обычно максимальное значение нагрева воды составляет 85 градусов, а минимальное – около 30 градусов.
  • Габариты котла составляют 40×72,5×34 см, а вес около 35 кг.

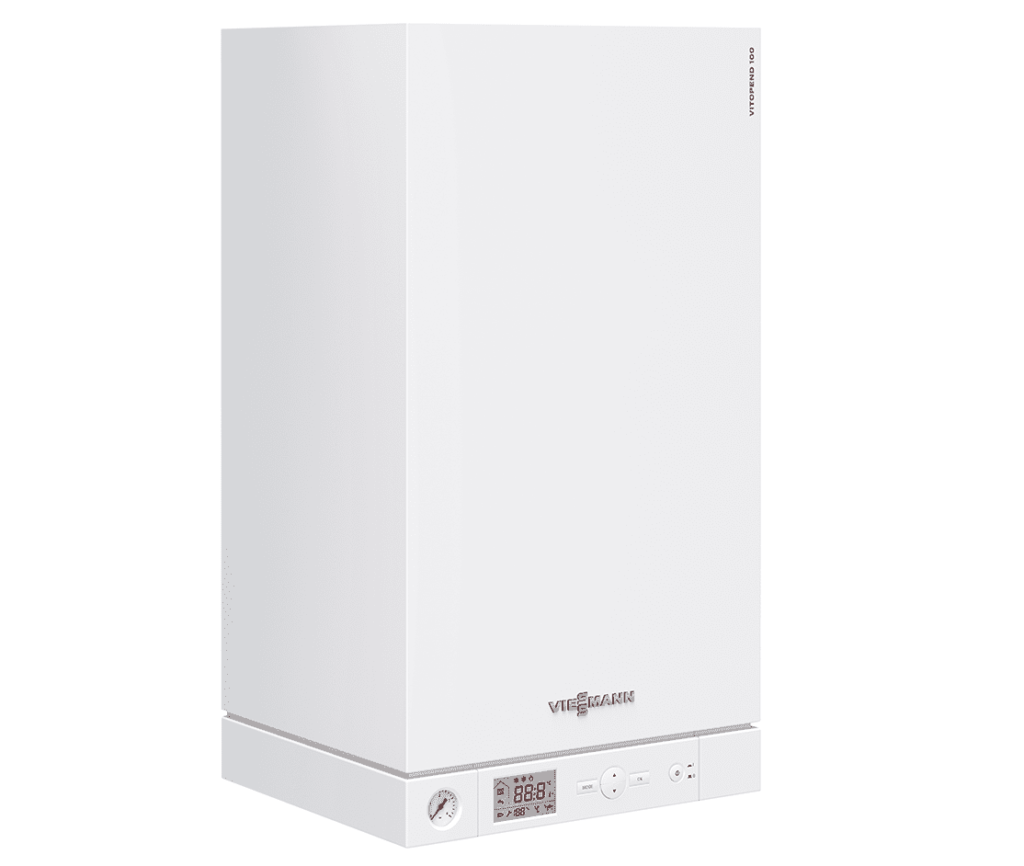

Котёл имеет панель управления с электронным показателем задаваемых значений. В этом не возникнет особой сложности, так как все регуляторы обозначены и понятны. Удобный дисплей способен показать температуру воды в системе, уровень работы горения газа, а при возникновении неисправностей выдаёт специальный код, обозначение которого можно найти в прилагающихся правилах эксплуатации. Также на панели имеется манометр (круглая шкала со стрелкой).

Он предназначен для указания уровня давления в отопительном контуре. После установки всей системы и начала её заполнения водой необходимо внимательно следить за показаниями манометра. Производитель Viessmann указывает, что давление не должно превышать показателя в 1,5 Бар. Также на панели находится кнопка включения и отключения отопительного прибора.

Отдельно продаются комнатные термостаты, на которых просто выставляется необходимое температурное значение, а сам термостат управляет отопительным прибором. На некоторых термостатах задаются значения температуры, которая должна меняться в течение суток. Например, днём котёл может греть слабее, а ночью сильнее. Также существуют приборы, позволяющие осуществлять управление котлом дистанционно.

Почему тухнет

Причин самозатухания газовых котлов может быть довольно много, от внешних факторов, до самостоятельной блокировки работы по сигналу автоматики котла.

Рассмотрим наиболее вероятные:

  • Прекращение подачи газа. Следует перекрыть газовый кран и обратиться в газовую службу для получения информации.
  • Выход из строя газового счетчика. Такой вариант тоже возможен. Механизм устройства иногда заклинивает, вследствие чего он перекрывает просвет трубопровода и прекращает подавать газ. Иногда он начинает шуметь или издавать необычные звуки. Необходимо вызвать специалиста.
  • Возможно срабатывание датчиков утечки. При появлении в воздухе определенной концентрации газа они отключают котел. Необходимо вызвать работников газовой службы для проверки всех соединений.
  • Проблемы с дымоходом. Если просвет дымовой трубы перекрыт наледью или иными посторонними предметами, срабатывает датчик тяги, появляется соответствующая ошибка, котел отключается.
  • Затухание пламени на горелках открытого типа может происходить из-за возникновения сквозняков, срывающих пламя. Проблема решается устранением нежелательных потоков воздуха. Закрываются двери или окна в противоположных участках помещения, отыскиваются другие причины появления сквозняка.
  • Нередко причиной затухания становится обратная тяга. Основная причина ее возникновения — сильный ветер на улице, направление которого позволяет создать излишнее давление в трубе. Исправить такую ситуацию сложно, надо учитывать преобладающие ветра при монтаже котла или приобретать турбонасадку. Как минимум, следует использовать на выходе дымохода дефлектор или защитный колпак.

Причинами самозатухания котла могут быть и перебои в подаче электроэнергии, и слабая приточная вентиляция. Для определения источника проблемы следует последовательно устранять наиболее распространенные факторы, чтобы методом исключения обнаружить виновника остановки котла.

Применение котла Vitopend 100-W A1JB010 24 кВт

Согласно назначению прибор Vitopend 100-W A1JB010 24 кВт может устанавливаться и эксплуатироваться только в закрытых отопительных системах в соответствии с EN 12828 с учетом соответствующих инструкций по монтажу, сервисному обслуживанию и эксплуатации. Он предусмотрен исключительно для нагрева теплоносителя, имеющего свойства питьевой воды.

Условием применения по назначению является стационарный монтаж в сочетании с элементами, имеющими допуск для эксплуатации с этой установкой. Производственное или промышленное использование в целях, отличных от отопления помещений или приготовления горячей воды, считается использованием не по назначению.

Состояние котла при поставке

Газовый комбинированный водогрейный котел со встроенным пластинчатым теплообменником для приготовления горячей воды.

Встроенный гидравлический контур с 2 патрубками для подающей и обратной магистрали отопительного контура и 2 патрубками для емкостного водонагревателя или воды хозяйственного назначения.

Встроенный гидравлический контур замкнутого типа со следующими компонентами:

  • насос
  • 3-ходовой переключающий клапан
  • предохранительный клапан
  • мембранный расширительный бак
  • пластинчатый теплообменник для приготовления горячей воды

Уход за котлом Vitopend 100-W A1JB010

По мере загрязнения прибора повышается температура уходящих газов, что становится причиной роста потерь энергии. Рекомендуем ежегодно проводить очистку прибора. Оборудование можно чистить стандартным бытовым чистящим средством (не абразивным).

Мы рекомендуем использовать установку для снижения жесткости воды в районах с жесткостью воды> 450 миллиграмм на литр.

Для обеспечения бесперебойного, энергосберегающего и экологически чистого режима отопления необходимо регулярно проводить техническое обслуживание. Мы рекомендуем поручать техническое обслуживание отопительной установки авторизованной специализированной фирме по отопительной технике не реже, чем раз в 2 года. Для этого лучше всего заключить договор о проведении осмотра и техобслуживания со специализированной фирмой по отопительной технике.

Конструкция Vitopend 100-W A1JB010

Видеогалерея

autoplay

Вероятные ошибки и причины возникновения

  • Основные коды ошибок котлов Viessmann
  • Код ошибки 06 — Горелка заблокирована. Давление в установке слишком низкое
  • Код ошибки 0A — Горелка заблокирована. Динамическое давление газа слишком низкое
  • Код ошибки 0C — Горелка заблокирована. Напряжение сети слишком низкое
  • Код ошибки CC — Неисправность функции внешнего модуля расширения
  • Код ошибки F2 — Горелка неисправна. Срабатывает ограничитель температуры
  • Код ошибки F3 — Горелка неисправна. Сигнал пламени до пуска горелки
  • Код ошибки F4 — Горелка неисправна. Нет сигнала пламени
  • Код ошибки F5 — Ошибка топочного автомата
  • Код ошибки F6 — Срабатывание устройства контроля опрокидывания тяги
  • Код ошибки F8 — Горелка неисправна. Реле газового электромагнитного клапана блокировано
  • Код ошибки F10/F18 — Постоянный режим работы
  • Код ошибки F30 — Горелка заблокирована. Короткое замыкание датчика температуры
  • Код ошибки F38 — Горелка заблокирована. Обрыв датчика температуры котла
  • Код ошибки F50/F51 — Ошибка работы системы ГВС, короткое замыкание
  • Код ошибки F58/F59 — Ошибка работы системы ГВС, обрыв датчика температуры
  • Другие ошибки котлов Висман
  • Код ошибки А0 — Горелка блокирована. Давление газа слишком низкое
  • Код ошибки E0 — Горелка блокирована. Сработало устройство контроля опрокидывания тяги
  • Код ошибки b0 — Горелка заблокирована, короткое замыкание
  • Код ошибки b8 — Горелка заблокирована, обрыв датчика
  • Код ошибки 0F — Обслуживание «0F» отображается только в истории ошибок
  • Код ошибки 10 — Короткое замыкание датчика наружной температуры
  • Код ошибки 18 — Обрыв датчика наружной температуры
  • Код ошибки 30 — Короткое замыкание температурного датчика
  • Код ошибки 38 — Обрыв температурного датчика
  • Код ошибки 40 — Короткое замыкание температурного датчика (контур 2, со смесителем)
  • Код ошибки 44 — Короткое замыкание температурного датчика подачи (контур 3, со смесителем)
  • Код ошибки 48 — Обрыв температурного датчика подачи (конур 2, со смесителем)
  • Код ошибки 4С — Обрыв температурного датчика подачи (конур 3, со смесителем)
  • Код ошибки 50 — Короткое замыкание температурного датчика бойлера
  • Код ошибки 52 — Короткое замыкание температурного датчика буферной емкости
  • Код ошибки 58 — Обрыв температурного датчика бойлера
  • Код ошибки 5А — Обрыв температурного датчика буферной емкости
  • Код ошибки 90 — Короткое замыкание температурного датчика
  • Опросы статуса

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Обзор моделей газовых котлов Viessmann Vitopend 100

Viessmann Vitopend 100 предлагается к продаже во множестве разновидностей. Если перед вами оборудование WH1D519, то заплатить за него придется 93 500 руб. Агрегат имеет подставной бойлер на 100 л, тогда как LAS будет проходить через стену. Имеется в комплекте еще и датчик температуры.

WH1D520 имеет подставной бойлер на 150 л. Соединение между бойлером и котлом может быть осуществлено с дополнением системы датчиком температуры. WH1D521 — это оборудование, за которое придется заплатить 116 750 руб. Оно имеет отдельностоящий бойлер на 200 л. Соединение между бойлером и котлом осуществляется с помощью резьбы, а сама система может быть дополнена датчиком температуры.

Вышеописанные модели имеют мощность, равную 24 кВт

Если же вам нужна более внушительная мощность, которая равна 30 кВт, то следует обратить внимание на модель WH1D522, ее стоимость составляет 97 600 руб. В комплекте имеется подставной бойлер на 100 л. Объем подставного бойлера увеличится до 150 л, если речь идет о модели WH1D523

Ее стоимость равна 115 000 руб

Объем подставного бойлера увеличится до 150 л, если речь идет о модели WH1D523. Ее стоимость равна 115 000 руб.

Достоинства и недостатки

К достоинствам двухконтурных котлов Viessmann следует отнести:

  • Полноценный функционал агрегатов, дающий возможность обогревать жилье и подавать горячую воду.
  • Компактность, привлекательный внешний вид. Как правило, двухконтурные котлы устанавливают на кухне, где они не мешаются и не занимают много места.
  • Полная автоматизация работы, от пользователя требуются лишь минимальные коррективы режима работы.
  • Наличие системы самодиагностики, определяющий и сигнализирующей о возникновении неполадок.

Недостатками двухконтурных котлов Viessmann можно считать:

  • Производительность котла по линии ГВС ограничена, при активном водоразборе падает температура как в системе ГВС, так и в отопительном контуре.
  • Конструкция двухконтурных котлов сложнее, что увеличивает риск выхода отдельных элементов из строя.
  • Энергозависимость агрегатов делает возможной прекращение обогрева и подачи ГВС при внезапном отключении электроэнергии. Кроме того, необходимо пользоваться стабилизатором напряжения, исключающим выход из строя плату управления при резком скачке напряжения.

Недостатки двухконтурных котлов одинаковы для всех агрегатов от любого производителя, поэтому их можно в какой-то степени считать особенностями конструкции.

Разновидности

Выше уже говорилось о том, что котлы данного производителя могут быть дымоходными и турбированными. Помимо этого, они подразделяются еще по нескольким критериям. Котлы могут быть двухконтурными и одноконтурными. Их принципиальное различие заключается в количестве контуров, что следует из названия. То есть одноконтурный котёл отвечает прежде всего на отопление помещения, а двухконтурный агрегат нагревает воду и для отопления, и для бытовых нужд. Но при наличии одноконтурного котла проблему горячей воды можно решить при помощи установки бойлера косвенного нагрева.

Также котлы могут быть традиционного типа или конденсационного. Принцип работы традиционного котла довольно прост – продукты сгорания нагревают воду и улетучиваются через дымоход. А вот принцип работы конденсационного котла куда сложнее – в этом случае продукты сгорания конденсируются, то есть превращаются в жидкость. Само по себе устройство такого котла гораздо сложнее. Также такой котёл имеет коаксиальный дымоход, который представляет собой две трубы разного диаметра, которые вставляются одна в другую.

Одной из самых известных является модель котла «Viessmann Vitopend 100 WH1D 263».

Данный вариант имеет довольно приличную мощность – около 32 кВт. Это двухконтурный котёл, который используется и для отопления дома, и для подачи горячей воды для бытовых нужд. Камера сгорания этого котла закрыта. Бак аппарата имеет большой объем – 10 литров, а также мощный циркуляционный насос с клапаном предохранения. Такой котёл гарантированно разогреет воду почти до 80 градусов, причём в очень короткое время. Цена на данный котёл варьируется в пределах 45 тысяч рублей.

Другой газовый котёл – это «Viessmann Vitopend 100 WH1D 513».

Теплообменник данного котла разделён на две части. Одна из них выполнена из высококачественной меди, а вторая – из нержавеющей стали. Такие разделения носят названия «первичный» и «вторичный» теплообменники. Мощность данного агрегата высокая – 33-35 кВт. Это одноконтурный котёл, который предназначен для отопления. Примерная цена составит 36-38 тысяч рублей.

Следующая модель – это котёл «Viessmann Vitopend 100-W A1HB»

, который имеет мощность 24 кВт. Котёл является одноконтурным. Это простая и удобная модель, имеющая качественную дымоходную систему, небольшие габариты и низкий уровень шума. Котёл способен нагреть воду до 80 градусов. Диаметр дымохода составляет 60/100. Это отличный выбор для отопления частного дома с приличным уровнем КПД. Цена за такой котёл составит примерно 39-40 тысяч рублей.

Вероятные причины ошибки f2

  • Отсутствие напряжения на клеммах, ненадежный контакт, обрыв. Выявить и устранить несложно.
  • Загрязнение крыльчатки. Распространенная причина ошибки f2 котла Висман. При низком качестве теплоносителя на лопастях накапливаются солевые отложения, грязь, тормозящие вал. Чистка проводится механическим способом под проточной водой.
  • Разрушение подшипника как результат недостатка смазки – заменить.
  • Искривление вала. Снижается скорость вращения крыльчатки, высвечивается ошибка f2. Такая запасная часть не продается – только замена насоса.
  • Обмотка статора. Проблемы: обрыв, замыкание (на корпус, межвитковое). Тестирование проводится мультиметром в режиме прозвона. Котлы Висман комплектуются перекачивающими устройствами двух производителей – для замера сопротивления обмотки нужно уточнить паспортные данные. Если по факту R меньше, налицо замыкание внутреннее (между витками). Для устранения ошибки f2 придется ставить другой насос.

Теплообменник

Полость прибора постепенно зарастает наносами, отложениями, сужается канал циркуляции вплоть до блокирования. Первичный теплообменник котла Висман требует регулярной чистки, иначе ошибка f2 неизбежна; при плохом качестве жидкости проводится ежегодно.


теплообменник обгорел vitopend 100

Промывка в домашних условиях дает кратковременный эффект. Профессиональное обслуживание подразумевает использование специальной агрессивной среды, выдержку по времени, удаление отслоившихся фракций под напором. В сервисной организации восстановление работоспособности теплообменника займет 2–3 дня: на это время для обогрева объекта задействуется резервный источник тепла. Такой подход гарантирует, что в отопительный период проблем с перегревом котла Висман не возникнет.

Электронная плата

Неисправность в ней становится причиной ошибки f2. Обнаружить и устранить дефект под силу специалисту – не имея опыта, схем, приборов лучше не пытаться.

Диапазон цен

Продукция компании Viessmann имеет широкий ассортимент. Модельный ряд настенных котлов весьма велик, поэтому и диапазон цен достаточно обширен. Цена настенных котлов малой и средней мощности (до 34 кВт) находится в пределах 42-58 тыс. руб.

Конденсационные модели значительно дороже — установки такого же уровня мощности обойдутся в 95-207 тыс. руб.

Высокие цены конденсационного оборудования требуют от пользователя правильного понимания их назначения и принципа работы, иначе будут жалобы на низкое качество оборудования.

Помимо стоимости котла понадобятся дополнительные затраты на приобретение дымохода, пусковые мероприятия и прочие организационные вопросы. Все цены рекомендуется узнать заранее, чтобы не попасть в неприятную ситуацию при покупке или оформлении гарантийного договора.

Виды

Все двухконтурные котлы Viessmann имеют настенный тип монтажа. Напольные установки по умолчанию одноконтурные, хотя имеют возможность соединения с внешним накопителем или бойлером.

Они оборудуются горелкой частичного смешивания атмосферного типа, которая способна гибко регулировать количество газа путем частичного подмешивания воздуха.

Существует два конструкционных варианта:

  • Конвекционные котлы. Они работают по традиционной методике, нагревая теплоноситель и отдавая его в состему отопления без дополнительных процедур.
  • Конденсационные агрегаты. Появились относительно недавно. Особенность этих установок состоит в предварительном нагреве теплоносителя с помощью тепловой энергии, полученной при конденсации водяного пара из выводимых газообразных продуктов горения. Предназначены для работы в низкотемпературных системах — теплый пол и т.п.

ОБРАТИТЕ ВНИМАНИЕ!

КПД конденсационных котлов, заявленный производителями, составляет до 108 %, что невозможно на практике и является обычным маркетинговым ходом. Он определяется путем сложения КПД котла и максимальной эффективности работы конденсационной камеры, что неправильно с теоретической точки зрения.

Основные поломки газовых агрегатов Viessmann

В газовом котле Висман Витопенд 100 неисправности наблюдаются редко. Немецкое отопительное оборудование устойчиво к нагрузкам и самостоятельно справляется с изменениями рабочего режима.

Распространенные поломки котлов Висман:

Другие поломки котла Виссман Витопенд 100W, 110W возникают реже. Для всех неисправностей предусмотрено кодовое обозначение, которое появляется на дисплее котла в виде буквы и числа. Часто встречаются ложные ошибки, поэтому сначала их сбрасывают. При повторном появлении кодового обозначения выполняют диагностику.

Проблемы с пуском котла висман

Включению котла и распространению тепла по дому препятствует автоматика, которая находит ошибки в системе. Оборудование не запускается при отсутствии подачи электричества или газа, из-за завоздушивания системы, поломки платы управления, короткого замыкания (КЗ) датчиков, загрязнения или прогара дымохода.

Читайте больше: Почему тухнет газовый котел? Основные причины

Как включить

Чтобы запустить газовый котел Висман, требуется устранить неполадки. Если устройство не включается из-за отсутствия подачи электроэнергии или топлива, то достаточно повернуть газовый вентиль и вставить вилку в розетку. Также самостоятельно можно избавиться от воздушных пробок, стравив воздух. Для устранения остальных поломок требуется обратиться в сервисный центр.

Почему растет давление

Давление растет при повышении объема теплоносителя, который не компенсируется расширительным баком.

Причина неисправности нередко связана с открытым вентилем подпитки. Также источник проблемы может быть в самом расширительном баке.

Вода расширяется при нагревании, что приводит к росту давления. Это грозит разрушением или взрывом узлов котла. Для стабилизации ситуации предусмотрен расширительный бак с эластичной мембраной, которая прогибается, чтобы вместить больше жидкости. Но при повреждении этого элемента теплоноситель полностью заполняет бак и лишний антифриз приводит к повышению давления.

О поломке расширительного бака газового котла Viessmann свидетельствует постоянное функционирование клапана сброса. Чтобы нормализовать давление, понадобиться заменить резервуар.

Падает давление

Причина падения давления – утечка. Проблема нередко кроется в заклинившем клапане сброса, поломке расширительного бака, теплообменника, труб и батарей. Источник утечки легко определить по лужам под котлом. Чтобы нормализовать давление, требуется заменить поврежденную деталь или устранить протечку другим способом.

⇐ Читаем здесь.

Как правильно настроить прибор

Первичная настройка котла производится на предприятии-изготовителе, о чем пользователь извещается в инструкции, прилагаемой к котлу при продаже. Монтаж и текущая настройка выполняется техниками из сервисного центра, поэтому пользователю остается лишь изменение режима работы в соответствии с микроклиматом помещения и собственными ощущениями.

Все управление сосредоточено на внешней панели. Нажатием кнопки «mode» производится выбор режима, а кнопками со стрелками вверх и вниз производится настройка соответствующей температуры.

Там же можно включить летний и зимний режимы работы (только ГВС или ГВС совместно с отоплением).

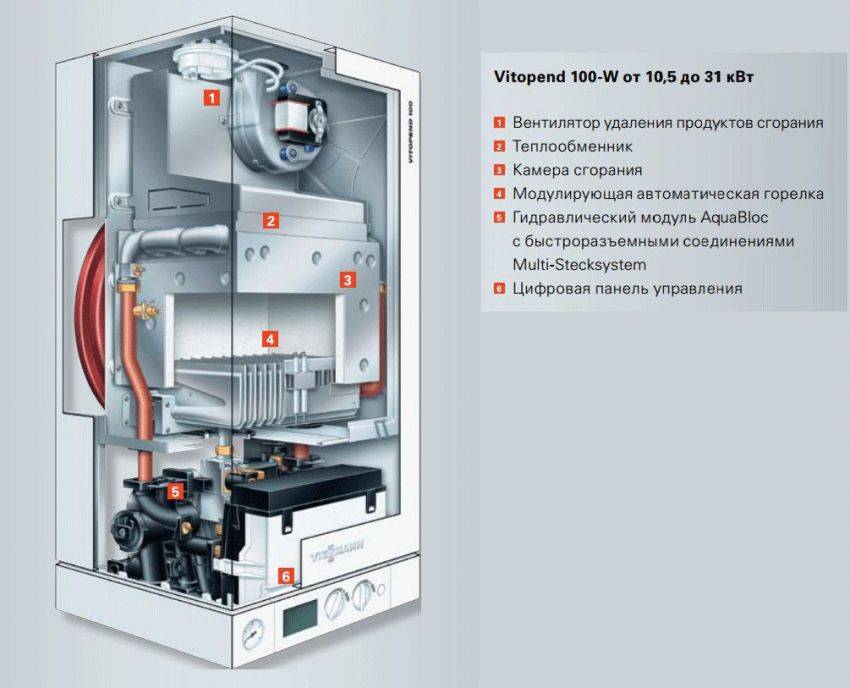

Устройство

Конструкция настенных котлов Viessmann Vitopend 100-W ничем не уступает наиболее продвинутым современным разработкам наиболее передовых производителей.

Основные узлы котла:

  • Газовая горелка атмосферного типа.
  • Теплообменник.
  • Мембранный расширительный бак.
  • Вентилятор для вывода продуктов горения.
  • Гидравлическая группа, состоящая из трехходового крана, вторичного теплообменника, циркуляционного насоса и соединительных трубопроводов.
  • Электронная плата управления, система датчиков, наружная панель с дисплеем.

Теплоноситель поступает в котел из отопительного контура. Проходя по теплообменнику он нагревается, после чего сразу поступает на вторичный пластинчатый теплообменник, где отдает часть тепловой энергии на нагрев горячей бытовой воды.

Затем в трехходовом кране он приобретает заданную программой температуру, для чего производится смешивание горячего и остывшего обратного потоков. После этого жидкость опять поступает в отопительный контур.

Работа всех элементов постоянно контролируется системой датчиков, соединенных с платой управления.

ВАЖНО!

Любая ошибка, сбой работы, отказ элемента конструкции немедленно фиксируются соответствующим датчиком, сигнал с него поступает на плату управления и отображается в виде кодового обозначения на дисплее.

Плюсы и минусы

Котлы Viessmann «Vitopend 100-W» имеют ряд положительных сторон:

  • теплообменники в котле изготавливаются из меди и нержавеющей стали, что повышает их срок эксплуатации, а крепкий корпус котлов надежно защищает его от механических повреждений;
  • на данные котлы установлены циркуляционные насосы высокой мощности;
  • при работе котёл издаёт минимум шума, что положительно отмечено многими пользователями;
  • отопительный прибор имеет компактные размеры и очень стильный внешний вид;
  • понятная система управления;
  • работы по монтажу не требуют больших усилий;
  • котёл имеет автоматизированную систему безопасности, которая контролирует все показатели.

Среди отрицательных сторон было отмечено следующее:

  • цены на данные модели котлов довольно существенные, как и на их комплектующие части;
  • другие производители котлов представляют более широкие варианты дизайна, нежели Viessmann.

Анализ отзывов покупателей котлов этого производителя позволяет сделать вывод о том, что фирма Viessmann действительно заслуженно является одной из лучших в производстве отопительного оборудования. Многие владельцы отмечают, что котлы Viessmann работают «как часы». Практически никаких проблем с управлением и эксплуатацией котла не возникает. Среди некоторых негативных моментов было отмечено большое потребление газа. Но такая проблема решается настройкой котла, которую лучше поручить квалифицированным специалистам. Большинство пользователей отмечают, что цена за данный котёл действительно существенная, но она полностью соответствует качеству аппарата.

Характеристики котла 100-W WH1D262

Данный котел Viessmann Vitopend 100 обойдется потребителю в 33 800 руб. Этот котел представляет собой газовое конвекционное оборудование, мощность которого составляет 24,8 кВт. Двухконтурное оборудование имеет битермический теплообменник. Тепловая мощность может составить 10,7 кВт, что касается тепловой нагрузки, то она изменяется в пределах от 11,7 до 26,7 кВт.

Коэффициент полезного действия данного прибора достигает 92,8%. Описываемый котел Viessmann Vitopend 100 может управляться с помощью электронной панели. Установить данное устройство придётся на стену. В конструкции имеется встроенный циркуляционный насос и расширительный бак на 6 л. В качестве топлива может использоваться сжиженный или природный газ. За час природного газа будет израсходовано 2,83 м 3 , что касается сжиженного газа, то эта цифра уменьшается до 2,09 м 3 /ч. Если вы решили рассмотреть описываемый газовый котел Viessmann Vitopend 100, то вы должны знать о его номинальном давлении, которое изменяется от 13 до 30 мбар. Максимальная температура теплоносителя равна 76 °С. Допустимое давление сжиженного газа равно 57,5 мбар.

Температура в контуре горячего водоснабжения может показывать от 30 до 57 °С. Котел марки Viessmann Vitopend 100 WH1D имеет производительность, равную 11,5 л/м. В контуре отопления максимальное давление воды может достигнуть 3 бар, тогда как максимальное давление воды в контуре горячего водоснабжения составляет 10 бар или меньше.

На сегодняшний день котлы фирмы Viessmann пользуются большим спросом у покупателей отопительного оборудования. Данная немецкая компания уже длительное время занимается производством котлов и давно зарекомендовала себя на международном рынке с самой лучшей стороны. Фирма Viessmann производит отопительное оборудование абсолютно разных моделей, среди которых можно подобрать товар под любые предпочтения.

Инструкция по подключению и настройке

После доставки котла необходимо установить его на заранее выбранное и подготовленное место. Нельзя навешивать агрегаты на гипсокартонные или иные слабые перегородки, стена должна иметь достаточную несущую способность.

После навешивания производят подключение дымохода и присоединяют трубопроводы подачи газа и воды, отопительного контура.

Настройка двухконтурных котлов Viessmann производится после монтажа и полной проверки качества и герметичности соединений.

Особенное внимание уделяют соединениям газовых труб, проверяя их с помощью мыльной воды. Производится установка пределов давления газа и воды, устанавливаются режим работы, текущая температура и прочие параметры

Необходимо учитывать, что все агрегаты проходят первичную настройку еще на заводе, поэтому в большинстве случаев никаких специфических действий не предпринимают.

Все работы по подключению и настройке котла должен выполнять квалифицированный представитель сервисного центра. Самостоятельное вмешательство может стать причиной поломки агрегата.

Вероятные причины ошибки f5


Соединительная трубка viessmann Совет. В старых моделях котлов Viessmann напорные трубки не утеплены. Если конденсат в них появляется регулярно, нужно исправить этот недостаток. Например, надев на них отрезок рукава из термостойкого материала соответствующего диаметра.

Устройство Вентури. Для доступа к нему нужно снять вентилятор. Материал – пластмасса. При длительной работе котла Viessmann Vitopend на повышенных режимах, частом перегреве полимер под воздействием высоких температур деформируется. Определяется визуально. Ремонту не подлежит, меняется.


Трубка вентури котла Viessmann

Датчик тяги. Внутри корпуса находится мембрана. При изменении давления в дымоходе меняет положение и воздействует на микровыключатель. Его контакты замыкают или разрывают цепь сигнальной линии, связанной с ошибкой f5.


Прессостат viessmann

Совет. Ограничение подвижности мембраны вызывается нанесенными частичками. Реанимировать на какое-то время можно, несколько раз встряхнув датчик. Но если он – причина ошибки f5, лучше сразу менять. Корпус неразборный, поэтому устранить внутренний дефект (потеря эластичности, проблема с микровыключателем) не получится.

Вентилятор

Его отказ связан с электрической или механической частью. Перед демонтажом нужно проверить напряжение на клеммах: возможно, ошибка f5 вызвана неисправностью электронной платы котла Viessmann Vitopend.


Питание приходит, вентилятор Viessmann Vitodens не работает.

Механика

При легком касании крыльчатки она должна вращаться свободно, без перекосов. Если с этим проблемы, придется делать частичную разборку вентилятора котла. Что может быть.

  • Накопление грязи на лопастях. Достаточно почистить крыльчатку зубной щеткой под струей теплой воды, и ошибка котла Viessmann Vitopend пропадет.
  • Искривление вала. Металл деформируется по причине отсутствия смазки. Типичный случай при несоблюдении сроков и объемов регламентных работ. Устранить не получится – придется покупать. Вентилятор к котлу Viessmann Vitopend (в комплекте) стоит 8620 рублей.
  • Разрушение подшипника. Заменить несложно. Если после ремонта крыльчатка вращается легко, балансировать не нужно.

Совет. На валу двигателя вентилятора расположены лопасти, которые установить обратно крайне затруднительно. Специалисты производят сборку без них. На практике котел Viessmann Vitopend прекрасно работает без этой детали, служащей лишь для перемешивания воздушного потока.

Электрика

Причина ошибки f5 – в обмотке двигателя. Вал может и вращаться, но на небольших оборотах. При этом вентилятор котла Viessmann Vitopend издает характерный гул, свидетельствующий о перегрузке. Катушка подвергается воздействию высоких температур, и постепенно изоляция оплавляется. Характерная неисправность – замыкание межвитковое или на корпус. В последнем случае дефект определяется мультиметром, в режиме «прозвона». При обрыве прибор покажет R=∞. Сопротивление исправной катушки 65±15 Ом.

Электронная плата

Формирует ошибку f5 Viessmann Vitopend при отсутствии сигнала с пневмореле котла. Цена нового контроллера 14650±250 рублей, да и ремонт в мастерской стоит недешево. При некоторых навыках работы с приборами реанимировать плату Висман Витопенд можно самостоятельно.

Если причина ошибки f5 в неработающем вентиляторе (не подается напряжение), неисправно реле К1 (Panasonic ALDP124). Демонтировать и установить новое – дело нескольких минут. Главное – найти замену. Приобретать аналог с катушкой на 24В на рынке, в магазине не следует: на практике после установки «чужой» детали котел Viessmann Vitopend вновь показывает ошибку f5. Лучше купить такое же реле или заказать его через интернет (в единственном экземпляре продается редко, в основном по 5 шт. суммарной стоимостью 350–380 рублей).

Иной вариант – восстановление работоспособности К1. Ошибка f5 Висман Витопенд свидетельствует о разрыве сигнальной цепи. Это связано с подгоранием контактов реле, которые несложно зачистить шлифовальной шкуркой (00). Нужно аккуратно снять крышку, предварительно распаяв точки крепления ее ножек (с обратной стороны платы), и поддеть лезвием скальпеля, ножа. После обработки контактной группы визуально определяется целесообразность дальнейшего использования К1. При существенном дефекте реанимированные контакты по причине «выгорания» металла не получится: могут не касаться друг друга в момент срабатывания, и опять котел Viessmann Vitopend покажет ошибку f5 – реле придется менять.

Инструкция по подключению и настройке

После доставки котла необходимо установить его на заранее выбранное и подготовленное место. Нельзя навешивать агрегаты на гипсокартонные или иные слабые перегородки, стена должна иметь достаточную несущую способность.

После навешивания производят подключение дымохода и присоединяют трубопроводы подачи газа и воды, отопительного контура.

Настройка двухконтурных котлов Viessmann производится после монтажа и полной проверки качества и герметичности соединений.

Особенное внимание уделяют соединениям газовых труб, проверяя их с помощью мыльной воды. Производится установка пределов давления газа и воды, устанавливаются режим работы, текущая температура и прочие параметры

Необходимо учитывать, что все агрегаты проходят первичную настройку еще на заводе, поэтому в большинстве случаев никаких специфических действий не предпринимают.

Все работы по подключению и настройке котла должен выполнять квалифицированный представитель сервисного центра. Самостоятельное вмешательство может стать причиной поломки агрегата.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
