Эффективные способы гидроизоляции свайного фундамента

Проблемы при отсутствии утеплителя

Какими бы ни были конструктивные особенности свай, вариант и технология их монтажа, у такого вида основания немало минусов:

• Холодное подполье, провоцирующее значительные потери тепла при морозах через открытое пространство.
• Когда ростверк железобетонный — он образует существенный накопитель холода. Если постоянно не обогревать помещение, восстановить в нем комфортный микроклимат непросто.
• Возможно промерзание проложенных в подполье трубопроводов.
• Сваи, закрепленные в пласте промерзания, могут выталкиваться. Они являются прекрасным проводником холода. Когда не выполнены утеплительные мероприятия, бетонные либо металлические столбы становятся причиной возникновения местного пучения.
• Если некоторые сваи расположены в точках с невысокой плотностью почвы, происходит неравномерная усадка здания.
• Эстетически не декорированный фундамент этого типа выглядит непривлекательно.
• Пространство подполья непременно замусоривается, поэтому его приходится периодически очищать.

Зачем проводят гидроизоляцию

В подвальном помещении здания без хорошей гидроизоляции непременно появятся затопления и подтеки на полу, плесень на стенах. В таком доме недопустимо сберегать продовольствие или предметы обихода

Важно подобрать для гидроизоляции материалы высокого качества, следовать технологии построения фундамента, чтобы защитить дом от разрушающего действия влаги

Гидроизоляция выполняет важные задачи:

• укрепляет фундамент и продлевает срок эксплуатации;
• предупреждает перекос стен дома и образование трещин;
• предупреждает затекание стен и наличие воды в подвалах, образование плесени; ограждает от природных разрушителей

Гидроизоляция внутри объекта

Для внутренних работ используют проникающие составы. Пропитка попадает в структуру бетона и делает его водонепроницаемым. Так легче защитить фундамент от влаги с внутренней стороны. Для работ используется:

• жидкая резина;
• проникающая гидроизоляция;
• полимочевина.

Технология нанесения гидроизоляционного раствора выполняется в следующем порядке:

1. Стена смачивается водой.
2. Наносится проникающий состав.
3. Обработанную поверхность поддерживают во влажном состоянии в течение трое суток. Чтобы добиться хорошей полимеризации состава. Иначе гидроизоляцию будет некачественная.

Виды гидроизоляции

Защита фундамента от влаги может быть горизонтальной или вертикальной. Для обоих видов гидроизоляции могут применяться разные материалы, речь о которых пойдёт дальше.

Горизонтальная

Особенность этой изоляции в том, что она выполняется только в процессе возведения основания дома. Прежде всего она защищает фундамент от воздействия грунтовых вод.

Горизонтальный вариант изоляции выполняется из разнообразных мембранных материалов на битумной, полимерной или синтетической основе. Самым часто используемым материалом для этого типа защиты является рубероид. Если в доме планируется подвальное помещение, чаще всего горизонтальная гидроизоляция будет выполняться одновременно по верхней и нижней сторонам плиты перекрытия.

Вертикальная

Вертикальную защиту от влаги можно выполнить в уже построенном доме. Этот вид защиты нужен чтобы грунтовые воды не оказывали воздействие на материал основания дома.

Как говорилось выше, не всем видам фундамента требуется такая изоляция. Тем не менее, при возведении ленточного и столбчатого основания здания вертикальная гидроизоляция нужна всегда. Для устройства вертикальной изоляции можно использовать разные способы и материалы, подробней о которых будет рассказано ниже.

Оклеечная изоляция

Для этого вида защиты используются рулонные материалы, которые крепятся наплавлением или приклеиванием. Наплавляемые материалы обладают клеевым слоем, который нагревается и приклеивается к поверхности. Чтобы закрепить материал без клеевого основания, необходимо использовать битумную мастику, которая будет выступать в качестве соединительного компонента.

Для выполнения оклеечной изоляции используются следующие материалы:

• Пергамин. Средняя цена за 1 рулон — 150 рублей. Материал изготавливается на основе плотного картона, который пропитывается битумным составом. Из пергамина получается не самая надежная и долговечная изоляция, но это отличный способ хорошо сэкономить;
• Рубероид. Средняя цена за 1 рулон — 350 рублей. Этот материал является лидером среди рулонных видов изоляции, так как обладает невысокой ценой и долгим сроком службы;
• Битумно-полимерный материал. Это самый надежный и долговечный вариант, но стоит он дороже остальных. Средняя цена за один рулон битумно-полимерного материала — 1.000 рублей. В качестве примера такой изоляции можно привести следующие распространённые варианты: Технониколь, Линокром, Гидроизол, Бикрост и Стеклоизол.

Обмазочная изоляция

Для изоляции фундамента таким способом чаще всего используются мастика на основе битума (средняя цена — 350 рублей за 20 литров). Помимо простых битумных составов в строительных магазинах можно купить более современные варианты:

• Полимерные смолы;
• Битумно-полимерные смолы;
• Битумно-резиновые мастики.

Обычная битумная мастика отличается от современных составов тем, что она неустойчива к низким температурам (трескается на морозе).

Более современные смеси имеют дополнительные добавки, которые позволяют им быть устойчивыми к холоду. У них есть только один недостаток — высокая цена (в среднем от 3.000 рублей за 20 литров).

Проникающая изоляция

Проникающая изоляция предотвращает попадание влаги в капилляры бетона, за счёт чего увеличивается прочность верхнего слоя этого материала.

Такой вариант изоляции подходит только для бетонного фундамента. Если применять проникающие составы на кирпиче или камне, они не дадут результата.

Самыми популярными составами для проникающей изоляции являются эти:

• Пенетрон (в среднем 1.500 рублей за 5 килограмм);
• Пенеплаг (в среднем 1.200 рублей за 5 килограмм);
• Гидрохит (в среднем 1.000 рублей за 5 килограмм);
• Пенекрит (в среднем 1.300 рублей за 5 килограмм).

Использовать такую технологию защиты рекомендуется для новых домов, так как проникающие смеси требуется наносить на тщательно очищенные, обезжиренные и ровные поверхности.

Монтируемая изоляция

Монтируемая гидроизоляция используется в основном для ленточных фундаментов, если необходимо защитить подвал от высокого напора грунтовых вод.

Самым лучшим вариантом монтируемой изоляции считается стальной кессон. Такой вариант подразумевает обшивку стен и пола подвала изнутри при помощи листов стали, толщина которых составляет 4-6 мм. Это довольно дорогой вариант, поэтому используется он крайне редко.

Как защитить фундамент

Гидроизолированный фундамент

Мероприятия по защите можно разделить на два больших подтипа: связанные с устройством гидроизоляционного слоя и предполагающие удаление излишней влаги из грунта.

Они не отменяют друг друга, и даже наоборот, зачастую используются совместно. Если степень влагосодержания значительно повышена, следует применять усиленный комплекс мер по защите от воздействия агрессивной среды.

Классификация антикоррозийных мер, приведенная в СП 28.13330.2012, определяет два уровня защиты: первичная и вторичная. Первичная защита – это ряд технологических этапов на производстве, направленных на усиление конструкций и внесение различных физико-химических агентов. И хотя закладываемый в конструкции коэффициент сопротивления коррозии довольно высок, не стоит сильно полагаться на этот уровень защиты, поскольку для изделий поточного производства, работающих в условиях реальной эксплуатации, он не оказывает ощутимой защиты. Вторичная защита – это мероприятия, устраиваемые непосредственно на строительной площадке. Для монолитных конструкций это единственный уровень защиты от грунтовых вод.

В общем виде классифицировать типы гидроизоляционных мероприятий можно следующим образом:

Обмазочная гидроизоляция:

1. холодная или горячая;
2. битумная, полимерная или акриловая;
3. окрасочная водоэмульсионная или эмалевая;
4. другие виды полимерной обмазки.

Материал для рулонной гидроизоляцииРулонная гидроизоляция:

1. пропитанный гидрофобным составом картон;
2. рубероид или толь;
3. стеклохолст, стеклоткань, полиэстер;
4. другие виды композитных рулонных материалов.

Дренажные системы и различные водоотводящие обсадные трубы;

1. Осушение почв электроосмотическими установками;
2. Осушение почв или ослабление агрессивности кислотных и щелочных грунтов химическими реагентами.

Все вышеуказанные меры могут применяться в совокупности, а определенные характеристики материалов зависят от производителя. Выбрать необходимый уровень защиты можно исходя из данных, полученных во время геологических и гидрогеологических исследований вида грунта, а также путем визуального наблюдения. При этом следует руководствоваться рекомендациями по применению того или иного способа гидроизоляции.

Обмазочная гидроизоляция

Начальный уровень защиты, применяемый в обязательном порядке для подземных конструкций и их надземных частей, вне зависимости от типа грунтов. Если при производстве изделий, из которых изготавливается фундамент для дома, не проводились особые меры по внесению антикоррозийных агентов, такой тип защиты, как обмазка или укладка рулонного материала строго показан.

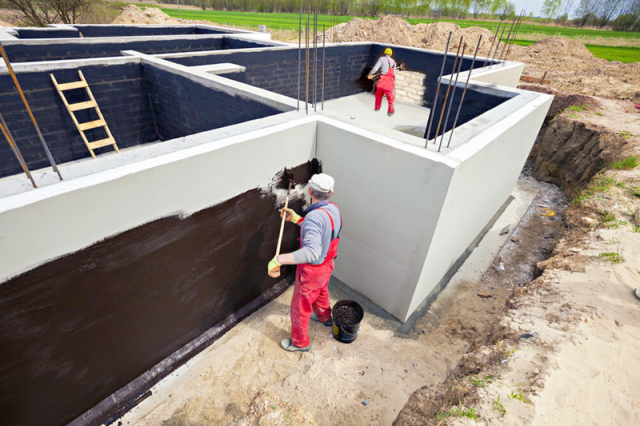

Процесс обмазочной гидроизоляции

Выбирать вид материала следует в зависимости от конструкции фундаментной плиты, удобства нанесения гидроизоляции, а также доступности материала на рынке

Следует обратить внимание на ценовой диапазон. К примеру, классические битумные обмазки стоят намного дешевле акриловых или полимерных составов

В то же время битум теряет преимущество перед полиакрилом, если требуется создать не только влагостойкий, но и достаточно прочный слой гидроизоляции в короткие сроки.

Рулонная гидроизоляция

Если вам необходимо устроить гидроизоляцию для фундамента глубокого заложения, лучше использовать рулонные материалы. Удобство использования на больших площадях, а также армирующее действие рулонных материалов сделало такую гидроизоляцию очень популярной.

При выборе рулонной гидроизоляции следует учитывать тип укладки. Наплавляемые материалы стоят дороже, но не требуют дополнительного связующего слоя из битума или праймера, в отличие от сухих листов. Также важны такие параметры, как размер нахлеста, водонапорное давление и общие рекомендации к предпочтительным условиям эксплуатации. Посмотрите видео, как использовать материалы для рулонной гидроизоляции.

Рулонные материалы не так универсальны, использовать их для фундаментов сложной конфигурации довольно затруднительно. Несомненно, такая гидроизоляция будет достаточно прочной и надежной, если соблюдать технологию монтажа. Окончательная стоимость рулонной гидроизоляции будет зависеть от качества исходных материалов.

Необходимость устройства гидроизоляции

Пример гидроизоляции сваи на поверхности грунта При расчете свайных фундаментов для дома, бани, гаража и любого другого хозяйственного или промышленного сооружения перед инженером-проектировщиком стоит весьма непростая задача обеспечения высокой прочности соединения свай и ростверка и в то же время высокой гидроизолирующей способности этого соединения. Эта, казалось бы, невыполнимая задача решается при помощи современных материалов и специальных технологических решений.

Наиболее просто задача решается при глубоком, более 10 метров, залегании грунтовых вод, когда обмазочная или наплавляемая на сваи гидроизоляция только увеличивает срок службы. Но если грунтовые или талые воды подходят вплотную к поверхности, влагоизоляция свай и ростверка обеспечивает не только сохранность и долговечность самого фундамента, но и предотвращает попадание влаги на расположенные выше элементы стен, конструкции пола, что позволяет снизить затраты на эксплуатацию и ремонт здания в целом.

Статья в тему: Деревянные полы в частном доме своими руками

Рекомендуем к прочтению:Гидроизоляция ленточных фундаментов

Рассмотрим основные приемы гидроизоляции столбчатого и свайно-винтового фундамента различных конструкций, применяемых в основном в частном малоэтажном строительстве.

Нужно ли гидроизолировать свайный фундамент?

Вопрос о необходимости гидроизоляции свайного фундамента чрезвычайно сложен.

Некоторые специалисты утверждают, что подземная часть свай не подвержена отрицательному влиянию влаги, поскольку не имеет контакта с атмосферным кислородом. Другие отмечают постоянное негативное воздействие влаги, но не видят способов борьбы с этим явлением, кроме предварительного, на стадии изготовления, нанесения защитных слоев на поверхность или в массив ствола.

Действительно, при погружении все защитные слои попросту стираются о грунт, что делает их присутствие малоэффективным.

Однако, отчасти правы и те, кто считает воздействие подземных вод не слишком интенсивным.

Большинство проблем возникает из-за электрохимической коррозии, вызванной наличием блуждающих токов или кислотным составом грунта.

ВАЖНО!

Больше всего проблем создает поверхностная часть фундамента. Она находится в зоне прямого контакта с атмосферой и требует принятия мер к защите от воздействия влаги. К ней применимы все требования по гидроизоляции, которые существуют для любых других видов опорных конструкций.

Гидрозащита прочих видов фундамента

Гидроизоляционная защита столбчатых и свайных конструкций крайне сложна. Поэтому для данных типов фундамента применяют влагостойкие бетоны марок по водонепроницаемости от W4 или от W6 — для агрессивных вод. Если для сооружения фундамента запланированы деревянные сваи, то для них применимы два типа предварительной подготовки:

• Обжиг до угольной корки обеспечивает защиту древесины от гниения. Проводят его паяльной лампой. Перед этой операцией брёвна обмазывают глиной толщиной 10 мм. Обжиг требует умения и аккуратности — угольная корка не должна превышать 20 мм. После этого бревно обмазывают битумом.
• Химический способ антисептирования заключается в обработке древесины специальными химическими составами. Качественные антисептики не ухудшают качество древесины, не провоцируют коррозию металлических крепёжных элементов, не имеют стойкого неприятного запаха, после нанесения безопасны для людей и животных.

Встречаются ситуации, в которых фундамент приходится возводить вплотную к стенкам котлована. Обычно такой вариант используют при стеснённых условиях застройки. Для проведения работ по гидрозащите возводят прижимные стенки вплотную к грунтовым стенкам котлована и именно к ним крепят оклеечный изоляционный материал. После этого устанавливают опалубку и заливают в неё бетонную смесь. Прижимная стенка с гидрозащитным материалом является несъёмной опалубкой, которая остаётся в котловане.

Гидроизоляция свай: рекомендации

Качественный гидроизоляционный контур обеспечивает свайному фундаменту долгий срок эксплуатации. Чтобы обезопасить себя от лишних ремонтов и неприятных изменений базиса, следует придерживаться нескольких рекомендаций, которые дают опытные строители:

1. Созданное гидрозащитное покрытие должно быть сплошным. Разрывы и трещины в нем станут местом попадания влаги внутрь опор.
2. Самая лучшая гидроизоляция свай – это применение при их изготовлении влагостойкого бетона. Если подземные воды не очень активны, то можно использовать бетон W Когда речь идет об агрессивном воздействии подземных потоков, то лучше остановиться на бетоне W6. Для улучшения сопротивляемости бетона воде в раствор вводят гидрозащитные присадки.
3. Свернутый трубочкой рубероид, или так называемый «рубероидный стакан», опущенный в скважину, надежно защитит железобетонную опору от влажности.
4. Гидроизоляция винтовых свай проводится не только снаружи, но и внутри. Чтобы спасти сваю от образования конденсата, внутрь нее обязательно заливают бетон со специальными гидрозащитными присадками.
5. Перед тем, как установить сваю в скважину, на ее дно укладывают дренажную подушку. Слои щебня и песка по 10см каждый нужно увлажнить и тщательно утрамбовать.
6. Если речь идет о деревянных сваях, то перед заглублением их надо пропитать битумными мастиками или использовать для обработки креозот.

Более подробно о материалах, применяющихся для гидрозащиты оснований, вы можете почитать здесь

Нужна ли?

Свайный фундамент хорошо зарекомендовал себя, как несущая конструкция практически в любых гидрогеологических условиях, в том числе в грунтах с высоким содержанием влаги и при близком залегании источников к поверхности земли.

Расширение – одно из опасных для оснований результатов воздействия воды. Когда капли влаги проникают в поры материала и замерзают, они увеличиваются в объеме и разрушают структурные связи между частицами, приводя к преждевременному разрушению конструктивных элементов основания.

Кроме того, в почвенной воде содержатся соли, минералы и другие вещества. Насыщенный агрессивными химическими компонентами состав воды приводит к разрушению бетона, окислению и коррозии металла, в том числе арматуры внутри опор.

При близком залегании грунтовых вод опасно для фундамента механическое вымывание. В результате структура материала конструктивных элементов становится пористой и очень скоро разрушается, а имеющиеся трещины и углубления еще больше расширяются.

Перечисленные аспекты являются предпосылками для реализации мер гидроизоляции свайного и любого другого основания. Для каждого типа опор, применимы свои способы защиты материала от разрушающего воздействия воды.

Перечень работ, обеспечивающих надежную гидроизоляцию всего фундамента

Чтобы не допустить преждевременного износа и разрушения несущего элемента здания, необходимо провести комплекс мероприятий, направленных на защиту от влияния влаги. В зависимости от проекта здания, а также специфики геологических и климатических показателей проводятся следующие действия:

1. Установка дренажной системы отвода воды.
2. Правильная организация ливневой канализации и водостока.
3. Строительство фундамента, оснащенного вентиляционными ходами, для естественного выветривания влаги.
4. Монтаж гидроизоляционных материалов на стенах и основании фундамента, гидроизоляция пола подвального помещения и цоколя, а также защита швов между уровнями конструкции.
5. Нанесение специальных водоотталкивающих растворов.

Разновидности гидроизоляции по методу нанесения

В зависимости от способа нанесения влагозащитного материала выделяются следующие технологии:

• Оклеечная;
• Обмазочная;
• Напыляемая;
• Штукатурная.

Возможно комбинирование различных способов гидроизоляции для разных конструкций одного фундамента.

Какие существуют методы

Гидроизоляция свай зависит от их конструкции и используемого материала:

Забивные

Они погружаются в грунт методом вдавливания, поэтому никакие поверхностные методики здесь неприменимы.

Вопрос решается путем внесения в состав бетона специальных добавок, препятствующих капиллярному впитыванию влаги в материал. Несмотря на это, поверхностная часть фундамента подлежит гидроизоляции общими способами.

Набивные

Устанавливаются в заранее подготовленную различными способами скважину.

Преобладающий метод гидроизоляции — использование водонепроницаемой опалубки, погруженной в скважину.

В качестве изолятора применяют пластиковые трубы, рубероид или другие материалы. После заливки бетона оболочка остается внутри и защищает материал от воздействия влаги.

Буронабивные

Являются одним из видов набивных свай. Отличие лишь в способе создания скважины — бурении с помощью соответствующих приспособлений.

Техника гидроизоляции ничем не отличается от методов, используемых при работе с набивными сваями.

Винтовые

Материал ствола не позволяет использовать полимерные покрытия, так как при погружении они будут полностью удалены из-за трения о грунт. Единственным эффективным способом является нанесение слоя цинка, невосприимчивого к действию влаги.

Многие недобросовестные производители делают винтовые сваи из обычных, неоцинкованных труб.

Их покрывают слоем краски, выдавая это покрытие за надежную защиту от коррозии.

Если выясняется, что слоя оцинковки не имеется, пользование такими опорами запрещается.

Последствия отсутствия

Залог долгосрочной эксплуатации промышленного сооружения, частного дома или хозпостроек – надежный фундамент, который защищен от влаги.

Решивший сэкономить при строительстве на гидроизоляции основания здания недальновидный хозяин:

1. Допускает отток влаги из бетонного раствора в землю при заливке фундамента.
2. Рискует потратить на ремонтные работы в дальнейшем сумму равную стоимости коробки дома.
3. Обречен на регулярные трудоемкие работы по защите от воды стенок основания уже обжитого дома.

Основные повреждения железобетона в результате отсутствия гидрозащиты:

• коррозия армирующего пояса;
• растрескивание и расслаивание бетонного монолита.

В зависимости от типа основания могут быть иные последствия:

1. Плитный фундамент выступает в качестве основания для дома и пола первого этажа. Если не обеспечить гидрозащитой плитную основу, жидкость проникнет в плиту и создаст высокую влажность в комнатах, образование плесени и другой микрофлоры.
2. Свайный фундамент без гидроизоляции подвергнется негативному воздействию потоков воды. Со временем сваи разрушатся, а здание упадет.
3. То же самое произойдет и со свайно-ростверковым и ленточным фундаментом. Отсутствие гидроизоляции ведет к резкому сокращению срока эксплуатации строений.

Особенности гидроизоляции свай

Как уже упоминалось, разные виды свай нуждаются в разной гидроизоляции. Во время подбора учитывается следующее:

• способ армирования сваи;
• форма сечения сваи;
• особенности грунта;
• особенности здания.

Специалисты «ИМС-КОНСТРУКТ» знают все тонкости процесса гидроизоляции буронабивных и винтовых свай и правильно подберут не только материал для проведения работ, но и оптимальную технологию, а также проведут все необходимые работы.

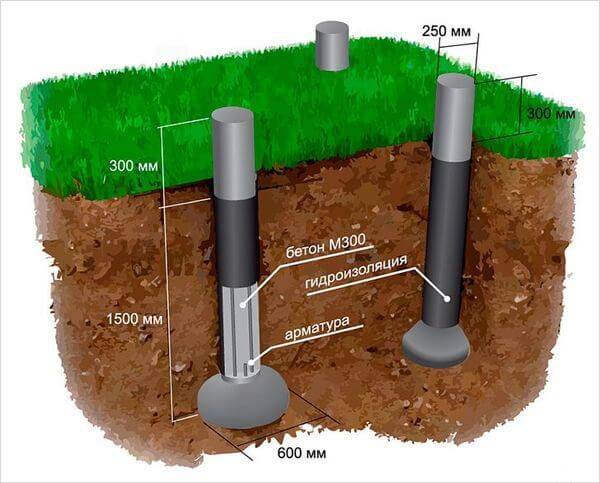

Буронабивные сваи гидроизолируют при помощи рубероида, который сворачивают трубкой и помещают в скважину для установки сваи. Таким образом, он ещё и является опалубкой, а после того, как залитый в процессе бетон застывает, — не позволяет ему контактировать с грунтовыми водами.

Что касается винтовых свай из металла, то их гидроизоляция осуществляется за счёт покрытия специальным гидрофобным составом. Для забивных свай из железобетона и дерева применяется пропитка водозащитными составами, которые исключают впитывание ими влаги.

Особенности гидрозащитных мероприятий для плитного фундамента

Плитные фундаменты используются при строительстве капитальных двух- или трёхэтажных загородных домов. Такие фундаменты способны эффективно сопротивляться грунтовым водам, особенно при конструкции типа «сэндвич».

Технология проведения работ:

• На песчано-щебневую подушку устанавливают перевязанные вертикальные и горизонтальные арматурные каркасы. Заливается черновая бетонная стяжка.
• По истечении двух недель высохший бетонный слой обрабатывают битумной грунтовкой, поверх которой укладывают рубероид.
• После затвердевания бетона на его поверхность накатывают два слоя рубероида, перемежая битумной мастикой.
• Поверх гидроизоляции кладут слой утеплителя, устраивают цементную стяжку и укладывают финишный декоративный слой.

Материалы применяемы для гидроизоляции

Рассмотрим, какими материалами может быть проведена гидроизоляция ростверка и непосредственного самого свайного фундамента.

1. Обмазочная. Как правило, применяется битумная мастика.
2. Оклеечная. Чаще всего для гидроизоляции фундамента используются современные стеклоткани, которые обладают отличными гидрофобными свойствами, легко наносятся на поверхность ростверка.
3. Проникающая. Применяется для обработки железобетонного свайного фундамента. При нанесении образуется влагонепроницаемый слой.
4. Окрасочная. Такая гидроизоляция станет самым подходящим вариантом для винтового свайного фундамента. Для этих целей применяются различные современные полимерные составы, образующие равномерное и плотное покрытие, устойчивое к влаге и агрессивным средам.

Плюсы и минусы

Если подытожить то, что было сказано выше, то довольно просто выделить основные положительные и отрицательные стороны свайно-ленточного фундамента. К плюсам можно отнести:

• относительную простоту сооружения;
• сравнительно меньшие затраты на сооружение;
• снижение теплопотерь;
• отсутствие вибраций, которые могут передаваться через почву;
• строительство такого фундамента может вестись в любое время года;
• уровень грунтовых вод имеет минимальное воздействие на конструкцию;
• дает возможность сооружения конструкций на склонах.

Заложить такой фундамент сможет даже небольшая бригада без использования особых средств механизации. Так как лунки под сваи можно пробурить садовым буром, на который будет смонтирован удлинитель. Снижение расхода материала ведет к снижению расхода на строительство всей конструкции. В силу того, что с грунтом соприкасается только небольшая часть фундамента, удается снизить теплопотери, что положительно сказывается на стоимости отопления в зимний период. Эта же особенность отвечает за снижение вибраций, которые могут передаваться от загруженных трасс или от железнодорожного полотна. Заливка основы такого типа может производиться даже в морозы, если температура не опускается ниже минус десяти градусов. Так как для свайного фундамента с ростверком можно задать различный уровень на различных участках, то строительство дома на участке с перепадами уровня грунта не вызовет затруднений.

Есть у конструкции и свои недостатки:

• отсутствие подвала;
• необходимость особого подхода к расчетам;
• необходимость соблюдения плотности армирования;
• отсутствие гидроизоляции ростверка;
• невозможность обойтись без специальной техники в некоторых случаях.

Цокольный этаж или погреб в таких конструкциях не предусматривается, что связано с типом грунта, на котором ведется сооружение. Есть определенные нюансы в расчетах, которые потребуют определения нагрузки на каждую сваю в зависимости от типа грунта, в котором она будет располагаться. Для каждой марки цемента необходимо подбирать особый вид армирования, который бы обеспечил требуемую плотность всей конструкции. Ростверк не имеет гидроизоляции, которая бы препятствовала капиллярному проникновению влаги от свай, поэтому строители стараются произвести гидроизоляцию опорных столбов. При бурении лунок под сваи на большую глубину в некоторых случаях невозможно обойтись без специальной техники.
