Гидрострелка для отопления: разбираемся, зачем она нужна и принцип работы

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.

Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

  • разделитель необходим для гарантии выполнения технических характеристик;
  • устройство поддерживает температурный и гидравлический баланс;
  • параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
  • защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
  • позволяет сэкономить топливо и электроэнергию;
  • сохраняется постоянный объем воды;
  • снижает гидравлическое сопротивление.

Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.

Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.

Особенности конструкции

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

На схеме показано устройство в разрезе

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;

Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

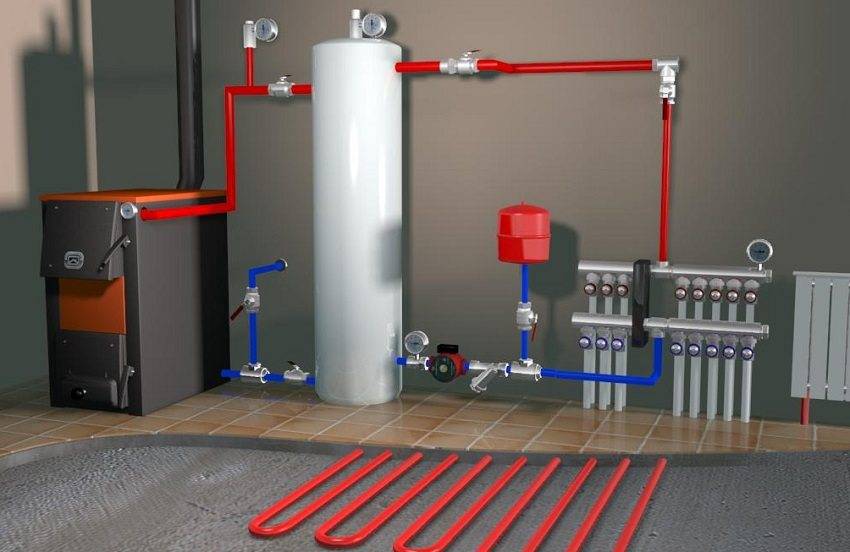

Схема системы отопления

 объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.

Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.

Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

ИзображениеМоделиСвойстваСтоимость, руб.
Cidruss TПК -40-20*3Низколегированная сталь. Мощность отопительной системы – 40 кВт. Максимальная температура теплоносителя 110 градусов.5 680
Север – 60 К2 AISIСоединяет два контура отопления, коллектор и гидравлический усилитель. Гарантийный срок 5 лет. Мощность – 50 кВт.7 180
IVR Гидравлическая стрелкаМаксимальное давление – 6 бар. Материал – сталь. Максимальная температура – 110 градусов.8 700
Meibes ВТ 25 до 50 кВт.Подходит для отопительной системы закрытого типа. Рабочее давление – 6 бар. Максимальная температура – 110 градусов.15 200
ValtecМощность -104. Корпус выполнен из бронзы. В комплекте воздухоотводчик, стальные кронштейны и шаровые краны.16 500
Эверест, фланцевый гидравлический разделитель.Предназначен для защиты чугунного оборудования от тепловых ударов.13 900
Гидрострелка WattsМатериал изготовления – высоколегированная сталь11 800

Расчет устройства

Комплектация и характерные отличия гидрострелок

Комплект разделителя зависит от внутреннего наполнения и численности контуров, на которые он рассчитан. Обязательный элемент – автоматический отводитель для воздуха 1/2, оборудованный обратным клапаном либо шаровым краном. Для установок на заказ в комплектацию входит съемная теплоизоляция.

В гидрострелках типа ГС вмонтированы элементы для устранения воздуха и шлама. В МГС (многофункциональные гидрострелки) комплекте есть магнитные стержни и возможность регулировать опору по высоте в пределах 10 см. Устройства типа ГС, МГС, flexbalance и maibes можно использовать для двухконтурных систем, но возможна их докомплектация коллектором.

Особенности и принцип действия гидрострелки

Гидроразделитель часто используют для распределенной системы, в проекте которой предусмотрено использование нескольких насосов. Благодаря этой детали удаётся обеспечить необходимый уровень расхода для теплоносителей. Простыми словами, данная деталь позволяет осуществить развязку в работе насосной станции.

Например, в радиаторных батареях, системе теплых полов, накопительном бойлере. Чтобы не нарушать производительность отопительного котла необходимо правильно подобрать гидроразделитель, чтобы основной насос в зоне котла мог перекачивать большой объём теплоносителя.

  • Ознакомимся на нескольких примерах с предназначением гидрострелки в отопительной системе.
  • В них будут использовать нескольким насосов. Каждый механизм отличается разной работоспособностью и производительностью.
  • Один из них может быть мощным, а другой наоборот. Монтаж всех насосов осуществляют в зоне коллекторного узла.
  • Здесь они связанные друг с другом гидравлически. Во время включения мощного насоса, все другие модели будут оставаться без нужного уровня теплоносителя.

Для предотвращения подобных ситуаций необходимо использовать гидрострелку. В другом случае все насосы можно расставить на большом расстоянии друг от друга и избежать перегрузки центрального механизма.

Зачем нужна гидрострелка в системе отопления?

Объяснить, для чего нужна гидрострелка для отопления, очень просто. Процессы разбалансировки теплоснабжения знакомы владельцам частных домов. Современный котел имеет меньший по объему контур, чем циркуляционный расход потребителя. Работа гидрострелки отопления позволяет отделить гидравлический контур теплогенератора от вторичной цепи, повысить надежность и качество системы.

Ответом на вопрос: «Для чего нужна гидрострелка в системе отопления?», служит список достоинств отопления с гидравлическим терморазделителем:

  • разделитель — обязательное условие производителя оборудования для гарантии технического обслуживания на котел мощностью 50 кВт и более, или теплогенератора с чугунным теплообменником;
  • узел обеспечивает максимальный проток с ламинарным течением теплоносителя, поддерживает гидравлический и температурный баланс системы отопления;
  • параллельное подключение гидрострелки отопления и контура потребителей создает минимальные потери давления, производительности и тепловой энергии;
  • коленное расположение патрубков подачи-обратки обеспечивает температурный градиент вторичных контуров;

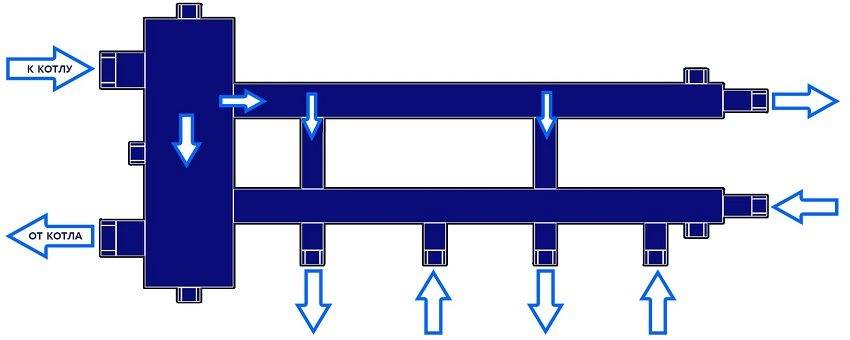

Схема движения теплоносителя в коллекторе с гидрострелкой

  • оптимальный подбор и расчет гидрострелки для отопления защищает котел от разницы температур подачи-обратки, предохраняет оборудование от теплового удара, выравнивает циркуляционный объем водяных потоков в первичном и второстепенном контуре;
  • узел повышает КПД котла, позволяет вторичную циркуляцию части теплоносителя в котловом контуре, экономит электроэнергию и топливо;
  • подмес сохраняет постоянный объем котловой воды;
  • при экстренной необходимости разделитель компенсирует дефицит расхода во второстепенном контуре;
  • полый разделитель снижает влияние насосов, обладающих различной мощностью квт, на вторичные контуры и котел;
  • дополнительные функции гидроразделителя — уменьшает гидравлическое сопротивление, формирует условия для сепарации растворенных газов и шлама.

В многоконтурных системах отопления использование гидрострелки обязательно для сбалансированной работы

Принцип работы гидрострелки отопления позволяет стабилизировать гидродинамические процессы в системе. Своевременное удаление механических примесей из теплоносителя продлит срок службы насосов, вентилей, счетчиков, датчиков, отопительных приборов. Разделяя потоки (контур теплогенератора и независимый контур потребителя), гидрострелка обеспечивает максимальное использование теплоты сгорания топлива.

Нюансы работы гидрострелки в системах с насосной группой

В целях повышения эффективности работы отопительных контуров инфраструктура может дополняться вспомогательными насосами и коллекторами. Однако вместе с наращиванием производительности при таком подходе можно ожидать и увеличения нагрузки на отдельных контурах. В результате система отопления с гидрострелкой и насосной группой может функционировать с наличием следующих проблем:

  • Если используются циркуляционные агрегаты с разными показателями мощности, то слабые насосы не смогут справляться с нагрузками, присутствующими на соседних контурах.
  • Само по себе разделение на множество контуров в результате установки дополнительных функциональных узлов также влияет на работу насосной группы, что может привести к ее перегрузкам и выходу из строя.
  • Если в проекте закладывается нормативная разница в показателях давления на отдельных ветках, то малейшее нарушение в балансировке вызовет аварию уже в трубопроводе.
  • При штатной остановке отдельных насосов для прекращения подачи воды на их целевом участке возрастет риск движения «паразитных» течений, спровоцированных соседним циркуляционным оборудованием.

Вышеназванные эксплуатационные проблемы обычно возникают в сложных промышленных системах на производствах, где одним источником тепла обслуживаются десятки потребителей. В системах отопления частного дома гидрострелка обычно работает в комплексе с малой насосной группой и двумя-тремя коллекторами. Даже если речь идет о двухэтажном доме, для полноценной циркуляции теплоносителя может быть достаточно и двух насосов. Главное – правильно их подобрать в соответствии с потребностями конкретной системы.

Где купить?

Здесь производят гидравлические распределители из высокоуглеродистой стали толщиной 3 мм.

Простые приборы с 4 патрубками стоят от 3,1 тыс. руб. (до 50 кВт). Аналогичное устройство до 100 кВт будет стоить почти 4 тыс. руб.

Есть модели, совмещённые с коллектором. Такой комплект на три контура обойдётся в 6,8 тыс. руб. Пятиконтурный – 9,3 тыс. руб. Среди продукции есть и мощное котельное оборудование. Например, стрелка DN100, рассчитана на работу до 500 кВт будет стоить 25 тыс. руб.

Связаться с организацией можно по телефону +7 913-953-16-80.

Многие другие производители также занимаются выпуском гидрораспределительного оборудования (только цены значительно выше):

  • итальянская фирма Immergas;
  • Аристон;
  • Meibes и другие.

Принцип работы

Рис.8 Режимы работы гидрострелки в системе отопления. Синяя и красная стрелки показывают направления холодного и горячего потоков теплоносителя.

Итак, при включении всей системы отопления вода-теплоноситель ещё не нагрета до заданной температуры, насосы Н2 не работают. Значит, движение воды происходит только в котельном контуре. Попадая в гидрострелку, вода опускается вниз, затем по обратной ветви движется в пределах первого контура. Схема изображена на рис.8 в левой части.

При достижении заданного уровня нагрева воды инициируется отбор водяного потока вторым контуром. Гидрострелка на данном этапе работает только как сепаратор воздуха и улавливатель грязи и мазута, содержащихся в воде. Отопительный процесс протекает в стандартном устойчивом режиме. Оба контура как бы объединяются в единый поток. Поскольку соблюдение условия Q1=Q2 в строгом виде практически невозможно, то становится понятной необходимость монтажа гидроразделителя в точке пересечения контуров отопительной системы. Схема изображена на рис.8 в центре.

В случае нагрева выше заданной температуры, при отсутствии гидрострелки, могут выйти из строя циркуляционные насосы и произойти другие неприятности. Но, в рассматриваемой схеме просто снизится производительность насосов Н2 (сработает управляющая автоматика) и, соответственно, значение расхода Q2 станет меньше значения расхода Q1. В гидрострелке мы будем наблюдать движение теплоносителя вверх. Впрочем, подобная ситуация встречается нечасто. Схема изображена на рис.8 в правой части.

При наличии 2-х и более контуров в системе отопления и чугунного теплообменника в котле, весьма уязвимого при гидроударах, применение гидрострелки становится жизненной необходимостью

Это обстоятельство настолько важно, что установка гидроразделителей в системы отопления частных домов является нередко обязательным требованиям в предоставлении гарантии со стороны изготовителя на оборудование и монтажные работы

В домах с площадью жилья более двухсот квадратных метров, имеющих несколько отопительных контуров (в основном тёплые полы, санузел, кухня), гидрострелки не только увеличат срок службы котлов и насосов, но и обеспечат экономичную и плавную работу всей системы.

Разделение гидравлических потоков

Гидрострелку для отопления чаще называют гидравлическим разделителем. Отсюда становится понятным, что эта система предназначена для внедрения в схемы отопления.

В отоплении предполагается использование нескольких контуров, например, таких как:

  • линии с группами радиаторов;
  • система тёплого пола;
  • горячее водоснабжение через бойлер.

При отсутствии гидрострелки для такой системы отопления придётся либо делать тщательно просчитанный проект каждого контура, либо оснащать каждый контур индивидуальным циркуляционным насосом.

Но даже в этих случаях нет полной уверенности достижения оптимального баланса.

Примерно такой можно рассматривать классическую конструкцию гидравлических разделителей, сделанных на базе круглых или прямоугольных труб. Простое, но эффективное решение, кардинально меняющее состояние отопительной системы с участием котла

Между тем решается задача просто. Необходимо всего лишь применить гидравлический разделитель в схеме – гидрострелку. Таким образом, все входящие в систему контуры будут оптимально разделены без риска гидравлических потерь в каждом из них.

Гидрострелка – название «обиходное». Правильному наименованию соответствует определение – «гидравлический разделитель». С конструктивной точки зрения устройство выглядит куском обычной полой трубы (круглого, прямоугольного сечений).

Оба торцевых среза трубы заглушены металлическими блинами, а по разным сторонам корпуса имеются входные/выходные патрубки (по паре на каждой стороне).

Натуральный вид изделий – гидравлических стрелок, выполненных из трубы прямоугольного сечения и круглой. Оба варианта показывают высокую эффективность. Однако гидрострелки на базе круглых труб всё-таки рассматриваются более предпочтительным вариантом

Традиционно завершение монтажных работ по устройству системы отопления является началом следующего процесса – тестирования. Созданная конструкция сантехники заполняется водой (Т = 5 – 15°С), после чего запускается отопительный котёл.

До того момента, пока теплоноситель не прогрет до требуемой температуры (заданной программой котла), водяной поток «крутится» циркуляционным насосом первичного контура. Циркуляционные насосы второстепенных контуров не подключены. Теплоноситель направлен по гидрострелке от горячей стороны к холодной (Q1 > Q2).

При условии достижения теплоносителем заданной температуры, активируются второстепенные контуры системы отопления. Потоки теплоносителя основного и второстепенных контуров выравниваются. Гидрострелка в таких условиях функционирует только как фильтр и отводчик воздуха (Q1 = Q2).

Функциональная схема действия классической гидравлической стрелки для трёх разных режимов работы котла. Схема наглядно указывает распределение тепловых потоков для каждого отдельно взятого режима работы котельного оборудования

Если какая-то часть (например, контур теплых полов) отопительной системы достигает заданной точки прогрева, отбор теплоносителя второстепенным контуром временно прекращается. Циркуляционный насос отключается автоматикой, а поток воды направляется через гидрострелку от холодной стороны на горячую (Q1 < Q2).

Что такое гидрострелка для отопления?

В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.

Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.

Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.

Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.

Принцип работы гидравлического разделителя

Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.

Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.

Режимы работы

Гидравлическая стрелка для систем отопления имеет 3 режима работы:

  1. В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
  2. Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
  3. В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.

Дополнительные возможности гидрострелки

Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:

После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран. Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе

Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается. Гидроразделитель очень важен в системах с чугунными котлами

Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.
