ПВХ
Гофра из поливинилхлорида отличается доступной ценой и способностью к самозатуханию благодаря специальным присадкам. Из минусов — непереносимость ультрафиолета, солнечный свет портит материал, тем самым ограничивая его срок службы.
Область применения гофрированной трубы — только внутри помещения. Провода укладываются за обшивкой или другими элементами декора, так как внешний вид гофры оставляет желать лучшего (отсутствует эстетика и презентабельность).
Гофрорукав ПВХ не переносит температурные перепады и повышенную влажность. При сильных холодах гофрорукав из ПВХ замораживается, его легко повредить. На жаре материал плавится и деформируется. Конечно, это не уничтожает его кардинально, но сроки службы заметно сокращается. Крайне не рекомендуется прокладывать проводку там, куда попадают прямые солнечные лучи.
Особенности работы с гофрированными трубами
При прокладывании каналов из гофрорукава нужно соблюдать несколько рекомендаций:
- металлическую гофру режут ножницами по металлу, ПВХ – обычным ножом;
- при нарезании трубы, протяжку нужно придержать и отрезать кусачками, не давая ей ускользнуть внутрь;
- штробы для укладки скрытой проводки подготавливаются заранее;
- в монолитные конструкции, такие как стяжка пола, рукав укладывается до застывания, а кабели протягивают после;
- при необходимости протянуть через один канал несколько кабелей, их лучше смотать изолентой по всей длине для дополнительной изоляции и легкости протягивания;
- толщину трубы берут вдвое больше суммарной толщины протянутых через нее проводов;
- гофра не должна провисать, в выключатели и розетки она входит краем вровень с корпусом;
- металлический рукав обязательно заземлить с обеих сторон;
- угол поворота кабель-канала не должен быть меньше 90 градусов, чем больше жесткость трубы, тем больше угол;
- при большой протяженности электропроводки отрезки гофры соединяют в транзитных коробках.
Порядок монтажа:
- Произвести точные замеры и нарезать кабели и гофрированную трубу на куски необходимой длины.
- Протянуть провода через кабель-каналы при помощи протяжки или натягивая гофру на кабель как чулок.
- Закрепить готовые отрезки на нужных местах.
- Подсоединить их к щиткам, подрозетникам и транзитным коробкам.
Протягивать провода в гофрорукав лучше с помощником, но при наличии протяжки можно справиться и в одиночку.
Прокладка кабеля в гофре: разновидности гибких изделий
На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:
- для силового кабеля;
- для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).
Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:
скрытой внутренней;
Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам
- наружной;
- подземной.
Существует другой тип классификации изделий – по степени прочности:
- легкие трубы;
- тяжелые;
- сверхтяжелые.
По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая
Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).
Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:
| № п/п | Цвет гофры | Сфера применения |
| 1. | Серый | Стандартный электропровод |
| 2. | Белый | Компьютерные сети, интернет |
| 3. | Зеленый | Телефонный или другой слаботочный кабель |
| 4. | Красный | Внешний силовой электрокабель |
| 5. | Синий | В системе «теплый пол» и гибких водогонах |
| 6. | Желтый | Нужды газоснабжения |
| 7. | Гофра черная и коричневая | Изолированные провода бытовой техники и других электроприборов |
Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.
Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд
До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).
В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей
При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.
Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.
Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.
Гофра очень гибкая, но при этом имеет ребра жесткости — защита кабеля от механических повреждений
На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.
Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).
При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.
При демонтаже старой электропроводки гофрированную трубу необязательно извлекать из-под штукатурки
Назначение гофры для кабеля
Гофрированным шлангом может называться рукав из пластика или иного материала с ребрами жесткости.
Его используют в таких целях, как:
- повышение пожарной безопасности при работах на горючих перегородках;
- уменьшение силы сжатия (если гофру применяют для прокладки кабеля в бетонной стяжке);
- предотвращение механических повреждений кабеля;
- уменьшение влияния вредных факторов окружающей среды на наружную электропроводку;
- протяжка в один шланг нескольких проводов одинакового или разного сечения в зависимости от размера гофры;
- увеличение водонепроницаемости при подземном монтаже;
- облегчение повторной прокладки проводов с использованием на поворотах специальных муфт.
Гофра для кабеля, размеры, цены
Гофрированные трубы для электрических сетей выпускаются размером от 16 мм до 65 мм. Выбирая размер, учитывайте, что эти изделия имеют два диаметра — внешний и внутренний. Если вы собираетесь прокладывать несколько жил — проводов или кабелей — диаметр следует выбирать так, чтобы оставался зазор не менее половины радиуса. Это требование основано на том, что при прокладке группы (нужно, кстати, брать специальный кабель) он будет больше греться и наличие воздушной прослойки будет способствовать лучшему отводу тепла.
Цена на гофрированные электротехнические трубы зависит от многих факторов:
Выбор размера
Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:
- к осветительным приборам — 16 мм;
- к розеткам и включателям — не менее 20 мм;
Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников - от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
- соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
- проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
- укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.
Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.
Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов
Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.
Цены
Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее
При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета
Разные материалы, цвета, толщина стенки и разные цены
Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.
Цены на ПП гофру
В гофре или без #1. Основные преимущества использования. Зачем нужна гофра?
«Гофра». Мифы и легенды электромонтажа
Все мифы о «гофре» стоит разделить на две категории. Причем главные свойства гофры обычно или не озвучиваются вообще, либо упоминаются вскользь. Итак.
1.Механическая прочность. Ну тут все прозрачно, ее просто нету. Сам кабель способен выдержать куда большие нагрузки, чем гофра.
2. Пожарная безопасность. Гофры из ПНД вообще горючи и запрещены к прокладке в помещениях, потому что попасть под раскаленную пластиковую капель — гарантированно получить тяжелые ожеги. ПВХ гофры — самозатухающие, но плавятся они гораздо раньше самого кабеля, в чем нетрудно убедиться экспериментально. О сопротивляемости дуговым токам при пробое и речи не идет.
1. Эстетика и удобство монтажа. Речь конечно не об удобстве протяжки длинных отрезков кабеля. Нет. Это просто возможность корректно, с высокой степенью герметичности завести кабель в распределительный щит, подрозетник и т.д. Возможность легко закрепить кабель на любых поверхностях. Как ни смотри, кабель в гофре выглядит гораздо эстетичнее кабеля прибитого скобами.
2. Сменяемость проводки.
Возможна замена вертикально-проложенных участков кабельной трассы. Например от распаячной коробки на потолке до выключателя. Иногда бывает полезно. Но если мы говорим за новую проводку, то замена в ближайшие лет 30 вам не грозит. В основном, этот пункт актуален для линий связи, охраной и пожарной сигнализации. Тут и кабеля тоньше и мягче, что облегчает протяжку на значительные дистанции, и необходимость их замены возникает значительно чаще.

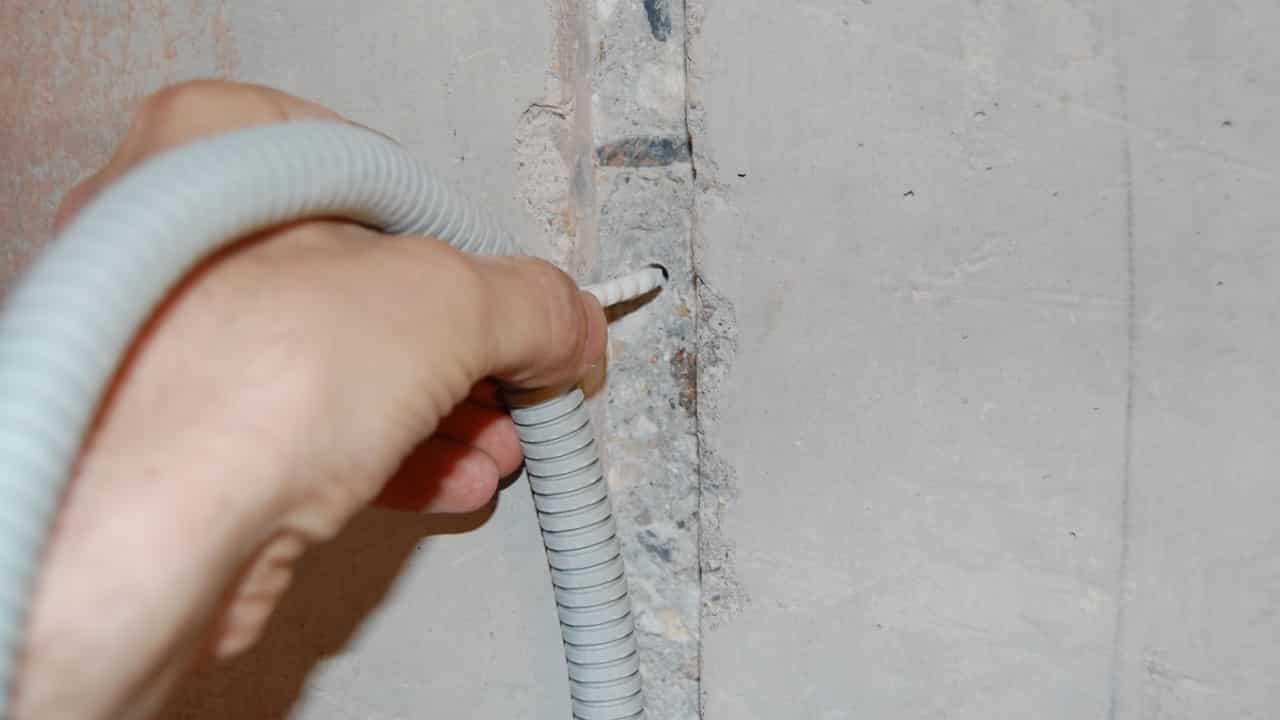

Как протянуть кабель внутри гофры
Для протягивания проводки внутри гофры необходимо соединить её с протяжной проволокой. Для этого создается так называемый жгут. Для подготовки группы проводов их следует прочно обмотать по всей длине. Лучше всего использовать для этого изоленту из ПВХ – гладкая поверхность не создаст дополнительных препятствий. Одиночный кабель не требует такой подготовки.
Следующим шагом необходимо скрепить протяжку и жгут. Это можно осуществить несколькими способами:
- Крепко проволоку вокруг жгута и обжать плоскогубцами. Лучше сделать несколько таких скруток на расстоянии в несколько сантиметров друг от друга.
- Можно приложить проволоку к жгуту и поверх намотать изоленту. Иногда этот способ эффективно совмещают с предыдущим.
- При прокладке одиночного кабеля можно аккуратно проколоть его изоляцию на расстоянии 4-5 см от края и зацепить проволоку за отверстие.
После этого начинается процесс «надевания» гофры на кабель. Эффективнее всего эту операцию проводить вдвоем – чтобы один человек удерживал протяжку, а второй занимался проталкиванием жгута. Если же помощника нет, придется сделать так:
Свободный конец конструкции необходимо закрепить или примотать к чему-нибудь для удержания.
Удерживая одной рукой трубу в натянутом состоянии, второй просовывать жгут внутрь
При этом важно не перетянуть конструкцию, чтобы протяжка не соскочила со жгута. Если это случится, придется отрезать надетую часть гофры и связывать снова
В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.
Обязательно посмотрите видео. Оно полезно.
Изготовление и преимущества
Прочность металлической гофротрубы для электропроводки обусловлена переменным поперечным сечением. Сборка выполняется из стандартных элементов в заводских условиях. Для этого применяются листы гофрированного металла. Их соединение меду собой осуществляется плосковогнутыми и плосковыпуклыми шайбами с использованием болтов. Типоразмер всех этих элементов определяется габаритами конструкции. Горячая оцинковка обеспечивает высокую сопротивляемость коррозии. Для окаймления используется металлический уголок. В процессе изготовления конструкции применяется сорт стали, которой оптимально подходит к предполагаемым условиям эксплуатации:
- 15СП – от минус 40˚С и выше;
- 09Г2Д – при минус 40˚С и ниже.
Производству гофрированной трубы из нержавеющей стали присущи свои особенности. Впервые подобный материал был применён с этой целью в начале 80 годов минувшего столетия в Японии. В процессе изготовления используется стальная лента толщиной 0,25-0,3 миллиметра. Формирование из ленты трубы осуществляется аргоновой сваркой на автоматической линии. Контроль надёжности сварного шва выполняется с помощью лазерной установки. Его ширина не должна превышать толщину стенки больше, чем в 1,6 раза. Формирование гофры – это заключительный этап производства изделий данного типа.
Помимо выполнения функций защиты проводки от негативных воздействий, металлические гофрированные трубы нашли широкое применение в системах отопления и подвода воды.
Производство труб включает несколько этапов, формирование гофры — завершающая часть процесса
К преимуществам изделий из нержавейки можно отнести:
- простота монтажа и эксплуатации;
- увеличенный теплообмен (по сравнению с медью);
- невозможность образования на стенках осадочных отложений;
- высокая устойчивость к коррозии;
- возможность использования в температурном диапазоне 0≤ T≤ +100˚C.
- способность выдерживать давление до 65 бар (64,15 атмосферы). Если же сварка выполняется при температуре порядка +1150˚С, шов способен выдержать 210 атмосфер.
Виды и конструктивные особенности
Существует большое количество критериев, в соответствии с которыми производится разделение гофры для кабеля на виды и категории. Так, в соответствии с п.6.4 ГОСТ Р МЭК 61386.1-2014 по виду защиты от внешних воздействий можно выделить три категории:
- Распространяющие горение или не распространяющие такового;
- Имеющие защиту от коррозии или без таковой;
- Степень защиты от проникновения твердых частиц или воды – обозначается индексом IP и нормируется согласно гл.5 и 6 ГОСТ 14254-2015;
Рис. 2. Пример армированной гофры и с протяжкой Для усиления механической прочности защиты кабеля может применяться армированная гофра. Такая марка включает в себя стальную проволоку по периметру спирали.
Также существует категория гофрированных труб с протяжкой или без нее. Под протяжкой следует понимать наличие стального троса, который находится по всей длине изделия. А при необходимости, его можно использовать для облегчения процедуры протягивания кабеля внутри полости.
В зависимости от допустимого температурного режима выделяют нижний и верхний предел температур. Так, в соответствии с п.6.2 ГОСТ Р МЭК 61386.1-2014 существует пять нижних и семь верхних пределов:
Таблица 1: нижний предел диапазона температур
| Классификация | Транспортирование, монтаж и эксплуатация при температуре не менее, °С |
| 1 | +5 |
| 2 | -5 |
| 3 | -15 |
| 4 | -25 |
| 5 | -45 |
Таблица 2: верхний предел диапазона температур
| Классификация | Эксплуатация и монтаж при температуре не более, °С |
| 1 | 60 |
| 2 | 90 |
| 3 | 105 |
| 4 | 120 |
| 5 | 150 |
| 6 | 250 |
| 7 | 400 |
В соответствии с этими пределами определяется возможность эксплуатации, выполнения монтажных работ или транспортировки изделия.
Также все гофры можно разделить по материалу, из которого они изготовлены:
- Поливинилхлоридные (ПВХ) – является одним из наиболее известных за счет низкой себестоимости. Не горит, но подвержена разрушению под воздействием ультрафиолета.
- Полиэтиленовые – в зависимости от технологии изготовления различают гофры высокого и низкого давления, которые обозначаются ПВД и ПНД соответственно. Устойчивы к ультрафиолету, ряду нефтепродуктов, некоторых кислот и т.д.
- Полипропиленовые – как и предыдущий вид изготавливаются из полимерного материала. Обладает хорошей устойчивостью к внешним факторам, не поддерживает горения.
- Полиамидные – применяются в качестве защиты от проникновения влаги к кабелю.
- Металлические – обладают хорошей устойчивостью к механическим воздействиям.
Рис. 3. Металлическая гофра Не подвержены горению, разрушению маслами и другими активными веществами.

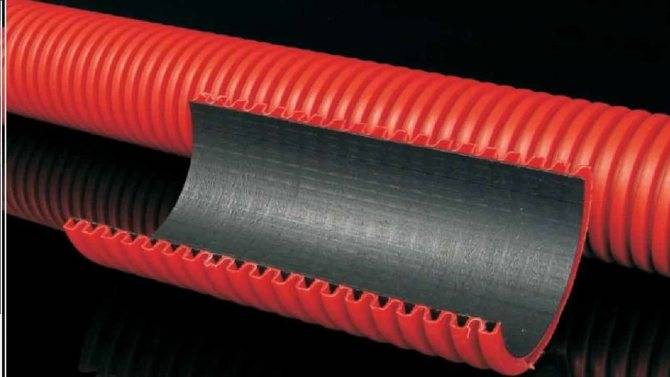

По количеству слоев различают однослойные и двухслойные гофры. В первом случае присутствует только один слой материала, а во втором существует внутренний и наружный.
Рис. 4. Пример двухслойной гофры
Особенности монтажа и крепежа
Для крепежа гофры по стенам удобно использовать специальные клипсы или хомуты с дюбелями.
Рис. 7. Крепление гофры на дюбель
Если же вы планируете штробить стены, то ее следует располагать в штробе. За гипсокартонными конструкциями гофрированную трубу можно крепить к несущему профилю хомутами-затяжками.
Рис. 8. Крепление гофры хомутом-стяжкой
Заметьте, использовать шурупы или саморезы, которые повредят целостность наружного слоя нельзя.
Для перемещения в пространстве гофру можно поворачивать, но угол поворота, при этом, не должен превышать 90°. Длину одного отрезка рекомендуется делать не более 20 – 25м, при этом количество поворотов не должно превышать 4 – 5. Расстояние между поворотами должно быть не менее 3м. А если этот критерий выполнить не получается, делается распределительная коробка для изменения направления кабеля.
Категорически запрещено укладывать несколько гофр друг на друга. Они должны идти параллельно на расстоянии не менее 20 – 30 мм друг от друга. При необходимости пересечения, две линии располагаются строго перпендикулярно друг относительно друга.
При расположении за подвесными потолками и подобных нишах, в соответствии с п.14.15 СП 31-110-2003 выбирается марка гофротрубы из негорючего материала. Также учитывается степень защиты IP в зависимости от группы горючести материалов.
Ремонт гофрированных трубок
При повреждении уже проложенной гофры, пластиковая гофра заваривается полиэтиленом, а на металлической выполняется пайка специальной кислотой.
Сменяемость проводки
Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.
Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу. Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.
Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально
Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.Прислушиваться серьезно к таким советам ни в коем случае нельзя.
Увеличение стоимости работ
Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.
Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм. После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.
Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.
Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.
При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.
А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.
Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.
Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:
специальный крепеж и гвозди
Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.
больше распредкоробок
Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!
Поэтому общее число коробок, хоть и не существенно, но вырастет.
Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.
Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.
При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.
У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.
Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.
А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.
Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.
При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.
