Грязевики для систем отопления: фильтр-грязевик, основные типы и их устройство

Наиболее распространенные разновидности фильтров-грязевиков

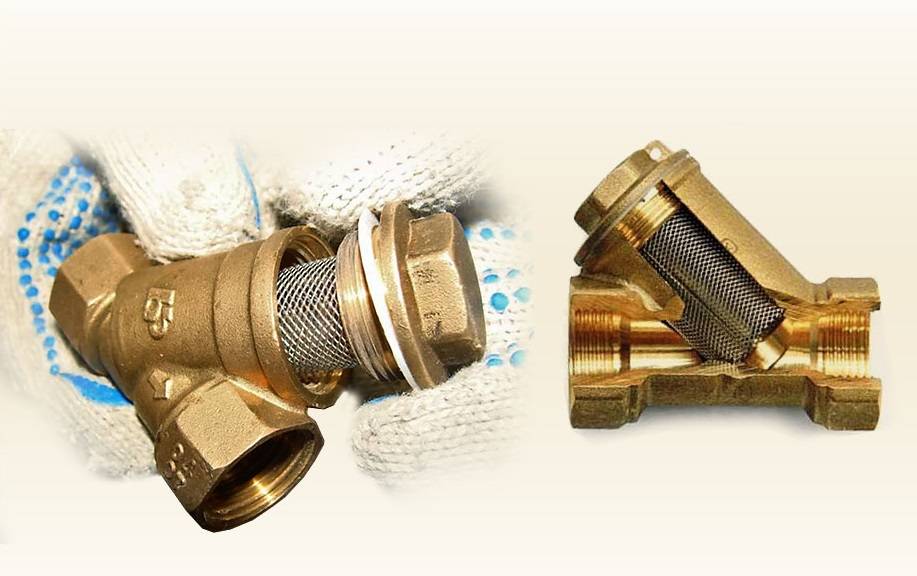

Латунные сетчатые «косые» фильтры

Грязевики такого типа имеют сетчатый принцип очищения. Это самый распространенный тип фильтров-грязевиков, используемых в системах отопления дома. Присоединение к трубопроводу происходит при помощи муфтового резьбового способа. Диапазон размера резьбы достаточно широк – от ½ до 2 дюймов.

Конструкция латунного сетчатого «косого» фильтра-грязевика довольно проста.

Он состоит из латунного корпуса. Корпус сам состоит из двух цилиндров, прямого и наклонного. С двух сторон прямой части корпуса расположены резьбовые муфты для присоединения к трубопроводу. В «косой» части корпуса установлен фильтрующий элемент –  сетка из нержавеющей стали с ячейками определенного размера. Сверху «косого» цилиндра имеется латунная пробка с шестигранником под ключ. Между  корпусом и пробкой находится уплотнительная прокладка.

При установке грязевика на горизонтальном участке трубе, скошенный цилиндр должен находиться внизу. При монтаже данного устройства необходимо учитывать направление потока рабочей среды, которое показано стрелкой на корпусе фильтра.

Чугунные «косые» магнитные фильтры

По устройству и внешнему виду такие грязевики схожи с латунными.  Только корпус и пробка сделаны из чугуна. А, фильтрующий элемент –  такая же цилиндрическая сетка из нержавеющей стали как у латунного аналога.

Основное отличие чугунного грязевика – это наличие особой стойки, которая оснащена постоянными дисковыми магнитами. Получается двойная фильтрация. Сетка улавливает механические частицы, а магниты – частицы металла и окалины.

Процесс монтажа чугунных «косых» магнитных грязевиков на трубопровод не отличается от монтажа латунных фильтров – грязевиков.

Фланцевые магнитные фильтры-грязевики

Фланцевые магнитные грязевики практически полностью повторяют конструкцию и принцип работы чугунных «косых» магнитных фильтров. Разница лишь в размерах грязевика и наличии фланцевой заглушки вместо резьбовой.

Абонентские фильтры грязевики-отстойники

К числу наиболее распространенных грязевиков относятся так называемые абонентские фильтры.

Абонентские грязевики-отстойники устанавливаются на тепловых магистральных линиях. Такие грязевики совмещают в себе функции отстойника и сетчатого фильтра.  Они могут выполняться в горизонтальном или вертикальном исполнении, но вертикальное встречается значительно чаще.

Абонентские фильтры грязевики-отстойники обладают очень высоким эксплуатационным ресурсом, они просты в обслуживании, а их большой внутренний объем позволяет уменьшить частоту профилактических работ.

Фильтр на обратку отопления

Эта разновидность фильтрующего устройства защищает радиатор, краны и прочие элементы отопительной системы.

Фильтр «на обратку» борется с крупными частицами, которые способны засорить трубы и снизить производительность системы отопления, но бессильно против растворенных солей, которые придают воде жесткости. Они способствуют образованию накипи.

Тонкой очистки

Тонкая, или глубокая, очистка – это совокупность процессов, которые позволяют качественно очистить воду сразу несколькими типами фильтрующих элементов.

Фильтр тонкой очистки на отопление на обратку полностью извлечь загрязнения из жидкости. В нем размещаются следующие элементы с фильтрующей способностью:

• сорбенты;
• механические сита;
• мембраны;
• ионообменные смолы.

Устройство способно отфильтровывать соединения размером от 0,05 до 0,3 мм.

Наполнители и устройства фильтра для умягчения воды поэтапно удерживают примеси в часном доме и квартире, какое бы происхождение они не имели: биологическое, органическое или неорганическое.

Если устройства для грубой очистки справляются только с загрязнениями крупных размеров, то фильтр тонкой очистки для системы отопления эффективно удерживает как крупные элементы, так и мелкие, а также присутствующие в растворенном виде соединения.

Разновидности умягчителей тонкой очистки:

• тканевые многослойные (фильтр изготовлен в виде цилиндра с круговой обмоткой из жгутов или полосок из текстильной ткани);
• минеральные (с наполнителем из глины, кремнезема);
• сеточные мелкоячеистые;
• полимерные (картридж устройства содержит полипропиленовые гранулы);
• с активными углями (древесиной, торфом, скорлупой орехов).

Купить фильтр для системы отопления частного дома можно в специализированных магазинах или на сайтах.

Грязевик

Грязевые фильтры для системы отопления извлекают грязь и мусор крупного размера, содержащиеся в воде, в затем фильтруют и удаляют их.

Существуют такие типы фильтров-грязевиков:

• отстойник. Его работа обеспечивается гравитационными силами: плотные частицы, содержащиеся в жидкой среде, оседают вниз при условиях резкого повышения объема и снижения скорости, с которой движется поток;
• сетчатые. Очищение жидкости осуществляется путем ее фильтрации сетчатым устройством с отверстиями определенного размера. Если диаметр частицы превышает размер ячейки, то она задерживается фильтром;
• магнитные. Магниты в этих устройствах притягивают металлические частицы небольшого размера. Такие установки снижают риск образования накипи как на стенках труб, так и в теплообменниках приборов для обогрева помещений.

Грязевики задерживают твердые частицы, если их размер превышает 0,3 мм.

Источники

• https://magistral74.ru/about/articles/2019/12/20/gryazeviki-dlya-sistem-otopleniya.html
• https://zen.yandex.ru/media/kakprosto.ru/kak-sdelat-griazeviki-dlia-sistem-otopleniia-5aadfcc3dcaf8e143d6723ba
• https://www.tproekt.com/obzor-filtrov-dla-otoplenia-konstrukcia-vidy-i-ustanovka/
• https://otopleniehouse.ru/gryazeviki-dlya-sistem-otopleniya/
• https://stroy-podskazka.ru/otoplenie/gryazevik/
• https://StrojDvor.ru/otoplenie/ustanovka-gryazevogo-filtra-na-sisteme-otopleniya/
• https://filtrvody.com/ru/filtr-dlya-sistemy-otopleniya-chastnogo-doma-kakoy-kupit
• https://eurosantehnik.ru/filtry-dlya-sistem-otopleniya-kakie-neobxodimy.html
• https://laminatepol.ru/31446-vidy-filtrov-dlya-sistemy-otopleniya-i-kak-pravilno-provesti-ustanovku-pribora.html

Поделиться ссылкой:

• Нажмите, чтобы поделиться на Twitter (Открывается в новом окне)
• Нажмите здесь, чтобы поделиться контентом на Facebook. (Открывается в новом окне)

Для циркуляционного насоса

Циркуляционный насос – устройство, которое меняет скорость движения воды, не влияя при этом на показатели давления. Благодаря ему повышается эффективность обогрева.

Его нужно монтировать после котла, на обратном или подающем трубопроводе. Стандартно устанавливают отстойник — фильтр перед насосом. Также подойдет магнитный очиститель.

Грязевик, вмонтированный в систему обогрева частного дома, предупреждает формирование налета на внутренних стенках и задерживает посторонние включения, содержащиеся в воде. Он работает по такому алгоритму: вода проникает внутрь фильтра через патрубок, а взвеси остаются на дне устройства.

Фильтр-преобразователь, работающий на основе магнитов, изменяет химические свойства примесей, которые содержатся в циркулирующей по трубами воде и не допускает оседания налета и формирования слоя накипи.

На чем остановить выбор?

Выбирая устройство для улучшения качества воды, нужно обратить внимание на ряд критериев. К ним относятся такие характеристики фильтра:

• пределы давления и температурных показателей;
• размер частиц, удерживаемые им;
• особенности «подводки» фильтра к конкретному участку трубопровода.

Характеристики фильтров для очистки системы отопления

Обозначенные выше задачи решают с применением специализированных устройств. На первом этапе надо задержать наиболее крупные механические примеси. Для этого в месте забора жидкости устанавливают гранулированную засыпку. Помпу защищают сеткой, которая не пропускает камни. В сопроводительной документации производители насосной техники указывают допустимые максимальные размеры частиц.

Далее можно применить отстаивание. Эта методика подразумевает длительный контакт с воздухом, поэтому после окисления соединения железа вместе с другими механическими примесями будут оседать на дне. Несмотря на простоту, такой способ используют редко. Для достаточной производительности понадобится крупный резервуар. Его надо регулярно очищать вручную.

Современные пользователи отдают предпочтение автоматизированным фильтрам для очистки системы отопления. По этой причине классические грязевики заменяют более удобными моделями. Современный механический сетчатый фильтр отличается следующими характеристиками и составляющими:

• прозрачная колба в нижней части упрощает визуальный контроль загрязненности;
• в городских квартирах пригодится регулятор-ограничитель напора;
• подключение к дренажу через специальный штуцер позволяет выполнять обратную промывку без разборки;
• эта функция выполняется техникой самостоятельно при наличии таймера и электромагнитного клапана.

При большой концентрации механических загрязнений применяют другие фильтры для очистки воды в системе отопления, например, тонкой или же грубой очистки. В бак помещают гранулированную засыпку. Вставляют длинную трубу таким образом, чтобы обеспечить забор очищенной жидкости из нижней части. Для промывки направляют поток в обратном направлении. Чтобы исключить ручные процедуры пользуются электромагнитными клапанами и электронным блоком управления.

На следующем этапе преобразуют и отделяют соединения железа. Окисление ускоряют с помощью принудительной аэрации, распылением жидкости или особых биопрепаратов. Применяют «зеленый песок» и другие специализированные засыпки, которые активизируют нужные реакции. Полученные твердые примеси задерживают механическими методами фильтрации.

Полифосфатный фильтр для очистки системы отопления

Для борьбы с накипью предлагают разные технологии, поэтому эту проблему надо изучить очень внимательно. Самый простой и недорогой вариант очистки газового котла от накипи – полифосфатная засыпка. Ее помещают в прозрачную емкость с двумя резьбовыми отверстиями, которую устанавливают на небольшим расстоянии от котла и радиатора в подающей магистрали. В зоне нагрева образуются мельчайшие частицы накипи, которые не увеличиваются в размерах и не прикрепляются к стенкам. Этому препятствует тонкий слой из химических соединений на их поверхности.

Полифосфатный фильтр действительно хорош, но надо отметить несколько важных нюансов:

• Эффективная дальность действия ограничена десятками сантиметров. Это значит, что другие компоненты системы отопления не будут защищены.
• Необходимо самостоятельно контролировать и пополнять засыпку.
• Полифосфатные соединения сами загрязняют воду, поэтому средство подходит только для замкнутых контуров систем отопления частного дома.

Фильтры тонкой и грубой очистки системы отопления

Весь объект недвижимости защищают от накипи с применением фильтров тонкой и грубой очистки системы отопления частного дома. Встроенная автоматика управляет промывкой по установленному пользователем алгоритму. Экономным владельцам нравится, что встроенный картридж можно неоднократно регенерировать. Таким образом, увеличивают его срок службы до 8 и более лет. Восстановление выполняют с помощью раствора лимонной кислоты.

Ионообменный фильтр

Ионообменная установка занимает много места, создает шум при промывке. Необходимо самостоятельно корректировать рабочий режим с учетом реального уровня жесткости. Чтобы обеспечить надежную защиту котлов отопления от накипи без лишних сложностей применяют электромагнитный преобразователь. Эта техника изменяет поверхность частиц накипи особым образом, предотвращает формирование крупных соединений и образование наростов на стенках. Дальность действия современных моделей ионообменных фильтров составляет от 0,8 до 2 км. Компактные размеры основного блока ии всего оборудования не затруднят поиск подходящего места для монтажа.

Для создания эффективного комплекта ионообменный фильтр, а также фильтр тонкой и грубой очистки очистки системы отопления дополняют установками защиты от накипи, другими компонентами. Точный состав оборудования определяют на основе лабораторного исследования воды.

Абонентский грязевик: область применения

В системах, нуждающихся в периодическом сливе теплоносителя и повторном заполнении системы, посторонние примеси и грязь будут всегда. Для обеспечения надлежащей работы системы, необходимость применения грязевиков для воды в централизованных системах отопления не вызывает вопросов, эксплуатация грязевых фильтров там обязательна. Однако при самостоятельном проектировании небольших автономных систем отопления (например, в частных домах), использованием грязевиков зачастую пренебрегают, ошибочно полагая, что в замкнутом контуре небольшого размера посторонних примесей в теплоносителе быть не может, и установка грязевого фильтра является излишеством. Справедливости ради следует отдать должное данному мнению – система действительно будет функционировать и без грязеулавливающего устройства и без него можно обойтись. Но прежде мы рекомендуем взвесить все последствия отсутствия грязевика в местной отопительной системе.

Зачем нужно устанавливать грязевик?

Вне зависимости от вида используемого теплоносителя и способа его первоначальной очистки, его основу всегда будет составлять вода, которая неизбежно начнет взаимодействовать с металлическими элементами системы (а такие элементы присутствуют абсолютно в любой системе отопления). Это приведет к образованию частиц ржавчины, которые, циркулируя в системе, будут накапливаться на различных участках системы, таких как наплывы от сварки, неровности труб, сужения и крутые повороты трубопровода и.т.п. В свою очередь, скопление данных частиц приводит к затруднению движения теплоносителя. Из-за снижения интенсивности циркуляции теплоносителя приходится увеличивать его температуру для того, чтобы температурный режим в помещении достигал нужных параметров. Соответственно, это приводит к увеличению нагрузки на котел и другие ответственные элементы системы. Таким образом, по причине загрязнений и других, связанных с этим факторов эксплуатационный срок системы будет значительно сокращен, также будет снижена эффективность отопления в целом, а значит, увеличатся энергозатраты и расходы, связанные с неизбежным дополнительным обслуживанием и ремонтом оборудования. Грамотная установка грязевика в систему отопления избавит от большинства этих проблем или, как минимум, отодвинет срок их возникновения.

Основные типы фильтров и их устройство

Сегодня разработаны несколько конструкций фильтров грязевиков для системы отопления. Принцип работы у всех схожий – фильтрация жидкого теплоносителя, извлечение твердых нерастворимых вкраплений и аккумуляция их в фильтрующем элементе или отстойнике. В зависимости от типа системы есть фильтры грязевики для промышленных систем, а есть такие, которые применяются на индивидуальных установках отопления, например, в квартирах, или в частных домах.

Классификация по способу монтажа и очистки

Грязевики для систем отопления чаще всего классифицируются по способу монтажа в системе:

• На резьбовом соединении;
• Устанавливаемые при помощи фланцев;
• Устройства, для установки которых необходимы сварные работы;

Новые устройства для пластиковых труб отопления устанавливаются путем пайки, поэтому условно их можно отнести к сварным, хотя уже сегодня их можно называть отдельным видом классификации.

Классификация по степени очистки делит фильтра на фильтры грубой очистки и на фильтры тонкой очистки. Первые, способны улавливать только крупные частицы, а вот фильтры тонкой очистки способны отсеивать частицы в несколько микрон.

Классификация по способу обслуживания

Существует также классификация по способу обслуживания, проще говоря, потому как очищается содержимое фильтрующих элементов:

• Самопромывные;
• Промывные;
• Непромывные;

Первые очищаются путем промывки сетки при открытии клапана на корпусе фильтра. Все содержимое просто через клапан выводится наружу. В промывных фильтрах после снятия крышки или колбы изымается фильтрующий элемент и очищается сначала щеткой а после промывается струей воды. Непромывные требуют полного демонтажа из системы и обслуживания в мастерских или заменой новым грязевиком.

Для конкретной системы отопления важно также как производится очистка теплоносителя. Самыми простыми и распространенными являются сетчатые фильтры. В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле

Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра

В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра

Самыми простыми и распространенными являются сетчатые фильтры. В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра.

Сетчатые фильтры устанавливаются как на небольших установках, так и на промышленных теплоцентралях. Преимущество этого вида приборов заключается в надежности и простоте конструкции.

Кроме обычного сетчатого фильтра последнее время стали использоваться и сетчатые фильтра с самопромывкой и с дополнительной функцией воздухоотводчика. В корпусе кроме фильтра грубой очистки устанавливается фильтр-сепаратор из мелкоячеистой сети, которая обеспечивает отделение частичек газа и удаляет их в воздухоотводчик. Эффективность работы этого типа устройства во многом зависит от давления в магистрали – чем выше давление, тем эффективнее процесс очистки и дегазации теплоносителя.

Магнитные фильтры по конструкции схожи с сетчатыми, с той лишь разницей, что вокруг сетки в корпусе установлены магниты, которые притягивают металлические частицы и ржавчину.

Еще один тип устройств, обеспечивает очистку теплоносителя, используя силу гравитации. Корпус фильтра представляет собой емкость большого диаметра, в которой на разной высоте установлены патрубки для ввода и вывода теплоносителя. Попадая в фильтр-отстойник большого диаметра, жидкость меняет направление движения, из-за чего образуются многочисленные потоки и завихрения. Тяжелые частицы при этом отрываются и оседают на дно фильтра. Такие установки чаще всего используются на промышленных котельных и теплоцентралях.

Нарушение герметичности элементов системы

Нарушение герметичности элементов системы (труб, соединений, скруток, сварки, и др.) приводит к утечке теплоносителя, что при несвоевременном ее устранении может вызвать аварийную ситуацию и привести к большим материальным затратам на ее ликвидацию.

В трубопроводах нарушение герметичности происходит из-за коррозии труб, вызывающей разрушение металла, образование сквозных отверстий (свищей) и разрывов труб. Коррозия труб увеличивается в процессе длительной эксплуатации, особенно если система не промывается. Коррозия увеличивается также при заполнении системы водопроводной водой (содержащей много кислорода), частом опорожнении системы, при котором в нее попадает кислород воздуха.

Для предотвращения аварий в зимний период необходимо в период подготовки к отопительному сезону сообщить соответствующим службам об обнаруженных повреждениях. При ремонте требовать тщательного производства опрессовки системы отопления с целью своевременного выявления участков трубопроводов, ослабленных коррозией.

Утечки могут возникать в местах изгиба труб, через трещины, образующиеся при неправильной гибке. Места утечки ликвидируются сваркой дефектных мест, заменой неисправных участков.

Для оперативной (но временной меры) ликвидации утечки на прямых участках трубопровода с деаметром не более 150 мм установите уплотняющие хомуты на поврежденном участке трубопровода. Этот способ примените тогда, когда невозможно отключить поврежденный участок и опорожнить трубопровод. Как только возникает возможность отключить поврежденный участок трубопровода, хомут снимите и производите ремонт.

В резьбовом соединении утечка теплоносителя через неплотности, как правило, происходит из-за некачественного уплотнения, выполненного при монтаже в сгонах между муфтами и контргайками, трещин в соединениях, сорванных и глубоко прорезанных резьбах. После выяснения причин утечки резьбовое соединение либо переберите, выполняя уплотнение заново, либо замените его.

Небольшие течи (свищи) ликвидируйте приваркой к трубопроводу накладки. Небольшие свищи и трещины заварите сваркой. Во фланцевых соединениях утечка происходит в результате слабой затяжки болтов, старения прокладки, выполнения ее из некачественного материала, перекоса во фланцах. Если при подтяжке болтов течь во фланцевом соединении не устраняется, то прокладку замените.

В сварном соединении утечка может быть вызвана низким качеством сварки, которое выявляется при температурных удлинениях. Эту неисправность устраните дополнительной подваркой дефектного стыка.

Монтаж фильтра грубой очистки воды

Монтаж самого распространённого фильтра – косого грязевика не составляет большого труда. Для выполнения этой работы понадобится инструмент:

• набор рожковых ключей;
• газовый ключ;
• сантехнический лен или фум лента.

Перекрывается вводный вентиль, на резьбу наматывается уплотнительный материал.

Аккуратно наворачивается фильтр, на корпусе которого нанесена стрелка движения жидкости

Важно не перепутать – стрелка должна быть расположена по движению потока. Затем устанавливается счётчик, и узел ввода собран. Производители очень плотно закручивают крышку фильтрующей сетки

Чтобы облегчить обслуживание смонтированного фильтра до его установки гайка на корпусе откручивается и закручивается вновь, что даст возможность без труда открутить её на собранном приборе

Производители очень плотно закручивают крышку фильтрующей сетки. Чтобы облегчить обслуживание смонтированного фильтра до его установки гайка на корпусе откручивается и закручивается вновь, что даст возможность без труда открутить её на собранном приборе.

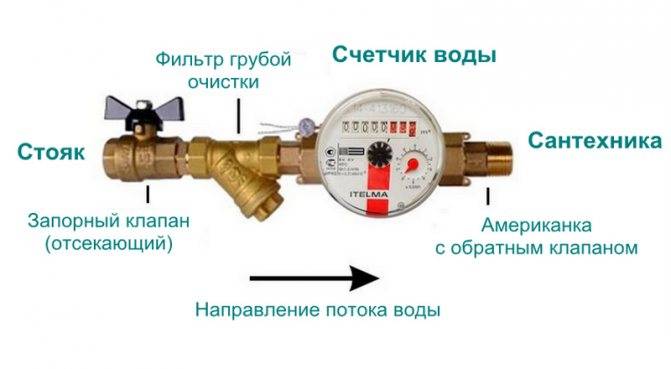

Почему обязательна установка перед счётчиком?

Установленный фильтр на воду перед счётчиком создаёт защитный барьер от попадания в его корпус абразивных частиц и мусора, предотвращает негативное действие абразива. Вращающиеся детали не подвергаются активному износу, тем самым продлевается срок службы счётчика.

Главное, что тяжёлые элементы не проходят по трубам, к вашей технике.

Что может пострадать от грязной воды?

• Стиральная машина;
• посудомоечная машина;
• водонагреватель;
• насосы;
• сливной бачок унитаза;
• гидроаккумулятор;
• краны на кухне и в ванной.

Виды

Классифицировать грязевики для отопительных систем можно по нескольким признакам.

Тип отделения частиц

По типу отделения частиц изделия делятся на три разновидности.

Отстойники

Фильтры такого типа работают на основе сил гравитации. Когда объем резко возрастает и падает скорость потока, твердые частицы, находящиеся в воде, осаживаются на дно под воздействием силы тяжести. Использование гравитационных сил может дополняться резким изменением направления движения потока. В этом случае к работе подключаются турбулентные и центробежные силы. Они освобождают воду от более инертных тяжелых частиц.

Такой фильтр имеет корпус цилиндрической формы, который расположен вертикально, а также два патрубка для входа и выхода с фланцевыми соединениями. Сверху корпус грязевика наглухо заварен. Внизу его закрывает заглушка фланцевого типа. Фланцевая заглушка посередине имеет патрубок, который необходим для очищения фильтра (его промывки либо слива грязи). Верхний патрубок необходим для того, чтобы убирать из системы скопившийся воздух.

Полость цилиндра может иметь несколько перемычек, которые способствуют изменению движения водного потока при прохождении через фильтр. Так, взвеси оседают внизу и ожидают очищения по мере накапливания шлама. Такие грязевики устанавливают преимущественно на предприятиях промышленного типа.

Сетчатые

Грязевики такого типа являются самыми распространенными изделиями на рынке.

Его составными элементами являются следующие:

• крышка;
• игольчатый клапан;
• актуатор;
• поплавок;

• сетка-сепаратор воздуха;
• осадочная камера;
• сетка шлама;
• место накопления мусора;
• кран слива грязи.

По типу сетки, вмонтированной внутри корпуса, такие грязевики делят на два типа: грубой и тонкой очистки. При этом при грубой очистке сетка удаляет из потока частицы размером 5–300 микрон. Аналоги тонкой очистки справляются с более мелкими фракциями вредных примесей (не более 5 микрон). Обычно элементы тонкой очистки используют там, где необходимо дополнительное очищение воды, чтобы она годилась для бытовых нужд. Чаще для отопительных систем применяют аналоги грубой очистки.

За счет наличия внутри конструкции игольчатого клапана удается избежать аварийных ситуаций при загазованности отопительной системы. Такие конструкции бывают двух типов: прямыми и угловыми. Специалисты обычно используют для монтажа угловые разновидности, считая, что они более эффективно задерживают крупные взвеси ржавчины и грязь. Однако эффективность зависит, в том числе и от увеличения гидросопротивления в трубопроводе. Если давление будет постоянно меняться, частицы грязи и ржавчины будут продавливаться водой через сетку, что сделает работу устройства менее эффективной.

Магнитные

Основным очищающим элементом таких конструкций является магнит. Он притягивает металлические взвеси, поэтому вода в теплоносителе избавляется от ржавчины. Такой фильтр способствует уменьшению количества накипи на внутренних стенках контура радиаторов и труб. Его отличительной чертой является тот факт, что он не замедляет поток воды в системе и не меняет давление в трубах. По этой причине установку таких приборов можно проводить даже на всасывающие участки насоса.

Такой грязевик характеризуется двухступенчатым очищением. Сначала вода проходит через сетчатый очиститель и избавляется от крупных металлических частиц. После этого она подвергается более тщательной очистке, избавляясь от мелких взвесей. Согласно оценке специалистов, такие фильтры эффективней механических аналогов обычного сетчатого типа. Варианты с магнитным принципом работы стоят дороже, но эффективность их очищения является выше. В процессе работы эти разновидности создают магнитное поле, которое не только очищает воду, но и делает ее мягче, что способствует снижению количества солей и продлевает срок службы радиаторов.

По виду обслуживания

В зависимости от классификации по типу обслуживания фильтры разделяют на 3 вида:

1. Самопромывные. Осадок со стакана и верхней части сетки и удаляется при помощи воды.
2. Непромывные. При их очистке узел теплоносителя требует полного демонтажа.
3. Промывные. Стакан требует ручной очистки.

По типу монтажа

В зависимости от особенностей установки фильтры-грязевики для системы отопления делят на 3 типа.

Грязевики с муфтовым типом соединения – с двух сторон прибора расположены муфты с внутренней резьбой. На корпусе устройства установлены шестигранники для заведения разводного, рожкового и газового ключа.

Фильтры с фланцевым соединением предусматривают наличие дополнительного уплотнительного кольца с обтяжкой болтами.

Приборы с полипропиленовым трубным контуром используются для труб малого диаметра.

Назначение, плюсы и минусы грязевого фильтра

Фильтр-грязевик для воды предназначен для очищения и фильтрации теплоносителя. Если в качестве теплового носителя используется неочищенная вода, то в ее составе есть различные примеси и соли, которые способствуют коррозии металлических элементов тепловой сети. Также соли оседают в виде налета на внутренних стенках трубопроводов, вызывая уменьшение просвета труб и препятствуя нормальной циркуляции теплоносителя.

Чтобы очистить теплоноситель от различного мусора и частиц, устанавливаются грязевики, в которых мелкие примеси оседают, а потом удаляются без демонтажа и разгерметизации системы.

Основные преимущества использования грязевиков:

1. Фильтры защищают контуры от зарастания грязью и отложениями. Благодаря этому повышается срок службы трубопроводов, отопительных приборов и нагревательного оборудования.
2. Вследствие очищения теплоносителя его не нужно часто менять и использовать различные дорогостоящие присадки.
3. Если контур, по которому циркулирует жесткая вода, имеет множество поворотов, то установка нескольких фильтров полностью решает проблему засорения трубопроводов.
4. Дополнительное преимущество – сохранение КПД отопительной системы благодаря отсутствию отложений и мусора. Экономичность «чистой» системы доходит до 40%. Сюда входит экономия на электричестве, ведь насосу проще перекачивать теплоноситель, и сокращение затрат на топливо для котла.
5. Простота очищения контура и снижение вероятности протечек из-за коррозии также являются важными достоинствами установки фильтров. Вся конструкция и приборы прослужат намного дольше, уменьшатся расходы на обслуживание сетей.

Недостатки использования грязевиков заключаются только в дополнительных расходах на их покупку, но эти незначительные затраты с лихвой окупаются многочисленными преимуществами. Для выбора подходящего фильтра нужно разбираться в их разновидностях.

Как почистить кувшинный фильтр

Технологии, как очищают такие изделия для получения питьевой воды, отличаются. Чаще всего почистить Аквафор либо Барьер возможно лишь частично: очистка картриджа нередко невозможна, чаще всего сменную деталь приходится заменять на новую. Приобрести расходники можно в хозяйственном магазине. Следует периодически тщательно промывать кувшин; для этого можно воспользоваться средством для мытья посуды либо мыльным раствором.

Мы вам не рекомендуем чистить картридж, дешевле купить новый. Благо цены на них не большие.

Существуют однако методы промывки картриджа. Нужно вынуть деталь и срезать колпачок, после чего с помощью щетки и теплой, лучше кипяченой воды тщательно отмыть открывшуюся сеточку. Затем надо вернуть картридж на прежнее место и пропустить через него раствор поваренной соли. Повторять процедуру, пока вкус жидкости в кувшине не перестанет быть солоноватым.

Наливать воду после этого придется с осторожностью: вернуть на место защитный колпачок невозможно, а на сетку жидкость лить нельзя. Использовать для очистки кувшина в домашних условиях можно народные способы

Устранить налет, образовавшийся на этой детали, поможет уксус 9%, разведенный в соотношении 1:1 с водой. Хорошо помогает и лимонная кислота: нужно растворить в стакане теплой воды 20 г вещества, после чего влить в кувшин так, чтобы средство попало на загрязненные участки

Использовать для очистки кувшина в домашних условиях можно народные способы. Устранить налет, образовавшийся на этой детали, поможет уксус 9%, разведенный в соотношении 1:1 с водой. Хорошо помогает и лимонная кислота: нужно растворить в стакане теплой воды 20 г вещества, после чего влить в кувшин так, чтобы средство попало на загрязненные участки.

Типы грязевиков

Сетчатые фильтры грубой очистки классифицируют в зависимости от способа монтажа и конструкции. Бывают:

• с резьбовым соединением;
• с фланцевым соединением;
• приварные;
• вертикальные;
• горизонтальные;
• тепловых пунктов.

Входные и выходные патрубки первых трех типов грязеуловителей соответственно имеют резьбу, фланцы или выполнены под приварку.

Грязевики вертикальные (ТС-568, ТС-567), горизонтальные (ТС-566, ТС-565) и тепловых пунктов (ТС-569) производят в соответствии с нормами типовой документации серии 5.903-13 5-го выпуска.

Сетчатые фильтры очищают воду от крупных и средних взвешенных частиц в трубопроводах водяных сетей с температурой теплоносителя до +200 °C при давлении не более 2,5 МПа (25 кгс/см²). Различаются расположением корпуса, размерами, способами монтажа. Их устанавливают на стальные трубы условным проходом от 40 до 1400 мм.
