Как сделать тёплый пол от отопления: пошаговая инструкция с рекомендациями

Модульная схема по деревянному основанию

Предусматривает использование готовых плит ОСП с пропиленными канавками под трубы и металлическими пластинами. Толщина плит не менее 22 мм, на схеме укладка теплоизоляции предусматривается в перекрытии. Разнообразие модулей по конфигурации позволяет класть их в нужной последовательности согласно разработанной схеме. В зависимости от шага пластиковой трубы предусматривается использование полос размером 130–280 мм. Они имеют удобные защелки для фиксации труб. Размеры 150 мм, 200 мм и 300 мм. После сборки труб и их проверки на герметичность контур накрывается гипсоволокнистыми плитами.

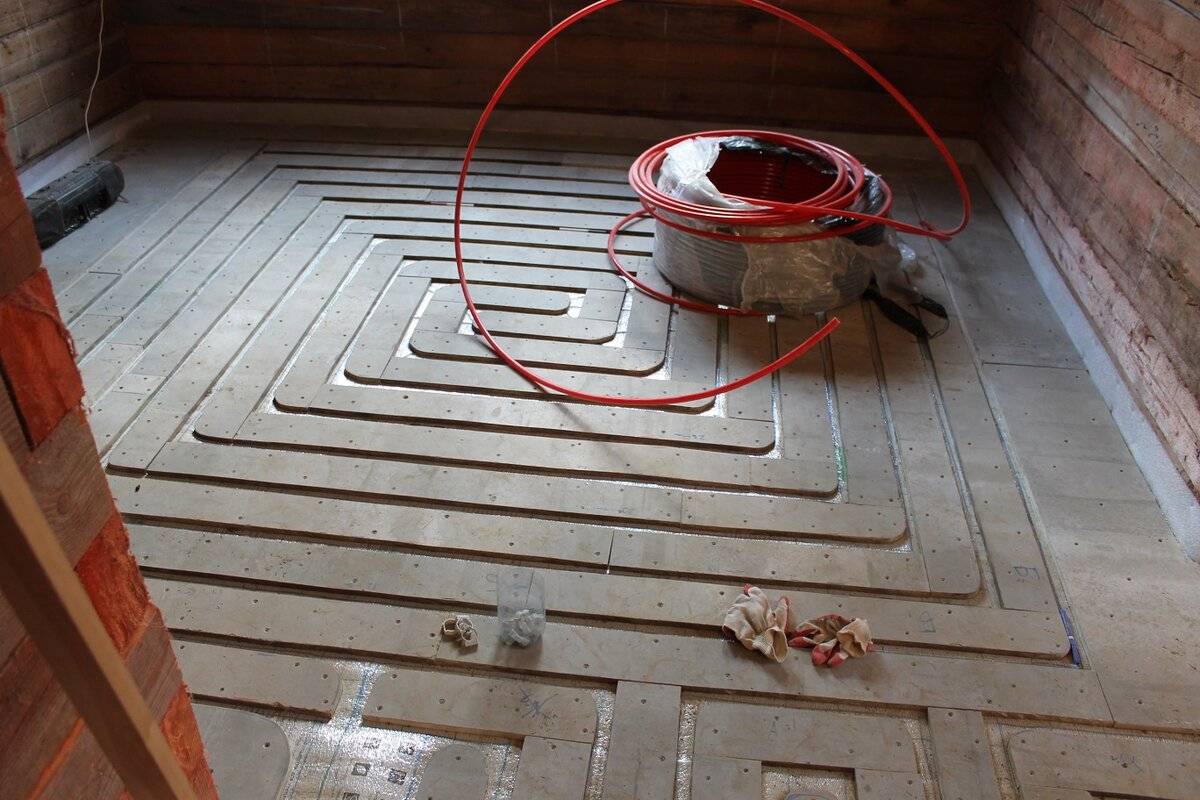

Теплый пол на деревянном основании

Фото укладки труб теплого пола

Монтаж водяного пола

Для установки системы своими руками понадобятся такие материалы и инструментарий:

• трубы;
• вентили;
• фитинги;
• клипсы;
• насос;
• армированная сетка;
• коллектор;
• лента демпферная;
• гидроизоляционные материалы;
• теплоизоляционные материалы;
• скотч строительный;
• крепеж;
• набор саморезов;
• перфоратор;
• рулетка;
• строительный уровень;
• отвертка;
• ключи рожковые.

Последовательность работ

Прежде всего, необходимо провести очистку поверхности от грязи, всевозможных выпуклостей и мелких трещин. Качество выравнивания поверхности следует проверять строительным уровнем, поскольку при неровной поверхности возможно нарушение баланса теплоотдачи.

Следующий шаг — установка коллектора, где будут находиться основные компоненты системы. При монтаже шкафа нужно выбрать правильную высоту от поверхности пола, с тем, чтобы избежать проблем с перегибами труб.

Коллектор для водяного теплого пола

После установки распределительного шкафа нужно приступить к укладке гидроизоляции. Дешевле всего обойдется полиэтилен, который кладется внахлест. Швы стыкуются скотчем.

Далее укладывается теплоизоляция. В качестве теплоизолирующих материалов можно использовать:

• вспененный фольгированный полиэтилен;
• экструдированный пенополистирол;
• пенопласт (толщина в промежутке 50-100 миллиметров).

После укладки теплоизолирующего материала, нужно разложить демпферную ленту. Она предназначена для компенсации расширения стяжки вследствие разогревания поверхности.

Укладка демпферной ленты

Далее кладется армирующая сетка. Она нужна для укрепления стяжки. Если применить специальные пластиковые затяжки, трубы можно прикреплять к армирующей сетке, что позволит сэкономить на покупке клипс.

Армирующая сетка для теплого пола

Укладка труб

При укладке труб можно воспользоваться одним из трех основных методов: двойная спираль, обыкновенная спираль или «змейка». Спираль лучше применять во внутренних помещениях, а там, где есть окна лучше использовать «змейку». Укладка труб начинается от более холодной стенки — это позволит разогретому воздуху распределяться более равномерно.

Схема укладки труб теплого пола

Для помещений, в которых есть балкон, лоджия, веранда или мансарда понадобится дополнительный контур, иначе будут серьезные потери тепловой энергии.

При установке трубу нужно подсоединить к распределительному шкафу. Также труба стыкуется с возвратным коллектором. На стыках трубы следует надевать гофропрокладки.

Тестирование системы

После создания теплого пола нужно провести гидравлическое испытание (опрессовку). Это необходимо для выявления дефектов в системе. Для этого система наполняется водой под давлением, в 1,5 раза превышающее нормальное. Тестирование можно также провести с помощью воздушного компрессора. Срок испытания — сутки. Если протечки и другие дефекты труб не обнаружены, можно приступать к созданию стяжки.

Финишная стяжка

Толщина стяжки под плитку может варьироваться в пределах 3-6 сантиметров. Укладка плитка может производиться лишь через месяц после создания стяжки. Для ускорения высыхания стяжки можно включить систему обогрева, но при этом температура не должна быть выше 30 градусов.

Стяжка может быть осуществлена одним из двух материалов:

• песочно-цементный раствор (экономичный вариант, но на высыхание такой стяжки потребуется 25 суток);
• самовыравнивающаяся смесь (сохнет 10 суток).

Вплоть до полного просыхания стяжка должна находиться под повышенным давлением. После застывания раствора можно приступать к укладке плитки своими руками.

Кладка керамической плитки

Укладка керамической плитки на теплый пол

Процесс укладки плитки своими руками на водяной пол такой же, как и при работе с другими поверхностями. Можно лишь отметить, что удобнее использовать гладкую плитку. Слой клея наносится с помощью специального зубчатого шпателя. После наложения плитки на поверхность, ее нужно тщательно прижать и немного подержать. Швы должны быть очень ровными, поэтому лучше использовать специальные крестики. Затирка швов производится лишь после полного высыхания клея, на что может уйти до 2 суток.

Во время укладки кафеля водяной пол не должен быть включен. Его функционирование возможно только после затирки швов.

Если следовать инструкциям, то создание теплого пола вполне возможно своими силами. Хотя работа эта весьма трудоемкая, полученный результат оправдает потраченные усилия. Правильно установленный водяной теплый пол будет служить обитателям дома в течение многих лет.

Теплый пол от центрального отопления: юридические нюансы

Если у вас имеется квартира в многоэтажном доме, в некоторых случаях, теплый пол можно запитать от стояка централизованного отопления. На установку такого вида обогрева требуется специальное разрешение от жилищно-эксплуатационной организации. Если квартира находится в доме новой постройки, скорее всего разрешение вам дадут. В новостроях обычно предусматривается отдельный стояк для подключения такого вида отопления.

Укладка труб теплых полов от отопления

В домах солидного возраста могут возникнуть проблемы. Особенно если разводка у вас однотрубная (это когда в каждой комнате есть отдельный стояк и от него подключается батарея). Дело в том, что при такой системе подключения, если вы заберете чересчур много тепла из стояка, соседям снизу придет в радиаторы совсем уж холодная вода.  При однотрубной системе получить разрешения могут только владельцы квартир на первом этаже. Остальные — вряд ли.

Если желание подогреть пол есть, а разрешение получить нереально, можно теплый пол запитать от котла отопления. Устройство такой системы выйдет дороже на стадии установки, но вот ежемесячные затраты однозначно будут ниже. Или еще один вариант — уложить электрический теплый пол. Он может стать даже более привлекательным вариантом, так как при использовании пленочных технологий выход из строя одного сегмента не сказывается на работе всего пола. Так как сегментов очень много, вы даже не заметите, что там что-то сломалось.

Как выглядит «пирог» водяного отопления

Если устройство теплого пола в вашем доме возможно, скорее всего, как одно из условий получения разрешения, будет выдвинуто требование  установить счетчик тепла. Соглашайтесь без раздумий — если сделаете все как надо (имеется в виду утепление), вам будет выгоднее, так как платить будете меньше.

Регулировка

Температуру водяного отопления пола можно регулировать двумя способами: ручным и автоматическим. Первый осуществляют с помощью шарового клапана, а второй – электроприводами. Надо сказать, что наиболее эффективной при водяном отоплении является именно автоматическая регулировка.

При постройке нового дома неизбежно возникает вопрос о том, какой же вид отопления выбрать. Учитывая все плюсы и минусы различных видов обогрева помещений, можно прийти к единственно правильному решению, что лучшей системы, чем водяные теплые полы просто не найти. Кроме того, ее можно подсоединить практически к любому источнику тепла, использующему различные энергоносители. А так как сделать теплый пол от отопления совсем несложно и самому, можно еще и сэкономить приличную сумму денег.

Монтаж теплого пола

Прежде чем начать самостоятельную установку теплого пола, нужно ознакомиться с максимум информации. Для начала давайте рассмотрим возможные системы установки такого пола немного подробнее. В современном строительстве такая система является наиболее распространенной системой монтажа, трубопровода контуров закрываются бетонным раствором и уже не требуется дополнительных разделителей тепла.

Технология установки руководствуется следующими этапами, которыми необходимо обязательно следовать:

• Покрытие изоляционным материалом черновой поверхности;
• Монтаж арматурной сетки и установка контуров трубопровода;
• Проведение опрессовки работ системы;
• Заливка бетонного раствора;
• Чистовое покрытие пола.

Разделение комнаты на участки

Помещение делится на участки. Количество таких участков будет зависеть от геометрии и площади помещения. Предельная площадь одного отапливаемого участка не должна быть более 40 м2, помимо этого соотношение всех сторон помещения должно быть не менее 1:2. К разметке подобные требования связаны с тем, что стяжка будет существенно расширяться под воздействием температуры и, чтобы избавиться от растрескивания бетонной стяжки, это обязательно необходимо компенсировать.

Покрытие поверхности изоляционным слоем

На предварительно очищенное основание нужно положить теплоизоляционный слой. Благодаря такому теплоизоляционному слою не допускаются потери тепла, излучающего полом. Тепло будет идти в отапливаемом помещении только вверх. При устройстве теплоизоляции в строительстве могут использоваться разнообразные материалы, которые разрешены для использования в этих целях. Наиболее распространенным строительным теплоизоляционным материалом является пенопласт. Должен иметь такой теплоизоляционный слой плотность толщину до 15 см в зависимости от теплового режима комнат и количества теплопотерь.

Между секторами и по всему периметру помещения обязательно помещается демпферная лента, служащая для возмещения теплового расширения используемой бетонной стяжки. Сверху теплоизоляционного материала помещается полиэтиленовая пленка.

Арматурная сетка и монтаж трубопровода

Укладывают арматурную сетку с сечением прутка 0,4-0,5 см., с размерами ячейки 15×15 см. Есть возможность двойного армирования, при котором второй слой сетки устанавливается поверх смонтированного трубопровода.

Далее начинаем монтаж трубопровода теплого водяного пола. В зависимости от используемого проекта трубопровод устанавливается с шагом не более 30 см и подбирается схема установки контуров трубопровода. С помощью специальных пластиковых хомутов крепим трубопровод к арматурной сетке, на компенсационных швах на трубопровод надевается гофрированная труба для защиты от повреждений.

Допустимы несколько стандартных схем укладки контуров: двойная змейка, спираль со смещенным центром, змейка и обыкновенная спираль. При укладке трубопровода вдоль наружной стены, надо снизить расстояние между трубами, чтобы избежать перепадов температур на поверхности, должна проходить основная часть контура вдоль стены т.к. там выше теплопотери. Ориентировочный расход трубопровода на 1м2 монтируемого на поверхности при шаге в 20 см составит приблизительно 5 п.м.

По завершению установочных работ необходимо произвести опрессовку систему под рабочим давлением на обнаружение механических повреждений. После опрессовки проводится заливка бетонной стяжки, при этом система находиться должна под рабочим давлением минимум в течение суток.

Раствор заливают толщиной до 70 мм, употребляя для этого специальные смеси для водяных теплых полов или песко-бетон М-300. После того, как высохнет бетонный раствор можно приступать к укладке чистового покрытия пола линолеумом, ламинатом или керамической плиткой, обладающей отличной теплопроводностью.

Зачем устанавливать теплый пол

Подогрев пола используют не только для комфорта, но также по другим причинам:

1. Для снижения влажности. В ванне постоянно меняется микроклимат, всегда присутствует повышенная сырость. Не всегда вентиляция справляется с такой задачей, поэтому теплый пол — это отличный вариант предотвратить мокрые углы, грибок и неприятный запах.
2. При высокой влажности на плитке образуется конденсат, в результате чего напольное покрытие становится скользким и есть большая вероятность получить травму. Подогрев пола предотвратит такие последствия.
3. Отопление теплым полом – отличная защита от простуды. Наверняка каждый ребенок часто садится на холодную плитку, поэтому теплый пол не даст простудиться.
4. Для правильной циркуляция воздуха. Так не будут появляться сырые места.

Процедура подключения теплого пола от радиатора

Для врезки нам понадобится только две детали: радиаторный кран, который будет установлен на подачу (он перекрывает ток жидкости в контуре теплого пола), и регулятор температуры РТЛ. Клапан должен быть оснащен термоголовкой, которая реагирует на температуру теплоносителя, а не воздуха в помещении. Выполняем работу в следующей последовательности.

На фото показаны две точки врезки в систему. Сверху проходит труба подачи – в нее врезан серый тройник, а снизу – труба обратки. Тут помимо тройника использованы небольшие отрезки полипропиленовых труб и три угловых тройника на 90 градусов. Оба вывода обращены вверх для удобства подключения. На обратном выходе еще не установлена головка под клапан РТЛ, поэтому начнем работу с ее установки.

При помощи любого уровня отмечаем вертикальную линию, чтобы получить точку крепления. Прикручиваем сюда клипсу-фиксатор для полипропиленовой армированной трубы. Крепится она на дюбель-шурупы или саморезы в зависимости от материала стен.

Впаиваем вывод и сразу фиксируем его в клипсе.

Теперь у нас установлены оба резьбовых вывода под краны. Монтируем их согласно инструкции

В работе обязательно пригодится разводной ключ и уплотнительный материал для резьбовых соединений – сантехнический лен или лента фум. Обязательно обратите внимание на маркировку крана на его корпусе. Стрелочкой будет указано правильное направление движения теплоносителя

Ошибка приведет к некорректной работе системы.

К выводам труб от теплого пола подсоединяются головки – с внутренней резьбой для обратки, и внешней – для подачи. В итоге выводы должны получиться на одном уровне с кранами от труб отопления.

Соединять все выводы мы будем гофрированной стальной трубкой. Это очень надежное решение.

В завершение на кран подачи устанавливаем термоголовку. Существует их очень много разновидностей, главное не ошибиться с типом – об этом мы уже писали.

Особенности подключения теплого пола к центральному отоплению

В квартирах многоэтажных домов системы водяного теплого пола подключается к стояку централизованного отопления. Для этого жилищно-эксплуатационная организация должна дать специальное разрешение. Однако получить такое разрешение не всегда получается. Чаще всего подобные документы без проблем дают для квартир недавно построенных домов, в них предусмотрен отдельный стояк для подключения системы «теплый пол».

В квартирах старых домов установка теплого пола может стать проблематичной. Дело в том, что в таких домах в большинстве случаев установлена однотрубная система отопления. При подключении теплого пола из стояка будет потребляться большое количество тепла, в результате радиаторы квартир, расположенных на этажах ниже, будут постоянно холодными. Поэтому разрешение на подключение теплого пола к системе центрального отопления могут выдать собственникам квартир первого этажа дома.

Решить вопрос, как сделать теплый пол от отопления, можно подключением теплого водяного пола к котлу. Такая система требует больших финансовых затрат на установку специального оборудования, однако в процессе эксплуатации расходы становятся значительно ниже. Еще одним вариантов можно назвать монтаж электрического теплого пола. Этот вариант имеет существенное преимущество: при выходе из строя отдельного участка вся система продолжает функционировать.

Самостоятельный монтаж пола

Обустройство пола с водяным обогревом не рекомендуется проводить в многоэтажных домах с централизованным отоплением. Такая ситуация складывается из-за трудности согласования с контролирующими инстанциями и высокой вероятности затопления нижних этажей (при возникновении аварийной ситуации).

Укладка труб

После того как были выполнены все подготовительные мероприятия, можно приступать к монтажу труб. Делать это следует максимально аккуратно и внимательно, так как любая неточность может свести на нет всю выполненную работу.

Чтобы уложить водяной теплый пол своими руками, подготовьте нужные материалы и выровняйте поверхность

Установка труб выполняется таким образом:

1. Проводится разметка основания при помощи маркера и металлической линейки. Во время этой работы рисуется направление укладки, и обозначаются пути контуров. При этом не следует забывать о расстоянии между соседними трубами и их диаметре, а также учитывать углы поворотов.
2. Затем монтируется коллекторный шкаф, и подготавливаются защитные гофры. Они надеваются на трубы и защищают все места крепления.
3. После этого начинается установка самих труб. Для этого они отматываются на длину около 10 метров.
4. На них надевается фитинг и гофра.
5. Один из концов (с фитингом) аккуратно монтируется к выводу коллектора.
6. Труба укладывается точно по разметке и периодически крепится при помощи специальных скоб.
7. Как только весь контур был уложен, труба возвращается к коллектору. При этом она должна пройти в непосредственной близости с подающей.
8. Лишняя часть подрезается, и сформировавшийся конец присоединяется к коллектору.
9. Аналогично устанавливаются другие контуры.

Подключение и тестирование

Перед тем как продолжить монтажные работы, необходимо провести опрессовку системы. Такая процедура поможет вовремя устранить возникшие ошибки и не допустить неправильной работы готового тёплого пола.

Во время проверки можно выявить какие-либо неисправности и возможные места утечек

Тестирование проводится в несколько простых этапов:

К первому из входов коллектора подсоединяется водопровод, а ко второму — опрессовочный насос.
В систему подаётся вода, и проводится ряд проверок: на наличие воздуха в конструкции и чистоту жидкости. Она будет вытекать грязной и мутной, поэтому проверка будет проводиться до тех пор, пока вода не станет чистой.
Жидкость из труб попадает в коллектор, а из него выводится через шланг в канализацию.
Точно так же проверяются все остальные контуры

Очень важно тестировать их поочерёдно и не допускать одновременного заполнения двух или более.
Выявленные протечки и прочие проблемы устраняются.

Заливка бетонной стяжки

Этот тип работ считается одним из самых сложных, поэтому его проведение лучше всего доверить специально обученным людям. Если было принято решение о самостоятельном выполнении заливки, то необходимо найти квалифицированного помощника, так как одному справиться с поставленной задачей практически невозможно.

Стяжку на водяной пол можно проводить самостоятельно только, если есть соответствующие навыки и опыт

Порядок действий по заливке бетонной стяжки:

По всей поверхности основания устанавливаются маяки. Сделать эту работу можно при помощи строительного уровня

Важно ориентироваться на высоту подготовленного пола и не допускать слишком большого перепада высот.
Затем выполняется процесс заливки. Для этого замешивается раствор из бетонной смеси, пластификаторов (влияют на подвижность состава при засыхании) и фибры, которая значительно увеличивает прочность стяжки.
Раствор оставляется до полного высыхания на несколько дней.
По истечении указанного промежутка времени поверхность проверяется на наличие трещин и прочих мелких дефектов

В случае выявления недостатков проводятся работы по их устранению.
После этого выполняется зачистка поверхностного слоя. Её целью является удаление всех неровностей, которые появились после засыхания раствора.
Со стяжки удаляется мелкий мусор и пыль.
На протяжении последующих 2 недель раствор периодически увлажняется обыкновенной водой и накрывается полиэтиленовой плёнкой. Все эти действия помогут получить более прочное и надёжное покрытие.

Устройство тёплого пола на водной основе — это довольно трудное мероприятие, которое требует не только значительных финансовых, но и временных затрат. Все работы можно проводить самостоятельно только, если есть соответствующие навыки и опыт.

Монтаж полов с подогревом

При проведении работ важно учесть все нюансы с соблюдением расчетов по формированию контуров пола с подогревом.

Рассмотрим этапы, как сделать теплый пол своими руками.

• В качестве утеплителя выбирают пенопласт или пеноплекс с твердой поверхностью. Плиты укладывают со смещением стыков, избегают зазоров.
• Арматурную металлическую сетку с диаметром проволоки 4-5 мм связывают друг с другом проволокой. Трубы крепят к сетке с помощью пластиковых хомутов.
• При использовании U-образной фиксирующей планки, трубы укладываются в ее пазы.
• При использовании в качестве утеплителя полистирольных матов, магистраль вкладывают в специальные пазы подложки.
• Монтаж распределительного коллектора, который отвечает за температуру и циркуляцию теплоносителя. Коллектор следит за давлением в системе, стравливает воздух, включает подогрев воды, контролирует количество теплоносителя в системе. От его качества и выполняемых функций зависит работа всей магистрали. Он состоит из трех или четырех ходового регулирующего клапана, двухтактного вентиля с расположенном на нем термостатом, который следит за температурой тепловой магистрали. Циркуляционный насос подключается к системе, в которой осуществляет перемещение воды по кругу в системе отопления. Он регулирует равномерный нагрев в замкнутом контуре.
• Укладка труб магистрали.
• Подключение контуров к распределительному коллектору. Каждый контур подключается к одному входному клапану коллектора, к другому – опрессовочный насос.
• Перед заливкой системы необходимо проверить магистраль на предмет утечки воды из системы и давления. Каждый контур испытывается отдельно, остальные выключены. Проверка проводится до очистки системы от загрязнений, которые возникают в процессе монтажа.
• Устраняют обнаруженные утечки.
• Заливка бетонным раствором проводится при рабочем давлении сети 2 баре. Это дает возможность избежать переломов и перегибов магистральных труб. Проводится заливка в один день. Высота стяжки над поверхностью пирога не менее 3 см. На протяжении 14 дней стяжку увлажняют и укрывают полиэтиленовой пленкой.
• После высыхания бетонной смеси убирают остатки выступающих частей демпферной ленты и мусор.

Однотрубная разводка и подключение к ней

Когда в системе находится всего одна труба, по которой течет теплоноситель, она называется однотрубной или «ленинградкой». Раньше таким манером подключали все дома, но сейчас разработаны более эффективные рабочие схемы.

Однотрубная разводка

Для «ленинградки» характерна безотказная работа и высокая надежность. Главный ее недостаток – это падение температуры по ходу движения теплоносителя. Первые радиаторы намного горячее последних. Температуры для отдаленных от котла комнат может не хватать. Если к такой разводке подключить контур теплого пола, температура упадет еще сильнее, плюс возрастет гидравлическое сопротивления, что потребует установки дополнительного насоса.

Бухта трубы для теплого пола

Чтобы более-менее сбалансировать такую систему, вам потребуется соблюсти следующие требования.

1. Чтобы температура на радиаторах не падала, врезку нужно сделать на обратном участке магистрали, после всех батарей.
2. Использовать для этого нужно трубу DN
3. Такое подключение допускается лишь к контуру, в котором не более 5-ти радиаторов.
4. Чтобы поддерживать температуру пола на одном уровне нужно включить в систему трехходовой смесительный клапан.
5. Этот клапан устроен таким образом, что постоянно подмешивает к остывшей воде горячую, сохраняя температуру на одном уровне.
6. Вместе с ним в контур нужно включить насос для принудительно циркуляции. За счет него вода будет двигаться, даже когда клапан полностью перекрывается.

Трехходовой клапан для смешения теплоносителя

Как не колдуй, а результат всегда будет в чем-то отрицательным, если не делать изначально все как положено. Эта система тоже используется редко, так как стабильной ее работу назвать не получится. Работающий насос создает некоторое давление внутри контура, чтобы заставить теплоноситель течь в нужном направлении. При открытии клапана это давление передается и на радиаторы, создавая дополнительное гидравлическое сопротивление. Это вызывает разбалансировку радиаторов и меняет расход воды.

Когда отопление работает в таком режиме, нередко случаются аварии. Поэтому перед подключением задумайтесь, может дешевле будет протянуть трассу нормально от котла, через смесительный узел.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Заключение

Ремонт или реконструкция водяного пола требует много сил, времени и средств, поскольку требуется полностью демонтировать напольное покрытие и стяжку

Поэтому важно внимательно отнестись к каждому этапу работ по обустройству напольного отопления
