Виды химических анкеров, монтаж анкеров
Существует два вида химических анкеров:
- Ампульные: однокомпонентные, двухкомпонентные.
- Инъекционные или капсульные (в картриджах и тубах).
Монтаж ампульных анкеров
Ампульный химическии анкер.
Жидкий дюбель-ампула имеет вид стеклянного цилиндра, внутри которого смола, что при контакте с воздухом затвердевает. Сверлят отверстие – помещается в отверстие ампула, наполненная полиэрфной смолой – потом туда вкручивают металлический стержень (анкер-шпилька) – ампула разбивается – вытекает клей, который находится в анкерах – клей схватывается. При этом кусочки стекла выполняют функцию армирования. Клей может смешиваться со стиролом, если он двухкомпонентный (2 ампулы). Схватывание смолы зависит от марки химического анкера и температуры воздуха.
Двухкомпонентные жидкие дюбели надежно закрепляют конструкцию с пористыми материалами, особенно, в тех случаях, если их эксплуатация будет проходить во влажной среде (например, в бассейне), так как их класс прочности 5.8.

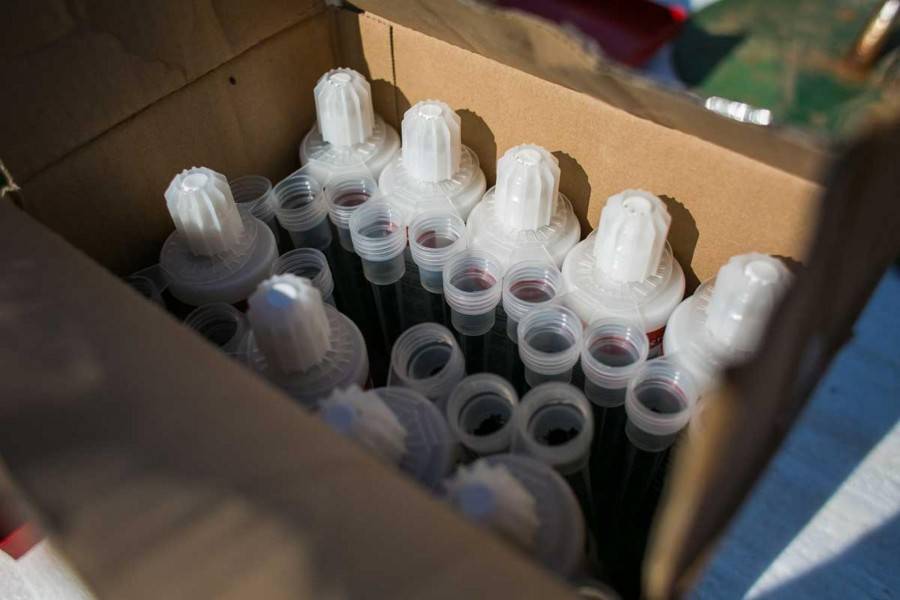

Картриджи – это небольшие емкости с носиком, через который выдавливают клей. Тубы – это большие резервуары, объемом 400-800 мл, для работы с которыми используют строительный пистолет. Их стоимость намного ниже, чем ампульных. Также намного шире выбор смольного наполнителя. Они могут иметь в составе не только синтетические смолы, но и быть изготовленными с использованием акрилатов, полиуретанов, и других составов, которые также широко распространены на рынке.
Монтаж инъекционных анкеров
Инъекционные анкера Ischebeck TITAN.
В бетоне сверлят дырку – хорошо ее очищают – выдавливают туда клей анкера – вставляют крепежный элемент – клей затвердевает, заполняя все неровности, поры и т. д. При этом из одного картриджа или тубы можно заполнить как одно отверстие, как и полностью закрепить конструкцию, в зависимости от их глубины и размеров.
Они больше подходят для работы с пустотостроительными материалами. В таких видах анкера дюбеля, как такового нет. В них перед выдавливанием клея вставляют перфорированные гильзы из металла или пластика, чтоб смола не растекалась слишком в пустоту. Это самое надежное крепление для таких материалов, аналогов пока не существует.
Из чего состоит
Проанализируем составляющие рассматриваемого вида крепежей. Обычно химический анкер имеет в качестве составляющей специальный клеевой состав, а также крепежные вставки из металла. Вставка представляет собой конструкцию из втулки, шпильки и стерженька из арматуры.
Для изготовления данных деталей может использована нержавеющая либо оцинкованная сталь, которые могут иметь различную прочность. Выбор металла определяется предназначением анкера.
При этом, клеевой состав может иметь самые различные компоненты, которые обычно составляют коммерческую тайну. Из известных составляющих – искусственная смола, полиэфир, кварц, вещество-отвердитель, также возможно небольшое содержание цемента.
Виды пистолетов для химических анкеров
Применение картриджного химического анкера невозможно без использования специальных пистолетов-дозаторов. Если материал упакован в одну тубу, проблем не возникает: можно использовать обычный монтажный пистолет. Если же заполнитель и отвердитель находятся в разных тубах, не обойтись без пистолета-дозатора особой конструкции, обеспечивающего одновременную подачу ингредиентов в носик-смеситель.
Для того чтобы эффективно использовать двойной картриджный пистолет-дозатор потребуются определенные практические навыки. Прежде всего, необходимо уметь с высокой степенью точности определять необходимый объем анкерной смеси. Оно зависит от нескольких факторов:
- диаметра закрепляемого стержня;
- глубины отверстия;
- наличия сетчатой втулки;
Кроме того, необходимо учитывать возможные потери клеящей смеси в процессе монтажа.
Стоимость пистолета-дозатора для химических анкеров может колебаться от 1300 до 7000 руб. Самые дорогие и универсальные модели от Hilti могут быть использованы при любой температуре окружающей среды. Модели отличаются широким выбором дозаторов, кроме того, в комплект могут входить монтажные стержни.
Пистолеты Fisher являются бюджетной модификацией инструмента, и применяются, как правило при проведении ремонтных работ в небольших масштабах.
Широкую популярность среди ампульных автоматических пистолетов-дозаторов завоевали модели компании BIT United Ltd. Главным преимуществом этого инструмента является доступная стоимость, которая, в зависимости от комплектации, может колебаться от 700 до 1000 руб.
Разновидности жидкого анкера
Как уже упоминалось в предыдущих разделах, химические анкеры, как правило, представляют собой двухкомпонентные составы, состоящие из синтетических смол и отвердителя. Ингредиенты перемешиваются непосредственно перед использованием анкера. Существует три вида упаковки химических анкеров:
- ампульные. Представляют собой капсулу с двумя отсеками в одном из которых находится клеящая смесь, в другом – отвердитель;
- однокартриджные. Внутри картриджа имеется специальная перегородка, разделяющая клеящее вещество и отвердитель;
- двухкартриджные. В комплект входит два картриджа, один из которых содержит клеящее вещество, другой – отвердитель.
Составы, выпускаемые в картриджах, работают по одному принципу, однако, для их использования потребуются различные пистолеты-дозаторы, предназначенные для дозированной полдачи смеси в заранее подготовленное отверстие (шпур).
Ампульные анкеры
Основной особенностью таких креплений является то, диаметр ампулы строго соответствует конкретному диаметру подготовленного отверстия (шпура). Одна ампула предназначается для фиксации одного стержня (шпильки, шурупа и т.д.). Использовать ампульные анкера целесообразно в тех случаях, когда можно гарантировать высокую точность и чистоту отверстия.
Капсульные анкера удобны в применении, поскольку нет никакой необходимости контролировать степень заполнения шпура. Несущественные отличия в диаметрах шпура и капсулы полностью компенсируются расширением клеевого состава при его затвердевании.
Как уже говорилось выше, ампула имеет две капсулы: с клеевой смесью и с отвердителем. Соединение этих компонентов происходит при вкручивании резьбового металлического стержня, например, шпильки или шурупа. Следует отметить, что смешивание отвердителя и заполнителя происходит более равномерно, чем при использовании составов, упакованных в один или два картриджа.
К недостаткам капсульных химических анкеров можно отнести невозможность их использования в вертикальном положении. Это связано с тем, что заполнитель вытечет из шпура значительно быстрее, чем произойдет схватывание.
Картриджные анкеры
Как уже говорилось выше, этот тип анкеров может помещаться в одной тубе, разделенной перегородкой, и в двух отдельных картриджах.
При использовании одного картриджа, заполнитель и отвердитель одновременно поступают в полость носика-смесителя, где перемешиваются с помощью специальной спиральной вставки. Для работы с такими анкерами можно использовать обычный строительный пистолет-дозатор.
Система из двух картриджей работает несколько иначе. Смешивание компонентов также происходит в общем носике, однако попадают они туда по отдельности. Для работы с такой упаковкой потребуется специальный пистолет-дозатор, обеспечивающий одновременную подачу в носик-смеситель заполнителя и отвердителя.
Разновидности картриджных анкеров
Все картриджные анкера можно разделить на два типа:
- универсальные;
- для крепления металлических стержней в бетонных основаниях.
Универсальные химические анкеры
Популярность этого вида анкерных креплений обусловлена, прежде всего, простотой использования. В процессе выполнения монтажных работ не нужно точно рассчитывать объем материала, необходимый для одного крепления.
Анкеры, предназначенные для крепления металлических стержней в бетонные основания
Химические анкеры, основным назначением которых является вклеивание резьбовых или арматурных стержней в бетонное основание, чаще всего, отличаются густой консистенцией. В их состав, помимо основных компонентов, входят ингибиторы коррозии и раскислители, что существенно увеличивает надежность и длительность эксплуатации крепления.
Некоторые виды химических анкеров, предназначенных для бетона, используются только в сочетании со специальными химическими средствами, предназначенными для обработки стержней и просверленных шпуров. Кроме того, могут потребоваться специальные приспособления для вдавливания стержней в шпуры.
Существенным недостатком картриджных анкеров является сложность контроля заполнения отверстий клеящим составом. При недостаточном количестве рабочей смеси, она начинает вытекать из отверстия, если основание пористое или пустотного типа не дождавшись схватывания.
Значительно уменьшить расход заполнителя и добиться его равномерного распределения по всем сторонам шпура можно, используя специальные сетчатые втулки. Эти элементы могут иметь разные размеры, и подбираются специально для конкретного крепления.
Можно ли изготовить химический анкер самостоятельно
Заводские химические анкеры стоят довольно дорого, к тому же имеют ограниченный срок хранения, особенно после распаковки картриджа. А между тем, химический анкер вполне возможно изготовить самостоятельно в домашних условиях.
Состав изготавливают на основе эпоксидной смолы. Физико-технические характеристики этого компонента в полной мере обеспечивают отличную адгезию с ракушечником, известняком, кирпич, бетон и многими другими материалами. Благодаря этим свойствам, эпоксидная смола вполне может стать основным компонентом самодельного химического анкера.
Для изготовления жидкого крепежа в домашних условиях понадобятся:
- смола эпоксидная ЭД-20;
- отвердитель УП-583;
- Цемент или гипс. В качестве наполнителя можно использовать небольшое количество мелкодисперсного кварцевого песка;
- Пластификатор ДБФ или ДЭГ-1.
Изготовление смеси состоит из нескольких этапов:
- В эпоксидную смолу добавляют пластификатор, в объеме от 5 до 10% от объема смолы, после чего, полученную смесь тщательно перемешивают.
- После этого в полученный состав добавляют наполнитель (цемент или гипс). Полученную субстанцию перемешивают до получения однородной массы без комков. Количество наполнителя также составляет от 5 до 10% от общего объема смеси.
- Последним этапом является добавление отвердителя в пропорции 1:10 или 1:8. От количества отвердителя будет зависеть скорость полимеризации состава и его прочность.
После тщательного перемешивания получается готовая к применению смесь, выработать которую нужно сразу после приготовления. Время схватывания смеси составляет 1-2 часа, в зависимости от температуры окружающей среды. Полная полимеризация состава может длиться от 12 до 24 часов. Использование пластификатора позволяет продлить срок жизни смеси, а применение в качестве наполнителя гипса – напротив, ускоряет процесс схватывания.
Химический анкер: что это такое и почему он так называется?
Начнем с главного: химический анкер – это особая клеевая смесь, которая соединяет стальной крепёжный элемент и основание, в котором он устанавливается. Европейцы называют эту систему по-разному: жидкий анкер, инжекционный крепёж, химический дюбель. Для нас она более привычна как химический анкер.
Принцип действия этого вида крепежа элементарен: в поверхности, на которую требуется произвести крепление, делается отверстие, заполняющееся клеем, и вставляется металлический крепёж. После клеевой состав твердеет и прочно фиксирует металл в углублении.
В результате вы получаете монолитное соединение, которое способно выдержать многотонные нагрузки
Основные особенности
Жидкий анкер ещё 20 лет назад считался дорогостоящей новинкой, а использовался лишь в качестве эксперимента. С тех пор состав и техника таких анкеров шагнули вперед, что сделало данный вид крепежей преимущественным и более дешевым при работе со сложными материалами. Довольно часто эта технология называется вклеивающим дюбелем.
Химический анкер представляет собой синтетическую двухкомпонентную смолу для соединения и фиксации металлических изделий с материалом основания. На рынке такое решение появилось сравнительно недавно, но в силу выдающихся характеристик оно завоевало признание потребителей. Химические анкеры наиболее часто используются, когда обычные пластиковые или металлические дюбели не справляются с удержанием конструкции.
Жидкий анкер нашел свое распространение при работе с:
- плотным бетоном;
- пористыми материалами;
пустотелыми строительными изделиями.
Что касается пористых материалов, то среди них дополнительно следует выделить керамзитобетон, песчаник и известняк. Если речь идет о строительных изделиях, то в данном случае нужно упомянуть о поризованной керамике и кирпиче.
Как пользоваться химическим анкером
Для правильного использования химических анкеров, нужно качественно подготовить отверстия для установки креплений.
Правила сверления
Шпуры для металлических элементов подготавливают 3 способами. 2 из них применяют при установке сложных узлов и сильно нагруженных несущих элементов. Отличие состоит в очень точной разметке отверстий. Это позволяет снизить расход химического состава и распределить его по отверстию равномерно.
Нужно обратить внимание на советы изготовителя материала, причина в том, что для смесей разных производителей они могут быть разными. К ответственным крепежным элементам, причисляют соединения поддерживающие несущие конструкции

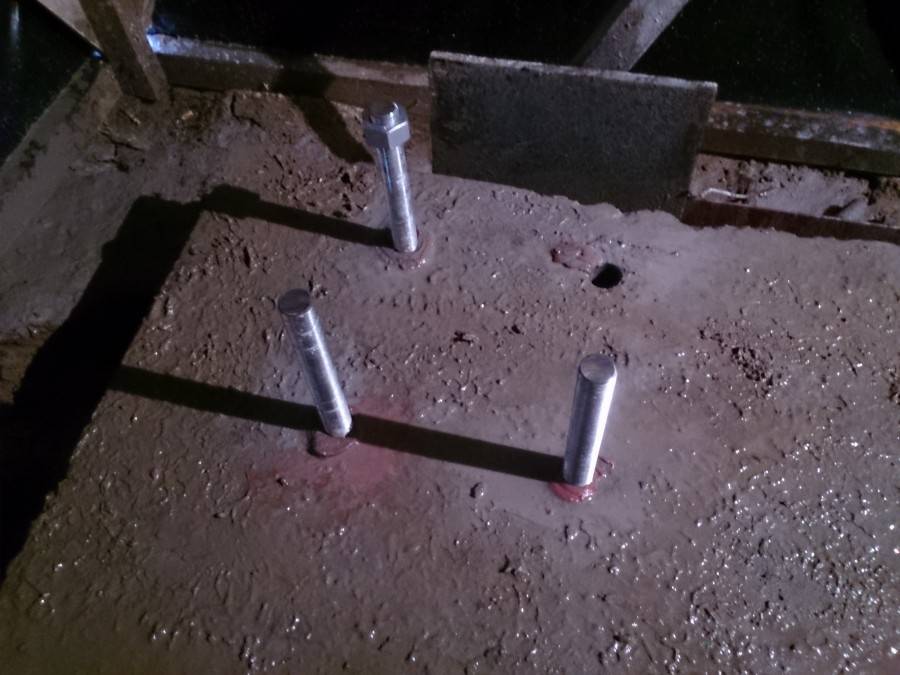

К примеру, места крепления каркасных стен к бетонному фундаменту, тут лучше использовать химический анкер для бетона. Или установка каркасов кровли и навесных систем, выдерживающих значительные динамические или статические воздействия
К ответственным крепежным элементам, причисляют соединения поддерживающие несущие конструкции. К примеру, места крепления каркасных стен к бетонному фундаменту, тут лучше использовать химический анкер для бетона. Или установка каркасов кровли и навесных систем, выдерживающих значительные динамические или статические воздействия.
3 метод подготовки отверстий, подходит для неответственного крепежа в ограждающих конструкциях здания, сложенных из стройматериалов, имеющих марку прочности не превышающую М100. Их несущие способности не позволяют передавать на них высокие нагрузки и устанавливать ответственный крепеж нет смысла. По этой причине в этих условиях анкер позволит закрепить только навесные системы небольшого веса.
Отверстия в основании подготавливают перфоратором, со сверлом требуемого диаметра. После любого бурения основания, независимо от материала из которого сложена стена, после сверления отверстие нуждается в качественном удалении пыли.
Ее сдувать лучше потоком воздуха под высоким давлением. Все поры материала основания внутри отверстия должны быть полностью очищены
Это важно для того, чтобы растекающийся в отверстии клеевой состав смог полностью заполнить возможные пустоты
Отверстия продувают баллончиком с углекислотой или сжатым воздухом подаваемый насосом. Если такой возможности нет, то выдуть пыль из отверстия можно используя резиновую грушу. В этом случае одной продувки будет недостаточно.
Желательно очистку выполнять, посменно – протереть хорошо стенки щеткой-ершиком, после чего продуть сжатым воздухом, желательно провести не меньше 3-4 циклов такой прочистки
Отверстия нужно делать безударным методом, это особенно важно при работе с непрочным материалом
Для качественного сверления можно использовать дополнительные устройства:
Кондуктор, предназначенный для сверления материала под 90 градусов. Это устройство при работе предотвращает биение сверла и гарантирует идеально перпендикулярное направление отверстия;
Конусообразное отверстие – подготавливается с помощью качающегося кондуктора. Это устройство расширяет внутреннее пространство в отверстии, делая его конусообразным. Одновременно он не изменяет форму отверстия, сохранив его сечение на входе.
Сверло с перемещающимся кондуктором, подготавливает место под анкер в виде усеченного конуса. Такой шпур, перемещает часть нагрузки со шпильки, на стену (материал основания). В результате повышается надежность и прочность крепление. Эта особенность важна для работы со стенами из недостаточно прочных материалов;
Удобно работать с полыми бурами – эти приспособления намного облегчают очистку подготавливаемых отверстий от образующейся при сверлении пыли. Качественная продувка шпура – основное требование при таком креплении. Пыль сильно снижает способность материалов сцепляться с клеевым составом.
Если в порах сохраниться даже немного пыли, то о качественном контакте основания или стен здания с клеевой массой можно даже не говорить.
Сначала желательно прочистить отверстие шпур металлическим ершом, он поможет освободить имеющиеся поры. Далее, ее несложно просто выдуть.
Если шпуры готовят в блоках с закрытыми ячейками (к примеру, в газобетоне), то их нужно промывать. Для этой цели применяют растворы содержащие поверхностно-активные элементы, приготавливают их на водной основе. Такие составы способны создавать много пены, которая растворяет загрязнения, и далее ее просто выдувают сжатым воздухом. После этого устанавливают химический анкер для газобетона.
Виды анкеров на химической основе, монтаж
Все химические анкера делят на два основных типа в зависимости от формы поставки клеевого вещества: капсульные (поставляются в тубах и картриджах) и ампульные (бывают однокомпонентными и двухкомпонентными). Именно это отличие напрямую влияет на монтаж, предполагая разную технологию установки анкера.
Монтаж ампульных анкеров
Клеевое вещество запаяно в стеклянном цилиндре, при непосредственном контакте с воздухом вязкая смесь затвердевает. Монтаж достаточно простой: сначала отмечают место крепежа и сверлят отверстие, потом очищают его от строительной пыли, в выполненное с нужной глубиной и размером отверстие вставляют ампулу с клеящим веществом, вкручивают в него шпильку или арматуру. В момент вкручивания ампула трескается и клей выходит в отверстие, затвердевает и обеспечивает надежное соединение (кусочки стекла дополнительно армируют крепеж).
Если клей из одного компонента, то ампула простая, если из двух – то используют две ампулы, одна из которых вмещает стирол. Скорость схватывания вещества напрямую зависит от соответствия инструкции температуры воздуха и типа химического анкера. Двухкомпонентные химические анкеры чаще всего используют там, где нужно обеспечить максимальную прочность (класс прочности крепежа равен 5.8) и в условиях повышенной влажности, в воде.
Минусом данного типа крепежа является то, что при неправильном выборе анкера для большого отверстия смола может не полностью его заполнить и надежность соединения будет невысокой.
Монтаж инъекционных анкеров
Картридж представляет собой небольшую емкость с носиком, через который выдавливается клеевая смесь. Туба – небольшой резервуар на 400-800 миллилитров, который используют вместе со строительным пистолетом. В пересчете на одно крепление стоимость такого химического анкера ниже, чем ампульного, представлен более широкий выбор наполнителя. Клеевой анкер может быть сделан не только на базе синтетической смолы, но и полиуретана, акрилата.
Монтаж осуществляется так: на поверхности бетона отмечают место крепления, сверлят отверстие, очищают его, выдавливают клей и вставляют дюбель. Клей становится твердым и обеспечивает надежное, прочное крепление, используется для стен из материалов с пустотами внутри.
Часто перед выдавливанием клея в материал вставляют перфорированную гильзу ил пластика или металла, которая не позволяет смоле растечься слишком сильно по внутренней поверхности монолита. Других способов крепления в пустотелых материалах на сегодняшний день не существует. В зависимости от глубины и величины отверстия одного заряда картриджа или тубы хватает на выполнение множества креплений.
Как пользоваться химическим анкером
Подготовка основания
В материале основания сверлятся отверстия необходимого диаметра и глубины. После сверления необходимо выполнить трёхкратную очистку отверстия с помощью сжатого воздуха и круглой металлической щётки.
Важно! Нельзя применять для продувки масляные компрессоры. Частички масла, содержащиеся в струе воздуха, при попадании на внутреннюю поверхность отверстия ухудшат адгезию анкеровочного состава.. Так как время жизни рабочего состава химического анкера имеет ограниченный срок — от 4 до 30 минут в зависимости от температуры окружающей среды, рекомендуется заранее спланировать систему крепления и подготовить все отверстия в основании одновременно.
Так как время жизни рабочего состава химического анкера имеет ограниченный срок — от 4 до 30 минут в зависимости от температуры окружающей среды, рекомендуется заранее спланировать систему крепления и подготовить все отверстия в основании одновременно.
Нанесение анкеровочного состава
Химические анкеры выпускаются в форме капсул и картриджей или в наливном формате в вёдрах для анкеровки отверстий увеличенного диаметра — Sikadur-42 HE.
Перед установкой химического анкера для пустотелого кирпича в проделанное отверстие вставляется специальная сетчатая гильза, препятствующая растеканию смеси внутри основания и повышенному расходу состава. |
Составы картриджного и наливного типа не имеют ограничений и подходят для отверстий любого диаметра и глубины.
Компоненты химического анкера картриджного типа находятся в двух независимых контейнерах и смешиваются при выдавливании внутри носика-смесителя особой спиралевидной формы. Носик-смеситель вставляется на всю глубину отверстия, и с помощью пистолета-дозатора состав закачивается в направлении изнутри наружу, чтобы не образовывались воздушные пузыри. Затем в заполненное отверстие вставляется или вкручивается закладная деталь.
При использовании наливных химических анкеров компоненты смешиваются заранее в отдельной ёмкости.
Набор полной прочности
Эпоксидные анкеровочные составы твердеют в течение 7-70 часов. Быстротвердеющие полиэфирные составы твердеют заметно быстрее от 35 минут до 24 часов.
Время отверждения хим. анкера зависит от температуры окружающей среды, чем она выше, тем быстрее состав набирает прочность.
После полного отверждения можно приступать к монтажу строительных конструкций.
Компания Sika выпускает несколько видов анкеровочных составов на основе полиэфиров и эпоксидных смол, отличающихся высоким качеством для проведения работ по химической анкеровке. На выбор доступны составы картриджного типа — Sika AnchorFix -1 и Sika AnchorFix -3+, и наливного — Sikadur-12 Pronto и Sikadur-42 HE.
Нормативная документация
Расчеты, лабораторные испытания и многолетний опыт применения подтвердили надежность и прочность получаемого соединения при самых различных условиях эксплуатации. На территории Евросоюза этот тип крепления допущен к применению Европейскими техническими правилами ETA TR 023 «Оценка вклеиваемой арматуры» и Общеевропейским строительным техническим кодексом ЕС2, которые допускают проектирование и расчет вклеиваемой арматуры как заранее забетонированной арматуры.
Для применения на территории Таможенного союза нормы проектирования регламентируются стандартом СТО 36554501−048−2016 «Анкерные крепления к бетону. Правила проектирования». В состав стандарта отдельными приложениями входят «Нормированные параметры и коэффициенты для расчета анкеров» таких производителей, как Hilti и Fischer. Приложения содержат методики расчета прочности соединения по многочисленным механическим параметрам: при действии растягивающих и сдвигающих усилий, по контакту анкера с основанием, при выкалывании бетона основания, при откалывании края основания и так далее.
Что это такое химический анкер
Это клеевой состав, состоящий из 2 компонентов, производимый из синтетических смол. Впервые применение химического анкера началось в горнодобыче – применяют на рыхлых породах почвы. Постепенно они стали использоваться в остальных отраслях строительной индустрии.

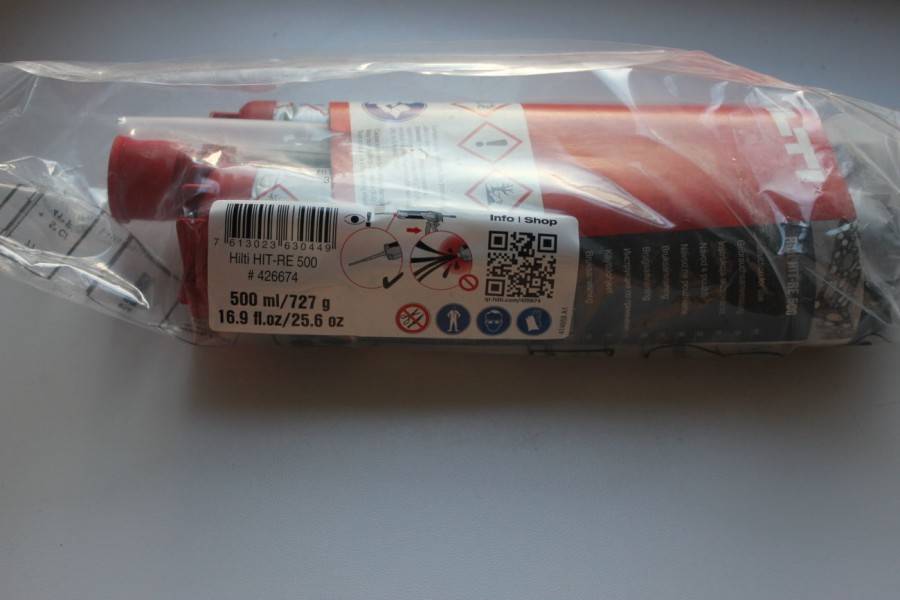

Химический анкер hit – не просто труба, наполненная клеем. Состав наполнителя подбирают с учетом задачи, которую необходимо выполнить
Принимая во внимание условия работы и специфику материала основания
Пропорции смеси, засекречены производителями. Но многие из них содержат несколько обязательных компонентов, среди них:
- синтетические компоненты, произведенные на основе полиэфира;
- мелко молотый кварцевый песок;
- цемент – добавляется как наполнитель. Повышает прочность застывшего анкера;
- отвердитель.
При работе анкерного крепления, его шпилька (стержень из металла) крепится в стеновых конструкциях с помощью синтетической клевой смеси. Масса веществ в результате химической реакции глубоко проникает в поверхность. Смолы через время твердеют, формируя монолит, прочно удерживая элемент в стене.
Компоненты химического анкера для кирпича обволакивают крепежный элемент, заполняя даже малейшие зазоры.
