Как произвести расчет ветровой и снеговой нагрузки на кровлю в зависимости от региона проживания

Количество обрешетки для односкатной крыши

Количество обрешетки напрямую зависит от того, какое покрытие для кровли будет применяться в данном случае. Планки обрешетки должны располагаться с шагом, соответствующим размерам листа материала.

Такое соответствие очень важно, без него правильный монтаж кровельного материала будет усложнен или окажется вовсе невозможным. Поэтому для расчета количества обрешетки прежде всего надо определить ее шаг

Можно обратиться к СНиП, в которых имеется подробная и точная информация о правилах установки всех элементов кровли.

Для мягких кровельных материалов часто используется сплошная обрешетка, когда расстояние между планками составляет 2-2,5 см. В этом случае расчет обрешетки сводится к делению длины кровли на ширину планки плюс 2 см на зазор.

Более жесткие виды материала не требуют сплошной обрешетки и расчет делается исходя из расстояния между планками, применяющегося для данного вида кровли.

Более простым решением будет использование онлайн-калькуляторов, осуществляющих специализированный расчет по указанному кровельному материалу. Полученные данные следует уточнить при помощи пересчета на другом онлайн-калькуляторе.

Сбор нагрузок на кровлю и стропила

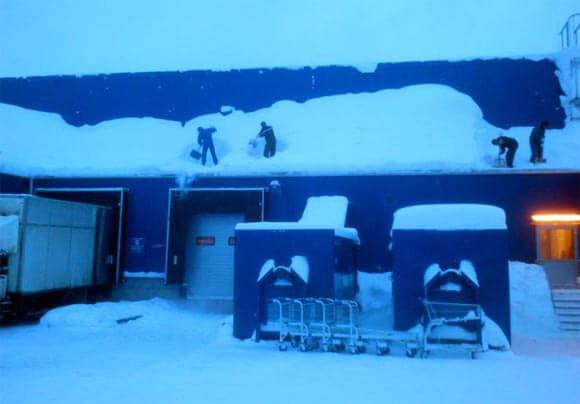

По этой причине в местах с повышенной снеговой нагрузкой строительство домов производится с углом наклона от 45° до 60°. Но даже при такой крутизне у сложной конфигурации крыши по причине большого количества сложных соединений и примыканий будет неравномерная нагрузка.

● Антиобледенительная система с кабельным обогревом действенно помогает предотвратить образованию наледи и сосулек. Данная система в ручном или автоматическом режиме управления контролирует установленный по всему периметру крыши нагревательный элемент.

● Расчёт конструкции в процессе проектирования идёт в зависимости от воздействия нагрузки. Вес снега в среднем составляет 100 кг/м³, но в мокром состоянии вес снег может достигать и 300 кг/м³. Исходя из толщины снегового слоя, можно достаточно легко рассчитать нагрузку на всю площадь крыши.

• Толщину снежного покрова необходимо измерять на открытом участке, но для увеличения запаса прочности эту величину надо будет умножить на 1,5. Ввиду региональных климатических условий есть карта снеговой нагрузки. Основные правила и требования СНиП построены согласно этой карте.

● Полная снеговая нагрузка на крышу рассчитывается по формуле: S=Sрасч.×μ

S – полная снеговая нагрузка; Sрасч. – расчётное значение веса снега на 1 м² горизонтальной поверхности земли; μ – расчётный коэффициент, учитывающий наклон кровли.

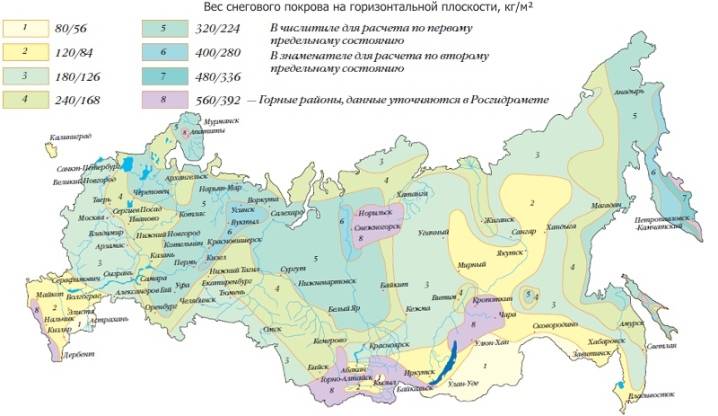

• Карта расчетных снеговых нагрузок в регионах России СНиП оговаривает следующие значения коэффициента μ:

— при уклоне крыши менее, чем 25° его значение равняется единице; — при величине уклона от 25° до 60° он имеет значение 0,7; — если уклон составляет более 60°, то при расчёте нагрузки расчетный коэффициент не учитывается.

• Установка снегозадержателей эффективно борется со сползанием снега с карниза крыши. При их установке нет нужды в ручной очистке крыши от снега. Если нормативная снеговая нагрузка на превышает 180 кг/м², то устанавливаются трубчатые конструкции, а при более плотном весе снежного покрова применяются снегозадержатели в несколько рядов.

● Случаи использования снегозадержателей, согласно СНиП:

• При уклоне 5% и более с наружным водостоком снегозадержатели монтируются на расстоянии 0,6-1,0 метра от края кровли.

• При использовнии трубчатых снегозадержателей под ними должна быть сплошная обрешётка крыши.

• Кроме этого, СНиП описывает основные конструкции и геометрические размеры снегозадержателей, а также места их установки и принцип действия.

• Плоские типы крыши, особенно в частном домостроении, в регионах со значительной снеговой нагрузкой практически не используются. На плоской крыше накапливается очень большое количество снега и при расчёте нагрузки необходимо обеспечить серьёзный запас прочности несущей конструкции. На горизонтальной поверхности крыши организация водосточной системы должна предусматривать уклон в сторону водосточной воронки не менее 2º и наличие системы подогрева кровли.

• Расчёт основных нагрузок позволит наиболее оптимально решить вопрос выбора конструкции стропильной системы и обеспечит долгий срок службы кровельного покрытия с сохранением надёжности и безопасности. При использовании результатов расчётов и исходя из значений нагрузки можно будет легче определиться с выбором типа крыши и кровельного материала с необходимыми характеристиками.

Использование материалов сайта при условии обязательной гиперссылки на данный ресурс.

Расчет деревянных элементов покрытия: обрешетки и стропильной ноги

1. Расчет несущих элементов покрытия

Стропильные ноги рассчитывают как свободно лежащие балки на двух опорах с наклонной осью. Нагрузка на стропильную ногу собирается с грузовой площади, ширина которой равна расстоянию между стропильными ногами. Расчетная временная нагрузка q должна быть расположена на две составляющие: нормальную к оси стропильной ноги и параллельно к этой оси.

2.1.1. Расчет обрешетки

Принимаем обрешетку из досок сечением 50´50 мм (r = 5,0 кН/м), уложенных с шагом 250 мм. Древесина — сосна. Шаг стропил 0,9 м. Уклон кровли 35 0 .

Расчет обрешетки под кровлю ведется по двум вариантам загружения:

а) Собственный вес кровли и снег (расчет на прочность и прогиб).

б) Собственный вес кровли и сосредоточенный груз.

1.Принимаем бруски 2-го сорта с расчетным сопротивлением Ru=13 МПа и модулем упругости Е=1´10 4 МПа.

2.Условия эксплуатации Б2 (в нормальной зоне), mв=1; mн=1,2 для монтажной нагрузки при изгибе.

4.Плотность древесины r=500 кг/м 3 .

5.Коэффициент надежности по нагрузке от веса оцинкованной стали gf=1,05; от веса брусков gf=1,1.

6.Нормативный вес снегового покрова на 1м 2 горизонтальной проекции поверхности земли S=2400 Н/м 2 .

Расчетная схема обрешетки
Сбор нагрузки на 1м.п. обрешетки, кН/м

где S — нормативное значение веса снегового покрова на 1 м 2 горизонтальной

поверхности земли, принимаемое по табл. 4 , для IV снегового рай-

m — коэффициент перехода от веса снегового покрова земли к

снеговой нагрузке на покрытие, принимаемый по п. 5.3 – 5.6 .

При загружении балки равномерно распределенной нагрузкой от собственного веса и снега наибольший изгибающий момент равен:

При углах наклона кровли a³10° учитывают, что собственный вес кровли и обрешетки равномерно распределен по поверхности (скату) крыши, а снег — по ее горизонтальной проекции :

Mx = M cos a = 0.076 cos 29 0 = 0.066 кН´м

My= M sin a = 0.076 sin 29 0 = 0.036 кН´м

Прочность брусков обрешетки проверяют с учетом косого изгиба по формуле:

где Mx и My — составляющие расчетного изгибающего момента относительно главных осей X и Y.

Ry=13 МПа — расчетное сопротивление древесины изгибу.

gn=0,95 — коэффициент надежности по назначению.

Момент инерции бруска определяем по формуле:

Прогиб в плоскости, перпендикулярной скату:

Прогиб в плоскости, параллельной скату:

где Е=10 10 Па — модуль упругости древесины вдоль волокон.

Проверка прогиба:

где

При загружении балки собственным весом и сосредоточенным грузом наибольший момент в пролете равен:

Проверка прочности нормальных сечений:

где Ry=13 МПа — расчетное сопротивление древесины изгибу.

gn=0,95 — коэффициент надежности по назначению.

Условия по первому и второму сочетаниям выполняются, следовательно принимаем обрешетку сечением b´h=0,05´0,05 с шагом 250 мм.

2.1.2. Расчет стропильных ног

Рассчитаем наслонные стропила из брусьев с однорядным расположением промежуточных опор под кровлю из оцинк. кр. железо. Основанием кровли служит обрешетка из брусков сечением 50


=0,25 м

=1,0 м

Район строительства – г. Вологда.

Расчетная схема стропильной ноги

Бруски обрешетки размещены по стропильным ногам, которые нижними

концами опираются на мауэрлаты (100

Производим сбор нагрузок на 1 м 2 наклонной поверхности покрытия, данные заносим в таблицу 2.2.

Таблица 2.2Сбор нагрузки на 1м.п. стропильной ноги, кН/м

где S — нормативное значение веса снегового покрова на 1 м 2 горизонтальной поверхности земли, принимаемое по табл. СНиП 4 , для IV снегового района S = 2,4 кПа;

m — коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие, принимаемый по п. 5.3 – 5.6 .

Производим статический расчет стропильной ноги как двухпролетной балки, нагруженной равномерно распределенной нагрузкой. Опасным сечением стропильной ноги является сечение на средней опоре.

Изгибающий момент в этом сечении:

Вертикальное давление в точке С, равное правой опорной реакции двухпролетной балки составляет:

При симметричной нагрузке обоих скатов вертикальное давление в точке С удваивается:

Раскладывая это давление по направлению стропильных ног, находим сжимающее усилие в верхней части стропильной ноги:

Растягивающее усилие в ригеле равно горизонтальной проекции усилия N.

Проверяем сечение стропильной ноги.

Из условия прочности при изгибе определяем требуемый момент инерции, вводя коэффициент 1,3 для возможности восприятия сечением продольной силы и момента.

Сечение Æ16см удовлетворяет требованиям. Wx=409,6 см 3 , Jx=3276,8 см 4 . Производим проверку сечения на сжатие с изгибом:

Карты и таблицы по снеговой и ветровой нагрузке

Главное отличие СП 20.13330.2016 от нормативов 2011 года — это радикальное увеличение снеговой нагрузки практически по всей территории России, за исключением некоторых территорий. Также была сильно переработана карта районирования по весу снегового покрова. Это связано с переходом на период расчета в 50 лет, который давно используется в европейских нормах. Это должно привести к значительному увеличению запаса прочности новых зданий, что особенно актуально на фоне возвращения зим с продолжительными снегопадами в некоторых районах страны. К сожалению, эти же изменения приводят к увеличению материалоемкости несущих конструкций и, как следствию, к заметному удорожанию строительства промышленных зданий, торговых центров и других масштабных объектов с плоскими кровлями и большим количеством перепадов высот, зенитных фонарей и парапетов.

Снеговые районы по СП 20.13330.2016

Снеговая нагрузка прямо зависит не только от типа здания и уклона кровли, но и от места строительства. Всего в Российской Федерации выделяют восемь районов с нагрузкой от 0,5 кН/м² в первом до 4 кН/м² в восьмом. При этом в горной местности при высоте над уровнем море более 500 м вводят поправки, которые дополнительно увеличивают нагрузку.

Таблица нормативного значения веса снегового покрова
Снеговые районыIIIIIIIVVVIVIIVIII
Sg, кН/м²0,51,01,52,02,53,03,54,0

Значения Sg допустимо брать не по таблице, а рассчитывать по данным гидрометеорологии в месте строительства. При этом его вычисляют по формул Sg = Sg,50/1,4, где Sg,50 — превышаемый в среднем один раз в 50 лет ежегодный максимум веса снегового покрова.

Карты снеговых районов

В приложениях СП 20.13330.2016 есть три карты:

  • основная карта снеговых нагрузок для всей территории РФ;
  • районирование по снеговым нагрузкам для острова Сахалин;
  • карта снеговых нагрузок для республики Крым.

Районирование по давлению ветра

Снеговая нагрузка прямо зависит не только от типа здания и уклона кровли, но и от места строительства. Всего в Российской Федерации выделяют восемь районов с нагрузкой от 0,5 кН/м² в первом до 4 кН/м² в восьмом. При этом в горной местности при высоте над уровнем море более 500 м вводят поправки, которые дополнительно увеличивают нагрузку.

Ветровая нагрузка на сооружение зависит не только от того, к какому району относится место строительства (их, как и в случае со снеговой нагрузкой, восемь), но и от высоты над уровнем земли. Поэтому основные данные для расчетов определяются по двум таблицам ниже.

Нормативное значение давления ветра
Ветровые районыIaIIIIIIIVVVIVII
w, кПа0,170,230,300,380,480,600,730,85

Нормативное значение w допустимо уточнять по показаниям местных метеостанций с 10-минутным интервалом осреднения и с периодом повторяемости 50 лет.

Коэффициент k(ze) для высот ze ≤ 300 м
Высота ze, мКоэффициент k для типов местности
АВС
≤50,750,50,4
101,00,650,4
201,250,850,55
401,51,10,8
601,71,31,0
801,851,451,15
1002,01,61,25
1502,251,91,55
2002,452,11,8
2502,652,32,0
3002,752,52,2

Примечание

В таблице три типа местности:

  • А — открытые побережья водоемов, сельские территории, включая местность с постройками высотой не более 10 м, тундра, степи, лесостепи, пустыни.
  • В — города, леса и другие местности, на которых равномерно расположены препятствия высотой более 10 м.
  • С — плотно застроенные городские районы, высота зданий и сооружений в которых свыше 25 м.

Карты районирования по давлению ветра

В приложениях СП 20.13330.2016 есть семь карт по давлению ветра:

  • основная карта ветрового давления для всей территории РФ;
  • районирование давлению ветра для острова Сахалин и Приморского края;
  • районирование давлению ветра для Камчатки;
  • районирование давлению ветра для Кольского полуострова;
  • районирование давлению ветра для территории Кавказа;
  • районирование давлению ветра для Калиниградской области;
  • районирование давлению ветра для республики Крым;

Читайте по теме:

Нормативный документ в удобном онлайн формате и возможностью скачать pdf-файл на компьютер.

СП 50.13330.2012 Тепловая защита зданий с изменением №1 в удобном онлайн формате и возможностью скачать pdf-файл.

Что это такое?

В нашей стране в зимнюю пору опасность представляют не только холода и пронизывающие ветры. Серьезный риск может быть связан со снеговой нагрузкой. Так называют фактор, оказывающий прямое воздействие на срок службы и надежность эксплуатации различных построек. Даже если зима сухая, давление от снега на кровлю и несущие конструкции может быть очень значительно; при увлажнении сила давления существенно нарастает.

Снеговая нагрузка позволяет четко рассчитывать:

  • кровлю;

  • стропила;

  • несущие стены;

  • фундамент здания.

Может возникнуть вопрос — что будет, если все же проигнорировать нормативную в СП по регионам или расчетную нагрузку от снежной массы. На первый взгляд, без таких нормативных актов строительство и ремонт зданий проводились веками и даже тысячелетиями. Однако надо учитывать, что именно невозможность точного расчета сильно вредила людям, и глупо отказываться от такого преимущества, которое есть у современных строителей и планировщиков. Рассчитывая несущие конструкции здания, все специалисты исходят из так называемого метода предельных состояний. В разряд этих состояний относят все события, когда кровельные элементы и другие части перестают исполнять свои функции (не могут сопротивляться новым воздействиям либо исчерпывают необходимый запас прочности).

Если он исчерпан, то здание практически немедленно складывается, обрушивается. Но даже если этого не произойдет, то эксплуатировать постройку дальше будет невозможно. Потребуется демонтаж поврежденных или изношенных конструкций. Понадобится строго полная замена всех кровельных материалов, не исключая металлочерепицы и профнастила. Также стоит отметить, что иногда под влиянием воздействующих на крышу сил образуются статические или динамические деформации, которые не разрушают конструкцию, однако, делают ее непригодной для использования.

В норме — и это четко прописывается и в ГОСТ, и в стандартах других стран — снеговая нагрузка рассчитывается по первому состоянию. Это позволяет подойти к проблеме максимально серьезно. Необходимо понимать, что подобная нагрузка на уровне кровли обычно больше, чем у земли. Это связано с доминирующим направлением ветра и уклоном кровли. На отдельных участках снежинки концентрируются в большей степени, чем на иных местах.

Значение снегового воздействия на 1 кв. м. кровельной поверхности составляет по районам (в Паскалях):

  • 1 — 500;

  • 2 — 1000;

  • 3 — 1500;

  • 4 — 2000;

  • 5 — 2500;

  • 6 — 3000;

  • 7 — 3500;

  • 8 — 4500.

Вот несколько примеров городов из каждого района с определенной нагрузкой по снегу:

  • 1-й Астрахань, Благовещенск;
  • 2-й Владивосток, Волгоград, Иркутск;
  • 3-й Великий Новгород, Брянск, Белгород, Владимир, Воронеж, Екатеринбург;
  • 4-й Архангельск, Барнаул, Иваново, Златоуст, Казань, Кемерово
  • 5-й Киров, Магадан, Мурманск, Набережные Челны, Новый Уренгой, Пермь;
  • 6-й вне густонаселенных мест;
  • 7-й Петропавловск-Камчатский;
  • 8-й вне густонаселенных мест.

Расчет постоянных и динамических нагрузок

Определяясь с уклоном односкатной крыши, вначале рассчитывают нагрузки, которые могут на нее приходиться. Бывают они постоянными и динамическими. К постоянным относят массу кровельного покрытия, дымоходы, антенны, тарелки и так далее – так как они всегда являются неотъемлемой частью крыши.

К динамическим или переменным нагрузкам относят такие, которые возникают с некоторой периодичностью. К ним можно отнести: снег, град, присутствие человека со всеми ремонтными инструментами и материалами. К этому еще можно добавить ветер, который способен срывать односкатные крыши из-за парусности кровельного покрытия.

Нагрузки, вызванные снеговыми осадками

Если представить, что угол односкатной крыши будет равняться 30º, в зимнее время на каждый квадратный метр покрытия будет прикладываться усилие в 50 кг. Это все равно, что на каждом квадратном метре будет сидеть по одному человеку.

Если же сделать уклон более чем на 45º, то, скорее всего, на такой крыше снег попросту не сможет задержаться (многое, конечно, зависит от шероховатости кровельного материала). Но для регионов России, расположенных на средней полосе со снегопадами средней интенсивности, достаточно уклона односкатной кровли в 30-35 градусов.

Допустимый минимальный уклон навеса для самостоятельного схождения снега равняется 10º. Максимальный же уклон равен 60º – сооружать крышу с более крутым углом нецелесообразно.

Владельцы односкатных крыш с недостаточным уклоном нередко берутся за лопату. Спасти может лишь площадь покрытия, так как с ее уменьшением, снижается и шанс прогиба кровельного материала.

Ветровые нагрузки

Все обстоит иначе в ветреных районах – с большими углами односкатные крыши из профнастила сооружать – категорически запрещается. К примеру, односкатной крыше с уклоном в 45 градусов приходится сопротивляться силе ветра, превышающей в 5 раз ту, которая действует на скат в 11 градусов. Исходя из этого, имейте в виду, что односкатную крышу сооружать нужно таким образом, чтобы ее низкая часть располагалась к подветренной стороне.

Смешанные нагрузки

Не забудьте дополнительно рассчитать для односкатной крыши и такие показатели, как сочетание кратковременных факторов с негативными непрекращающимися нагрузками. Имеются в виду критические величины, которые могут воздействовать на систему стропил. Многие, как ни странно, довольно часто не учитывают этот фактор, руководствуясь тем, что если крыша выдержит снег, значит, выдержит и любое воздействие ветра.

А представьте, что нескольким людям придется в сильный снегопад под порывами ветра взобраться на крышу. Сможет ли она одновременно выдержать нескольких человек, снежные осадки и сильный ветер? В такие-то моменты и случаются разного рода неприятные происшествия.

Расчетная снеговая нагрузка

Нормативное значение только основа для расчета реально возможного веса снега. Просто использовать нормативное значение для расчета прочности нельзя, так как:

  • скаты крыши могут быть наклонными, снег будет разложен на большей площади;
  • ветра, сдувающие снег с кровли, в каждой местности свои;
  • окружающие строения изменяют влияние ветров;
  • теплопроводность крыши может привести к ускоренному таянию и снижению веса.

Для проектирования крыши с необходимой и достаточной надежной конструкцией следует учесть все факторы, влияющие на реальную ситуацию.

Формула расчета

Обязательная для применения проектировщиками формула вычисления снеговой нагрузки дана в СП 20.13330.2016 и выглядит следующим образом: S 0 = c b c t µ S g.

При расчете нормативная нагрузка S g умножается на три коэффициента:

  • µ – коэффициент, учитывающий угол наклона ската крыши по отношению к горизонтальной поверхности.
  • c t – термический коэффициент. Зависит от интенсивности выделения тепла через кровлю.
  • c b – ветровой коэффициент, учитывающий снос снега ветром.

Присутствие в формуле коэффициентов определяет зависимость результата от некоторых условий.

Определение коэффициентов

Рассмотрим значения коэффициентов применительно к зданиям с габаритными разменами менее 100 метров и без сложных кровельных форм. Для крупногабаритных зданий или при ломаных рельефах кровли применяются более сложные расчеты.

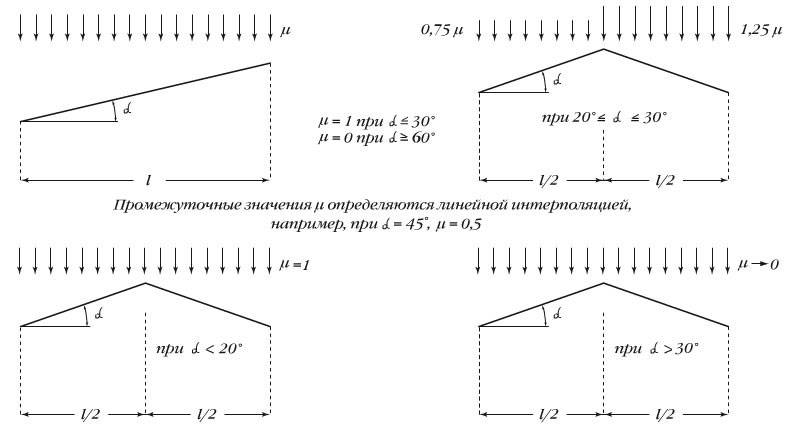

Зависимость величины снежного давления на квадратный метр от угла наклона ската крыши объясняется тем, что:

  1. На плоских или слабонаклоненных кровлях снег не сползает. Коэффициент µ равен 1,0 при наклоне ската до 25°.
  2. Расположение кровли под углом к горизонтальной поверхности приводит к увеличению площади кровли, на которую выпадает норма снега для горизонтального квадрата. Коэффициент µ равен 0,7 на углах 25° – 60°.
  3. На крутых поверхностях осадки не задерживаются. Коэффициент µ равен 0, если наклон более 60° (нагрузка отсутствует).

Введение в формулу термического коэффициента c t позволяет учесть интенсивность таяния снега от выделения тепла через кровлю. Как правило, кровельный пирог здания проектируют с минимальными потерями тепла в целях экономии, а коэффициент c t при расчетах принимают равным 1,0. Для применения пониженного значения коэффициента 0,8 необходимо, чтобы на здании было неутепленное покрытие с повышенным тепловыделением с наклоном кровли более чем 3° и наличием действенной системы отвода талых вод.

Ветер сносит снег с крыш, снижая давящий на конструкцию вес. Ветровой коэффициент c b можно понизить с 1,0 до 0,85, но только в том случае, если выполняются условия:

  1. Есть постоянные ветра со скоростью от 4 м/с и выше.
  2. Средняя зимняя температура воздуха ниже 5С.
  3. Угол ската кровли от 12° до 20°.

Рассчитанное значение перед применением в проектных решениях умножают на коэффициент надежности γ f = 1,4, обеспечивая компенсацию теряющейся со временем прочности материалов конструкций.

Пример расчета нагрузки

Расчет снеговой нагрузки на кровлю проведем для здания, которое проектируется для строительства в Хабаровске. По карте определяем категорию района – II, по категории узнаем максимальное нормативное значение – до 120 кг/м 2 . Здание проектируется с двускатной крышей под углом 35 ° к поверхности. Значит, коэффициент µ равен 0,7.

Предполагается наличие в здании мансарды и применение эффективных теплоизолирующих материалов кровельного пирога. Коэффициент c t равен 1,0.

Здание будет построено в городе, этажность не превышает окружающие строения, расположенные на расстоянии двух высот здания. Коэффициент c b следует принять равным 1,0.

Таким образом, расчетное значение равно: S 0 = c b c t µ S g =1,0*1,0*0,7*120 =94 кг/м2

Для расчета прочности, и не только конструкции крыши, но и фундамента, несущих элементов строения, применяем коэффициент надежности 1,4, получив для проектных вычислений значение 131,6 кг/м2.

Воздействие на стропила и кровельное покрытие

Расчет нагрузок на стропила и кровлю складывается из двух слагаемых:

  • Постоянная нагрузка. Это — собственный вес стропил и кровельного покрытия, утеплителя и гидроизоляции, всех элементов крыши.
  • Временная нагрузка. Учитываются длительные или кратковременные усилия разной направленности, вызываемые весом снега в зимний период, воздействием ветра и т.п.

Постоянная нагрузка определяется суммированием веса всех элементов, присутствующих на крыше, причем учитывается и полезная нагрузка — вес расширительных баков, обшивки чердака, окон или иных предметов, нагружающих крышу и подкровельное пространство.

Если для постоянных нагрузок расчет не выглядит чем-то сложным, то учесть природные факторы будет сложнее. Потребуются данные о преобладающих направлениях и силе ветра, случаях ураганных шквалистых проявлений, количество снега в зимнее время, его качественные показатели — сухой снег намного легче, чем мокрый.

Расчет снеговой нагрузки производится по формуле:

S = Sg * µ

где Sg — вес снега на 1 кв м плоскости, выпадающий в данной местности.

µ — поправочный коэффициент, учитывающий угол наклона кровли (для плоских крыш до 25° он равен 1, для более крутых — 0,7).

При наклоне кровли от 60° и выше вес снега не учитывается.

Ветровая нагрузка вычисляется так:

W = Wo * k

Wo — нормативный показатель силы ветра для данной местности.

k — поправочный коэффициент, учитывающий тип местности и высоту над землей.

Обе формулы показывают нагрузку на 1 кв.м., для получения полного значения надо результат умножить на площадь крыши.

Следует также понимать, что данные расчеты не всегда учитывают предельные нагрузки или частные случаи — например, скопления снега или единичные сильные порывы ветра, нетипичные для данной местности, но иногда случающиеся. Для того, чтобы иметь гарантию прочности, надо принимать нагрузку с запасом в 15% — 20% от расчетной.

Снеговая нагрузка

Снежный покров, образующийся в зимние периоды на крыше дома, оказывает на нее определенное давление. Чем севернее район, тем больше снега. Кажется, что и угроза поломок выше, но стоит быть более осторожным при проектировании дома в районе, где происходит периодическая смена температур, способная вызвать таяние снега и последующее его промерзание. Средний вес снега 100 кг/м3, а вот в сыром состоянии он может достигать 300 кг/м3. В таких случаях снеговая масса может стать причиной деформации стропильной системы, гидро- и теплоизоляции, что повлечёт за собой протечки кровли. Такие погодные условия скажутся и на быстром и неравномерном сходе снегового покрова с крыши, что может быть опасным для человека.

Чем больше уклон кровли, тем меньше снеговых отложений на ней будет задерживаться. Но если ваша кровля имеет сложную форму, то в местах стыка кровли, где образуются внутренние углы, может собираться снег, что будет способствовать образованию неравномерной нагрузки. Лучше устанавливать снегозадержатели в районах, где количество осадков достаточно велико, чтобы снег, собравшийся возле края карниза, не мог повредить систему водостока. Уборку снега можно осуществлять самостоятельно, но этот процесс нельзя назвать стопроцентно безопасным.

Для того, чтобы обеспечить безопасный сход снега и предотвратить образование сосулек, применяют систему кабельного обогрева. Ей можно управлять автоматически или вручную. Зависит от вашего желания и выбора. Нагревательные элементы такой системы располагают по всему краю крыши перед водосточным желобом.

Для России значение снеговой нагрузки будет зависеть от района строительства. Определить, какой вес снегового покрова будет в вашем районе, поможет специальная карта.

Технология расчета снеговой нагрузки: S=Sg*m, где Sg — расчётное значение веса снегового покрова на 1м2 горизонтальной поверхности земли, принимаемое по таблице, а m – коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие.

Расчётное значение веса снегового покрытия Sg принимается в зависимости от снегового района Российской Федерации.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
