Как подобрать инструменты для натяжных потолков?

Область применения оборудования

Хотя ТВЧ-устройство имеет довольно узкое назначение, с его помощью можно производить спаивание не только полотен изготовленных из поливинилхлорида, но и массу других материалов. На станках ТВЧ можно изготавливать массу вещей. Вот только некоторые из них:

• автомобильные подушки безопасности;
• шатры;
• всевозможные тетрадные обложки;
• баннерные продукты;
• коврики под мышку;
• игрушечные упаковки;
• пляжные сумки;
• отдельные виды обуви;
• палатки;
• пляжные зонты;
• изделия из брезента;
• надувные изделия;
• автомобильную обивку;
• надувные лодки, бассейны и т.д.

Список довольно внушительный, не правда ли?

В то же время есть материалы непригодные для спайки на ТВЧ-станке. К ним относятся:

• полистиролы;
• полипропилен;
• полиэтилен.

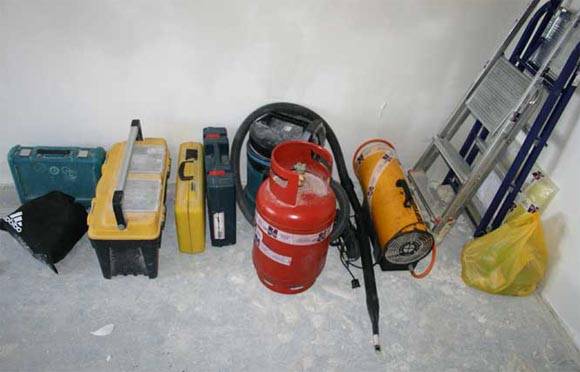

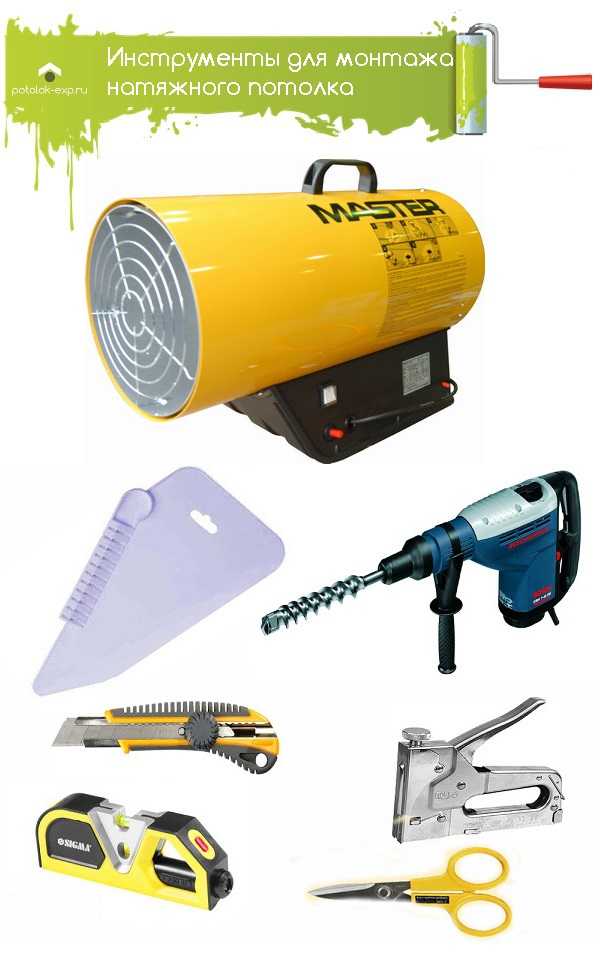

Инструменты для установки натяжного потолка

После того, как будет собрана потолочная конструкция, необходимо выполнить установку натяжного полотна. Для этой работы есть свой перечень необходимых инструментов и специального оборудования:

ТЕПЛОВАЯ ПУШКА

Это обязательный инструмент, применяемый во время монтажа ПВХ полотна. Тепловой пушкой разогревается пленочное полотно натяжного потолка. Температура нагрева должна быть в пределах 60 градусов, чтобы оно стало эластичным и хорошо тянущимся.

После нагревания полотно растягивают и закрепляют в профиль, допуская некоторое провисание. Полотно остывает, происходит его сжатие и более сильное натяжение и, как результат, получается идеально ровная поверхность.

Тепловые пушки, которые можно использовать для установки натяжных потолков, бывают нескольких видов:

• газовые;
• дизельные;
• электрические.

Дизельная тепловая пушка отличается компактностью и высоким КПД, но имеет два серьезных недостатка:

• запах продуктов горения;
• высокую стоимость.

В основном, из-за отвратительного запаха, профессиональными монтажниками не используется этот прибор.

Электрические тепловые пушки стоят тоже дорого, но не выделяют неприятный запах. Однако, высокое энергопотребление – это существенный недостаток этого оборудования, поэтому здесь понадобится портативная электростанция, обеспечивающая тепловую пушку электричеством.

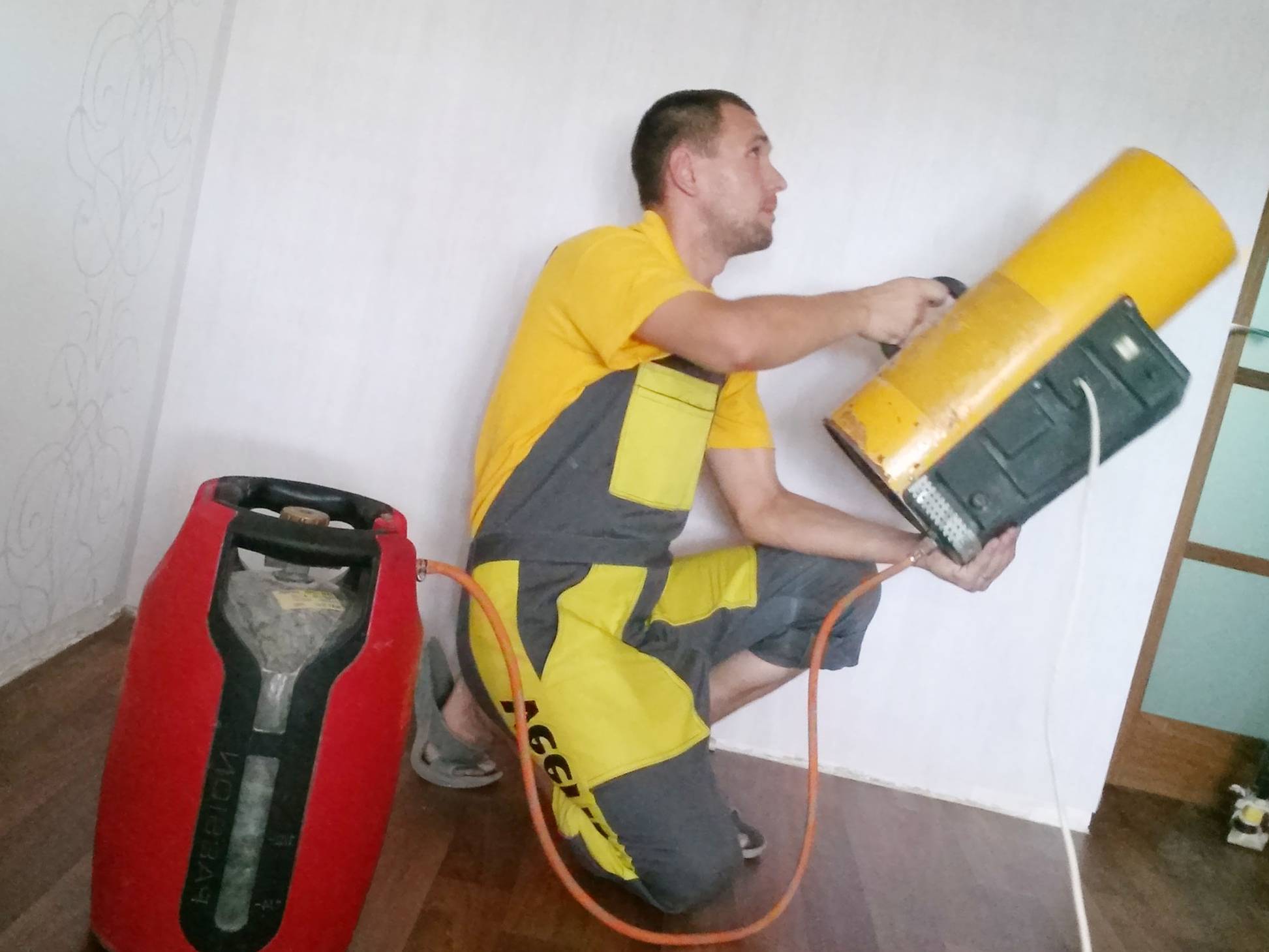

Чаще всего, профессионалами — установщиками используется газовая тепловая пушка. Она является, по сути, основным инструментом для монтажа натяжной конструкции с пленочным полотном, и требует наличия навыков работы с ней, а также соблюдения определенных правил по технике безопасности. Для установки тканевых полотен в этом оборудовании нет необходимости.

Пушка работает на сжиженном газе и соединяется с газовым баллоном при помощи шланга. Длина шланга должна быть не менее 10 метров, так как во время установки полотна происходит нагревание помещения, и, в целях безопасности, газовый баллон должен находиться на определенном расстоянии от тепловой пушки, как минимум в соседней комнате.

Опытные монтажники делятся опытом в вопросе, под какой размер комнаты, используется какая пушка. Например, для комнаты размером в пределах 20 кв. метров достаточно пушки мощностью 15 кВт. А если комната размером больше 20 кв. метров и с высокими потолками, более чем 3,5 метров, то понадобится агрегат мощностью не менее 30 кВт.

Учитывая достаточно высокую стоимость этого прибора, его можно оформить в аренду, потому что, кроме как для установки натяжного пленочного полотна, в хозяйстве в нем больше не будет необходимости.

ГАЗОВЫЙ БАЛЛОН

Очень ответственно необходимо подходить к подбору газового баллона. Опытные монтажники рекомендуют применять металлокомпозитные баллоны.

Есть разновидность баллонов, где стоят китайские вентили со встроенным клапаном сброса газа. Это значит, что когда в баллоне увеличится давление, то сброс газа будет происходить самопроизвольно, прямо в комнате, где происходят работы. Это крайне опасно, потому что во время установки натяжных потолков монтажники работают с открытым огнем от тепловой пушки. Эти баллоны, однозначно, не подходят для работ по монтажу натяжных потолков. В крайнем случае, пусть это будет обычный металлический баллон, но безопасный.

СПЕЦИАЛЬНЫЕ ПОДВЕСЫ

Специальные подвесы для полотна монтажники называют «крокодилами». Их используют, когда натяжное полотно растягивается по углам комнаты, и, благодаря ним, полотно фиксируется в подвешенном состоянии. Для небольших по размеру полотен достаточно 3-4 штуки, а если помещение большое, то может потребоваться до 10 штук. Такую же функцию могут выполнить сварочные зажимы. Некоторые специалисты предпочитают именно зажимы, за счет того, что они лучше и крепче держат.

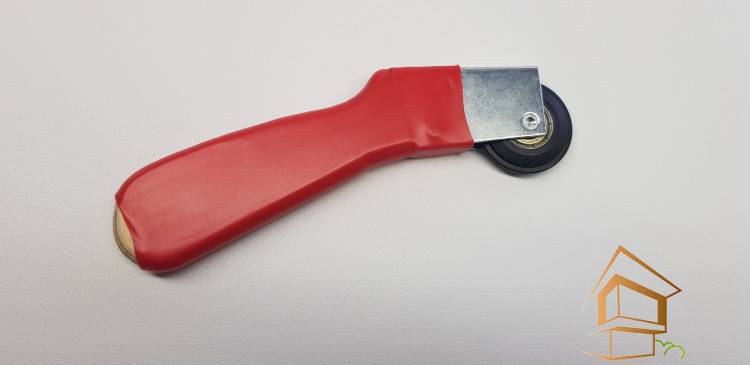

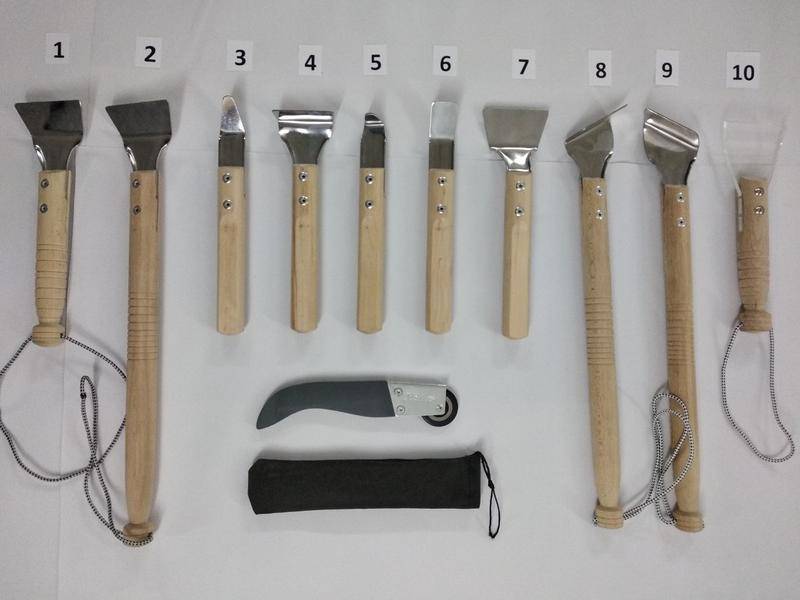

ЛОПАТКА

Лопатками монтажники заправляют полотно в профиль. Этот инструмент безо всяких отличительных особенностей, поэтому выбирать можно тот, который окажется более удобным. Лопатку можно сделать из малярного шпателя. Шпатель подойдет прямой, а также узкий для труднодоступных мест.

Технологический процесс производства натяжных потолков

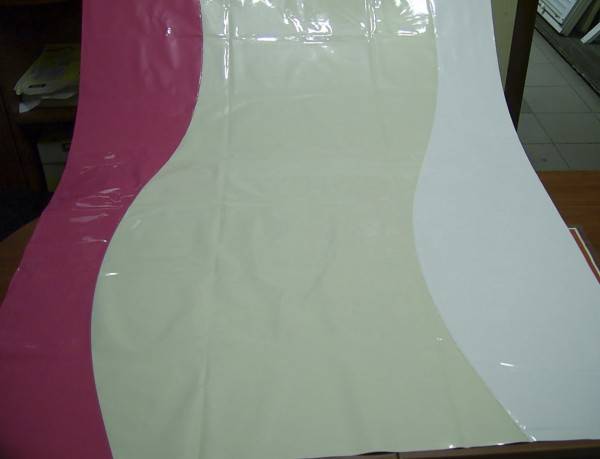

1) Раскрой полотна

По заранее проведенным замерам, делается выкройка полотна. Чертеж выкройки формируется в специальной компьютерной программе. Специалист-раскройщик подготавливает все составляющие будущего потолка, раскраивая полотно точно по чертежу. Стандартная ширина рулона немецкой пленки ПВХ – 1,3-1,8 м, если конструкция потолка предусматривает большую площадь, потребуется спайка вырезанных кусков.

2) Спайка швов

С помощью сварки высокой частоты шов получается малозаметным и крепким, на матовой пленке его практически не видно. Выкройка укладывается на нижний пресс сварочной поверхности электродов. В момент опускания верхнего пресса с электродной полосой, запускается генератор ТВЧ, между электродами образуется рабочий конденсатор. Под воздействием высокочастотной энергии, термопластичный материал мгновенно нагревается изнутри, молекулярный состав тканей становится подвижным, преобразовывая два отреза в монолитное единое целое.

По окончании сварки, генератор отключается, пленка под давлением мгновенно охлаждается, после чего верхняя плита поднимается.Самые прочные швы достигаются при коротком сварочном цикле (время спайки 2-3 секунды), для чего необходимо использовать мощный генератор.

3) Приваривание гарпуна

Гарпун – это гибкая пластина из жесткого пластика, специальная конструкция-замок по периметру пленки, который вкладывается в багет и позволяет осуществить надежное крепление потолочной конструкции. С помощью гарпунной установки можно, при необходимости, разобрать потолок (например, при сильном заливе или для подключения светодиодной системы). С помощью станка ТВЧ, гарпун приваривается к краю полотна пленки.

4) Контроль качества и упаковка

Все швы после спайки проверяются вручную. Пленка переслаивается специальной воздушно-пузырьковой пленкой, чтобы избежать деформаций при транспортировке и упаковывается.

Устройство ТВЧ-станов

Основу станков ТВЧ составляют следующие механизмы:

• система подавления электродуги. При появлении дуги натяжное полотно попросту может быть испорчено в результате прожигания. Также есть вероятность выхода из строя сварочного электрода. Вмонтированная в станок система в автоматическом режиме регулирует работу генератора, снижая его мощность тогда, когда есть вероятность искрообразования, предшествующего появлению электрической дуги;
• устройство для подавления помех. На станок установлены подавитель выскочастотного магнитного рассеивания и устройство, стабилизирующие частоты и, таким образом, препятствующее утечкам вредоносного электромагнитного излучения, образующего помехи в работе некоторых электрических приборов и станков, расположенных в том же помещении. Подавитель, попросту говоря, экранирует рабочее пространство отдельно взятой ТВЧ-установки;
• механизм предохранения. Нестабильное напряжение в сети может спровоцировать отключение оборудования или еще более серьезные проблемы. Для предотвращения подобных ситуаций на станке есть защитный механизм. Защитное реле в случае скачка напряжения способно сохранить работоспособность лампы генератора и блока питания;
• механизм сваривания. Его работа основана на диэлектрическом нагревании спаиваемых полотен, между которыми устанавливается контакт. Процесс сварки может выполняться с применением дополнительных присадок или без них. Сварка током высокой частоты возможна лишь в том случае, когда показатель диэлектрических потерь материала больше уровня 0,01. Это как раз и характерно для ПВХ. Когда есть необходимость соединить посредством сварки материалы, имеющие более низкое значение коэффициента диэлектрических потерь, на их поверхность наносится поливинилхлорид или полиуретан и выполняется контактно-диэлектрическая сварка;
• механизм привода. Большая часть установок для сваривания натяжных потолков оборудована приводами двух видов — пневматическим и ножным. Пневматический привод считается более предпочтительным, так как он позволяет производить более точную регулировку давления и минимизировать случайные ошибки персонала.

Можно ли открыть свой бизнес?

Основное оборудование для производства натяжных потолков – это ТВЧ станки, надёжность и качество которых определяется той работой, которую они выполняют, то есть, склеивание полотен из поливинилхлорида для натяжных потолков. Чем менее заметен шов, тем выше качество такого станка, так как это и есть его основная функция. Некоторые российские производители делают акцент на азиатских поставщиках оборудования, так как оно значительно дешевле европейского, но при этом может потеряться качество производства натяжных потолков (см. Натяжные потолки — бизнес-план производства из ПВХ пленки).

Целесообразность

Сварочная ТВЧ машина

Производство натяжных потолков в Европе началось примерно лет десять назад и это сразу же стало довольно прибыльным бизнесом, так как их качество плюс скорость монтажа сразу покорили сердца многих квартировладельцев. Оборудование для монтажа натяжных потолков стало следующим прибыльным звеном в этой цепочке и его производство подхватили азиатские предприниматели. Так что для запуска производства на данный момент нужны только финансовые ресурсы – всё остальное можно купить.

Несмотря на мощный европейский рынок по производству поливинилхлоридных натяжных потолков ниша всё же осталась и довольно-таки немалая, так что этот бизнес с успехом внедряется российскими предпринимателями. Некоторая проблема возникает в менталитете отечественного покупателя, так как импортное производство рядовой потребитель ценит выше и зачастую незаслуженно. Ломать стереотипы можно и нужно, но для этого необходимо качественное оборудование для изготовления натяжных потолков (см. Договор на установку натяжных потолков – гарантия их качества).

И опять же может сработать вложенная неприязнь к так называемой «китайщине», но на этот раз не у потребителя, а у производителя продукции. Так как оборудование для натяжных потолков азиатского производства стоит дешевле, но есть опасения в отношении его качественных характеристик (см. Бельгийские натяжные потолки: производители, цены и особенности монтажа). Вот и получается, что на станки «белой» сборки денег не хватает, а китайские покупать – страшно. Но это уже ярлык. То есть ТВЧ станки, сделанные в КНР ничуть не хуже европейских, с одной лишь оговоркой – есть дешёвый товар, и есть качественный товар.

Открыть свой бизнес?

Оборудование для для изготовления натяжных потолков

Попробуем разобраться в том, что же понадобится для открытия своего бизнеса и, как вы сами понимаете – это оборудование производства натяжных потолков. Самое основное в таком оборудовании ТВЧ станки и стоимость одного однопостового станка будет составлять примерно 300 тыс. рублей, а двухпостового – 350 тыс. К тому же для производства понадобится воздушный компрессор, стоимостью до 15 тыс. рублей.

• Электрооборудование на этом не заканчивается, так как для подключения станков потребуются кабели и автоматы, общей стоимостью около 10 тыс. рублей. Кроме этого нужны столы — один-два стола для раскройки материала и столы для его подачи к станку. Понадобится также стол для упаковки с подогревом и стеллажи для хранения продукции.
• Итак, мы выходим на сумму порядка 50-80 тыс. рублей, но сюда не включены издержки за аренду помещения и наше русское «подмазать».
• До 5 тыс. рублей вам придется потратить на различные уголки, ОСП и подкладочный материал. А вот для производства первой партии продукции вам уже понадобится поливинилхлоридная плёнка, ПВХ багет, гарпун и вставки. Для того чтобы всё это упаковать, нужно приобрести коробки, скотч и плёнку с воздушными пузырьками и вся первая партия, вместе с упаковкой, вам обойдётся до 100 тыс. рублей.
• Произведём несложный расчёт — возьмём ПВХ немецкого производства по 60 руб. за 1м2. ПВХ багет имеет стоимость 22руб/м погонный, а вставки – 10руб/м погонный. Но это расценки на виниловую плёнку импортного производителя с российской фурнитурой. Но есть прогнозы, что поливинилхлоридная плёнка отечественного производства в ближайшие несколько лет полностью вытеснит импортную продукцию. В связи с тем, что уже не уступает ей по качеству и стоит гораздо дешевле.

Если вы планируете создать небольшой цех, то, скорее всего, вы также займётесь и монтажом, следовательно, вам понадобится и техника для установки натяжных потолков. Основным элементом такого оборудования является тепловая газовая пушка, и её цена может быть от 5 до 30 тыс. рублей.

Тепловая газовая пушка

Станки для производства натяжных потолков

Идеальным вариантом может стать линия по производству ПВХ профилей «Микросан», (Турция). Для перемешивания массы отведено время в 15 мин.

Италия представлена на нашем рынке оборудования , «Ариостея», смешивание массы до оптимальной консистенции происходит за 6-8 мин.

Качественные станки и линии продает Германия, марки «МТА», в которых тщательно и равномерно перемешаются все ингредиенты за 5 мин.

Для сваривания пленки вполне подойдут станки Weldech (Тайвань), недорогие и качественные: ТВЧ-станок с одним столом и одним генератором или ТВЧ-станки с одним генератором и двумя рабочими постами.

1 Применение ТВЧ в промышленности

Токи высокой частоты – это токи, в которых число колебаний за одну секунду достигает одного миллиона. Напряжение в станках ТВЧ может быть от одной тысячи до нескольких сотен тысяч вольт.

Устройства ТВЧ широко используют в промышленности.

• с помощью ТВЧ в индукционных печах происходит плавление любого металла. Удобство данного метода состоит в том, что применяться он может в условиях полного вакуума. Это позволяет избежать окисления и загрязнения металлов;
• с помощью высокочастотных токов производят закалку металла. Особенность такой закалки состоит в том, что закаляется лишь оболочка изделия, внутренняя часть остается пластичной. Это защищает металл от хрупкости;
• с помощью устройств ТВЧ сваривают некоторые детали в автопромышленности.;
• в медицине высокочастотные токи применяются для лечения кожных заболеваний, методом улучшения кровообращения в капиллярах, суставов, позвоночника, прогревания внутренних органов;

Последним изобретением на основе высокочастотных токов стал станок по сварке натяжных потолков из ПВХ. Это устройство мы рассмотрим подробнее.

1.1 Устройства ТВЧ для устройства натяжных потолков ПВХ

Натяжные потолки сегодня по праву занимают одно из первых мест во внутренней отделке дома. Они обладают высокими эстетическими качествами, довольно быстро монтируются, позволяют скрыть потолочные коммуникации. К тому же на натяжных полотнах могут быть нанесены узоры, рисунки и, даже, собственные фотографии.

Станок ТВЧ отличается высокой скоростью выполнения сварки натяжных потолков

С помощью расцветки и формирования полотен дизайнеры решают вопросы визуального увеличения пространства, искусственного точечного освещения помещений и многое другое.

Шов на натяжных потолках из ткани или ПВХ должен быть:

• прочным. Полотно на потолке имеет достаточно высокий коэффициент натяжения. Поэтому шов на ткани или ПВХ должен быть настолько прочным, чтобы не разорвался и не потянулся ни при монтаже, ни со временем;
• незаметным. Прелесть натяжных потолков заключается именно в том, что они выглядят как единое полотно из красивой ткани. Любые загибы или сварочные швы значительно снизят эстетичность интерьера.

Шов, выполненный на стенке ТВЧ является прочным и имеет эстетичный вид

Именно эти две задачи можно безупречно решить с помощью аппарата ТВЧ для натяжных потолков.

1.2 Устройство

Станки ТВЧ состоят из следующих механизмов:

1. Механизм подавления электродуги. В случае появления искр или, как следствие, электрической дуги, свариваемое полотно может прогореть. К тому же есть вероятность выхода из строя самого сварного электрода. Поэтому станок оснащен автоматическим регулятором, который снижает мощность генератора, в случае опасности возникновения искр.
2. Механизм для подавления помех. Поскольку высокочастотные токи создают собственное высокое магнитное поле, но при этом чувствительны к другим магнитным полям, станок оснащен экраном, создающим, своего рода, защитный купол над отдельно взятым ТВЧ устройством.
3. Предохранительное устройство защищает станок от перепадов напряжения в электросети.
4. Сварное устройство. Данный механизм соединяет ПВХ полотна посредством диэлектрического нагревания.
5. Механизм привода. Большинство станков оснащены приводами двух типов: ножным и пневматическим. Пневматический привод является более точным и более безопасным, поскольку позволяет уберечь станок и полотно от пережима и прочих ошибок обслуживающего персонала.
6. Кроме этого каждый станок предусматривает наличие инвертора, который, собственно, и генерирует высокочастотные токи.

Все эти механизмы устанавливаются на станину, представляющую собой стол. Такая станина позволяет удобно уложить полотно для сварки и избежать изгибов или искривлений.

1.3 Принцип работы

Принцип работы ТВЧ станков для натяжных потолков основывается на диэлектрическом нагреве двух полотен, контактирующих между собой. В процессе сварки в отдельных случаях могут использоваться присадочные материалы.

Такие устройства позволяют производить спайку:

• быстро;
• равномерно;
• надежно;
• прогревая лишь конкретные точки.

Станок ТВЧ JL-5000FA для натяжных потолков

Процесс спайки производится посредством двух электродов, через которые и проходит диэлектрический ток.

Спайка может производиться тремя способами:

• встык;
• внахлест;
• Т-образным швом.

ТВЧ станки производства Китай для ПВХ в промышленности применяют не только для пайки натяжных потолков. С их помощью изготавливают:

• подушки безопасности для автомобилей;
• детские надувные мячи и круги;
• пляжные горки и аттракционы, типа «банана»;
• пляжные сумки и матрацы, и прочие изделия из ПВХ.

Как сделать газовую горелку

На схеме ниже вы можете увидеть, как именно изготавливается газовая горелка. Для такого устройства потребуются следующие компоненты:

1. Корпус, который выполняется в виде двойного усеченного конуса. Для его изготовления потребуется высокопрочная сталь.
2. Конфузионный раструб, выполняемый из стали Х18Н9Т, устойчивой к воздействию высоких температур и открытого пламени.
3. Головки для подведения к месту работ природного либо сжиженного газа, а также воздуха под требуемым давлением.
4. Устья.
5. Регуляторы, позволяющие настраивать количество газа и воздуха в смеси.

Полуторадюймовые трубы и листовая жаропрочная сталь помогут выполнить основные элементы устройства. Для этой цели применяется сварка в среде аргона, но можно также использовать флюс, который защитит шов от воздействия кислорода и быстрой коррозии. В качестве труб для подведения газа и воздуха берем обычные рукава высокого давления. Главное – правильно подобрать их диаметр. Соединение с корпусом осуществляется посредством металлических хомутов.

Чтобы исключить утечку газа, а также снижение давления, потребуются надежные уплотнительные элементы. Их можно сделать из резины, выдерживающий агрессивные химические воздействия.

Производство натяжных потолков

Идея современных натяжных потолков родилась в 60-е годы. Но наибольшего развития этот вид отделки потолков получил в Европе к концу 80-х годов и до сих пор пользуется заслуженной популярностью.

Во Франции законодателем моды на натяжные потолки стала компания BARRISOL, которая во многом является прародителем и разработчиком технических решений используемых при изготовлении и монтаже натяжных потолков по сей день. Названия некоторых торговых марок (фабрик) всегда будут у нас на слуху, так как и на сегодняшний день, успешно работают, ведут новые разработки материалов и технологий, имеют свои представительства в России, а ряд их продуктовых линеек являются эксклюзивными. К этим фабрикам можно отнести BARRISOL и NEW MAT.

Какой станок лучше выбрать

При покупке оборудования целесообразно исходить из:

• целей, для которых будет использоваться агрегат;
• размера стартового капитала;
• площади производственного помещения;
• рынка сбыта;
• возможности приобретения комплектующих и выполнения ремонта.

Выбор станка Zemat целесообразен при достаточном количестве денежных средств и наличии высокого спроса на натяжные потолки. Большие затраты будут оправданы возможностью получения сверхкачественного шва и комфортными, безопасными условиями работы. Польский станок советуют приобретать неспециалистам, так как эта модель является самой беспроблемной. Предварительно следует изучить потребительский рынок: будет ли возможность реализовать полотно по более высокой цене, чем изготовленное на RG 4000TA или 2П-3.2.

Станок PWN-4000FA по своим характеристикам занимает промежуточное положение между европейскими и китайскими моделями. Надежная работа таймеров времени сварки, конденсатора, системы подачи воздуха, блока защиты от пробоя обеспечивается при соблюдении требований эксплуатации.

Станки китайского производства следует приобретать при необходимости сэкономить на покупке. Усовершенствованная модель RG4000TA по качеству швов может конкурировать с европейскими и тайваньскими. Комплектующие к ней обойдутся дешевле. ТВЧ-станок 2П-3.2 является оптимальным соотношением цены и качества. Китайское оборудование быстрее окупается, поэтому пользуется спросом и отмечается положительными отзывами.

Отечественная модель Мечта-600 подойдет тем, кто решил заняться приваркой гарпуна к материалу. Этот станок резонно приобрести предпринимателям, у которых уже есть однопостовый агрегат для спайки ПВХ-пленки, например, польский ZDS4P. Можно также скооперироваться с владельцем такой модели. Выпускаемое полотно будет конкурентоспособным в силу низкой себестоимости. Само производство окажется высокорентабельным.

Тонкости монтажа

Каждый вид натяжных потолков имеет свои особенности и определенные тонкости установки. Предварительно необходимо сделать замеры и подобрать нужного размера полотно.

В месте установки потолочной конструкции следует выполнить подготовительные работы:

В точках крепления системы нужно сосредоточить внимание на прочности стен.
В комнате перед установкой натяжных конструкций следует вначале провести необходимую отделку стен плиткой или гипсокартоном, если таковая предусматривается. При установке багета требуется убедиться, что основание расположено в единой плоскости.
В случае капитального ремонта в данном помещении необходимо обязательно избавиться от мусора и провести систему проводки.
Процесс монтажа предусматривает высокую температуру воздуха в помещении

Данное условие обязательно, так как это гарант максимальной ровности и гладкости ПВХ полотна, а также предотвращения появления складок на поверхности.

Выполнив все перечисленные условия и определившись с цветом и фактурой материала, можно смело приступать к работе.

Первым делом необходимо тщательно очистить поверхность основания от следов старой побелки, краски или штукатурки во избежание осыпания прежнего покрытия. Этот процесс легко осуществляется своими руками. Затем по периметру помещения устанавливается багет, иногда дополненный реечным профилем. В прогретой до 60°С комнате натянутое ПВХ-полотно фиксируется в багете. Покрытие натягивается по мере остывания, создавая идеально гладкую и ровную поверхность.

Процесс натяжения потолка нужно осуществлять только абсолютно чистыми руками. Полотно необходимо равномерно распределить по всей поверхности посредством подтягивания от центра к углам, затем последовательно зафиксировать по периметру.
