Виды кабель-каналов
Кабель-канал – это электротехническое устройство, выполненное в виде короба, используемое для прокладки электрических проводов и кабелей. В зависимости от материала, который использовался при изготовлении, кабель-каналы бывают:
Из алюминия – способны выдерживать значительные внешние нагрузки. Используются в различных классах помещений и способах установки (напольная, подвесная, по элементам строительных конструкций);
Алюминиевый кабель-канал сечением 90х50 мм белого цвета с крышкой
Из оцинкованной стали – имеют способность выдерживать внешние нагрузки. Используются, как правило, при устройстве электрических сетей предприятий и технических помещений;
Металлические кабель-каналы выполняются из листового и перфорированного листа
Из пластика – используются в жилых и административных зданиях. Монтируются по строительным конструкциям (стены, потолок).
Кабель-каналы из пластика выпускаются различных размеров и цветов
По прочим параметрам, данные изделия подразделяются:
По геометрическим размерам:

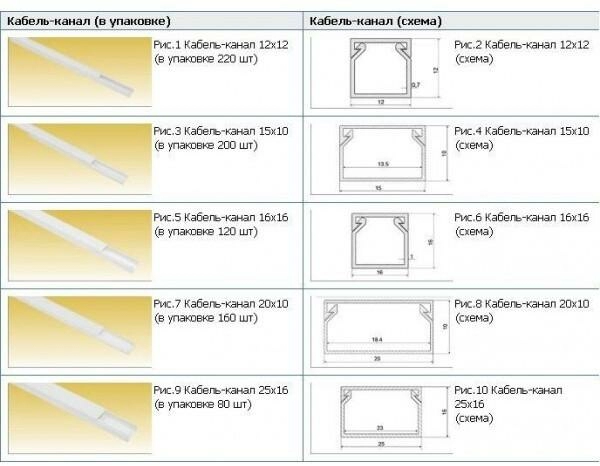

Типовые сечения, при изготовлении из пластика:
- 10х10, 10х12, 10х20 и 10х30 мм;
- 12х12 и 12х16 мм;
- 16х16 и 16х20 мм;
- 20х20 и 20х25 мм;
- 25х25 и 25х40 мм;
- 40х16, 40х40 и 40х60 мм;
- 60х80 и 60х100 мм.
Сечение может быть и больших размеров, это касается конструкций из алюминия и оцинкованной стали, а также пластиковых изделий специального использования (для напольной прокладки).
- По назначению:
- Используемые для прокладки групповых линий;
- Используемые для прокладки магистральных линий.
- По форме:
- Линейные, прямые элементы;
- Фасонные части, для устройства угловых соединений в различных плоскостях пространства, заглушки, соединительные элементы.
- Для установки электрических устройств (розетки, выключатели, переходники).
- По конструкции:
- Изготавливаемые из листового металла и цельного пластика;
- Изготавливаемые из перфорированного металла и пластика.
Перфорированный пластик бывает разного сечения и расцветки
- По типу использования:
- Для промышленных предприятий;
- Для административно-бытовых и жилых помещений;
- Специального применения – кабель-канал плинтус и гибкие кабельные конструкции.
Правила монтажа

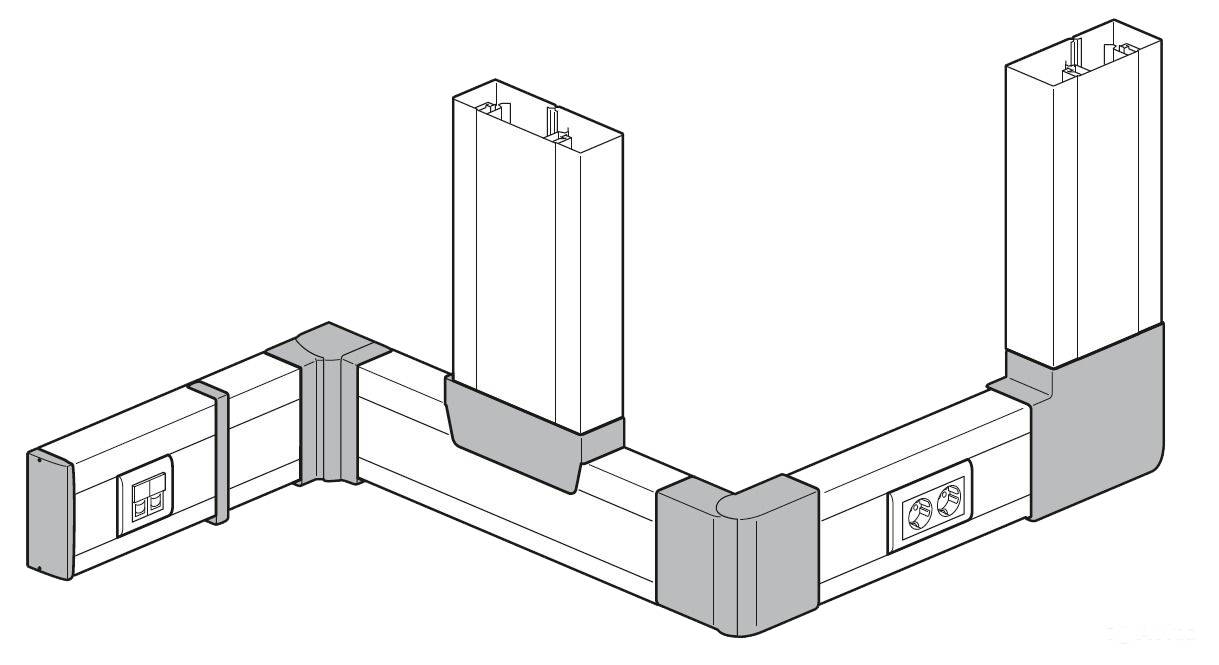

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.
Как выбрать размер
Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.
№3. Виды кабель-каналов по конструкции
Различных кабель-каналов огромное множество, и во многих руководствах по выбору все виды приводятся скопом. Чтобы было удобнее, предлагаем сначала поделить все варианты изделий по типу конструкции, а потом – по особенностям монтажа.
По типу конструкции существующий ассортимент кабель-каналов можно поделить на такие типы:
- гладкие, со сплошным корпусом без отверстий, — достаточно популярный вариант. Материал изготовления – пластик или металл. Отлично подходят для монтажа на стены и потолок. Так как конструкция герметичная, то внутри должно быть достаточно свободного пространства, чтобы провода не нагревали сами себя и не провоцировали пожар;
- перфорированные кабель-каналы меньше весят и стоят дешевле, но это не основные их преимущества. Отверстия обеспечивают эффективную вентиляцию, так что риск перегрева кабелей сводится к минимуму. Дополнительное удобство – зубцы в некоторых местах можно выломать и получить достаточное отверстие для вывода провода к розетке или выключателю, что очень удобно. Минус – невысокая эстетичность: такой канал не скрывает проводку полностью, поэтому в жилых помещениях используется редко. Если материал стены легко горит, то лучше использовать гладкий канал;
- гибкие кабель-каналы – альтернатива более привычным жестким изделиям. Последние хорошо подходят, если поверхность имеет правильную геометрию. Если же в помещении множество нестандартных архитектурных элементов, есть округлые поверхности, то лучше использовать гибкие кабель-каналы. Они бывают нескольких типов: трубчатые, резиновые и гибкие цепи (т.н. траки). Еще один вариант – гладкие трубки, изготовленные из мягкого пластика. Резиновые и пластиковые каналы хорошо защищают кабель от любых повреждений, потому могут использоваться даже в помещениях с высокой влажностью, исключением будут разве что бани и сауны. Трубчатые каналы делают из металла, свитого в спираль. Такие изделия могут изгибаться в разные стороны. Гибкие цепи, как правило, изгибаются в одной плоскости и могут быть изготовлены из металла или пластика. Часто траки используются в производственных условиях для подключения оборудования. Кабельные траки могут быть закрытого и открытого типа. Первые используются, когда кабель нуждается в защите от влаги, пыли и прочих негативных воздействий окружающей среды. Если в месте прокладки нет источника опасного воздействия на провод, то может взять гибкий трак открытого типа – он дешевле и легче. Отдельно отметим гибкий канал с функцией трехмерного кругового вращения, отдельные элементы при необходимости могут быть из него удалены или же, наоборот, добавлены. Это достаточно дорогие изделия, которые пока нашли применение при создании роботизированных механизмов. Впрочем, даже самые обычные гибкие каналы стоят дороже аналогических жестких вариантов, поэтому их используют только в местах со сложным рельефом поверхности;
- проволочные каналы позволяют проводам эффективно вентилироваться и предоставляют максимально простой доступ к кабелям. Это самые дешевые кабель-каналы, они нашли широкое применение в производственных и складских помещениях;
- лестничные каналы получают усиленную конструкцию, используются при прокладке тяжелых кабелей, изготавливаются только из металла. В частном строительстве не используются;
- прозрачные каналы – это больше дизайнерское решение, чем конструктивное. Это канал с треугольным сечением, предназначенный для установки на стыке пола и стен, потолка и стен, стен и навесных шкафов. Самая длинная сторона в таких каналах (гипотенуза) выполнена из прозрачного или полупрозрачного пластика. Это изделия предназначены либо только для установки подсветки из светодиодной ленты, либо для одновременной прокладки кабеля и подсветки.
Монтаж кабель-каналов плинтусного типа
В зависимости от типа кабельнесущих систем, способ монтажа может различаться, но т.к., как правило, самостоятельно выполняется монтаж при ремонте электропроводки в индивидуальных домовладениях и квартирах, то ниже рассмотрен вариант выполнения работ по устройству кабель-канала плинтусного типа.
Работы выполняются в несколько этапов:
- Подготовительные работы. На этом этапе выполнения работ нарезаются заготовки требуемого размера, с учетом углов (внутренних и наружных), заглушек, а также мест монтажа электроустановочных изделий (розетки, выключатели), которые монтируются в специальные боксы.
- Предварительные работы. Выполняется раскладка кабель-канала по трассе его прохождения и определяются места крепления на поверхности стены. Расстояние между элементами крепления должно составлять не более 0,5 метра.
Монтаж кабель-канала
Работы выполняются, начиная с дальней точки (угла) помещения, в котором выполняется монтаж, в следующей последовательности.
- Отсоединяется наружная часть плинтуса (декоративный профиль);
- Берется прямой отрезок плинтуса, в один конец которого вставляется угол, как правило внутренний, а на второй, в зависимости от конфигурации помещения – соединяющая перемычка или другой угол.
- По размеченным местам крепления выполняется монтаж кабель-канала. При креплении с помощью саморезов, выполняется засверливание непосредственно в стену, при монтаже с помощью кляймеров или дюбелей, вначале засверливается отверстие, в которое затем вставляется дюбель и в него вворачивается фиксирующее устройство (шуруп, кляймер).
- При необходимости установки боксов, они крепятся аналогично креплению плинтуса к стене, с вводом концов кабель-канала во внутреннюю плоскость элемента конструкции.
- Крепление кабель-канала выполняется по всей его протяженности.
Завершающий этап:
- После завершения монтажа плинтуса, выполняется удаление мусора, образовавшегося при сверлении стен.
- Выполняется установка декоративного профиля.

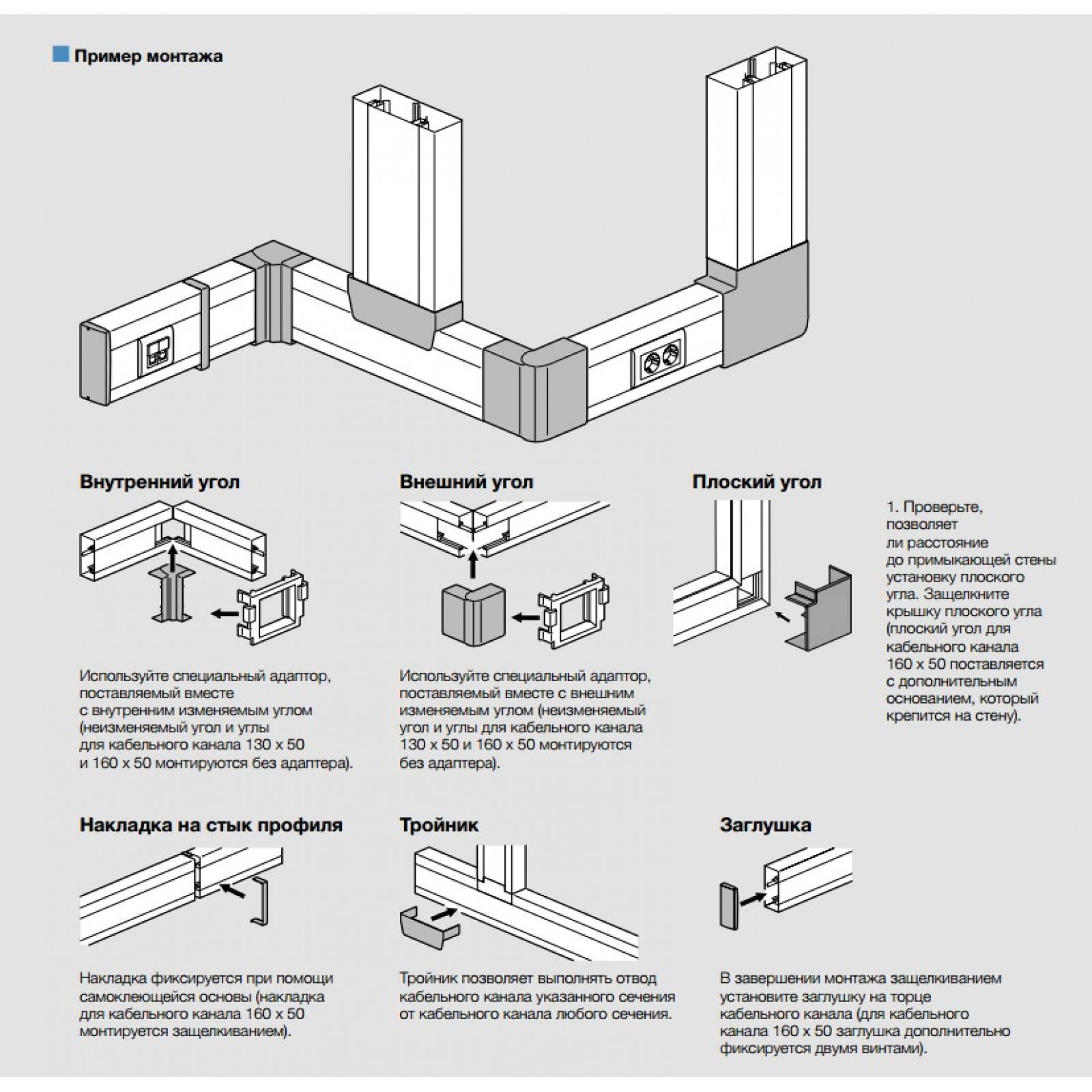

Схематично, монтаж кабель-канала плинтусного типа, можно отобразить следующим образом:

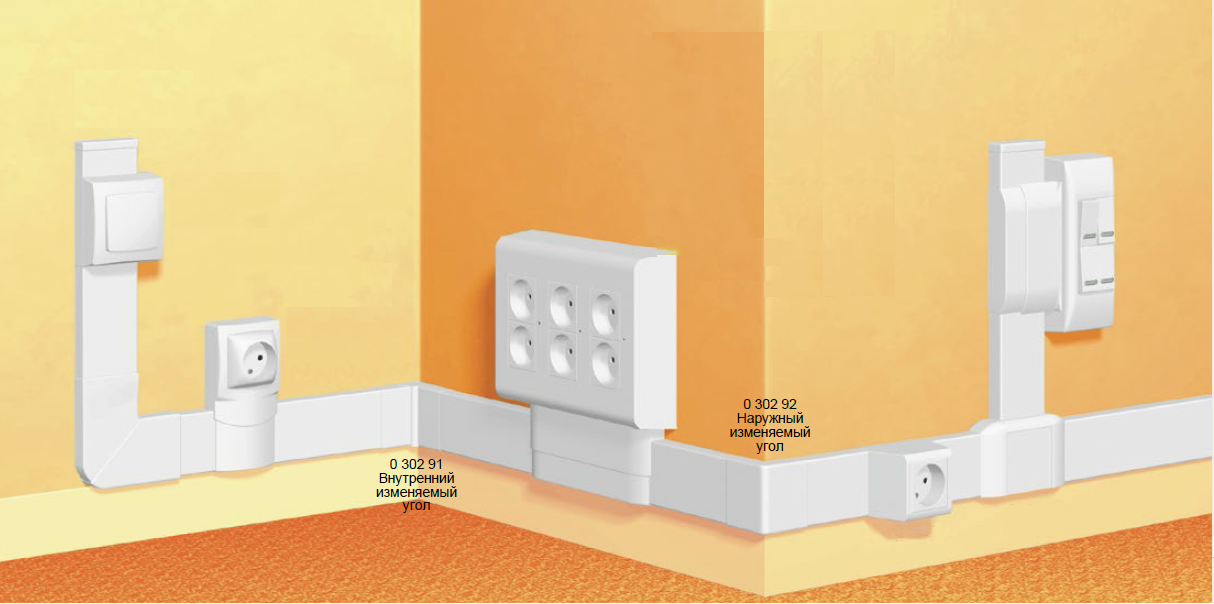

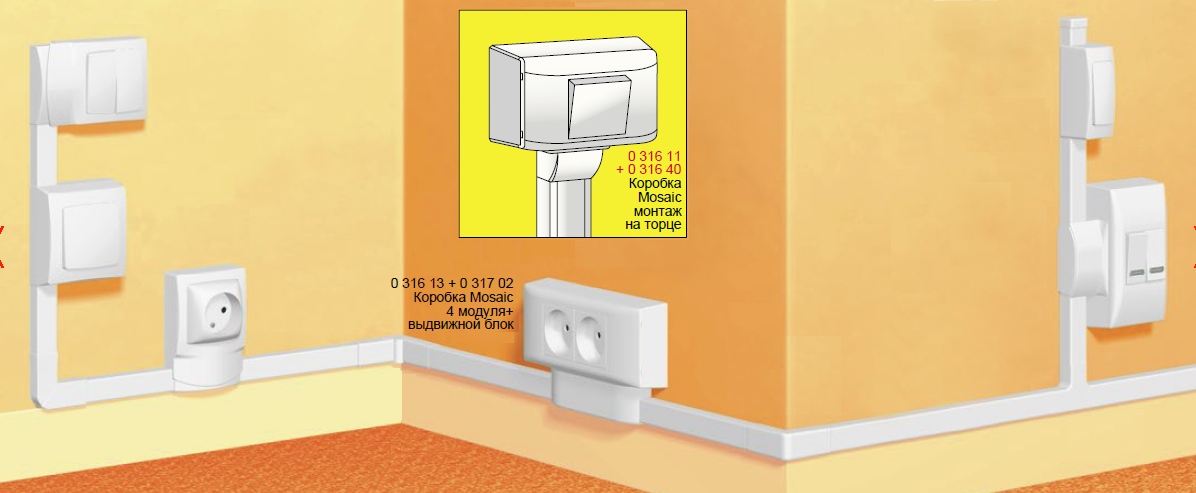

Система кабель-каналов плинтусного типа марки Legrand
Виды и их характеристики
На рынке строительных товаров представлены кабель-каналы различной конструкции.
Ведущие производители производят такую продукцию:
- напольные;
- перфорированные;
- гибкие;
- магистральные;
- прозрачные;
- лестничные;
- мини-кабели;
- парапетные;
- плинтусные;
- угловые;
- проволочные;
Продукцию изготавливают из алюминия, стали, а также пластика:
- Сегодня наибольшей популярностью пользуются пластиковые кабель-каналы, так как они обладают превосходными характеристиками. Данные модели часто устанавливают на улице.
- Алюминиевые модели характеризуются отличными противопожарными показателями. Поэтому их применяют на предприятиях и заводах:
- гибкость;
- влагоустойчивость;
- прочность;
- мягкость;
- Стальные изделия могут похвастаться различными цветовыми решениями. Качественная оцинкованная сталь имеет специальное покрытие, которое предотвращает образование коррозии. Стальная продукция имеет большой срок службы. Перфорированное основание упрощает установку.
Наибольшей популярностью пользуются такие пластиковые каналы:
- Напольные. Специальная конструкция позволяет устанавливать каналы в труднодоступных местах. Овальная форма надёжно защищает кабели от механических повреждений. Также модели имеют прекрасный внешний вид.
- Плинтусные. Данные модели применяют в квартирах и частных домах. Весомым преимуществом является специальная форма каналов, которая отлично вписывается в любой интерьер.
- Парапетные. Как правило, такие каналы устанавливают в офисах и предприятиях. Чаще всего их применяют для защиты проводов от кондиционеров и других устройств. Конструкция каналов имеет строгие формы и правильную геометрию.
По цвету исполнения пластиковые каналы бывают:
- светлые;
- белые;
- цветные;
- под тёмное и светлое дерево;
Сегодня наибольшей популярностью пользуются лотки под дерево. В офисах, как правило, применяют ПВХ каналы.

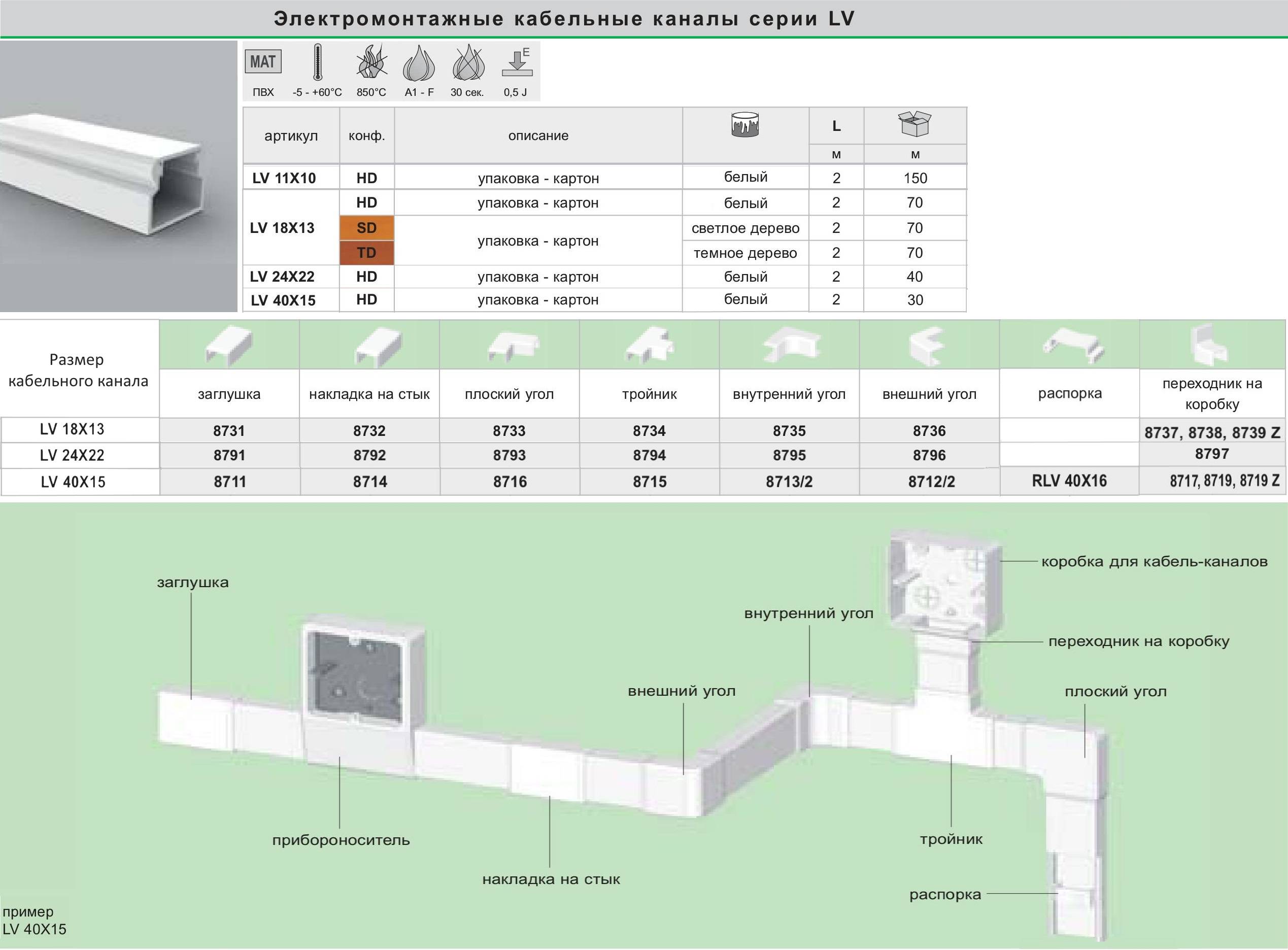

Современные сферы применения специализированных каналов весьма разнообразны. Это обуславливается широким ассортиментом аксессуаров для его монтажа:
- заглушки;
- соединительные углы;
- т-образные углы;
- л-образные углы;
- внешние и внутренние;
Сегодня изготовлением и продажей специализированных коробов занимается большое количество компаний. Самыми известными из них являются:
- DKC;
- ОМиС;
- АСКО;
- Теко;
- ИЭК;
- Moll;
- Legrand;
- Replast;
- ЭЛЕКОР;
двойной замок
Основные преимущества современных кабель-каналов заключаются в двойном замке, который сочетает гибкость и эластичность, а также прочность соединения. Сам материал представляет собой пластик, который является самозатухающим. Он позволяет проводить монтаж кабелей до 1 тыс. вольт.
Также, на рынке присутствуют мини-кабели, которые отличаются своей формой. Данные приспособления имеют закруглённые углы и особый механизм крепления крышки, которая создаёт иллюзию монолитной конструкции и закрывает все швы, что особо ценно для офисных эстетов. Кроме того, приспособление гибкое и прочное.
Современные модели не требуют послемонтажной очистки. Так как после установки крышка кабеля полностью закрывает само основание.
Качественные кабели обладают такими преимуществами:
- Сертификат Ростеста.
- Повышенный уровень пылевлагозащиты.
- Может устанавливаться как внутри, так и снаружи помещения.
Основным параметром при выборе специализированных коробов является сечение проводника. При интернет-кабеле наиболее удачным подойдёт мини-модель размером 10 на 15 миллиметров, которая отлично вписывается в эргономику квартиры.
Такая модель имеет такие преимущества:
- Закруглённая форма.
- Эстетичный вид.
- Изготовлен из экологически чистых материалов.
№8. Производители кабель-каналов
Как известно, имя производителя – это своего рода гарантия качества. Если в рекламу и продвижение вложены солидные средства, то кто же захочет испортить все это сомнительной продукцией. Среди лидеров в плане производства кабель каналов стоит отметить:
Hager – немецкая компания, которая производит, в основном, каналы для офисных помещений, но их привлекательный внешний вид позволяет использовать изделия и в жилых помещениях;Schneider Electric – крупная европейская корпорация с заводами по всему миру, в т.ч. и в России. Ассортимент кабель-каналов один из самых широких среди всех конкурентов. Есть пластиковые и металлические изделия, модели для монтажа на пол и стены, представлены короба разных размеров, в т.ч. и мини-версии;ДКС – каналы отечественного производства, есть настенные и напольные варианты, а также мини кабель-каналы. Ассортимент цветов не очень большой, но найти подходящее изделие в большинстве случаев вполне реально;Legrand – группа компаний с представительствами по всему миру, выпускает широкий ассортимент продукции под разными брендами. Кабель-каналы представлены пластиковыми и алюминиевыми вариантами, напольными и настенными моделями, размеры колеблются в широких пределах;IEK – отечественный производитель, предлагает парапетные и настенные кабель-каналы разных размеров, цвет – белый и имитация древесины.
Порядок крепления кабель-канала к стене
При строительстве нового дома или капитальном ремонте электрическую проводку монтируют внутри стен, закрытым способом. Эти работы сопровождаются нарезанием штроб. А что делать, когда материал стены не подходит для скрытия проводов (например, в деревянной бане), нет желания пылить или требуется запитать вновь установленный прибор?
В этом случае электропроводка монтируется открытым способом. Оптимальным вариантом будет использование электротехнического короба. Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах.
Классификация кабельных каналов
Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.
При этом способы прикрепления будут разными.
В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.
Детальная классификация их представлена в таблице.
Рынок позволяет подобрать изделия под конкретные условия эксплуатации.
Самым дорогим вариантом являются алюминиевые, наиболее дешевым – пластиковые. Последние в любом случае следует брать, которые не горят, а плавятся.
Подготовка к монтажу, разметка поверхностей
Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).
Инструкция по монтажу Установите короб по нанесенной разметке
Вот как правильно поделить процесс на этапы:
- первоначально составляется схема прокладки электропроводки оптимальным образом,
- линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом,
- на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей,
- необходимые корректировки вносятся по ходу работы.
Повороты и углы можно сделать самостоятельно
В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.
Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.
Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.
При наличии лазера можно не делать разметку
Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.
Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.
Легче работу выполнять по схеме: примерил – отрезал – закрепил.
Нанесение ровных линий разметки и использование готовых комплектующих позволит прикрепить кабель канал, не портя красоты помещения.
Способы закрепления
Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.
Порядок крепления кабель-канала к стене Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах и узнать тонкости работ.
Кабель-канал на потолок
Нередко кроме проведения электропроводки, требуется прокладывать и другие кабели. Такая необходимость возникает при монтаже различных систем в офисных, промышленных и жилых строениях. Чтобы проложить телефонный, телевизионный, осветительный или компьютерный кабели, понадобится решить проблему их размещения. Для придания проводам эстетичного и привлекательного вида потребуется спрятать их в специальный кабель- канал, выполненный из пластика. Он способен повысить безопасность людей, находящихся в помещении.
К примеру, кабель- канал резиновый используют при необходимости защитить провод или шнур, если риск его повреждения достаточно высок. Особенно часто используют напольные изделия. Их устанавливают в местах большого скопления людей.
Гофрированные металлические трубы
Отличительная особенность металлорукавов от пластиковых труб – в способе изготовления. Если последние полностью цельные и герметичные, то металлические скручиваются из стальной оцинкованной ленты, что и определяет преимущества и недостатки использования.
Размеры металлоруковов для кабеля:
| Наружный диаметр, мм | Внутренний диаметр, мм |
|---|---|
| 11,6 | 7,8 |
| 13,9 | 9,1 |
| 15,9 | 10,9 |
| 18,9 | 14,9 |
| 21,9 | 16,9 |
| 24 | 18,7 |
| 26 | 20,7 |
| 30,8 | 23,7 |
| 38 | 30,4 |
| 44 | 36,4 |
| 58,7 | 46,5 |
Все остальные параметры схожи с трубами из ПВХ.
+ Плюсы гофрированных металлических труб
- Более надежная защита проводов от механических повреждений.
- Если металлорукав заземлить, то он будет выступать в качестве дополнительного электромагнитного экрана – в некоторых случаях, при прокладке информационных кабелей, это существенное преимущество.
- Простота монтажа.
— Минусы гофрированных металлических труб
- Так как труба не цельная, то ее не получится использовать в условиях, требующих герметичного соединения.
- Вес и стоимость выше чем у пластиковых аналогов.
- Невосприимчивы к отрицательным температурам.
Как крепить кабель-канал к стене? 2 простых способа
Неслучайный интерес к тому, как крепить кабель-канал к стене, проявляет любой человек, которого не устраивает неэстетичный вид стены или пола, завешенной (застеленного) перекрученными проводами. К тому же, с точки зрения вероятности возникновения пожара такие жгуты довольно опасны.
Мало того, их могут принять за игрушку маленькие дети и домашние животные. Да и спотыкаться или цепляться за шнуры надоедает. Конечно, стационарные провода обычно при ремонте прячутся в стену. Но если вы, скажем, купили кондиционер или подарили ребенку компьютер позже, когда ремонт уже закончен, штробить ради одного провода свежее отделанную поверхность откровенно жалко. Здесь и придет на помощь электротехнический короб.
В главных его достоинствах: возможность смонтировать все самостоятельно, изоляция проводов друг от друга, приемлемый внешний вид конструкции. При этом фиксировать его можно на любом типе поверхности. Бетон, дерево, пеноблок, даже металл – все годится.
Как крепить кабель-канал к стене? Есть 2 основных способа. Рассмотрим оба в данной статье.
Короб с единственной секцией, имеющий одностороннюю крышку. Подойдет, если нужно протянуть кабель от входа в квартиру до телевизора или компьютера. Или же чтобы спрятать шнур от кондиционера к розетке.
Двухсекционный короб с двусторонней крышкой. То, что нужно, если в одном направлении идут 2 кабеля.
Если же проводов больше, придется монтировать друг над другом дополнительные кабель-каналы. Однако в этом случае уже можно подумать о прокладке штробы – если подключение будет стационарным, и приборы, к которым ведут кабеля, хозяин перемещать не собирается.
Иногда людей смущает форма электротехнического короба. Она кажется им грубой и не вписывающейся в интерьер. Хочется порадовать: кабель-канал может иметь скругленные, мягкие абрисы. Поискать такой придется несколько дольше, но к дефицитным товарам он не относится.
Очень прост в исполнении, но имеет существенный недостаток: при необходимости кабель-канал можно будет снять только с кусками отделки или даже штукатурки. Кроме того, если стены не слишком ровны, то между коробом и поверхностью останутся неравномерные зазоры, что не слишком привлекательно визуально и не рекомендовано в эксплуатации. Однако если вы уверены, что демонтировать кабель-канал не придется, можете воспользоваться следующей инструкцией.
- Кабель канал разрезается по размерам, прикладывается к стене, полу или потолку и проверяется соответствие разметке и плотность состыковки отдельных деталей.
- Клей (например, жидкие гвозди) наносится волнистой линией на изнанку основания отрезка. Ширина волны – приблизительно 1,5 ширины короба.
- Элемент прижимается к поверхности на пару секунд и тут же убирается. Оставшийся на стене клеевой след должен немного загустеть.
- Канал возвращается на место и прижимается, теперь уже покрепче, чтобы он схватился со стеной.
Нередко для усиления надежности клей дополняют забитыми гвоздями или вкрученными шурупами (в зависимости от материала стены).
Частным случаем клеевого способа монтажа можно считать установку кабель-каналов, на основание которых уже нанесен клеящий состав. Однако доверия такой вариант у пользователей обычно не вызывает, в связи с чем тоже дополняется саморезным крепежом.
Немного более трудозатратен, зато надежен и предоставляет возможность демонтажа. С раскроенного кабель-канала снимается верхняя часть (крышка). Основание прикладывается к разметке и прямо сквозь него сверлится дырка в стене. Если основание железобетонное, блочное или кирпичное, легче сделать это перфоратором.
Шаг отверстий – от 40 до 50 см. При явной кривизне стен дистанция уменьшается, чтобы смонтированный короб на всей протяженности плотно прилегал к поверхности. Основание откладывается, а в дырки вкручивается пластиковая часть дюбелей. Нижняя половина приставляется обратно и фиксируется основной частью крепежа.
Прокладываются провода, крышка ставится на место. И вопрос, как крепить кабель-канал к стене, можно считать успешно разрешенным. Какой способ вам по душе – решать придется самостоятельно. Но совет: выбирая клеевой способ, хотя бы изредка добавьте к нему дюбеля, чтобы больше не возвращаться к этому.
Как крепить кабель-канал к стене? 2 простых способа Неслучайный интерес к тому, как крепить кабель-канал к стене, проявляет любой человек, которого не устраивает неэстетичный вид стены или пола, завешенной (застеленного) перекрученными проводами. К
Тонкости выбора
На какие характеристики следует ориентироваться при выборе пластиковых кабель- каналов? Сперва необходимо определиться с размерами изделий. Стоит учесть, что провода должны располагаться внутри специальных емкостей достаточно свободно. Также не стоит забывать о небольшом запасе, который, возможно, будет полезен в будущем.
При выборе длины кабель- канала стоит не только соотнести ее с показателями на схеме здания, но и добавить 20%. Это необходимо для того, чтобы при возможной порче изделий не докупать недостающие элементы.
Особенности выбора кабель- канала по размеру:
- Не имеет смысла монтировать кабель- канал большего сечения, чем необходим для размещения определенных проводов. Также не рекомендуется использовать чехол небольшого размера при монтаже десятка кабелей. Идеально, если будет оставлен небольшой запас для 2- 3 проводов.
- Чтобы коробки имели более эстетичный вид, короба должны иметь больший размер, чем отводы на розетки (если они не находятся непосредственно на пути канала).
Перед выбором цвета кабель- канала стоит присмотреться к дизайну помещений, в которых он будет проложен. Современные изделия отлично сочетаются с любыми стилями интерьера. Широкий цветовой ряд и богатый выбор оформления позволяют купить цветные кабель- каналы для различных решений. Часто выбор падает на черный цвет.
Если короб выбирается для электропроводки, следует позаботиться о приобретении необходимой фурнитуры, которая прилагаются к коробам. В этом случае монтаж окажется достаточно простым. Также за счет этого можно повысить внешнюю привлекательность трассы. Декоративные кабель- каналы можно приобрести в любом специализированном магазине.
