Как подключить бойлер к водопроводу: рекомендации и инструкции

Как правильно подключить бойлер к водопроводу?

, можно приступать к следующему этапу работы – подключению водонагревателя к системе водоснабжения, которая может быть центральной или частной (через насос-автомат). Можно найти несколько способов подключения водонагревателя, однако мы рассмотрим самый правильный, который позволит при необходимости свободно спустить воду. Это может понадобиться при обслуживании агрегата (удаление накипи, замена ТЭНа, ремонт термостата и так далее).

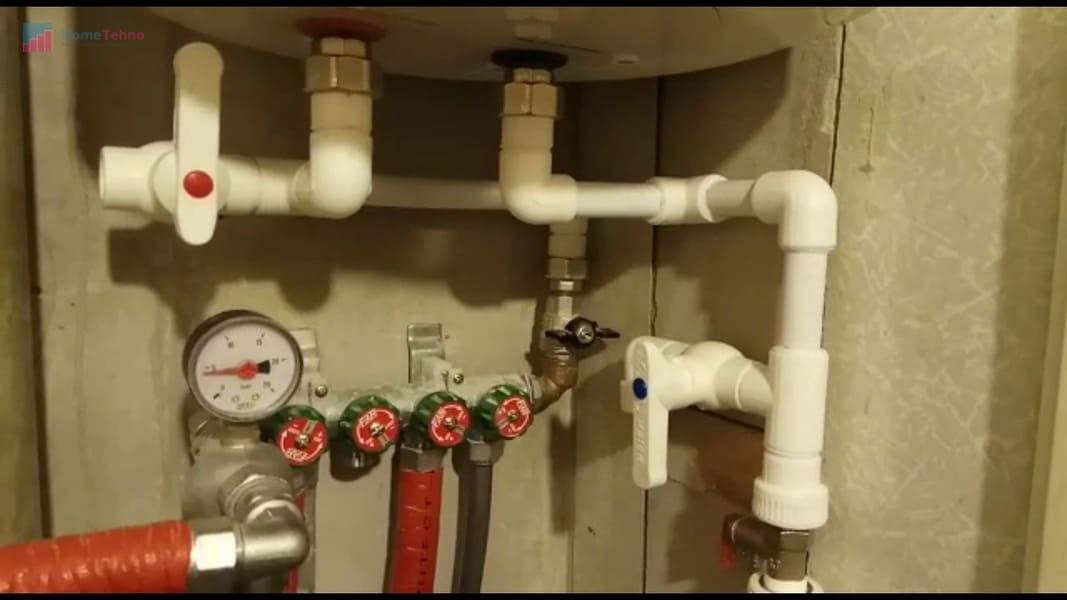

Два шаровых крана: на входе и выходе

Важно знать, что жидкость в бойлер поступает под давлением, поэтому и выходить горячая вода будет из него только при условии поступления вовнутрь холодной. А вот чтобы для обслуживания потребуется запустить вовнутрь воздух

С этой целью при подключении агрегата к системе обязательно предусматривается два запорных вентиля, в качестве которых лучше всего использовать шаровые краны. Они подключаются к патрубкам бойлера через тройники.

На входе в водонагреватель обязательно устанавливается предохранительный обратный клапан, главная задача которого – снижение давления в системе при его избытке путем сброса жидкости через дренажное отверстие.

Клапан для снижения давления

На бойлерах марки Ariston и некоторых других такой клапан идет в комплекте, что очень удобно, поскольку дает возможность сразу подсоединить его к патрубку. В других случаях клапан потребуется купить отдельно. К отверстию клапана обычно подключается тонкая силиконовая или резиновая трубка, которая выводится в канализационную систему.

Подводящими элементами к патрубкам могут быть гибкие резиновые шланги в металлической оплетке, полипропиленовые или металлопластиковые трубы, что зависит уже от желания самого хозяина. Первый вариант является удобным в плане монтажа, однако что касается надежности, то лучше всего отдавать предпочтение подключению напрямую к ПВХ трубам. Дело в том, что резиновые шланги имеют относительно небольшой срок службы, что повышает риск протечки воды.

Резьбовое соединение

Во всех моделях водонагревателей марки Аристон патрубки (вход, выход) имеют сечение в 15 мм (1/2 дюйма) с наружной резьбой, что следует иметь в виду, приобретая дополнительные сантехнические элементы (вентили). При монтаже резьбовых соединений можно использовать традиционную льняную паклю, которая используется в сочетании с уплотнительной смазкой. Однако данная работа требует опыта работы, поэтому многие новички предпочитают использовать ленту ФУМ.

Важно помнить, что уплотнительная лента ФУМ всегда наматывается на наружную резьбу по часовой стрелке, причем здесь делается не менее 10-12 витков. После этого можно набрасывать гайку и аккуратно производить закрутку с помощью гаечного ключа

Следует знать, что при использовании ФУМ ленты гайку ослаблять нельзя, иначе придется все перепаковывать заново.

При соединении вентилей с резиновым шлангом в металлической оплетке используется резиновая прокладка, поэтому здесь уже не требуется паковать резьбовые соединения.

Гибкие шланги крепить удобнее

А вот если присоединение выполняется к металлопластиковым или полипропиленовым трубам, то потребуется использовать ленту ФУМ или льняную паклю. Все соединения затягиваются гаечным ключом.

Нормы и правила установки бойлера в квартире

После того как собственник принял решение и приобрел электрический водонагреватель, он должен его установить. Перед тем как установить бойлер в квартире нужно определиться, кто будет выполнять монтажные работы.

Многие владельцы для этого приглашают специалистов, которые имеют необходимый инструмент и опыт, и готовы за пару часов качественно и надежно установить водонагревающего устройства. Стоимость установки бойлера будет зависеть от мощности и места размещения.

Домашние мастера вполне могут с этим справиться самостоятельно. Перед тем как подключить бойлер, чтобы установленное оборудование прослужило долго и не стало источником возникновения опасных ситуаций, потребуется выполнять ряд правил:

  1. Стена для размещения аппарата, должна быть капитальной, запрещена установка водонагревателя на перегородки из гипсокартона или дерева.
  2. Зону расположения максимально приближают к внутридомовой разводке инженерных коммуникаций: вода, канализация и электроэнергия.
  3. Электрическая розетка для включения бойлера должна быть расположена рядом с устройством и использоваться только для него, с прямым подключением без удлинителя.
  4. Перед водонагревателем оставляют свободное пространство для техобслуживания и ремонта, кроме того его размещают, как можно выше, чтобы он не препятствовал проходу людей.
  5. Для аварийного слива воды устройство должно иметь доступ к канализации.
  6. Также потребуется предварительно заземлить бойлер и установить защиту УЗО на электролинии.
  7. Схема установки бойлера должна выполняться согласно рекомендациям завода-изготовителя. Для отключения водонагревателя для ремонта или обслуживания устанавливают запорную арматуру и предохранительно-сбросной клапан, согласно типоразмерам, обозначенные в документации на нагреватель.
  8. В том случае если в конструкции бойлера не предусмотрена дренажная линия с вентилем, ее устанавливают на трубах холодного водоснабжения в нижней точке перед накопительной ёмкостью.

Применение обратного клапана

Этот механизм относится к системе безопасной эксплуатации. Его использование на устройстве, работающем под давлением, необходимо.

При нагревании вода в бойлере заметно увеличивает свой объем, в результате чего растет давление в сосуде. Крайним проявлением этого процесса является его разрыв. В результате помещение наполняется паром и горячей водой, что может нанести людям значительный вред.

Установленный на бойлере клапан при достижении критичных значений открывает пружинную заслонку для сброса воды, которая выводится через штуцер. Для ее утилизации на штуцер устанавливается шланг, подключаемый к ближайшему сбросу в водопровод канализации. Его нужно надежно закрепить, поскольку сброс может производиться с большим напором. После сброса излишней воды пружинный клапан закрывается.

На клапане также имеется рычаг для сброса воды, который можно использовать принудительно в ручном режиме.

Технические особенности подключения бойлера

Водонагреватель чаще устанавливают в ванной или в туалете. Здесь наиболее близкое расположение к трубам. При врезке в систему нужно устанавливать запорные краны на холодную и горячую подачу, а также обратный клапан на холодный провод. Это упрощает отключение прибора при нечастой эксплуатации. Например, когда речь о подключении водонагревателя к водопроводу на даче. Правильно провести все эти манипуляции не составляет особого труда, но нужно учитывать материал самого водопровода.

Как подключить нагреватель к стальным трубам

Уже никто не монтирует системы подачи воды при помощи сварки — когда специалист вырезал трубу и приваривал к ней переходник. Теперь доступны специальные тройники, работающие по принципу хомута. Для их монтажа необходимо выполнить шесть шагов.

  1. Выбрать место для установки.
  2. Зачистить его при необходимости (от ржавчины, краски).
  3. С помощью резиновых прокладок разместить на трубе переходник.
  4. Закрепить его болтами.
  5. С помощью перфоратора или дрели просверлить трубу через специальное отверстие.
  6. Закрепить кран.

После того как все 6 шагов проделаны, можно продолжать подключательный процесс.

Как правильно подключить водонагреватель к водопроводу из полипропиленовых труб

Нужны:

  • запорная арматура и тройник,
  • муфта,
  • паяльный прибор,
  • ножницы для резки.

Хотя без вспомогательного орудия не обойтись, сам процесс несложный:

  1. Не забудьте первоначально перекрыть доступ к воде.
  2. Вырежьте небольшой кусок трубы под размер тройника в выбранном месте.
  3. Окончания трубы нагрейте паяльником и зафиксируйте фитинг.
  4. Подсоедините к тройнику отрезки арматуры.
  5. Зафиксируйте муфту и подведите к ней кран, который будет связывать трубопровод с нагревателем при помощи гибкого шланга.

В квартире, где отсутствует горячий водовод, монтаж будет намного проще.

Обратите внимание: перед работой нужно перекрывать воду в стояках!

К слову: Как слить воду из водонагревателя Аристон и других: 8 шагов

Необходимые детали, материалы и инструменты

Для самостоятельного монтажа потребуются:

  • трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
  • сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
  • кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
  • автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
  • необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона

Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В

Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).

Чтобы быстро выполнить монтаж, потребуется:

  • перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
  • ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
  • отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
  • мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.

Виды электрических водонагревателей

Рассматривая электрические бойлеры, можно выделить два основных вида: проточный и накопительный. Каждый из них имеет свои недостатки и преимущества, но все выполняют одну функцию – обеспечивают горячей водой.

Бойлеры накопительного типа

Электрический водонагреватель с большим баком называется накопительный. Он удобен тем, что можно сделать небольшой запас воды. Если правильно подключен трубопровод, то есть, предусмотрен сливной кран, этим запасом можно воспользоваться, когда в квартире или доме отсутствует по каким-либо причинам подача воды.

Состоит накопительный бойлер из следующих деталей:

  • бак определенной емкости для воды, утепленный пенополиуретаном, помещен в наружный корпус из нержавейки или эмалированной стали;
  • внутри бака установлен нагревательный элемент – ТЭН. Его мощность варьируется от 1,2 до 3 кВт. Бывают модели с «сухими» ТЭНами. В них нагревательных элемент не соприкасается с водой, а отделен специальной колбой, заполненной маслом;
  • работой ТЭНа управляет термостат, а магниевый анод защищает металлические поверхности от коррозии.

В рабочем состоянии внутри бойлера постоянно находится под давлением горячая вода, температуру которой задает сам пользователь.

Электрический водонагреватель объемом до 150 л комплектуется ТЭНом мощностью не более 2 кВт. Постоянное поддержание в нем горячей воды температурой 60–65о считается экономически выгодным.

Среди достоинств устройства можно выделить такие:

  • мощность нагревателя не более чем у обычного утюга позволяет подключать накопительный водонагреватель к обычной розетке, но обязательно при наличии заземления;
  • простое подключение к водопроводу и электросети можно выполнить самостоятельно;
  • плавная регулировка температуры и длительное сохранение горячей воды подчеркивает экономичность и комфортность пользования устройством;
  • от бойлера можно провести автономную систему горячего водоснабжения или подключить его в действующую сеть как резерв.

Если говорить о недостатках, то здесь можно выделить большие габариты и вес, что усложняет монтаж на стену. При необходимости малого количества горячей воды придется греть содержимое всего бака.

Бойлеры проточного типа

Такие устройства врезаются непосредственно в водопроводную трубу и производят нагрев воды только при ее расходе. Чтобы ТЭН успевал нагревать проточную воду, его мощность варьируется от 3 кВт и более.

Под такой нагреватель, возможно, потребуется проложить отдельную ветку электропроводки большего сечения. Но это не значит, что он будет расходовать больше электроэнергии, чем накопительный аналог. Проточный агрегат греет только такое количество воды, которое требуется для пользования, а не весь бак. Например, чтобы нагреть до 60о восьмидесятилитровый бак воды ТЭНом 2 кВт, потребуется около получаса. За это время расходуется 1 кВт электроэнергии. Проточный агрегат с ТЭНом 4 кВт в течение 15 минут будет сразу подавать горячую воду в душ, израсходовав те же 1 кВт.

Основные достоинства проточных моделей заключаются в следующем:

  • расход электроэнергии идет только при пользовании водой, причем на выходе она подается горячей сразу после включения;
  • небольшие габариты позволяют смонтировать устройство в любом удобном месте.

К сожалению, недостатков намного больше:

  • требуется монтаж усиленной электропроводки;
  • слабый напор горячей воды на выходе и невозможность ее направления в разные точки от одного агрегата;
  • ступенчатая регулировка температуры не очень комфортна для пользования, например, душем.

На сегодняшний день цена на проточные модели снижается, поэтому есть возможность устанавливать несколько штук на разные точки.

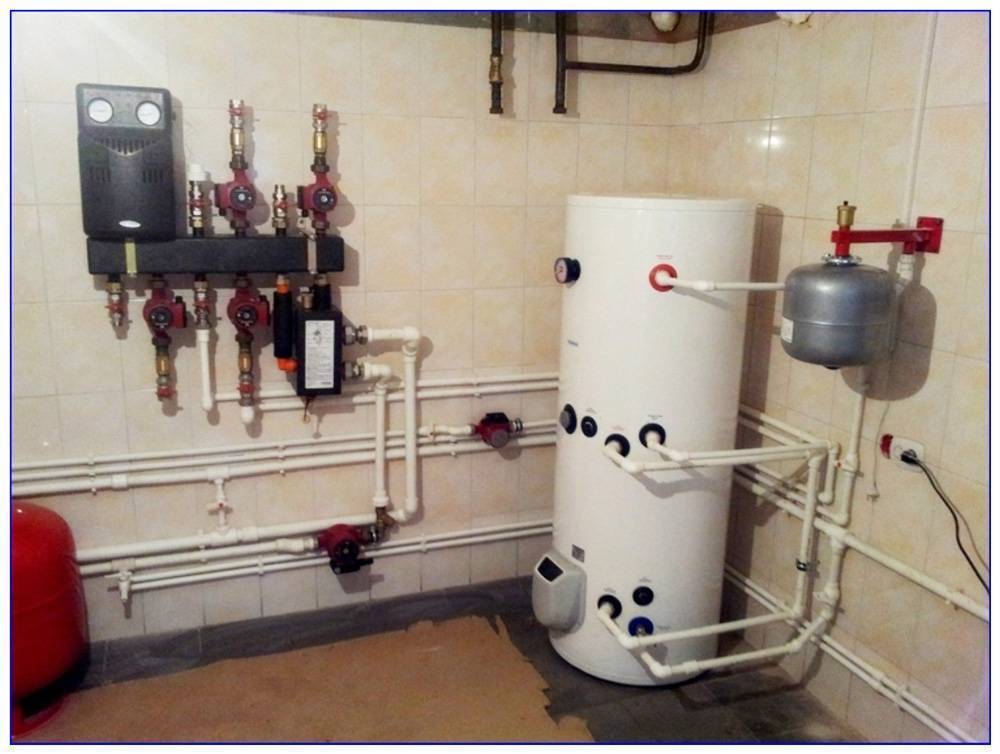

Схема подключения бойлера косвенного нагрева с рециркуляцией

дает возможность получать горячую воду путем нагрева через змеевик или теплообменник, в котором циркулирует теплоноситель. Обычно такую систему получения горячей водой используют в случаях, когда у хозяев установлен газовый или твердотопливный котел отопления. Подключение бойлера косвенного нагрева может быть выполнен по одной из следующих схем:

С использованием трехходового клапана

Такую систему лучше всего монтировать при значительном потреблении горячей воды для хозяйственных и гигиенических нужд. Здесь создается два контура, один из которых предназначен для отопления помещения (основной), а второй – для нагрева воды в бойлер.

Схема монтажа системы с трехходовым клапаном

Водонагреватель имеет, таким образом, всего 4 патрубка: два на вход и два на выход. Трехходовой клапан монтируется на линии горячей воды, которая идет с котла на систему отопления, что позволяет использовать теплоноситель для нагрева воды в бойлере. Удобство системы состоит в том, что при понижении температуры воды внутри водонагревателя до порогового значения, термодатчик передает сигнал на трехходовой клапан, который автоматически переключается в режим подачи горячей воды на агрегат.

С помощью двух циркуляционных насосов

При таком способе подключения вместо трехходового клапана используется 2 рециркуляционных насоса, каждый из которых применяется для своего контура. Управление насосами осуществляется с помощью термодатчика бойлера косвенного нагрева. Чтобы потоки теплоносителя не смешивались устанавливается обратный клапан.

Схема подключения через циркуляционные насосы

Использование гидравлической стрелки

В сложной отопительной системе, когда у хозяев теплоноситель используется не только в радиаторах отопления, но также в системах водяного теплого пола, при подключении бойлера косвенного нагрева используют гидравлическую стрелку. Это специальное устройство, представляющее собой компенсационную камеру, в которой происходит компенсация разницы давления и происходит его выравнивание. Однако учитывая сложность монтажа такой системы, для ее установки приглашается опытный мастер.

Особенности подключения водонагревателя к водопроводу

Установка водонагревателя в ванне

Есть ситуации, когда для подключения нагревателя нужны дополнительные знания. Рассмотрим такие ниже.

Нет водопровода

В своих домах может быть так, что накопительный бак – часть водопровода. Причины разные. Например, только так вода может бежать под допустимым давлением. К такой системе можно правильно подключить водонагреватель накопительный. Но нужно знать:

  • Силу давления.
  • Метры от нагревателя до бака.

 Лучшие вытяжки для кухни

Если это расстояние не больше 2 м, то можно всё сделать по схеме выше. А если больше 2 м, то между краном и баком установите предохранитель.

При силе давления выше 6 бар нужен редуктор. Он снизит давление воды, идущей для подогрева.

Стальные трубы

Стальные трубы для водонагревателя

Для подключения водонагревателя к воде стальными трубами сваркой пользоваться необязательно. Можно купить специальные тройники. Они похожи на хомуты, только с патрубками.

До установки нужно выбрать место, затем затянуть винтами. Между металлом и трубой поставить прокладку. И дрелью просверлить дыру. А затем прикрутить шланг или трубу.

Важно сделать хорошую герметизацию. Поможет в этом нить изо льна, фумка

Если уплотнитель будет немного вытекать – это не страшно, даже хорошо.

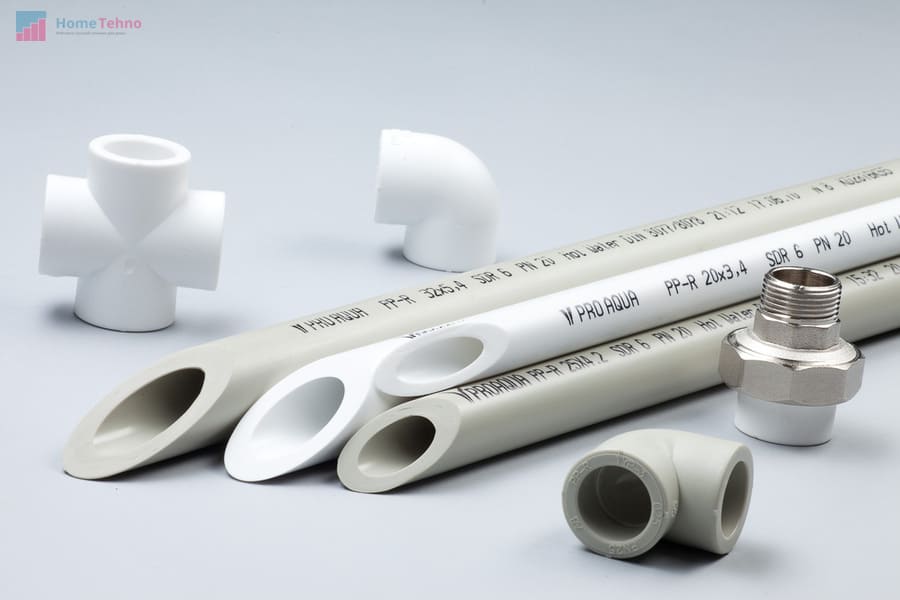

Полипропиленовые трубы

Полипропиленовые трубы для водонагревателя

Если подключаете водонагреватель в квартире или на даче трубами из полипропилена, то нужно дополнительно купить:

  1. Муфту.
  2. Тройник.
  3. Кран.

И ещё возьмите паяльник и ножницы. А порядок действий будет такой:

  • Перекрываем подачу воды по стояку.
  • Разрезаем трубу.
  • Паяльником впаиваем к трубе тройники, где отводы.
  • Подводим трубы, соединяющие прибор и водопровод.
  • Ставим краны, муфты.
  • Соединяем нагреватель и кран шлангом.

Металлопластиковые трубы

Металлопластиковые трубы для водонагревателя

Для подключения водонагревателя в ванной к водопроводу металлопластиковыми трубами можно:

  • Закрыть поступление воды.
  • На месте, где будет патрубок, сделать разрез.
  • Поставить тройник.
  • К тройнику подвести трубу или шланг.
  • Проверить герметичность. Если есть капли на местах стыка, то повторить герметизацию нужно ещё раз.

Подготовка

Выполнение правильных подготовительных мероприятий является залогом успешной установки водонагревателя в квартире

Сначала целесообразно ознакомиться с инструкцией, прилагаемой к прибору производителем, уделяя повышенное внимание вопросу техники безопасности при монтаже и эксплуатации прибора

Не менее важным моментом станет грамотный выбор места для крепления водогрейного оборудования.

В этом случае обязательным является строгое соблюдение нескольких аспектов:

  • доступность установленного водогрея для профилактических мероприятий и обслуживания в условиях эксплуатации;
  • тип стены и её способность выдерживать вес устанавливаемого водонагревателя, заполненного водой;
  • состояние электрической проводки и, при необходимости, исправление всех выявленных недочетов;
  • соответствие электрической проводки характеристикам водогрейного прибора и требованиям, выдвигаемым изготовителем к эксплуатации прибора.

Не менее важно произвести качественную диагностику состояния всей водопроводной системы, включая правильность функционирования стояков и труб

Особое внимание уделяется качеству воды, которая будет поступать в водогрейное оборудование, и определиться с необходимостью установки фильтра

На стадии подготовки особое значение придаётся правильному выбору места под крепление водонагревателя, так как только в этом случае будет гарантирована простота монтажа, обслуживания и эксплуатации оборудования.

Как подсоединить проточный водонагреватель к электросети

ГОСТ МЭК 60335-1-2008 (IEC 60335-1:2006), IEC 60335-2-35-2014, общие ПУЭ, СНиП правила установки на электросеть закрепляют нормативно. Подсоединение проточника к электропитанию – при подготовке к монтажу нужно учесть:

  • обязательные заземление и автоматика защиты, отключающая питание при замыканиях, попадании тока на корпус, скачках напряжения. Идеально, если обеспечены две меры одновременно. В новых домах (с 1998 года) проводка 3-жильная, имеет «землю». В старой застройке придется тянуть отдельную линию;
  • проводка (электричество при подключении ведут от распредщитка):
    • для старого жилья с 16-амперными пробками подойдут бойлеры до 3,5 кВт, но «с натяжкой»;
    • в новой застройке, домах с электроплитами счетчики обычно 40-, 32-амперные – там допустимы изделия до 6 – 8 кВт;
  • учитывают:
    • суммарную нагрузку на линию – если ее достаточно только для ЭВН, нельзя подсоединять к ней другие электроприборы;
    • сечение жил – для подключения проточного электроводонагревателя нужен провод сечением минимум 2,5 мм². Допустимы алюминиевые, но для надежности всегда рекомендуют медные, выдерживающие большую нагрузку.

Ограничения и рекомендации по мощности потребителей при подключении проточного водонагревателя к электросети:

  • сечение медных жил 2,5 мм² (это минимум) достаточно для 5,9 кВт, для 3,5 кВт этого хватит. Если водонагреватель используется для душа, то комфортная мощность 6 – 8 кВт, потребуется 4 мм²;
  • в квартирах на одной розеточной линии редко бывает по одной розетке, это надо учесть, чтобы не подключать приборы, которые создадут перегрузку, так как мощность потребителей суммируется;
  • есть проточники:
    • однофазные с диапазоном мощности 3 – 12 кВт – проводка трехжильная (220 Вольт);
    • трехфазные, 12 – 30 кВт – четыре жилы (380 Вольт);
  • рекомендовано, особенно если нет заземления, ставить автоматику защитного отключения:
    • УЗО и автовыключатель;
    • дифференциальный автомат, другое название АВДТ – автоматический выключатель диф. тока;
  • по надписи на розетке и ее форме можно определить, на какую мощность рассчитана линия.

Таблицы для определения сечения жил:

Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт
Мощность водонагревателя, кВт 1 2 3 3,5 4 6 8 12
Сила тока, А 4,5 9,1 13,6 15,9 18,2 27,3 36,4 54,5
Рекомендуемое сечение токопроводящей жилы кабеля, мм² 1 1 1,5 2,5 2,5 4 6 10
Максимальная длина кабеля, м 35 17 17 25 22 23 27 30
Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт
Мощность водонагревателя, кВт 6 13 15 18 21 24 27 35
Сила тока, А 9,1 19,5 22,8 27,3 31,9 36,5 41,0 53,2
Рекомендуемое сечение токопроводящей жилы кабеля, мм² 1,5 4 4 4 6 6 8 8
Максимальная длина кабеля, м 50 52 48 40 51 45 53 41
Мощность водонагревателя, кВт 2 – 3 4 – 5 6 – 8 9 – 10
Сечение медных жил, мм² 1,5 – 2,5 2,5 – 4 4 – 6 6 – 10
Номинальный ток автовыключателя, А 16 25 40 50
РазновидностьВнешний вид
Советский вариант на 6 Ампер. Ставили на проводку, которая не подходит для водонагревателей.
Тип F с заземлением на 10 и 16 А (корпус может быть усиленный).
Тип F на 32 А.

При подборе дифавтомата руководствуются таблицей:

Схема подсоединения розетки (проводки) для проточника:

  • «землю» к соответствующей клемме в распредщитке;
  • фазу и рабочий ноль тоже подключают к щитку, но через дифференциальный автомат, где он обычно и находится.

Типовые электрические схемы подключения проточного водонагревателя:

Дифференциальный автомат и автоотключение – не одно и то же, хотя функции схожие:

  • вместо дифференциального автомата можно ставить устройство защитного отключения плюс автомат защиты;
  • АВДТ применяется чаще, он привычнее, это простое, эффективное и более универсальное решение, совмещает два вышеуказанных устройства.

Для безопасной установки необходимо и строго рекомендовано заземление, если его нет, хотя бы должно быть защитное отключение или АВДТ. Варианты работы устройств:

  • полную защиту от удара током, скачков напряжения обеспечат только заземление и указанная автоматика одновременно: отключение произойдет мгновенно после пробития фазы, полностью исключено поражение током пользователя, даже на доли секунды;
  • требования для установки в крайнем случае допускают отсутствие заземления: использование проточника возможно, но только с защитным отключением, которое сработает при касании человека к корпусу с напряжением. Удар током будет, но доли секунды – период равняется времени срабатывания АВДТ. Это лучше, чем ничего.

Особенности монтажа

Решая, как установить и подсоединить к водопроводу водонагревательный бойлер, учитывают следующие рекомендации:

  • По правилам установки водонагревателей, трубы горячей воды должны поступать к сантехническим приборам в тепловой изоляции с толщиной оболочки не менее 20 мм, коэффициент ее теплопроводности не должен превышать показатель в 0,035 Вт/м2. Выполнение данного условия снижает теплопотери в магистрали, экономит электроэнергию и соответственно финансовые средства потребителя.
  • Так же желательно присутствие изоляции и на металлических трубах из стали, нержавейки или меди в линии холодного водоснабжения (ХВС). Основное назначение теплоизоляции на трубопроводе подачи холодной воды – препятствие образованию конденсата, вызывающего появление плесени и грибка, коррозии.

Рис. 14 Бойлер косвенного нагрева в индивидуальном доме

  • Распространенная неисправность многих бойлеров – утечка воды через боковой штуцер предохранительного спускного клапана, вызванная высоким давлением в водопроводной магистрали (встречается на первых этажах многоквартирных высотных домов). Обычно воду отводят в канализацию при помощи гибкой подводки, закрепленной на боковом штуцере, что не всегда удобно. Один из вариантов избежать монтажа мешающего шланга – установка на бройлер расширительного бака, компенсирующего перепады давления.
  • Как правило, расширительный бак ставят на бойлеры косвенного нагрева или резервуары значительной емкости с большим количеством воды, где небольшие температурные колебания вызывают существенное перепады давления.
  • При монтаже бойлеров следует подбирать кабель электропитания с термостойкой изоляцией, в электрической цепи обязательно наличие заземляющего контура. Система электропитания водонагревателя должна иметь устройство защитного отключения УЗО.
  • При эксплуатации мощных бойлеров энергопотреблением свыше 5 кВт, их запитывают трехжильным медным проводом большого сечения (2 – 2,5 мм2) от щитка, проводя отдельную электрическую линию, наиболее часто используемые марки электрокабеля – ВВГ 3х2,5-380, ППВ 3х2,5-380.
  • Для увеличения срока службы ТЭНов водонагревателей в системе водоснабжения устанавливают магнитный фильтр, препятствующий отложению солей металлов на поверхности нагревательного элемента.

Рис. 15 Подключение типового бойлера к электрической сети

Способы монтажа проточных водонагревателей

Желательно размещать близко от точки забора для уменьшения теплопотерь. Но также возможно любое разумное отдаление, минимизировав указанный фактор утеплением шлангов и труб.

Стандартно устанавливают:

  • на стены – прибор компактный, выглядит эстетично, желательно выбрать расстояние, исключающее попадание брызг (не критично, если защита IP 24, 25) и одновременно, чтобы удобно дотягиваться до блока управления;
  • под раковину, мойку – место удобное тем, что находится близко от точки водоразбора. Теплопотери будут минимальными. Технические условия на установку на кухне стандартные. Раковина обычно на тумбочке, водонагреватель будет спрятан и с комфортным доступом, не потребуется вырезать отверстия под ввод/вывод.
  • в шкафы – скрытая установка создаст дополнительную защиту и спрячет изделие, но в стенках мебели придется сделать отверстия для шлангов.

Особенности установки двух типов проточников:

ТипОписание
БезнапорныеНе рассчитаны на давление от сети, его значение внутри бойлера равно атмосферному. Вода поступает самотеком от расходного бачка или направляется маломощной помпой. Такие изделия желательно монтировать рядом с точкой потребления. Иногда иное размещение невозможное, так как модели зачастую изначально оснащены кранами (под ними закономерно должна быть раковина) и/или насадкой для душа на шланге, который должен быть достаточно длинным, чтобы достать к душевой кабинке.
НапорныеБлиже к точке с самым большим расходом, возле стояка или на равном расстоянии от точек разбора.

Водонагреватели монтируются на вертикальные поверхности, высота установки не имеет значения (на удобном для пользователя уровне, внизу под раковиной). Маленькие модели (небольшие компактные коробы) можно вешать даже на гипсокартон, стенки мебели, но перед этим рекомендовано испытать материал опытным путем – саморезы, крепления не должны вываливаться, шататься.

Монтаж проточных водонагревателей на стену производится стандартными действиями:

  1. Монтажную пластину прикладывают к поверхности, через отверстия обозначают места для крепления.
  2. Сверление отверстий.
  3. Вставляют дюбели, вкручивают шурупы.
  4. Подвешивают устройство с помощью петель, кронштейнов из комплекта.

Как выбрать проточный водонагреватель электрический в квартиру, на душ

От правильного выбора водогрейного прибора будет зависеть не только обеспечение горячей водой в необходимом объёме, но и продолжительность эксплуатации устройства. При выборе проточного прибора для установки в квартиру или в частный дом необходимо руководствоваться следующими принципами:

  • Мощность устройства не должна превышать максимально разрешённое значение тока. Если будет установлен слишком мощный прибор, то при открытии крана горячего водоснабжения, возможно аварийное выключение электричества. Если необходимо обеспечить горячей водой большой дом, то в этом случае рекомендуется выбрать трёхфазное устройство. Прежде чем приобретать такой прибор следует также убедиться в том, что существует возможность подключения трёхфазной электрической сети.
  • Тип управления прибором также имеет существенное влияние на принятие окончательного решения в пользу покупки определённой модели проточного водонагревателя. Электронный вариант регулирования температуры воды позволяет осуществлять более точную установку этого параметра, а также производить изменения нагрева с помощью дистанционного пульта управления.
  • Внешний вид устройства, а также качество лакокрасочного покрытия имеет не самое последнее значение при выборе проточного водонагревателя. При равных технических показателях предпочтение следует отдать модели, которая идеально впишется в дизайн помещения.

Идеально впишется в любой интерьер

Если водонагреватель приобретается для установки только в ванной комнате или на кухне, то достаточно приобрести устройство мощностью около 5 кВт. Стоимость проточного устройства, в этом случае, составит всего около 2500 рублей.

Чтобы водогрейное оборудование прослужило много лет, без каких-либо отклонений в работе, рекомендуется приобретать устройства известных производителей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
