Как рассчитать теплый пол электрический: формулы и онлайн калькулятор

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеля

ПомещениеМощность, Вт/м2
Коридор, кухня90-140
Санузел, ванная комната170-190
Балконы, лоджииДо 200
Жилые помещенияДо 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки

Пленочный инфракрасный пол не любит «мокрых» процессов в строительстве

Основными характеристиками инфракрасных пленочных полов нужных в расчетах являются:

  • Напряжение питания 220/230 В и удельная потребляемая мощность, которая может составлять 130, 150, 170, 200, 230 Вт/м2, — в зависимости от помещения и его назначения.
  • Ширина рулона пленочного ИК пола: 0,5, 0,8 или 1 метр. Длина от 1 до 20 метров. Это позволяет «подогнать» пленку под любые помещения.

Пленочный пол также требует укладки только на ту площадь пола, которая не занята стационарной мебелью без ножек. Еще одним серьезным ограничением применения является невозможность укладки в стяжку, так как ИК пленки не «любят» мокрых процессов в строительстве. Лучшее применение для таких нагревателей – это укладка «сухим» способом на абсолютно ровные поверхности с последующим настилом ламината, предназначенного для теплого пола, линолеума или ковролина.

Стержневой инфракрасный теплый пол

Самой инновационной и современной системой теплого пола являются стержневые инфракрасные полы, где применяются в качестве нагревателей гибкие элементы из композиции карбона, графита и серебра. Такие стержни имеют очень полезные свойства – при повышении температуры пола от 20 до 60°C их пиковая потребляемая мощность уменьшается в 1,5 раза. Это позволяет использовать подогрев пола даже там, где будет стационарно расположена мебель, которую можно периодически переставлять.

Теплопотери зданий или помещений очень удобно рассчитывать при помощи специальных программ

Из анализа статистических данных о теплопотерях множества домов и квартир можно сказать о том, что в большинстве современных квартир и домов, построенных с учетом требований по теплозащите, удельная мощность отопления на квадратный метр площади должна составлять 100—130 Вт/м2 для всех помещений, а в ванных и санузлах 130—150 Вт/м2. В старых домах удельная мощность может доходить до 180 Вт/м2 и в этом случае уже не обойтись без других источников тепла.

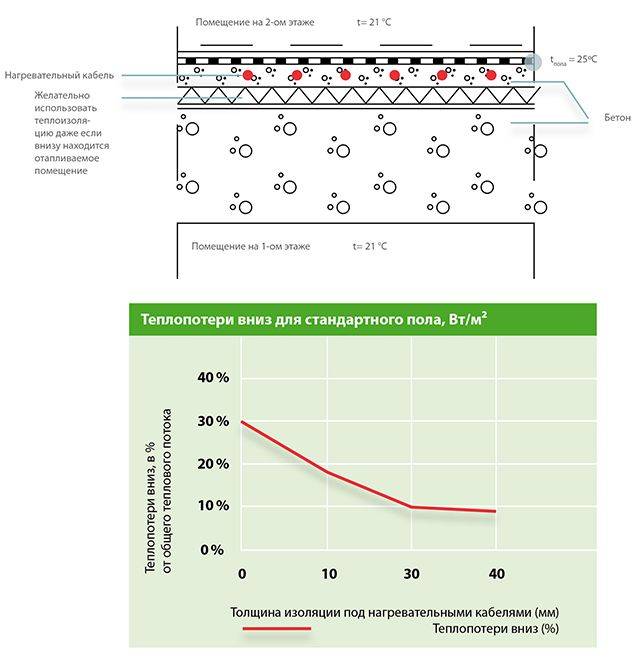

Обоснованность применения теплоизоляции в системах теплых электрических полов

Утепление конструктивных элементов здания в дальнейшем будет сильно влиять на комфорт в помещениях и значительно снизит расходы на отопление. И одним из главных является утепление конструкции пола. Электрические теплые полы могут монтироваться непосредственно под напольное покрытие как с применением различных тонких утеплителей, так и без них, что является чаще всего вынужденной мерой – когда невозможно пожертвовать высотой помещения.

Потери тепла через какую-либо ограждающую конструкцию происходят тем интенсивнее, чем больше разница температур и меньше термическое сопротивление. Даже если в соседних помещениях между этажами будут одинаковые температуры, тепло все равно неизбежно будет передаваться бетонной плите пола. Поэтому, если есть возможность, то надо использовать утеплители и чем они толще – тем лучше. Приведенная диаграмма наглядно демонстрирует это.

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

  • двойной спиралью (рис.1);
  • змейкой (рис.2);
  • двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

Обогревательные маты

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

О пленочных нагревателях

Расчет количества инфракрасной пленки выполняется гораздо проще и сводится к подбору греющего материала по размерам и удельной теплоотдаче:

  1. Рассчитайте потребность помещения в тепловой энергии (раздел первый данной публикации).
  2. Набросайте планировку комнаты со стационарной мебелью. Вычислите размер и квадратуру свободного участка.
  3. Пленочные теплые полы раскладываются с отступом от стен 15—20 см. Нарисуйте эти полосы на эскизе и отнимите их размеры от свободной площади.
  4. Последняя задача – расположить на оставшемся участке инфракрасную пленку требуемой суммарной мощности. Выберите в каталоге производителя рулоны нужной ширины и теплоотдачи.

Учитывайте, что термопленку допускается резать только поперек, ориентируясь по специальным линиям (интервал – 250 мм). Соседние полотна можно класть впритык либо с расчетным интервалом, но не внахлест. Для спальни из нашего примера количество пленки считается так:

  1. Потребная теплоотдача напольного контура – 1,08 кВт. Если брать изделие с теплоотдачей 130 Вт/м², понадобится 1080 / 130 = 8,3 м² пленочного нагревателя. С учетом запаса – 9 м².
  2. Ширина рулона – 0,5 м. Чтобы набрать 9 квадратов, нужно взять пленку длиной 18 м.
  3. Поскольку в спальне остается свободным пространство 15 м², данный тип нагревателя вполне подойдет.

Монтаж теплого водяного пола

Любая система теплого водяного пола состоит из таких основных элементов, как трубы, а также технологии их фиксации. Как правило, пользуются двумя способами:

  • Сухим способом, с применением дерева и полистирола, которые составляют основу, на которую укладываются трубы. Чтобы тепло распределялось более равномерно, трубы также укладываются равномерно, в специально предусмотренные для этого пазы. После этого сверху труб укладывается жесткий материал, вроде фанеры, ОСП, ГВЛ и т.д. Твердое основание служит для укладки напольного покрытия любого происхождения.
  • Мокрым способом, что связано с укладкой системы труб в стяжку. Технология состоит из нескольких слоев. Первый слой – это утеплитель с системой фиксации труб, второй слой представляет саму систему отопления и третий слой – это стяжка. Напольное покрытие укладывается непосредственно на стяжку. Желательно предусмотреть слой гидроизоляции, чтобы не затопить соседей снизу. Для большей надежности, в стяжку можно вмонтировать армирующую сетку. Более надежной получится вся система, поскольку армирование предупредит растрескивание стяжки, что, в свою очередь, обезопасит систему отопления от повреждения. Не следует игнорировать наличие демпферной ленты, которая должна присутствовать по периметру помещения, а также в местах стыковок двух контуров.

Ни ту, ни другую систему нельзя назвать идеальной, хотя укладка труб в стяжку, считается более оптимальным вариантом, поэтому, большинство предпочитает именно такую технологию.

Выбор системы

При выборе системы, необходимо проанализировать ряд факторов. Сухие системы более затратные по средствам, но они позволяют намного быстрее их эксплуатировать. Их использование более предпочтительное по ряду причин.

Первая и основная причина – это вес всей системы. Система отопления, вмурованная в стяжку, отличается значительным весом, поэтому не все конструкции способны выдержать такой вес. Толщина стяжки может достигать не меньше 6 см, а это значительный вес. Кроме этого, на стяжке может быть уложена плитка, которая не отличается легкостью, тем более, если она предназначена для укладки на пол. Если нет уверенности в том, что конструкция выдержит подобную нагрузку, от «мокрого» варианта лучше отказаться, отдав предпочтение варианту «сухому».

Вторая причина связана с ремонтопригодностью системы. Любая система может выйти из строя в любой момент, как бы качественно ее ни монтировали. Несмотря на то, что теплые полы укладываются без стыков и соединений, они иногда лопаются из-за малейшего брака или повреждаются в результате ремонтных работ или других манипуляций. Если лопнула или повредилась труба в стяжке ее отремонтировать очень сложно, поскольку придется разбивать стяжку, а это порой не просто. Естественно, что после ремонта, данное место считается наиболее подверженным различным механическим нагрузкам.

Процесс монтажа водяного теплого пола

Теплые полы в стяжке не рекомендуется включать до того момента, как стяжка полностью высохнет, а это около 30 дней.

Если стяжка уложена на деревянный пол, то это само по себе является настоящей проблемой. Деревянное основание, да еще под воздействием высокой температуры, а тем более при нарушении технологии, быстро придет в негодность, обрушив в любой момент всю систему.

Причины достаточно весомые, поэтому в определенных случаях лучше отдать предпочтение сухим технологиям, а если проблему решить самостоятельно, то такая технология может оказаться не такой и затратной, как кажется. Наиболее затратным элементом являются пластины из металла, но и их не проблематично сделать самому. Лучше, если в качестве материала для изготовления, будет использован алюминий. Проблема заключается лишь в том, чтобы выгнуть металл так, чтобы получились пазы для укладки труб.

Вариант монтажа системы теплого пола на основе полистирола, выполненного по «сухой» технологии, представлен в видео.

Водяной теплый пол по деревянному основанию — Часть 2 — Укладка контуров

Watch this video on YouTube

Монтаж плёночного пола

Инфракрасный теплый пол – Монтаж, укладка и подключение пленочного пола.

Смотрите это видео на YouTube

Как говорилось выше, смонтировать тёплый электрический плёночный пол просто. Но начинать нужно, как и при установке любого пола с обогревом — со схемы расположения плёнки (под мебелью не стелить). Плёнка кладётся на расстоянии не менее 10 см от мебели.

Затем определяется мощность пола. При укладке ламината, как финишного покрытия, мощность не должна превышать 150 Вт, если будет плитка — до 200 Вт. После, рассчитывается количество изделия — с плёнкой это легко, она должна закрывать всю требуемую поверхность, максимальный отрезок 8 метров.

Процесс сооружения электрического тёплого плёночного пола схож с кабельными системами, отличие только в обустройстве нагревательного элемента.

Подготовительные работы

Начинать следует с подготовки участка для терморегулятора. Он устанавливается в доступном месте на стене. Для него проделывается выемка, в которой размещается распределительная коробка.

Затем подготавливается черновой пол — выравнивается и очищается.

Стелится полиэтиленовая плёнка — она необходима для защиты от влаги. Поверх неё укладывается фольгированный утеплитель (толщиной не более 5 см), металлизированной стороной вверх, это поможет избежать потери тепла. Листы проклеиваются между собой скотчем.

На утеплители отмечаются места расположения плёнки, и проделывается углубление для датчика. Термодатчик должен размещаться под второй секцией инфракрасного пола — это позволит более точно принимать информацию о нагреве поверхности.

Монтаж плёнки

Полосы пола укладываются согласно подготовленной схемы. Для уменьшения длины провода, плёнка кладётся торцевыми сторонами к стенке, где будет терморегулятор, отступ от стены 15 см, медные контакты должны быть расположены вниз.

Не допускается укладка полотен внахлёст, они должны располагаться в стык. При необходимости плёнку можно разрезать, но только по специально предназначенным линиям, размер максимального отрезка 8 метров. Изделие фиксируется скотчем к теплоизоляционному материалу.

Подключение системы

Плёнка к питанию подсоединяется при помощи клемм. Для этого с края провода снимается изоляция, он просовывается в зажим, один контакт которого вставляется внутрь плёнки, а второй устанавливается на медную шину. Все контакты фиксируются плоскогубцами и изолируются битумным скотчем, места разреза плёнки также должны быть изолированы.

После этого, устанавливается температурный датчик, он крепится на битумной изоляции к черной кремниевой полосе снизу плёнки, а провод протягивается к терморегулятору по выемке в подложке.

Монтируется терморегулятор. К нему подключаются половые кабели и от датчика. Затем подсоединяется питающий силовой провод.Для проверки функциональности системы, требуется включить её на полную мощность на несколько минут.

Укладка финишного покрытия

Прежде чем стелить отделочное изделие, конструкция покрывается толстым полиэтиленом — это защитит её от влаги.

Укладывать ламинат можно прямо на полиэтиленовую плёнку. Если вы собираетесь класть ковролин или линолеум, то сверху гидроизоляции размещаются листы фанеры.

Как правильно монтировать плитку на тёплый плёночный пол — это можно делать двумя способами:

На полиэтилен кладётся малярная сетка, для улучшения сцепления. Заливается тонкий слой (1 см) самовыравнивающегося состава или стяжки.
Гидроизоляция обшивается ГВЛ, листы фиксируются саморезами

Важно не повредить плёнку.Плитка монтируется на клей для тёплых полов.

Для этого, оно очищается, поверх кладётся теплоотражающее изделие, на которое укладывается плёнка.

Расчет метража кабеля и шага укладки

Чтобы определить длину греющего проводника, необходимо учесть некоторые особенности:

  • производители предлагают кабели фиксированного метража, обладающие разной мощностью (от 9 до 20 Вт на 1 погонный метр);
  • чтобы нагреватель мог отдавать тепло и не перегорел в полу, контур нельзя прокладывать под стационарной мебелью и техникой без ножек;
  • для укладки в ванной или на балконе кабельный проводник берется с запасом 15—20%.

Схема укладки резистивного кабеля в ванной

Выяснив потребность в тепловой энергии на обогрев конкретного помещения, сделайте расчет электрического теплого пола согласно инструкции:

  1. Подберите по каталогу кабель, ориентируясь на полученную ранее тепловую мощность и добавляя запас 15%. Запишите общую длину проводника.
  2. Нарисуйте на бумаге план комнаты в масштабе.
  3. Расположите на эскизе мебель и бытовую технику, вплотную прилегающую к полу и мешающую нормальному теплообмену. Соблюдайте реальные габариты шкафов, стиральных машин и прочего оборудования.
  4. Отнимите от общей квадратуры площадь, занимаемую мебелью. Задача – разместить на свободном участке выбранный по каталогу греющий проводник.
  5. Разделите остаток площади на длину кабельного нагревателя – получите шаг укладки в метрах.

Правила раскладки в жилых и вспомогательных помещениях отличаются. Например, в гостиной или спальне первая греющая линия отодвигается от мебели на расстояние 10 см. В ванной либо на балконе кабель укладывается вплотную к шкафам и сантехнике, чтобы ноги не ощущали перепада температур на полу. Указанный нюанс обязательно учитывайте при планировании. Подробнее расскажет специалист на видео:

Поскольку нагревательные маты продаются полосами сетки (рулонами), шаг прокладки считать не придется. Но учтите другой момент: теплоотдача 1 м² мата ограничена, увеличить мощность нельзя. А вот снизить – без проблем, достаточно разрезать сетку между проводниками и раздвинуть кабели.

Пример расчета теплого электрического пола в спальне 18 м² с потреблением тепла 2,16 кВт:

  1. Поскольку кабельный нагрев планируется совместить с радиаторной системой, тепловая мощность делится пополам – 2,16 / 2 = 1,08 кВт приходится на половой контур.
  2. Подбираем двухжильный кабель DEVIsafe 20T удельной мощностью 20 Вт/м. С учетом запаса берем готовый проводник длиной 60 м с теплоотдачей 1,2 кВт.
  3. Стационарная мебель занимает 3 м² площади спальни. Остается 15 м², тогда шаг укладки составит 15 / 60 = 0,25 м.

Возможные схемы раскладки кабельных контуров

Проектируем водяной тёплый пол

Как было сказано выше – одним из основных показателей для проектирования греющей системы является плотность эффективного потока тепловой энергии, производимой 1 м2 ТП (g, Вт/м2) – удельная мощность теплого пола. Она должна полностью компенсировать теплопотери помещения – Q, Вт.

g=Q/F,

где F, м2 – полезная площадь пола, которая будет использована под отопление.  Она принимается, как общая площадь помещения за вычетом мест, где будет установлена мебель, а также свободной зоны 20-30 см от стен и мебели.

Величина Q учитывает множество параметров, частично приведенных в предыдущем разделе. Для её точного вычисления можно пользоваться методикой предложенной в справочном пособии Е. Г. Малявиной «Теплопотери здания», требующей углубленного подхода. Однако на практике частнику проще будет принять некие усредненные величины теплопотерь типовых зданий. Например, комната 18 м2 с одной наружной стеной и окном, а также потолками до 3 м, будет иметь примерные теплопотери 1800 Вт. Данный показатель справедлив для расчета теплого пола в помещениях многоквартирного дома, построенного в умеренной климатической зоне. А вот для частного дома его уже придется увеличить в 1,2-1,5 раза. Также увеличиваются значения теплопотерь, если установлены большие окна, комната угловая, тонкие стены и т.д.

Удельная теплоотдача теплого пола должна находиться в определенных пределах. Ведь его перегрев приводит к дискомфорту жильцов, разрушению строительно-отделочных материалов. Так, максимальная температура поверхности напольного покрытия (tf, С) рекомендуется:

  • + 29°С – для жилых помещений (спальни, гостиной, кабинета);
  • + 33°С – для помещений с повышенной влажностью (санузла, кухни);
  • + 35°С – для участков возле внешних стен.

Табличный подбор шага укладки трубопроводов

Зная плотность эффективного потока тепловой энергии (g, Вт/м2), тип используемого покрытия (его сопротивление теплопередаче – Rw, м2*ОС/ Вт или м2*К/Вт), рекомендуемую температуру поверхности пола для данного помещения (tf, С), а также градиент рабочих температур теплоносителя (tz/tp, С/С), можно по таблицам 1-3 подобрать шаг трубы (b, м).

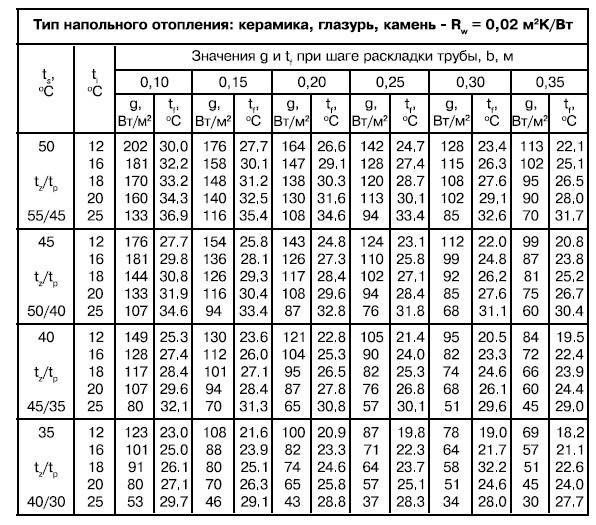

Таблица 1.

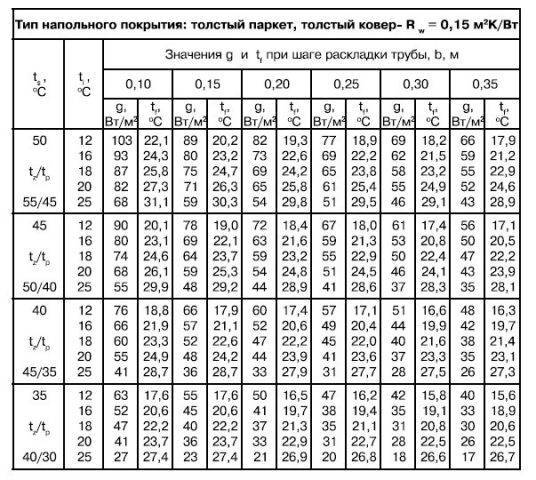

Таблица 2.

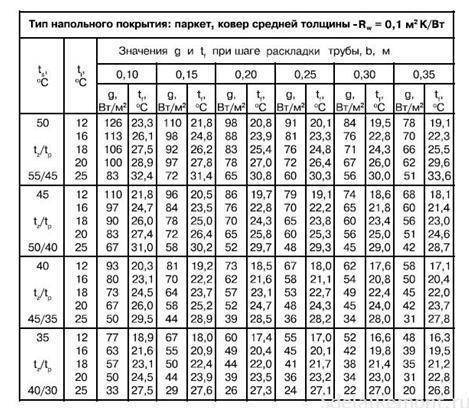

Таблица 3.

Вычисляем количество и диаметр трубопроводов

Расчет длины трубы для теплого пола выполняем по формуле:

L=(F/M)*1,1+2*N, где

  • L – искомая длина трубопровода, м;
  • F – полезная площадь пола отапливаемого помещения, м2;
  • b – шаг (частота прокладки) витков, м;
  • N – расстояние от коллектора, расположенного на стене, до уровня пола, м;
  • 1,1 – коэффициент запаса труб на повороты.

Расход трубы также можно прикинуть, воспользовавшись таблицей 4.

Таблица 4.

Шаг, ммРасход трубы, м/м2
10010
1506,7
2005
2504
3003,4

Профессиональный расчет теплого водяного пола также включает подбор внутреннего диаметра (D, м) трубопроводов. Он должен соответствовать целому ряду параметров таким, как гидравлическое сопротивление системы, техническим возможностям циркуляционного насоса, требуемым для прокачки объемам теплоносителя и другим. Тем не менее, практически для любой небольшой индивидуальной тепловой установки обогрева полов, можно смело брать, например, металлопластиковую трубу Ø 16 мм, у которой внутренний Ø 12 мм. При этом следует учитывать, что рекомендуемая длина отопительного контура в этом случае не должна превышать 100 м (максимум 120 м).  Если же расчет трубы для теплого пола требует большего её метража, то тогда контур необходимо разбить на два и более.

Помимо металлопластика подойдут: медь, ПВХ, сшитый полиэтилен. Они обладают схожими гидравлическими параметрами, поэтому их диаметры подбираются аналогично.

Определение тепловой нагрузки

Прежде чем заготавливать материалы для монтажа напольного электрообогрева, нужно посчитать, сколько тепла подать в конкретное помещение. Данный расчет принято вести по удельной характеристике – количеству теплоты, выделяемой на единицу объема или площади комнаты.

Мощность отопительной системы считается через площадь в тех случаях, когда высота потолков жилища не достигает 3 м. Наиболее точный результат методика дает в помещениях с потолками 2,6—2,8 м. Порядок расчета такой:

  1. Измерив габариты комнаты, высчитайте площадь в квадратных метрах.
  2. Найденную квадратуру умножьте на величину удельной тепловой характеристики (базовая – 100 Вт/м²).
  3. К полученной мощности примените региональный поправочный коэффициент.

Удельные показатели расхода тепла для разных помещений

Комнаты, расположенные в различных частях дома, охлаждаются по-разному – угловые теряют больше тепла, нежели средние. Отсюда рекомендация: значение удельной характеристики принимайте в зависимости от типа помещения:

  • для комнат, находящихся внутри здания либо имеющих одну внешнюю стену с окном, — базовое значение 0,1 кВт/м²;
  • угловые помещения (2 внешних ограждения и один световой проем) – 0,12 кВт/м²;
  • те же угловые комнаты, но с двумя окнами – 0,13 кВт/м².

Поправочный коэффициент применяйте в зависимости от региона проживания. Для коттеджа, построенного в южных областях, значение коэффициента составит 0,7—0,8, в северных районах – 1,5—2,0.

Расчет расхода теплоты по объему жилища ведется аналогично: путем замеров определяется кубатура комнаты, умножаемая на удельную характеристику. Базовое значение для внутренних помещений – 35 Вт/м3, угловых – 40 и 45 Вт/м3 соответственно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
