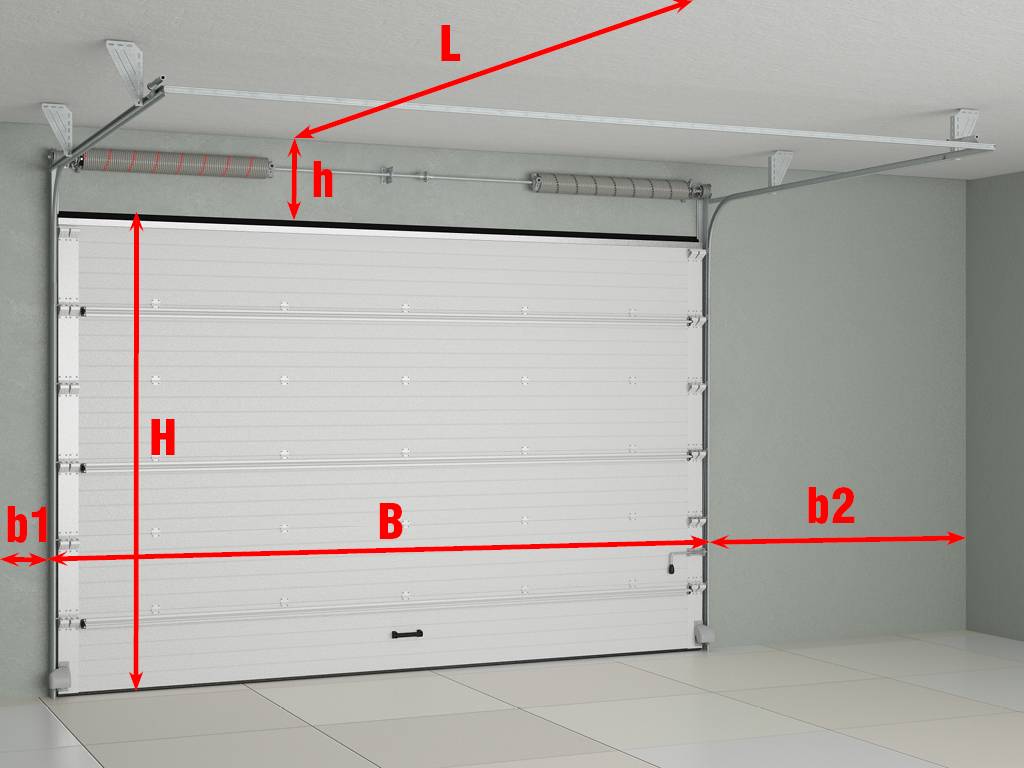

Секционные
Во многих странах Европы секционные ворота являются самым распространенным типом защитных устройств для гаражей и въездной зоны загородного участка. По техническому оснащению их конструкция – это отдельные секции, соединенные между собой петлями, передвигающиеся по закрепленным по проему и смещенным под перекрытие помещения направляющим шинам. Движение полотна гаражных ворот этого типа осуществляется по вертикальной плоскости. Это очень удобно в повседневной эксплуатации, так как не требуется дополнительного пространства, позволяющего открыть ворота, даже если автомобиль расположен непосредственно перед въездом.
Для удобства эксплуатации секционные ворота могут быть укомплектованы боковой дверью или встроенной калиткой.
Отдельная дверь значительно повышает удобство повседневного пользования гаражом, уменьшает теплопотери в помещении и увеличивает уровень безопасности объекта. Ведь при наличии двери или калитки не нужно для входа в бокс целиком поднимать ворота.
Важное достоинство автоматических ворот секционной конструкции – это наличие надежной и удобной системы ограничения доступа. Предварительно можно подобрать вращающуюся защелку или специальную задвижку для открывания системы только изнутри помещения
Для закрывания конструкции снаружи устанавливается автоматический ригельный замок со стабильным штифтом и надежной защелкивающейся шайбой.
Разновидности
Грамотно подобранная система управления обеспечит объекту высокую надежность за доступную цену. Установленный привод при закрытых створках ворот дополнительно является качественным запорным устройством.
Ворота управляются при помощи электропривода с применением пульта дистанционного управления или стационарного устройства.
При вероятности постоянного или временного отключения электричества в устройстве предусматривается специальная система для оперативного аварийного отключения автоматического электропривода и включения режима ручного управления.
Механизмы подъема
В воротах подъемного типа используется механизм открывания двух видов:
- Рычажно-пружинный. Он является наиболее популярным среди владельцев гаражей с такими воротами. Одним из его главных достоинств является простота конструкции, а, следовательно, и надежность. При изготовлении металлических конструкций подъемного типа, которые снабжены таким механизмом, большое значение имеет точность регулировки пружин. Наряду с этим, крайне важна точность установки направляющих, по которым после завершения всех работ будут перемещаться ролики.
- Если створки довольно значительны по своему весу, то в этом случае оптимально использовать при сооружении подъемных конструкций механизм, снабженный противовесом. В таких случаях выбор обычно делается в пользу лебедки. Противовес закрепляют с одной из сторон, и при помощи троса происходит его соединение с другим краем створки. Подбор подходящего механизма для ворот производится в каждом конкретном случае индивидуально.
Установка распашных ворот
У распашных ворот отсутствуют колеса, ролики и направляющие, за счет чего нет необходимости специально для них подготавливать фундамент, как в случае откатных. Среди материалов для монтажа распашных ворот стоит выделить:
- Профильные трубы с сечением 60х30, 40х30 мм;
- Швеллер или профильная труба размерами 100х100 мм;
- Материал для обшивки. Это может быть дерево, профнастил и т.п.;
- Арматура диаметром 14 мм;
- Электроды;
- Кирпич;
- Раствор из цемента, песка и щебня.
Инструменты:
- Лопата;
- Сварочный аппарат;
- Болгарка;
- Уровень;
- Измерительный инструмент;
- Шуроповерт.
Прежде чем устанавливать распашные ворота, сделайте замеры, подготовьте место для монтажа. Выкопайте 2 ямы для опорных столбов. Они должны стоять ниже, чем промерзает почва примерно на 1,2 метра. Ширина составит 30 см. На дно ямы насыпьте щебень. Затем опустите опорные столбы в яму.
Можно использовать металлические трубы или швеллер. Залейте столбы бетоном (на ведро цемента 3 ведра щебня, 3 — песка). Если планируете ставить электропривод, то просверлите под него дырку и установите изоляционную трубку.
Распашные ворота с автоматикой чертежи
Далее приварите к столбам опорные пластины. На них будут крепиться петли. Понадобится 4-8 петель. Их количество зависит от веса и размера створок.
Затем нужно подготовить створки. Сварить прямоугольный каркас по ширине ворот. Сначала его нужно сделать слитным. По центру приварить еще 2 трубы. Между ними должен быть промежуток от 5 до 10 мм. Затем нужно распилить каркас между центральными трубами. К створкам приварить петли и навесить полотно на опорные столбы.
Монтаж элементов безопасности автоматических ворот
Сигнальная лампа создает световую сигнализацию при перемещении полотна. Она предупреждает об опасности тех, кто остался в проеме. Фотоэлементы не позволяют створкам закрыться, если в проеме находится машина, человек или животное.
Проводку для всех этих механизмов прокладывают еще на стадии закладки опор. Тогда все кабели и скрутки будут надежно спрятаны. Если все это не сделать заранее, тогда придется сверлить отверстия в столбах. Провода тогда будут проложены через въезд. Но еще предстоит демонтировать тротуарную плитку или асфальт. Это принесет дополнительные расходы денег и времени.
Оптимальное решение при этом всем – поручить работу профессионалам. Они выполнят работу качественно, надежно и нанесут минимальный ущерб окружающему пространству. После установки обязательно проверьте, как работают фотоэлементы. Запустите ворота, а сами встаньте в проем. Воротные створки должны резко прекратить перемещение и закрыться.
Разводка электрических проводов и кабелей
Установку автоматического оборудования начинают производить еще при закладке опорных стоек, расположенных сбоку. Проводку для электрической энергии и управления устройством рекомендуется прокладывать во внутренней полости столбов. Обязательно следует сделать отверстия для вывода проводов наружу.
Предварительно провода подготавливают. Раньше использовали двигатели с пускателями и с проводами, сечение которых было от 2,5 мм2. Теперь такие «толстые» кабеля не нужны. Относительно «толстые» кабеля отходят от блока управления и мотора. Их сечение не превышает 1,5 мм2.
Под дорогой, идущей от ворот, прокладывают провода. С их помощью управляют воротным полотном, которое установлено напротив блока управления. Лучше такие работы осуществлять до заливки фундамента или кладки тротуарной плитки. Иначе потом придется демонтировать дорожки, что повлечет за собой дополнительные расходы.
Рекомендуется приобретать провода соответствующих маркировок с соблюдением всех размеров. Вся эта информация отображена в инструкции. Если вы решили самостоятельно собрать автоматический привод по собственной схеме, то лучше тоже конкретно прописать использованные материалы, инструменты и размеры.
Что потребуется для изготовления
Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.
Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.
Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.
Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м3.
Из каких материалов изготавливают
Чаще всего в качестве строительного материала для складных гаражных ворот выбирают:
- дерево;
- металл;
- сэндвич-панели.
Дерево выбирается для обустройства въезда в гараж реже по той причине, что оно не обладает достаточным запасом прочности, не устойчиво к открытому огню и, так или иначе, гниет даже после обработки специальными растворами. Но мало какой материал может сравниться с деревом в плане эстетики.
Металл же отличается высокой прочностью и долговечностью. Нередко предпочтение отдается стали, которая устойчива к коррозии. Да, такой выбор окажется достаточно дорогим, но обеспечит ворота всеми необходимыми характеристиками по устойчивости против взломов и надежности.
Сэндвич-панели также выбираются по той причине, что с ними удобно работать. Этот материал достаточно прочный, а также может, как конструктор, принимать практически любые нужные формы. Панели хорошо сохраняют тепло, а еще являются самым оптимальным вариантом для съезжающей по направляющим конструкции.
Требуемые расходные материалы
Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.
Для изготовления потребуются следующие материалы и комплектующие:
Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка.
Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов.
Ролики
Особых требований к ним нет, важно, чтобы поверхность была обрезиненная.
Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.
Отличительные черты конструкции
Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:
Шарнирно-рычажное устройство.
Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.
По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.
Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.
Подъемные ворота в гараж
Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см
Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.
Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.
Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.
Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.
При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.
Схема привода подъемных ворот
Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.
Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.
Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.
Подъемные ворота оформленные под дерево
Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.
Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.
Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.
Аварийное открытие распашных, откатных ворот
Конструкции могут отличаться по принципу работы, но функционирование разблокиратора обычно сохраняется неизменным. Любой привод возможно разблокировать специальным ключом. Затем откатную, распашную систему можно открывать/закрывать вручную до момента возобновления подачи электричества.
Сложнее обстоит ситуация, когда ворота секционные. Мастера дают совет еще на стадии их проектирования и установки продумать второй вход. Еще одна альтернатива – врезание ригельного замка с разблокировщиком. Это позволит получить доступ к ручному открыванию и закрыванию без света. Если указанное решение не продумывалось, потребуется нарушать целостность полотна. Его вид не пострадает слишком сильно. После завершения работ на месте отверстия формируется латка, проводится реставрация.
Способы аварийного открытия, если автоматические ворота не открываются с пульта, что делать
Аварийная разблокировка распашных полотен продумывается производителями – система изначально имеет такую возможность. Открытие реализуется с помощью ключа, вставляемого в предназначенное для него отверстие в приводе. Встречаются системы, которые с внутренней стороны открываются только шнуром, тросом, но они уже почти не изготавливаются, считаются устаревшей технологией.
По причине высокого риска подделки ключа по просьбе заказчика может монтироваться специальная система для разблокировки. Она представлена клавиатурой с кнопками, требующей введения определенной цифровой последовательности, открывающей распашные створки.
Когда откатные ворота не закрываются или не открываются, разблокировка для сдвижной конструкции организуется по такому же принципу, как и для распашной. Единственное исключение – цилиндр с отверстием для ключа монтируется и на подвижной створке, и на боковой неподвижной рейке.
Что делать, когда нет разблокиратора
В жизни часто случаются ситуации, когда при форс-мажорных обстоятельствах под рукой не оказывается ключа от разблокиратора. Ключ теряется или его забывают, а в гараж нужно срочно. Быстрее всего проблему решить при наличии распашных ворот. Чтобы открыть, лапы электропривода снимаются со створок, опор после откручивания крепежных болтов. Затем ворота легко откроются.
Больше времени придется потратить, чтобы открыть откатные створки. Нужно демонтировать рейку с зубчиками или привод
Сначала важно внимательно осмотреть механизм, лучше все-таки обратиться за помощью к мастеру. Специалист подскажет, какой из вариантов проще в исполнении и позволит нанести конструкции минимальный вред. Идеально – когда имеется запасной вход
Лучше уже при проектировании ворот подумать об этом нюансе, или хотя бы дополнить конструкцию ригельным замком. Когда входа нет и замок отсутствует, попасть в гараж можно только при повреждении полотна. Делать это следует там, где реечный привод крепится кронштейном
Идеально – когда имеется запасной вход. Лучше уже при проектировании ворот подумать об этом нюансе, или хотя бы дополнить конструкцию ригельным замком. Когда входа нет и замок отсутствует, попасть в гараж можно только при повреждении полотна. Делать это следует там, где реечный привод крепится кронштейном
Важно постараться сделать, чтоб кронштейн отвалился от створки – для этого и проделывается отверстие. Это единственный способ открыть конструкцию вручную. Откатная система без разблокиратора
Откатная система без разблокиратора
Когда привод навального типа, то с нижнего полотна откручивается ручка – это дает возможность подобраться к шнурам разблокиратора.
Обычно после случившегося владельцы ставят на свои ворота ригельный замок. Ведь это в разы дешевле, чем ремонтировать поврежденный механизм и створки. Стоит отметить, что одной из зарекомендовавших фирм по производству ворот с автоматикой, предусматривающих аварийное открытие, является DoorHan (ДорХан).
Требования безопасности эксплуатации
Для начала следует внимательно изучить и далее соблюдать весь срок использования – требования по безопасности эксплуатации гаражных ворот. Это довольно сложный автоматизированный механизм – соблюдение этих правил не только продлит срок службы, но и обезопасит вашу жизнь и здоровье.
Для начала вам нужно помнить, что не следует выставлять какие-либо препятствия и самому находиться на пути воротной системы во время ее работы.
Запрещено приводить ворота в движение в том случае, если не исправен привод, но остается в заблокированном режиме. Более того, вскрывать привод и блок управления самом также запрещается.
При открытии или закрытии ворот при помощи пульта производитель не рекомендует удерживать кнопку на пульте дольше, чем 10 секунд.
Не следует прилагать излишние усилия при открытии или закрытии ворот в ручном режиме.
Также следует помнить, что гаражные ворота секционно-подъемного – это комплексная система, вносить изменения в ее конструкцию самому – категорически запрещено.
Гаражные ворота – довольно надежная и безопасная система, однако не следует доверять их управление детям младшего возраста.
Ваши гаражные ворота прослужат дольше, если вы будите регулярно (два раза в год) смазывать резиновые уплотнители и ролики, а также время от времени промывать гаражное полотно чистой водой; зимой будите очищать ворота от снега и льда; по мере загрязнения протирать фотоэлементы гаражной системы.
Какие выбрать?
Выбор и установка гаражных ворот обусловлены, в первую очередь, конструкцией гаража, его высотой и свободным местом перед ним.
Поворотные и секционные створки Hormann и Doorhan можно устанавливать только в высоких помещениях, а для распашных и откатных моделей нужно больше места перед гаражом, иначе возникнут проблемы не только с открыванием ворот, но и заездом в гараж.
Если вы живете в теплом климате, или ваш гараж хорошо отапливается, то отличным вариантом станут австрийские поворотные конструкции или системы Promatic-3. Инструкция к воротам говорит, что в суровом климате использовать их нельзя, так как может потребоваться дорогостоящий ремонт изделий.
Различные типы ворот с автоматическим дистанционным управлением
В зависимости от устройства различают следующие виды автоматических ворот с дистанционным управлением:
- подъемные;
- откатные;
- распашные.
Подъемные конструкции имеют свои разновидности – это рулонные, секционные и поворотные.
Рулонные ворота
Данный тип конструкции отличается простотой и удобством. Для его сооружения не требуется много места. Ворота представляют собой множество алюминиевых планок, соединенных в одно полотно. При открытии ворот это полотно наматывается на барабан, который расположен под потолком.
Открытие возможно вручную, или механическим способом, при помощи пульта дистанционного управления. Система состоит из: полотна, направляющих, короба с мотором и валом, приемника дистанционного управления, фотоэлементов.
Преимущества:
- Надежный способ защиты помещения от холода.
- Компактные, могут устанавливаться при низких потолках, на небольшой высоте.
- Имеют невысокую стоимость.
Виды автоматических ворот
Секционные ворота
Это универсальный тип, подходящий и для установки на предприятии, и для частного применения, для дома или установки в гаражных помещениях, Отличаются высокой надежностью, защищены от воздействий неблагоприятных погодных условий. Могут управляться как автоматически, так и вручную, а механизм рассчитан на несколько открываний в день и обладает большой устойчивостью к серьезным нагрузкам, что позволяет использовать ворота в промышленных помещениях. Функционал ворот может быть расширен благодаря возможности установки в них дополнительных дверных и оконных проемов. Установка автоматики на секционные ворота требует соответствия типу подъема ворот – низкий, высокий или стандартный, наклонный или вертикальный.
Для ворот такого типа подходят цепные и вальные приводы. Вальные приводы более мощные, они необходимы, когда полотно имеет большой вес, а также в случае нагрузок высокой интенсивности. Цепные приводы больше применяются в быту, подходят для ворот с низким и стандартным типом подъема.
Подъемно-поворотные ворота
Оснащены подъемно-поворотным механизмом и могут быть установлены в помещении любого типа, так как отличаются простой эксплуатацией и оптимальным соотношением цены и качества. Их полотно представляет собой цельную конструкцию, занимающую все пространство проема. Принцип открывания прост – перемещаясь по специальным направляющим, ворота меняют свое положение с вертикального на горизонтальное. Поэтому такой тип ворот подразумевает отсутствие каких-либо препятствий на пути движения полотна.
В сравнении с другими типами, подъемно-поворотные ворота не так хорошо сохраняют тепло, а установка подходит только для прямоугольных проемов. Если же произойдет частичная поломка, потребуется полная замена ворот. Кроме того существуют ворота подъемно-гильотинного типа, — в данном случае полотно перемещается по принципу гильотины снизу-вверх по внешней стене помещения.
Откатные или сдвижные ворота
Такой тип конструкции отличается высокой надежностью, стойкостью к погодным воздействиям, и лучше всего подходит для установки в условия ограниченного пространства. Ворота оснащены прочным механизмом, способным выдерживать большие нагрузки.

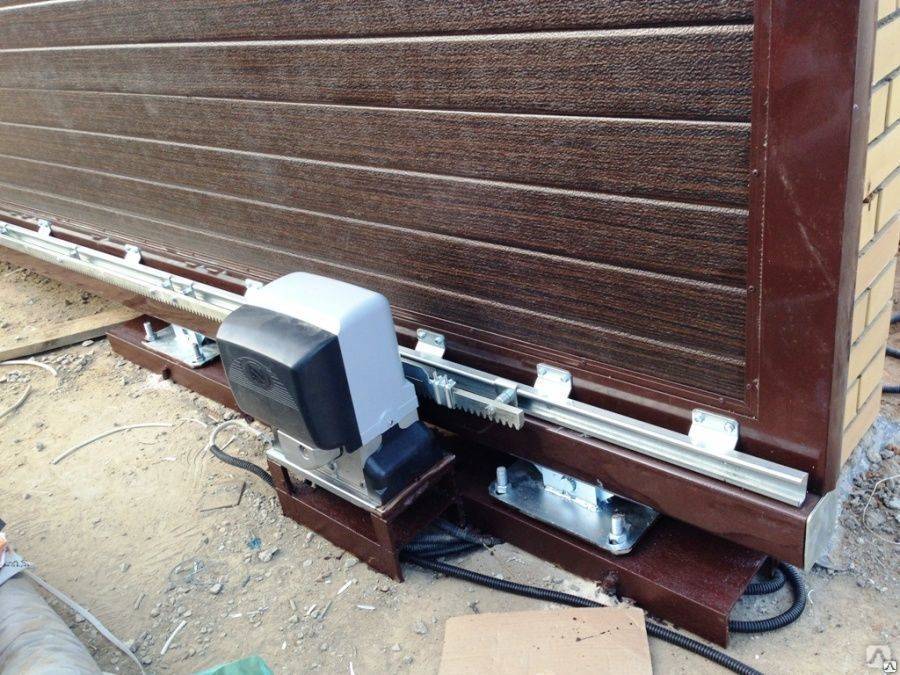

Автоматика для откатных ворот обычно устанавливается на специальную площадку для привода или фундамент. При выборе привода стоит учитывать вес ворот.
Распашные ворота
Конструкция отличается бесшумностью и легкостью открывания и закрывания, но требует свободного пространства. Теплоизоляция поддерживается за счет пластикового профиля, закрывающего просветы в конструкции. Для распашных ворот производятся приводы двух видов – линейные и рычажные (электромеханические, гидравлические).
Рычажные не боятся мороза, оснащены рычагом, могут открываться и наружу и внутрь. Линейные требуют меньше места для монтажа. При подборе автоматики необходимо учитывать площадь полотна ворот. Кроме того, автоматику распашных ворот необходимо содержать в чистоте, особенно в зимний период, очищать от снега.
Автоматические роллетные или рулонные ворота
Представляют собой гибкое полотно, скатанное в рулон. Конструкция отличается повышенной теплоизоляцией, упругостью и прочностью, большими размерами (бывают шириной до 11 метров, и высотой до 9 метров). При этом ворота достаточно компактны, благодаря способности скручиваться в рулон. Подходят для частного применения, на участках, в домах, гаражах и для крупных помещений, предприятий.
Могут быть смонтированы снаружи помещения и внутри него, а также в оконные проемы — так они не только заменят собой ставни, но и обеспечат безопасность, защищая от проникновения (актуально для жителей частных домов и коттеджей, или живущих на первом этаже здания).
Это интересно: Беседки — разновидности конструкций
Монтаж откатных ворот
Особенность откатных ворот — движение воротины в сторону, вдоль забора. Благодаря этому можно снабдить забор воротами даже в тех местах, где свободное пространство не позволяет этого сделать. Так же как и в предыдущем случае, монтаж откатных ворот начинается с установки опорных столбов, и каких-то отличий по их конструкции нет. То есть таким же образом необходимо произвести выемку грунта, заложить и забетонировать столбы.
Отличия начинаются при подготовке фундамента. Для откатных ворот необходим фундамент, который изготавливается на основе банкетки, произведенной из швеллера и арматуры буквой П. Длина швеллера должна составлять половину длины проема. После того как банкетка будет сварена, следует произвести выемку грунта под основание. В траншее нужно предусмотреть слой гравийно-песчаной смеси, и только потом укладывать туда каркас.
Подготовка опалубки для заливки фундамента под распашные ворота
На этой рабочей поверхности раскладываются заготовки профилированных труб и прихватываются друг с другом сваркой. После подгонки размеров и углов производится окончательная сварка труб. Обрешетка для крепления облицовочного материала, так же как и в предыдущем случае, изготавливается из труб меньшего сечения. После того как каркас полностью готов, производится его грунтовка и покраска. Для того чтобы поставить ворота на свое место, сначала устанавливают несущую балку на основание, вставив в нее тележки.
Схема установки откатных ворот
Когда каркас ворот уже стоит на своем месте, можно начинать крепить обшивку. Материалы, которые могут быть для этого использованы, схожи с теми, что используются при монтаже распашных ворот. Автоматизация откатных ворот начинается с установки зубчатой рейки на привод, благодаря которой и будет происходить движение полотна. После этого, согласно инструкции по эксплуатации на электропривод, производится его установка и подключение.
Монтаж створок
При монтаже распашных створок чаще всего используют столбы из кирпича. В центре несущего столба монтируется труба диаметром 100 мм или же швеллер, к которому нужно приварить арматуру, чтобы вывести наружу три закладных, для укрепления профильной трубы 30−60 мм к кирпичному столбу. Затем непосредственно к этой трубе крепятся петли. Закладные для привода должны располагаться на высоте привода, предпочтительно 1 метр.
К готовым воротам во всю длину несущего столба нужно приварить трубу диаметром 60 мм. Эта труба будет использоваться для приваривания к ней петель створок распашных ворот. Стоит отметить, что все трубы, которые используются для монтажа уличных ворот, открывающихся наружу, должны быть тщательно очищены от ржавчины и загрунтованы.
Каркас изготавливается из трубы диаметром 50 мм или 60 мм, меньшего диаметра трубы ребер жесткости, к которым будет закрепляться профнастил. К трубе 50 мм посередине приваривается труба диаметром 20−40 мм, чтобы было удобнее зашивать ворота профнастилом.
Автоматические ворота распашного типа отличаются от обычных тем, что оснащены электроприводом. Автоматика делает эксплуатацию ворот простой и эффективной, благодаря чему она стала весьма популярной не только в промышленных, но и в бытовых целях.
После того как монтаж распашных ворот закончен, может устанавливаться автоматика. Этот процесс не такой сложный, как может показаться на первый взгляд. Однако он требует аккуратности и точного следования приложенной инструкции. Для того чтобы автоматика работала безупречно и долго, нужно учитывать все факторы.
Анализ схемы изготовления
В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.
Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.
Описание принципа работы самодельных подъемных гаражных ворот:
- Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
- Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
- Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
- Полотно формируется из алюминиевых или оцинкованных листов. Желательно сделать утепление с внутренней части.
Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.
Автоматика для распашных ворот
Распашные ворота – широко распространенная конструкция на территории России. Она повсеместно используется для защиты дачных кооперативов, участков, загородных домов, гаражей и стоянок. Последние годы популярность набирает распашная конструкция с автоматическим приводом, которая сочетает в себе классический дизайн и обновленный функционал.
Полотно распашных ворот изготавливается из различных материалов. Это наиболее гармоничная конструкция с визуальной точки зрения
На вопрос “автоматические распашные или откатные ворота лучше” нет однозначного ответа, так как многое зависит от конфигурации въезда (узкие и длинные въездные группы невозможно оснастить откатными воротами, а распашные требуют много места для хода створок), поэтому прежде чем сделать выбор стоит ознакомиться с характеристиками.
Конструкция имеет неоспоримые преимущества:
- открываются наружу и внутрь;
- устанавливаются даже в ограниченном пространстве;
- бюджетный вариант.
Основным же минусом является ненадежность несущих столбов. Со временем они имеют свойство наклоняться под весом створки, меняя геометрию конструкции и выводя привод из строя.
Оснащая распашные ворота автоматическим приводом, необходимо проконсультироваться со специалистом для разъяснения нюансов.
Типы приводов:
- рычажный (работает по принципу независимого хода рычагов и устанавливается на широкие колонны. Угол раскрытия увеличивается до 120 градусов. Подходит для монолитных ворот с весом створки до 600 кг);
- линейный (по желанию клиента устанавливается вверху, внизу, посередине створок. Для монтажа системы не требуются громоздкие столбы, что экономит пространство. Преимуществом является замедление хода в конце закрывания и открывания, что увеличивает срок эксплуатации. Ворота имеют угол открытия и закрытия 90 градусов.)
Тип механизма:
- электромеханический (с червячным редуктором и электродвигателем);
- гидравлический (используется для ворот шириной створки более 3м и весом более 600кг).
Подземный вариант привода для распашных ворот в настоящее время практически не используется на территории России, однако, является одним из лидеров направления. Подземный привод невидим, поэтому абсолютно не портит внешний вид створок и самого участка. Для защиты от коррозии его помещают в специальный короб, находящийся под петлями створок. Механизм работы практически бесшумен и позволяет открывать ворота до 360 градусов. Конструкция рассчитана на вес створок до 900 кг шириной до 5 метров.
