Как сделать гараж из сэндвич панелей: пошаговая инструкция по самостоятельному возведению

Обшивка каркаса

Если самостоятельно установить сэндвич-панели, цена гаража для хозяина заметно уменьшится, поскольку услуги строителей обходятся дорого. Для сбора строения из комплектующих достаточно внимательно изучить инструкцию. Монтаж сэндвич-панелей производится с помощью саморезов.

Они снабжены шестигранными головками и уплотнительными резиновыми шайбами. Панели крепятся к каркасу профилированной стороной наружу. Монтаж производится обязательно с применением строительного уровня, чтобы избежать перекосов. На каждой стене первая панель устанавливается в один из углов, а затем к ней крепятся другие. Для этого шипы вставляются в специальные пазы. Соединение обшивки между собой производится с помощью специальных замков и уплотнителя. Стыки сначала следует обмазать герметиком, после чего панели стягиваются струбцинами. Они крепятся к конструкции каркаса, а также прижимаются друг к другу краями.

Когда мы строим гараж, резку сэндвич-панелей надо производить ножницами или пилой. Если приходится обрезать панели, стык закрывают накладкой из стального листа. При этом ее промазывают герметиком. Крепление сэндвич-панелей стараются выполнять таким образом, чтобы горизонтальные стыки не совпадали. Для этого применяют вставки из кусков панели

При этом необходимо обращать внимание на то, чтобы внешний вид сооружения не ухудшался. Строение выглядит эффектно с вертикальной установкой панелей, когда все они имеют одну высоту

Для всех соединений между плитами устанавливаются декоративные накладки, которые также являются защитой от атмосферы. На торцах стены соединяются с деформационными зазорами, которые закрываются специальными угловыми накладками.

На полимерном покрытии сэндвич-панелей легко образуются механические повреждения. Поэтому защитную пленку снимают только после того как закончат обшивку стен.

Крыша может быть с одним или двумя скатами. Щели между панелями заделываются герметиком. Перекрытие делается достаточно мощным, чтобы выдержать снеговую нагрузку.

Панели располагаются так, чтобы дождевая вода стекала с них вдоль профилей листов и не попадала в стыки. На крыше оборудуется водосток, чтобы влага не накапливалась в утеплителе стен.

В последнюю очередь монтируются обычные или автоматические ворота.

Гараж из сэндвич-панелей, своими руками сделанный, обычно не нагружают тяжелыми стеллажами. Если в них все же есть необходимость, то в качестве несущей опоры следует использовать дополнительные стойки.

Сравнение с другими стройматериалами

Автомобиль, стоящий на открытой площадке, подвергается негативному воздействию природных нагрузок. Под их действием его срок эксплуатации уменьшается в разы. Поэтому рачительные хозяева стараются построить для него «жилище».

Металлические гаражи, собранные из листового железа, традиционный вид сооружения. Это прочная конструкция с высокими антивандальными характеристиками, но с низкими теплотехническими качествами. Температура на улице и внутри гаража всегда одинаковая, что летом, что зимой.

Гараж из кирпича, камня или блоков в этом плане чуть лучше. Но его строительство обойдется недешево. К тому же на капитальное возведение потребуется разрешение от местных властей, что нередко становится причиной отказа от сооружения. Слишком трудно преодолеть бюрократические препоны.

Теплый гараж из сэндвич-панелей, не зря назван теплым, потому что этот строительный материал собой представляет два металлических листа, между которыми уложен утеплитель: минвата, плиты пенополистирола или пенополиуретан. Поэтому можно говорить о высокой прочности собранной из панелей конструкции, обладающей высокими теплоизоляционными свойствами.

Сэндвич-панели из профнастила с пенополистиролом Источник yandex.md

При этом необходимо отметить, что сами сэндвич-панели – это плиты шириною 1 м длиною от 2 до 12 м. В зависимости от размеров гаража в плане высоты, плиты подрезаются под требуемую длину, что снижает расходы на подгонку. Что касается толщины плитного материала, то и здесь достаточно широкий выбор. Это позволят подобрать панели таким образом, чтобы они полностью соответствовали климатическим условиям региона. Добавим, что современные сэндвич-панели стыкуются между собой замковым соединением. Оно обеспечивает надежность монтажа – внешняя и внутренняя плоскость стыкуются в одну практически бесшовную плоскость.

Панели соединяются в одну прочную бесшовную плоскость Источник congtrinhnhaviet.vn

Преимущества и недостатки гаража из сэндвич-панелей

Начнем с достоинств этой постройки:

1. Высокие теплоизоляционные качества материала дают возможность говорить об утепленном строении, не требующего проведения дополнительных теплоизоляционных процессов.
2. Сэндвич-панели – материал с высокими звукоизоляционными характеристиками.
3. Удельный вес материала достаточно низкий. Так что работать с панелями легко. Для их монтажа не требуется много народу или подъемной техники.
4. Если не учитывать заливку фундамента, то монтаж сэндвич-панелей можно проводить в любое время года.
5. Высокая скорость строительства.
6. Длительный срок эксплуатации, высокие противопожарные свойства, стопроцентная экологичность.
7. Сегодня производители предлагают панели в большом цветовом оформлении.
8. Строительство гаража из сэндвич-панелей по себестоимости считается самым низким. Плюс низким и по трудозатратам.
9. Такой гараж легко разобрать и перенести в другое место.

Гараж из сэндвич-панелей – разборная конструкция Источник rsb96.ru Что касается недостатков, то здесь небольшой список.

1. Нельзя подвергать гараж, собранный из сэндвич-пенелей, длительным нагрузкам.
2. Так как это каркасное сооружение, то металлический каркас придется обрабатывать защитными красками, деревянный антисептическими и антипиренными составами.

Дом из сендвичные панели. Строительство домов из сэндвич-панелей: преимущества и недостатки

В последнее время реклама домов из сэндвич-панелей не замолкает ни на минуту. Из каждого утюга нас уверяют, что это самые крепкие дома на свете, все кругом рушится, а панельные строения остаются целыми, что они самые теплые и экономичные, не деформируются и не просаживаются, и вообще – ничего лучше найти просто невозможно. Но самым абсурдным является другое: часто-густо можно встретить объявления такого содержания «Строим дома из сэндвич панелей. ЭКОжилье за смешные деньги» и т.п. Так вот – дом из SIP панелей ни в коем случае не является экологичным и безвредным для здоровья. Единственная причина, по которой такой дом можно назвать ЭКО, это то, что, живя в нем, можно экономить на отоплении, а значит – экономить природные ресурсы. Т.е. ЭКО от слова «экономия». Давайте разберемся все же, какие есть достоинства у технологии строительства домов из сэндвич-панелей и какие недостатки.

Преимущества домов из сэндвич-панелей :

Очень быстро возводится . Коробка дома легко монтируется в течение недели-двух.

• Можно строить в любое время года . Нет ограничений по температуре строительства.
• Тонкие стены , за счет чего увеличивается полезная площадь внутри строения.
• Отличная теплоизоляция . Быстро прогреваются и прекрасно удерживают тепло, так как львиную долю толщи стен составляет утеплитель.
• Не усаживаются и не деформируются . Можно приступать к внутренней и внешней отделке сразу после возведения строения, а затем сразу заезжать и жить.
• Материал сэндвич-панелей прекрасно звукоизолирует .
• Стены строго вертикальные и ровные . Очень легко устанавливать панели в вертикальном положении.
• Можно сэкономить на отоплении .
• Не нужен усиленный фундамент .
• Прочные . Выдерживают ураганы.
• Сэндвич-панели легко транспортировать и собирать как конструктор .
• Дешевые . На дом из сэндвич-панелей цена самая низкая – и это самый существенный плюс данной технологии.

Как видите, список немаленький, но ведь есть и недостатки :

• Недолговечность . Срок службы сэндвич-панелей не отличается такой долговечностью, как дерево, кирпич или бетон. Максимум, это 25 – 30 лет. Хотя заявленный срок составляет 50 лет, но давайте смотреть правде в глаза и учитывать наши климатические условия.
• Прочность такого дома весьма относительна . Может, он и выдерживает ураганы, только вот прорубать в стене дырку топором не составит большого труда и не займет много времени.
• Абсолютная неэкологичность . Обшивка сэндвич-панелей из ОСП (ориентировано-стружечных плит), в которых используется связующее из смол и другие добавки. А внутренняя начинка – утеплитель, например, пенополистирол абсолютно синтетический продукт. Как ни крути, а все это в процессе эксплуатации выделяет не самые «приятные» вещества. С другой стороны, есть ведь люди, которые строят дома из несъемной опалубки из того же пенополистирола или просто утепляют свои дома пенопластом, так что это выбор каждого. Нравится жить в термосе, никто не может этого запретить.
• Абсолютная герметичность . Для создания нормальных условий проживания требуется обустройство принудительной приточно-вытяжной вентиляции. Иначе просто не будет происходить движение и обновление воздуха. А это дополнительные расходы, которые нивелируют дешевизну постройки.

Почему сендвич-панели?

Панели этого вида могут похвастаться целым списком своих преимуществ, и вот самые главные из них:

• Общая лёгкость конструкции значительно упрощает процесс возведения: благодаря небольшому весу строительство гаража из сэндвич-панелей его совершенно не обязательно строить на капитальном фундаменте, а это, в свою очередь, помогает сберечь финансы.
• Для монтажа панелей не обязательно выбирать погоду, так как внешние условия никак не влияют на качество изготавливаемой конструкции. Это значит, что начинать постройку из сэндвич-панелей для гаража можно тогда, когда вам будет удобно, не дожидаясь лета.
•  Во время работы отсутствует необходимость использования какой-либо специальной строительной техники и можно вполне обойтись простыми бытовыми инструментами, которые имеются практически в каждом доме.
• Огромным плюсом сэндвич-панелей для гаража является их собственная «начинка», которая позволяет сэкономить время и деньги на обустройстве всевозможной изоляции. Конструкция материала включает в себя несколько слоёв: профлист с внешней стороны, утеплитель и внутренний металлический слой. Легко догадаться, что именно этими особенностями обусловлено название панелей.
• Соотношение цены и качества является оптимальным, ведь с учетом всех дополнительных свойств, по сравнению с остальными материалами, сэндвич-панели имеют достаточно низкую стоимость.
• Кроме того, этот вид строительной основы отличает еще одна очень важная характеристика, а именно пожаробезопасность гаража из сэндвич-панелей. При изготовлении материала используются такие составляющие, которые делают «сэндвичи» совершенно негорючими, а значит, более безопасными. Такие перегородки никак не реагируют на резкие перепады температур, что делает их использование в сложных погодных условиях довольно выгодным.
• Для производства «сэндвичей» используются исключительно экологически-чистые материалы, благодаря этому они не выделяют в атмосферу токсичных веществ и остаются абсолютно безопасными для здоровья.
• Также гаражи из сэндвич-панелей отличает мобильность и даже возможность повторного использования перегородок: при желании вы сможете разобрать и собрать его на новом месте.
• При условии соблюдения всех инструкций строительства гаража из сэндвич-панелей своими руками, вы не только сможете самостоятельно справиться со всеми работами, а еще и создать долговечную конструкцию, которая прослужит несколько десятков лет.

Как видите, сэндвич-панели для гаража – это отличный выбор, так что если вы решили приступить к строительству, в первую очередь следует сложить список того, что нам понадобится.

Преимущества панельных изделий

Сэндвич панели

• Легкость материала. Вес панелей довольно незначительный, что позволяет значительно ускорить темпы постройки. Также это избавляет автовладельца от необходимости делать глубокий фундамент, поскольку гаражи из сэндвич-панелей характеризуются своей легкостью и не требуют применения спецтехники. Кирпичное же строение, наоборот, во всем этом нуждается;
• Широкий ассортимент продукции может похвастать практически любыми размерами и формами. Так, длина панелей может варьироваться от 1 до 12 м;
• Диапазон цветов и текстурных рисунков изделий позволяет выбрать приемлемый оттенок для данной местности, не требующий дополнительной отделки;
• Терморегуляция. Гаражи из сэндвич-панелей хорошо удерживают тепло в помещении зимой, а в летний период обеспечивают владельцу приятный прохладный климат;
• Звукоизоляция. Чтобы иметь возможность беспрепятственно проводить ремонтные работы и не оглядываться на беспокойных соседей, рекомендуется устанавливать панели с большей толщиной. Уровень звукоизоляции тогда будет максимальным и не позволит шуму их потревожить;
• Металлическая обшивка панелей гарантирует пожарную безопасность строению, а сами по себе изделия являются экологическим продуктом. Наилучшими характеристиками в этом плане обладает базальтовый утеплитель, способный выдерживать температуру открытого огня длительное время;
• Полимерное покрытие защищает обшивку от возникновения коррозии;
• Строительство гаража из сэндвич панелей возможно проводить как летом, так и зимой, поскольку конструкционный материал обходится без усадки или теплового расширения;
• Небольшое количество строительного мусора после проведения всех работ;
• Долгий срок службы, не менее 25 лет при соблюдении технологии;
• Гараж, построенный из панелей своими руками, значительно сэкономит его владельцу средства, поскольку требует на порядок меньше трудовых и финансовых затрат, чем капитальный из кирпичного материала;
• Вместе с материалом в комплекте полагается инструкция с правильной технологией монтажа, следуя которой несложно построить гараж своими руками в короткие сроки;
• Готовое строение легко демонтировать, если требуется установить его в другом месте.

Этапы строительства гаража

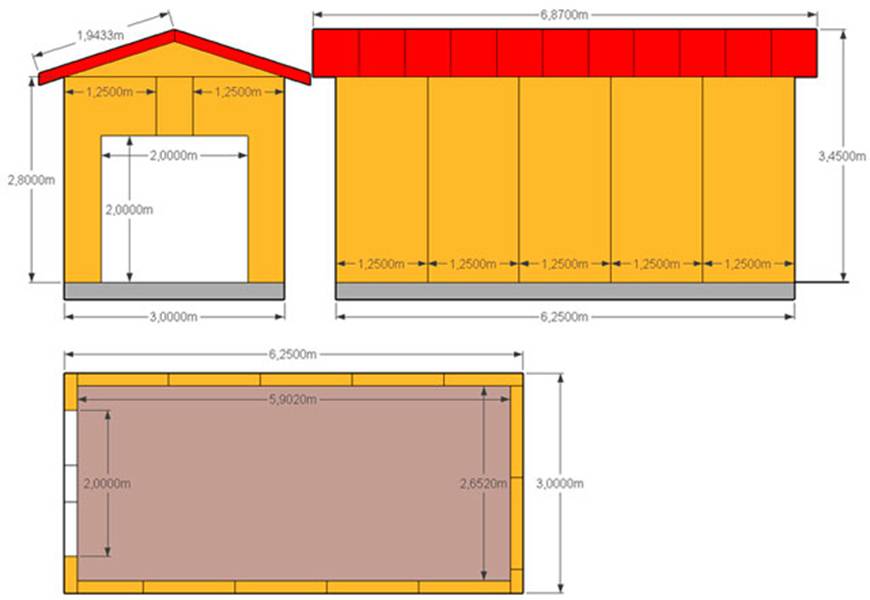

Габаритные размеры гаражаОсновные детали устройства гаражаУстройство ленточного фундамента для гаражаЗаливка бетона для гаражаЕсли залить площадку бетоном, то затем можно сэкономить на устройстве пола гаража

1. Фундамент и пол. Поскольку строительный материал лёгкий, под гараж не нужно внушительное основание. Подойдёт просто забетонированная площадка, столбчатый или ленточный фундамент. Пространство внутри засыпают песком, который хорошо утрамбовывают.

Под сетку подкладывают кусочки кирпича, чтобы она была впоследствии утоплена в бетон. Далее, заливают пол раствором и разравнивают смесь, ориентируясь на маяки.

Монтаж каркаса гаража на фундамент

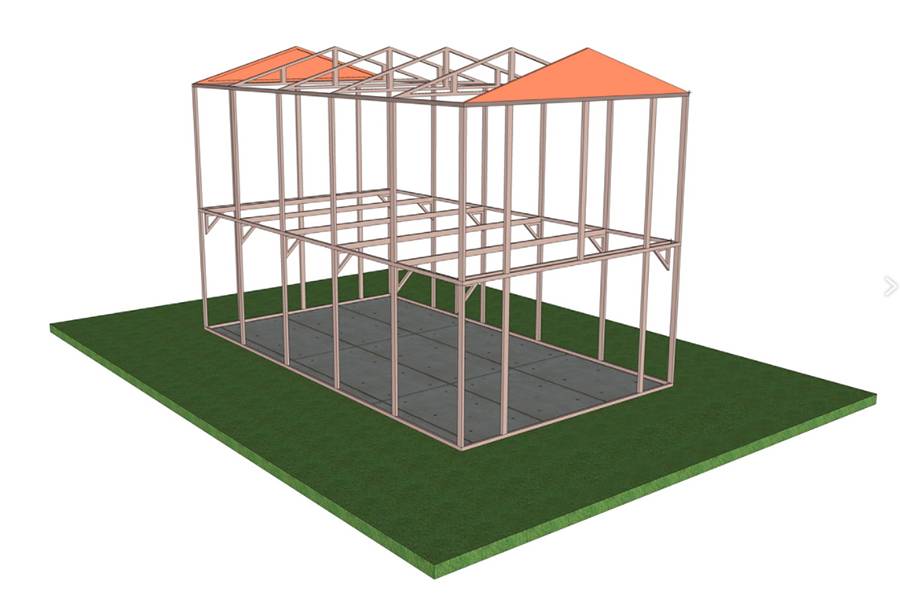

2. Каркас. Когда фундамент полностью готов, на нём возводят металлический каркас будущего строения. Для этого используется угловой профиль 50*50 или 75*75 мм, который соединяется сваркой или с помощью болтов. Сначала основание каркаса крепят к фундаменту, стыки уплотняют герметиком. Нижний ярус каркаса должен лежать абсолютно горизонтально.

Элементы крепления сэндвич панелей к каркасу

Затем к нему прикрепляют заранее собранные прямоугольники стен, на них крепят дополнительные рёбра из профиля через каждые 50 см. Перпендикулярность стен проверяют с помощью отвеса.

Сборка каркаса гаражаСборка гаража – укладка перекрытия и подготовка к обшивке

Для потолочного перекрытия берут профиль большей толщины, который так же сначала соединяют в прямоугольник, а затем крепят дополнительные элементы. Крышу укладывают поверх гаража и крепят саморезами по металлу.

Монтаж ферм для крышиНахлест кровельных панелей

3. Обшивка. Работа начинается со стен. К цоколю на анкерах через каждые 50–60 см крепится нижняя направляющая с наклеенной уплотнительной лентой и отверстиями под крепления. Хорошо проверяют горизонтальность с помощью уровня. В паз направляющей закладывается полоска уплотнителя. На каркас наклеивают уплотнитель по всей высоте.

Первую панель вставляют в направляющую и крепят к каркасу с помощью саморезов с шестигранной головкой, проверяя её по уровню. Вторую панель совмещают с первой, защёлкивают замок, затем крепят к каркасу.

Чтобы швы были без зазоров, в них вставляют уплотнительные прокладки. Рекомендуется на стыках использовать герметик. Чем лучше защищены стыки, тем теплее получится готовый гараж. Саморезы располагают минимум в 5 см от стыковочного края панели с шагом 50 см. Если на стену будут приходиться большие нагрузки, то шаг уменьшают.

После завершения обшивки с поверхности панелей снимают защитную плёнку. Крышу обшивают по такому же принципу, начиная снизу и двигаясь к коньку. Где необходимо, вставляются уголки, водостоки, другие элементы кровли. Швы обязательно промазываются герметиком, стыки закрываются накладками. Если утеплитель в панелях из минеральной ваты, то обязательно нужно сделать водосток, чтобы внутрь крыши не попала влага.

Сборка гаражных воротСхема гаражных ворот

4. Ворота. На заключительном этапе строительства навешивают ворота, делают замки. Для ворот собирают прямоугольный каркас, вставляют посередине вертикально направляющую планку.

К ней крепят сэндвич-панели, стыкуя их друг с другом и фиксируя по краям саморезами. Углы ворот дополнительно затягивают по бокам. С одной стороны закрепляют на кронштейнах несущую балку. Над ней устанавливают С-профиль под зубчатую рейку электропривода.

Варианты проектов гаражей из сэндвич-панелей и металлокаркаса

Забегая наперед, уточним, что существует две технологии монтажа: с использованием каркаса и без него. Чуть позже мы подробно расскажем о всех плюсах и недостатках данных методов установки. А сейчас разберем несколько типовых проектов для постройки одноэтажного и двухэтажного гаража с использованием СИП-панелей.

Одноэтажные гаражи из сэндвич-панелей

Самое популярно решение – строительство гаража в один этаж. Многие автолюбители относятся с долей скепсиса к подобной задумке. Ровно до тех пор, пока не узнают о стоимости возведения гаража, а также сроках на установку подобной конструкции.

Рассмотрим два типовых варианта постройки:

1. Классический гараж на 1 машину. Его можно поставить на дачном участке или рядом с частным домом. Используйте гараж по прямому назначению или превратите его в склад, хозяйственное помещение. Высота потолка составляет 2.8 метра. Он станет отличным решением для сельской местности, чтобы хранить в нем габаритную спецтехнику (чертеж ниже).

2. Проект на две машины. Отлично подходит для семьи или небольшой компании. Используйте один гараж под склад, а во второй ставьте машину. Проект можно модифицировать под любое количество автомобилей.

Для постройки одноэтажного гаража можно использовать бескаркасную технологию монтажа.

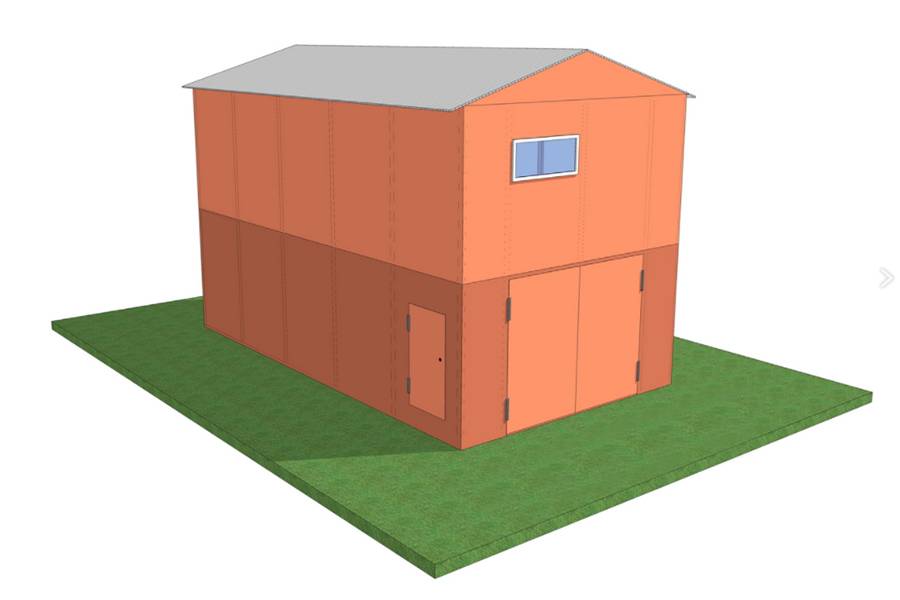

Двухэтажные гаражи из сэндвич-панелей: интересные решения

При постройке здания из двух этажей рекомендуется использовать несущий каркас. Лучше устанавливать металлическую конструкцию. Она способна выдержать большее количество нагрузки. Наличие второго этажа предполагает увеличение общего веса конструкции. Стены нужно усиливать с помощью несущей рамы из металла.

Самый обычный проект – это гараж на первом этаже и дополнительное строение на втором ярусе. Вы можете использовать второй этаж по своему усмотрению. Кто-то делает из него полноценную комнату отдыха, мастерскую или просто использует как хозяйственное помещение. Можно придумать и более интересные решения по использованию второго этажа:

· гостевой домик;

· складское помещение для торговли;

· небольшой цех, который можно использовать в коммерческих целях;

· баня или небольшой тренажерный зал.

Выведите лестницу на второй этаж с улицы. Если гараж находится на территории кооператива, придется делать подъем с первого этажа. Второй ярус перекрывают односкатной или двухскатной кровлей. Но есть и более экзотические решения, со сложной геометрией крыши.

Почему сендвич-панели?

Панели этого вида могут похвастаться целым списком своих преимуществ, и вот самые главные из них:

• Общая лёгкость конструкции значительно упрощает процесс возведения: благодаря небольшому весу строительство гаража из сэндвич-панелей его совершенно не обязательно строить на капитальном фундаменте, а это, в свою очередь, помогает сберечь финансы.
• Для монтажа панелей не обязательно выбирать погоду, так как внешние условия никак не влияют на качество изготавливаемой конструкции. Это значит, что начинать постройку из сэндвич-панелей для гаража можно тогда, когда вам будет удобно, не дожидаясь лета.
•  Во время работы отсутствует необходимость использования какой-либо специальной строительной техники и можно вполне обойтись простыми бытовыми инструментами, которые имеются практически в каждом доме.
• Огромным плюсом сэндвич-панелей для гаража является их собственная «начинка», которая позволяет сэкономить время и деньги на обустройстве всевозможной изоляции. Конструкция материала включает в себя несколько слоёв: профлист с внешней стороны, утеплитель и внутренний металлический слой. Легко догадаться, что именно этими особенностями обусловлено название панелей.
• Соотношение цены и качества является оптимальным, ведь с учетом всех дополнительных свойств, по сравнению с остальными материалами, сэндвич-панели имеют достаточно низкую стоимость.
• Кроме того, этот вид строительной основы отличает еще одна очень важная характеристика, а именно пожаробезопасность гаража из сэндвич-панелей. При изготовлении материала используются такие составляющие, которые делают «сэндвичи» совершенно негорючими, а значит, более безопасными. Такие перегородки никак не реагируют на резкие перепады температур, что делает их использование в сложных погодных условиях довольно выгодным.
• Для производства «сэндвичей» используются исключительно экологически-чистые материалы, благодаря этому они не выделяют в атмосферу токсичных веществ и остаются абсолютно безопасными для здоровья.
• Также гаражи из сэндвич-панелей отличает мобильность и даже возможность повторного использования перегородок: при желании вы сможете разобрать и собрать его на новом месте.
• При условии соблюдения всех инструкций строительства гаража из сэндвич-панелей своими руками, вы не только сможете самостоятельно справиться со всеми работами, а еще и создать долговечную конструкцию, которая прослужит несколько десятков лет.

Как видите, сэндвич-панели для гаража – это отличный выбор, так что если вы решили приступить к строительству, в первую очередь следует сложить список того, что нам понадобится.

Особенности гаража из сэндвич панелей

Быстрота и простота сборки, возможность быстрой разборки и перевозки с установкой на новом месте, относительная дешевизна — все это обеспечивает гараж-конструктор из сэндвич панелей. «Гастрономическое» название он получил из-за своей многослойной конструкции, напоминающей сендвич.

Количество слоев может быть разным. Но минимальный набор обязательно должен включать 3 слоя: внешнюю защитную обшивку, утеплительный слой и внутреннюю металлическую обшивку. Часто между основными слоями размещаются дополнительные адгезивные слои. Приведенная схема демонстрирует, как выглядит стандартный комплект монтажных слоев в обычной сэндвич панели (рис.2).

Чтобы можно было строить гаражи для автомашин разных габаритов, в настоящее время производятся панели разных размеров. Для упрощения сборки конструкции в тех местах на панелях, где они сочленяются друг с другом, монтируются специальные замки.

Обычно в сборный комплект входят каркас гаража, внешняя обшивка, крыша. Кроме того, в комплекте должны быть крепежные элементы и доборные компоненты (прокладки для герметизации сооружения, уголки, места примыканий стен и крыши).

Подготовка комплектующих и инструментов

Если принято решение выполнить строительство самостоятельно, проекты гаражей из сэндвич-панелей заказывают у специалистов, берут у знакомых или разрабатывают самостоятельно. Исходными данными служат размеры стандартных плит и габаритов будущего строения.

Элементами конструкции являются:

• каркас;
• обшивка из панелей;
• кровля;
• крепеж.

Строительство гаражей из сэндвич-панелей требует наличия следующих основных инструментов:

• болгарки;
• дрели;
• шуруповерта;
• перфоратора;
• рулетки с уровнем.

Когда мы строим гараж, сначала следует изготовить фундамент и забетонировать пол.
