Внешняя канализация
Таковая канализация представляет собой сеть трубы от выпускного блока до септика или очистительной станции. Прокладка труб здесь осуществляется в земле.
Трубы должны обладать внушительной жёсткостью и выдерживать воздействие грунта. И также лучше прокладывать трубы яркого цвета, чтобы их легче замечать в глубине. Диаметр таких труб – 11 см.
Есть разные виды внешней вентиляции. Самые примитивные – это выгребные ямы и накопительные системы, где собираются сточные воды. Сегодня всё чаще отдаётся предпочтения различным септикам и станциям тотальной очистки.
Двухкамерный септик
Виды септиков:
- Двухкамерные.
- Трёхкамерные.
- С биофильтром.
- С одной камерой и почвенным очищением.
Септик выбирается на основе:
- Потребностей всех жильцов дома.
- Количества этих жильцов.
- Вида проживания: постоянного или временного.
- Ориентировочного расхода воды. Подразумевается, сколько каждый жилец тратит воды ежедневно. Здесь имеет значение и число сантехнических устройств в доме, и есть ли там бытовая техника.
- Уровня грунтовых вод на вашей территории.
- Параметров самой территории. Здесь вычисляются площади для очистного оборудования.
- Типа почвы.
- Климата в вашей местности.
Какой септик или очистительную станцию вам приобретать – это также вопрос вашего бюджета. А также здесь не помешает проконсультироваться со специалистами.
Также здесь важно учитывать некоторые критерии, касающиеся нахождения такого оборудования:
- Огород и септик должны разделять минимум 8 м.
- Любой источник воды и септик отделяет минимум 20 м.
- Жилой дом и септик разделяет минимум 5 м.
Основная дилемма в организации внешней канализации – грамотный выбор очистной технологии. Земляные работы и прокладка не вызывают особых сложностей.
Что касается общей схемы внешней канализации, то в неё обязательно входят:
- система лотков, куда сосредотачиваются отходы;
- каналы отхождения отходов до точки утилизации;
- отстойник (выгребная яма).
Алгоритм монтажа внешней канализации:
- Создание траншеи. Она соединяет домовые стоки с отстойником. Уклон траншеи: 2 см/1 м трубы в направлении выгребной ямы.
- Днище траншеи застилается песчаной подушкой. Слой -10–15 см.
- По этой подушке вплотную до накопительного резервуара прокладывается трубопровод.
- Стыковочная точка трубы с септиком уплотняется: труба прокладывается по овалу шнуров. Шнур обработан солидолом.
Вступление
При возведении частного дома сеть водостоков проводится еще на этапе его проектирования, наряду с другими инженерными коммуникациями. Но и в уже построенном жилище возможна организация комфортного санузла. При наличии или отсутствии возможности подключения к централизованной канализации ход работ и обустройство надлежащих коммуникаций одинаковы, различаться будет только организация отведения стоков.
Канализация – это вертикальный стояк и более тонкие трубы для попадания сточных вод от раковины или унитаза в этот стояк, которые после перетекают в горизонтальные более широкие трубы, а из них – в центральную канализационную сеть или очистные сооружения.
Обустройство системы водостока зависит от:
- Постоянства проживания в доме.
- Количества постоянно проживающих человек.
- Объема расхода воды на 1-го человека на каждый день.
- Уровня подземных вод.
- Размера земельного надела и места под очистные сооружения.
- Почвенной структуры и ее типа.
- Климата региона.
Условно канализация классифицируется на 2 типа:
- Системы накопления – бездонная выгребная яма, герметичная сточная емкость.
- Очистные сооружения – простой однокамерный септик с почвенной очисткой, 2-ух камерный септик с естественной очисткой, 2-ух – 3-ех камерный септик с фильтрующим полем, септик с биофильтром и с постоянной воздухоподачей.
Типы канализации
Типы канализации для частных домовладений разделены на две части.
Для коттеджных поселков или городских районов, где частный сектор близко расположен к многоквартирным домам, канализацию для частного дома подводят к коллекторам централизованного слива. Такое решение отличается удобством, поскольку все трудности состоят только в качественной прокладке труб канализации до места врезки. Однако, есть и негативная сторона подключения частного дома к городской канализационной сети — оплата услуг водоотведения. Для многоквартирных домов установлен тариф и общий объем водоотведения соответствует общему количеству потребленной воды. Учет ведется по количеству прописанных, согласно нормам или по приборам учета воды.
Для частного дома, где львиная доля используемой воды не сливается в канализацию, начисление оплаты по показаниям водомера может значительно осложнить жизнь. Многим данный вопрос покажется неважным, но часть владельцев стремится к автономности, потому он остается актуальным.
Традиционным методом водоотведения в частных домах является выгребная яма, она же септик, она же канализационная яма.
Прежде чем приступить к подробному руководству по ее созданию и обустройству необходимо произвести все сантехнические работы в доме.
Внутренняя канализация
При устройстве внутренней канализации многие владельцы частных домов все чаще используют трубы из полипропилена. У этих изделий имеется немало преимуществ:
- они не подвержены коррозии;
- имеют длительный срок службы;
- установка таких труб – дело несложное и доступно для каждого владельца.
Сделав при прокладке внутренней канализации выбор в пользу полипропиленовых труб, необходимо принимать во внимание, сколько источников стоков имеется в частном доме. Если в жилище установлено большое количество сантехнических приборов, то в этом случае оптимально использовать для прокладки внутренней канализации трубы диаметром 100 миллиметров. Учитывать следует и то, что при выходе из умывальника труба должна иметь диаметр 50 мм
Поэтому во время прокладки внутренней канализации придется осуществляться стыковку труб разных диаметров. Однако заметим, что в настоящий момент большой проблемы это не представляет, поскольку имеются специальные переходники. Поэтому можно не переживать за надежную герметизацию стыков
Учитывать следует и то, что при выходе из умывальника труба должна иметь диаметр 50 мм. Поэтому во время прокладки внутренней канализации придется осуществляться стыковку труб разных диаметров. Однако заметим, что в настоящий момент большой проблемы это не представляет, поскольку имеются специальные переходники. Поэтому можно не переживать за надежную герметизацию стыков.
Во время соединения труб между собой нелишним будет проверить качество прокладок. Повреждения у них должны отсутствовать, в этом случае на стыках протекания будут исключены.
Стояки тоже оборудуют ревизией. Ее установка выполняется от пола на высоте не менее метра. Кроме этого, устанавливают специальные вытяжные трубы, которые должны располагаться выше кровли на расстоянии 70 см. Зачем необходима такая сложная конструкция стояка? Когда частный дом подключается к канализации, то неизбежно возникновение газов и неприятного запаха. Если у стояка имеется надежная вентиляция, то от таких неприятных явлений можно избавиться. Установка стояка для вентиляции канализации обеспечивает вытеснение загрязненного воздуха. Поэтому, потратив время и средства на его устройство, можно избавиться от неприятного запаха в помещении своего дома.
Еще один важный момент, о котором следует знать: если стояк располагается в неотапливаемом помещении, то необходимо выполнить работы по его утеплению. Специальный выпуск необходимо применять для соединения стояка с наружной канализацией. Его диаметр должен быть меньше, чем у трубы на стояке.
Установку выпуска к стояку в направлении движения загрязненных вод следует выполнять под углом 90 градусов. Кроме этого, необходимо использовать два отвода 135 градусов для соединения стояков. Если возникла необходимость в еще одном дополнительном стояке, тогда используют косой тройник с углом 45 градусов. А кроме этого устанавливают дополнительный отвод.
Устроить автономную систему канализации в домовладении гораздо проще, если есть один стояк и одна труба коллектора. При прокладке наружной канализации лучше всего использовать полипропиленовые трубы 150 мм.
Правила укладки и эксплуатации канализации в частном доме: что делают, чтобы она прослужила дольше
- При устройстве канализации выдерживают необходимый угол наклона внутренних и внешних труб.
- При монтаже трубы прокладывают так, чтобы было меньше поворотов. Внешний участок делают прямым.
- При прокладке учитывают глубину промерзания грунта и уровень протекания грунтовых вод. Если нет возможности уложить трубы на необходимой глубине, используют утеплитель.
- Вентиляцию, если она предусмотрена в системе, делают сразу. В уже эксплуатируемой канализации ее сделать сложнее.
- В целях профилактики периодически поднимают люки емкостей: так следят за их наполнением и степенью отвода воды.
- Регулярно чистят сифоны и отводы стока от сантехники, стиральных и посудомоечных машин.
- По мере необходимости откачивают стоки, если это предусмотрено типом обустроенной канализации.
- В канализацию не бросают остатки пищи и крупные отходы.
- Если замечают, что вода стала хуже уходить, прочищают канализацию химическими или механическими способами.
- В системе делают ревизионные колодцы. Через них можно осмотреть трубу и прочистить ее при засоре.
Подписывайтесь на наш Дзен-канал МИР КВАРТИ
Монтаж коммуникаций
Нужно учитывать еще при проектировании дома, так как это имеет особо важное значение. Качественно, быстро и недорого – это лучшее сочетание, которое реально воплотить в постройке каркасного дома
Они имеют огромный плюс в своей сумме, благодаря этому не требуется заливать широкий и высокий фундамент
Качественно, быстро и недорого – это лучшее сочетание, которое реально воплотить в постройке каркасного дома. Они имеют огромный плюс в своей сумме, благодаря этому не требуется заливать широкий и высокий фундамент.
Вначале строят каркас, который облицовывают снаружи и внутри, а пространство, которое остается между балками, заполняют утеплителем (базальтовой ватой, пенопластом и т.д.)
Такая конструкция позволяет расширить возможности для монтажа водоснабжения.
Их возможно установить:
- Внутри каркаса дома;
- В полу;
- В конструкциях перекрытий;
- В полости между стеной и наружной облицовкой дома;
- Под плинтусом;
- Поверх стен.
Понятно, что монтирование труб водоснабжения делают только в безвыходных обстоятельствах, так как это будет совсем не в лучшую сторону для интерьера. Обычно их располагают для монтирования внутрь стен, в полах или в перекрытиях.
Этот способ помогает скрыть трубы почти во всех случаях, так как это не всегда удобно.
Месторасположение труб в таких местах очень сильно затрудняет доступ к ним.
В случае утечки нужен будет демонтаж стены и отделки, чтобы отремонтировать повреждённое место.
Вдобавок к этому большие пространства в балках порой вызывают ослабление каркаса дома. Прорези таких люнетов не должны превосходить 0,75 от габаритного размера балки. Теплоизоляционные материалы будет сложнее уложить, если коммуникации расположены внутри стен.
Поэтому в момент покупки рассчитывайте количество теплоизоляционного материала. Советуется устанавливать трубы или проводку в пространстве между стеной и гипсокартоном — это поможет вам в случае аварии не ломать всю стену.
Разнообразные размеры профиля, на который и крепится гипсокартон, позволяет произвести монтаж почти всех труб. Но это не самый легкий способ, так как сложно устанавливать сразу инженерные сети и гипсокартон. При это надо делать отверстия в профиле; но не переусердствуйте, так как просто-напросто профиль может не выдержать такой нагрузки, и стена будет не ровной. Тщательно спланирует размещение коммуникаций между стенами и гипсокартоном.

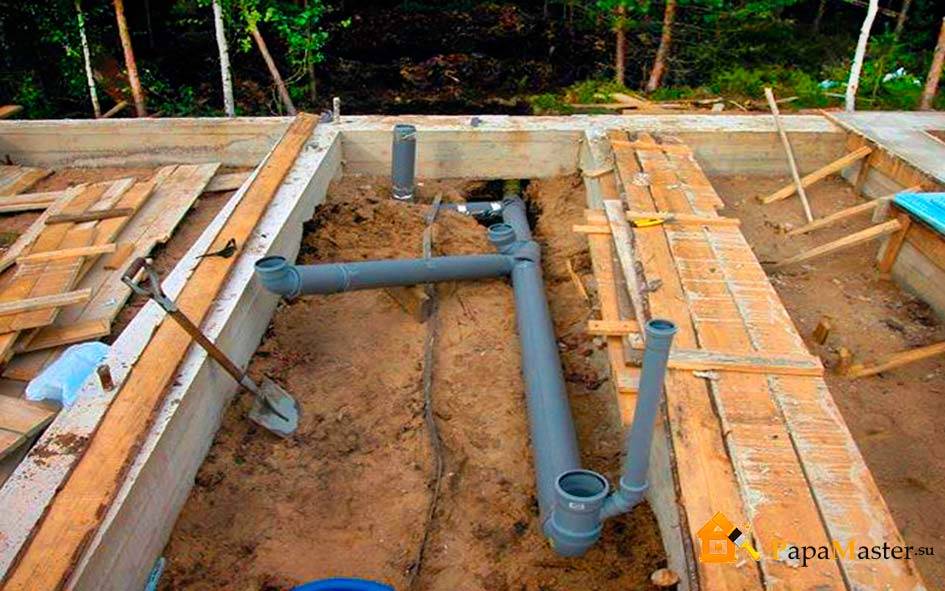

Плитный фундамент и прокладка коммуникаций
Этот вид основания требует очень точных расчетов, еще в самом начале создания проекта.
После заливки такого фундамента с ошибками, будет невозможно проложить нужные коммуникации. Поэтому сначала роется траншея. В нее укладываются все коммуникации и канализационные трубы, одетые в специальные защитные гильзы.
В плитном фундаменте гильза играет очень важную роль. Она защищает монолитную плиту от высокого давления, а также облегчает процесс замены поврежденного участка трубы. Если гильза будет отсутствовать, провести замену трубы в таком фундаменте просто невозможно. Повреждение труба может получить и в момент заливки фундамента.
Последовательность действий при устройстве канализации
В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.
Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров.
Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею, которая имеет свои нюансы.
Тем, кто интересуется, как проложить канализационные трубы в земле правильно, следует учитывать, что работу необходимо начинать от фундамента здания. При отсутствии вывода трубопровода для стоков из дома, под основанием строения вырезают отверстие и выполняют подвод сети под него.
Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб
При этом уделяют повышенное внимание центровке стыкуемых элементов
Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков.
Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.
Поэтому не помещают советы от профессионалов, которые заключаются в следующем:
- Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.
Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии. - После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.
Для правильной стыковки элементов инженерных коммуникаций в частном домовладении или в квартире пользуются нехитрым приемом. Он заключается в нанесении отметок на трубы перед началом проведения работ – для определения глубины их вхождения в раструб. Ориентируясь на них, окончательно осуществляют соединение.
Основные проблемы монтажа канализации
Не так сложно сделать внутреннюю часть канализации в здании, как оборудовать эту коммуникацию снаружи. А ведь канализационная система должна быть безупречна как внутри, так и вне дома.
Если дом стоит в районе, где есть возможность подключиться к общей магистральной сети центральной канализации, проблема утилизации биологических отходов решается проще. Но если приходится делать автономную систему, задача значительно усложняется, ведь тогда за ее жизнеобеспечением должен следить исключительно хозяин дома.
В большинстве случаев канализационную систему частного дома подключают к септику, а он может быть нескольких видов. Но есть ситуации, когда канализация в каркасном доме не может заканчиваться септической ямой, и приходится использовать иные сооружения.
Материалы, применяемые для изготовления труб
Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.
Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.
В целом у вас есть возможность приобретения трубопроводов сделанных из:
- Керамики
- Асбестоцемента
- Пластика
- Стали
- Чугуна
Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы
Чугунные трубы
К преимуществам этой продукции можно отнести:
- Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
- Прочность. Трубы хорошо переносят статическое давление и удары.
- Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
- Высокая устойчивость к перепадам температур.
- Хорошо переносят небольшое внутреннее давление.
- Имеют высокую коррозионную стойкость и гидроизоляцию.
- Высокая шумоизоляция.
Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:
- Высокую стоимость.
- Немалый вес.
- Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
- Трудоемкий монтаж, при котором необходима чеканка стыков.
Стальные аналоги
К преимуществам стальной канализации относится:
- Высокая прочность к повреждениям и механическим воздействиям.
- Отлично справляются с резкими перепадами температур.
- Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
- Изготовляются из нескольких марок стали.
Недостатками являются:
- Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
- Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
- Высокая цена.
- Трудоемкий монтаж. Заключается в качественной герметизации соединений.
Керамические трубы
Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:
- Длительность эксплуатации.
- Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
- Стойкость к резким температурным изменениям.
- Великолепная гидроизоляция.
Недостатки:
- Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
- Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.
Трубы из асбестоцемента
Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:
- Небольшой вес.
- Великолепная гидроизоляция.
- Длительный срок использования (при условии правильной эксплуатации и установки).
- Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
- Химическая и температурная устойчивость.
К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы
Пластмассовые трубы
Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.
Преимущества:
- Приемлемая цена.
- Широкий ассортимент.
- Приемлемая прочность.
- Стойкость к химически активным веществам.
- Полное отсутствие коррозии.
- Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
- Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
- Простая транспортировка.
Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.
Элементы наружной канализационной системы
Внешняя система очистки и утилизации стоков состоит из ряда узлов, действие которых направлено на обеззараживание сточной воды.
Основными из них являются:
- Фильтрующие колодцы или септики. Первые наиболее просты в изготовлении и эксплуатации. Они представляют собой котлован в земле глубиной до трех метров. Поперечный размер может достигать двух метров независимо от его формы. Стенки котлована укрепляются бетоном или кирпичной кладкой. Они могут быть сплошными или перфорированными с отверстиями 40-60 миллиметров. На дне колодца устраивается фильтр толщиной до 80 сантиметров.
Для него можно использовать шлак, гравий, битый кирпич. Последний укладывается в верхним слое из битого кирпича, величина фракции порядка 50 миллиметров. Для гравийного фильтра используется материал от 15 миллиметров.
- Септики. Емкость разделяется одной или несколькими перегородками.
Сливаемая жидкость наполняет первую камеру. На месте падения струи жидкости нужно установить защитную плиту, которая не позволит ей размывать иловый слой. В камеру нужно поместить картридж с бактериальной культурой, которые станут основой аэробного фильтра.
В нем биологическая масса разлагает загрязнения. Вода переливается через верхний край перегородки и попадает во вторую камеру, где установлен аэратор и вода продувается распыленным воздухом. При этом происходит окисление загрязнений и их дополнительная переработка, на этот раз анаэробными бактериями в присутствии кислорода
При применении септика степень очистки стоков достигает 75 — 90% что говорит о необходимости их дополнительной доочистки для полного обеззараживания.
- Почвенная полевая фильтрация
- Проекты прокладки канализации выполняются индивидуально в зависимости от реальных условий.
Такой способ применяется для доочистки стоков при их прохождении через грунты. Из септика жидкость попадает в систему дренажных труб, проходя при этом через гравийный фильтр и двойной слой геоткани.
При этом все мелкодисперсные частицы задерживаются в них, и степень очистки достигает 98%.
Ограничением для использования такой методики дополнительной очистки стоков является характеристика грунтов. Поля неэффективны на грунтах с малой проницаемостью – плотных суглинках и глинах. Наиболее благоприятны песчано гравийные и песчаные грунты, позволяющие сделать качественную фильтрацию стоков.
- Инфильтраторы. На малопроницаемых почвах устанавливаются инфильтратоы. Это коробчатые изделия из пластика с боковыми решетками, закрытые сверху и открытые снизу. В зависимости от объема переработки могут последовательно устанавливаться до 3-4 устройств.
Любые из описанных объектов могу применяться как совместно, так и в комплектации, выбранной покупателем. Соединение объектов производится прокладкой пластиковых труб диаметром 100-150 миллиметров, реже – для крупных объектов – используются трубы 200 миллиметров.
Кроме того, каждый объект наружной канализации оснащается вентиляционной системой, внутри здания для этой цели используются фановые трубы.
Применение септиков наиболее популярно в местностях с недостаточным количеством осадков, при этом очищенная жидкость активно используется для повторного применения на хозяйственные нужды.
Проектирование наружной канализации
Эти две составляющих единой задачи совершенно противоположны. Если внутренняя схема канализации предназначена для сбора стоков, то наружная – для их обеззараживания и утилизации.
Поэтому правила ее устройства имеют с внутренними требованиями только одно сходство – уклон от фундамента дома в сторону накопителя должен составлять величину в 1-2 миллиметра на метр по тем же причинам (смотрите выше).
Задачи, решаемые наружной канализацией, заключаются в переработке сточных вод с целью их обеззараживания. Вода, сбрасываема в грунт после очистки, должна быть абсолютно безопасной, поскольку, после окончательной очистки грунтовой фильтрацией, она возвращается к потребителю.
Поскольку объект переходит во внешнюю среду, нужно учитывать глубину промерзания грунта. Труба должна располагаться ниже этого уровня.
Но, даже при выполнении этого условия, канализационную трубу желательно утеплить на случай возникновения чрезвычайных климатических обстоятельств, которые в последнее время случаются с завидной регулярностью.
А для гарантии целостности трубопровода, лучше установить в канализационной трубе греющий кабель, работающий в автоматическом режиме при критичном понижении температуры.
Внешняя сеть
Прежде чем начать проводить установку общей трубы по участку, нужно соединить внутреннюю часть канализации с наружной средой. Для этого устанавливают так называемый выпускной элемент. Монтаж его выполняют с места забора стоков до стояка.
Таким образом, трубу устанавливают по направлению потоков сточных вод из туалета и сантехники. Сваи и раструбы монтируют строго под углом в 90 градусов.
Выбирая диаметр труб, учитывают его таким образом, чтобы он абсолютно соответствовал величине стояка. Что касается длины выпускных элементов, то она не может превышать 12 метров. Колодец для сбора нечистот можно также соорудить своими руками. Для этого в качестве основного материала используют кирпич, пластик, железобетонные кольца. Так как колодец будет устанавливаться во влажной почве, для его защиты поверхность стоит обработать специальной грунтовкой.
Подготавливая траншею для дальнейшей установки выпускного водоотвода, следят за тем, чтобы грунты был нетронутым. А для того чтобы окончательно предотвратить проседание почвы в будущем, к траншее с трубой подсыпают песок и тщательно ее утрамбовывают. Во всех местах соединений делают небольшой подкоп земли, чтобы все трубы лежали прямой линией без искривлений.
Следует отметить: если трубы будут лежать на глубине менее 70 см, их необходимо утеплять, чтобы зимой они не промерзали.
