Как сделать ворота своими руками: изготавливаем откатную модель с помощью рельсового механизма

Выбор материала для изготовления ворот

Профлист

Изготовление ворот своими руками дешево и красиво получится из профилированного листа. Бюджетное решение, которое к тому же прекрасно впишется в дизайн любого дома или участка. Применение профнастила в изготовлении ворот обеспечивает простоту эксплуатации и имеет безопасную конструкцию высокой прочности.

Ворота из такого материала очень просто установить, а явными их преимуществами являются низкая стоимость и устойчивость к коррозии. Можно изготовить изделие из профнастила с элементами ковки, однако в этом случае работы обладают повышенной сложностью.

Дерево

Можно изготовить входные ворота из дерева — традиционного стройматериала, который легко обрабатывается и также имеет сравнительно недорогую стоимость. Деревянные ворота для дома имеют высокие характеристики прочности и, как следствие, длительный срок службы (более 10 лет). Особенно, если обработать дерево защитной пропиткой.

Важным моментом является экологическая безопасность, так как дерево не выделяет вредных испарений в атмосферу. При желании можно использовать разные виды декора для таких ворот. Из недостатков отмечается присущее дереву гниение под воздействием атмосферных осадков и конечно, пожарную опасность.

Прочность дерева, по сравнению с металлом ниже, а уровень защиты меньше, так как такие ворота можно испортить: изрисовать маркером или краской.

Сэндвич панели

Для изготовления современных ворот весьма востребованы сэндвич панели. Их изготавливают из стального листа разной фактуры и рисунка, толщиной от 0,45 до 0,70 мм и покрывают антикоррозионным покрытием. Также такие ворота можно утеплить полиуретаном высокой плотности.

Конструкция сэндвич панелей разработана таким образом, чтобы исключить появление между ними щелей, а также обеспечивает герметичность и теплосбережение ворот.

Поликарбонат

Можно установить ворота из поликарбоната, однако его ударопрочность невелика. Несмотря на это, поликарбонат обладает рядом преимуществ:

• устойчив к суточным изменениям температуры, а также резким температурным перепадам;
• поликарбонатным панелям можно придавать разные формы. Они обладают разной степенью прозрачности;
• такие ворота можно не окрашивать, также они не боятся плесени, грибка, что характеризует срок их службы с лучшей стороны;
• можно дать волю фантазии в дизайне таких ворот, так как он отлично сочетается с древесиной, металлом и художественной ковкой.

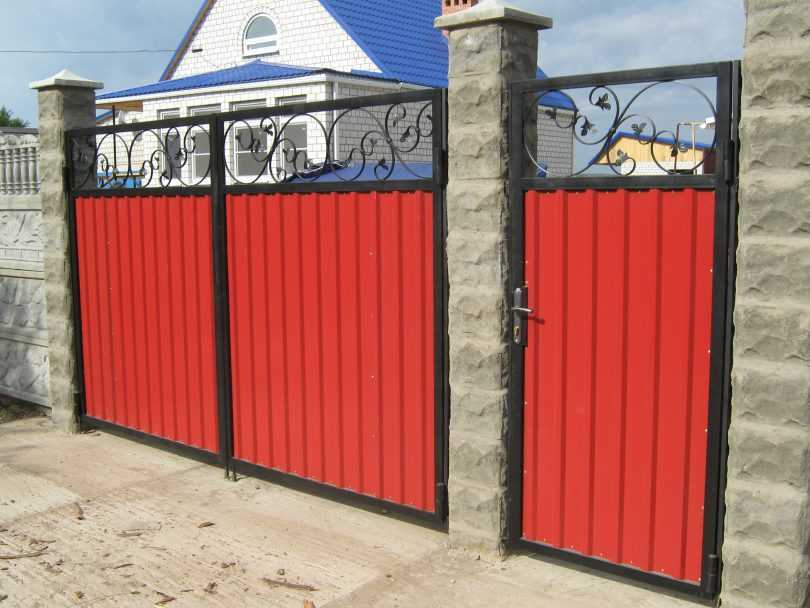

Кованые ворота

Как правило, кованые ворота во двор изготавливаются вручную кузнецами и обладают изящным внешним видом. Они не боятся холодов и осадков, так как обладают антикоррозионным покрытием, наносящимся в цеху холодного цинкования. На них можно установить автоматический механизм, что делает их более современными.

Для приватности плоскость такого устройства можно закрыть листовым металлом или поликарбонатом, равно как и бюджетным профлистом. Цена будет достаточно высока, так как изготовление их трудозатратно, однако дает полет фантазии в выборе дизайна.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Подбор системы автоматизации

При сборке ворот с электрическим приводом следует правильно выбрать элементы автоматики

Для этого важно учитывать габариты и вес конструкции:

1. Для систем с проемом в 4 м подойдет приводная установка на 500-600 кг.
2. Если размер проема составляет 6 м, лучше применить аппарат на 600-1300 кг.
3. В случае интенсивной эксплуатации (касается производственных объектов), потребуется установить прибор мощностью 1200-1800 кг.

Также особое внимание уделяется другим параметрам оборудования:

1. Наличию опции регулировки температуры для функционирования на морозе.
2. Поддержке изменения скорости движения створки.
3. Наличию в комплектации резервных источников питания.

Устанавливаем автоматизированную систему управления

На откатные ворота может быть установлена автоматика своими руками. Тогда электропривод будет осуществлять открытие/закрытие ворот. Для этого к полотну откатных ворот крепят зубчатую рейку, которая является универсальной деталью и к которой подойдет любой электропривод для ворот от всех производителей. Обычно зубчатая рейка включается в комплектацию стандартного набора крепежных элементов. Если же в комплекте она отсутствует, то ее можно купить в строительных магазинах, где она продается метровыми отрезками в комплекте с крепежным устройством.

Автоматика монтируется следующим образом. Электропривод монтируют рядом с полотном ворот на бетонном основании так, чтобы его зубчатая шестерня сцеплялась с зубчатой рейкой

Важно учесть, чтобы зубчатая шестерня имела бы между зубьями рейки небольшое покачивание, которое можно настроить опусканием-поднятием зубчатой рейки. После выставления необходимого зазора зубчатая рейка надежно закрепляется

https://youtube.com/watch?v=jP2EZTRofYg

Как правило, автоматика монтируется по инструкции, прилагаемой к комплекту. Ее нужно строго придерживаться, когда автоматика монтируется своими руками.

Сбор данных

Сбор данных включает в себя анализ места, на котором будут устанавливаться ворота. Речь идет о водных коммуникациях, которые могут пролегать под постройкой. В том случае, если там пролегают трубы, забор ставить в том месте нельзя. Это обусловлено дальнейшей невозможностью оперативно осуществить ремонт труб.

Более того, если речь идет о частном участке, пожарные машины часто подключаются к трубопроводу, чтобы получить неограниченный доступ к воде. Также необходимо учесть возможность проезда крупногабаритного транспорта аварийных служб.

Вполне вероятно, что когда-либо в будущем понадобится присутствие на участке специальной техники. Конструкция забора должна учитывать такие возможности, обеспечивать беспрепятственные проезд подобной техники.

Обшивка

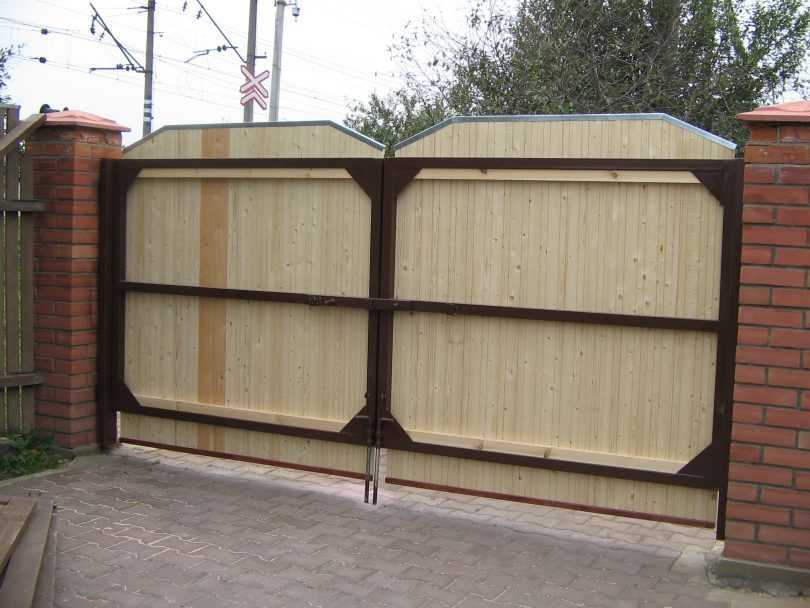

Деревянные ворота своими руками обшивают досками, рейками или штакетником. Практичные и дешевые ворота получаются из натянутой на каркас сетки- рабицы. Однако натуральное дерево гораздо прочнее, красивее и надежнее.

Доски можно соединить в мебельный щит, прикреплять вплотную друг к другу или на некотором расстоянии — это зависит от вашей задумки и от предназначения ворот. Если доски будут крепиться с зазором, нужно, чтобы они были одинаковой ширины, расстояние между ними также должно быть одинаковым. Для этого можно воспользоваться шаблоном.

Перед креплением на каркас доски обрабатывают антисептиками и инсектицидными средствами. Затем их крепят на каркас с помощью саморезов или гвоздей.

Ворота из дерева своими руками можно сделать любой высоты. В верхней части можно добавить декоративную решетку.

На обшивку можно прикрепить различные украшения, например, резные деревянные или кованые.

Обрабатывают дерево уже после установки створок. Для этого поверхность шлифуют, все раковины и выпавшие сучки замазывают шпатлевкой по дереву. После высыхания шпатлевки ворота шлифуют повторно — сначала мелкой наждачной бумагой, а затем мелкой.

Затем дерево тонируют и снова шлифуют. Затем наносят грунтовку.

После высыхания грунтовки наносят первый слой лака, а когда он высохнет — второй.

Внимание! Для обработки используют только лак для наружных работ, обратите на это внимание при покупке

Если вы хотите сделать ворота с ковкой, украшения прикрепляют после высыхания второго слоя лака. Для прочности промазывают стыки металла и дерева герметиком. Для более долгой службы деревянных ворот их покрывают олифой и масляной краской.

Вешают ворота на стрельчатые петли — они более надежны. Створки необходимо располагать на расстоянии не менее 5 см от земли — тогда снег и лед зимой не будут мешать им открываться и закрываться.

Это интересно: Распашные ворота: устройство и разновидности (26 фото)

Разработка проекта

Любая стройка начинается с разработки проекта, и установка распашных ворот из металласвоими руками не является исключением. Поэтому перед началом сборочно-монтажных работ необходимо составить подробные эскизы будущей конструкции. На чертежах следует указать расположение всех элементов, включая петли и навесы, ребра жесткости, запорный механизм для фиксации створок.

Декорированные створки, но можно обшить обычными листами металла

Металлические ворота из глухого полотна выглядят не слишком эстетично. Чтобы внести нотку разнообразия и придать воротам художественную ценность, их декорируют коваными элементами. Сделать их можно самостоятельно, используя технологию холодно ковки, а можно приобрести красивые металлические элементы в специализированных торговых точках.

На этапе разработки проекта, важно с максимальной точностью указать размеры ворот, это позволит рассчитать количество необходимого материала и составить предварительную смету. Вы можете разработать эскизы самостоятельно, или воспользоваться уже готовыми идеями, просмотрев чертежи с образцами работ

Вы можете разработать эскизы самостоятельно, или воспользоваться уже готовыми идеями, просмотрев чертежи с образцами работ.

Выбор материала

Это один из основных этапов. Лучше всего подойдут сосна, ель или лиственница. Осина и берёза – породы недолговечные, а дуб и красное дерево – очень дорогие.

Древесина должна быть сухой и не испорченной жуками-древоедами и грибком. Если был нарушен режим проветривания и влажности во время хранения, она быстро загниёт.

Продлить срок эксплуатации изделий, сделанных с использованием древесины, можно, если тщательно просушить её, удалив лишнюю влагу. Для строительства предпочтительнее выбирать сухую или воздушно-сухую древесину (7-18% влажности), если нет условий для просушивания. Если вы располагаете хорошо проветриваемым сухим помещением, то можете приобрести свежесрубленную или полусухую (23-50% влажности) и подождать несколько месяцев, пока она просохнет.

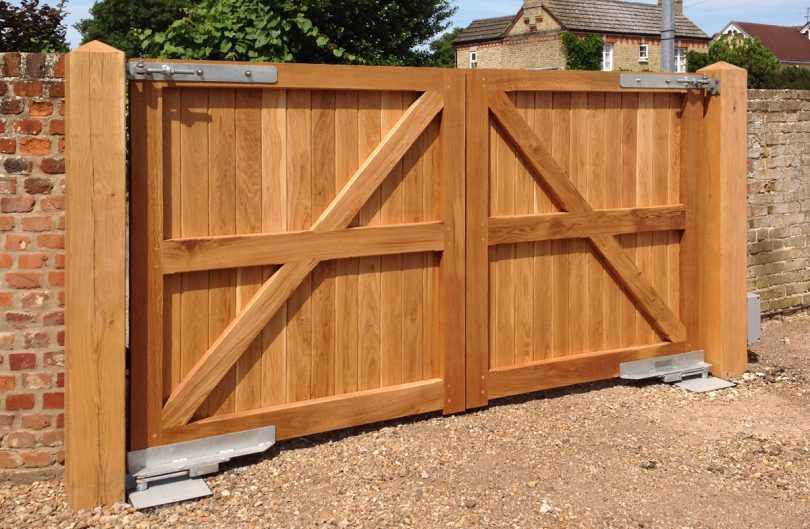

Деревянные ворота

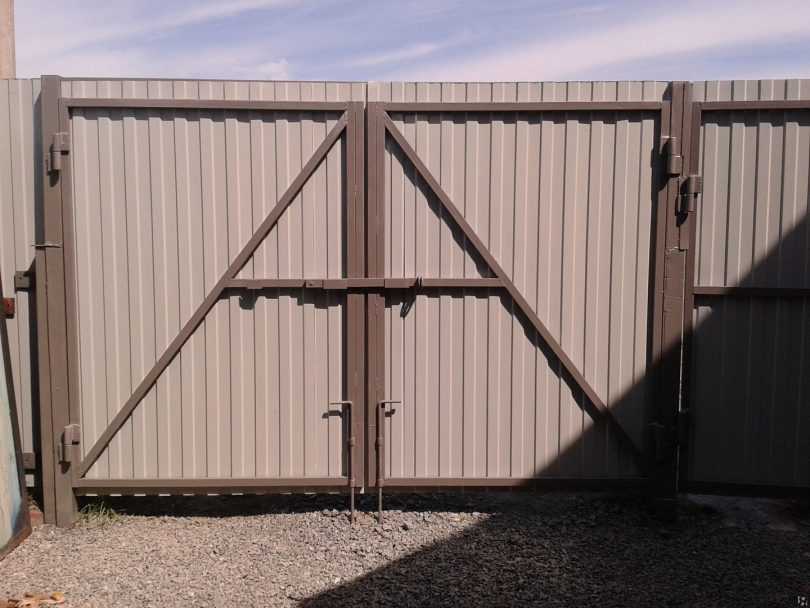

Ворота из профильной трубы

Прежде чем начинать делать ворота из профильной трубы своими руками надо провести замеры, начертить эскиз, подготовить расходные материалы и рабочий инструмент. Подготовительные работы занимают большую часть времени, чем изготовление самих ворот.

Сразу надо заметить, что ворота из профиля сделать намного проще и быстрее, чем из любых других материалов. Если не хватает сноровки или умения для выполнения некоторых работ, всегда можно пригласить соседей, родственников или друзей.

Перед тем как делать ворота из профтрубы своими руками нужно создать эскиз. По нему предстоит покупать расходные материалы (можно сразу прикинуть затраты), делать заготовки и сваривать ворота. Сначала делаются замеры проема, куда предстоит устанавливать створку. Этот процесс особенно важен, так как нельзя допускать ошибок, поэтому желательно несколько раз перепроверить все размеры. По эскизу станет ясно, сколько стоит сварить ворота.

После этого чертиться прямоугольник, который будет обозначать проем. В него вписывается прямоугольник поменьше, обозначающий каркас из трубы. Это поможет вычислить точные размеры ширины и длины ворот. Зазоры будут не везде одинаковые и делаются исходя из условий, в которых будут работать ворота. Если ворота двустворчатые, то каждая створка рассчитывается отдельно.

Со стороны петель зазор оставляется около 0.5 см, так как с этой стороны ворота жестко закреплены. С противоположной стороны там, где будет находиться замок, требует оставить больший зазор, около 1.0 см, так как ворота со временем несколько провиснут, и будут подклинивать.

В нижне части зазор делается не менее 2.0 см, если ворота находятся в защищенном месте, где не предвидеться мусора, снега и других помех. Во всех остальных случаях зазор должен составлять от 5.0 см до 15 см (это можно решать самому).

Если в верхней части проема нет перемычки, то верх ворот можно делать на свое усмотрение. Чаще всего делают вровень с верхним уровнем забора.

В каркас обязательно добавляют ребра жесткости (перемычки) и усиливающие планки в районе петель. Ребра жесткости устанавливаются либо параллельно земле или по диагонали, что не дает створке изогнуться в форме «пропеллера».

Расчет количества профнастила требуется делать с учетом нахлеста. Это величина зависит от размера волны и высоты листа. По высоте нахлест нужно делать не менее 5.0 см.

Заготовка материалов

После то как все замеры произведены, перепроверены и составлен эскиз, можно закупать материал. Для каркаса ворот лучшим материалом является профильная труба, так как она обеспечивает наибольшую жесткость конструкции

Неважно с прямоугольным или квадратным сечением она будет, чем больше створка, тем больший профиль нужно использовать. Рекомендуют делать ворота из профтрубы с сечением 50×50 или 60×30 для въездных ворот, а калитку из профиля 40×20

Обшивку ворот практичнее всего делать из профнастила своими руками (оцинкованного, цветного), в случае необходимости его легко покрасить.

Технология закладки основания для откатной конструкции

Устройство фундамента для ворот с передвижными полотнами своими руками — процесс, требующий значительных затрат сил и времени. Но если правильно сделать расчеты и придерживаться технологии выполнения работ, то можно собственноручно соорудить качественную и функциональную входную группу. Рассмотрим это на примере закладки каркасно-монолитного основания.

Разработка схемы

Работы начинают с определения размеров фундамента. Для этого необходимо знать такие показатели:

• ширину проема;
• габариты и вес ворот;
• тип почвы.

Оптимальная ширина фундамента — от 0,5 до 0,7 м, глубина — 1,5-2,5 м (точный показатель зависит от промерзаемости почвы), длина основания составляет свыше ½ ширины проема. При этом необходимо сделать отступ с одной стороны входной конструкции для отката полотна. Все эти данные следует отобразить на схеме.

Подготовительные работы

Подготовка к сооружению основания под сдвижную конструкцию включает ряд работ. Среди них выравнивание территории, ее зачистка от растительности, корней. Согласно составленной схеме копают траншею необходимых параметров. На ее дне формируют плотную гравийно-песчаную подушку.

Изготовление металлического каркаса

Как сделать фундамент для откатных ворот крепким и надежным? Для этого его усиливают закладным элементом. Он представляет собой П-образный каркас, стойки которого сформированы из арматурных прутьев d12 и горизонтального швеллера, ширина которого составляет минимум 20 см. Его предназначение — равномерное распределение напряжения по всей конструкции.

Закладной элемент укрепляют поперечным армированием, которое выполняют с шагом 0,3-0,4 м. Сборка каркаса осуществляется двумя способами:

• при помощи сварки рамы из арматуры с последующим креплением швеллера;
• путем приварки к металлической полосе уголков/прутьев.

Перевязка арматурных прутьев осуществляется при помощи стальной проволоки или сварки. Металлические штыри располагают так, чтобы их верхняя часть не выступала над поверхностью грунта. Горизонтальность монтажа закладного элемента обязательно следует проверять уровнем, иначе существует риск перекоса конструкции.

Заливка бетона

Для этого понадобится раствор. Готовится он из цемента и песка в соотношении 1:3. Повысить прочность конструкции можно, насыпать в раствор щебень. Как правильно залить фундамент?

Заливка траншеи бетоном проводится так, чтобы смесь покрыла не менее 2/3 высоты арматуры. Это поспособствует правильной установке ворот. Столбы для входной конструкции устанавливают заблаговременно. Технологически фундамент для ворот должен захватывать не только проем, но и консольные опоры. Бетонированию подлежит вся плоскость, которую будут занимать передвижные створки.

При этом необходимо избегать возможного перекоса каркаса. Поверхность под роликовым механизмом должна быть ровной и достаточно широкой для нормального функционирования конструкции.

Фундамент под ворота откатного типа соорудить несложно. Но при этом следует правильно сделать расчет конструкции и строго придерживаться технологии при ее возведении. Только в таком случае автоматическая система будет работать исправно, а откатные ворота будут функциональными и прослужат длительное время.

Размеры ворот (делаем точный расчет)

Изучив эскизы для ворот своими руками, можно приступать к выбору материала. Лучше выбрать металл с толщиной 1,5-2 миллиметра.

Если ворота весят меньше чем 150 кг, лучше взять трубу с сечением 80 на 80 мм и толщиной около 4 миллиметров.

Если вес ворот варьируется от 150-300 кг, то труба – 100 на 100 и 5 миллиметров.

При весе более 300 кг – 140 на 140 и толщиной 5 миллиметров.

Петли ворот должны выдерживать вес конструкции. Замок может быть механическим, так и электромеханическим устройством.

При бетонном или плиточном покрытии лучше увеличить расстояние между забором и плиткой до 50 мм. Если под будущим забором растет трава, то лучше увеличить это расстояние до 100 мм.

Фото ворот своими руками

Также рекомендуем просмотреть:

• Табурет своими руками
• Отделка дверей своими руками
• Карниз своими руками
• Складной стул своими руками
• Пуф своими руками
• Раскладной стол своими руками
• Полка под телефон
• Декупаж мебели
• Эксцентрик мебельный
• Шезлонг своими руками
• Кресло своими руками
• Перетяжка стульев
• Ключница своими руками
• Стеллажи для гаража
• Полочки своими руками
• Телескопические направляющие
• Стол-скамейка
• Стул своими руками
• Вешалка своими руками
• Откидная кровать
• Шкаф-купе своими руками
• Сборка мебели
• Детский столик своими руками
• Мебель из дуба
• Раздвижной стол своими руками
• Мебельные петли
• Стол из спила дерева
• Откидной столик
• Панели для стен своими руками
• Столик для ноутбука
• Складной стол своими руками
• Как сделать кровать
• Лавочка своими руками
• Прихожая своими руками
• Мебель для дачи
• Как обновить мебель
• Компьютерный стол своими руками
• Скамейка со спинкой
• Столик для пикника
• Мебель для бани
• Садовые качели своими руками
• Подставка для цветов своими руками
• Мебель из поддонов
• Декор для мебели
• Реставрация мебели

Окрашивание ворот

Если при изготовлении ворот был использован материал, не имеющий полимерного покрытия, то готовое изделие следует покрасить. Покраска осуществляется так.

• Поверхность покрывается грунтовкой (тип грунтовки подбирается в зависимости от того, какую краску планируется использовать: алкидную или акриловую).
• Изделию дают просохнуть. При необходимости процедуру грунтовки повторяют, потом вновь дают высохнуть грунту.
• Ворота окрашивают при помощи валика, нанося параллельные ровные полосы. Каждая последующая полоса должна перекрывать на 1 – 2 см предыдущий мазок.
• Берется контурная и малярная кисть, и закрашиваются все труднодоступные места.

Окрашивание можно производить несколько раз до тех пор, пока не получится требуемый цвет.

Подготовка к постройке: как рассчитать размеры будущей конструкции

Распашные ворота, несмотря на всю свою простоту, также требуют проведения определённых расчётов.

• Створки распашных ворот необходимо делать таким образом, чтобы автомобиль мог свободно в них проходить. Также следует учитывать площадь пространства, которую будет занимать створка при её открывании.

  Чертеж распашных ворот из профиля

• Чертим эскиз ворот с указанием всех параметров и габаритов. Двери ворот должны свободно и легко входить в сваренную раму. На составленном чертеже должны быть обязательно указаны необходимые рёбра жёсткости, а также размеры металлических столбов под будущие опоры.

  Откатные ворота из профильной трубы

• Чертёж должен выполняться со строгим и точным соблюдением масштабирования. По эскизу рассчитывается и точный расход профильной трубы и будущей обшивки. При этом если площадь створок получается слишком большой, то существенно увеличится их парусность. В данном случае сечение трубы необходимо увеличить.

Выбираем материалы для изготовления

Оптимальным вариантом по соотношению качество/цена будут распашные ворота, сваренные из профильных труб. Для каркаса выбирается сечение 40×20×2 мм. Если предполагается установка автоматики 60×40×2мм. Сечение опорных столбов зависит от того сколько весят распашные сварные ворота:

• меньше 150 кг — 80×80×4мм;
• 150 — 300 кг — 100×100×5мм;
• больше 300 кг — 100×140×5мм.

Распашные ворота для дачи, если на ней отдыхают только летом, можно сваривать из старых водопроводных труб 1/2 — 1 дюйм или уголка 40×40. Листовой материал для обшивки выбирается в зависимости от предпочтений и финансовых возможностей. Например, можно сделать ворота с прозрачными вставками. Чтобы их мог открывать даже ребенок, каркасы навешивают на шариковые петли. Краску по металлу выбирают обычно под цвет забора.
