Как сделать правильно заземление на даче: чем опасно отсутствие заземления для дома

Готовые комплекты заземления для частного дома

Самостоятельный монтаж позволяет существенно снизить затраты на систему заземления. Однако готовые комплекты позволяют ускорить работы и повысить надежность контура. Можно выделить такие модели:

1. ZandZ – контур с одним или несколькими электродами из нержавеющей стали. Допускаемое заглубление — до 10 м. Цена зависит от длины штырей. Средняя цена комплекта с пятиметровыми электродами — 23500 рублей.
2. Galmar – имеет электроды длиной до 30 м. Средняя цена — 41000 рублей.
3. Elmast. Эта система изготавливается в России и адаптирована к российским условиям эксплуатации. Цена – от 8000 рублей.

Как сделать заземление на даче своими руками

Такая схема состоит из трех электродов, которые вкопаны в землю, и металлической сварной конструкции, которая отводит электричество. Использование нескольких электродов нужно для того, чтобы хватило площади заземляющего контура для защиты.

Самое главное, это не ставить электроды на большом расстоянии один от другого. Иначе поверхность моделируемой площади сможет нарушиться, и эффективность заземляющего контура намного уменьшится.

Заземление для дома изготовляется из стали с разным покрытием или из луженой или оцинкованной меди.

Схема контура заземления своими руками

Высота электрода, который вкапывается в землю, должна быть от двух до трех метров. Электроды располагаются на земле по принципу равнобедренного треугольника. Нужно отметить, что расстояние между ними должно быть не менее одного метра. Металлическая пластина связывает их между собой. Ее крепят к электродам при помощи сварки.

Как сделать заземление частного дома своими руками? Для этого необходимы:

• Металлический уголок размера 50х50 миллиметров и длинной от двух до трех метров.
• Металлическая платина размерами 40 х 4 миллиметров .

На выбранном участке необходимо сделать разметку равнобедренного треугольника, у которого стороны будут по три метра.

По разметке выкапывается траншея глубиной в семьдесят сантиметров, и по углам необходимо забить уголки, которые и будут заземляющими электродами.

Электроды нужно соединить металлической полосой и при помощи стального провода притянуть его к дому. В том месте, где будет распределение заземляющей цепи по дому, делается соединение (на болтах) с медным проводом и его нужно распределить по инженерной электросети. После этого нужно только засыпать выкопанную траншею землей.

Проверка заземления

Перед тем как запустить систему заземления на даче в эксплуатацию, его необходимо проверить на работоспособность. Для тестирования работоспособности системы необходимо воспользоваться специальным устройством, которое называется омметр. Необходимо знать, что для частного дома сопротивление не должно превышать тридцать Ом. Это при условии, что дом подключен к сети напряжения двести двадцать вольт.

Идеальным показателем сопротивления можно считается нулевая величина. Это говорит о том, что электричество полностью гасится землей. Но на практике идеального показателя добиться невозможно. Поэтому есть специальные нормативы значения, которые высчитываются, исходя их конструктивных особенностей заземляющего контура. Можно посмотреть на схеме.

Необходимо отметить, что в отсутствие такого устройства, проверять работоспособность можно при помощи простой лампочки, соединив один контакт с фазой в сети, а второй с заземлением. Чем более ярко будет гореть лампочка, тем меньше сопротивление в контуре.

Еще один способ заземления для дома своими руками

Этот способ тоже довольно эффективный и позволяет значительно уменьшить количество земляных работ. Речь идет о заземлении в подвале. Именно в подвале имеется возможность установить контур заземления. При таком монтаже нужно отступать не менее одного метра от каждой стены. Электроды нужно забивать на глубину один или полтора метра. Это позволит существенно сократить время на установку заземления, а эффективность заземления останется на высоком уровне. Можно посмотреть на схеме.

Итак, заземление на дачном участке, сделанное своими руками, способно намного увеличить уровень безопасности загородного дома, при условии, что монтаж выполнен правильно. Несмотря на то, что этот процесс довольно трудоемкий, справиться с ним смогут даже новички, которые не занимались до этого электромеханическими работами.

Конструкция заземляющего контура

Данная система, предназначенная для частного дома, включает такие элементы:

• контур из стальных или медных стержней, заглубленных в грунт;
• шина, ведущая от контура внутрь здания и подключенная к корпусу щитка либо распределительной пластине;
• домовая проводка с заземляющей жилой.

Разводки электричества по комнатам мы не касаемся, поскольку считаем, что она уже сделана. Теперь нужно своими руками смонтировать контур заземляющего устройства и подвести от него проводник к щитку, как изображено на схеме. Напомним, что сопротивление системы не должно превышать 30 Ом, а подземной части – 4 Ом. Добиться указанных значений не так просто, ведь на характеристики заземляющего устройства оказывает влияние множество факторов – состав почвы и ее влажность, а также сечение и длина проводников.

Если на вашем участке обычные глинистые грунты, то можно взять за основу любую из 3 конструкций:

1. Металлические стержни длиной 2,5—3 м в количестве 3 шт. вертикально погружаются в землю с шагом, равным их высоте. Между собой заземлители соединяются горизонтальным проводником.
2. Те же 3 штыря располагаются в форме треугольника. Оптимальный размер его сторон равен длине вертикального стержня, минимальный – 1,5 м.
3. Глубоко в землю забивается единственный электрод, состоящий из нескольких секций, стыкующихся в процессе погружения.

Схема заземляющего устройства в виде треугольника

Детали контура можно сделать из следующих материалов:

• обычный «черный» металлопрокат;
• оцинкованная сталь;
• медь.

Наиболее долговечны заземлители из меди, они же самые дорогие. Продаются комплектами, куда входят не только стержни, но и соединительные муфты из бронзы с болтами. Для удобства забивки штыри снабжены острыми и плоскими наконечниками.

В качестве недорогих вариантов для вертикальных электродов используется уголок 50 х 5 мм или круг диаметром 16 мм из черного металла, реже — круглые и профильные трубы. Горизонтальный заземлитель – стальная полоса 40 х 4 мм либо круг (катанка) диаметром 10 мм. Минимальные сечения заземляющих проводников из различного металлопроката указаны в таблице:

Для ввода в дом обычно применяется стальная шина шириной 40 либо 50 мм с толщиной стенки 5 мм. Чтобы не допустить ошибок при подборе материалов и последующем монтаже заземления на даче, предлагаем просмотреть видео:

https://youtube.com/watch?v=OWmyC8hspOs

Устройство

Контур заземления состоит из двух элементов: самого заземлителя и проводников. Последними называют любые части устройства, которые соединяют электрооборудование с контуром. Как правило, это кабеля с жёлто-зелёной изоляцией и шина, расположенная в распределительном щите (РЩ). К заземлителю относятся электроды и другие элементы цепи, непосредственно контактирующие с грунтом и обеспечивающие растекание электрического заряда.

Заземлители бывают естественными и искусственными. В первом случае роль заземляющего устройства выполняют заглублённые части строительных конструкций зданий, а во втором специально сделанный проводник. Согласно Правилам устройства электроустановок (ПУЭ), предпочтение нужно отдавать естественным заземлителям. Например, в частном доме это может быть:

обсадная труба скважины;металлические трубопроводы;броня силовых кабелей;всевозможные металлические конструкции на улице, к примеру, забор;заглублённые железобетонные части постройки (колоны и фундаменты).

Если сопротивление естественных заземлителей меньше установленных норм, то разрешено применять искусственные. Именно о них сегодня и пойдёт речь.

3

Ошибки в устройстве – чего нельзя делать

Вертикальных стержней должно быть несколько, одного, вбитого в грунт, недостаточно. Сопротивление земли находится в сильной зависимости от площади заземлителя, которая контактирует с ней. У одного заземлителя она недостаточна для обеспечения надежной защиты. Если разнести два и больше стержня на 1–2 м, между ними возникает потенциал, площадь эффективного контакта возрастает в сотни раз. Слишком далеко разносить тоже нельзя: разорвется потенциальная поверхность, останутся просто отдельные заземлители.

Если ВЩ расположен в доме, и нет возможности подвести к нему стальную шину, используется соединение медным проводником. Существует ошибочное мнение, что достаточно закрепить опрессованный наконечник болтом, покрыв защитной токопроводящей смазкой. Она способна предохранить от коррозии только в сухом помещении. Следует обеспечить защиту шины от влаги, расположив ее на стене и закрыв в металлическом ящике.

Увлажнение способствует образованию гальванической пары и электрокоррозии, которая распространяется и под изоляцию. В аварийной ситуации происходит мгновенное перегорание контакта, тем более нельзя крепить заземляющий проводник непосредственно к заземлителю и засыпать грунтом.

Также недопустимо последовательное заземление приборов и подключение нескольких заземляющих проводников к одному контакту заземляющей шины. Это грозит тем, что авария одной установки вызовет цепную реакцию, потянет за собой другие.

Не следует использовать в качестве материала металлоизделия с упрочненной поверхностью вроде арматуры, рельс, швеллера. Повышенная плотность их поверхности препятствует созданию хорошего контакта с грунтом. Также нельзя окрашивать металл, надеясь противостоять коррозии. Ее, может, и не будет, но утрачивается всякий смысл в таком заземлении. Краска препятствует надежному контакту металла с землей.

Принцип действия и цели заземления

Большая часть загородного сектора получает электропитание от сети переменного тока 220 вольт. Электрическая цепь существует за счет двух проводников — фазового и нулевого. Электроприборы оснащены защитными устройствами и изоляцией, помогающими избежать попадания напряжения на металлические части их корпусов. Однако вероятность появления там напряжения все же исключить нельзя, поскольку изоляционный слой иногда пробивается током, а элементы приборов выходят из строя.

Попав на корпус, электричество представляет угрозу жизни и здоровью человека, который прикоснется к поверхности прибора. Особенно опасно, если рядом с источником тока расположены предметы, выполняющие роль естественных заземлителей (металлические трубы, элементы конструкции здания и т.п.). При касании заземлителей происходит размыкание цепи, и ток направляется в сторону наименьшего потенциала, то есть в человека.

Для понимания принципа заземления и его важности вполне достаточно знаний в пределах школьного курса физики. Одно из физических свойств тока состоит в том, что он всегда находит проводник с наименьшим сопротивлением. Таким образом, для обеспечения безопасности человека нужно создать магистраль, в которой сопротивление будет значительно меньшим, чем в человеческом теле

Таким образом, для обеспечения безопасности человека нужно создать магистраль, в которой сопротивление будет значительно меньшим, чем в человеческом теле.

Сопротивление тела человека в среднем составляет 1000 Ом (хотя данная величина существенно отличается в зависимости от обстоятельств). Имеются сложные расчеты необходимой для заземления величины сопротивления, согласно которым оптимальной величиной являются 30 Ом (для бытовой электротехники). Если же речь идет о молниезащите частного дома, предпочтительная величина — 10 Ом.

Задачи заземления:

1. Гарантированный отвод в землю напряжения с токопроводящих предметов.
2. Выравнивание потенциалов всех объектов, находящихся в дачном доме.
3. Создание условий для правильной работы всех систем электробезопасности, в том числе автоматов, устройств защитного отключения и плавких предохранителей.
4. Избежание ситуаций, когда на корпусах электробытовой техники скапливаются статические заряды.
5. Сохранение в исправном состоянии электроаппаратуры. К примеру, функционирование импульсных блоков питания на компьютерной технике нередко сопряжено с наведением напряжения на системные блоки. В результате разряда происходит поломка электронных компонентов и потеря информации.

Крупная бытовая техника обязательно должна быть защищена заземлительной системой:

1. Бойлер изготавливается из нержавейки, которая отрицательно реагирует на блуждающие токи, отводимые заземлением. При появлении блуждающего тока человек подвергается серьезной опасности: удар возможен во время приема душа или обычного касания бойлера.
2. Стиральная машина. Аппарат отличается высокой электрической емкостью, возникающей из-за повышенной влажности в помещении.
3. Компьютер. Блок питания устроен так, что рабочая утечка в этом элементе бывает даже выше, чем у стиралки.
4. Электроплита. Этот вид бытовой техники отличается высокой мощностью, следствием чего является повышенный риск пробоя.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Устройство заземления своими силами: простое и сложное, для разных случаев

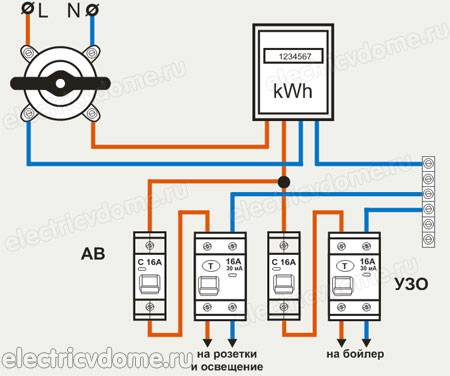

От первого запитан бойлер, а от второго – остальная квартира. После небольших раздумий было принято решение установить для каждой линии свое защитное устройство. Это затратно, но очень эффективно.

От щитка был протянут отдельный кабель. Затем удалось подключить освещение в прихожей. Но в остальных комнатах не получилось при помощи этого кабеля подключить

Для того, чтобы устройство было подключено надежно, было выбрано УЗО марки IEK с номинальным током 16 А. Выше в статье уже было упоминание касательно оснвоных ошибок при подключении, которые лучше не допускать. То есть нельзя объединять нули после УЗО. В щитке подключение было сделано так, что фаза пошла через автомат, а ноль пришлось взять из корпуса щитка. Перед подключением нужно отсоединить питающий кабель от выключателя, от щитка, а точней от его металлической части. После установки начинается подключение. Нужно сразу подключить ноль и фазу кабеля на выходные клеммы устройства. То есть к бойлеру нужно подключить один кабель, а к квартире — другой.

Клеммы автоматического выключателя заводятся на выход устройства. А на вход нуля присоединяется ноль непосредственно от корпуса щитка. Это позволяет исключить повторное объединение нулевых жил проводов, вышедших с УЗО. Таким образом, с корпусом щитка нет связи.

После выполнения работ по подключению уже можно проверить устройство в работе. Оно не должно срабатывать ни в каких ложных ситуациях в случае неправильного подключения. Нужно для этого включить автомат перед УЗО. Также надо создать нагрузку. Для этого можно, например, подключить к сети какой-то электрический прибор. Если не происходит отключений, то все прошло успешно и правильно.

Нужно помнить и о том, что после подключения УЗО надо исследовать наличие предмета утечки. При помощи специальной кнопки «ТЕСТ» можно проверить прибор на срабатывание.

Как сделать заземляющий контур

Заземляющее устройство, или заземляющий контур, представляет собой несколько металлических штырей (электродов), которые соединены между собой с одного конца, а другим концом заглублены в грунт. Обычно электроды «в домашних условиях» изготавливаются из арматуры или угловой стали. Реже – из труб. Как изготовить, забить в землю и соединить между собой такие штыри, можно посмотреть в видео.

https://youtube.com/watch?v=JV243D9zZWk

Заземляющий контур чаще всего имеет форму квадрата или треугольника (схема). Электроды должны быть не короче 2,5 метров. Ребра заземляющего контура должны либо равняться, либо быть кратными им. Например, если длина электрода равна 2,5 метрам, то ребра контура должны равняться либо 2,5, либо 5 метрам. Оптимальная длина штырей-электродов – 2,5-3 метра.

Соответственно, заземляющий контур может обладать следующими параметрами: его стороны должны соотноситься либо как 2,5 х 2,5, либо как 3 х 3. Квадрат иногда делают несколько больше (4 х 4 м). Электроды желательно заострить с одного конца. Так их будет легче забивать в землю. Свариваются штыри между собой в контур только после заглубления их в землю.

Процесс установки заземляющего контура выглядит так:

1. Сначала рядом с домом нужно выкопать траншею по форме будущего контура (квадратную или треугольную). Ее глубина должна равняться 70-80 см.

2. Нарезаем арматуру на равные по длине штыри 2,5-3 м. Забиваем их по углам траншеи, как на видео. Обязательно оставляем над землей небольшие части электродов.

3. Вершины электродов соединяются между собой стальными полосами. Сделать это можно при помощи сварки.

4. К одному из углов приваривается стальная полоса, которую необходимо довести до стены здания.

5. К концу стальной полосы при помощи все той же электросварки нужно приварить болт.

6. К приваренному таким образом болту крепится выходящий из дома заземляющий кабель 220 В. Крепление можно выполнить следующим образом: кабель свернуть в петлю и просто надеть на болт. Сверху на него надевается гайка с шайбой и сильно затягивается.

7. После этого траншею с заземляющим контуром нужно просто засыпать землей.

8. Кабель подводится, как уже было сказано ранее, к заземляющей шине в распределительном щите.

Обратите внимание: Сечение проводника должно быть более 75 кв. мм. Только в этом случае заземление будет эффективным и прослужит долго

Только в этом случае заземление будет эффективным и прослужит долго.

Замеры сопротивления контура заземления

Что следует знать касательно замеров? Имейте в виду, если вы при монтаже постоянно подливали водичку в приямок, все замеры следует повторить на следующий день, когда грунт просохнет.

Иначе высока вероятность погрешности.

Если вам не удалось добиться нормы, а все штыри израсходованы, попробуйте залить в лунку электропроводящий состав для заземляющих устройств. Специальный порошок растворяете с водой и заливаете по стенкам электродов в скважину.

Сверху засыпаете все грунтом и трамбуете почву. Через сутки состав плотно забьет все щели и увеличит плотность прилегания грунта к заземлителю.

В отдельных случаях удается уменьшить сопротивление почти в два раза от изначального!

Замеры с выдачей протокола делаются в обязательном порядке! При подключении дома к электросетям, у энергетиков сетевой компании начинается масса вопросов.

При каких-то нюансах могут вообще отказать. А если у вас будет чертеж схемы заземления и протокол измерения, многие вопросы отпадут сами собой.

Поэтому, когда говорят, что контур заземления можно выполнить полностью самостоятельно своими руками, немного лукавят. Стороннюю организацию или эл.лабораторию с измерительными приборами все таки придется вызывать.

Раньше основным прибором для замера сопротивления контура заземления был М416 и два штыря к нему.

Сегодня все большую популярность получают цифровые аналоги. Например, такие как ИС-10 или измеритель 2120ER.

Обычным мультиметром это не делается!

При проверке модульно-штыревого заземления один колышек забивается на расстоянии четырехкратном от глубины заземлителя, другой на двухкратном. На обычном контуре (треугольник, квадрат, линия), технология немного другая.

Имейте в виду, все замеры делаются летом, в период максимального просыхания грунта.

А теперь об ошибке, о которой многие даже не догадываются.

Через чур хорошее сопротивление, это такой же “косяк” монтажа, как и завышенное!

Оно должно быть на один порядок выше, чем сопротивление заземления на ТП.

Не нужно делать его с “запасом” и радоваться при этом. В противном случае при подключении по системе TN-C-S, вся “дрянь”, включая токи КЗ на землю, будет стекать в первую очередь не через трансформаторную подстанцию, а через заземление вашего дома!

Ток ведь не дурак, он будет стремиться туда, где сопротивление меньше. Именно поэтому многие, после того как сделают идеальный заземляющий контур, подключают свой частный дом по системе ТТ.

Вы то откуда знаете, все ли в порядке на трансформаторе у энергопередающей компании? И когда они там в последний раз делали проверку своего контура?
