Отопительная печь с нижним обогревом размером 770×640 мм
Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).
Рис. 1. Отопительная печь с нижним обогревом размером 770×640 мм а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —17 рядов; 1 — зольниковая камера; 2 — поддувальная дверка; 3 — колосниковая решетка; 4 — топочная дверка; 5 — топливник; 6 — дымовая задвижка.Рис. 1. Продолжение: г — кладка 18—35 рядов
Расход материалов (без фундамента и трубы):
- кирпич красный — 220 шт.;
- кирпич огнеупорный — 170 шт.;
- глина красная — 10 ведер;
- глина тугоплавкая — 50 кг;
- песок — 5 ведер;
- дверка топочная — 250×210 мм;
- дверка поддувальная — 250×140 мм;
- задвижка дымовая — 130×250 мм;
- решетка колосниковая — 380×250 мм;
- дверки прочистные размером 130×140 мм — 6 шт.;
- предтопочный лист — 500×700 мм.
Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.
Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.
Печь может сложить один печник в течение 16—18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4—5 ч.
Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м².
Теплоотдача печи при одноразовой топке — 2,8 кВт (2400 ккал/ч), а при двухразовой топке — 3,5 кВт
(3000 ккал/ч).
Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

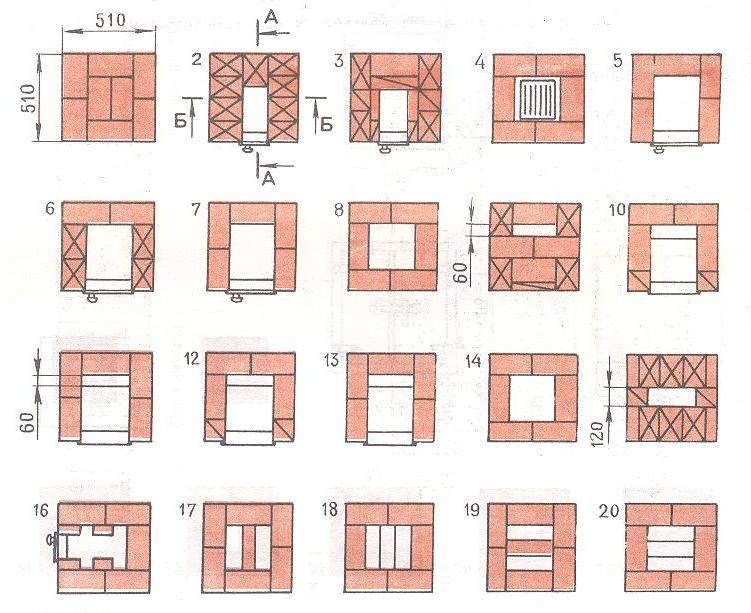

На рис. 1,б даны вертикальные разрезы печи по А—А, Б—Б и В—В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.
На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.
Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.
Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.
Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250×380 мм
Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130×130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.
Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.
Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130×250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка ( канала в пять кирпичей и установка дымовой задвижки размером 130×250 мм.
Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130×250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.
Разновидности печных конструкций
Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.
По своему назначению, печи делятся на следующие виды:
- отопительные;
- варочные;
- многофункциональные;
- комбинированные.
Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.
В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:
- топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
- зольника, где собирается пепел;
- дымохода.
В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.
В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.
Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.
По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.
Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.
Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.
Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.
Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.
Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.
Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).
- Отопительно-варочная печь относится уже к многофункциональным конструкциям.
Это более сложный в реализации проект, так как он состоит из:
- топочной камеры;
- дымохода;
- зольника;
- варочной поверхности;
- духового шкафа.
Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.
В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.
Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.
Печь с сушильной камерой
Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.
Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.
Удобная, универсальная и достаточно компактная печь-«шведка»
«Шведку» можно назвать самой аккуратной и компактной печью, подходящей для небольших помещений. Эту печь вполне можно назвать отопительно-варочной, так как она имеет высокий корпус с расположенными внутри дымоотводными каналами, а значит, при ее топке стенки будут хорошо прогреваться, отдавая тепло в помещение. В то же время в конструкции присутствует и варочная панель.
На первой картинке представлена «шведка», имеющая более широкую фронтонную часть, чем на втором фото, так как она дополнена духовым шкафом, а вместо очистительных окошек над плитой сделана ниша для сушки. Этот вариант печи получается в два раза шире второй модели.
Устройство печи для дачи и ее особенности
Основными элементами любой кирпичной печи для дачи являются:
Фундамент. Для любой печи необходимо строить отдельное основание, не связанное с основным фундаментом дома.
Фундамент строится отдельно
- Корпус печи. Состоит из топочной камеры и дымохода. Если схема печи предполагает дополнительные элементы, то могут входить варочная поверхность, духовой шкаф, водогрейный бак.
- Топочная камера. Размеры топки зависят от площади помещения и необходимой мощности. Если печь планируется топить дровами, то высота топки должна быть не менее 40 см. Толщина топки должна быть не менее1/2 кирпича. Топка может выкладывать из шамотного (жаростойкого) кирпича либо приобретаться в уже готовом виде их чугуна.
Зольник (зольная камера). Этот элемент печи предназначен для сбора продуктов в процессе сгорания топлива. Также через зольник происходит забор кислорода, необходимо для процесса горения.
Зольник
Зольник располагается ниже топочной камеры и всегда снабжен металлической дверцей, через которую происходит чистка. Между зольником и топочной камерой прокладывается колосниковая решетка. Стандартно зольная камера выполняется высотой в 3 кирпича.
- Дымоход. Основной элемент печи, через который отводятся продукты сгорания топлива. Дымоход может быть выполнен из кирпича либо сложен из стальных труб. На функциональность и эффективность это никак не влияет. Дымоход выводится от печи либо напрямую через кровлю, либо через стену на улицу. При возведении дымохода нужно избегать множества ответвлений и горизонтальных участков, так как это негативно сказывается на тяге и может снизить эффективность обогрева помещения.
Чем можно покрасить печку
Понятно, что с первого раза у новоиспеченного мастера не выйдет сложить красивую печь из-за отсутствия опыта. Но это дело поправимое, ведь снаружи можно сделать облицовку кирпичной стены с помощью окрашивания. Раньше их оштукатуривали и покрывали двумя слоями побелки из мела или извести, но сейчас есть более простые и удобные средства. К тому же известь легко переносится на одежду при случайном прикосновении и постоянно нуждается в обновлении.
Если говорить о том, чем можно покрасить печь из кирпича, то здесь есть такие варианты:
- кремнийорганическая жаропрочная эмаль марки КО, рассчитанная на высокую температуру;
- силикатные или акриловые краски;
- жаростойкий лак (например, ПФ-238) вперемешку с красителем.
В любом случае покрытие наносится за 2 раза, второй слой накладывается после высыхания первого. Применяемый инструмент – кисть и валик. Предварительно поверхность желательно обработать специальным грунтовочным составом, предназначенным именно для таких целей.
Инструменты и материалы
Инструменты
Для возведения шашлычницы своими руками из кирпича вам понадобятся всегда нужные на любой стройке инструменты и приспособления:
- емкость для замеса кладочной смеси;
- миксер или бетономешалка;
- лопата;
- ведра;
- колышки со шнуром;
- рулетка;
- строительный уровень;
- мастерок;
- болгарка;
- перфоратор;
- строительный молоток;
- щетка для снятия раствора;
- перчатки.
Строительный уровень понадобится при возведении мангала неоднократно
Материалы
Материалы, которые понадобятся для базовой конструкции:
- цемент М-400;
- рубероид РКП-350;
- доска, брус;
- гравий;
- песок;
- смесь кладочная глино-шамотная для огнеупорной кладки;
- армированная сетка;
- арматура;
- уголок;
- кирпич;
- листы базальтового картона 1200 х 00х 10.
Стальной прут, армирующая сетка, уголок
Дополнительные опции:
| Для чего понадобится | Наименование |
| Труба | дымосборник из металла;зонт на дымовую трубу. |
| Печь | шаблон для арки;колосник;накладка на печь;дверцы;базальтовый шнур. |
| Коптильня | дверцы;базальтовый шнур;труба дымоотводная;задвижка. |
| Крыша, козырек | деревянный брус;рубероид;крепеж;черепица. |
| Облицовка | облицовочный материал;клей;грунтовка;затирка;средство для финишной обработки. |
Какой кирпич лучше для строительства
Для кладки кирпичного мангала пригоден не каждый вид кирпича. Для каждой части сооружения применяют кирпич с определенными характеристиками. Основные рекомендуемые виды – это красный печной, рядовой полнотелый и огнеупорный шамотный.
| Тип кирпича | Марка | Размеры, мм | Применение |
| Шамотный | ША-5ША-6ША-8ШБ-5ШБ-8ШЛ-8ША-25 | 230х114х65230х114х40250х124х65230х114х65250х124х65230х114х65230х124х65/55 | Топка печи ижаровни,свод дымохода |
| Красный печной | М-200М-180 | 250х120х65250х120х88250х120х138 | Общая кладка:нижние уровни,внешние стены,дымоход |
| Красный рядовой полнотелый | М-100М-125М-150 | 250х120х65250х120х65250х120х65 | Нижний уровень,перекрытие междудровяником и топкой, труба |
| Облицовочный | 250х120х65250х120х88250х85х65 | Наружная кладка |
Шамотный кирпич — самый прочный, устойчив к агрессивным продуктам сгорания. Огнеупорный, температурный предел достигает 1640-1800°C, обладает низкой теплопроводностью.
- Кирпич шамотный
- Кирпич шамотный клиновидный
Кроме стандартных шамотный кирпич бывает разнообразных форм и размеров. Для кладки сводов удобен клиновидный ША-25 с разной толщиной торцов — не нужно подпиливать стандартный кирпич для придания необходимой конфигурации.
- Шамотный кирпич ША-5
- Шамотный кирпич ША-6
- Шамотный кирпич ША-25
Размеры шамотных кирпичей
Маленький мангал часто полностью выкладывают из шамотного кирпича. В крупногабаритных конструкциях это нерентабельно, поэтому для кладки стен, не подвергающихся высоким тепловым нагрузкам, используется красный полнотелый кирпич.
Печной полнотелый, влагостойкий, термостойкий кирпич выдерживает до 1200°C. Лучший выбор – продукция заводов: Витебского, ЛСР «Победа», Кирово-Чепецкого, LODE.
- Кирпич красный огнеупорный
- Кирпич красный рядовой
- Кирпич красный печной
Интересные примеры:
Облицовочный кирпич
Раствор для кладки
На начальном этапе кладки применяется обычный цементный раствор: цемент и песок в пропорциях 1:3. На нем кладут рядовой полнотелый кирпич, выкладывая цоколь, внешние стены, над кровельный отрезок трубы и остальные части сооружения.
Топки печей, мангалов и каминов, а также дымосборник выкладывают с применением специальной огнеупорной глины: красная глина и просеянный песок в пропорции 1:2. Чтобы его правильно приготовить, глину нужно замачивать ее не меньше, чем на 3 дня.
Альтернативой является готовая кладочная смесь – мертель, которая упрощает работу. Кроме огнеупорных характеристик смесь обладает высокой вязкостью, что обеспечивает хорошую устойчивость к образованию трещин. Выдерживает температуру до 1690 градусов. Имеет высокую адгезию к огнеупорному и керамическому кирпичу. Толщина слоя — 2 — 10 мм.
Схема кладки мангала с печкой
- Выложить первые два сплошных ряда кирпичами в форме прямоугольника или по той форме, которая предусмотрена в планировке. Не забывая выравнивать углы, и удалять лишний раствор, чтобы не портить внешний вид жаровни. Для того, чтобы ряды вышли ровными, используйте отвес.
- На третий уровень установить зольную дверцу плиты.
- Четвертый так же выкладывается сплошным.
- В пятом ряду зольную дверцу плиты перекрыть замком и установить колосники.
- В шестом кирпичи выложить без пропусков.
- В седьмом можно уже устанавливать дверцу для топки.
- В восьмом и девятом кирпичи следует класть сплошным слоем.
- С десятого уровня обычно уже начинают постройку печного дымохода.
- В одиннадцатом перекрыть проем дверки для топки.
- В двенадцатом уже делать варочную плиту и очаг.
- С четырнадцатого ряда переходить к постройке канала дымохода и сооружать боковые стенки жаровни и заднюю стенку.
- С двадцать первого по двадцать третий создается полукруглое перекрытие очага. Здесь для придания кирпичу правильной формы, его придется распиливать болгаркой.
- С двадцать четвертого по тридцать первый кирпичи надо выкладывать сплошным слоем.
- Где-то на двадцать шестом ряду вывести дымовой канал.
- Уже на тридцать втором уровне можно установить трубу. Колпак над трубой обычно выкладывается из тех же материалов, из которых строилась и печь.
Для большего комфорта использования мангала, следует учитывать некоторые нюансы ее строительства. Например, рассчитывая ширину жаровни, нужно учитывать длину шампуров.
ОСОБЕННОСТИ! При нагревании металл имеет свойство расширяться, поэтому не забывайте оставлять небольшой зазор при установке металлической дверцы. Высота печи должна соответствовать вашему росту для большего удобства при работе с ней.
Кладка печи своими руками: чертежи и порядовка
Во время кладки печи для предотвращения возможных ошибок и дальнейших переделок необходимо использовать чертежи и схемы (порядовки). Если нет опыта, составить чертеж самостоятельно лучше обратиться к профессионалам данного дела или воспользоваться уже готовыми схемами в сети Интернет. Ведь при нарушении рядности можно приобрести довольно серьезные нарушения.
Самая простая
Для новичков в данном деле лучше всего воспользоваться самым простым вариантом кладки печи. Данное сооружение будет занимать пол квадратных метра. Ей не надо никакого основания (фундамента), можно просто положить обычное, прочное, деревянное изделие. Делается это с обязательной гидроизоляцией, после чего насыпается двенадцати сантиметровый слой песка. После чего выполняется первый ряд кирпичной кладки без использования раствора.
После того как будет сделана обмотка асбестовым шнуром устанавливается топочная дверца. Затем идет третий ряд, который выполняется с применением шамотного кирпича. После того как будет сформировано поддувало нужно установить решетку. Следом кирпич укладывается на ребро, для того чтобы создать дымоход.
Здесь один из кирпичей кладется также без использования раствора, чтобы потом его можно было спокойно убрать. Кладка продолжается до тех пор, пока не будет закончен дымоход, выполненный из легкого материала.
Русская
Русская печка обладает одним существенным минусом – прогрев идет в верхних слоях. Однако данный вид печных сооружений очень популярен среди владельцев частных домов.
Она может быть двух вариантов, использоваться либо для отопления помещения, а может выполнять и еще одну функцию – приготовление пищи, так как у нее есть варочная панель. Они могут быть как большими, так и маленькими. Ниже предложен пример (схема) маленького печного сооружения.
Шведка
Данный вид печи имеет большую функциональность. Помимо прочего такая конструкция обладает оригинальным, красивым дизайном.
Этого будет вполне хватать, чтобы обогреть небольшой домик площадью сорок квадратных метров.
Данная модель оснащена и варочной панелью, и духовкой. После растопки печное сооружение начнет «делиться» теплом уж через пятнадцать минут. О том, как выполняется порядовка данной модели моно узнать, посмотрев на схему.
Получается, что сделать печь своими руками не так уж и трудно, самое главное определиться с размерами и формой изделия, запастись необходимым инвентарем и материалами, выполнить чертеж, сделать порядовку и после этого приступать к строительству печного сооружения. Сидя вечерами у печи с кружечкой горячего чая холодными зимними вечерами можно будет наслаждаться теплом и уютом идущими от нее.
Достоинства печи из кирпича
Почему кирпичная печь остается конкурентоспособной, возводится все больше, так много достоинств?
Казалось бы, сегодня существует множество альтернатив для отопления, которые значительно удобнее в эксплуатации, а по сообщениям производителей, имеют больший КПД (коэффициент полезного действия). Но почему кирпичные до сих пор востребованы в некоторых районах или зданиях. Одна из причин — печка из кирпича «дышит».
Это означает, что при прогревании печи происходит выделение влаги из основания конструкции. При остывании, влага впитывается обратно. Благодаря этому, она удерживает нормальный показатель точки росы в помещении. Именно этот показатель указывает на то, что «в доме поддерживается уютная атмосфера».
Способность кирпичной печи «дышать» не только положительно сказывается на здоровье человека, но и позволят ощутить комфорт даже не бытовом уровне. При теплотехническом расчете дома, показатели температуры в отопительный сезон устанавливаются в пределах 18-20 по Цельсию. Влажность воздуха при этом должна быть оптимальной для здоровья. Печь для дома обеспечивает оптимальную влажность воздуха, при температуре прогрева около 16 градусов по Цельсию. При такой температуре, человек не чувствует дискомфорта, одежда, постельное белье остаются сухими. При этом, в панельных домах, при использовании централизованного водяного отопления, даже при температуре 18 градусов по Цельсию, может ощущаться чрезмерная влажность воздуха.
Для водяного отопления оптимальным разбросом температур будет 20-23 по Цельсию. А для электроотопления с инфракрасными излучателями температура должна быть еще выше (т.к. они сильно высушивают воздух). Получается, что кирпичная печь с показателем КПД около 50%, будет выгоднее, с точки зрения экономии, чем современные системы, с показателями в 60-80%. Таким образом, экономия будет более значительной, ведь потеря домом тепла зависит от разницы температур внутри и снаружи помещения.
Размеры и порядовки
Порядовка для русской печи Теплоотдача печи зависит от площади поверхностей, отдающих тепло. На первом этапе расчётов определяют возможные теплопотери самого дома. Параметр зависит от материала, толщины стен, качества утепления.
Если нет желания углубляться в тему, можно применить простой вариант, пригодный для среднестатистических строений:
- Замеряют длину, ширину и высоту внутренних помещений дома.
- Перемножив полученные данные, получают общий объём.
- Умножают объём на 40 Вт/ч, получая средние энергопотери постройки.
Пример. Дом 10х10 метров с толщиной стен 40 см и потолками 2,6 м. Внутренний объём равен 9,6х9,6х2,6. Получаем 240 м3. Теплопотери составят (240 м3х40 Вт/ч) 9600 Вт/ч.
Для отопления необходимо соорудить печь с теплоотдачей около 10 кВт/ч.
Строители рекомендуют ещё один способ расчёта. На 10 м2 площади закладывают мощность обогревателя 1 Квт/ч. Если умножить 9,6х9,6 м, то получится 92 м2. Таким образом также получается примерная мощность печи 92/10=9,2 Квт/ч.
Опыт эксплуатации показывает, что квадратный метр поверхности русской печи способен отдавать 0,5 кВт/ч тепла. Для расчётов принимают только боковые стены без учёта основания и перекрытия. Следовательно, при потолках 2,6 м, периметр печи должен составить 20/2,6=7,69 м. Такой периметр обеспечит устройство 2х1,7 метра.
Исходя из размеров выбирают подходящий рабочий чертёж русской печи с порядовкой. Схемы можно найти в Интернете, их публикуют профессиональные печники и специализированные организации.
