Какой стабилизатор напряжения лучше для газового котла: используем калькулятор определения мощности напряжения для газовых котлов

Разновидности стабилизаторов напряжения

Современный рынок товаров готов предложить несколько разновидностей защитных приборов, которые идеально подойдут для отопительного оборудования. Основные виды стабилизаторов таковы:

  • Релейные. Отличаются отменной реакцией на малейшее изменение входного тока, которое также успешно и моментально нейтрализует. Немаловажным фактором для потребителя является и их доступная стоимость, которая отлично сочетается с высоким качеством. Единственный минус прибора такого типа — величина погрешности самой стабилизации, которая может составлять 4-7%. Данный показатель вполне допускается при постоянной работе практически каждого современного газового котла.
  • Электромеханические. Основным достоинством таких стабилизаторов является максимальная точность стабилизации. Она равна примерно 3%. Но по другим характеристикам и показателям, например, уровень шума, скорость реагирования и надежность, данные стабилизаторы значительно уступают аналогам других видов.
  • Симисторные. Этот распространенный тип стабилизаторов напряжения газовых котлов совмещает в себе абсолютно все положительные характеристики данных приборов. Они отличаются бесшумностью, компактностью, быстрой реакцией, точностью, долговечностью, а также повышенным КПД. Единственный недостаток данного оборудования — высокая цена.

Какой стабилизатор напряжения выбрать для газового котла? Тут все напрямую зависит от ваших индивидуальных потребностей, параметров помещения и финансовых ресурсов, которые вы готовы потратить на приобретение устройства.

Выбор стабилизатора напряжения

Конечно, оборудование с высокими характеристиками лучше, но когда вы отдыхаете за городом довольно редко, нет смысла переплачивать.

Как подключить стабилизатор

Перед установкой ознакомьтесь с инструкцией и технической документацией устройства.

Аппарат располагается в сухом помещении с указанной в паспорте температурой.
Блок ставится вдали от горючих веществ.
Нельзя размещать прибор в закрытых шкафах, тумбах

Важно обеспечить нормальную циркуляцию воздуха.
Подключение к котлу проводится через розетку с заземлением.. Смотрите схему ниже:

Смотрите схему ниже:

Чаще всего защитное устройство ломается при длительной работе с низким напряжением (170 В). При подключении соблюдайте рабочее напряжение на входе.

Почему при работе слышатся щелчки

Этот вопрос часто задают пользователи на форумах. На это есть несколько причин:

  • Щелчки слышны при неправильном подборе мощности. Когда значения энергии выходят за допустимые пределы, стабилизатор отключается. При этом слышится щелчок. Выход — подобрать подходящий прибор.
  • Плохая пайка контактов. Чаще встречается в недорогих версиях. В процессе использования в месте пайки возникает трещина, что является причиной посторонних звуков.
  • Механический тип оборудования. Во время переключения режима возникают щелчки.

Теперь вы знаете, на что обратить внимание при выборе, сравнили преимущества и недостатки, принцип подключения. Осталось разобраться с выбором модели, ее параметрами и стоимостью

Технология монтажа и подключения

Место, в котором предполагается установить стабилизатор, должно соответствовать ряду требований:

  1. Влажность должна быть в пределах 40% — 60%: как любое электрооборудование, стабилизатор следует устанавливать в сухом помещении. Большинство помещений частного дома обычно этому критерию удовлетворяют, избыток влажности может наблюдаться лишь в подвалах и санузлах.
  2. Рядом с устройством присутствия химических реагентов, а также опасных веществ — горючих и легковоспламеняющихся — не допускается. Подобные составы хранятся обычно в домашних мастерских и гаражах, поэтому здесь стабилизатор лучше не устанавливать.
  3. В помещении должен соблюдаться нормальный температурный режим. Зимой в нем должно работать отопление, в то же время летом оно не должно сильно нагреваться. Перегреву в летний период особенно подвержены чердаки, поэтому установку стабилизатора в этом помещении производить не следует.
  4. Никакие посторонние элементы не должны препятствовать конвективному движению воздуха. Отвод тепла от работающего стабилизатора осуществляется за счет естественного стремления теплого воздуха подниматься вверх. Если расположить прибор в шкафу или нише, конвекция будет нарушена и стабилизатор перегреется.

Подключение прибора каких-либо сложных операций не предполагает: достаточно воткнуть шнур питания газового котла в розетку на стабилизаторе, а затем шнур последнего – в розетку на стене.

Если вам приходится применять несколько стабилизаторов, в одну розетку их не включайте. При срабатывании любого из приборов будут возникать помехи, заставляющие переключаться другие стабилизаторы. Возникнет зацикленная цепная реакция, вследствие чего электроснабжение окажется нестабильным.

Штиль R 800T – высокая надёжность

Настенный однофазный стабилизатор переменного напряжения. Предназначен для работы с нагревательным оборудованием и котлами отопления. Обладает встроенными частотными фильтрами для исправления входных искажений.

Оснащён светодиодной индикацией, встроены две евророзетки для соединения с потребителями. Применена электронная система защиты и специальный алгоритм работы в штатном режиме и пиковых нагрузках.

Плюсы:

  • Качественная сборка, ничего лишнего, хорошая мощность.
  • Дизайн, информативная индикация.
  • Неприхотлив, надёжен, стабильные выходные параметры.

Минусы:

  • Не хватает дисплея.
  • Возможно, высокая цена.

Стабилизатор напряжения для газового котла как выбрать

Все эти электромеханические и электронные блоки, модули и устройства для корректной своей работы требуют стабильного питания. Однако, было бы верхом легкомыслия напрямую подключать котел к бытовой сети 220 вольт. Ни для кого не секрет, насколько может отличаться напряжение в ней от заявленных параметров, а подобные отклонения, или того хуже – резкие скачки в ту или иную сторону, приводят к нестабильности работы оборудования или даже к фатальному выходу его из строя. Значит, необходим стабилизатор напряжения для газового котла как выбрать который и будет рассказано в настоящей публикации.

Насколько необходим стабилизатор напряжения для газового котла?

Обязательно отыщутся скептики, которые поставят под сомнение саму необходимость оснащения котла стабилизатором напряжения. По всей видимости, в представлении таких людей все еще рисуются старые модели отопительного оборудования, вся автоматика которых сводилась к биметаллическим датчикам нагрева, отключающим или открывающим подачу газа на горелку по мере достижения теплоносителем определенных порогов температуры. Однако, современный котел – это совсем иной уровень. Электроника отопительных газовых агрегатов открывает широчайшие возможности по обеспечению максимальной эффективности наряду с высокой экономичностью и обеспечением безопасности эксплуатации оборудования.

Стабилизатор напряжения для котла отопления: какой лучше, расчет мощности

Зачем нужен стабилизатор для котла

Газовый котел состоит из множества отдельных частей, которые помещают в большой корпус. Современное устройство предназначено не только для подогрева, но и обеспечения безопасности при работе. Для этого в котлы устанавливают электронные блоки и различные микропроцессоры.

Бесперебойник Энергия с индикацией

Чтобы работа оборудования была бесперебойной и безопасной, все блоки электроникой схемы должны работать в правильном режиме и не отключаться из-за нестабильной работы сети. Во избежание скорых поломок я советую монтировать стабилизаторы напряжения для котлов. Чтобы понять, нужен ли стабилизатор напряжения, нужно ознакомиться с его возможностями.

Котлы используют питание в 220-230 В с малой долей погрешности в 10-15%. Если мощность понизится на 20 В, котёл сможет работать без изменений. Но при более сильном падении напряжения оборудование не сможет полноценно функционировать и отключится. Такие проблемы часто возникают в отдаленных от большого города участках, где проложены слабые электролинии.

Котлы там могут функционировать нестабильно, периодически отключаться. Это приведёт к тому, что устройство однажды и вовсе сгорит.

Чтобы устранить возможность появления таких неприятностей, необходимо ставить стабилизатор напряжения для котла отопления. Так можно увеличить время его работы.

Виды стабилизаторов

Таким образом, прибор поддерживают газовый котёл в корректном состоянии, и защищает электронные части оборудования. Если рассматривать стабилизатор напряжения 220В с конструктивной точки зрения, то их можно поделить на 3 основных вида. Изучив каждую разновидность, можно понять, какой выбрать для своего аппарата.

Расчёт мощности стабилизатора

При покупке оборудования необходимо особое внимание уделить его мощности. Сперва требуется точно узнать, какой показатель указан в паспорте

У котлов есть несколько значений:

  1. Тепловая мощность, которая варьируется от 6000 до 24000 кВт.
  2. Потребляемая мощность – 100-200 Вт или 0,1-0,2 кВт.

Вольт-амперы (ВА) указывают на необходимую мощность стабилизатора. Параметр не похож на Вт или кВт тем, что указывает на полную мощность. Другие же – исключительно полезную. Это означает, что если на приборе указана мощность в 500 ВА, то конечный показатель будет составлять 350 Вт

Важно отметить, что мощность аппарата должна превышать данные самого теплового генератора, но и подключенного оборудования. Речь идет в первую очередь о циркуляционном насосе, у него собственные параметры

Чтобы подобрать для личного пользования качественный защитный механизм придется учитывать возрастающие пусковые токи. При этом сам стабилизатор обязательно должен иметь своеобразный запас мощности, что превышает показатели всех приборов на 30%.

Формула расчёта:

(Мощность выбранного и установленного в доме котла в Вт + мощность насоса Вт * 3) * 1,3 = конечная мощность стабилизатора в ВА. К примеру, если у котла мощность – 150 Вт, у насоса – 70 Вт, то получается следующая формула:

Виды и функциональные особенности

Стабилизатор напряжения для газового котла включает в себя простые и понятные функции. Во время перепадов напряжения сети в определенном интервале возможностей устройство должно выдать на систему питание со свойствами, соответствующими нормальным значениям, либо наиболее приближенными к ним. Если скачки напряжения очень большие, и выходят за границы возможностей стабилизатора, то его система должна совсем отключить цепь питания до возврата показателей входа в определенный интервал.

Таким методом создается корректная эксплуатация всего подключенного к устройству оборудования, и не допускается его неисправность при больших скачках напряжения.

Для потребителей дается большой ассортимент устройств такого метода работы, в различных исполнениях и широком интервале эксплуатационных возможностей. Если за опцию аварийного выключения устройства чаще всего отвечает предохранительное реле, которое совершает подобное действие, то точность стабилизации напряжения может осуществляться по-разному. Стабилизаторы напряжения для газовых котлов разделяют на виды по принципу действия на электромеханические, релейные и электронные.

Электромеханические стабилизаторы

В таких исполнениях устройств напряжение выравнивается до нужной величины с помощью перемещения угольных токосъемных щеток по обмотке автоматического трансформатора. Подвижная часть перемещается при помощи встроенного сервопривода.

1 – витки автотрансформатора.

2 – угольная токосъемная щетка.

3 – сервопривод.

Такая схема хорошо показала себя – она имеет отличие в повышенной точности стабилизации, ее стоимость невысокая. У стабилизаторов электромеханического действия есть свои особенности, ограничивающие их применение с газовым оборудованием.

Между токосъемным коллектором и угольной щеткой появляется искрение, которое усиливается с износом узла. В котельной нельзя применять электрические приборы с эффектом искрения по условиям безопасности. Стабилизатор можно вынести в другое помещение, но его действие сопровождается шумом, а это многим не нравится. Быстродействие такой модели стабилизатора невысокое, полное время реагирования на скачок напряжения получается до 2 секунд. Это большая величина для чувствительной электронной системы газового котла.

Также, аналогичные приборы недолговечны по причине узлов трения и кинематики

Отсюда можно сделать вывод, что от использования электромеханической модели стабилизатора вместе с газовым котлом лучше отказаться, либо использовать при соблюдении крайних мер осторожности

Релейные стабилизаторы

Такие устройства имеют другую конструкцию. Между обмотками переключение осуществляется при помощи реле. Искрения контактов в этих устройствах не бывает, так как реле помещено в герметичный корпус.

1 – Выводы катушек.

2 – группа реле для переключения выводов.

Модели таких устройств имеют недостатки, одним из которых можно назвать ступенчатую регулировку и малую точность стабилизации выходного напряжения (8%). Этого бывает достаточно для многих приборов.

Стабилизаторы релейного вида быстро реагируют на перепады в сети питания, могут легко переносить большие нагрузки, имеют широкий диапазон входного напряжения. Эти приборы функционируют безотказно и долго, имею малую стоимость. К недостаткам можно отнести небольшой шум от работы контактов реле. Однако при наличии сильного шума в котельной, такой шум от контактов вряд ли будет слышен. Сегодня такие релейные стабилизаторы можно отнести к наиболее популярным моделям.

Электронные стабилизаторы

Создание стабилизаторов напряжения с электронными элементами стало значительным шагом вперед. Роль ключей для коммутации между обмотками в них играют полупроводниковые элементы (тиристоры и симисторы). Этим создается наибольшее быстродействие устройства, выше релейной схемы.

Электроника ускоряет действие стабилизации и повышает срок службы устройства. по сравнению с другими видами. Степень точности стабилизатора прямо зависит от числа ступеней регулировки. В этом наблюдается аналогия с релейным видом устройств. Электронные стабилизаторы являются более компактными, не создают шума, неприхотливы к внешней среде.

Такой стабилизатор будет оптимальным выбором для любых условий работы, так как серьезных недостатков, как у других типов приборов, в нем нет. Основной причиной отказа от приобретения такого вида прибора является повышенная стоимость устройства.

Имеются и другие виды стабилизаторов, с двойным инверторным преобразователем, идеальным выравниванием выходного напряжения. Но для оборудования котельной аналогичные приборы будут слишком дорогими, и их приобретение нецелесообразно.

Стабилизатор напряжения для котла какой фирмы лучше выбрать

Стабилизатор напряжения – это прибор защитного профиля, благодаря которому насосы и блоки автоматики котлов не выйдут из строя по причины скачков электросети. Кроме того он нужен для того, чтобы проводить очистку от частотных искажений. Он может быть настенного или напольного типа, различаться по разным техническим характеристикам.

В поиске надежных производительных устройств были названы лучшие производители:

  • Бастион – научно-производственная компания из России, что уже около 30 лет выпускает современное оборудование источников питания, стабилизаторов, электротехники, защитных систем и др. Одна серия может насчитывать до 450 изделий, моделей.
  • Huter Elektrische Technik GmbH – немецкая компания, которая была основана в 1979 году, а в 2004 году поступившая на отечественный рынок. Деятельность направлена на разработку и выпуск современного электрооборудования, соответствующего международным стандартам. Каждая единица товара имеет долгую гарантию замены, обслуживания.
  • Энергия – российская компания, основанная в 2000 году. Сегодня это эксклюзивный дистрибьютор электротехники крупной корпорации SASSIN. Обладая собственным конструкторским отделом, производственными площадками в Китае, ассортимент уже насчитывает более 3000 позиций, постоянно разрастаясь.
  • Rucelf – известный российский бренд, вышедший на мировой рынок более 10 лет назад. Основная деятельность направлена на выпуск бытового электрооборудования, а именно стабилизаторов, электрощитового и сварочного оборудования, источников бесперебойной сети, автотрансформаторов и д. Высокий уровень изделий гарантирует непрерывный контроль технологического процесса.
  • Powerman – торговая марка, принадлежащая торгово-промышленной группе «ТАЙПИТ», основанной в 1991 году. Маркируются таким именем источники бесперебойного питания (ИБП), стабилизаторы, аккумуляторы. Большая часть продукции импортируется заграницу.
  • APC (American Power Conversion) – американская компания, основанная в 1981 году. Сегодня это крупный поставщик надежных современных ИБП, но под другим именем. В 2006 году компания была поглощена, после чего стала называться «APC by Schneider Electric». Новая фирма считается экспертом в сфере решений по управлению электроэнергией.
  • Sven – российская торговая марка, основанная в 1991 году. Сначала она разрабатывала и поставляла на рынок компьютерную периферию, после стала доступным и надежным производителем ИБП.
  • Ресанта – крупнейший латышский производитель, начавший деятельность в 1993 году. Сегодня это известный в странах бывшего СНГ поставщик отопительных устройств, стабилизаторов напряжения, сварочных аппаратов и другой техники.
  • Lider – отечественная марка, предлагающая высококачественное оборудование и устройства переменного напряжения по невысоким ценам. По техническим характеристикам, ценам является аналогом фирмы Progress. Каждый прибор адаптирован под российские условия, имеет высокую морозоустойчивость, может синхронизироваться с разными импортными аппаратами.
  • Штиль – компания считается лидером среди отечественных производителей по выпуску систем электропитания уже около 25 лет. Этому заслугой является собственная производственная база, постоянное внедрение инноваций, растущий научный потенциал.

Лучшие стабилизаторы напряжения для газовых котлов

Не все компании изготавливают аппараты одновременно нескольких разновидностей. Обычно компании концентрируются на разработке одного типа.
Выбор защиты для котлоагрегата значительно обусловливается параметрами районной сети и нагрузкой включаемых котельных узлов.

Установка стабилизатора в схеме: Источник фото: fenixled.ru

Можно составить характеристики достойного аппарата:

  1. Наименьшая мощность – 1000 ВА.
  2. Встроенная защита от перегрева контактов и КЗ.
  3. Диапазон входного напряжения 90-290 В, абсолютная некритичность к нагрузке.
  4. Выходная совершенная синусоида.
  5. Нижний уровень срабатывания напряжения больше обычного значения в районной электросети.
  6. Автозапуск с приостановкой процесса, по завершению срабатывания защиты.
  7. Присутствие заземляющей клеммы.
  8. Быстрота регулирования напряжения не больше 20 мс, с точностью обработки – 2-3%.

По данному списку параметров рейтинг стабилизаторов напряжения:

  1. Крутой стабилизатор 220в релейного типа для газового котла Baxi – LogicPower LPT-1000RV, цена по состоянию на 1.12.2019 года – 2180 руб.
  2. Релейный стабилизатор Теплоком TEPLOCOM ST-222/500, цена по состоянию на 1.12.2019 года – 2970 руб.
  3. Наилучший сервомоторный стабилизатор — Ресанта ACH1000/1-ЭМ, цена по состоянию на 1.12.2019 года – 3120 руб.
  4.  Отличный тиристорный прибор — стабилизатор напряжения Штиль для газовых котлов R 1200SPT, цена по состоянию на 1.12.2019 года – 13070 руб.

Мощность нагрузки и 2 параметра увеличения тока

Производительность СН в документации указывают в ВА. Показатель путают с Ваттами. Это говорит о том, что если на устройстве написано 500 ВА, то это не значит, что он обеспечит качественную работу оборудования, имеющую мощность в 0,5 кВт.

В квартирах обычно котлы употребляют около 150 Вт в рабочий режим. Но при включении задействуется несколько дополнительных нюансов, увеличивающих ток:

  • зарядка платы;
  • запуск электродвигателя.

Когда происходят эти процессы, нагрузка на стабилизатор повышается в 5 раз — это 450-750 ВА. Стабилизатор примет этот процесс за короткое замыкание.

Подбирать для себя нужно модель, имеющую мощность в 5 раз превосходящую рабочие потребности котла. Если не соблюдать этого требования, котел просто не включится и придётся приобретать новый стабилизатор. Также стабилизатор будет постоянно находиться в режиме перегрузки, а потому скоро сломается.

Какой стабилизатор лучше?

Электромеханические устройства не монтируются к котлу в одном жилище, это очень пожароопасный вариант, их нужно устанавливать в отдельном здании. Это большой жирный минус таких моделей, отодвинувший их на последнее место в рейтинге.

Релейные стабилизаторы современного производства ничем не хуже электронных, но есть у них в механизме один недостаток — это посторонний шумовой эффект.

Постукивание во время перепадов напряжения в работе такого устройства отнесено к минусам его технических характеристик. Если же фоновые щелчки не раздражают, можно смело такой тип прибора покупать. Он ничем не отличается по результатам работы от более дорогих его аналогов.

Стандартное использование стабилизатора напряжения (он слева) с газовым настенным котлом Italtherm

Электронные и инверторные стабилизаторы напряжения вполне подходят к любому виду газового котла. Они обеспечат бесперебойную работу и полную безопасность нагревательного прибора.

Инверторные стабилизаторы сегодня являются передовыми на рынке электронного оснащения. Использование инновационных технологий в разработке современных стабилизаторов такого типа вывело их в топ лидеров по продажам. Это лучший выбор для газового котла.

Инверторных стабилизаторов существует два вида — первый трапециевидный с модифицированной синусоидой. Применяются для стабильной работы офисной техники. В основном идут в комплекте с аккумулятором.

Этот вид инверторного устройства идет с точной синусоидальной характеристикой, частота синусоиды выдержанную в стандартном формате.

По весу они считаются одними из самых идеальных устройств для стабилизации напряжения.

Преимущества и технические характеристики стабилизаторов:

  • мгновенное преобразование
  • отсутствие подвижных механизмов
  • тишина в процессе работы
  • отсутствие трансформаторного механизма
  • минимальные габариты
  • универсальный диапазон напряжения
  • улучшенный теплоотвод

Особенности автоматических газовых котлов

Добрая половина газового оборудования под завязку напичкана автоматикой и электроникой, причём обе составляющие крайне чувствительны к перепадам в сети. Для безотказной, равно как и стабильной эксплуатации отопительного устройства на выходе должно быть идеальное напряжение с соответствующей синусоидой.

В нашей стране из-за устаревшего оборудования и наплевательского обслуживания с монтажом практически все электросети имеют ненадлежащее качество. Напряжение в них, как правило, меньше положенных 220 В, да и сама форма синусоиды далека от идеала. Вышеупомянутые скачки в сети также не редкость, причём не только в частных домах и производственных помещениях, но даже и в городских квартирах от лучших застройщиков.

Кроме человеческого фактора, немалую роль в концентрации проблемы играет и внешняя среда: внезапно накативший грозовой фронт, включённый неподалёку строителями сварочный аппарат или большое количество энергозависимых приборов в ближайшем гипермаркете вроде морозилок или обогревателей.

Если обратиться к статистике сервисных центров, которые занимаются обслуживанием газовых котлов, то мы увидим, что четверть всех поломок случается именно из-за скачущего в сети напряжения. Причём такие случаи отнюдь не гарантийного характера, поэтому владельцам техники приходится платить за ремонт в полном объёме.

Разновидности стабилизаторов напряжения

Стабилизаторы напряжения — устройства распространенные. Их применяют не только для защиты котлов. Поэтому у этих приборов широкий модельный ряд. По конструктивным особенностям и принципу работы выделяется 4 вида:

  • электромеханический;
  • релейный;
  • электронный;
  • инверторный.

Электромеханические

Устройства этой категории напоминают лабораторный автотрансформатор. Имеется торообразный сердечник. На него намотаны витки первичной и вторичной обмотки. По ним двигается ползунок из графитовой щетки.

Подключаясь к дополнительным или отключаясь от лишних витков, устройство увеличивает или уменьшает напряжение на выходе. Ползунок приводится в движение сервоприводом. Его положение контролируется электронной платой стабилизатора.

Основные достоинства приборов данного типа:

  1. Повышенная точность регулировки. Чем больше витков трансформатора, тем точнее стабилизатор выдает нужное напряжение.
  2. Терпимость к перегрузкам. Мощность устройства протекает через железный трансформатор, который кратковременно способен работать при превышенных нагрузках.

Устройство электромеханического стабилизатора

Недостатки:

  1. Недолговечность работы. Графитовая щетка подвержена истиранию.
  2. Задержка переключения на другой уровень напряжения порядка 2 с. Стабилизатор может не успеть выровнять напряжение. Поэтому газовый котел выйдет из строя.

Релейные

Релейные стабилизаторы напряжения по принципу работы напоминают электромеханические. В основе устройства трансформатор. На первичную обмотку подается сетевое нестабилизированное напряжение. Вторичная обмотка имеет множество отводов. Они подключаются к выходу устройства через реле. Если выходного напряжения недостаточно, стабилизатор подключает к выходу дополнительный виток трансформатора.

Плюсы стабилизаторов релейного типа:

  1. Быстрая реакция на перепады напряжения. Реле может включиться менее чем за секунду.
  2. Способны работать при отрицательных температурах. Реле невосприимчивы к холоду.

Минусы:

  1. Дешевые модели с малым количеством реле обладают плохой точностью регулировки. Выходное напряжение способно отклоняться от требуемого значения на 8%.
  2. Шум. Переключение реле издает характерный щелчок. Поэтому прибор плохо подходит для жилых помещений.

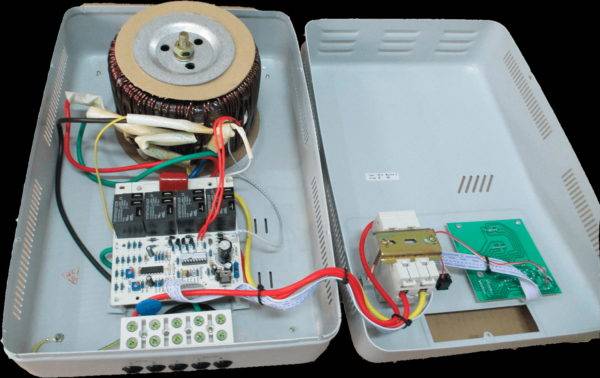

Прибор релейного типа

Дополнительная информация. При слишком частых перепадах входного напряжения электромеханические и релейные устройства подвержены чрезмерному износу. Каждый раз, когда вольтаж на входе меняется, стабилизатор вынужден переключать реле. Такой режим работы приводит к разбалтыванию контактов, их обгоранию и прочим неприятностям, свойственным электромеханической технике.

Электронные

В этих устройствах также используется трансформатор. Однако в них отсутствуют механические щетки или реле. Выходное напряжение регулируется с помощью электронных симисторных ключей.

Симисторы все время работы находятся либо в открытом, либо в закрытом состоянии. Они или пропускают электрический ток на выход, или блокируют. Электронная плата стабилизатора высчитывает, какую часть напряжения следует пропустить к потребителю (котлу), а какую оставить в сети.

Плюсы электронных стабилизаторов:

  1. Повышенная точность регулировки. Отклонения не превышают 1-2 %.
  2. Отсутствие подвижных элементов. Отсюда никаких шумов и хорошая надежность.

Минусы:

  1. Чувствительность к помехам в питающей сети. Схема управления прибора восприимчива к ВЧ импульсам.
  2. Высокая цена. В некоторых моделях применяются дорогие микроконтроллеры.

Автоматический однофазный стабилизатор электронного типа

Инверторные

Сложные и дорогие устройства. Они гарантируют максимальное качество и точность выходного потенциала. Инверторные стабилизаторы берут от сети переменное напряжение 220 В. Затем выпрямляют его с помощью диодного моста и стабилизируют электролитическими конденсаторами. На выходе фильтра получается постоянное напряжение порядка 310 В.

Далее оно снова переворачивается (инвертируется) в переменный вольтаж 220 В 50 Гц. Выходное напряжение формируется контроллером стабилизатора. Оно лишено шумов и искажений. Поэтому на выходе получается чистая синусоида с нужной амплитудой.

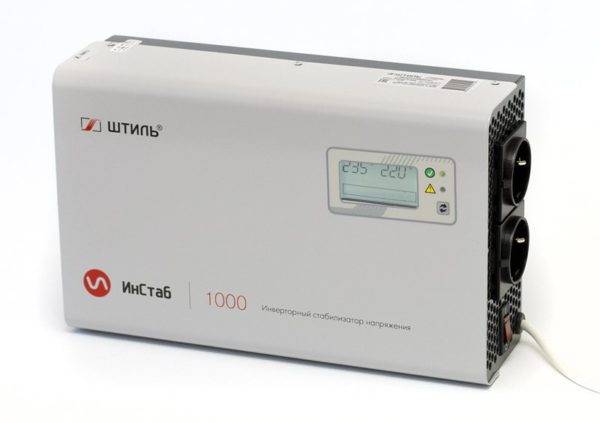

Инверторный стабилизатор Штиль

Достоинства:

  1. Высокое качество выходного напряжения. Оно никак не зависит от входного.
  2. Мгновенная регулировка выходных параметров. Напряжение отслеживается в режиме реального времени.

Недостатки:

  1. Высокая цена прибора. За счет дороговизны электронных компонентов.
  2. Сложный и затратный ремонт. В случае поломки придется искать специалиста по ремонту инверторных преобразователей.
