Выбор циркуляционного насоса для системы отопления

Как выбрать насос для отопления

В магазинах ассортимент насосов для систем отопления настолько широк, что выбор циркуляционного насоса может затянуться. Что выбрать, как не ошибиться?

Прежде всего надо знать характеристики той системы отопления, которая будет смонтирована у вас дома (или уже действует): мощность котла, диаметр трубопроводов (где будет устанавливаться насос), площадь дома, характеристики радиаторов, тип теплоносителя (вода, пропиленгликоль, этиленгликоль и др.). Зная эти параметры легко рассчитать необходимую производительность насоса по формуле (приведена ниже). А знание диаметра трубопровода поможет подобрать подходящую модель насоса (дюймовую, полутора дюймовую, двухдюймовую и др.).

Производительность циркуляционного насоса можно рассчитать по формуле:

Q = P / (t2– t1), где:

  • Q — расход теплоносителя (производительность насоса при минимальной нагрузке);
  • P — мощность котла, кВт;
  • t1— температура теплоносителя в обратной трубе (50-60°С);
  • t2— температура теплоносителя в подающей трубе (80-90°С).

Например, для котла мощностью 24 кВт, при перепаде температур 20°С (норма для радиаторной системы отопления) подойдет насос: 24/(80-60) = 1,2 м3/час.

Высота подъема насоса зависит от этажности коттеджа, например, для одноэтажного дома подойдет циркуляционный насос с индексом 40, а для двух-трехэтажного дома лучше взять насос с индексом 80. Индекс обозначает напор (высота подъема воды): 4 метра для насосов с индексом 40 и 8 метров — с индексом 80.

При горизонтальной разводке принято считать, что на преодоление гидравлического сопротивления каждых 10 метров системы отопления требуется 0,6 метра напора насоса. Таким образом, насос с маркировкой 25/40 способен «прокачать» порядка 70 метров труб отопительной системы. Число 25 в маркировке насоса указывает на диаметр присоединяемой трубы — в данном случае 1″ (один дюйм, 25 мм).

Циркуляционный насос Wester врезан в действующую систему отопления неправильно, диаметр условного прохода насоса явно не соостветствует диаметру трубопровода. Фото: teplo112.ru

При выборе насоса для отопления не стоит обращать внимание на направление вращения ротора и на направление тока среды — насос можно встроить в систему при любом раскладе, а направление вращения необходимо для контроля за работой насоса и для ручного вращения электродвигателя после длительной стоянки. Разобравшись с производительностью и напором насоса следует обратить внимание на диаметр условного прохода насоса и ни в коем случае не брать насос диаметром меньше, чем трубы в вашей системе отопления

Если трубы дюймовые — берите циркуляционный насос с индексом 25, если трубы дюйм с четвертью — 32 и т.д. Не стоит делать насос самым узким местом системы — это плохо для насоса

Разобравшись с производительностью и напором насоса следует обратить внимание на диаметр условного прохода насоса и ни в коем случае не брать насос диаметром меньше, чем трубы в вашей системе отопления. Если трубы дюймовые — берите циркуляционный насос с индексом 25, если трубы дюйм с четвертью — 32 и т.д

Не стоит делать насос самым узким местом системы — это плохо для насоса.

Что касается бренда производителя и марки насоса, то следует выбирать по отзывам в Сети и на ощупь, доверясь своей интуиции, ибо количество подделок под именитые фирмы просто зашкаливает.

Чаще всего вам будут предлагать насосы Grundfos, Wilo, Speroni и другие. Грюндфос и Вило явно дороже остальных, но и слава об их «неубиваемости» тоже сильна — они надежны, бесшумны и экономичны. Китайские насосы для систем отопления тоже покупают, но примерно в 2 раза чаще, чем именитые, подтверждая пословицу, что «скупой платит дважды».

С другой стороны, в работе насоса много нюансов, которые принято не опускать в процессе покупки, типа чистоты системы отопления и вида теплоносителя. Если система отопления регулярно промывается от шлама и в качестве теплоносителя используется мягкая вода, то в этих условиях и китайский насос Oasis будет работать долгие годы. Выбор за вами, но не стоит чрезмерно обольщаться «неубиваемостью» оборудования.

  • Комбинированный бойлер: установка, достоинства, недостатки
  • Котлы отопления: виды, достоинства и недостатки

3 О выборе оборудования и правилах его самостоятельного расчета

Ключевым показателем, определяющим эффективность работы циркуляционного насоса, является его мощность. Для бытовой системы отопления не нужно пытаться приобрести самую высокомощную установку. Она будет лишь сильно гудеть и впустую расходовать электричество.

Монтированный циркуляционный насос

Вам нужно грамотно рассчитать мощность агрегата на основании таких данных:

  • показатель напора горячей воды;
  • сечение труб;
  • производительность и пропускная способность нагревательного котла;
  • температура теплоносителя.

Расход горячей воды определяется просто. Он равняется показателю мощности отопительного агрегата. Если у вас, например, стоит газовый котел на 20 кВт, воды за час будет расходоваться не более 20 л. Напор циркуляционного агрегата для системы отопления на каждые 10 м труб составляет около 50 см. Чем длиннее трубопровод, тем более мощный насос нужно приобретать

Здесь сразу стоит обращать внимание и на толщину трубных изделий. Сопротивление перемещению воды в системе будет более сильным, если вы монтируете малые по сечению трубы. В трубопроводах диаметром полдюйма расход теплоносителя составляет 5,7 л за минуту при общепринятой (1,5 м/с) скорости перемещения воды, диаметром 1 дюйм – 30 л

А вот для труб сечением 2 дюйма расход будет уже на уровне 170 л. Всегда подбирайте диаметр труб таким образом, чтобы вам не пришлось переплачивать лишних денег за энергоресурсы

В трубопроводах диаметром полдюйма расход теплоносителя составляет 5,7 л за минуту при общепринятой (1,5 м/с) скорости перемещения воды, диаметром 1 дюйм – 30 л. А вот для труб сечением 2 дюйма расход будет уже на уровне 170 л. Всегда подбирайте диаметр труб таким образом, чтобы вам не пришлось переплачивать лишних денег за энергоресурсы.

Расход непосредственно насоса определяется следующим соотношением: N/t2-t1. Под t1 в этой формуле понимают температуру воды в оборотных трубах (обычно она равняется 65–70 °С), под t2 – температуру, которую обеспечивает агрегат отопления (не менее 90°). А литерой N обозначается мощность котла (это значение имеется в паспорте оборудования). Напор насоса устанавливается по принятым в нашей стране и Европе стандартам. Считается, что 1 кВт мощности циркуляционного агрегата вполне достаточно для качественного обогрева 1 квадрата площади частного жилища.

Как выровнять неравномерность нагрева радиаторов?

Обычный способ выравнивания их теплоотдачи при неодинаковом прогреве – постепенное наращивание тепловой мощности (или, что эквивалентно, числа секций) радиаторов по ходу движения теплоносителя в контуре. Если мощность первого в контуре отопительного прибора принять за 100 %, то у следующего она 110 %, и так далее вплоть до 150-200 % мощности у последнего (в зависимости от числа последовательных радиаторов).

При выполнении однотрубной системы отопления двухэтажного дома, схема которой включает магистральную трубу, диаметр последней берется большим. Так при выполнении подводок к радиаторам металлопластиковой трубой Ду16, для восьми-девяти отопительных приборов в этажном контуре следует брать «магистралку» с Ду40. Труба Ду32 работать будет, но устойчивость системы понизится. Это означает, что любое изменение температуры теплоносителя будет вести к ее разбалансировке, т.е. заметному изменению разности температур нагрева соседних радиаторов в контуре.

Распространены схемы «однотрубок» с обвязкой радиаторов т.наз. «байпасами», как показано на фото ниже.

Подключение радиатора в «ленинградской» схеме с байпасом.

Это участки меньшего диаметра, включаемые в разрывы магистрали под радиаторами, иногда еще и с устанавленным устройством регулирования расхода (игольчатым вентилем или др.). Регулировочные вентили ставятся и в одну (или в обе!) подводки к радиаторам. Получается, что вместо сплошной магистрали одного диаметра имеется труба переменного диаметра. При этом монтажники-практики ошибочно полагают, что для разветвления потока теплоносителя на две составляющих в тройнике подводки к радиатору требуется сузить основной проход для него. Это неверно, поскольку жидкость, находящаяся под давлением, заполнит любой свободный объем, встречающийся на пути ее потока.

Конечно, если в такой схеме со множеством устройств регулирования расхода постоянно заниматься ручным управлением прогревом каждого прибора, то можно-таки, тратя уйму времен, постоянно добиваться их равномерного нагрева. Но стоит ли «овчинка выделки»? Если делать «однотрубку», то присоединять радиаторы следует к магистрали неизменного большого диаметра, обеспечивая им стабильную работу при небольшом снижении нагрева приборов вдоль контура.

Заключение

Если радиаторы в однотрубной схеме присоединить к магистральной трубе с диаметром, по крайне мере вдвое превышающим диаметр подводок к ним (при соответствующем размере фитингов), то ценой таких затрат на материалы можно добиться снижения температуры в цепочке до 8-10 приборов. В двухтрубной схеме тот же результат достигается при небольшом диаметре всех труб отопления.

Для чего нужен насос в системе отопления

Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:

  1. Производительности.
  2. Шумоизоляции.
  3. Надежности.
  4. Длительного срока эксплуатации.

Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.

Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.

Принцип действия циркуляционного насоса

Работа циркуляционных насосов увеличивает энергоэффективность системы отопления на 40-50%. Принцип действия устройств, независимо от типа и конструкции, заключается в следующем:

  • Жидкость поступает в полость, выполненную в виде ракушки.
  • Внутри корпуса расположено рабочее колесо, маховик, создающий давление.
  • Увеличивается скорость теплоносителя и посредством центробежной силы, жидкость отводится в спиральный канал, подключенный к водяному контуру.
  • Теплоноситель поступает в водяной отопительный контур с заданной скоростью. Благодаря закручиванию водяных потоков, снижается гидравлическое сопротивление при циркуляции жидкости.

Принцип работы системы отопления с циркуляционным насосом отличается от контуров с естественной циркуляцией, тем, что движение жидкости осуществляется принудительно. На эффективность обогрева не влияет соблюдение уклонов, количество установленных радиаторов, а также диаметр труб.

Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:

  • По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
  • По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.

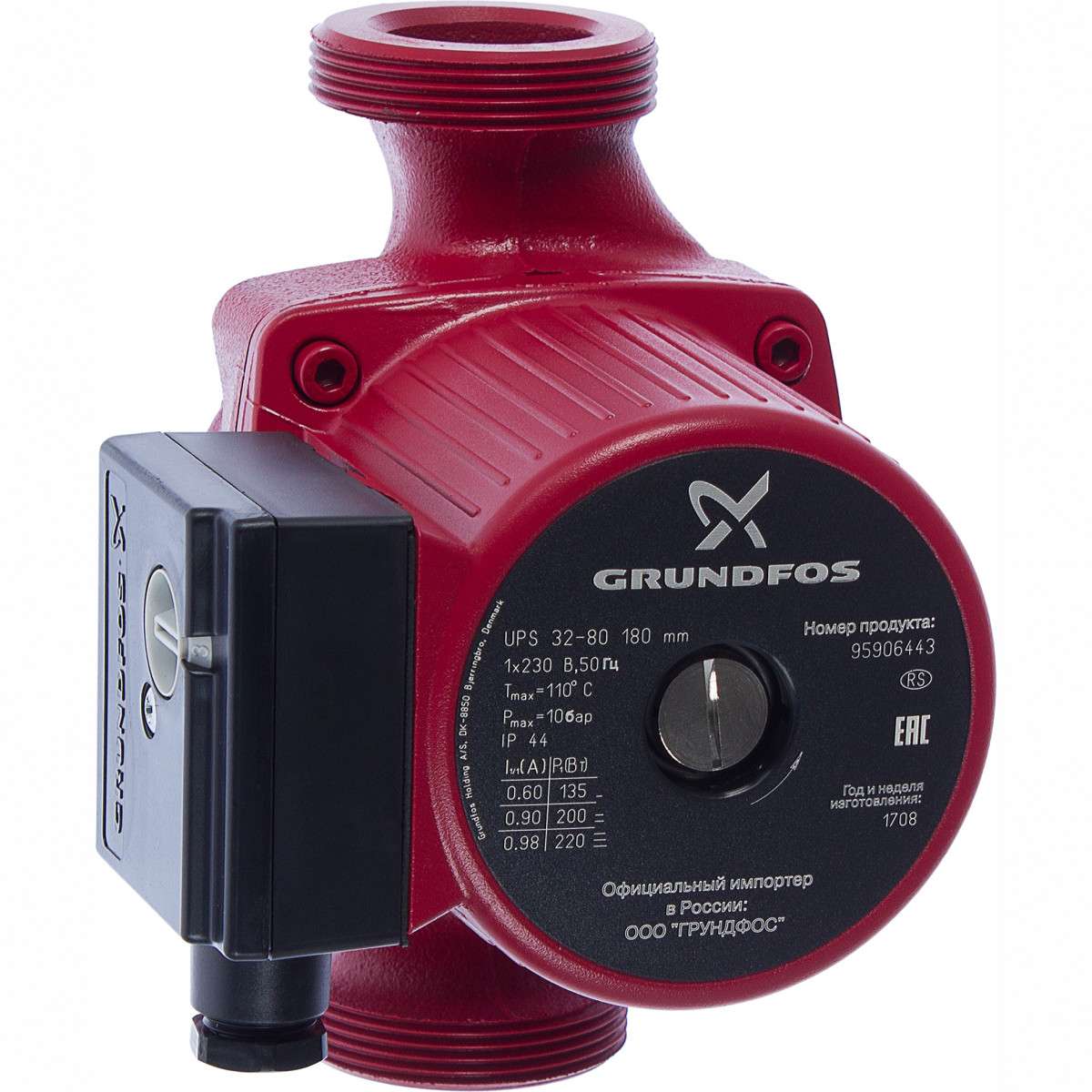

Циркуляционный насос Grundfos UPS 32-80 180 (220 Вт)


​Фото:https://beru.ru

Совсем немного уступает в производительности победителю рейтинга датский насос для теплого пола grundfos UPS 32-80 180. Он может использоваться в системах отопления, где роль теплоносителя играет года или гликольсодержащие жидкости. Высокопроизводительный прибор обладает хорошей пропускной способностью (11 куб. м/ч) и напором (7,5 м). Насос может работать в трех режимах, предусмотрена защита электродвигателя от перегрева. Корпус помпы сделан из чугуна, который защищен от коррозии с помощью лакокрасочного покрытия. Благодаря керамическим подшипникам достигнута бесшумная работа оборудования.

Циркуляционный насос Grundfos UPS 32-80 180 (220 Вт)

Недостатки: не найдено

На этом наш обзор лучших насосов для теплых полов подходит к концу. Не забывайте, что полностью идеальных устройств не бывает, ну а мы вам желаем удачных покупок и до новых встреч!

Как подобрать циркуляционный насос для отопления?

С типом циркуляционного оборудования мы определились

Теперь пришло время обратить внимание на рабочие характеристики циркуляционных агрегатов, а именно:

  • На расход жидкости в системе.
  • На рабочий напор (высоту водяного столба).

При этом под расходом жидкости мы понимаем минимальный объем теплоносителя, прокачиваемый сквозь теплообменник котла за час или минуту. Эта характеристика измеряется в м3/час или литрах/минуту. Ну а рабочий напор – это максимальная высота водяного столба, «поднимаемого» насосом по вертикали.

Причем расход насоса должен соответствовать тепловой мощности системы отопления, а напор – протяженности разводки. Проще говоря: одному киловатту мощности котла соответствует расход на уровне 1 литра/минуту. То есть 25-киловаттный котел должен работать в паре с насосом, обеспечивающим расходом на уровне как минимум 25 л/мин.

Однако указанная пропорция – 1 кВт:1л/мин – дает лишь приблизительный результат. Для более точного определения расхода (подачи) теплоносителя европейские и отечественные проектировщики рекомендуют использовать следующую формулу:

Р=(3,6xQ)/(CхΔТ);

Где:

  • Р – это искомый расход,
  • С – это коэффициент теплоемкости расходуемой среды (воды масла, антифриза),
  • Q – это объем нагреваемой среды во всей системе,
  • ΔТ – это разница между температурой на выходе из котла и входе в теплообменник. Обычно этот параметр равен 20 градусам Цельсия.

Рабочий напор подбирается по габаритам разводки – по протяженности и высоте подъема труб в системе. Причем каждому метру высоты должен соответствовать метр напора. В свою очередь метр горизонтальной разводки компенсируются одним дециметром напора (10 м:1м).

Ну а точная формула, используемая проектировщиками, выглядит следующим образом:

J=RLК;

Где:

  • J – это искомый параметр (напор).
  • R – это коэффициент гидравлического сопротивления, равный 100-150 Паскалям на метр.
  • L – это общая протяженность горизонтали разводки.
  • K – это коэффициент повышения нагрузки, увеличивающий искомый напор на 200-250 процентов.

Вычислив эти параметры, мы можем подобрать «правильный» насос, характеристики которого соответствуют расчетному напору и расходу. Однако ориентирование на паспортные характеристики дает лишь приблизительный результат, чреватый риском приобретения излишне мощного устройства, обслуживающего систему с избыточной резвостью.

Поэтому профессиональные проектировщики используют совершенно иной подход к подбору насоса. Они выстраивают по заданным параметрам парные диаграммы, определяя искомое значение по точке пересечения графиков напора и расхода. Однако такая методика оправдана лишь в случае приобретения действительно мощного «сухого» насоса, рассчитанного на обслуживания больших помещений.

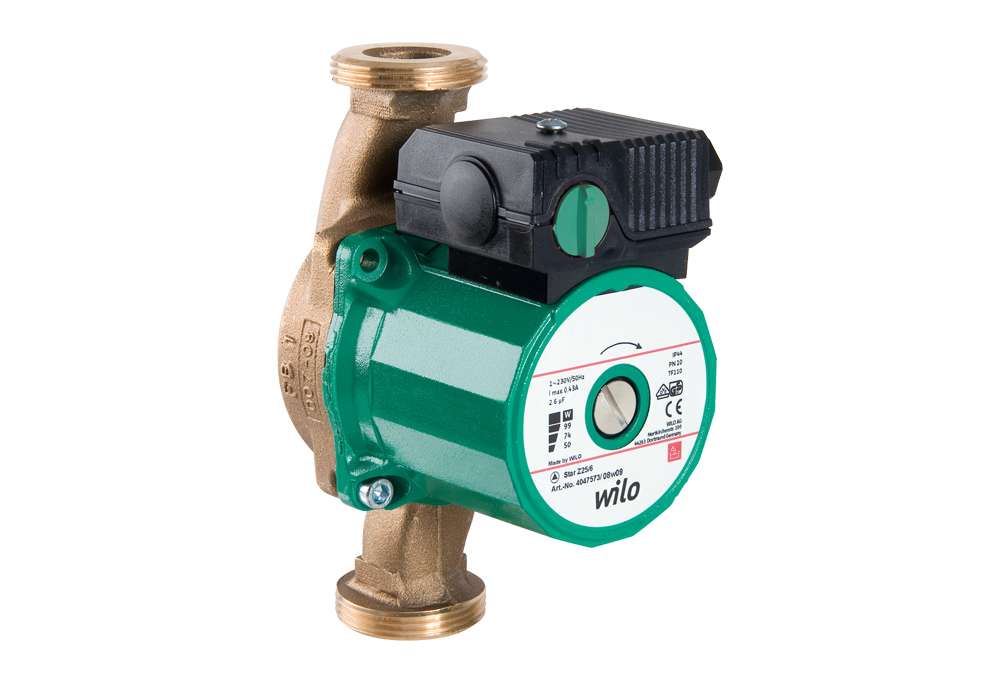

Циркуляционный насос Wilo Star-Z 20/7 CircoStar (146 Вт)


​Фото: https://beru.ru

Немецкое качество в сочетании с доступной ценой и компактными размерами позволили попасть насосу Wilo Star-Z 20/7 CircoStar в тройку лидеров рейтинга. Легкий прибор (2,8 кг) демонстрирует высоту подъема 6 м и пропускную способность до 6 куб. м/ч, экономно потребляя электроэнергию (146 Вт). Помпа способна работать в широком температурном диапазоне (-10…+110°С), поэтому изделие устанавливается в системах подачи холодной воды, отопления и кондиционирования. Этот циркуляционный насос на теплый пол отличается надежностью и долговечностью, это достигнуто за счет бронзового корпуса, графитовых подшипников и устойчивого к токам блокировки электродвигателя.

Циркуляционный насос Wilo Star-Z 20/7 CircoStar (146 Вт)

Расчет гидравлического сопротивления системы


Расчёта основанного на мощности котла может быть недостаточно, ведь система от системы отличается протяжённостью, диаметром труб, наличием поворотов, количеством радиаторов и арматуры – а это всё препятствия на пути потока.

Знать гидравлическое сопротивление важно для того, чтобы выяснить требуемый напор. Напор – показатель того, на какую высоту теоретически может поднять данная помпа столб воды

Отражает способность насоса преодолевать сопротивление системы

Напор – показатель того, на какую высоту теоретически может поднять данная помпа столб воды. Отражает способность насоса преодолевать сопротивление системы.

Высчитать точный напор в домашних условиях можно, только если есть доступ к технической литературе. Точная формула расчёта такая:

H = (R * L + Z) : p * V

  • H – искомая величина (напор).
  • R – сопротивление прямого участка (100 – 150 – получено опытным путём).
  • L – общая протяжённость труб.
  • Z – табличные данные. Сопротивление каждого фитинга и арматуры.
  • P – плотность теплоносителя.
  • V – скорость движения теплоносителя.

А для примерных расчётов нужно только будет измерить общую длину труб и оценить количество арматуры.

На каждые 10 м труб понадобится 0,6 м напора помпы (измеряется подача и обратка, округляется до десятков и полученный показатель умножается на 0,6).

К результату добавляется от 20 – 70 % (минимальный показатель для простых систем, максимальный – для перегруженных арматурой).

Для справки:

  • Трёхходовой смеситель отнимает 20 % скорости;
  • Фитинг – 30 %;
  • Термореле – 70 %.

Владельцы частных домов не всегда имеют возможности обратиться в сервисный центр по ремонту насосов. Ремонт циркуляционного насоса своими руками должен освоить каждый владелец агрегата.

Принцип работы системы отопления с естественной циркуляцией описан в этой теме.

Распространенные неисправности циркуляционных насосов и методы их устранения

Ниже приводятся наиболее часто встречающиеся неполадки агрегата, причины их возникновения и способы устранения.

1. Неисправность

2. Возможная причина

3. Способ устранения

При включении агрегат издает рабочие звуки, но турбина не вращается

Окисление вала вследствие длительного простоя агрегата. Крыльчатку заблокировал посторонний предмет. Отсутствует электропитание

Отсоединить двигатель и принудительно провернуть вал. Удалить посторонний предмет и провернуть турбину вручную. Установить сетчатый фильтр перед входным патрубком.

Включенный насос не работает и не шумит

Перебои с электропитанием. Срабатывание плавкого предохранителя. Неправильная коммутация клемм электродвигателя

Обеспечить бесперебойное питание. Замена плавкой вставки. Проверить и , в случае необходимости, правильно подключить электродвигатель к сети.

Самопроизвольное отключение в процессе работы

Наличие накипи и других отложений на рабочих элементах

Разобрать устройство и произвести очистку от накипи.

Повышенный уровень шума

Завоздушивание системы

Выпустить воздух из трубопроводов.

Сильная вибрация помпы в процессе работы

Износ подшипников

Разобрать агрегат, промыть, заменить или отрегулировать подшипники

Устройство не обеспечивает необходимый напор

Неправильное направление вращения турбины. Неправильная коммутация клемм электродвигателя. Повышенная вязкость рабочей среды. Загрязнение фильтра всасывающей магистрали

Устраняется в зависимости от причины.

Используя приведенные выше рекомендации можно произвести несложный ремонт циркуляционного насоса своими руками.

Использование насоса обеспечивает повышение эффективности и стабильности работы отопительной системы. Кроме этого, наличие нагнетателя позволяет в некоторой степени нивелировать неточности, допущенные при монтаже отопительного контура.

Дополнительный насос в системе отопления дома: нужен ли и где ставить

Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.

Нужен ли, и в каких случаях

Многих владельцев загородной недвижимости, а особенно двухэтажных домов, интересует вопрос об установке дополнительного циркуляционного насоса в систему отопления. К такому выводу они приходят после неравномерного прогрева радиаторов в помещениях при условии, что котёл имеет достаточную мощность. Если разница температуры котла и теплоносителя в трубопроводах превышает 20 градусов, то необходимо будет удалить воздушные пробки или поставить имеющейся насос на повышенную скорость.

Установка дополнительного насосного оборудования необходима в следующих случаях:

  • При добавлении дополнительного контура в отопительную систему, а особенно, когда длина труб превышает 80 метров;
  • Для равномерного перемещения теплоносителя в трубопроводах.

Перед установкой дополнительного насоса отбалансируйте систему отопления при помощи балансировочных клапанов

Дополнительный насос в отопительной системе может и не понадобиться, если она сбалансирована при помощи балансировочно-регулировочных клапанов, поэтому перед покупкой дополнительного оборудования спустите воздух с батарей и долейте воды в систему. Если всё работает нормально, то в установке дополнительного насоса нет смысла.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

  • Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
  • Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
  • Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Схема установки

На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию. На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.

Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.

Схема монтажа дополнительного насоса в систему отопления

На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.

С тёплым полом

Схема установки насоса в системе «Теплый пол»

Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.

Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Смотрите это видео на YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

  1. P – величина давления;
  2. R – сопротивление потоку для прямых участков трубопровода;
  3. L – общая  длина
  4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
  5. р – величина плотности теплоносителя при рабочей температуре;
  6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

  • для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
  • при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Смотрите это видео на YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)Производительность (м3/час)Марки
80 – 240От 0,5 до 2,525 – 40
100 – 265Та же32 – 40
140 – 270От 0,5 до 2,725 – 60
165 – 310Та же32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Смотрите это видео на YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
