Как выбрать насос для скважины: виды, критерии и рекомендации

Диаметр скважины

Чтобы узнать значение этого параметра, следует обратиться к паспорту, который прилагается к приобретаемой скважине. Из него можно узнать и о типе обсадной трубы, количестве колонн и пр. Основываясь на эти сведения, вам будет гораздо легче подобрать оптимальную насосную установку для скважины. Пренебрегать этим не стоит, учитывая, что предлагаемые скважинные насосы обладают разным диаметром. Если значение этого параметра скважинного насоса окажется больше обсадной трубы, то вам не удастся вставить ее в него. В этом случае вам не останется ничего другого, как заняться поисками более подходящего насоса.

  • Модель GRUNDFOS — диаметр 75 мм.
  • Модель PEDROLLO -диаметр 100 мм.
  • Модель SPERONI -диаметр 100 мм.
  • Модель ВОДОЛЕЙ — диаметр 100 мм.

Важность учета диаметра

Если вы будете иметь представление о диаметре скважины, в качестве которой выступает обсадная труба, то вам не составит труда подыскать подходящий скважинный насос. Однако вам следует учесть важный момент: выбираемый диаметр должен быть на 1 см больше расчётного. Подобный зазор необходим для создания эффекта охлаждения насоса, в результате чего в пространство между насосом и стенкой трубы будет поступать воздух.

Чаще всего в продаже встречаются трубы, обладающие следующими типоразмерами:

  • Обсадная труба 100 мм (подходит для моделей Grundfos SQ);
  • Обсадная труба 133 мм ( подходит для моделей Grundfos SQ, Pedrollo 4Blokm, Водолей);
  • Обсадная труба 159 мм ( подходит для перечисленных выше моделей ).

Различия поверхностных и погружных агрегатов

Весь ассортимент можно разделить на 2 разновидности насосов: поверхностные и погружные.

Поверхностное оборудование монтируют 2 способами:

  • устанавливают рядом со скважиной на земле;
  • закрепляют на специальных поплавках и опускают в скважину (на поверхность воды).

Нюансы поверхностных насосов

Принцип работы такого агрегата заключается во всасывании жидкости без погружения агрегата в воду.

Эти приборы отличаются низкой стоимостью и простотой обслуживания, однако они подходят не для всех скважин. Расстояние до зеркала воды не должно превышать 8-10 м. В противном случае производительность прибора резко сокращается. Лучше всего поверхностные устройства подходят для абиссинских скважин (неглубоких и узких).

Особенности погружных насосов

В отличие от предыдущей модели, погружные насосы в скважину опускают. Их задача состоит в том, чтобы толкать воду со дна на поверхность земли. В этом случае в списке основных характеристик устройства будет максимальная глубина, на которой может функционировать оборудование.

Производители погружных систем предлагают 2 основных типа устройств:

Для каждой модели производители указывают рекомендованную глубину, на которой может работать устройство. При покупке лучше выбирать прибор с “запасом”. Так, для скважины 50 м лучше выбрать насос с погружением 60 м. Это предотвратит перегрузку.

Расчеты производительности насосов

Перед покупкой насоса обязательно оценивают технические параметры оборудования. Особое значение имеет его мощность и производительность. Они влияют на срок эксплуатации, эффективность перекачивания воды из скважины. Не должно быть технических ограничений для беспрерывной транспортировки в системе водоснабжения.

Если вы пренебрежете расчетами мощности, слабые агрегаты не смогут работать без сбоев из-за постоянной нагрузки на механизм. Чрезмерная нагрузка на двигатель обернется поломками. Аналогично и со слишком мощными насосами, которые будут потреблять большое количество электроэнергии. За счет холостой работы двигателя есть риски перегрева устройства. Также из-за увеличенных нагрузок быстрее изнашиваются детали насоса.

Работа насоса должна соответствовать объемам перекачиваемой воды. Мощность устройства должна быть оптимальной, поскольку чрезмерная нагрузка на двигатель оборачивается перегревом, недостающая мощность не справляется с выкачиванием воды.

Для получения показателей производительности измеряют дебит скважины (о нем речь шла выше в статье). Напор оборудования рассчитывается от точки установки насоса до уровня воды. К полученному значению прибавляют еще высоту точки забора воды и давление. Полученный результат еще множат на 1,15 (коэффициент сопротивления воды в метрах).

Расчет производительности на конкретном примере

Чтобы понимать схему математического просчета, проще всего разобрать формулу на конкретном примере. Для этого установим выдуманные значения и по ним установим, какой производительности насос понадобится в данном случае.

Для формулы возьмем следующие показатели:

  • глубина погружения насоса – 50 метров;
  • вся глубина скважины – 70 метров;
  • расстояние источника воды от емкости для перекачивания – примерно 30 метров;
  • предельная точка водозабора – 7 метров;
  • давление – 2,5 атмосфер.

Подставляем указанные значения в формулу:

(50+70+30+7+2,5) х 1,15 = примерно 160 метров. Этой производительности будет достаточно для бесперебойного перекачивания воды из скважины к частному дому.

Разновидности оборудования

Виды насосов для скважин

Кроме того, что насосы бывают погружными и поверхностными, причем последние не могут использоваться для скважин, они еще подразделяются и по принципу работы.

Шнековые применяют в случае если приходится осуществлять перекачку воды, с содержанием примесей. Но чтобы избежать его засорения подбор скважинного насоса выполняют с учетом того, что он должен на 12 мм быть меньше, чем диаметр обсадной трубы.

Скважинные вибрационные насосы отличаются от остальных моделей отсутствием вращающихся деталей. В конструктивном плане он представляет собой вибратор, электромагнитное поле которого приводит в движение поршень. Причем таких движений допускается 100 в секунду. Создаваемая в процессе работы разница давлений приводит к подъему воды внутрь устройства, откуда она подается в систему. Однако насосы такого типа имеют свои недостатки. От вибрации со дна могут подниматься взвеси, они всасываются оборудованием. Поэтому подбор такой модели скважинного насоса возможен только при условии, чтобы до дна было не менее метра.

Смотрим видео, разновидности оборудование и его выбор:

Центробежные образцы для скважины представляют собой диски с лопастями, расположенные внутри корпуса. Отверстие для всасывания жидкости в таких насосах располагается снизу. Поэтому включать такие агрегаты можно только после погружения в воду, чтобы избежать перегрева двигателя. Насосы такого типа оснащаются поплавками, сообщающими о снижении уровня в источнике.

Вихревое оборудование применяется там, где при малой подаче воды требуется получение большого напора. Конструкция устройства – это рабочее колесо с лопатками, расположенными в наклонном положении. Оно вращается в цилиндрическом корпусе, но при этом между его лопастями с стенками должно оставаться небольшое расстояние.

Эти модели создают давление в 3 и более раз превышающее этот показать у центробежных насосов и это при одинаковой частоте вращения. Однако использовать такие агрегаты для работы с водой, имеющей примеси нельзя, так как при попадании внутрь песка устройство быстро придет в негодность.

Рейтинг центробежных насосов

Агрегат состоит из двигателя, рабочего колеса на его валу и корпуса, в котором укрыта вся эта начинка. В зависимости от конструкции, способа установки и технических характеристик, насосы бывают:

  • Погружными, глубинными и поверхностными (по положению относительно скважины, резервуара или водоема);
  • Горизонтальными и вертикальными (по расположению в пространстве);
  • Муфтовыми или с прямым приводом (по соединению с движком);
  • Лопаточными или спиральными (по форме рабочего колеса).
  • Одно или многоступенчатыми (зависит от числа рабочих колес);
  • Нефтяными, водопроводными, химическими, пожарными, канализационными, водопроводными;
  • Высоконапорными, среднего и низкого напора (зависит от высоты водяного столба на напорной стороне);
  • С односторонним и двухсторонним всасыванием (по количеству всасывающих патрубков в корпусе);

В нашем обзоре рассмотрены модели первых четырех типов. Остальные больше применяются в промышленности.

Определение характеристик скважины

Чтобы правильно подобрать насос для скважины, требуется знать ее точные характеристики. Обычно организация, проводящая бурение с использованием профессионального оборудования, по окончании работ предоставляет акт, где указаны все параметры скважины. Но если бурение было произведено не профессионалами, или документация была утеряна, то потребуется самостоятельно определить характеристики источника водозабора.

К основным характеристикам водоносной скважины относятся:

  • статический и динамический уровни воды;
  • дебит сооружения;
  • диаметр трубы;
  • глубина расположения основания дна.

Статический уровень

Под статическим уровнем жидкости в скважине подразумевают расстояние от поверхности земли до зеркала воды.

Чтобы узнать это расстояние, необходимо сделать следующее.

  1. Приблизительно за час до проведения замеров прекратите забор воды из скважины, чтобы восстановился ее естественный уровень.
  2. Возьмите бечевку достаточной длины и привяжите к ее концу небольшой груз.
  3. Опускайте веревку в скважину, пока не услышите звук, похожий на хлопок. Звук будет означать, что грузик достиг воды.
  4. Далее, сделайте отметку на бечевке и вытяните ее.
  5. Разложив веревку на земле, измерьте расстояние от конца грузика до отметки с помощью рулетки. Полученный результат и будет значением статического уровня воды.

Динамический уровень

Данный параметр измеряется после того, как аппарат проработал некоторое время, и определяет расстояние от зеркала воды до поверхности грунта. Измерения проводятся следующим образом.

  1. Включите скважинный насос и дайте ему поработать несколько минут. Если у вас нет данного оборудования, то его придется одолжить для проведения измерений.
  2. Привяжите к концу веревки пластиковую бутылку с небольшим количеством воды. Бутылка должна выполнять роль поплавка и не тонуть.
  3. Опустите бутылку в скважину (можно при работающей гидромашине) и наблюдайте за веревкой. Когда вода в шахте перестанет убывать и остановится на одном уровне, то сделайте отметку на бечевке и вытащите ее.
  4. Измерьте расстояние до отметки. Полученный результат показывает, на сколько вода опускается при работающем насосе. То есть вы узнаете ее динамический уровень.

Уровень дна

Кроме всего, необходимо узнать, на каком расстоянии от статического уровня воды находится дно шахты. В данном случае груз опускается до самого дна, делается отметка на веревке и проводятся вычисления разницы между динамическим уровнем (ранее полученным) и уровнем дна.

Эта информация поможет выбрать мощность и размер насоса, поскольку агрегат должен находиться ниже динамического уровня и на определенном расстоянии от дна. Например, измерения показали, что вода при работе аппарата опускается на 2 метра. Причем до дна от этой отметки остается 1 метр. Но поскольку агрегат должен находиться немного ниже динамического уровня, то он окажется очень близко возле дна скважины и будет всасывать вместе с водой песок. Если это произойдет, то устройство выйдет из строя или будет подавать наверх мутную воду.

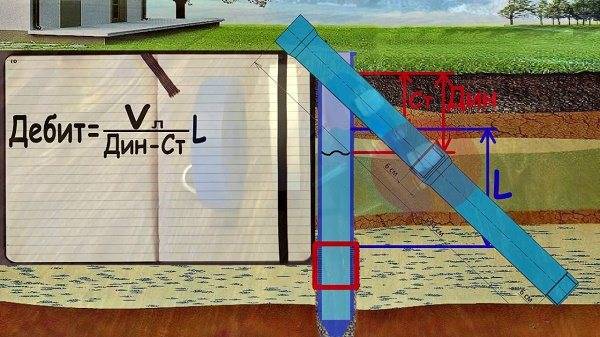

Дебит скважины

Количество жидкости, которое можно получить за определенную единицу времени, называют дебитом скважины. Измеряют его в м3/ч или л/мин. Если при работе насоса вода успевает прибывать в скважину и не заканчивается, то для данного источника мощности этой гидромашины хватает. Но если вы заметили, что расход воды больше, чем ее пополнение, то для правильного выбора мощности агрегата следует вычислить производительность скважины.

  1. Подготовьте одну или несколько больших емкостей с известным объемом.
  2. Включите насос и направьте воду в подготовленные емкости.
  3. Когда услышите “всхлипывающий” звук из скважины, выключите агрегат. Этот звук означает, что аппарат выкачал воду из шахты. С этого момента засеките время.
  4. Через некоторое время проведите измерение статического уровня воды. Если уровень не восстановился, подождите еще немного (не останавливая секундомер).
  5. После восстановления статического уровня остановите время. Разделив объем воды в емкостях на время, вы узнаете дебет скважины.

Зная дебит скважины, легко подобрать насосное оборудование, которое будет соответствовать ее производительности.

Диаметр трубы

Диаметр обсадной трубы, по сути, и является диаметром скважины. При выборе погружного оборудования необходимо учитывать данный параметр, чтобы агрегат мог свободно перемещаться по трубе вверх и вниз.

Критерии выбора

Рассматривая глубинные насосы для скважин — какой выбрать решают по совокупности характеристик модели и соотношению их с условиями эксплуатации, в том числе – с рабочими параметрами источниками и основными показателями системы водоснабжения.

1. Одной из важнейших характеристик является производительность (объем перекачиваемой воды за единицу времени). Она должна обеспечивать суммарную потребность в воде, включая бытовые нужды и орошение участка. При этом следует сопоставлять эту характеристику с дебетом скважины. Если дебет (интенсивность прибывания воды) будет меньше производительности насоса, возникает риск выкачивания всей жидкости и опасной для техники работы всухую. Предотвратить поломку можно, установив датчик сухого хода.

2. Напорные характеристики для промышленных скважин определяются по достаточно сложной технологии. В бытовых условиях принято руководствоваться следующими положениями:

  • 1 метр вертикального подъема = 1 атм.,
  • 10 метр горизонтального перемещения воды до точки потребления = 1 метру подъема = 1 атм.

3. Способность насоса перекачивать жидкости с нерастворимыми примесями должна соответствовать качеству воды в скважине.

4. Диаметр насоса должен позволять легко погружать его в канал скважины. Минимальный требующийся зазор между стенками скважины и корпусом агрегата для каждой модели указывается в инструкции.

5. Наличие дополнительного оснащения (защитной решетки, фильтра, обратного клапана) повышает эффективность работы системы водоснабжения в целом и долговечность перекачивающего агрегата.

6. И, конечно же, при выборе глубинного насоса цена также имеет значение.

Таким образом, решить, как правильно выбрать насосы для скважины на воду по одному лишь параметру, невозможно. Потребуется всесторонний анализ предлагаемой техники и условий ее эксплуатации.

Насосы для оснащения скважин от 20 до 30 метров

Если бурение скважины, которую необходимо оснастить глубинным насосом, выполнено на глубину, превышающую 20 метров, то выбор оборудования для нее также выполняется по вышеописанному принципу. Так, если насос необходим для обслуживания скважины глубиной 25 метров и транспортировки жидкой среды по трубопроводу длиной 40 метров под давлением 3 атмосфер (30 метров), то напор, создаваемый оборудованием, подходящим для решения такой задачи, рассчитывается следующим образом:

25+30–5+(40х0,1) = 54 м

Исходя из полученного значения и поперечного сечения обсадной трубы, которая установлена в скважине, подбирается насосное оборудование с соответствующими характеристиками. Для оснащения скважин такой глубины, как правило, выбираются глубинные насосы центробежного типа.

Популярные модели насосов для скважин

Обзор глубинных моделей 40 — 60 метров

Для скважин 40-60 м можно порекомендовать:

Pedrollo 4BLOCKm 2/10

Pedrollo 4BLOCKm 2/10. Это надежно и неприхотливое устройство, демонстрирующее высокие рабочие качества и долговечность. Его производительность составляет 3,6 м3/час. Это «золотая середина», позволяющая не перегружать двигатель и сеть и позволяющая обеспечить потребности всех жителей дома.

Водолей 60/150 БЦПЭ-0.5-100У

Водолей 60/150 БЦПЭ-0.5-100У. Мощность двигателя составляет 2 кВт, максимальный напор — 150 м. Недостатком устройства является малая длина кабеля — всего 100 м, что требует учета при эксплуатации глубоких скважин.

Как выбрать и на что обратить внимание?

Выбирая насос для скважины, следует обратить внимание на следующие критерии:

  • Производительность. Насос для скважины должен покрывать минимум 50 % общего потребления воды в системе водоснабжения и при этом не превышать дебита скважины (чтоб не высасывал воду из скважины быстрее, чем она туда набирается). Дебит скважины можно посмотреть в паспорте установки.
  • Максимальная глубина погружения. Здесь имеется ввиду глубина погружения под воду, а не вообще в скважину. К примеру, если скважина общей глубиной 50 м, но от поверхности до зеркала воды 20 м, то имеется 30 м водного пространства, и если вы хотите опустить агрегат почти до самого дна, тогда его максимальная глубина погружения должна быть не меньше 30 м.
  • Длина шнура питания. Шнур питания должен быть длиной не меньше общей глубины скважины (если опускать к самому дну) плюс расстояние до розетки.

Погружные типы насосного оборудования

Принципиальная классификация насосов по принципу действия самого оборудования не ограничивается тем как располагается насос на поверхности земли или же внизу у дан скважины, здесь важно то, какие схемы насосов могут быть задействованы в оборудовании скважины. Для погружных насосов в последнее время в отличие от поверхностных характерно большее наличие отличительных принципиальных схем:

Для погружных насосов в последнее время в отличие от поверхностных характерно большее наличие отличительных принципиальных схем:

  • Вибрационные насосы;
  • Центробежные насосы;
  • Шнековые насосы.

Разница в работе таких насосов во многом определяется и типом электродвигателя, приводящего их в движение. Для вибрационного типа это вибрационный двигатель, в котором основное движение осуществляется вибрацией штока, а вот для центробежных и шнековых применяется традиционный асинхронный двигатель с вращающимся валом.

Вибрационные насосы, как и их двигатели, имеют очень ограниченный спектр применения. В большинстве случаев они применимы в качестве насосов открытых водоемов или колодцев. Для скважин возможно их ограниченное применение, ввиду специфики конструкции и условий работы.

Характерными для вибрационных насосов выступают:

  • Небольшая глубина погружения насоса;
  • Возможность подключения только гибкого шланга;
  • Низкая производительность;
  • Высокая опасность заклинивания и застревания в скважине.

 Вторым моментом выступает недостаточный напор этого типа насосов, зачастую для них требуется установка дополнительных насосов, повышающих давление.

Ну, и наконец, вибрационное оборудование противопоказано к установке в скважины на песчаных и илистых грунтах. Вибрация приводит в негодность обсадную трубу, постепенно заиливает скважину, а песок, действующий как абразив просто стирает мембрану, заметно ухудшая и без того скромные показатели работы насоса.

Популярные модели насосов для скважины

Среди наиболее распространенных моделей вибрационного типа действия можно выделить «Малыш» и «Ручеек». Для них характерна хорошая производительность, надежность в работе и приемлемая себестоимость. Для простого обслуживания и ремонта достаточно общих знаний слесарного дела. В качестве постоянных насосов внутри скважины эти агрегаты не подойдут, чем быстрее они будут заменены, тем лучше.

В линейке погружных центробежных насосов хорошие отзывы имеют марки «Водолей» и «Водомет». Хотя визуально эти агрегаты практически неотличимы, однако эксплуатационные характеристики «Водолея» заметно выше. Это объясняется применением более качественных и долговечных комплектующих. Цены на оборудование этой марки также выше. Что касается «Водомета», то эта бюджетная модель может успешно применяться в скважинах с небольшой нагрузкой.

На рынке представлен отдельный подвид специальных помп для скважин. За насос такого типа придется выложить приличную сумму, однако все вложенные финансы полностью окупятся по ходу эксплуатации. В среде профессионалов особой популярностью пользуются модели 3STM2 и 4STM2 от компании TAIFU. Они в состоянии работать в непростых условиях, перекачивая значительные объемы воды.

Виды поверхностных насосов

Делая выбор наружного насоса для скважины, каждый должен понимать, что существует несколько его конструкций, которые определяют виды оборудования. Поэтому в настоящее время производители предлагают три основные группы, делящие поверхностные насосы на виды.

  • Центробежные. Прекрасно работают, мощные, могут работать в бесперебойном режиме, даже если в системе произошло завоздушивание, или образовалась пробка. К недостаткам можно отнести быстрый выход из строя, если с их помощью перекачивать очень мутную загрязненную воду. Они являются обладателями большого шума, если провести сравнение с другими аналогами.
  • Самовсасывающие. В принципе, это все те же центробежные насосы, в комплектацию которых входит эжектор. Он может быть установлен внутри насосного агрегата, а может быть установлен внутри скважины или колодца, как отдельная единица. В первом случае глубина водозабора увеличивается на 6 м, во втором на 30 м.
  • Вихревые. Более мощный вариант, чем центробежные. Их чаще всего устанавливают в водопровод, сеть которого имеет приличную длину. Уровень шума у них ниже. При таких габаритах они могли бы развивать и большую мощность, но конструкция этого сделать не позволяет. Поэтому их КПД всего лишь 45%. Работать они могут только на чистой воде, поэтому в систему водопровода до насоса рекомендуют устанавливать не только сетчатый фильтр, но и фильтр грубой очистки. К тому же придется все время следить за состоянием самой скважины или колодца, чтобы сооружение не заиливалось.

Расчёт напора скважинного насоса

Расчёт напора осуществляется по следующей формуле:

Напор = (расстояние от точки установки насоса в скважине до поверхности земли + горизонтальное расстояние от скважины до ближайшей точки водоразбора * + высота самой высокой точки водоразбора в доме) × коэффициент водопроводного сопротивления **

Если скважинный насос будет эксплуатироваться вместе с накопительным резервуаром, то к приведенной выше формуле расчёта напора необходимо добавить значение давления в накопительной ёмкости:

Напор = (расстояние от точки установки насоса в скважине до поверхности земли + горизонтальное расстояние от скважины до ближайшей точки водоразбора + высота самой высокой точки водоразбора в доме + давление в накопительной ёмкости ***) × коэффициент водопроводного сопротивления

Примечание
* — при расчёте учтите, что 1 вертикальный метр равняется 10 горизонтальным; ** — коэффициент водопроводного сопротивления всегда равен 1.15; *** — каждая атмосфера приравнивается к 10 вертикальным метрам.

Бытовая математика
Для наглядности смоделируем ситуацию, в которой семье из четырёх человек необходимо подобрать насос для скважины глубиной 80 метров. Динамический уровень источника не опускается ниже 62 метров, то есть насос будет установлен на 60-ти метровой глубине. Расстояние от скважины до дома — 80 метров. Высота самой высокой точки водоразбора — 7 метров. В системе водоснабжения есть накопительный бак ёмкостью 300 литров, то есть для функционирования всей системы внутри гидроаккумулятора необходимо создать давление в 3,5 атмосфер. Считаем:

Напор=(60+80/10+3,5×10)×1,15=126,5 метров.

Какой насос нужен для скважины в данном случае? – отличным вариантом будет приобрести Grundfos SQ 3-105 , максимальное значение напора которого составляет 147 метров, при производительности 4,4 м³/ч.

В этом материале мы детально разобрали, как рассчитать насос для скважины. Надеемся, что после прочтения данной статьи вы сможете без посторонней помощи рассчитать и выбрать скважинный насос, который благодаря грамотному подходу прослужит не один год.

Для организации водоснабжения частного дома перед установкой насосного оборудования, в первую очередь необходимо рассчитать его параметры. При этом необходимо учитывать технические характеристики источника, расстояние до потребителя и объем водозабора. Домовладельцу, самостоятельно монтирующему линию водоснабжения в дом, нет необходимости производить расчет насоса для скважины по сложным формулам — для этого предназначены размещенные в сети онлайн-калькуляторы.

Рис. 1 Онлайн калькулятор для определения объема подачи – внешний вид

Их существенным недостатком является приблизительность полученных результатов — многие важные параметры, влияющие на окончательный результат, не фигурируют во вводных данных. Почти все онлайн-калькуляторы рассчитывают только один из параметров: высоту подъема, производительность или необходимое давление в магистрали, остальные данные приходится определять другими способами. Еще одной проблемой является выбор точного и достоверного калькулятора из множества вариантов, выложенных в сети. Поэтому наиболее правильным решением вопроса, как рассчитать насос для скважины, остается вычисление его параметров по формулам с помощью таблиц потерь и использование калькуляторов в качестве вспомогательного средства для проверки правильности расчетов.

Рис. 2 Онлайн — калькулятор для расчета насоса для водоснабжения

Лучшие скважинные насосы для грязной воды

Для перекачивания грязной воды требуются неприхотливые насосы. Лучше всего с этой задачей справляются винтовые модели. В поле зрения экспертов попали следующие электроприборы.

Sea-Land Verti Line 173 M

Рейтинг: 4.9

Самой высокой пропускной способностью (6 куб. м/ч) обладает итальянский скважинный насос Sea-Land Verti Line 173 M. Благодаря мощному мотору (1990 Вт) вертикальное моноблочное устройство способно решать серьезные задачи. Помпа достаточно неприхотлива к качеству воды, главное, чтобы в ней не было волокнистых или абразивных включений. Производитель использовал нержавеющую сталь, что делает насос надежным и долговечным. Эксперты отмечают удачное сочетание производительности и низкого уровня шума, за что модель заслуживает первого места в нашем рейтинге. Электродвигатель имеет защиту от перегрева, уплотнение стыков выполнено с помощью резины NBR.

У пользователей нет претензий к качеству сборки, производительности и долговечности прибора. К минусам можно отнести только высокую цену.

Дополнительное оборудование

Автоматика для скважинного устройства позволяет забыть про работу помпы. Рассмотрим некоторые виды оборудования и произведем ее подключение по схеме.

Автоматика

Делится на 3 поколения:

  • 1 поколение: реле давления, блокиратор сухого хода, поплавковый выключатель;
  • 2 поколение: электронный прибор, имеющий несколько датчиков, устанавливающихся в трубопроводе, на помпе и других местах. Благодаря ему выполняется следующая работа: учет уровня воды, блокировка сухого хода, аварийное отключение, контроль температуры двигателя;
  • 3 поколение: имеет расширенные функции, с точным контролем работы.

Кабель

Кабель для скважинного насоса должен соответствовать следующему:

  1. Работать при долгом пребывании в воде.
  2. Не быть инертным.

Он может быть трехжильным и четырехжильным, в зависимости от типа двигателя

Особое внимание уделяется качеству изоляции и сечению кабеля. Можно смотреть рекомендации производителя в паспорте к агрегату

Как подключить глубинный аппарат к автоматике

Существует 2 схемы установки реле давления для глубинного устройства:

  1. Оно крепится к трубопроводу посредством тройников с переходящим штуцером.
  2. На гидроаккумулятор устанавливается штуцер с пятью выходами на манометр, реле, трубопровод всасывающий и подающий, гидроаккумулятор.

Вторая схема подключения позволит организовать полную автономию.

Выводы

Скважинные насосы представляют собой обширную группу устройств, обладающих разными техническими возможностями. Они предназначены для работы в условиях ограниченного пространства обсадной трубы (погружные модели) или сравнительно малой высоты всасывания воды (поверхностные).

Все устройства предназначаются для подъема воды из скважин той или иной глубины и производительности, поэтому параметры насоса должны максимально подходить (в идеале — совпадать) с техническими особенностями скважины. При этом, возможны проблемы только при значительно большей производительности насоса. Если она меньше, чем дебит скважины, особых затруднений не будет.

При запуске старой скважины надо заново определить ее параметры, поскольку они могут изменяться. Это позволит избежать ошибок при выборе насоса.
