Какую трубу выбрать для водоснабжения: определяемся с диаметром и материалом труб для дома и квартиры

Выбираем трубы для водопровода

Основным критерием выбора являются условия эксплуатации трубопровода

Моменты, на которые следует обратить внимание:

  • где будут прокладывать сеть – в помещении или на улице;
  • температура транспортируемой жидкости;
  • цель использования – технический или питьевой водопровод;
  • давление в сети.

Универсальными являются металлические трубы для водопровода из меди, латуни, бронзы, стальные с защитным покрытием от коррозии. Их используют для прокачки воды любой температуры, жесткости, химического состава, в системах с высоким давлением. К сожалению, это дорогостоящая продукция и используется нечасто.

Для внутреннего водопровода жилых домов все чаще используют пластиковые системы. Наиболее подходит продукция из сшитого полиэтилена или полиэтилена ПНД, металлопластиковые. Они простые в монтаже, требуют минимум оборудования для сборки, при соединении элементов не нужна сварка.

Какие есть диаметры труб для водопровода?

Промышленность выпускает огромное количество вариантов. Полный перечень и сводная таблица есть в ГОСТах. Но самые востребованные версии можно привести на примере стальных труб

Важно знать: диаметр металлической трубы немного отличается от пластиковой, самые ходовые варианты: 13.5, 17, 21.3, 26.8, 33.5, 42.3 миллиметра. Размеры пластиковых изделий приведены ниже

Виды труб

Ведущие технологи работают над созданием уникальных материалов. Отлично зарекомендовали себя пластиковые трубы. Основные виды:

  • Полипропиленовые трубы.
  • Полиэтиленовые трубы.
  • Металлопластиковые трубы.

Подробнее о видах труб можно прочитать в нашей статье – Как виды труб бывают (

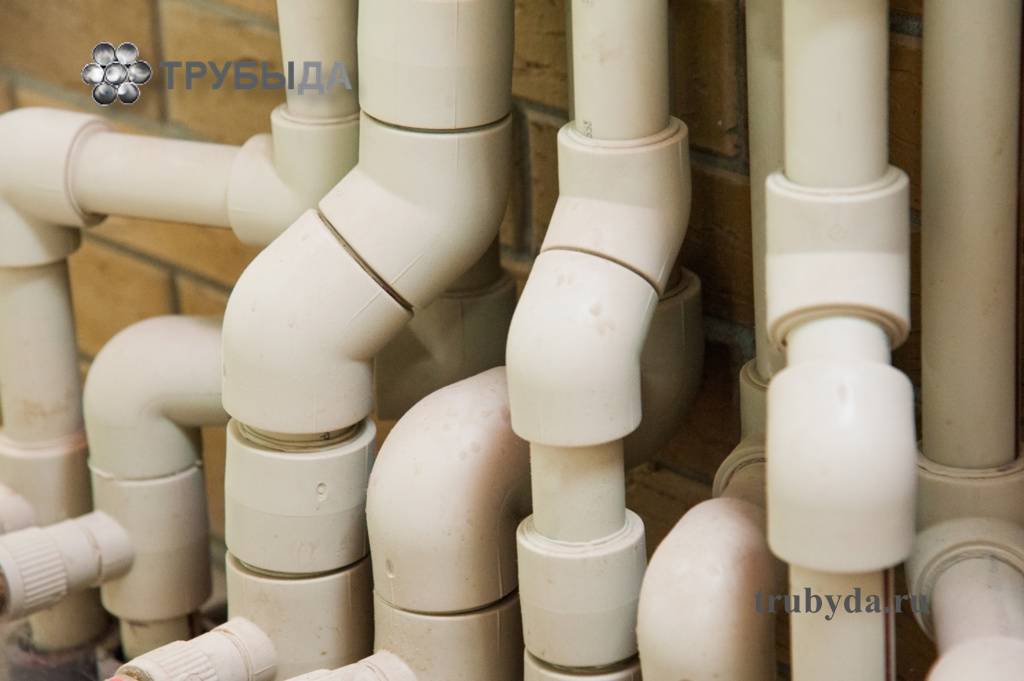

Виды полипропиленовых труб

Строительная индустрия развивается постоянно, и на сегодняшний день, вместо металлических при организации инженерных систем применяются в большинстве случаев различные виды полипропиленовых труб и фитингов.

Они могут быть использованы для монтажа трубопроводов для подачи технической и питьевой воды, транспортировки теплоносителей, агрессивных сред, сжатого воздуха, полива, дренажа, вентиляции административных, жилых зданий, в агропромышленном комплексе, на различных производствах для газа.

  • Конструктивно полипропиленовые трубы производятся двух типов:
  • цельные;
  • армированные (комбинированные).

Армирование позволяет уменьшить температурные удлинения, которые значительны у цельных труб.

  1. Производители применяют несколько способов армирования:
  2. Покрытие трубы с наружной стороны слоем алюминиевой фольги.
  3. Устройство слоя алюминия внутри трубы, ближе к наружному краю.
  4. Усиление стекловолокном.
  5. Усиление слоем композитного материала из полипропилена и фибро- или стекловолокна.

Цельные полипропиленовые трубы

Отличие полипропиленовых труб данного вида состоит в различном сырье, используемом для их производства, а также их применении. Различия технических характеристик отображены в маркировке.

Значение маркировки:

Маркировка PN – означает постоянное внутреннее водяное давление при температуре 20°С, которое трубы способны выдерживать 50 лет. Цифровая величина соответствует толщине стенок (чем больше значение, тем толще стенки).

Трубы полипропиленовые PN 10, 16, 20, 25 – самые распространенные. PN 20 и 25 предназначены для устройства систем отопления и горячего водоснабжения.

Наличие продольной синей полосы свидетельствует об их назначении для транспортировки холодной воды, красная – горячей.

  • Маркировка PP указывает на то, что материал труб — полипропилен:
  • PPH, РР-1, РР-тип 1 – гомополимер. РРН – используют для холодного водоснабжения и прокладки вентиляции.
  • РРВ, РР-2, РР-тип 2 –блоксополимер. РРВ – предназначены для горячего водоснабжения и отопления.

Полипропиленовые трубы PPRC, PP-random, PPR – изготовлены из новейшего материала «рандом сополимер». PPR – наиболее распространенная и подходит для всех видов инженерных коммуникаций. Такие трубопроводы обладают повышенной теплостойкостью.

Для прокладки на открытых участках желательно выбирать трубы с защитной оболочкой от ультрафиолета.

С алюминиевым армированием

  1. Армирование алюминиевой фольгой может быть:
  2. сплошным;
  3. перфорированным.

Алюминиевая перфорация представляет собой сетку с небольшими отверстиями. Во время экструдирования, текучий вязкий материал, попадая в перфорацию, создает сцепление полимера с металлом.

Армирование алюминием значительно снижает коэффициент теплового увеличения, но при монтаже инженерных систем существуют определенные сложности. Раструбная сварка предусматривает предварительное удаление алюминиевой оболочки и внешнего слоя полимера и зачистки трубы на величину, соответствующую глубине ее вхождения в фитинг.

  • Существует также трубы, не требующие удаления внешнего слоя при монтаже, но и они имеют ряд недостатков:
  • к фитингу крепится только внешний слой, равный половине толщины стенки;
  • необходима насадка для сварочного аппарата;
  • после отрезания изделия требуется его торцевание.

Армированные стекловолокном

Маркированная PPR-FB-PPR труба состоит из двух слоев полипропилена и стекловолокна между ними – так называемая «стеклопластиковая».

  1. Труба со стекловолоконным армированием имеет ряд преимуществ перед алюминиевым армированием:
  2. При монтаже не требуется их калибровка и зачистка.
  3. Процесс пайки аналогичен соединению пластиковых цельных труб или любых зачищенных полимерных, что значительно сокращает финансовые и временные затраты.
  4. Полипропиленовые со стекловолокном не расслаиваются, поскольку их структура однородная – стекловолокно в центральном слое вплавлено в полипропилен.
  5. Стекловолокно увеличивает жесткость изделий.

Недостаток стеклопластиковых труб – их термическое удлинение на 6% превышает аналогичные показатели с алюминиевым армированием.

Основные характеристики

При выборе труб для пластикового водопровода следует ориентироваться на технические характеристики изделий. Существует прямая зависимость технических свойств и особенностей полимерных труб от материала их изготовления. Для производства полимерных стройматериалов используется различные виды сырья, имеющие разные температурные, весовые и прочностные характеристики

Температура носителя

Пластиковый водопровод может применяться как для подвода холодной, так для и горячей воды, Однако не все виды пластика предназначены для горячего водоснабжения.

Таблица предельно допустимых значений температуры теплоносителя
Вид пластикаПредельные значения температуры теплоносителя, град С
Поливинилхлорид (ПВХ)0 градусовНе более 30 град
Полипропилен0 градусовНе более 95 град
Полиэтилен0 градусов+45 град
Металлопластик0 градусов+95 град.

В приведенной таблице, составленной на основании рекомендаций заводов — изготовителей, можно сделать вывод, что область использования пластика для горячей воды ограничена техническими свойствами исходного материала.

Вес

Среди основных технических характеристик водопроводных труб, предназначенных для водоснабжения, важным критерием является их вес. Известно, что малый вес по сравнению с металлическим водопроводом – это одно из главных преимуществ пластиковой коммуникации

При прокладке водопровода по стенам или под потолком, важно знать: сколько будет весит трубная разводка и сможет ли конструкция стены или потолка выдержать данную нагрузку. Если нет под руками справочника по пластиковым водопроводным материалам, то для подсчета веса можно воспользоваться следующими правилами:

  1. Показатель веса находится в прямой зависимости от диаметра и толщины ее стенок. Например, один погонный метр трубного изделия из пластика диаметром 16 мм равен 100 гр. В настоящий момент нет строгих стандартов веса и при покупке вес изделия можно увидеть в прилагаемом сертификате.
  2. Формула подсчета для самостоятельного определения веса полимерных трубных изделий: вес в килограммах 1 м. пог. пластиковой трубы =((Дн – Т)/40,55)*Т, где Дн – наружный диаметр, Т — толщина стенки, 40,55 – постоянная константа.

Есть еще один способ узнать ориентировочное весовое значение: определить объем трубы в м3 и умножить на постоянный коэффициент 950.

Прочность

Показатели прочности особенно актуальны для пластиковых труб укладываемых в землю. Они эксплуатируются в условиях внутреннего высокого давления водяного потока и внешней нагрузки от большого объема грунта. Производители предлагают использовать для таких видов водопроводных инженерных сетей изделия с более высокими показателями по прочности, но и цена на такие стройматериалы будет намного выше, чем у обычных пластиковых.

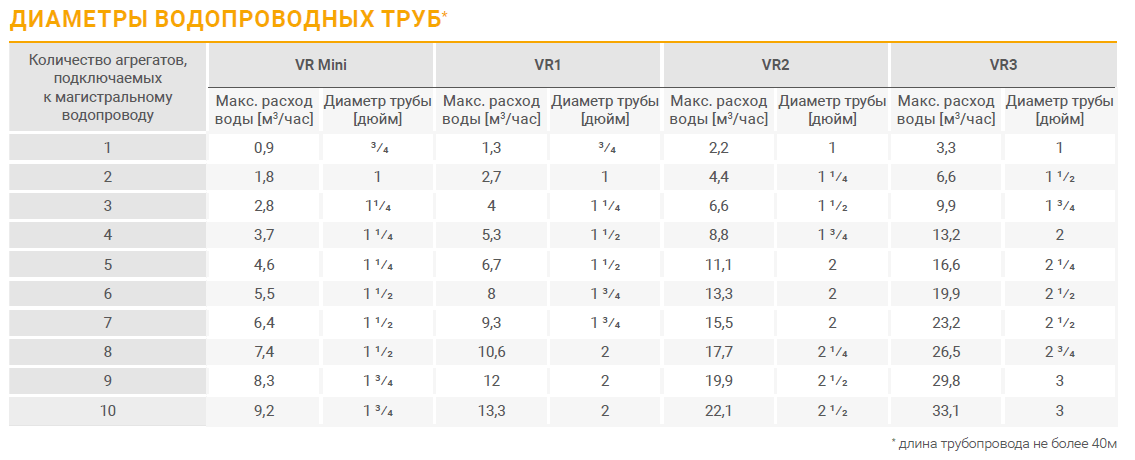

Таблица диаметров труб для водопровода

От выбора размера труб для водопровода зависит пропускная способность всей системы подачи воды. Для каждого вида полимерных трубных изделий существуют свои нормы и стандарты с разными толщинами стенок.

Таблица диаметров труб для водопровода по видам полимера
РазновидностьГОСТУсловия примененияДопустимый диаметр, ммТолщина стенок, мм
Поливинилхлоридные (ПХВ)Р 51613-2000

3241202913

Подвод к ванне и раковинеОт 10 до 315От 1,6 до 6
Подвод к унитазуОт 15 до 315
Подвод к стиральной машинеОт 15 до 315
Полиэтиленовые (ПЭ)18599-2001Трубы легкиеОт 20 до 1002,0 – 29,3
Средние2,0 – 45,3
Тяжелые2,0 – 45,5
Полипропиленовые(ПП)32415-2013Внутренняя разводка40,50 и 1108,1
Наружная разводка, в землюОт 150От 32,1 до 35,2
МеталлопластиковыеПрокладка водопровода15,202

Существует правило, что для прокладки водопроводной линии диаметр трубы не должен быть менее 15 мм, а для монтажа водоподающих стояков используются диаметры от 32 мм.

При выборе труб необходимого размера, следует учесть зависимость сечения от протяженности водопроводной линии:

  1. При длине водяной системы менее 30 метров допускается использование труб диаметром 25 мм.
  2. Если длина магистрали более 30 метров, рекомендуется применять сечение от 32 мм.

Для коротких водопроводных линий до 10 метров актуальным будут пластиковые изделия диаметром 20 мм.

Разобраться с диаметрами в миллиметрах и дюймах и их пересчету поможет это видео:

ГОСТ 3262-75

Стальная водопроводная труба изготовляется в соответствии с ГОСТом 3262-75. В соответствии к этому нормативному документу определяют условный проход и толщину стенок у данной продукции.

Ее могут оснащать накатанной или цилиндрической резьбой. Также они могут быть и без резьбы. Трубопрокатный сортамент, изготовленный по ГОСТ 3262-75, ставят не только в водопроводную сеть, но и в газоподводящуюю.

Кроме этого они нашли свое применение при изготовлении различных конструкций на спортивных площадках. Это турники, опорные конструкции и многое другое.

Видео

В соотношении от толщины стенок есть легкие, обыкновенные и усиленные варианты. Параметры стенок у них также регламентирует ГОСТ 3262-75.

Нюансы монтажа водопровода

Зная, из чего делают водопроводные трубы, можно получить представление и об особенностях монтажа каждого материала:

  1. Пластиковые трубы гораздо удобнее и выгоднее. Для них существует немалое количество фитингов, поэтому выбор достаточно обширен. Затяжка резьбовых соединений в данном случае не потребует серьезных усилий, что основательно упрощает работу. Неразъемный метод соединения труб обеспечит герметичность конструкции при минимальных трудозатратах на монтаж.
  2. Чтобы смонтировать трубопровод из металлических деталей, понадобится специальное оборудование: стальные трубы соединяются при помощи сварки, а для медных изделий нужны наборы для пайки. Если соединение резьбовое, то необходимо в обязательном порядке использовать уплотнители.

Заключение

Для систем водоснабжения можно использовать самые разные трубы, выбор которых напрямую зависит от условий эксплуатации системы и ее особенностей. Существуют металлические и пластиковые трубы, характеристики которых позволяют собрать любой трубопровод. Когда вопрос о том, какая труба нужна для водопровода, закрыт, остается лишь подобрать оптимальный диаметр труб для конкретной ситуации.

Маркировка

Существует несколько видов пластика, применяемых для изготовления трубопроводов:

  • трубы ПВХ;
  • полипропиленовые изделия;
  • детали из полиэтилена.

К отдельной группе можно отнести трубки, при изготовлении которых между слоями пластика размещается армирующий слой из алюминиевой фольги или стекловолокна.

Маркировка изменяется зависимо от вида полимера. Нет смысла описывать обозначения на ПВХ, поскольку этот материал не используется для изготовления трубопроводов водоснабжения, отопления. Этот вид полимеров выделяет при нагревании вредные вещества, имеет низкие эксплуатационные характеристики.

Маркировка полиэтилена:

  1. ПЭ 32 — вид полиэтилена с самым низким показателем плотности. Для изготовления труб применяется редко.
  2. ПЭ 63 — применяется для сборки безнапорных систем. Это могут быть канализационные стоки, летний душ. Такой вид полиэтилена не выдерживает высокое давление, разрушается при гидроударах.
  3. ПЭ 80 — разновидность полиэтилена с высоким показателем прочности. Применяется для сборки систем холодного водоснабжения. Если трубопровод прокладывается снаружи зданий, нужно использовать дополнительное утепление.
  4. ПЭ 100 — трубы из этого вида полиэтилена имеют самый высокий показатель прочности. Применяются для изготовления промышленных трубопроводов, систем горячего, холодного водоснабжения, отопительных контуров.

В маркировке трубок из полиэтилена присутствует аббревиатура SDR, после которой указываются цифры. Чем меньше этот показатель, тем прочнее изделия.

Маркировка полипропиленовых трубок:

  1. PN10. Изделия с таким обозначением выдерживают давление до 1 МПа. Допустимая температура жидкости — 45 градусов по Цельсию. Из-за низких показателей прочности, термоустойчивости такие трубки применяются для сборки канализационных стоков, водопроводов холодного водоснабжения.
  2. PN16. Максимально допустимый уровень давления — 1,5 МПа. Температура теплоносителя не должна превышать 60 градусов. Популярны для изготовления систем холодного водоснабжения. Редко применяются для сборки контуров с горячей водой.
  3. PN20. Трубки из этого вида полипропилена выдерживают давление до 2 МПа. Максимально допустимая температура теплоносителя — 80 градусов. Применяется для сборки систем горячего, холодного водоснабжения, отопительных контуров.
  4. PN25 — самая прочная разновидность полипропилена. Такой материал выдерживает давление до 2,5 МПа. Температура теплоносителя может подниматься до 95 градусов. Выдерживает скачки температуры — до 110 градусов.

Маркировка многослойных изделий:

  1. PPR — внешний слой трубок покрывает полипропилен;
  2. AL — имеет армирующий слой из алюминиевой фольги;
  3. PP-RCT — обозначение модифицированного полипропилена, который имеет повышенные термостатические свойства.

Если внутри трубы если слой стекловолокна, маркировка будет содержать буквы FG, FR.

Трубы для отопления из полипропилена

Как выполнить гидравлический расчет водопровода

Выяснить пропускную способность трубопровода очень важно. Этот показатель демонстрирует метрическую характеристику — с ее помощью высчитывается количество предельного объема жидкости, которое может пройти через сечение трубы за определенную единицу времени

С появлением металлопластиковых и полимерных водопроводных труб расчет пропускной способности трубы стал выполняться несколько иначе — ведь они не покрываются известковым налетом и другими многослойными отложениями, не корродируют, то есть не изменяют внутренний диаметр в процессе эксплуатации, и не приводят к потерям транспортируемой среды. Если же говорить о стальных трубах, то они долговечны, но с течением времени их пропускная способность сокращается.

Определение пропускной способности позволяет рассчитать объем транспортируемой жидкости, выбрать способ подключения сантехнического оборудования, подобрать водопроводные трубы соответствующего диаметра. Если этого не сделать, то инженерная сеть будет сбоить при работе — возможен даже такой вариант, что вы откроете кран в ванной комнате, а в кухне при этом вода пропадет.

Что включает в себя понятие гидравлического расчета? Здесь подразумевается:

  • выбор материалов для труб;
  • определение длины трубопровода;
  • расчет числа точек водопотребления и количества сантехнического оборудования;
  • определение пропускной способности труб.

Существует три методики расчета пропускной способности трубы в зависимости от диаметра и других параметров:

  1. Использование формул. Для них применяются усредненные показатели, в том числе и коэффициент шероховатости, зависящий от конкретного вида труб. Например, для новых металлических труб этот коэффициент составит 0,2. Также для расчета пропускной способности пригодятся следующие параметры — материал и диаметр водопроводной трубы, уклон, под которым проложен ненапорный трубопровод, или давление подачи транспортируемой среды.
  2. Использование табличных сведений. В них собраны показатели для каждого конкретного материала. Например, в таблице Шевелева есть сведения о пластиковых, стальных, асбестоцементных и стеклянных трубах.
  3. С применением программ по оптимизации водопровода. Это самый современный и удобный метод, поскольку в программах задано множество параметров, необходимых при расчете. Работает она по следующему принципу: вам нужно ввести все запрашиваемые сведения и дождаться получения результата. При массовом подключении точек водозабора именно программа будет оптимальным способом расчета для цельной водопроводной сети. Среди сведений, которые использует программа — внутренний диаметр трубы, длина всего участка, коэффициент шероховатости для выбранного материала трубопровода, коэффициент местного сопротивления в фитингах (тройниках, отводах и так далее), величина уменьшения диаметра при эксплуатации.

Для расчета лучше использовать табличные сведения или программы. В результате вы сможете правильно рассчитать необходимый диаметр трубопровода и оснастить систему всеми нужными аксессуарами, в том числе и компенсаторами. Знание того, как подобрать диаметр трубы для водопровода, обеспечит вам хороший напор при подаче воды, а также отсутствие изменений в напоре при использовании нескольких водоразборных точек.

Источник

Какая она самая лучшая труба?

На самом деле такой не существует. Единственны вариант, который можно сразу исключить из кандидатов для квартирной разводки – это «классические» стальные трубы.

Углеродистая сталь изначально имеет высокий коэффициент сопротивления потоку, который с годами увеличивается за счет отложений в десятки раз.

Поэтому, замуровывать проводку воды из такого материала нельзя, так как рано или поздно его стенки проест сквозная коррозия и случится потоп. Если же прокладывать его открыто, то выглядит это не эстетично. Все остальные варианты труб, допущенные для внутреннего водопровода, обладают гладкой внутренней поверхностью, не задерживающей отложения.

Характеристика труб из различных материалов

Все виды водопроводных труб одинаков классифицируются по нескольким характеристикам, в том числе по диаметру:

  • малые (диаметр 5-102 мм);
  • средние (сечением 102-426 мм);
  • большие (диаметр выше 426 мм).

Диаметр напрямую влияет на пропускную способность трубы. На это же влияют свойства её внутренних стенок и численность изгибов в сети.

Различаются трубы по следующим параметрам:

  • материал изготовления (сталь, медь, нержавейка и полипропилен);
  • вид поперечного сечения (круглые, прямоугольные и квадратные);
  • размеры;
  • способ соединения;
  • класс изоляции.

Стальные трубы

Трубы для водопровода из стали обладают повышенной прочностью, при этом быстро ржавеют и теряют свои высокие качества. Поэтому у них небольшой срок эксплуатации – около 20 лет. Металлические выдерживают большое рабочее давление и не боятся высоких температур, поэтому их используют в паровом отоплении при температуре теплоносителя до 100С. Кроме того, внутренний диаметр изделий со временем уменьшается из-за отложения на стенках различных примесей, продуктов коррозии и т.д. Это уменьшает их пропускную способность и понижает качество жидкости. Также нужно отметить большой вес металлических труб, поэтому их труднее монтировать и транспортировать.

Стальные трубы бывают двух типов:

  • бесшовные;
  • сварные (прямошовные и спиралешовные).

При монтаже их соединяют с помощью резьбы, газовой и электрической сварки. Для разводки в водопроводе используют сгоны, тройники и муфты.

Медные трубы

Трубы для водоснабжения из меди отличаются высокой коррозийной стойкостью, большим коэффициентом теплопроводности (при температуре 20–100 С – 394 Вт/(м*К) больше только у серебра), низкой шероховатостью внутренних стенок. Поэтому у них хорошая пропускная способность, что позволяет использовать секции небольшого диаметра в водоснабжении. Благодаря хорошей теплопроводности помещение прогревается быстро и равномерно. Медные изделия отличаются большим сроком службы – больше 50 лет. Нужно отметить и дезинфицирующие возможности меди, поэтому подаваемая по медным изделиям вода не содержит опасных микроорганизмов. Устанавливается трубопровод из меди легко и быстро, но его недостаток – это большая цена.

Пластиковые трубы

Если у вас небольшие финансовые возможности, и вы затрудняетесь, какие трубы выбрать, то более подходящим вариантом будет полипропиленовый трубопровод. Пластик стоит меньше, при этом по некоторым характеристикам он лучше: рабочая температура изделий +95С и давление до 20 атмосфер. Стоит добавить тот факт, что они долговечные – срок службы более 50 лет.

Недостаток пластиковых изделий – они не пластичны, поэтому устанавливать водопровода под углом можно только с помощью фитингов. Стыкуют данные трубы для водоснабжения с помощью паяльного оборудования. Перед покупкой требуется досконально разобраться с тем, какие пластиковые трубы подходят для вашего водопровода.

Металлопластиковые трубы

Какие изделия сегодня наиболее популярны? Металлопластиковые изделия пользуются большим спросом. Это связано с их приемлемой стоимости и хорошими эксплуатационными свойствами. В частности, популярны они у домовладельцев, желающих выполнить монтаж самостоятельно. Срок службы  – 25-30 лет. Устанавливаются – просто и быстро, для этого не нужно дорогое оборудование. Однако через несколько сезонов соединения могут закапать из-за деформации внешнего пластикового слоя и внутреннего металлического — от больших перепадов температур.

Как длина водопровода влияет на диаметр труб

Что касается длины коммуникаций, то здесь достаточно знать следующие правила. Если длина не превышает 30 м, подбирайте трубы с диаметром до 20 мм; если превышает, используйте изделия с диаметрами 25 или 32 мм. В последнем случае можно использовать трубы в совокупности друг с другом. Допускается применять трубы менее 20 мм при длине трубопровода до 10 м.

Почему диаметр труб определяет пропускную способность водопровода

Пропускная способность системы является основополагающей при построении современного водоснабжения. Сегодня принято использовать трубы из пластика. Они не засоряются, не деформируются, сохраняют внутреннюю гладкость на протяжении долгих лет.

Именно поэтому, говоря о пропускной способности, всегда косвенно упоминают показатели диаметра, поскольку больший поперечник изделия обеспечивает большую пропускную способность.

Например, металл подвергается коррозии и засоряется со временем. Соответственно, проход внутри сужается, а значит, снижается выпускная способность.

Особое внимание уделяют системе отопления, построенной на основе пластиковых труб. Как правило, эти системы замкнуты, что предполагает необходимость использовать равномерную циркуляцию

Как обозначается диаметр и системы перевода

В современных системах водоснабжения частных домов и квартир применяют как пластиковые, так и металлические трубы. Пластиковая труба, исходя из своего диаметра и толщины стенки, маркируется как Д20*3,4. Из этой маркировки мы понимаем, что ее наружный диаметр составляет 20 мм, при этом толщина стенки – 3,4 мм. Чтобы узнать внутренний диаметр изделия, необходимо от наружного диаметра отнять значение, полученное из 3,4 х 2.

В маркировке металлических труб обозначений гораздо больше. Они бывают усиленные, маркируемые буквой “У”, легкие с буквой “Л”, с наличием резьбы “Р” и другие варианты. В маркировке трубы обязательно указывается государственный стандарт, или тех. условия, согласно которым она изготовлена.

Расчет системы, будь это пластиковая труба или металлическая, исчисляется из диаметра условного прохода. Этот показатель называется Ду и является универсальной величиной для водопроводных и газовых металлических труб.

Если рассматривать эти значения с точки зрения системы перевода значений, то величины Dу и D отличаются только тем, что пластиковая труба более гладкая, поэтому количество потерь напора в трубах здесь меньше.

Информация на видео поможет разобраться с маркировкой труб и правильно выбрать необходимый диаметр:

Какие трубы лучше выбрать для монтажа водопровода в частном доме

Прежде чем приступать к монтажным работам, нужно разобраться с подходящими изделиями. На данный момент трубы для коммуникаций изготавливаются из разных материалов и отличаются эксплуатационными параметрами. Остановимся подробнее на доступных вариантах.

Стальные

Некоторое время назад трубы из стали были наиболее распространенными, используемыми для организации водопровода в доме. Никто даже не задумывался о других вариантах, так как альтернативы попросту не было. В наше время, при большом выборе, спрос на стальные трубы сохранился, в силу их положительных свойств.

Преимущества труб из стали:

  • доступность;
  • стойкость к механическим воздействиям;
  • выдерживают высокую температуру, вплоть до +100 градусов по Цельсию. Скачки температуры и давления им не страшны. Стальные трубы являются универсальными и подходят для организации как холодного, так и горячего водоснабжения.

Но, такие изделия плохо противостоят коррозии, со временем их внутренняя поверхность зарастает отложениями, из-за чего снижается пропускная способность водопровода, и они сложны в установке.

Если ухаживать должным образом за стальными трубами, они способны прослужить до 50 лет. На данный момент они популярны при реконструкции существующих трубопроводов, нежели при организации новых систем.

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

  • в сумме потеря тепла – 36 кВт;
  • потеря на 1-ом этаже – 20 кВт;
  • потеря на 2-ом – 16 кВт;
  • установлены трубы из полипропилена;
  • работа системы в режиме 80/60;
  • температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Полиэтиленовые трубы

Материал производится методом обработки под высоким давлением, из-за чего не имеет швов. Это полностью исключает риск расслаивания. Особенностью данного вида считается изменение свойств под воздействием высокой температуры, но после охлаждения, она возвращается к исходному состоянию.

Преимущества полиэтиленовых труб:

  • долговечность, надежность, прочность. Выдерживает повышенное давление;
  • устойчивость к коррозии и воздействию примесей и щелочной среды;
  • устойчивость к замерзанию. Если теплоноситель замерзнет в трубе, вероятность ее разрыва минимальна, так как она способна расширяться;
  • низкая стоимость;
  • простота монтажа. Возможность выполнить работы самостоятельно.

Из недостатков чаще называют внешний вид, выступающий весьма непривлекательным, если оставлять ее в открытом виде (не «зашивать» в стены).

Полиэтиленовые трубы отлично подходят для водопровода, но имеют не самый привлекательный вид

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
