Самостоятельная кладка каминов

Классическая конструкция камина из кирпича

Традиционную схемудровяногокамина из кирпича можно разбить на несколько составляющих:

1. Фундамент. Большой вес конструкции не позволяет размещать ее непосредственно на полу комнаты.
2. Основание. Так как фундамент выполняется из цементно-песчаного раствора, а он не является жаропрочным, поверх него кладутся два-три ряда кирпичей.
3. Подовая часть. Выкладываемая кирпичом из специальных жаростойких пород глины, она служит основанием, на котором происходит горение закладываемого топлива.
4. Портал. Данная часть является своеобразным лицом всего камина. Это обрамление, сложенное вокруг открытой части топливника.
5. Топливник. Это ниша, в которой происходит сгорание топлива.
6. Дымосборник. Камера, начинающаяся после каминного зуба. Имеет наиболее широкое сечение в своем основании и сужается кверху.
7. Каминный зуб. Это наклонный выступ, размещенный на задней стенке камина. Он сужает отверстие для выхода дыма в дымосборник, вследствие чего повышается скорость выходящих газов и снижается вероятность задымления помещения в случае открытых каминов.
8. Дымоход. Труба, служащая для отвода газообразных продуктов сгорания.
9. Задвижка. Расположенная в начале дымохода, она служит для регулировки тяги проходящего воздуха и интенсивности горения пламени.

Изображение классического камина из кирпича в разрезе можно увидеть на фото ниже.

Классический камин в разрезе

Виды

У каждого типа каминов имеются свои отличительные особенности.

Прямоугольный

Сооружение габаритами 5×2,5, не имеющее дверцы на топке. Огнеупорные кирпичи кладутся в 33 ряда, которые не должны трескаться при температуре выше 1100°.

Превосходная тяга достигается путем создания сквозного канала, отводящего дым.

Чтобы помещение лучше обогревалось, вдоль топливника и дымохода сооружают пустые каналы.

На сайте можно воспользоваться готовой схемой с необходимыми вычислениями. Попадающие сколы стесывают. Чтобы проверить правильность формы, используют строительный уровень.

Угловой

Эскиз также имеется в интернете. Чрезвычайно удобная модель, встроенная в угол.

Из-за нехватки кислорода, чтобы обогреть комнату, лучше размещать их там, где площадь не более 12 м2.

Предполагается, что установкой займется каменщик не ниже 5 разряда, поскольку в таком деле не обойтись без определенных знаний и навыков. Следует помнить, что внутреннее устройство всех каминов похоже, как и пламя огня в топке.

Преимущество этого типа заключается в компактности и равномерном распределении энергии по всему жилому пространству. Имеющий прекрасный декоративный эффект, он еще раз напоминает о статусе хозяина.

Единственное, что может остановить от монтажа – ощутимые финансовые расходы для отделки. Используется кирпич высокого качества, маркированный не ниже М200.

Между стеной и будущим камином располагают слой теплоизоляции или совершают кладку в 1/4 кирпича, на ребро с проволокой для укрепления.

Миниатюрный

Предназначен для малогабаритных помещений в 16 м2. Размещается в перегородке для обогрева 2-х комнат.

Для большей отдачи тепла топку выкладывают без огнеупорного кирпича. Керамический нагревается быстрее, расходуя температуру массива.

При отсутствии квалификации при выполнении работ арку портала можно заменить на горизонтальное перекрытие, заранее приобретя 2 металлических уголка нужной длины. Строительство позволит существенно сэкономить денежные средства.

Английский

Не очень громоздкий на вид, такой камин используется с давних времен. Ярко выраженный классический вариант, где топка имеет свободный доступ.

Внутренняя стенка очага состоит из огнеупорного кирпича, выложенного на раствор из глины, шамотной крошки и цемента.

Для наружной части используют керамический, полнотелый. Хотя схема изделия довольно сложная, это компенсируется стабильной тягой и отличным КПД.

Трехуровневый с колосниковой решеткой

Считается русской версией, хотя кладка напоминает ту, которая характерна для английских и шведских моделей.

Из-за того, что сечение дымохода имеет значительные размеры, даже при высоте в 3 м, тяга в трубе просто идеальная. Подходят для крупных строений с помещениями с высокой влажностью воздуха.

Существует множество вариантов для того, чтобы придать камину из кирпича эстетический внешний вид.

Наиболее часто применяют материалы:

• штукатурку;
• изразцы;
• песчаник;
• ракушечник;
• тесанный камень;
• керамическую и мраморную плитку;
• клинкеры.

Для самостоятельного изготовления потребуется немало усилий и терпения. Если нет твердой уверенности, лучше обратиться к печному мастеру, который всю задачу возложит на себя и реализует проект, соответствующий пожеланиям клиента!

Камины из кирпича: конструктивные особенности

Их чаще всего выбирают для коттеджей, дач и загородных домов.

Кирпичные камины долговечные, прочные, огнестойкие и просты в построении. К тому же используемый конструкционный материал позволяет выложить какую угодно форму.

По расположению в помещении камины делятся на:

• лицевые;
• угловые;
• встроенные;
• уличные.

В зависимости от типа устройства:

• с открытой или закрытой топливной камерой,
• с воздушным или водяным отоплением.

Типы каминов в зависимости от типа устройства

По назначению выделяют:

• традиционные;
• садовые;
• декоративные;
• печи.

Устройство камина из кирпича

Для того чтобы разобраться как строить камин, прежде всего, рассмотрите его элементы. Он имеет достаточно сложное устройство:

Устройство камина

• а – дымовая камера, ее функция – сбор продуктов сгорания и вывод их через дымоход;
• б – каминная полка;
• в – портал;
• г – топочная камера, где непосредственно сгорает топливо;
• д – подкаминная полка;
• е – дровница.

Камин из кирпича своими руками строится для выполнения следующих функций:

• для обогрева помещения;
• в качестве декоративного элемента;
• для приготовления еды.

В каждом отдельном проекте эти функции могут совмещаться или использоваться по отдельности.

Печи из кирпича

Печь — камин в разрезах.

Печь-камин, выполненная из кирпича, напоминает самую обычную русскую печь, совмещенную с камином. В результате получается моноблок, имеющий общее основание и подсоединяемый к одному трубному каналу. Такую печь можно использовать не только в качестве отопительной, но и отопительно-варочной. Последний вариант позволяет сэкономить на приобретении газовой или электрической плиты, а также топлива для них. Несмотря на совмещение в одной конструкции несколько типов устройств, сильно отличающихся друг от друга, проблем в эксплуатации кирпичной печи с камином не возникает.

Топка печи и камина должна изготовляться по отдельности. В случае одновременного устройства необходим небольшой промежуток времени. Это позволяет не устанавливать двухканальную дымовую трубу большого размера и сечения. Соединение дымооборота такой печи с дымовым каналом камина происходит задолго до того, как войти в общую дымовую трубу.

Строительство камина согласно порядовке

Чтобы кирпичные стенки будущего очага не отсыревали, впитывая влагу из фундамента, площадку основания необходимо застелить рубероидом в 2 слоя. Без гидроизоляции строение довольно скоро пойдет трещинами и начнет дымить в помещение.

Так выглядит угловой очаг «Аннушка»

Кладка углового камина из кирпича ведется согласно порядовкам в такой последовательности:

1. Из сухой кладочной смеси приготовьте глиняно-песчаный раствор, следуя инструкции на мешке. Выложите первый сплошной ряд кирпичей размерами 1020 х 1020 мм, имеющий форму квадратной площадки. Такой дизайн позволяет не размещать перед порталом предтопочный лист металла.
2. Уложите кирпичи второго яруса, начиная от дальнего угла площадки, чтобы сформировать треугольное основание очага 890 х 890 х 1260 мм. Для резки и стесывания камней используйте болгарку, оснащенную кругом по бетону.
3. В рядах 3—4 выкладывается ниша под складирование и сушку дров. Сверху она накрывается листом металла, уложенным на перемычку из уголка. Следующий 5-й ярус – сплошной, играет роль капитального перекрытия.
4. На 6 –м ряду формируется подовая часть топливника, состоящая из шамотного камня и обрамленная снаружи красным кирпичом. Дальше, вплоть до 13-го яруса, кладутся боковые и задние стенки топливной камеры. С 12-го ряда образуется каминный зуб, для чего огнеупорные камни задней стенки подрезаются наискосок и выдвигаются вперед (30 мм на каждом ряду).
5. На 13-м ярусе ставится горизонтальная перемычка портала из двух стальных уголков, развернутых полками друг к другу. С 14-го по 16-й ряд одновременно формируется перекрытие топки и каминный зуб.
6. Ряды 17—21 составляют стенки дымосборника, постепенно переходящего в прямоугольный канал, причем 18-й ярус делается с выступом кирпичей фронтальной части. Оставшиеся ряды 22—30 формируют дымоход с фигурными боковыми стенками. На 28-м ярусе установите задвижку.

Порядок строительства камина углового типа с романтическим названием «Аннушка» отображен в следующем видео:

https://youtube.com/watch?v=IMNsm39DF2k

Дымоходный канал, пересекающий деревянное перекрытие и конструкции кровли, необходимо класть с противопожарной разделкой (утолщение трубы в месте прохода). Верх дымохода выводится из подветренной зоны и поднимается на высоту, обеспечивающую нормальную тягу, что и отражено на схеме.

Виды каминов и способы их размещения

Камины классифицируются по трем параметрам – форме, виду портала и размеру топливника. При ширине портала менее 51 см камин считается малым, от 51 до 63 – средним, а все остальные устройства считаются большими.

Перед тем, как изготовить камин своими руками, нужно продумать его размещение, которое может выполняться следующим образом:

1. Центральное размещение. Довольно интересный, но не очень популярный вариант. Конечно, установленный прямо в центре комнаты своими руками камин выглядит интересно и достаточно необычно, но конструкция будет препятствовать свободному движению и отнимет существенную часть свободного пространства. Впрочем, желание максимально эффективно реализовать тепло от камина и создать интересный интерьер вполне может перевесить очевидные недостатки.
2. Размещение возле стены. Самая популярная схема расположения камина. Из плюсов такой схемы можно выделить хорошую теплоотдачу, экономию свободного пространства и возможность визуального отделения зоны отдыха от остальной площади комнаты. Единственный недостаток – при установке пристенного камина придется уделить максимум внимания теплоизоляции стен.
3. Угловое размещение. Довольно удобный вариант для маленьких комнат – для углового камина требуется совсем немного пространства. Несмотря на кажущуюся скромность, расположенный в углу камин будет очень хорошим дополнением к интерьеру помещения. Кроме того, порядовка такого камина очень проста, да и угловое размещение позволяет скрыть незначительные ошибки, допущенные при монтаже. Грамотное выполнение отделочных работ только поспособствует созданию приятного интерьера.

Решая, как правильно построить камин в доме с точки зрения его размещения, следует учитывать следующие рекомендации:

• Устанавливать камин прямо напротив входной двери крайне нежелательно – попадающий через нее холодный воздух помешает нормальной циркуляции разогретого воздуха;
• Если рядом с камином будет постоянно проходить сквозняк, то лучше поискать другое место для установки конструкции.

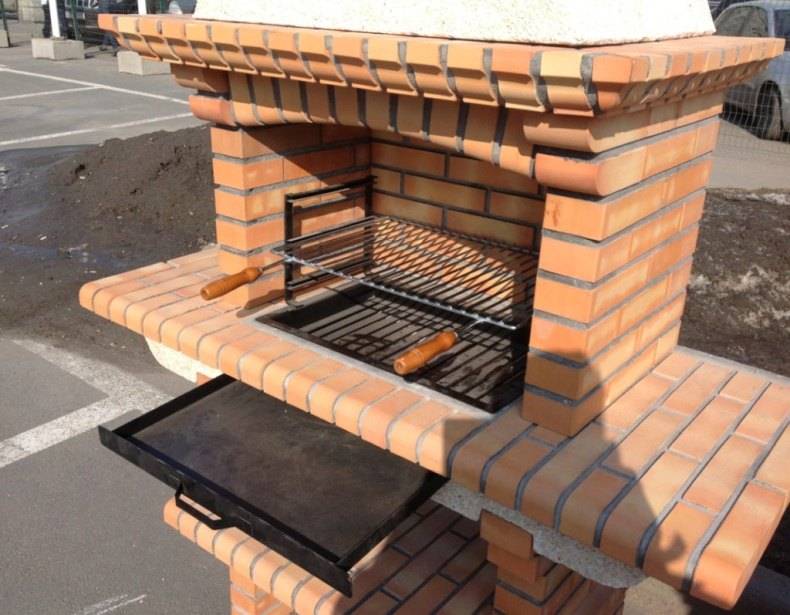

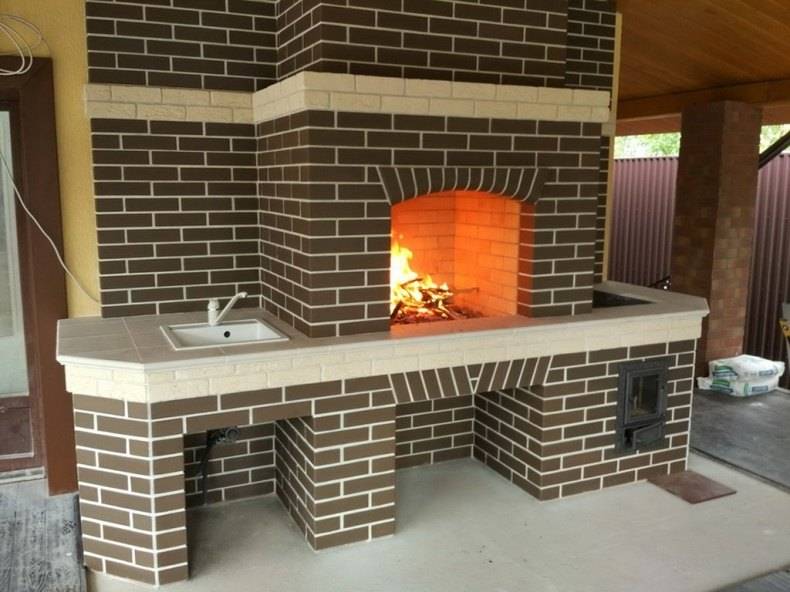

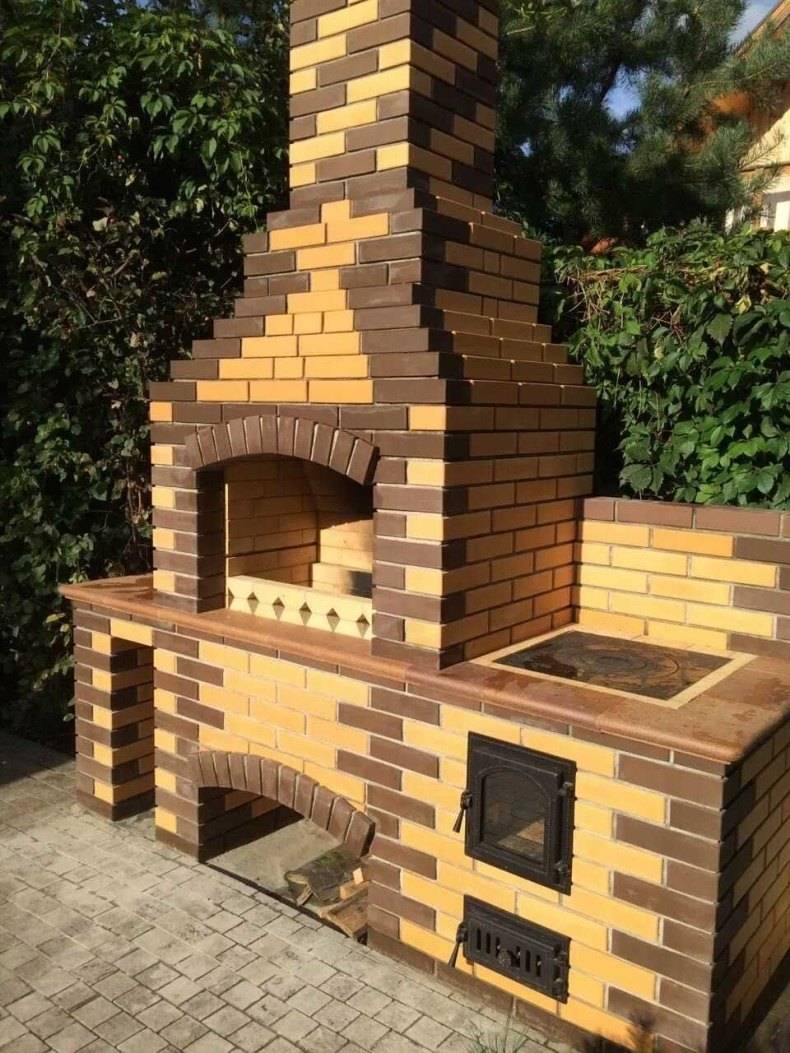

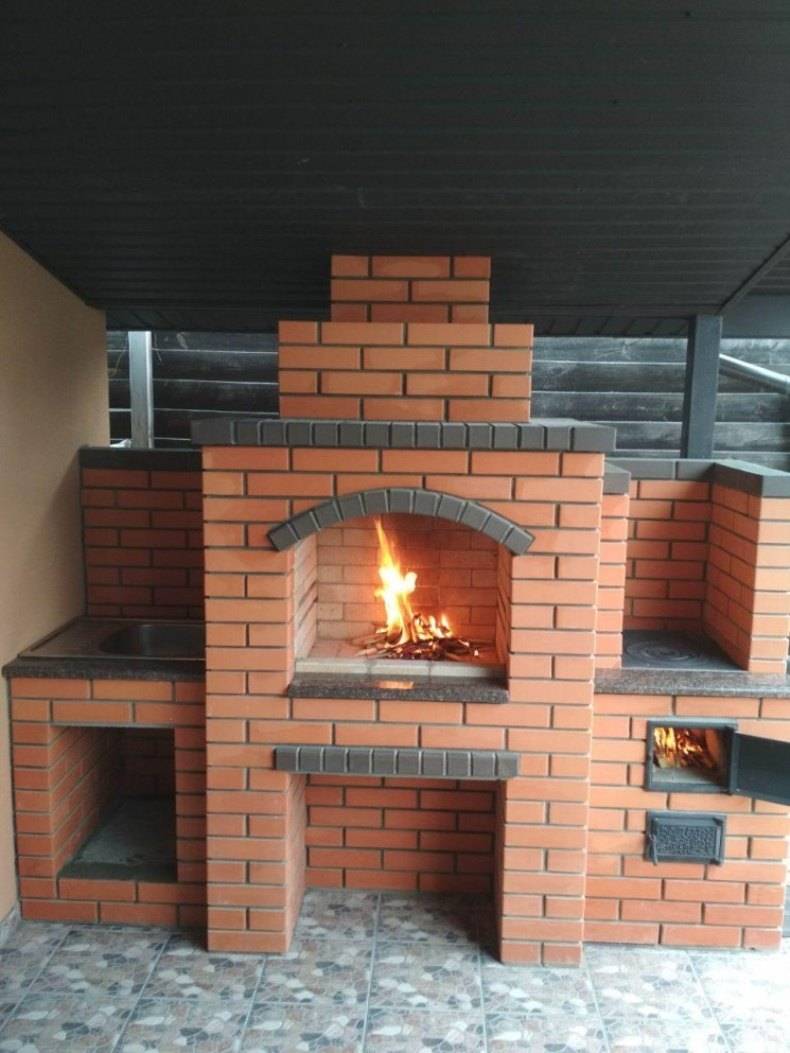

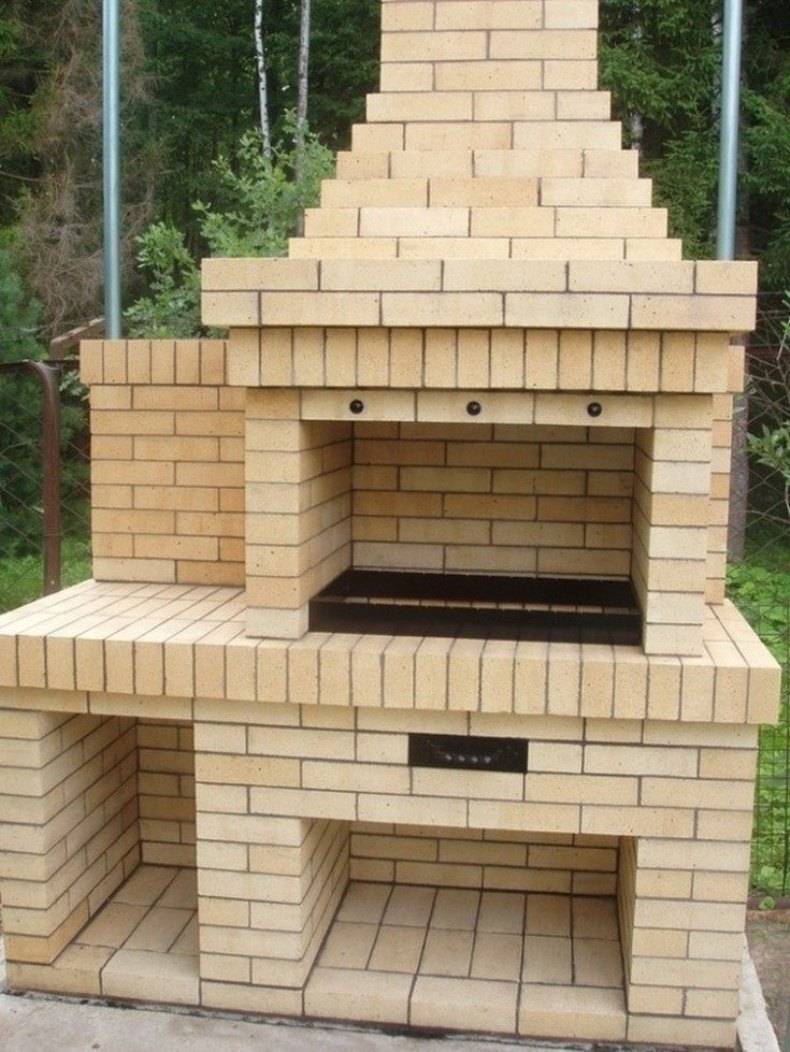

Камин-бабекю на участке

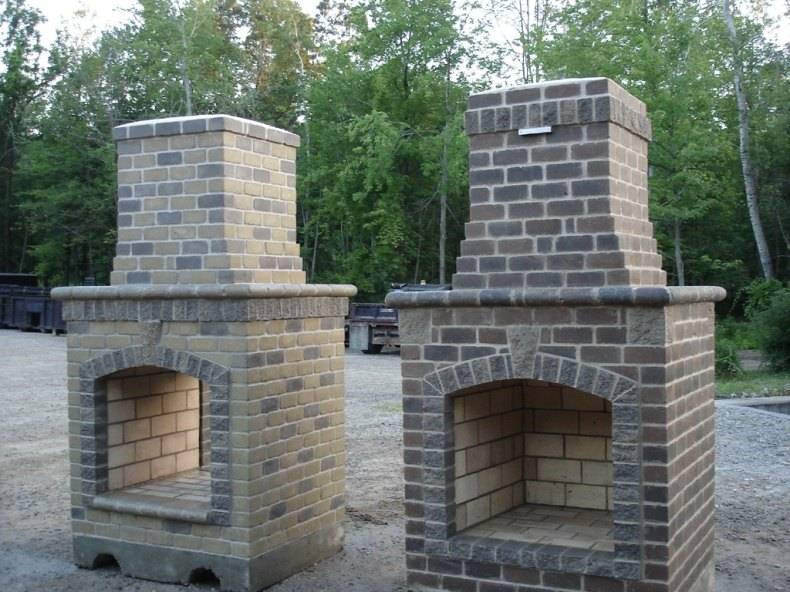

Из кирпича получаются прекрасные сооружения и вне дома. К уличным каминам относятся:

• Камины-барбекю;
• Декоративные;
• Передвижные.

Каждое из перечисленных устройств выполняет определенную функцию и имеет свои характерные особенности, которые при составлении чертежа придется учитывать.

• Камин-барбекю компактен, на нем можно готовить, а грамотно оформленный, он станет украшение участка.
• Сооружение является комплексным: как правило, оно состоит из топочной, поленницы, столешницы, умывальника и крыши, а это довольно выгодно для небольших земельных участков.
• Подобные объекты имеют боковые стенки, а значит готовить на них можно при любых погодных условиях. Бывают двух видов: передвижные и стационарные, правда под последний вариант придется закладывать фундамент.

Объекты можно использовать по прямому назначению – погреться у огня в прохладную погоду, – однако при серьезном похолодании они не рациональны из-за малой тепловой отдачи. Основной трудностью в возведении подобного камина будет не обустройство самого агрегата, а его декоративное оформление.

Передвижные камины являются самыми популярными в народе, так как построить их своими руками не составляет большого труда. Их преимущество в том, что обустройство специальной площадки не требуется, да и подгонять под окружающий ландшафт не имеет смысла.

Вот только хорошо погреться не получится: тепло возле камина присутствует до той поры, пока в топке горит огонь, после прогорания топлива сооружение очень быстро остывает.

Проекты мини-каминов из кирпича весьма популярны на форумах домашних мастеров.

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

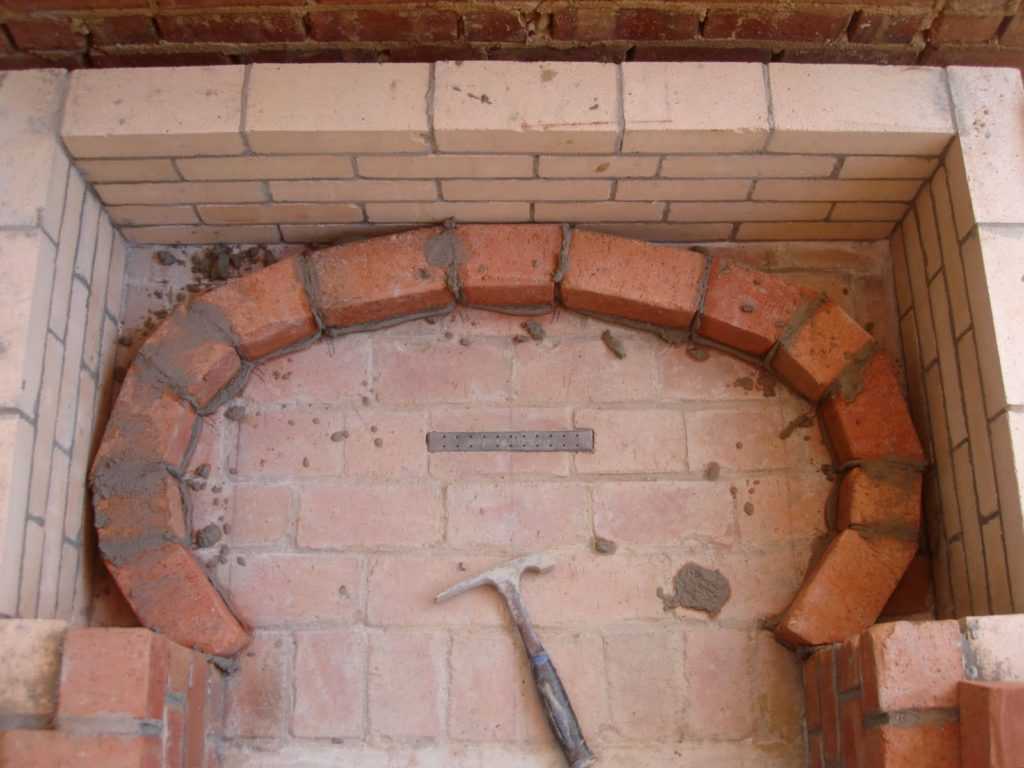

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

1. Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.

2. Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.

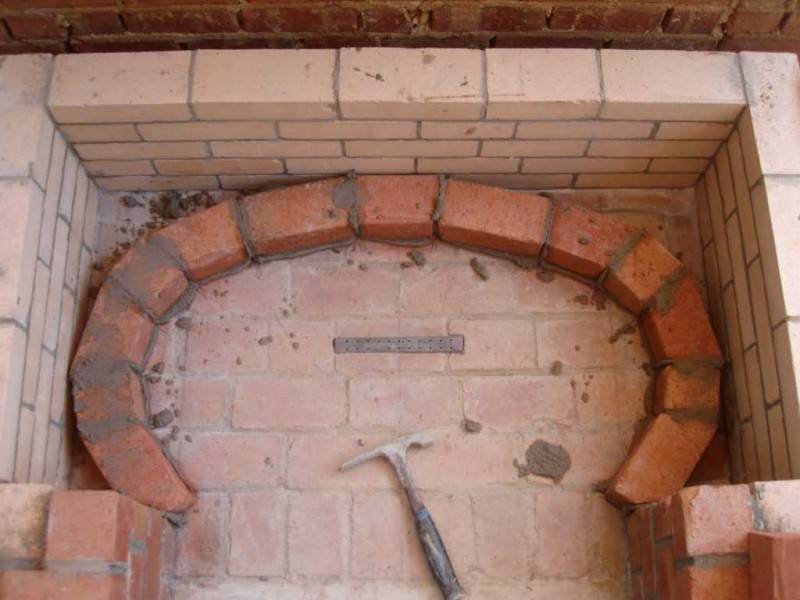

3. Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.





















4. Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.

5. Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.

6. Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.

7. выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.

Технические требования к устройству камина

• Фундамент выполняется так, чтобы он мог выдержать нагрузку от камина из кирпича. Маленькие очаги весят около 0,5 тонны, а крупные дают нагрузку, соизмеримую с тонной и более.
• Основание устраивается бетонным ленточного типа или делается из кирпича на строительном цементном растворе. В любом случае оно играет роль самостоятельной конструкции, которая не привязана к несущему основанию самого дома.
• Средняя высота фундамента под камин принимается в 30–40 см и не доходит до уровня чистого пола на высоту 10 см.
• Объем топочного пространства в камине зависит от объема комнаты и составляет ее пятидесятую часть. Глубина его зависит от принятой высоты и рассчитывается как третья часть или половина от этого размера. Чем мельче камин, тем больше тепла он будет отдавать в комнату. Но объемные показатели должны соблюдаться.
• Чтобы тепловые лучи лучше отражались и попадали в помещение, боковые стенки топочной разворачивают на небольшой угол наружу, а заднюю стенку наклоняют начиная с одной трети высоты.
• Требования пожарной безопасности регламентируют высоту основания топки, которое не должно быть от пола ниже 30 см. Эти же требования предусматривают крепление перед камином на полу листа из нержавеющей стали. Его ширина на 15 см больше переднего размера топочной камеры.
• В дымовой камере обязательно выкладывают выступ, называемый перевал, который препятствует попаданию сажи и искр в полость дымохода и возврата дыма в комнату.

Топочная камера включает следующие элементы

1. Основание для кладки дров.
2. Две боковые и одну заднюю стенки.
3. Камера сбора дыма.
4. Решетка колосников.
5. Дверца по проекту.
6. Заслонка-шибер.
7. Зольник внизу топки.

Требования к дымовой трубе

• Для улучшения тяги труба делается круглого сечения. Площадь ее отверстия зависит от площади нижнего основания топки и составляет 1/10–1/15 от этого размера.
• При выведении на наружную стену воздуховод не должен иметь более трех изменений направления.
• Труба, устанавливающаяся над топочной камерой, делается строго вертикальной, без изгибов, ее высота устанавливается от 5 м и выше. На всей протяженности проверяется вертикальность, нарушение которой может повлечь за собой задымление жилого пространства в будущем.

Камин из камня своими руками

Кладка фундамента камина

Ни один камин не состоит полностью из камня, без огнеупорных кирпичей не обойтись. Потребуется подготовить следующие материалы:

• огнеупорный кирпич,
• фундаментальный бутовый камень,
• портландцемент марки от М400,
• просеянный песок,
• щебень,
• строительная глина,
• облицовочный камень,
• элементы для монтажа портала, дымохода, решетки и другие аксессуары.

Кладка фундамента

Материалы, используемые для кладки печи и облицовки камина, имеют большой вес, поэтому требуется надежный самостоятельный фундамент. Камин из декоративного камня весит гораздо меньше. Площадь фундамента превышает нижнюю поверхность будущей конструкции, учитывается 15 см со всех сторон на облицовку. Котлован роется глубиной в 0,5 метра, засыпается щебнем и песчаной подушкой толщиной в 10 см, песок при этом смачивается водой для уплотнения.

Проверяется горизонтальный уровень подушки, после чего формируется опалубка и заливается цементно-песчаный раствор (в пропорции 1:3). Верхнюю плоскость требуется выровнять по уровню, которая в идеале должна быть ниже на 7 см поверхности полового покрытия. Фундамент накрывается полиэтиленом и в таком состоянии находится 4-7 дней, после чего строительные работы камина из камня своими руками продолжаются.

Кладка кирпича

Перед началом кладки камина под камень, на фундамент в два слоя стелется рубероид. Глину заранее заливают водой. И сильно загустевший раствор, разбавляется водой

Важно контролировать точное горизонтальное расположение рядов, начиная с первого. Кирпичи первого ряда кладутся на ребро, следующие плашмя

Перед использованием каждый кирпич смачивается водой. Эта манипуляция необходимо, чтобы кирпич не вытянул влагу из раствора.

Выбирать кирпич нужно как штучный материал, не стоит покупать его оптом гуртом, брак обязательно встретится. А класть такой материал в печь или дымоход нельзя.

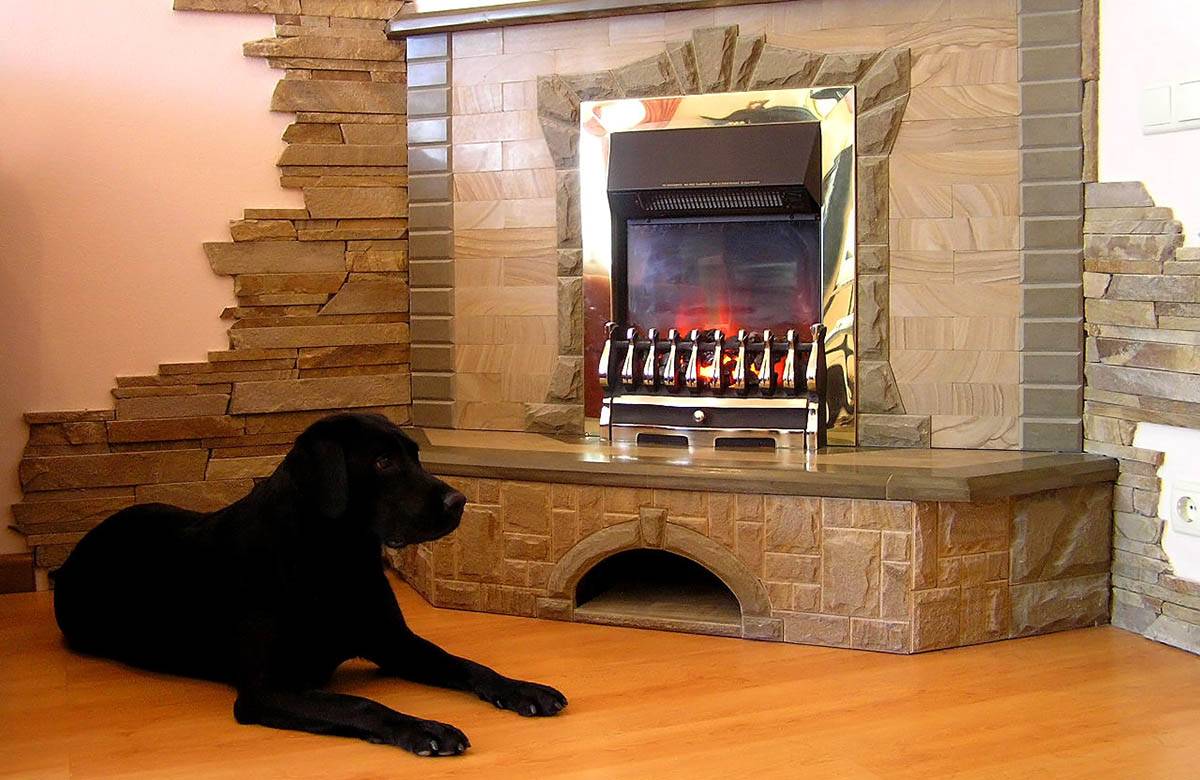

Отделка портала камина

Отделка камина камнем весьма трудоемкий процесс, но справиться с ним возможно, следуя инструкции:

• очищается тщательно кирпичная кладка,
• швы между кирпичами углубляются металлическим предметом с острым краем,
• вся подготовленная поверхность обтягивается арматурной сеткой (ячейки 5х5 см) и крепится гвоздиками.

Лучше иметь точную, соответствующую реальным размерам модель поверхности камина, желательно, нарисованную на полу и разложить камень. Каждый фрагмент нумеруется с изнаночной стороны, чтобы быстрее и легче разместить материал на подготовленной поверхности.

Облицовка камина камнем производится по направлению снизу вверх с нижнего угла. Следующим идет верхний горизонтальный ряд, после чего начинается работа с рядами в направлении слева-направо. Первым на каминную поверхность выкладывается самый толстый камень, чтобы понять какой толщины потребуется использовать клеящий раствор.

После завершения отделочных работ нужно оставить камин на 48 часов для полного высыхания раствора. По истечении этого времени затираются швы, чтобы камин из камня получил завершенный вид.

В условиях квартиры выложить печь камин каменный, топящийся дровами нельзя. Но можно создать неплохую декоративную имитацию вокруг электрокамина.

Виды камина, конфигурация и место расположения

Выше мы уже не раз упоминали о видах камина, поэтому не лишним будет познакомиться с ними. Самой распространенной классификацией рассматриваемых сооружений является разделение их в зависимости от варианта и месторасположения. Так выделяют пристенные, островные, угловые и встроенные камины.

Встроенные

Большая часть встроенного камина находится внутри стены. Топочная ниша и дымоход расположены там же. Это и является ключевой особенностью встроенной конструкции и одновременно его функциональным преимуществом.

Почему? Дело в том, что подобное сооружение может сразу несколько комнат. Ведь тепло будет отдавать не только центральная, но и внутристенная часть, обогревающая все прилегающие к ней поверхности.

Встроенный камин занимает сравнительно немного места в комнат,поэтому отлично подходит для компактных помещений.

Планируя расположение рассматриваемого типа камина, помните, что более практичным решением станет размещение его в стене, соединяющий комнаты, нежели с той, которая ограждает дом от улицы.

Встроенный камин

Пристенные

Сегодня пристенные модели пользуются большой популярностью. Их востребованность объясняется тем, что такие камины можно легко установить уже после завершения строительства жилища. Также подобным сооружением можно разделить пространство на зоны, организовав место для отдыха, визуально отделенное от оставшейся площади.

Пристенные камины бывают готовыми и возведенными своими руками. А еще они могут быть дровяными (угольными) или электрическими. Первый вариант актуален в случае самостоятельного строительства, а второй чаще характерен для покупных моделей.

Пристенный камин

Угловой камин и его уникальность

Из названия становится очевидным, что такой камин располагается в углу. Как правило, он имеет небольшие размеры. По крайней мере, так всегда кажется за счет его расположения. Последнее действительно крайне выгодно, ведь оно помогает сэкономить пространство. Да и смотрятся угловые модели достаточно выигрышно, а порой и необычно.

Еще один заметный плюс угловых каминов — не затратность отделки. Ведь облицовывать необходимо только переднюю часть. Боковые же в отделке не нуждаются в силу прилегания их к стенам.

Угловой камин

Островные

Главная особенность такого типа каминов заключается в их месторасположении: они устанавливаются в центре комнаты, акцентируя тем самым на себе особое внимание. Островные сооружения могут иметь какой угодно дизайн и изготавливаться из разных материалов

Это может быть кирпич, металл, бетон, камень.

Какими бывают схемы-порядовки

Вариантов схем очень много, можно выбрать подходящий к данному помещению, закупить нужные материалы и приступать к самостоятельному строительству каминов из кирпича.

Экономит площадь и выглядит стильно угловой камин. К его достоинствам можно отнести хорошие тепловые характеристики и экономию средств на строительных материалах. Их требуется для такой конструкции гораздо меньше, чем при возведении пристенных или островных вариантов. По габаритам он не велик — 100х100см. Материал наружных стенок — 200 штук керамического красного кирпича, топка — 100 штук огнеупорного.

Простой кирпичный камин для не опытных мастеров потребует совсем немного строительных материалов. Однако такое сооружение не только для красоты, им можно обогреть площадь в 35 кв. метров. По габаритам он 65х115 см., керамического кирпича нужно приобрести 245-255 штук. Так же следует подготовить 90-100 штук шамота, 2 мешка печной глины, 3-4 мешка песка, небольшое количество цемента. Нужно приобрести шиберную заслонку и металлический уголок.

Внушительный английский кирпичный камин своими руками хорошо установить в просторной гостиной. Чтобы справиться со строительством такого варианта, необходимы навыки каменщика, а так же тщательное следование схеме-порядовке.

Материалы, которые надо приобрести для английского камина:

300-320 штук красного керамического кирпича; 130-150 штук шамота; 2 мешка печной или огнеупорной кладочной смеси; 4 мешка обычного песка; 1 мешок цемента; 3 метровые узкие пластины из металла и уголок; шибер и прочистная дверка.

Если внимательно изучить изображение камина в разрезе, то можно понять принцип его устройства.

Кладка камина своими руками

На этом этапе один из важных вопросов – выбор составляющих для раствора. Цемент не подходит, поскольку от высокой температуры он рассыпается, и такая конструкция будет ненадежной.

Процедура кладки камина

Подготовка связующего раствора

Поэтому для кладки используется глина. Но если она будет слишком жирной или недостаточно насыщенной, то результат вашей работы покроется трещинами.

Пропорция компонентов раствора аналогична цементному: на 1 часть глины добавляют 3 части песка.

Из-за индивидуальных свойств глины, полученная масса проверяется экспериментально. Шарик приготовленного вами раствора бросьте на твердую поверхность и посмотрите на результат:

• если масса рассыпалась — добавьте глины;
• приобрела вид лепешки – увеличьте количество песка;
• форма почти не изменилась – состав оптимален.

Выбор материала для камина

Качество выполненных работ зависит в основном от того, как выбрать кирпич для камина. Обычно считают, что используется только термостойкий материал. Это мнение ошибочно, поскольку и обычный красный кирпич хорошо справляется с жаром.

Его проверяют, слегка ударив молотком, при этом должен издаваться тонкий звон. Также удостоверьтесь в отсутствии дефектов и наличии правильной формы и ровных поверхностей без сколов. Лучше пересматривать каждый перед укладкой – это застрахует от возможных неприятностей. Такая процедура не будет слишком долгой, ведь в среднем вам понадобится до полутысячи штук на все элементы.

Процедура кладки

Кладка камина из кирпича определяется его назначением:

• Если он строится для обогрева помещения, то топка размещается наиболее низко для того, чтобы пол прогревался.
• Когда конструкция будет служить декоративным элементом помещения, то она приподнимается над полом.
• Для готовки должны быть предусмотрены дополнительные конструктивные особенности проектирования.

Кладка камина начинается с фундамента. Он выкладывается сплошными рядами, которые чередуются: первый ряд ложится вдоль, второй – поперек и т. д. Количество рядов может быть от 3 до 6, в зависимости от назначения камина. Остальная часть, включая дымоход, выкладывается по бокам целым кирпичом, а спереди и сзади — в полкирпича.

Особое внимание обратите на противопожарную безопасность. Для изоляции фундамента от основной части дома проложите два слоя рубероида, между ними – глину, предварительно замоченную на 2-3 дня. Далее выстраивается поддувало — полость, в которую осыпаются угли

Над ним устанавливается специальная решетка из чугуна, которая поддерживает топливо. Для доступа к поддувалу в его лицевой стороне замуровывается дверка

Далее выстраивается поддувало — полость, в которую осыпаются угли. Над ним устанавливается специальная решетка из чугуна, которая поддерживает топливо. Для доступа к поддувалу в его лицевой стороне замуровывается дверка.

При выполнении топливной камеры учтите следующее:

1. Она делается в форме корыта, чтобы не выпадали дрова, пепел или угли. Для этого два ряда кирпича укладывается плашмя. После формируется полость топочной камеры.
2. Внутренность обложите огнеупорным кирпичом, как на фото.
3. На высоте 60 см от низа топки начинайте выполнять сужение внутреннего пространства. Уровень дымохода достигается с сужением до ширины в 12 см.
4. Верх задней стенки топки выполните в виде косого уступа, он предназначен отражать тепло от стены и направлять его в помещение. Такая конфигурация позволяет прогреваться фронтальной стороне.
5. При переходе к дымоходу, для управления тягой, установите задвижку – она препятствует выходу тепла наружу. При ее отсутствии камин плохо функционирует и проблематично разжигается.

Постоянно следите за углами, конструкцию связывайте, чтобы она была монолитной и ровной.

Постройка барбекю из кирпича: смета расходов

Одним из первых этапов воплощения проекта, является расчет материала, который понадобится для постройки печи. Садовые барбекю для дачи имеют множество схем, показывающих, как сделать то или иное сооружение, а к некотором из них приложена и порядовка. Вот по ней особенно удобно заранее определиться с объемом необходимого стройматериала.

Расчет количества обычного кирпича для сооружения печки с трубой (по рядам): 38+10,5+10,5+10,5+10,5+33+33,5+13+13+13+13+35+35+9+9+9+9+9+9+9+9+18+26+22+20+12+10+9+7+5+5 = 474,5 шт.

обычный красный кирпич 1 сорта — 474,5 шт.;

Расчет количества огнеупорного кирпича для выкладки топливника (начиная с 14 ряда): 7+7+7,5+7,5+7+7,5+7+3 = 53,5 шт.

• огнеупорный кирпич для создания топливника — 53,5 шт.;
• раствор бетона для заливки фундамента или его смесь из воды, песка, щебня, цемента в соотношении 4:4:4:1;
• металлическая труба 15-20 см в диаметре — 1 шт.;
• доска для формирования опалубки — 1 шт.;
• крупнозернистый песок — 17 кг;
• арматурная сетка — 2 м;
• листовой металл — 1 шт.;
• столешница — 1 шт.;
• решетка для печи для сбора углей — 1 шт.;
• силиконовый и термостойкий герметик для заделки трещин кладки — 1 тюбик;
• облицовочный материал.

До перехода к этапу строительства, проверьте есть ли в наличии инструменты:

• лопата;
• строительный уровень;
• веревка;
• рулетка;
• молоток.

Такие инструменты настолько просты, что для их использования сложно подобрать альтернативу.

Внимание! При возведении печи вам понадобятся половинки кирпичей — их можно сделать с помощью шлифовальной машинки
