Канализация своими руками: схемы и процесс монтажа в частном доме

Предварительные расчеты и проектирование

Реализация планов без расчетов – деньги на ветер. Если система не будет справляться с возложенной на нее владельцем функцией, не стоит вообще браться за ее сооружение, а слишком мощная ливневая канализация частного дома «съест» много финансовых средств.

Требующиеся для расчетов сведения

  • Данные об усредненном количестве осадков, зафиксированных метеорологами в конкретной местности. Найти их можно в СНиПе 2.04.03-85.
  • Периодичность дождей, мощность снегового покрова, необходимая для тех, кто планирует использование системы и для отвода талой воды.
  • Площадь стока. Для точечной разновидности это площадь кровли. Причем не полная величина, а значение ее проекции в плоскости. Для линейной системы площадью стока будет сумма площадей всех обрабатываемых объектов.
  • Физико-механические характеристики грунтов, имеющихся на участке.
  • Наличие и месторасположение имеющихся уже на участке проложенных под землей коммуникаций.

Вычисление объема отводимых стоков

Приведенные выше точные величины количества и интенсивности осадков – результат многолетних исследований физических явлений в атмосфере данной местности. Их найти можно в СНиПе или получить в местной метеослужбе. Дальнейшие вычисления производятся по формуле.

Формула для расчетов расхода атмосферной воды, а также используемые в вычислениях постоянные величины и переменные

Поправочный коэффициент, применяемый в данной формуле:

  • 0,4 для покрытых щебенкой территорий;
  • 0,85 для забетонированных площадок;
  • 0,95 для заасфальтированных участков и дорожек;
  • 1,0 для крыш.

Получили значение объема, затем по таблицам действующего СНиПа определяется требующийся диаметр трубопровода.

Глубина прокладки каналов

Проложить лотки или каналы из труб нужно на той глубине, на которой они обычно укладываются в данном регионе. Точное значение можно выяснить в строительной организации или поинтересоваться у соседей, обустроивших уже свой участок ливневкой. В средней полосе систему отвода дождевых стоков устраивают обычно на глубине 0,3 метра, если диаметр трубопровода или открытых лотков не будет более 50 см. Лотки и трубы с более крупными размерами заглубляют на 0,7 м.

Если на территории уже проложена система дренажа, ливневку располагают выше

Дороговизна земляных работ обычно не стимулирует желание заказчиков профессионального монтажа сильно углубляться в землю. Даже если решено выполнить устройство ливневой канализации своими руками, смысла ее слишком глубоко зарывать нет. Нет резона устанавливать коллекторы и смотровые колодцы ниже уровня сезонного промерзания, как велят ГОСТы. Их можно расположить выше, утеплив теплоизоляционным материалом — геотекстилем и слоем щебня, защищающим сеть от промерзания. За счет незначительного заглубления ощутимо снижается трудоемкость работ.

Утепление ливневой канализации в случае незначительного заглубления выполняется из прослойки геотекстиля и слоя щебня, благодаря защите каналов от промерзания можно ощутимо сэкономить на земляных работах

Однако не нужно забывать о том, что каналы к устройствам сбора и очистки должны подводиться под углом. Значит, уровень места ввода в коллекторный колодец должно быть ниже уровня лотка или трубы, отходящей от дождеприемника. Чтобы точно рассчитать глубину их установки нужно вычертить план участка и с учетом уклона каналов все подсчитать.

Схема устройства ливневки, каналы которой уложены ниже глубины промерзания, изоляционный геотекстиль защищает в этом случае от агрессии грунтовых вод

Стандарты и нормы уклонов

ГОСТом регламентирован минимальный уклон для труб со 150-миллиметровым диаметром 0,008 (величина наклона в мм/м). Трубы, имеющие в сечение 200 мм укладывают под углом 0,007. В зависимости от условий участка уклоны труб могут слегка изменяться. Самый большой уклон 0,02 в зоне присоединения канала к дождеприемнику, так как в этом месте необходимо увеличение скорости самотека воды. Перед пескоуловителями скорость течения должна замедляться для того, чтобы взвешенные частицы могли «осесть», угол наклона там наименьший.

Устройства для сбора воды в системах конвертного типа с дождеприемниками-воронками устанавливают в точках пересечения уклонов.

Что такое система ливневой канализации частного дома и какой она бывает?

В регионах с большим количеством осадков необходимо куда-то отводить дождевые и талые воды. Если этого не делать, постепенно разрушаются дорожки, земля во дворе раскисает, а потом долго высыхает. Если еще и не сделать отмостку вокруг дома, дождевые воды подмоют и постепенно разрушат фундамент. В общем, ливневая канализация в частном доме — залог долголетия вашего дома, порядка и опрятного внешнего вида на вашем участке. Этот вид инженерных систем называют еще ливневка или дождевая канализация.

Устройство ливневой канализации

Состав системы такой:

  • Системы водостоков на крыше. Это закрепленные вдоль скосов водосточные желоба, в которые собираются осадки с крыши. Вниз они стекают через установленные воронки и водосточные трубы.
  • Некоторого количества приемников осадков на грунте (приемных воронок, дождеприемников, линейных водоотводов, пескоуловителей). Они расставляются так, чтобы максимально эффективно принять осадки. Обычно точечные приемники или воронки ставят под водосточными трубами, несколько приемников ставят на бетонированных, асфальтированных площадках, там, где уложена тротуарная плитка. Линейные приемники ставят вдоль дорожек, а чтобы вода нормально стекала, покрытие укладывают с небольшим уклоном.
  • Система хранения, перераспределения или сброса осадков.

    Где какие части устанавливают

Куда девать воду?

Больше всего вопросов возникает с тем, куда девать стремительно прибивающие осадки. Во-первых, ливневая канализация в частном доме может стать поставщиком воды для полива. Для этого все трубы системы сводятся в большую емкость или несколько емкостей, а от туда уже, при помощи насоса, могут перекачиваться в систему полива.

Пример сброса дождевой воды на грунт

Во-вторых, если поливать нечего или некуда девать такой объем жидкости, можно отводить ливневые воды в централизованную канализацию, сточную канаву, расположенный вблизи водоем. Если эти возможности реализовать нельзя, устраивают систему сброса воды в грунт. Это перфорированные пластиковые трубы, закопанные ниже уровня грунта.

Типы и их особенности

Ливневая канализация в частном доме может быть трех типов:

  • Подземной. Все части системы находятся ниже уровня грунта. С точки зрения эстетики это отлично, но  требует большого объема земельных работ и достаточно больших вложений средств. Оборудовать такую систему можно при строительстве или полной переделке участка. Бывают они двух типов — промерзающие и нет. Промерзающие зимой и ранней весной не работают, зато их устройство проще — глубина залегания обычно — менее метра (минимум — 30 см). Для незамерзающих ливневок требуется укладка труб ниже глубины промерзания грунтов. Для каждого региона она своя, для Средней Полосы России — порядка 150-170 см. Плюсы и минусы понятны сразу — большой объем земельных работ, и следовательно, высокая их стоимость.

    Ливневая канализация в частном доме: скрытый (подземный) тип

  • Надземной. Ливневки такого типа — водоотводящие желоба в покрытии, по которым вода стекает в какое-то определенное место или выводится в сад/огород.

    Простейшая ливневка открытого типа

  • Смешанная. Часть дождевой канализации делают в грунте, часть — сверху. Оптимальный вариант и по расходам и по внешнему виду, и по количеству требуемых средств.

В каждом конкретном случае приходится проектировать свою собственную схему — единого рецепта нет. У каждого свой участок с его особенностями: впитывающей способностью грунта, рельефом, застройкой, планировкой.

Что точно надо сделать — отвести воду подальше от дома. Сделать это можно так, как на фото выше — установив в дорожке желоба и сливая воду на газон. Но это — только один из множества вариантов. Второе место, откуда желательно отвести воды — обширная вымощенная площадка. Как правило, тут образуются большие лужи, с которыми бороться трудно. Решить проблему можно сделав одну или несколько точек сбора воды — поставить точечные дождеприемники и отвести воду по одному из рецептов.

Как правильно сделать?

Монтаж наружной части ливневки начинается с ее установки на фасаде здания и кровле. В первую очередь необходимо произвести подготовительные работы к установке водосточного желоба. Для этого необходимо закрепить крюк.

Укладка желоба должна быть выполнена под уклоном в одну сторону. В среднем на 6 метров достаточно сделать уклон 25–30 мм. Этого будет хватать, чтобы спад воды был хорошим. Плюс ко всему крепежный крюк не должен препятствовать свободному сходу снега. Поэтому по направлению ската кровли край крюка должен быть ниже.

Для стыковки водосточного желоба обязательно используется соединитель. На нем имеется специальная защелка и резиновый уплотнитель. В самой верхней точке с торца устанавливается заглушка. Вся стекающая вода по желобу должна попадать в канадку и воронку. Через них все осадки попадают в трубопровод.

Исходя от вылета кровли от фасада, для соединения воронки с вертикальной трубой используются колена. Если кровля четырехскатная, то для соединения желоба по углам устанавливается тройник.

Что касается пристенной части водостока, то для крепления трубы используется кронштейн и держатель. От стены водосток должен располагаться в районе 50 мм. В верхней части трубы также устанавливается колено под углом 45 градусов и не забыть про воронку. Когда труба на стене закреплена, необходимо измерить расстояние от одного колена к другому. Также учтите, что она должна входить в оба звена на 80 мм. Значит, к фактическому расстоянию между колен необходимо добавить 160 мм.

От здания необходимо организовать водоотвод. Выход нижнего колена должен располагаться на некотором расстоянии от фундамента. В земле прокладывается отвод трубы от здания. Именно в нее и должны попадать все стоки. Для этого устанавливается приемник.

Все наземные наружные работы начинаются с копки траншей. В процессе рытья котлована необходимо сразу организовать уклон. Наклон магистрали должен составлять 10 мм на метр погонный, это максимальный показатель. Этого будет достаточно, чтобы трубопровод не заилился

Не менее важно определить и глубину укладки трубы. Особенность такой системы сводится к тому, что вода внутри не застаивается, а стекает

Поэтому не стоит бояться промерзания. Однако важно подумать о механическом воздействии. Например, если водосток будет проходить в месте, где передвигается транспорт, то глубина залегания должна быть соответствующей. Поэтому можно ориентироваться на глубину в 70 см.

В процессе укладки необходимо постоянно проверять уровень. На дне канавы изготавливается песчаная подушка. Это исключит проседание трубы, а резиновые уплотнители сделают соединение герметичным. Более того, подушку из песка и щебня следует утрамбовать. Если почва преобладает камнями, то из траншеи их следует полностью удалить. Если соединение будет негерметичным, то осушения земли достичь не получится.

Если в вашей местности выпадает много снега, то необходимо правильно рассчитать диаметр трубы, так как при оттаивании снега объем осадков будет очень большой. Созданный водосток должен успешно справляться как с минимальными осадками, так и с обильными. Во многом особенность устройства дренирования будет формироваться исходя из рельефа. Если есть природный грунтовый уклон, то необходимо использовать его. Для сбора всех осадков можно вырыть яму, а в нее установить бочку. Эту воду можно использовать для технических нужд, полить сад, огорода на даче.

Классификация по сбору стоков

Устройство ливневой канализации делится на два метода сбора воды: точечная и линейная.


Точечная ливневка

Точечная система ливневки. В такую систему входят дождеприемники. Они монтируются под желобами наружных и внутренних водостоков. Каждый отдельный приемник под землей соединяется в общую магистраль. Дождеприемник оборудуется решеткой и пескоуловителем. Это предотвращает попадание в магистраль мусора, растительных остатков и других взвешенных частиц почвы.

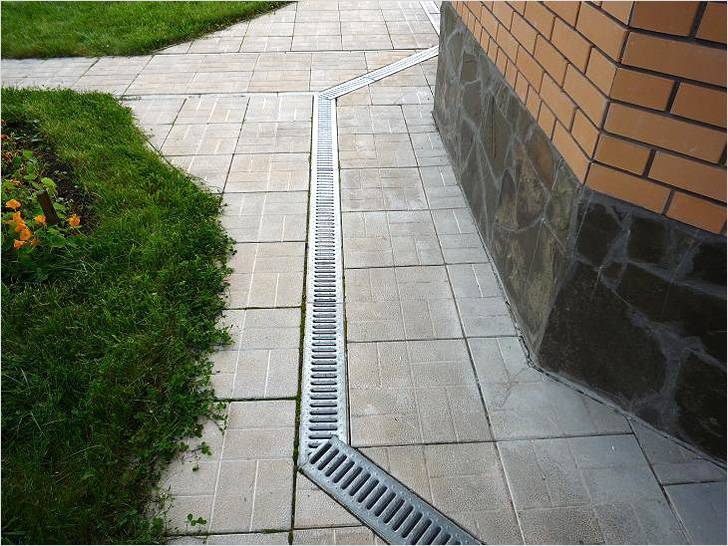

Линейная система

Линейная система ливневки. В этом случае ливневка представляет собой сеть каналов, которые проложены под землей или слегка углублены в траншее. Те лотки, которые проложены открытым методом дополнительно оборудуются пескоуловителем, а также оснащаются решетками. Линейная ливневка отличается от точечной тем, что собирает воду не только с крыши, но и с прилегающей к дому территории. Именно такую систему используют для больших площадей.

Итак, исходя из размера прилегающей территории, вам необходимо определиться с одним из типов системы. Хотя это неосновной фактор, который необходимо учитывать при выборе метода сборы воды. Уже на этом этапе следует вести подготовительные работы.

Монтаж вентиляционной шахты

Наличие качественной вентиляции для канализационного трубопровода является обязательным, чтобы происходило выравнивание отрицательного давления внутри системы канализации.

В различных ситуациях может использоваться два вида вентиляционных шахт:

  • Фановая труба, которая представляет собой продолжение центрального стояка. Такую шахту выводят на крышу, на самую высокую точку. Расстояние выступающей над уровнем крыши части должно составлять 50 см для образования достаточной тяги. На верхнюю часть трубы монтируют дефлектор, предотвращающий попадание влаги внутрь фановой трубы.
  • Второй вариант вытяжной системы – это воздушный клапан, который размещают непосредственно в помещении. Клапан имеет встроенную резиновую мембрану, пропускающую воздух только в одном направлении.

Если дом имеет два яруса, клапан располагают на втором этаже для наиболее качественной вентиляции канализационной системы.

Глубина прокладки каналов

Проектирование

Прокладывать лотки следует на глубине, требуемой в вашей местности. Например, это может быть глубина в 300 мм. Если трубопровод или открытые лотки достаточно велики, тогда потребуется их проложить на глубине 500 мм. Более крупных размеров каналы необходимо будет заглубить до 700 мм.

Если вы хотите сократить трудозатраты, то не стоит слишком углубляться в землю. Более того, не стоит устанавливать коллектор ниже уровня промерзания земли. Соответственно если коллектор будет поднят максимально высоко, тогда и каналы не нужно будет слишком углублять. Чтобы коллектор в зимнее время не замерз его можно утеплить теплоизоляционным материалом. Соответственно если вы делаете ливневку, то вам значительно меньше придется копать траншеи. В то же время не стоит злоупотреблять этим допуском. Каналы должны иметь достаточный уклон, чтобы вода хорошо стекала. Поэтому коллектор в любом случае будет расположен ниже дождеприемника. Именно в этом случае и пригодится проект, который позволит точно рассчитать требуемый уклон магистрали.

Однокамерный септик: преимущества и недостатки

Многих домовладельцев интересует вопрос о том, как устанавливается канализация своими руками в частном доме при использовании в ее конструкции однокамерного септика. Это по сути тот же самый колодец, только дно в нем засыпано щебнем. При этом толщина засыпки не должна превышать 30 см. Сверху на щебень насыпается песок. Он должен быть обязательно крупнозернистым. Слой крупнозернистого песка должен также составлять 30 см.

Благодаря такой несложной конструкции сточные воды, которые попадают из труб в данный колодец проходят двухступенчатую очистку. Благодаря слою щебня и песка они очищаются примерно на 50% от находящихся в воде загрязнений. Эту конструкцию чаще всего применяют в загородных домах и на дачах.

Но опять-таки,  здесь есть та же  проблема, что и с выгребной ямой. Если стоков слишком много, то не стоит делать подобные сооружения. Сточные воды не будут успевать очищаться полностью и, соответственно, будут проникать в грунт в загрязненном виде. Еще следует помнить о том, что периодически нужно менять этот щебень и песок. Причем, периодичность замены напрямую зависит от количества этих самых стоков.

Как видим, правила довольно простые. И если их строго соблюдать, то удастся построить качественную и современную канализационную систему. А самое приятное заключается в том, что она будет сделана собственными руками

А это уже не маловажно

Но все-таки, если хозяин дома не обладает достаточными знаниями по монтажу труб и других необходимых конструкций, то лучше воспользоваться услугами профессионального специалиста. Как вариант, можно изучить подробное видео о том, как правильно делать разводку труб и чем именно они соединяются между собой и непосредственно с сантехническим оборудованием.

Что вы думаете по этому поводу?

, нам важно Ваше мнение

Подготовка к монтажу и прокладка системы своими руками

Материалы, используемые в процессе выполнения работ, должны быть водоустойчивыми и антикоррозийными. Гофрированные трубы для такой канализации не подходят, поэтому применять их нет смысла из-за скорого засорения. Не следует использовать сложные схемы, определяя месторасположение труб. Прокладывая трубы, не следует делать дополнительные разводки и повороты. Соединения конструктивных элементов должны быть герметичными. Подготовив схему монтажа, необходимо сделать подсчет метража труб и других требуемых элементов. Защита системы и качественная прочистка ливневой канализации предполагает устройство двух колодцев дополнительно. Чистка труб производится металлическим тросом.

Технология установки желобов на крышу дома является следующей:

  1. Подготовить специальные отверстия для монтажа дождеприемников.
  2. Установить элементы с последующей герметизацией всех стыков.
  3. Установить трубы для стекания по ним воды.
  4. Укрепить все устройства и элементы хомутами к крыше и стенам строения.

Инструкция по монтажу ливневой канализации закрытого типа

Монтаж ливневой канализации в грунт.

С целью обустройства закрытой системы ливневой канализации придерживаются следующих действий:

  • утвердив схему монтажа, делают разметку территории с помощью обозначений предварительных мест установки канализации;
  • выкапывают ямы, утрамбовывая их дно и засыпая его песком на 15 — 20 см;
  • утепляют траншеи геотекстилем, если есть необходимость;
  • подготавливают котлован для коллектора, выкопав яму и залив ее бетоном с помощью металлических колец или пластиковой емкости.

Для создания котлована можно использовать заводской колодец, помещенный в подготовленную яму. Для облегчения работы используются пластиковые трубы и фитинги. В траншеи, вырытые заранее, производят укладку труб. Затем они соединяются с лотками и коллектором. Располагать смотровой колодец следует на каждые 5 м канализации. В местах, где отсутствует водоприемник, выполняется устройство желоба, прикрываемого решеткой. Очиститель песка должен быть расположен между желобом и лотком. Это обеспечивает стекание в систему очищенной воды.

Когда вся система уже собрана, то можно приступать к ее тестированию. Это позволит выявить работоспособность конструкции. Во все водоприемные колодцы, которые установлены, выливают по 10 л воды. Далее необходимо определить то, с какой скоростью выходит вода из системы и в каком количестве. При достаточно быстрой скорости объем вытекающей воды сравняется с объемом втекающей. Это означает, что система была собрана качественно и все работы выполнены правильно. В дальнейшем она будет функционировать верно.

Ливневые решетки: виды и назначение

Ливневые решетки неотъемлемая часть дождевой канализации. Их функция – защищать лотки от попадания крупного мусора, засоряющего систему. Также они обеспечивают безопасность людей и автомобилей от попадания в водоотводящие желоба. Эстетичный вид решеток придает системе законченный декоративный облик, их устанавливают на дождеприемники, лотки и пескоулавливатели.

Материалы для решеток

Чугун – устойчив к агрессивной среде и коррозии. Конструкции из чугуна устанавливают на бетонные и металлические лотки. Прочные и долговечные элементы устанавливают на оживленных трассах, промышленных объектах, в аэропортах. Решетки могут отливаться нестандартного размера и иметь индивидуальный рисунок. Для таких конструкций используется серый чугун, их стоимость выше, чем у стандартных изделий.

Пластиковые решетки используются для участков с полимерными лотками. Благодаря ребрам жесткости конструкция обладает прочностью и долговечностью. Она проста в монтаже и имеет доступную стоимость.

Стальная конструкция для ливневки изготавливается из нержавейки. Она отличается привлекательным видом, легко монтируется с помощью защелок, устойчива к коррозии и долговечна. Высокая прочность элемента позволяет установку в пешеходных зонах, на тротуарах, на территории загородных участков.

Чугунная решетка для дождеприемника

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

  • Керамики
  • Асбестоцемента
  • Пластика
  • Стали
  • Чугуна

Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

  • Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
  • Прочность. Трубы хорошо переносят статическое давление и удары.
  • Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
  • Высокая устойчивость к перепадам температур.
  • Хорошо переносят небольшое внутреннее давление.
  • Имеют высокую коррозионную стойкость и гидроизоляцию.
  • Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

  • Высокую стоимость.
  • Немалый вес.
  • Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
  • Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

  • Высокая прочность к повреждениям и механическим воздействиям.
  • Отлично справляются с резкими перепадами температур.
  • Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
  • Изготовляются из нескольких марок стали.

Недостатками являются:

  • Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
  • Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
  • Высокая цена.
  • Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

  • Длительность эксплуатации.
  • Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
  • Стойкость к резким температурным изменениям.
  • Великолепная гидроизоляция.

Недостатки:

  • Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
  • Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

  • Небольшой вес.
  • Великолепная гидроизоляция.
  • Длительный срок использования (при условии правильной эксплуатации и установки).
  • Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
  • Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

  • Приемлемая цена.
  • Широкий ассортимент.
  • Приемлемая прочность.
  • Стойкость к химически активным веществам.
  • Полное отсутствие коррозии.
  • Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
  • Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
  • Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

Начинаем монтаж с ливневки на крыше

Схема системы водостока

На крыше оборудование устанавливается вдоль желоба, который будет выполнять сбор всей воды с крыши. Если ваш бюджет позволяет, то желоба можно купить готовыми с комплектом крепежей. Если нет, тогда можно сделать собственными силами. Например, распилив трубу вдоль пополам. Трубы для желоба могут быть полимерными, асбестовыми и стальные. Если на вашей территории сильные ветра и ливни, тогда лучше всего установить металлические желоба.

Чтобы определить размер желоба, нужно осуществить вычисления в соответствии со СНИПом. Чтобы отводить воду, а также предотвратить забивание водосточных труб рекомендуется установить специальные воронки. Каждая воронка дополнительно оборудуется защитной решеткой или специальным колпаком.

При монтаже необходимо проследить за тем, чтобы примыкание воронки к крыше было герметичным. Для этого использование болтов будет недостаточным. Дополнительно можно использовать мастику или гидроизолирующий материал. Также есть опасность появление завихрений. Чтобы их не допустить, используется струевыпрямитель. Итак, от воронки вдоль всей стены вниз прокладывается труба, где вода попадает в дождеприемник.

Что входит в схему ливневки?

Схема ливневой канализации предполагает такие следующие элементы ливневой канализации:

  1. Воронка для приема ассенизационных стоков (водоприемники ливневой канализации) – специальная деталь, которая устанавливается рядом с водосточными трубами, водопроводными кранами, которые монтируются на улицах и возле частных участков.
  2. Лотки для ливневой канализации для сбора дождевых и талых вод – устанавливаются там, где отсутствуют водосточные трубы, а также рядом с дорожками и асфальтированными площадками.
  3. Трубопровод, отводящий воду.
  4. Принимающий коллектор, кювет или водоем, в которые сбрасываются бытовые сточные воды.
  5. Воронки и поддоны, которые собирают воду.
  6. Желоба, которые транспортируют воду к пескоуловителям, которые фильтруют стоки на наличие песка, грунта, растительных волокон и мусора.
  7. Смотровой колодец, посредством которого можно проконтролировать работу ливневки.

Данные элементы устанавливаются в единую систему, работающую по линейному или по точечному принципу.  Точечный принцип предполагает использование дождеприемников, которые устанавливаются под внутренними и наружными водостоками и соединяются с общей магистралью. Воронка, которая принимает дождевые и талые сточные воды, накрывается сверху специальной сеткой для фильтрации. Также есть внутренняя корзина, которая собирает мусор.

Для чего нужна ливневая канализация

Главное назначение ливневой или дождевой канализации – отведение лишней влаги с территории вокруг дома.

Такая ливневка вокруг дома состоит из водопроводных труб, фильтрующих элементов и различных приспособлений, с помощью которых, помимо отведения влаги,  возможно выполнение следующих функций:

  • Организация полива насаждений на дачном или приусадебном участке с целью положительного воздействия на рост растений талой воды.
  • Продление срока эксплуатации основного строения на участке, повышение прочностных характеристик фундамента. Это объясняется тем, что обустроенная система отведения влаги предотвращает подтопление фундамента дома, следовательно, снижает риск образования вредных грибков и плесени.
  • Качественное очищение талой и дождевой воды от мелких песчинок и других примесей.
  • Сохранение надлежащего внешнего вида тротуаров из плитки и асфальтовых покрытий, на которые разрушительно воздействуют потоки воды от таяния снега и обильных осадков.
  • Снижение риска затопления подвального помещения или цокольного этажа.
  • Препятствие образованию луж и грязи на участке после выпадения осадков.

Технические средства, материалы

Для создания любой канализационной системы вам понадобятся строительные материалы и инструменты. Ниже представлены самые необходимые.

Краткий список материалов:

  • канализационные трубы. Виды труб более подробно рассмотрены в следующем параграфе
  • соединительные элементы (переходники, гофрированные трубы, уголки). При помощи данных средств подключают унитазы, раковины, другие сантехнические приборы к сливу или системе подачи воды
  • герметизирующее средство. Можно применять герметики на силиконовой основе
  • смесь для цемента. Особенно пригодится при обустройстве внешней канализации
  • песок
  • лопаты. Лопаты пригодятся на весь период работ, от первичной разметки до рытья котлована под колодец
  • ведра
  • острый нож
  • ключи, отвертки
  • труборез (ножовка с тонкими зубьями)
  • хомуты для крепления. При монтаже внутренней канализации хомуты незаменимы
  • рулетка
  • уровень

Трехсекционный септик

 Устройство капельного полива в теплице своими руками: из бочки, пластиковой бутылки и даже автоматической системы. Для томатов и других культур (Фото & Видео)+Отзывы

Электрические инструменты, которые могут пригодиться:

  • болгарка. Применяют для резки металла. Если при строительстве будут применяться металлические трубы, нужного размера можно добиться, обрезав их
  • перфоратор. Коммуникации внутри дома будут проходить через стены и напольное покрытие. Отверстия в них можно сделать при помощи перфоратора
  • шуруповёрт. Трубы нужно будет крепить к стенам

Набор инструментов, необходимых материалов сильно зависит от объема работ, выбранного тип канализации. Но вышеперечисленные, как правило, применяются всегда.

Вы определили тип системы отведения стоков, запаслись нужным инструментом, можно переходить строительству. Начнем с внутридомовых коммуникаций.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
