Колодец для скважины — фотоотчет от пользователя: делаем своими руками с фото отчетом

Оформление кольца колодца своими руками

Создавая открытые домики на колодцы своими руками остаются видны части бетонных колец мрачного серого цвета. Их необходимо эстетически оформить, предать привлекательный вид.

Отделка камнем

Наиболее популярным и простым вариантом оформить такие домики для колодцев является применение отделки из камня. Существует несколько вариантов:

  • Использование декоративной плитки, которая легко крепится к бетонному покрытию при помощи специальных растворов. Это позволит предать красивый вид всей конструкции и станет окончательным штрихом завершения работы.
  • Можно использовать элементы пластика в сочетании с декоративной ковкой металлического квадрата.
  • Превосходным решением будет отделка декоративным камнем, либо использование природного камня небольших размеров.

Вариантов огромное количество, колодцы и их домики превосходно смотрятся в любом исполнении. Все зависит от фантазии мастера или владельца колодца. Это замечательный повод проявить собственный стиль, создать уникальный дизайн, который будет ежедневно радовать своей красотой и убережет кольцо от преждевременного разрушения!

Септик колодец своими руками что это такое и виды

Обустройство индивидуальной системы канализации на частном участке подразумевает не только прокладку труб от дома до выгребной ямы. Скажем больше, именно сама яма не имеет место быть на участке.

Поскольку нахождение такого объекта запрещено нормативами СНИп, органами СЭС и, кстати, считается уголовно наказуемым в России. Поскольку сточные воды, питая грунт, могут свободно просачиваться в водоносные слои, расположенные высоко. В результате существует риск заражения воды, забираемой из горизонта.

Кроме того, нечистоты могут попадать в близрасположенные водоёмы, да и просто докучать неприятных амбре и вам, и соседям.

В этом случае на участке крайне необходим септик-колодец. Что представляет из себя эта система, разбираемся ниже.

Септиком называют локальную систему очистки сточных вод, которая монтируется в заданной точке участка (чаще всего в нижней).

Выглядят колодцы-септики, как огромные камеры, поделенные на три секции специальными перегородками с гидрозатвором.

С двух сторон резервуара имеются отверстия, одно из которых является входным, а второе — выходным. Крышка такого септика с колодцем является монолитной и имеет смотровые люки.

Принцип работы септика

Септиком называют локальную систему очистки сточных вод, которая монтируется в заданной точке участка (чаще всего в нижней)

Колодец для септика работает на очистку бытовых сточных вод и на отведение очищенной воды в грунт. Система работает так:

  • Бытовые сточные воды с примесями фекалий, возможного бытового мусора (очистки, мелкие крошки и пр.), а также химических бытовых препаратов отводятся по канализационной трубе в первую камеру колодца септика. Там жидкость отстаивается, после чего тяжелый мусор оседает на дно из песка, более легкий остается на поверхности воды, образуя плёнку.
  • Далее через отверстие с гидрозатвором отделенная от мусора и отстоянная вода проникает во вторую камеру колодца для септика. Здесь под воздействием бактерий вода разлагается на газ, который удаляется через воздуховод, и, собственно воду, которая уже лишена вредных соединений.
  • После этого очищенная вода отправляется в третью камеру, которую имеют колодцы для септика. Здесь через специальную дренажную систему очищенная от вредных соединений вода, просачивается в грунт и удаляется самоходом.

Важно: все септики и колодцы очистного назначения требуют регулярной выкачки осевшего мусора и фекалий из первой камеры. Только в этом случае резервуар будет готов к приёму большого количества сточных вод бытового назначения

Виды септиков

Самодельный септик и колодец можно выгнать своими руками из подручных средств (бетона, бетонных колец, отработанных покрышек тяжелого автомобильного транспорта)

Если вы желаете выстроить на участке колодцы для септика своими руками, то вам нужно знать, что такое сооружение бывает двух видов:

  • Заводское — с вмонтированной системой анаэробной очистки, попросту с вентилятором);
  • Самодельное — такой септик и колодец можно выгнать своими руками из подручных средств (бетона, бетонных колец, отработанных покрышек тяжелого автомобильного транспорта).

И если с первым вариантом все ясно (то есть для его установки необходимо лишь вырыть котлован и подсоединить к нему трубы канализации), то принцип обустройства септика в колодец своими руками рассматриваем подробнее.

Закрытый домик для колодца своими руками

Речь идет о таком варианте укрытия для колодца — с дверкой. Если внутри еще сделать крышку, точно пыль попадать не будет.

Закрытый колодец

Строится каркас, потом он надевается на оголовок колодца и закрепляется анкерными болтами.

Домик для колодца своими руками

  1. опорная стойка из 100*200 мм
  2. короткие опорные стойки из того же бруса 100*200 мм
  3. крепежный брус 30*60 мм
  4. треугольный брус

Каркас собираем, при помощи коротких брусков крепим к кольцу. После приступаем к сборке поддона. Собирают настил из доски 30*100 мм или около того. Каркас обшивается досками или листовым материалом, например водостойкой фанерой.

Порядок сборки домика для колодца

Чтобы дверки хорошо держались, можно поставить дополнительные укосины. Навешиваем дверки — одну или две, по желанию. Чтобы проще было ориентироваться ниже приведены чертежи с размерами.

Домик для колодца своими руками чертежи с размерами

По этой же схеме можно сделать крышу для домика из металла. Если есть сварочный аппарат, использовать можно профильную трубу. К ней площе крепить отделочный материал.

Как сделать полностью закрытый каркас

Можно в домик спрятать и бетонное кольцо. В этом случае ворот, как правило ставятся стойки отдельно, а затем собирается каркас. Размеры выбираете так, чтобы конструкция свободно накрывала кольцо. Высота — выше вашего роста сантиметров на 20: чтобы можно было спокойно наклоняться и доставать ведро.

Такое укрытие для колодца из оцинкованного профиля для гипсокартона, металлочерепицы и сайдинга

Профиля берем из толстого металла, оцинкованные. Из направляющего собираем две одинаковых рамы — «пол» и верхний уровень кольца. Соединяются они стойками (профиль для стоек). Получился куб с заполненными боковинами.

Сборка каркаса

У направляющего профиля подрезаем боковинки, «спинку» оставляя целой. Так можно будет сделать треугольник. Крепим стойку, которая равна высоте всего домика. Если вы хотите иметь равные скаты, стойку крепят посередине. Можно дальний скат сделать более крутым, тогда стойка отодвигается на 15-20 см от центра.

К зафиксированной стойке крепим надрезанный профиль. Получаем один из элементов стропильной системы. Такую же операцию проделываем с другой стороны. Полученные верхушки треугольников соединяем поперечиной.

Подготовка под дверку

Со стороны дверцы добавляем стойки — с двух сторон. Их лучше усилить — поставить внутрь деревянные бруски и прикрутить саморезами.

Начало монтажа кровли

Крепим кровельный материал, например профилированный лист, обшиваем фанерой. На фанеру затем укладывают и прибивают мягкую черепицу — у кого какая технология. «Подножье» и бока крыши отделывается любым материалом. Хотите — можно деревом — вагонкой, имитацией бревна или бруса, хотите — сайдингом.

В данном случае использованы те же материалы, что при облицовке дома: чтобы все смотрелось единым ансамблем.

Домик для колодца из сайдинга

Еще один видео-пример сборки из профиля для гипсокартона в видео-формате.

Строительство беседки из металла описано тут.

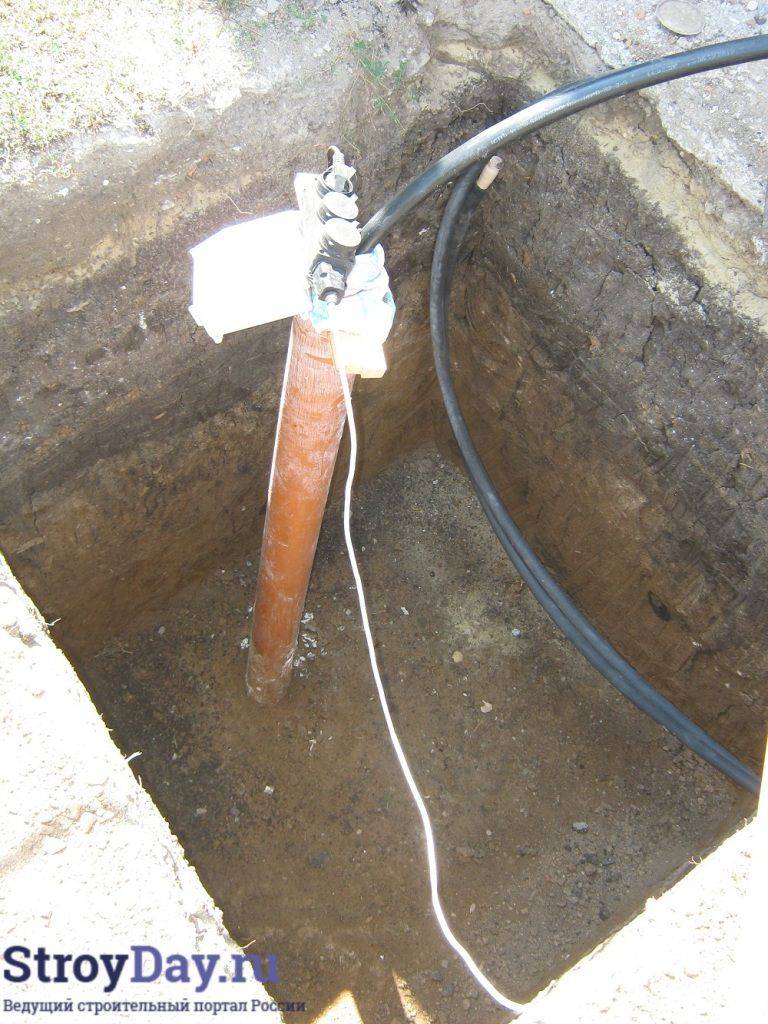

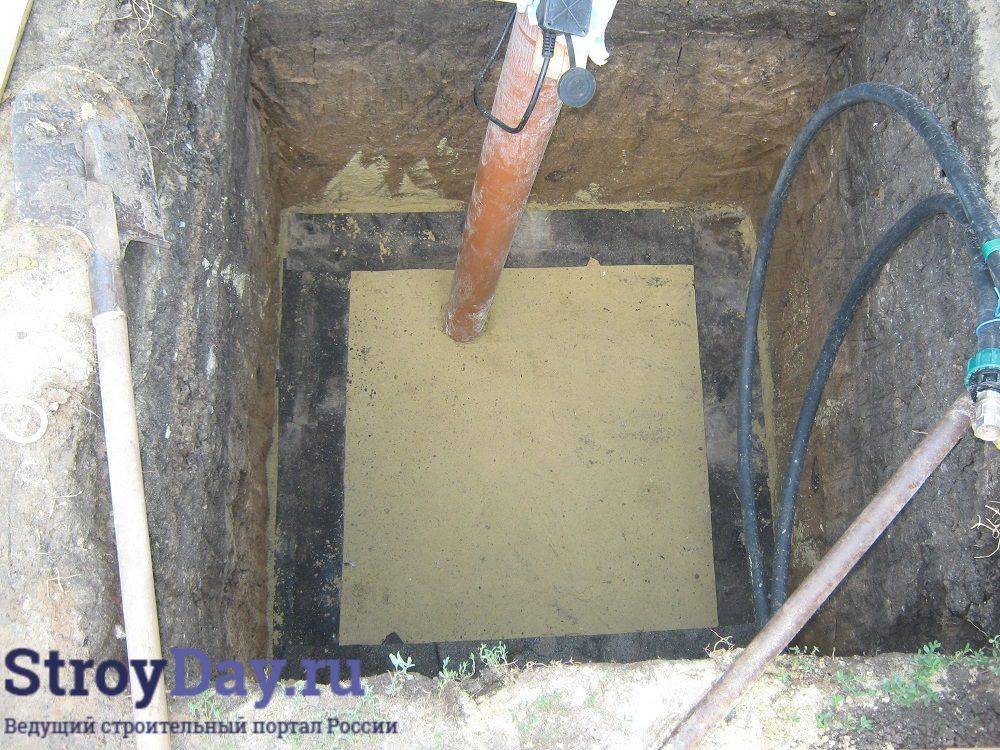

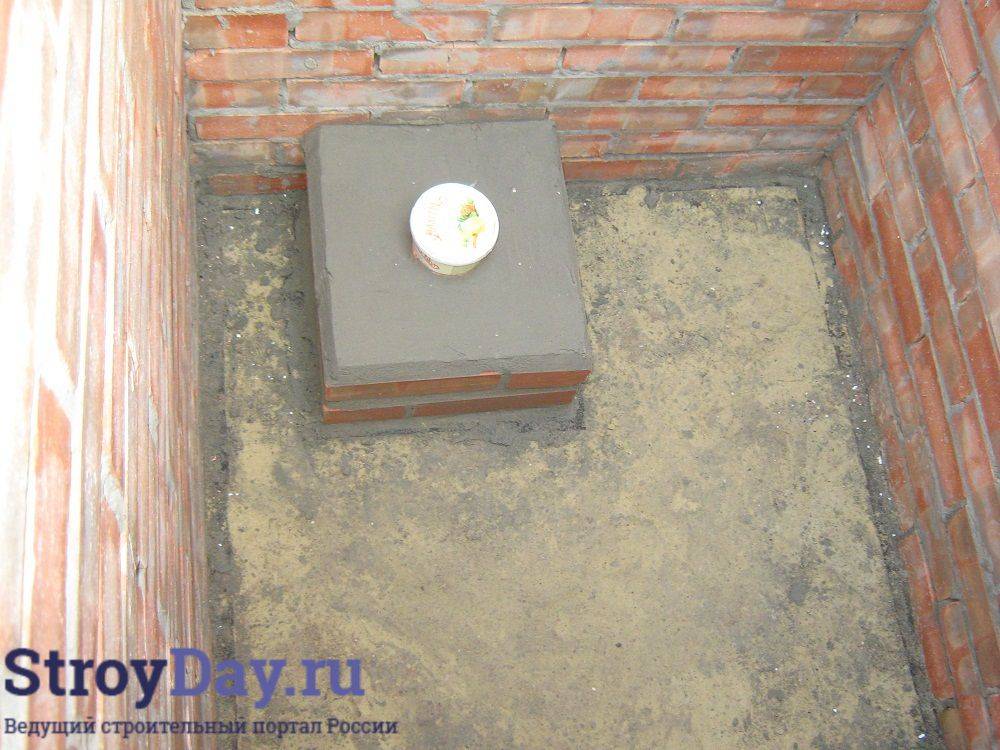

Подготовка котлована

На начальном этапе перед тем, как сделать для скважины колодец кессонного типа из бетона, приступают к выкапыванию котлована:

  1. Чтобы избежать повреждения оголовка необходимо пользоваться исключительно ручным инструментом.
  2. Минимальный размер конструкции может составлять 100х100х100 сантиметров, а максимальный – 150х150 сантиметров при глубине 180 – 200 сантиметров.
  3. Параметры котлована должны быть больше, поскольку объем частично сузится за счет толщины стен, подсыпки пола и теплоизоляции, уложенной по периметру.
  4. На дно выкопанного котлована высыпают гравийно-песчаную смесь 20-сантиметровым слоем. Ее увлажняют и утрамбовывают до тех пор, пока она не начнет уменьшаться в размере.

Затем приступают к возведению стенок.

В каких случаях надо делать углубление

Чтобы понять, стоит ли углублять колодец, нужно изучить структуру слоев грунта.

Помутнение воды и вредные примеси, как правило, связаны с недостаточной глубиной скважины или колодца.

Располагаются они в таком порядке:

  1. Плодородный слой. Находится на поверхности, покрыт растительностью.
  2. Глинистый и суглинистый слои. Эти породы плохо пропускают воду. В таких пластах могут быть песчаные включения из подземных ручьев.
  3. Слой песчаников. Покрытый глиняной коркой пласт содержит большое количество воды. Песок движется вместе с жидкостью, формируя плывуны.
  4. Глина с гранитом и валунами.
  5. Водоносный песчаный слой. Пласт лежит на поверхности пористых известняков, в толще которых залегает артезианская вода.

В простые колодцы поступают только поверхностные или грунтовые воды. Водосбор может ограничиваться плывунами, увидеть которые невозможно. При частой добыче ресурса в толще песка образуется карман, содержащий некоторое количество жидкости. Этого объема бывает достаточно для удовлетворения минимальных потребностей.

Но для обслуживания частного дома такого количества не хватит. Незначительное увеличение глубины колодца не устраняет проблему, поэтому владелец принимает решение о бурении скважины. Процесс не вызывает затруднений, если бур не упирается в гранитный слой.

При ремонте бетонной шахты колодца особое внимание уделяется герметизации зазоров между кольцами

Как выбрать сетку для фильтра абиссинского колодца

Сетка для скважины иглы нужна специальная – галунного плетения. На вид такая сетка – как металлическая ткань. Галунное плетение подразумевает ромбовидные ячейки – они не забиваются песчинками, которые имеют в основном форму куба. Существуют различные виды фильтрующих сеток, с разным размером ячеи – для разных песков. В идеале сетку нужно подбирать, зная фракцию песка в водоносном слое. Фильтр должен пропускать около 30-40 % песка. Тогда при прокачивании скважины мелкие фракции песка выйдут с водой, более крупные же – образуют естественный фильтр вокруг нашей иглы.

Фильтрационные сетки бывают металлические и синтетические. Самые мелкозернистые металлические сетки имеют маркировку П60 и рассчитаны на пылеватый песок. Синтетические же сетки бывают еще более мелкого плетения – до П200. При этом брать самую мелкую сетку «с запасом» не рекомендуется – чем мельче сетка, тем хуже будет дебит скважины. Мельчайший песок под напором воды спрессовывается вокруг фильтра иглы, препятствуя движению воды.

Труба разрезается на куски по 1-1,5 метра, на концах нарезается внешняя резьба. Соединяться трубы будут муфтами соответствующего диаметра. Короткие куски трубы нужны для того, чтобы удобнее было забивать ее в землю.

Тип и строение

Если с местом вы определились, остается выбрать какой именно вы будете делать свою шахту. Копать можно только шахтный колодец, а абиссинский — бурить. Техника тут совсем другая, так что дальше речь пойдет именно о шахтном колодце.

Тип колодезной шахты

Самый сегодня распространенный — колодец из бетонных колец. Распространенный — потому что так проще всего. Но у него есть серьезные недостатки: стыки совсем не герметичны и через них в воду попадает дождевая, талая вода, а вместе с ней и то, что в ней растворено, и то, что утонуло.

Недостаток колодца из колец и бревен

Стыки колец, конечно, стараются загерметизировать, но те методы, которые будут эффективны не применишь: вода-то должна быть пригодной хотя бы для полива. А просто замазать соединения раствором — очень ненадолго и неэффективно. Щели постоянно увеличиваются, а потом через них не только дождевая или талая вода попадает, но и животные, насекомые, черви и т.д.

Есть кольца с замком. Между ними, говорят, можно проложить резиновые прокладки, которые будут обеспечивать герметичность. Кольца с замками есть, но стоят дороже. А вот прокладки практически не встречаются, как и колодцы с ними.

Той же «болезнью» страдает и шахта из бревен, только щелей еще больше. Да, так делали наши деды. Но у них, во-первых другого способа не было, во-вторых, не использовали на полях столько химии.

С этой точки зрения лучше шахта из монолитного бетона. Ее отливают прямо на месте, ставя съемную опалубку. Вылили кольцо, закопали, снова поставили опалубку, воткнули арматуру, залили еще одно. Дождались, пока бетон «схватиться», снова сняли опалубку, копаем.

Съемная опалубка для монолитного бетонного колодца

Процесс идет очень медленно. Это — главный недостаток. В остальном только плюсы. Во-первых, получается совсем дешево. Затраты только на два листа оцинковки, да потом на цемент, песок, воду (пропорции 1:3:0,6). Это намного дешевле колец. Во-вторых, герметично. Никаких швов. Заливка идет примерно раз в сутки и из-за неровного верхнего края получается практически монолит. Просто перед заливкой следующего кольца соскребите с поверхности поднявшееся и почти схватившееся цементное молочко (серая плотная пленка).

Как определить водоносный горизонт

По технологии грунт вынимают внутри кольца и под ним. В результате под своей тяжестью, он оседает. Вот тот грунт, который вы вынимаете и будет служить ориентиром.

Как правило, вода залегает между двух водоупорных слоев. Чаще всего — это глина или известняк. Водоносный слой — обычно песок. Он может быть мелким, как морской, или крупным с вкраплениями мелкой гальки. Часто таких слоев несколько. Как пошел песок, значит скоро появится вода. Как появилась она на дне, надо копать еще какое-то время, вынимая уже мокрый грунт. Если вода прибывает активно, на этом можно остановиться. Водоносный слой может быть не слишком большим, так что есть риск его пройти насквозь. Тогда придется копать до следующего. Глубже вода будет чище, но насколько глубже — неизвестно.

Далее колодец прокачивают — закидывают погружной насос и выкачивают воду. Этим чистят его, немного углубляя, а также определяют его дебит. Если скорость прибывания воды вас устраивают, можно на этом остановится. Если недостаточно — надо быстро проходить этот слой. При работающем насосе продолжают вынимать грунт, пока не пройдут этот слой. Потом копают до следующего водоноса.

Донный фильтр в колодце

Устройство донного фильтра для колодца

Если вас устраивает скорость прибывающей воды и ее качество, можно делать донный фильтр. Это три слоя камей разных фракций, которые уложены на дне. Нужны они для того, чтобы как можно меньше ила и песка попадало в воду. Чтобы донный фильтр для колодца работал, необходимо правильно выложить камни:

  • В самый низ кладут крупные камни. Это должны быть довольно большие булыжники. Но чтобы не отбирать сильно высоту водяного столба используйте более плоской формы. Выкладывают как минимум в два ряда, причем не старайтесь чтобы они стояли вплотную, а с зазорами.
  • Средняя фракция насыпается слоем в 10-20 см. Размеры такие, чтобы камни или галька не проваливались в зазоры между нижним слоем.
  • Верхний, самый мелкий слой. Галька или камни небольшого размера слоем в 10-15 см. В них будет оседать песок.

При таком расположении фракций вода будет более чистой: сначала на крупных камнях оседают самые большие включения, затем по мере продвижения вверх, все более мелкие.

В каком колодце можно делать скважину?

Отдельного ГОСТа или СНиПа с требованиями к элементам скважины в колодце не существует. Заказчики и исполнители руководствуются здравым смыслом при выборе методов, отдавая предпочтение наиболее функциональным и безопасным.

В первую очередь необходимо удостовериться в том, что скважина не станет причиной обрушения стенок в колодец. Для этого существующую конструкцию тщательно обследуют, выявляют явные и потенциальные дефекты, устраняют их.

Колодцы, выложенные из бревен, в 90 процентах случаев нуждаются в дополнительной обвязке и усилении. Бетонные кольца более надежны и долговечны, но и они требуют предварительного изучения. Кладка должна быть без щелей, разрушений, шатающихся элементов. Трасса шахты должна быть вертикальной.

Нарушение соосности колец может свидетельствовать о том, что песчаная подушка неустойчива, на нее активно действует водный поток. Вновь пробитая вглубь скважина может стать причиной попадания в колодец новых масс воды, которые просто смоют кольцо со всем, что внутри него находилось.

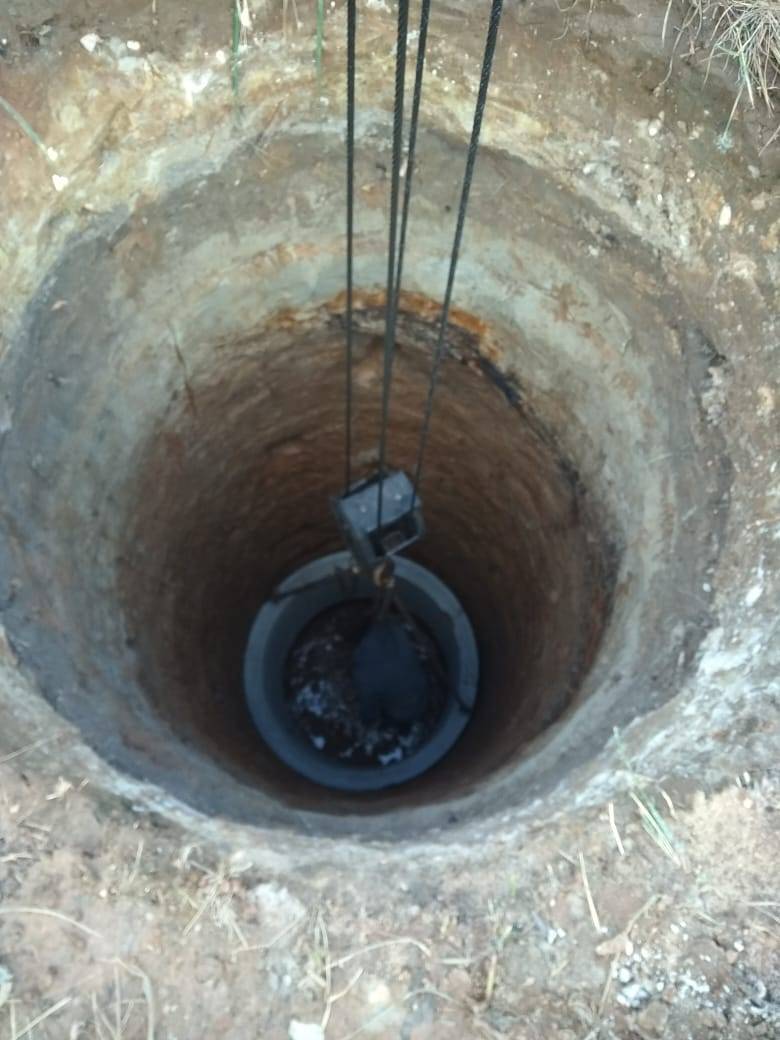

Как сделать шахту из бетонных колец?

Процесс изготовления и установка колец своими руками – трудоемкий этап работы. Железобетонные колодцы изготавливаются в такой последовательности:

  1. Выполняется разметка на участке.
  2. Ровняется дно. Диаметра до 1,5 м хватит.
  3. Бетонный колодец погружается после выемки грунта на высоту кольца с помощью треноги или лебедки.
  4. Монтируется первое кольцо, все время делаются замеры.
  5. По мере заглубления устанавливается второе, и так далее. При помощи лома выравниваем.
  6. Герметизация колодца изнутри может производиться посредством резинового жгута, который помещается в щель между кольцами. Если есть петли, то они загибаются во внутрь.
  7. Обустраивается фильтр на дне источника.
  8. Выполняется защита от грунтовых вод. Гидроизоляция делается посредством специальных мастик.
  9. Прежде чем замазать швы между кольцами, необходимо соединить их анкерами.

Перед тем как копать колодец вручную, необходимо иметь точный диаметр бетонного кольца. Котлован под железобетонные колодцы должен быть по ширине больше на 200 мм. В процессе того, как выкапывается яма, обязательно проверяйте уровнем, шахта должна быть ровной по вертикали. По мере того как самостоятельно выкапывается яма под железо-бетонные кольца, грунт постепенно поднимается вверх. Всё происходит поэтапно, ведро опускается вниз и поднимается по лебедке.

Если встречается валун, то по возможности его убирают. Хотя в некоторых случаях шахту засыпают и обустраивают в другом месте.

Конструктивная специфика скважины-иглы

Разработанная полтора века назад абиссинская буровая установка за прошедшие годы не претерпела кардинальных конструктивных изменений. На некоторое время вообще была незаслуженно забыта. Хотя по темпам и простоте сооружения заметно, а также цене  обустройства опережает широко распространенные традиционные колодцы.

В конструкции абиссинского колодца выделяют две основных составляющих:

  • Буровой снаряд, включающий разрезающий грунты наконечник и ствол, наращиваемый в процессе заглубления в грунт. Ствол заодно служит каналом для подъема воды с глубины. Потому собирается из отрезков трубы, а не из стального круга или прутка.

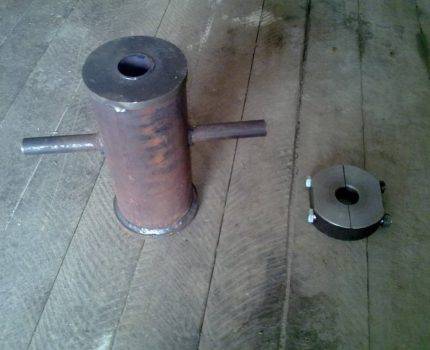

  • Копер, состоящий из металлического треножника и увесистой бабы, играющей роль молота. В вершине треножника имеется два блока, с протянутыми через них веревками, к которым привязана баба.

При натягивании веревок баба поднимается к вершине установки. При ослаблении стремительно падает на жестко зафиксированный на забиваемом отрезке ствола подбабок. Последний выполняет функцию наковальни, благодаря которой ствол последовательно погружается в грунт.

Главная часть абиссинского колодца — наконечник из трубы внутренним диаметром 11/4 11/2 и 2 дюйма и состоит из соответственно продырявленной газовой трубки вроде фильтра и снабженного на конце копьевидным утолщением (+)

Подбабок представляет  собой своеобразный хомут, состоящий из двух симметричных частей. Площадь контактирующей с бабой поверхности подбабка несколько больше, чем площадь дна падающего на него «молота».

После того, как забиваемый отрезок ствола почти полностью погрузится в землю, подбабок снимают. К заглубленному отрезку трубы прикручивают следующий, на котором в очередной раз фиксируется хомут-наковальня.

Падая, баба ударяет по нижнему хомуту и заглубляет трубу, по мере заглубления колодца подбабок и хомут с блоками передвигают вверх по трубе

Действия по заглублению бурового снаряда повторяются до тех пор, пока нижняя часть скважины иглы, сооружаемой своими руками, не достигнет водоносного пласта. Водонос нужно не просто вскрыть, но и пройти по минимуму на метр.

По правилам слой следует пересечь на 2/3 его мощности, но самостоятельному буровику реальные размеры водоноса наверняка неведомы. О них сложно судить без гидрогеологических изысканий.

Для получения воды в конкретном месте устанавливают треножник, навинчивают наконечник на газовую трубу, на которую надевают бабу, и бабой заколачивают трубу в землю (+)

Появление воды в выработке надо периодически отслеживать. У профессиональных бурильщиков для целей измерения уровня воды в выработке есть простейшее приспособление, которое идеально определяет глубину водоносного горизонта при его залегании до 15 м.

Это полый металлический цилиндр, именуемый хлопушкой. Устройство похоже на перевернутый тонкий стакан, прикрепленный через петлю к рулетке.

Рабочий орган хлопушки – полый цилиндр или конус, который при соприкосновении с поверхностью воды издает характерный хлопок: подобие прибора можно сделать своими руками

Когда край хлопушки соприкасается с поверхностью воды, раздается хлопок, повествующий о появлении искомого в скважине. Изготовить подобное контрольное устройство можно собственноручно, привязав к бечевке крупную гайку так, чтобы она могла плашмя соприкасаться с поверхностью воды.

Вместо гайки хорошо бы найти не слишком легковесный пластиковый или металлический конус, незамкнутый с одной или с двух сторон.

Есть еще одно остроумное средство, служащее контрольным прибором. Банально мониторить появление воды в абиссинском колодце можно, опуская в ствол обычную полимерную трубу. О соприкосновении с зеркалом грунтовой воды просигнализирует характерный хлопок.

Установка оголовка

Монтаж оголовка скважины и подключение к нему электронасоса не требуют специальных навыков и знаний, а при желании легко выполняется своими руками. Перед проведением работ удлиняют или обрезают электрокабель до нужной длины, отмеряют напорную пластиковую трубу ПНД и трос, прикрепляемый к ушкам электронасоса.

Из инструмента может понадобиться разводной или плоский (накидной) ключи нужного размера, отвертки и расходные материалы – изоляционная лента, пластиковые стяжки, режущий инструмент для резки ПНД.

Рис. 8 Стандартные типоразмеры оголовков Джилекс, устанавливаемых в скважинный источник водоснабжения

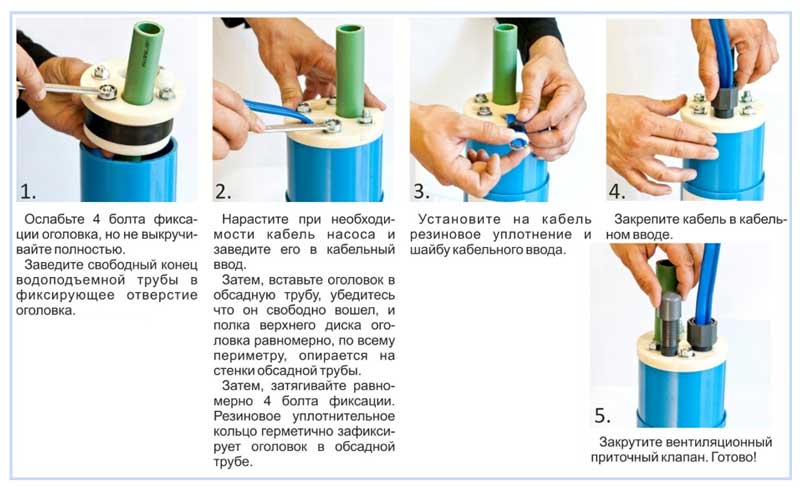

Самостоятельный монтаж оголовка

Перед тем, как установить оголовок, ровно под 90 градусов обрезают конец обсадной трубы (можно воспользоваться наклеенным вокруг листом бумаги и делать срез по ее краю), удаляют заусенцы, если труба сделана из металла, покрывают ее поверхность снаружи антикоррозионной краской. В соответствии с руководством готовят насос к эксплуатации, после чего работы продолжают в следующей последовательности:

  1. Подсоединяют к насосу пластиковую трубу, привязывают трос к ушкам, соединяют их вместе с электрокабелем пластиковыми стяжками или изоляционной лентой с шагом 1 – 2 м. (электрокабель должен слегка провисать относительно троса и шланга).
  2. Петлю свободного конца троса вставляют в карабин, который в свою очередь подвешивают на нижний рым-болт, продевают электрокабель и напорный трубопровод сквозь отверстия в крышке.
  3. Одевают нижний фланец вместе с резиновым кольцом на обсадочную трубу, затем погружают электронасос в скважину, устанавливая крышку поверх колонны.
  4. Подтягивают резиновое кольцо (допускается смазка его поверхности мыльным раствором) и нижний фланец к верхней крышке, совмещают отверстия и вставляют в них болты, после чего стягивает их ключом попеременно с противоположных сторон, при этом резиновое кольцо плотно сжимается, фиксируя оголовок на трубе.
  5. Закрепляют напорную ПНД трубу компрессионным фитингом, закручивая его накидную гайку до упора, подтягивают электрокабель и зажимают герметическим вводом.
  6. Если оголовок оснащен клеммной коробкой, подсоединяют к ней шнур электронасоса и кабель электропитания от дома через гермовводы, после чего закрывают влагонепроницаемой резьбовой крышкой.

Рис. 9 Установка оголовка на скважину

Защита от замерзания

По сравнению с металлическими, пластиковые модели обеспечивают наилучшую защиту от замерзания воды в глубинном источнике, но и они далеко не всегда справляются с этой задачей, если водное зеркало расположено слишком близко к поверхности. В этом случае производят дополнительное утепление следующими методами:

Теплоизоляция колодца. Когда крайняя труба колонны размещена ниже уровня земли в кессоном колодце, утепляют его стенки и люк, который закрывает верхний вход. Теплоизоляцию обычно делают, если в колодце размещена автоматика и насосное оборудование, за которым необходимо следить: реле, фильтры, .

Теплоизолирующий короб. Не слишком сложный метод утепления скважины заключается в том, что верхний конец трубы накрывают утеплителем, помещенным в деревянный ящик или самодельный короб, выполненный из подручных материалов. В качестве теплоизолятора используют минеральную или стеклянную вату, измельченный пенопласт, тряпье, бумагу или другие подручные материалы с низкой теплопроводностью.

Нагревательный кабель. Один из вариантов защиты от промерзания – опускание в напорную трубу, размещенную в источнике, электрического нагревательного кабеля, при этом потребуется надежная герметизация входного отверстия или подсоединение его через дополнительный тройник. При таком варианте клеммная коробка в комплекте с оголовком будет весьма полезна для подключения провода к электрической сети.

Рис. 10 Самостоятельная установка оголовка для скважины

Укрепляющие и усиливающие конструкции

Усиливают своими руками такие элементы конструкции:

  1. Обсадную колонну. Укрепить бетонное сооружение проще. Для этого в стенки нижнего, среднего и верхнего колец вбивают анкерные болты. К ним прикрепляют вертикальные балки из профилей. К деталям приваривают окантовывающие стержни, формируя квадрат. В углах получившейся фигуры размещают арматурные прутья.
  2. Кондуктор. Для начала выбирают точку, в которой будет начинаться бурение. В дно колодца забивают трубу, вокруг которой размещают уголки. Металлические элементы сваривают между собой. Если ранее выполнялась обвязка обсадной колонны, конструкции объединяют. Над колодцем устанавливают буровое оборудование с воротным блоком. Под ножки аппарата ставят бетонные плиты.

Что такое донный фильтр?

Нужен ли фильтр для колодца? При наличии в нем плывуна без донного фильтра – слоя песка, щебня, гравия или гальки, служащих для очищения поступающей влаги от взвесей земли – является необходимостью. Полностью, конечно, от них избавиться будет проблематично, но большую часть мелких частиц грунта осадить он сможет. Работает такой фильтр по принципу обычного сита.

Но среди владельцев колодцев (и многих специалистов) часто бытует мнение, что подобная очистка обязательно необходима и при отсутствии плывуна. Якобы только она способна обеспечить идеально чистую воду. Действительно, в первое время в слое песка образуется небольшая пленка из особых водорослей и бактерий, поедающих растворенные в воде микроорганизмы. Но срок службы подобного биологического фильтра недолог. Со временем слой биопленки увеличивается, скорость фильтрации снижается, и колодец быстро заиливается.

Схема донного фильтра

Правильно обустроенный колодец должен заполняться лишь через дно. На практике же обеспечить только донный приток не всегда получается. Вода часто начинает просачиваться и через стенки. В этом случае ее очистка через донный фильтр просто не происходит.

Плюс значительный слой засыпки (а он должен быть равен не менее полуметра) снижает объем воды. Уменьшается и ее приток. Произвести качественную очистку заиленного колодца при наличии слоя песка и щебня становится затруднительным.

В деревнях на дно иногда укладывают крупные камни. Но это требуется лишь для того, чтобы не замутить воду при зачерпывании во время сезонных обмелений. Если же колодец достаточно глубокий, и его уровень не опускается слишком низко, в этом нет особой необходимости.

При обнаружении плывуна, кроме донного фильтра, понадобится также сооружение специального щита из дерева или стали с отверстиями, способного сдержать поступление перемешенного с жидкостью грунта.

Что выбрать, бетонные кольца или деревянный сруб?

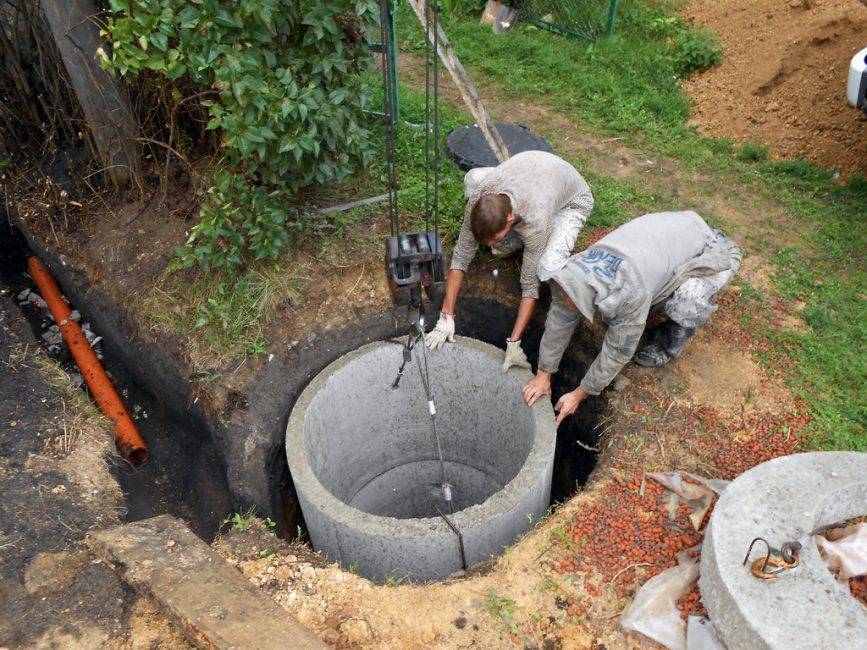

Монтаж бетонных колец

Просто вырыть колодец недостаточно. Ему требуется надежная защита от обрушения. Для этого могут использоваться бетонные кольца или дерево. Кирпичные шахты используют редко – их выкладывание слишком трудоемкий процесс. Плюс для укрепления кирпича требуется металлическая рама, иначе стены начнут быстро осыпаться. Ее изготавливают из профиля, арматуры или прочного дерева.

Бетонные кольца прослужат дольше. Выбирать срубы из дерева имеет смысл, если подъезд и доставка колец к выбранному участку невозможен. Цена колодца из дерева вряд ли будет ниже сооружения из бетонных колец, да и времени на сооружение уйдет больше. Да и такие шахты быстрее заиливаются, и чистить их придется чаще.

Использование бетонных колец значительно упрощает и ускоряет работу. Их устанавливают друг на друга впритык. Во избежание смещения такие кольца скрепляют между собой стальными скобами. Для предотвращения скалывания по краям можно сделать стальные 40-60-миллиметровые полосы-накладки.

Места соединения колец промазывают бетонным раствором и дополнительно уплотняют просмоленной пенькой или жидким стеклом. На рыхлых грунтах на дно шахты лучше подложить прочные доски, чтобы кольца встали ровно.

Монолитные бетонные колодцы готовятся с помощью опалубки. При значительной глубине бетон заливается вначале на небольшую глубину. Далее продолжают рыть яму, сделав под слоем бетона подкоп и установив для него подпорки. После прохода еще 2 метров готовят новую опалубку. Чтобы стенки окрепли, между каждой заливкой выдерживается время 7-10 дней.

Подготовка сруба

Для деревянных срубов потребуются бревно из влагостойких пород ясеня или дуба диаметром от 15 см. Более толстые бревна толщиной от 22 см разрезают пополам. Хвойные породы брать не рекомендуется – они будут придавать питьевой воде небольшую горечь.

Сруб собирают замками «в лапу», то есть на одном конце бревна готовят несколько шипов, а на другом – пазы. Делают это вначале на поверхности, помечая номер каждого венца, а затем вновь собирают уже в шахте. Венцы крепятся нагелями (металлическими штырями) по вертикали. Верхние венцы дополнительно укрепляют стальными скобами.

Во избежание проникновения сточных вод запрещается располагать питьевой колодец на расстоянии ближе 30 м от канализационных и выгребных ям. Во избежание ослабления грунта под фундаментами от ближайших строений он должен быть удален минимум на 8 м.

Как сделать шпалеру своими руками? Оригинальные идеи и чертежи (110+ Фото & Видео) +Отзывы

Что такое колодец?

В общем случае колодец представляет собой обустроенное сооружение, включающее подземную (шахту, ствол) и наземную часть (оголовок) и предназначенное для решения ряда проблем. В отличие от скважины он имеет меньшую глубину, но большие размеры в поперечном сечении, что дает возможность обеспечить эксплуатационное или ремонтное обслуживание.

Изготавливаются рассматриваемые сооружения, как правило, ручным способом с применением различных технологий. Обустройство колодцев включает следующие основные этапы:

  1. Формирование дна (придонного участка). В зависимости от назначения колодца обеспечивается герметичность этой зоны или создается фильтр для очистки воды (стоков).
  2. Обустройство стенок. В любой конструкции важнейшим условием на этом этапе считается обеспечение механической прочности и герметичность.
  3. Наземная часть или оголовок (устье). На поверхности земли обустраивается колодезный выход шахты (ствола) с возможностью соответствующего обслуживания. Наземные элементы должны защищать шахту от внешних воздействий (в т. ч. осадки, попадание грязи и т. д.). При необходимости создается возможность опускания человека в подземную часть конструкции.

Помимо указанных общих принципов строительства, колодцы, в зависимости от их назначения, имеют определенные особенности, что выражается в особом обустройстве внутреннего объема шахты, использования специального оборудования, подведения различных магистралей.

К колодцам на дачном участке предъявляются следующие основные требования (помимо эксплуатационных): механическая прочность, долговечность, безопасность для обслуживающего персонала и случайных людей, соблюдение санитарных норм, исключение запахов изнутри, экологическая чистота, внешний дизайн. Среди основных их параметров выделяются: глубина шахты и объем подземной части. При строительстве необходимо учитывать такие важнейшие факторы: уровень залегания подземных вод, глубина промерзания, тип грунта и его подвижность, особенности местности (особенно паводковую ситуацию), рельеф дачного участка, расположение различных объектов на территории дачи.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
