Виды колпаков на трубу дымохода и монтаж элемента своими руками

Принцип работы колпака на дымоходной трубе

  1. Поток воздуха, ударяя в стенки верхнего цилиндра, огибает его со всех боков.
  2. Воздушная струя, скользя по поверхности цилиндра, заворачивает вверх, тем самым подсасывает дым, выходящий из трубы.
  3. Движение воздуха внутри трубы становится более интенсивным, следовательно, тяга усиливается.
  4. Когда ветровые потоки идут не в горизонтальном положении, а в вертикальном или под углом, то флюгарка также способствует увеличению тяги. Ветровые потоки проникают в верхний цилиндр через зазор и подсасывают дым в трубу.
  5. При низовом ветре под колпаком флюгарка образуются вихри, которые замедляют выход дыма.

Качественная и грамотная организация тяги в системе дымохода — это, в первую очередь, не только безопасность людей, проживающих в доме, но и обязательное условие правильной работы отопительной системы. Поэтому стоит потратить время, чтобы сделать и установить своими руками зонт дымохода. Это простое устройство поможет не только организовать корректную работу отопительной системы, но и устранить слабую тягу в трубе.

Виды дефлекторов

Хуже всего простые оголовки работают при потоках воздуха снизу-вверх. Ударяясь в колпак, они отталкиваются и движутся навстречу поднимающимся из трубы потокам дыма. Повышается давление наверху дымохода, опрокидывается тяга. Более эффективными в этом случае являются дефлекторы.

Это конструкции с диффузором, призванные улавливать ветер, рассеивать его потоки и выводить. Тем самым создаётся разряжение внутри дефлектора, которое способствует тому, что потоки горячего воздуха из дымохода устремляются вверх. Некоторую стабилизацию давления на вершине дымохода дают обычные оголовки. Но если они повышают тягу на 15 – 20 % по сравнению с открытой трубой, то диффузоры увеличивают этот процент до 30 – 40 %.

Существует несколько видов дефлекторов:

  • ЦАГИ.
  • Вольперта – Григоровича.
  • Н-образный дефлектор.
  • Ротационный: шаровидный, флюгер.

Центральный Аэрогидродинамический Институт разработал универсальную модель дефлектора. Он состоит из закреплённого на дымоходе кольца и соединённого с ним зонта с экраном цилиндрической формы. Попадающие в конструкцию снизу потоки ветра рассеиваются, ударяясь о крышку зонта и стенки цилиндра, затем выходят через зазоры между ними. Дымоход защищён от осадков и сильного направленного ветра.

Имеет минусы:

  • В безветренную погоду тяга ухудшается.
  • При сильных морозах небольшое расстояние между зонтом и цилиндрическим экраном может покрываться льдом, мешая проходу дыма.

Дефлектор Вольперта-Григоровича выглядит как двухъярусная «юбка». Нижняя его часть – усечённый конус или цилиндр, верхняя – 2 конуса, прямой и обратный. Криволинейная поверхность диффузора эффективна при низких ветрах.

Н-образный дефлектор очертаниями похож на букву Н. Дымовой канал соединяется с поперечной трубой того же диаметра, на обоих концах которой два патрубка, параллельных дымоходу. Ветровые потоки могут попадать только в боковые каналы. Большая их часть тут же уходит вверх, не мешая отработанным продуктам горения. Оставшаяся часть, попадая в поперечный канал, не способна создать серьёзного давления и выводится вместе с дымом. Исключено задымление. Козырька в такой конструкции не требуется, поскольку устье защищено поперечной трубой.

Круглая турбина в безветренную погоду стоит на месте, не препятствуя выходу дыма из её отверстий. Под действием ветра же она вращается, создавая внутри пониженное давление и усиливая тягу.Дефлекторы, имеющие аэродинамические свойства, вращаются вокруг своей оси под действием потоков воздуха. Флюгер или флюгарка защищает устье дымового канала со стороны ветровых потоков, которые вынуждены обходить его, создавая разряжение.

Ротационные дефлекторы обычно устанавливают там, где используют газовое отопительное оборудование. Для котлов на ТТ с высокой температурой дымовых отходов монтировать их не рекомендуется.

Из всего сказанного можно сделать выводы:

  • Если оголовок монтируется на дымовую трубу котла на ТТ, то достаточно будет простого колпака, сделанного из меди, цинк-титана или нержавеющей стали. Сетки лучше не устанавливать в районах с очень морозной зимой во избежание обледенения.
  • Для отопительных котлов на газе допустимы дефлекторы, улучшающие тягу. В районах с частыми ветрами, находящимися на возвышенностях, их восприимчивость к потокам воздуха будет как нельзя кстати.
  • Оголовки на кирпичные трубы дымоходов с боковыми воздуховодами, особенно от оборудования с высоким КПД, желательно делать двускатными или вальмовыми, не закрывающими проход отработанным газам.

Создание простого круглого зонтика

Чтобы выполнить такую работу, надо подготовить инструменты: дрель, ножницы по металлу, молоток и оборудование для установки заклепок. Как только определены размеры грибка, выполняют работу в следующем порядке:

  1. Завинчивают два самореза в деревянную планку, сохраняя между ними расстояние, равное радиусу изделия + 15 мм. Получается самодельный циркуль, посредством которого можно сделать наметку на металле, обозначив центральную часть круга. Прочерчивается и его контур.

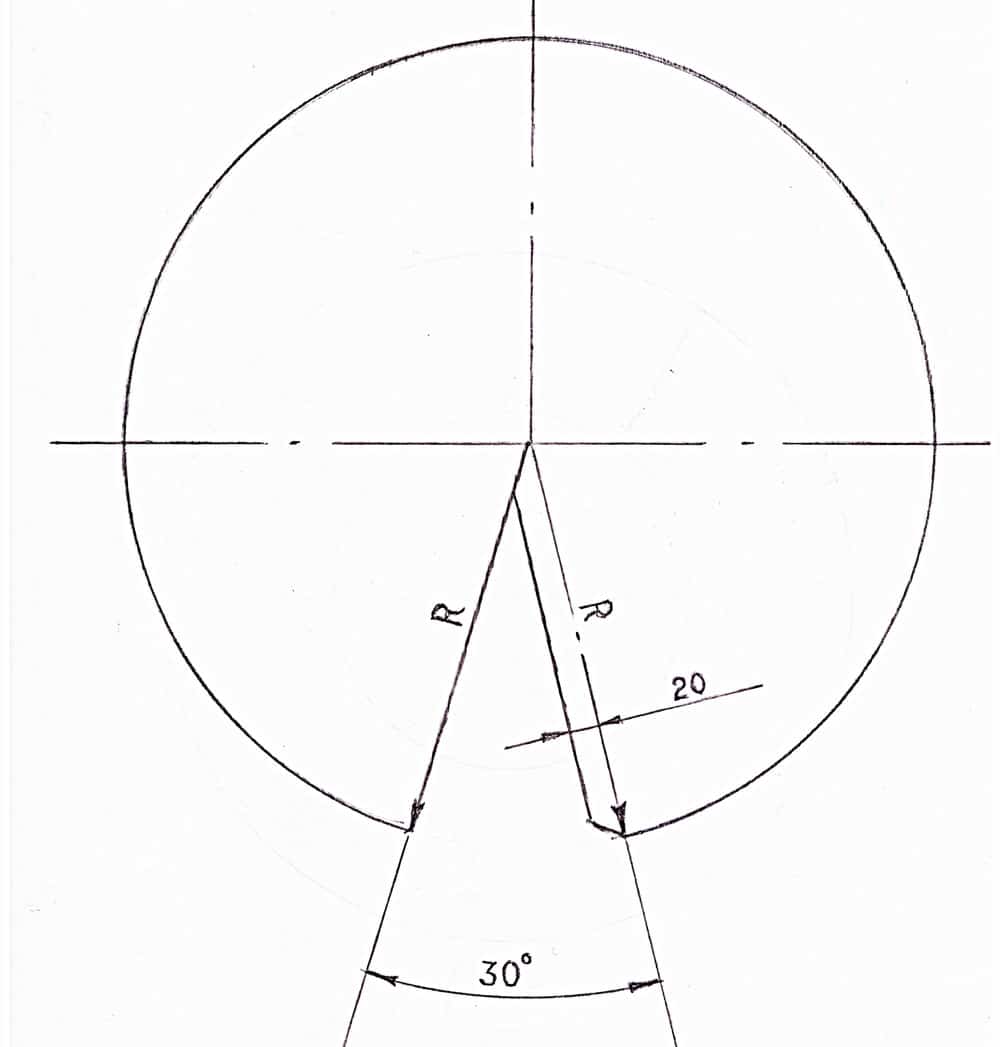

  2. Заготовку обрезают ножницами, после чего рисуют сектор, длина дуги которого равна 120 мм. Полученная фигура чем-то напоминает кусок торта.
  3. Вырезают указанный клин, вслед за этим совмещают с усилием внешние края фигуры. Фиксируют их тисками.
  4. Высверливают три отверстия вдоль полученного шла и соединяют концы детали с винтиками или заклепками. Можно считать верхнюю часть флюгарки готовой.

При помощи стальных полос создают ножки для грибка и опоясывающий трубу хомут. Берут тонкие листы, которые изгибают в несколько раз. Указанные детали аналогичным образом закрепляют на зонтик заклепками.

Как устроен колпак для трубы дымохода?

  • Крышка.
  • Сетка.
  • Стек воды или по- другому названию капельник.
  • Угол наклона крыши, должен составлять 45 – 50 градусов, но можно угол наклона сделать больше или меньше, сделать высоту крышки.
  • Сетка даст возможность, не селиться птицам и делать гнезда. Это в будущем решит множество проблем.
  • Крышка предназначена для того, чтобы атмосферные осадки не попадали в трубу.
  • Стек воды или капельник предназначен для того, чтобы вода с колпака стекала вниз.

Принципы работы козырька для дымоходной трубы

  1. Не дает стекать воде.
  2. Не дает образовываться льду, что способствует долговечности кладки и всей конструкции в целом.
  3. Потоки воздуха бьются об стенки и происходит обход со всех сторон.
  4. Струя воздуха подхватывает дым и поднимает выше.
  5. Из-за того, что воздух движется, он становится сильнее и тяга становится больше.
  6. Если дымоход делают профессионалы, то это без проблем позволит, чтобы в доме сохранялось тепло, когда будете отапливать дом.

Классификация козырьков по форме

  • В виде шатра.
  • Четырехскатный козырек.
  • Двухскатный козырек.
  • В виде ровного листа.
  • В виде шпиля.
  • Сводчатый козырек.
  • В виде четырех щипцов.
  • Козырек в виде ровного листа, сделан из медного листа. Делают на дома в стиле модерн.
  • Если дом построен, как в Европе, то на такой дом устанавливают полукруглый козырек.
  • При установке четырехщипцового козырька, дымовая труба не заполнится снегом.

Классификация козырьков по типу металла

От материала зависит срок службы козырька

Следует обратить внимание на материал, из которого он изготовлен. Так, как козырек находится в недоступном месте, нет возможности за ним постоянно следить. Если колпак не будет выдерживать условия погоды, то система будет работать не стабильно

  1. Самым популярным материалом считается медные сплавы и сама медь. Козырьки из меди самые надежные. При правильной установке козырька из меди, козырек прослужит 70 лет.
  2. На втором месте сталь из оцинкованного железа. По качеству долговечности наравне с медью и медными сплавами.
  3. На третьем месте идет козырьки из стальных листов. Они уступают меди по времени работы. Они прослужат порядка 40 лет.
  4. Железо из нержавейки.
  5. Сплавы из титана и из самого титана. Хорошо зарекомендовали себя. Долговечность гарантированна, мягкие, прочные.

Особенности и назначение

Колпак, установленный на оголовок дымохода, напоминает зонтик или козырек. Он может выглядеть просто и практично или эффектно и необычно. Наблюдая за крышами домов, можно отметить, что не на всех трубах имеется защитный зонтик.

Плюсы и минусы

Изделие может показаться декоративным завершением кирпичной трубы, но по факту колпак выполняет вполне практичные функции.

  • Конструкция над дымоходом защищает от дождя и снега.
  • Она не дает листьям, мелким веткам и прочему мусору попасть в дымоотводный канал.
  • Если над трубой простерся колпак, у птиц нет шанса свить в ней гнездо.
  • Негативное воздействие внешней среды со временем разрушает кирпичную кладку оголовка. Задача колпака – продлить эксплуатационные свойства выходящей на крышу трубы.
  • Во время сильных порывов ветра может образоваться обратная тяга, чему с успехом препятствует защитный козырек, перераспределяя потоки воздуха.
  • Декоративные изделия становятся настоящим украшением крыши. Иногда к ним добавляется красивый флюгер. С его помощью всегда можно узнать направление ветра.

Несмотря на важность пребывания защитного колпака над оголовком дымохода, не все считают, что в нем есть необходимость. Несколько негативных факторов заставляют некоторых владельцев частных домов не использовать данную конструкцию

Минусов немного, но они существенные.

  • Колпак, установленный на пути выходящего дыма и продуктов сгорания, в какой-то степени их задерживает. Особенно это проявляется в том случае, когда неудачно выбранная конструкция сужает канал.
  • В процессе сжигания топлива образуется водяной пар. Он поднимается вместе с дымом и оседает конденсатом на внутренней поверхности защитного козырька. В зимнее время это приводит к образованию сосулек, способных перекрыть канал дымохода. Некоторые современные газоотводящие проходы наделены особым отсеком, собирающим влагу, и это позволяет нивелировать проблему конденсата.
  • Колпаки, выполненные из тонкого материала, прогорают в течение пяти лет и требуют замены.

Конструкция

Теперь давайте разберемся, как устроен колпак для дымохода. Он состоит из ряда элементов.

  • Колпак-флюгарок (защитный зонтик). Это та часть, которую мы видим распростертой над трубой. Она имеет разные формы и конструкции, но все они должны защищать дымоход от негативных проявлений внешней среды.
  • Фартук-капельник. Данный элемент уберегает оголовок трубы от сырости, вызванной каплями, отскакивающими от колпака во время дождя.
  • Кронштейны. Они удерживают зонтик над фартуком, создавая достаточный вентилирующий просвет между ними. Количество кронштейнов определяется габаритами козырька, а расстояние между ними составляет от 30 до 50 см.
  • Болты, крепящиеся в анкер.

Принцип действия

Помимо защитной функции, колпак выполняет и другую ответственную работу. Принцип действия системы заключается в следующем: воздушный поток перенаправляется цилиндрическими стенками колпака по кругу и выталкивается наверх. В этот момент происходит подсос дыма и вытягивание его из трубы, что позволяет создавать более интенсивное движение воздуха в самом дымоходе. Образующаяся под колпаком область пониженного давления дает возможность устремляться к ней дыму из топочного отсека.

Те, кто решит, что колпак трубе необходим, должен ознакомиться с нормативными документами и СП 7.13130.2013. В них отмечено, что форма козырька не должна влиять на расчетные нормы тяги, ухудшать процесс выведения потоков воздуха. Более усложненные конструкции на дымоходе предусматриваются еще на стадии проекта кровли.

Порядок изготовления дефлектора ЦАГИ ↑

Не менее распространенным является устройство, разработанное в Центральном аэрогидродинамическом институте (ЦАГИ). Благодаря несложной конструкции, не составит труда изготовить такой дефлектор своими руками.

Подготовка чертежей и лекал ↑

Первоначально готовятся чертежи, при составлении которых производят расчет размеров изделия. За основу берут диаметр дымохода, обозначаемый символом d. При проектировании изделия используют такое соотношение размеров:

  • размер широкой части диффузора – 1,25d;
  • диаметр кольца – 2d;
  • высота кольца – 1,2d;
  • расстояние от нижней кромки кольца до узкой части диффузора – d/2;
  • высота диффузора – d/2 + 1,2d;
  • ширина зонта – 1,7d.


Соотношение размеров насадки ЦАГИ

От того, насколько правильно будут сделаны лекала, зависит легкость сборки изделия из элементов, созданных по таким шаблонам, а в дальнейшем это скажется на эффективности конструкции. Необходимо подготовить лекала для следующих деталей:

  • диффузор;
  • входной патрубок;
  • кольцо;
  • зонт.

Особенности создания шаблонов диффузора и зонта ↑

Для изготовления лекала диффузора необходимо сделать правильный расчет, благодаря которому получится фигура с необходимым контуром. Для этого нужно воспользоваться вариантом создания усеченного конуса. В качестве данных, на которых будет строиться расчет, берут следующее:

  • диаметр дымохода – d1;
  • диаметр окружности, на величину которой увеличивается диффузор в широкой части – d2;
  • высота диффузора – H.


Подготовка шаблона зонта

С лекалом для зонта проще. Необходимо нарисовать круг, диаметр которого будет равен 1,7d. Далее – две линии радиуса таким образом, чтобы угол между ними составил 30°. Затем вырезать из картона лекало, не забывая вырезать область, находящуюся между двумя линиями радиусов.

Шаблоны для внешнего кольца и входного патрубка имеют прямоугольную форму, поэтому их сделать не составит труда.

Порядок работ по изготовлению дефлектора ЦАГИ ↑

После подготовки шаблонов начинается работа с металлом. Изготавливая дефлектор на трубу своими руками, делают следующее:

  1. Посредством лекал рисуют необходимые контуры деталей на металле. При этом добавляют в местах нахлеста по 20 мм. Линии наносят специальным мелом или простым карандашом.
  2. Ножницами по металлу вырезают детали по нанесенному контуру в развернутом виде.
  3. Посредством ножовки режут на куски необходимой длины металлические полосы либо уголок из металла – эти отрезки будут использоваться для скрепления деталей конструкции, сделанных из оцинкованного железа.
  4. Вырезанные элементы сгибают надлежащим образом, в местах нахлеста делают отверстия, а края фиксируют при помощи заклепок.
  5. Далее изделие собирают – элементы в местах наложения друг на друга сверлят, через полученные отверстия детали закрепляют относительно друг друга заклепками.
  6. Крепление к дымоходу конструкции можно подготовить в двух варианта – сделать отверстия для крепежа во входном патрубке или дополнительно из металлической полосы сделать стяжной хомут, для которого понадобятся болт с гайкой.


Вариант переходника для прямоугольного дымохода

Как сделать колпак на дымоход своими руками

Несмотря на то, что оголовник на трубу дымохода не сложно сделать своими руками, большинство застройщиков предпочитают покупать готовые, экономя время и силы. Такой подход не лишён здравого смысла, так как профессиональное изготовление колпаков на дымоходы позволяет получить изделия более эстетичного вида, оснащённые дополнительными функциями и украшениями. Особенно привлекательна возможность заказать козырёк по индивидуальному эскизу с учётом всех пожеланий.

Однако если постараться, что козырёк на дымоход вполне достойного качества и вида можно сделать самостоятельно. Для этого потребуется выполнить пять шагов:

1) Начертить эскиз колпака, тщательно измерив внутренний диаметр трубы дымохода. Размеры вычисляется следующим образом:

  • диаметр диффузора = диаметр внутренней трубы × коэффициент 1,3;
  • диаметр основания колпака = диаметр внутренней трубы × коэффициент 1,7;
  • ширина колпака = диаметр внутренней трубы × коэффициент 1,9.

Края оголовка должны выступать за трубуИсточник stroy-pz.ru

2) Приобрести листвой металл и ножницы для его нарезки, а также резиновую киянку, металлические уголки и метизы.

3) Листу металла придать квадратную форму и его углы попарно загнуть к противоположным.

4) Прикрепить получившуюся пирамиду к стойке основания.

5) Установить колпак на трубу, закрепив её, предварительно подогнав по размеру.

Обязательно перед установкой свериться с техническими нормативными документами региона и обеспечить соответствие работ предъявляемым требованиям. Это не только избавит от неприятностей с введением постройки в эксплуатацию, но и обеспечит возможность получить страховку при повреждении и гибели строения.

Видео описание

Как делается колпак на трубу, смотрите в этом видеоролике:

Как установить колпак на трубу дымохода

При установке оголовника важно помнить, что безопасность системы и её правильное функционирование более значимы, чем эстетика внешнего вида. Именно поэтому необходимо неукоснительно соблюдать правила монтажа козырька, а именно:

  1. Если КПД отопительного котла превышает 85 % недопустимо применять классическую пирамиду. Здесь подойдёт только конусный козырёк с открытым соплом, которая не покроется наледью при любом морозе;
  2. Если дымоход выполнен из кирпича без вставок и напрямую подсоединён к теплогенератору, следует накрыть её крышкой со сквозным патрубком;
  3. Внутри печных труб надлежит разместить пластину из нержавеющей стали, что существенно продлит срок эксплуатации козырька;
  4. Если зонтик на трубу имеет продухи, оптимально использовать двускатные или вальмовые зонты.

Так как данный вопрос имеет значение, определяющее надёжность эксплуатации всей отопительной системы, его лучше не пытаться решать самостоятельно, а обратиться за консультацией к специалистам.

Видео описание

Наглядно про монтаж колпака на дымоходную трубу альпинистами – в этом видео:

Почему приходится менять колпаки на трубе дымохода

Ни один, даже самый дорогостоящий колпак на печную трубу не будет служить вечно и рано или поздно потребует замены. Причиной этому является воздействие высоких температур на уязвимый метал. На выходе температура дымового потока превышает 150 °C – 180 °C и постоянное воздействие его на стенки козырька приводит к его прогоранию. Лист из оцинкованной стали выдержит не более 3-5 лет, либо 7-10 при условии оборудования его отражателем. Для сравнения, роскошный колпак для трубы дымохода из меди прослужит до 50 лет.

Роскошный кованый колпак на дымоходИсточник metkolor.ru

Заключение

Колпак на трубу дымохода позволяет защитить канал от загрязнения, продлить срок эксплуатации отопительной системы, но несколько снижает силу тяги. Он может служить украшением крыши и защитой дымохода, или создать настоящую проблему, обледенев зимой. Устанавливать его или нет, каждый решает сам, исходя из особенностей отопительной системы и личных предпочтений.

Как сделать дымник для дымохода своими руками

Невзирая на то, что конструкция накрывки проста (о чем мы уже неоднократно говорили), сделать подобное приспособление в домашних условиях достаточно сложно. Следовательно, если опыта в данной сфере у вас нет, вначале сделайте точный чертеж и перенесите его на кусок картона соответствующего размера, вырежьте и тщательным образом продумайте возможные способы крепежа и соединений. Затем, как только ситуация более-менее прояснится, вырежьте соответствующие части из металла и можете начинать сборку

Повторимся, очень важно правильно измерить дымоходную трубу, а также четко придерживаться полученных данных в процессе изготовления

Зонт или дефлектор

Строительные нормы указывают, что установка дефлекторов на трубы от газовых котлов строго запрещена. Причина в возможном образовании льда на горизонтальных участках трубы, что приведёт к ухудшению тяги. Дефлектор является усугубляющим фактором, из-за которого процесс обмерзания будет проходить быстрее. Для выходов от газовых котлов можно использовать только примитивные зонты, предотвращающие попадание мусора и осадков.

Флюгер с интересным дизайном, который может разрушить дымоходИсточник каминыч.рф

Форма устанавливаемого колпака зависит от формы дымохода. Если в доме применена система дымоходов-сэндвичей, то дымники оборудуются специальной юбкой для обеспечения теплоизоляции. В кирпичных трубах достаточно оборудовать колпак основанием для защиты кирпичей от воздействия осадков. Дефлекторы допускаются к установке на металлических трубах котлов, которые работают на твёрдом топливе.

Стоит отказаться и от флюгеров. Такие конструкции постоянно испытывают давление ветра, что создаёт вибрацию, постепенно разрушающую кирпичные трубы. В итоге быстро изнашивается не только колпак, но и сам дымоход.

Классификация

Выбирая козырек, учитывайте несколько характеристик.

По материалу

От качества и вида материалов зависит долговечность козырька

При выборе вариантов, обратите внимание на медные приспособления. Такой материал, старея, становится привлекательней и будет надежно служить в течение 50 лет

Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки. Или придется ежегодно снимать колпак и снова покрывать его краской.

Уступая медному козырьку по сроку службы на 15-20 лет, нержавеющие детали стоят на порядок дешевле.

Титан – привлекателен своей долговечностью и хорошими свойствами металла, но стоит дороже нержавейки.

Поэтому в этом вопросе (какой колпак лучше?) однозначного совета нет.

Кто-то покупает медный колпак с архитектурной композицией, или простой зонтик из оцинковки – любая конструкция должна надежно защищать дымоход. А внешний вид – это понятие второстепенное.

По форме

Здесь выбор настолько индивидуален, что давать советы невозможно. Просто перечислим формы колпаков, а выбор зависит от предпочтения покупателей или домашних мастеров:

  • полуцилиндрическая или сводчатая;
  • четырехскатная, самая простая и востребованная конструкция;
  • шатровая – ближе к европейскому стилю зданий и крыш;
  • с двумя скатами, встречается на половине крыш в стране;
  • выполненная в виде шпиля башни, напоминает колпаки в готических замках;
  • плоская с небольшим скосом – такую конструкцию принято устанавливать на модерновый стиль архитектуры здания.

Нередко можно встретить колпаки с встроенными флюгерами, с выполненной специальной заслонкой, обеспечивающей достаточную тягу и выход отработанных газов даже при сильных порывах ветра.

Поток воздуха, поступающий в дымоход, создает воздушную пробку и снижает до минимума количество кислорода в топочном отсеке.

По назначению

По назначению защитные устройства подразделяются:

  • колпак устанавливаемый на дымоход печи, работающей на твердом топливе;
  • для обслуживания котлов отопления и пиролизных печах, устанавливают козырьки с открытыми соплами;
  • котлы, работающие на газе, солярке оснащаются дефлекторами с открытым соплом. Такие устройства создают дополнительную тягу и могут служить для вентиляции всего помещения и создания благоприятных условий для сгорания топлива.

Изготовление и установка колпака своими руками

При сборке простой модели колпака в домашних условиях можно обойтись без специальных станков для вальцовки, достаточно простых инструментов и приспособлений.

Необходимые инструменты и материалы

Комплект необходимых инструментов для изготовления и монтажа флюгарки должен, состоять из:

  • металлической линейки;
  • маркера;
  • клиновидной киянки;
  • ножниц по металлу;
  • электрической дрели;
  • специального зажима;
  • листогиба;
  • оправки;
  • небольшого молотка.

Из материалов потребуются:

  • лист картона;
  • листовой металл;
  • металлическая пластина;
  • шурупы;
  • грунтовка по металлу;
  • краска.

Чертежи и схемы

Простой колпак из оцинкованной жести толщиной 0,6 — 0,8 мм для квадратной или прямоугольной трубы из кирпича можно легко изготовить своими руками. Он имеет крышку пирамидальной формы и вырезается с помощью выкройки из цельного листа металла.

Для дымовых труб и вентиляционных шахт круглого сечения используют дефлектор ЦАГИ. Так он называется потому, что является изобретением Центрального аэродинамического института. Его можно изготовить из листа тонкой нержавеющей стали или оцинковки.

На печную трубу круглого сечения также можно установить дефлектор Григоровича.

Расчёт размеров

Дымник должен закрывать все плоскости с торца трубы, а если в конструкцию входит оголовок, то колпак должен закрывать и его горизонтальные поверхности.

Будущее изделие должно довольно легко надеваться на трубу, поэтому каждый его длину и ширину нужно увеличить на 4-5 мм.

Ход работ

Процесс сборки и монтажа колпака состоит из следующих шагов:

Изготовление выкройки из картона по вычисленным размерам.

  • Перенос её контуров на лист металла и вырезание заготовки зонтика с помощью ножниц по металлу.
  • Размещение на рабочем столе заготовки разметкой вверх, чтобы было удобнее сгибать сначала линии, отмеченные на чертеже пунктиром до прямого угла, а затем линии, обозначенные буквой «d».
  • Сворачивание конуса. Место соединения нужно закрепить клёпками.
  • Изготовление капельника. Контуры деталей фартука — капельника вычерчивают по выкройке на листе металла и вырезают. Сгибы по краям элементов делают с помощью листогиба. Для соединения деталей также используют клёпки.
  • Крепление кронштейнов. Их нужно сначала нарезать из металлических пластин, а затем приварить одним концом к фартуку и зонтику. Для обработки мест сварки используют грунтовку по металлу.
  • Отделка колпака. Все поверхности дымника покрывают 2 слоями краски, которая защитит металл от коррозии и придаст изделию более эстетичный вид.
  • Монтаж колпака на оголовок трубы дымоудаления. Вариант крепления изделия выбирается в зависимости от типа трубы. В некоторых случаях используют шурупы или дополнительно ставят хомут.

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

  • габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
  • угол уклона скатов – от 30 до 45°;
  • минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора – ветер создает внутри колпака разрежение Насадка красивая, но не слишком эффективная и надежная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

  1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
  2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
  3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
  4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Вычерчивание круга на листе оцинковки (слева) и соединение краев грибка (фото справа)

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Сборка рамы и монтаж стоек по углам, крепление производится заклепками

Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Отличие дымника от флюгарки, зонта, оголовка и колпака

Для того, чтобы иметь четкое представление о дымнике, следует понять, чем отличается этот элемент от тех, которые часто путают с ним. По определению — это крышка из металла на верхушке дымохода. Однако, дымником часто называют любые конструкции, которые установлены на воздуховоде, независимо от их форм и назначения.

Флюгарка

Имеет несколько другое значение: помимо элемента, находящегося на верхушке трубы, флюгарка имеет такую специфическую конструкцию, что способна вращаться, тем самым разгоняя воздух, препятствуя его возможности попадания в дымоход. Флюгарка способствует усилению вывода воздуха из дымохода.

Элемент в виде колпака, похож на верхнюю часть дымохода, но предназначен для круглых и квадратных труб. Используется исключительно в целях защиты от осадков. Как правило, выполнен в виде конуса.

Оголовок

Понятие верхушки для такого элемента мало: это комплекс всех элементов, которые устанавливаются на трубу для ее защиты. К ним относятся колпаки, дымники, обшивка, примыкания. То есть, это вся конструкция, закрепленная на дымовом выходе.

Колпак

Колпак защищает и украшает саму горловину трубы. С ним соединяется верхняя часть. Колпак надевается на дымоход, а затем к нему крепят кронштейны защитного элемента.

Таким образом, каждый элемент имеет свое назначение, название и отличается по функциям.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
