Что из себя представляет конденсационный газовый котел Vaillant + инструкция по эксплуатации

Какие они бывают?

По способу установки различают котлы:

  • Настенные. Небольшие размеры и вес. Не требуют отдельного помещения. Стильный дизайн — прекрасно смотрятся на кухне. Описываемая торговая марка предлагает большой выбор моделей навесного типа.
  • Напольные. Более громоздкие. Мощнее, чем настенные аналоги. Подходят для отопления дома большой площади. Напольных моделей всего три – AtmoVIT (16 000-56 000 Вт), AtmoCRAFT (65 000-157 000 Вт) AtmoVIT Exclisuv (до 47 000 Вт). Сделаны из чугуна – это продлевает срок их службы. Забор воздуха – посредством вентиляторов. Можно подключать емкостной бойлер. Последние модификации напольной серии оснащены двумя горелками, одна – поддерживает постоянство температуры теплоносителя, вторая задействуется при необходимости увеличения интенсивности нагрева.

По числу контуров:

  • Одноконтурные. Они предназначены только для отопления. Маркировка «VU». Возможно подключение бойлера.
  • Двухконтурные. Эти, помимо обогрева дома, попутно нагревают воду для бытовых нужд. Маркировка «VUW». КПД таких аппаратов достигает 93%.

По способу отвода продуктов сгорания:

  • Традиционный дымоотвод. Модели с открытой топкой называют — атмосферные. Их маркировка — AtmoTEC.
  • Коаксиальный дымоход. Закрытая топка. Маркировка турбированных версий – TurboTEC.

Также газовые нагреватели Vaillant различаются мощностью и комплектацией. Производитель выпускает оборудование с четырьмя мощностями – 12, 24, 28, 36 кВт.

В маркировке зашифровано много полезных сведений. Например, маркировка Vaillant VU turboTec 362/5-5 обозначает – один контур «VU», турбированный — turboTec, 36 000 Вт, 2 – дым отводится принудительно, 5 – пятое поколение.

Почему котел сильно дымит?

Сильный дым, идущий из трубы, представляет собой водяной пар, присутствующий в составе отработанных газов.

При работе котла в номинальном режиме такого явления наблюдаться не должно. Если сильно идет пар, значит, конденсация проходит в нештатном режиме и большое количество пара не успевает осесть на стенках камеры.

Для нормализации режима следует понизить температуру в обратной линии, чтобы увеличить разницу между температурами пара и поверхности камеры, вследствие чего повысится эффективность процесса.

Тогда количество пара в составе выводимых газов значительно уменьшится.

Принцип работы

Рассмотрим принцип работы газовых котлов Вайлант. Они предназначены для отопления помещений и нагрева воды для бытового использования. Подключаются к системе отопления с радиаторами, которые располагаются по всему дому. Когда теплоноситель внутри остывает до определенной температуры, срабатывает термостат. Он подает сигнал на плату управления.

Оттуда идет сигнал для включения циркуляционного насоса, открытия газового клапана и подачи электричества на электроды розжига. Начинает гореть газ в горелке, над которой расположен основной трубчатый теплообменник. В нем тепло передается от сгорания газа к теплоносителю в трубках.

Когда вода в системе отопления нагревается до выставленной в настройках температуры, снова срабатывает термостат и работа котла прекращается. При включении крана с горячей водой, срабатывает трехходовой клапан, который направляет нагретый теплоноситель во вторичный теплообменник. Там, через тонкие стенки тепло передается водопроводной жидкости.

В некоторых сериях, к примеру, Vailllant Turbo, возможно подключение выносного комнатного термостата. В этом случае можно настраивать обогрев на нужную температуру в помещении.


Котлы Vailllant Turbo

Конденсационные модели, такие как Вайлант ecoTEC имеют теплообменник особенной конструкции, который позволяет дополнительно использовать тепло летучих продуктов сгорания во время их конденсации.

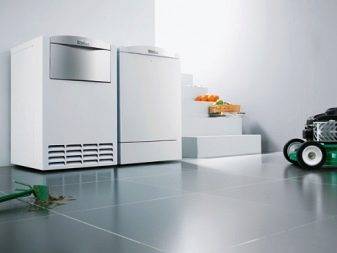

Описание напольного котла Vaillant

Не первый год напольные газовые котлы Vaillant покоряют рынок, а всё благодаря высокому качеству продукции. Популярнейшим товаром фирмы являются двухконтурные устройства, их преимущество заключается в том, что они способны выдавать большую мощность, обеспечивая теплом от двух этажей и больше.

Однако под такой котёл определённо стоит сделать пристройку или отдельную котельную, ведь на кухне размещать девайсы с мощностью свыше 60 кВатт запрещено по правилам пожарной безопасности. Но если нет желания тратить дополнительные ресурсы на отстройку нового здания, фирма имеет и ряд настенных обогревателей – от 24 до 34 кВатт мощностью.

Чтобы разобраться, почему стоит слегка переплатить за бренд, давайте рассмотрим характеристики, что выдаёт газовый напольный котел Vaillant atmovit.

Этапы подключения двухконтурного газового котла

Если вы уже решили, что подключение двухконтурного газового котла может отнять у вас немало времени, но он срочно вам необходим, то стоит заранее разобрать, через какие этапы придётся пройти. Правильное подключение выглядит следующим образом:

  1. Сначала необходимо обратиться в организацию, занимающуюся поставками природного газа. Она должна выдать разрешение, согласно которому вы сможете использовать газовые котлы отопления настенные двухконтурные; схема подключения при этом также должна быть описана в обращении.
  2. Компания выдаст вам технические условия, и настенный двухконтурный газовый котел, установка которого будет проводиться в доме, должен быть подключен к газовой магистрали согласно инструкциям.
  3. Как только инженеры утвердят проект, а вы разберётесь, как подключить двухконтурный газовый котел к отоплению, приедут специалисты, занимающиеся установкой девайса на наружную сеть.

Когда будете обращаться в компанию, не забудьте взять копии и оригиналы технической документации на право владения участком, а также паспорт, что прилагается к приобретаемому котлу. Без них инженеры не смогут подобрать оптимальный вариант подключения, и процедура может серьёзно затянуться. Проектные фирмы лучше всего выбирают именно сотрудники газовой организации, так как у них есть опыт и множество контрагентов, которых можно посоветовать. Поэтому не стесняйтесь спрашивать у них за то, кого лучше выбрать для установки, а также уточнять прочие мелочи.

Если же вы не укажите этого в плане или будете стараться сделать всё кустарным методом, то сотрудники газовой службы просто не согласятся подключить к устройству магистральные трубы, так как это будет нарушать технику безопасности и может стоить вам жизни. Поэтому ответственно подходите к этому вопросу.

Вам будет интересно >> Принцип работы одноконтурного настенного газового котла

Газовые котлы лучше всего ставить на улице или в паре шагов от дома, устанавливать их в жилище – не стоит.

Инженер-проектировщик обязан проконсультировать вас по поводу требований для установки котлов, однако их следует изучить заранее и идти на встречу уже подготовленным. Вам необходимо соблюсти следующие вещи:

  • Если теплогенератор не превышает мощности в 60 кВт – его разрешено устанавливать даже на кухне. А если до 150 кВт – следует выделить отдельное помещение, а лучше отстроить специальную топочную или сделать небольшую пристройку к дому.
  • В здании, где вы устанавливаете котёл, должны быть потолки не менее 2.5 метров в высоту. Если это кухня, то её объём должен составлять от 15 квадратных метров и более.
  • Вентилироваться помещение также должно хорошо, стоит установить вытяжку, способную перегонять 3-объёма комнаты за час. К этому количеству следует добавить воздух, потребляемый самим котлом. Найти подробную информацию на эту тему можно в техническом паспорте устройства.
  • Стены и потолки в горючей необходимо защитить от возгорания либо позаботиться о том, чтобы они были невоспламенимыми.
  • Прозрачная часть окон должна составлять не меньше 3-х сотых квадратных метров к каждому кубометру топочной.
  • Проход к тепловому агрегату не должен заграждаться, а по бокам необходимо иметь пространство в 1 метр, чтобы можно было совершать полноценное обслуживание.
  • Между котлом и вертикальным дымоходом должно быть до 3-х метров, иначе отвод воздуха будет неэффективным.

Всё это следует учитывать, чтобы у вас приняли проект, и при этом вы были спокойны в плане безопасности автономного отопления. Также не стоит скупиться на самом котле, и лучше покупать современную автоматику, которая, в случае задувания пламени, и газ отключит, и температуру помещения будет держать на одном уровне. Лучше один раз потратиться, чем потом жалеть и мучиться с китайским котлом, который отказывается работать согласно тех. паспорту и едва ли выдаёт заявленную мощность. Также вам следует заранее изучить схему подключения устройства.

Отличительные особенности

Но всё вышеназванное можно найти и в других марках. Так какой смысл покупать именно эти котлы? Всё дело в нескольких особенностях техники, производимой Vailent:

  • Высокое качество сборки. Именно ему обязана цена товара. Ничего не скрепит и не разваливается при монтаже, как в китайских поделках, а имя компании известно на весь мир, ведь бренду более 100 лет. Опыт инженеров Вайлент сложно переоценить, поэтому их продукция и славится высоким уровнем безопасности, ведь нет ничего важнее в газовых котлах.
  • Зачастую «немецкая техника» – это лишь маркетинговая уловка, и далеко не весь производимый в Германии товар достоин похвалы. Но именно благодаря компаниям, вроде Вайлент, пользователи по сей день ценят европейское качество.
  • Разнообразный товарный ряд. Имея один стандарт качества, фирма умудряется производить дешёвые настенные и дорогие напольные двухконтурные газовые котлы. Таким образом, вы можете подобрать то, что нужно конкретно в вашем случае.
  • Высокое КПД всех котлов – одно из рекордных на рынке, совмещается с немецким стандартом безопасности.

Не стоит идеализировать технику любого производителя и забывать о такой вещи, как «заводской брак». Сколько бы хороших отзывов вы не слышали о фирме, вам может попасться именно тот неудачный котёл. Благо, гарантия позволяет быстро обменять товар.

Чтобы не возникло дополнительных проблем, правильно выбирайте магазин для покупки. Ведь за качество Вайлент приходится платить немалые деньги, и совершенно не хочется потратить годовую зарплату на то, что может вообще не работать. Также не бойтесь уточнять у продавцов, является ли их магазин официальным дистрибьютором техники или перекупщиком. Но это можно понять и самостоятельно, ведь во втором случае – цены на 10-20 процентов выше.

Монтаж

Срок службы агрегатов Vaillant довольно сильно зависит от того, как была проведена их установка. Для правильного монтажа котла необходимо соблюдать все требования и нормативы

Однако перед тем как осуществлять установку, важно ознакомиться с инструкцией, которая идет в комплекте к устройству

Идеальным вариантом будет доверить установку котла специалисту с соответствующим опытом и лицензией. Если есть желание попробовать установить отопительное оборудование самостоятельно, то лучше всего воспользоваться схемой установки, которая есть в инструкции.

Монтаж агрегата начинают с его распаковки и снятия защитной пленки

Далее важно проверить, все ли составляющие есть в комплекте

При установке важно соблюдать минимальные расстояния от устройства до чего-либо:

  • сверху — 40 сантиметров;
  • по бокам — по 1 сантиметру;
  • снизу — 25 сантиметров.

Производитель отмечает, что агрегатам Vaillant не нужно дополнительное расстояние до воспламеняющихся элементов.

Когда все расстояния отмерены, следует воспользоваться монтажным шаблоном, который поможет подготовить места для крепления котла

Важно заранее проверить, чтобы стена выдерживала вес агрегата, а крепеж в комплекте точно подходил. Если стена не в состоянии выдержать вес котла, то следует воспользоваться дополнительными стойками или кирпичной кладкой

Навешивается изделие на стену строго по инструкции.

Далее следует демонтировать и монтировать переднюю облицовку и крышку камеры сгорания согласно процессу, описанному в документации к котлу.

Теперь можно переходить к основным работам по установке.

  • Из комплекта взять обжимное резьбовое соединение и установить его на газопровод.
  • Проверить в системе отопления объем расширительного бака. В том случае, если он недостаточен, то следует установить дополнительный бачок. При этом необходимо на его выходе установить обратный клапан.
  • Промыть подающие линии.
  • На трубопроводе с холодной водой установить запорный кран и обратный клапан.
  • Проверить, чтобы газовый счетчик был рассчитан на указанный расход газа.
  • Далее проводится монтаж газопровода к газовому штуцеру. Для этого лучше всего использовать запорный кран, не прилагая слишком большие физические усилия. Затем проверяется наличие воздуха в газопроводе, и при необходимости его удаляют. После чего монтируется подающая линия системы отопления и обратная линия системы отопления. Завершить данный этап необходимо проверкой герметичности всего газопровода.
  • Подключить холодную, горячую воду и накопитель горячей воды согласно инструкции.
  • К предохранительному клапану котла присоединить сливную трубу.
  • Далее идет монтаж системы дымохода в зависимости от ее типа.
  • Что касается электромонтажа, то его лучше однозначно доверить квалифицированным специалистам.
  • В завершение можно провести подключение дополнительных компонентов или датчика.

Установка напольного котла на газе с двумя теплообменниками выполняется несколько по другой, более сложной схеме, при этом устанавливаются последовательно:

  • регулятор температуры;
  • группа безопасности;
  • выносной радиатор;
  • обогревательный котел;
  • расширительный бак;
  • насос;
  • кран подпитки;
  • насос для малого контура;
  • обратный клапан;
  • выносной датчик температуры узла смешения.

Преимущества и недостатки

Конструктивные особенности и функции влияют на качество техники. Если внимательно прочитать инструкцию газового котла Vaillant, то можно выделить несколько основных достоинств:

  • встроенная система безопасности;
  • датчик тестирования неполадок;
  • теплообменник с пластинчатой структурой;
  • значительная ёмкость бака;
  • простая система дымоотвода.

Устройство безопасности позволяет защищать прибор от неожиданного снижения подачи топлива, перегрева или блокировки поступления воды, погашения огня внутри горелки. Оно также регулирует работу котла при отключении подачи электричества, замерзании или нарушении функционирования теплообменника. Датчик неисправностей при возникших проблемах покажет на экране код ошибки. С его помощью диагностируют неполадки.

Особенность структуры теплообменника продлевает срок эксплуатации котла, так как пластины обладают высокой надёжностью, прочностью и стойкостью к износу. Ёмкость накопительного бака составляет 150 л, что обеспечивает удовлетворение всех бытовых нужд. Система вывода дыма легко монтируется и не загрязняет окружающую среду.

Основные недостатки:

  • необходимость использования только очищенной воды;
  • отключение при перебоях с электричеством;
  • недостаточная тяга;
  • неполная комплектация.

В котлах нет расширительного бака, поэтому не получится поддерживать расход теплоносителя. Нормальное функционирование агрегата обеспечит только постоянное входное давление холодной воды. В открытых конструкциях нет встроенного вентилятора, поэтому тяга слабая. Автоматические системы отключают котёл при сбоях в подаче электроэнергии. Запускать его придётся вручную, при этом расходуется больше газа, коэффициент полезного действия снижается. Нельзя использовать для отопления антифризы или воду с примесями, подойдёт только дистиллированная или фильтрованная жидкость. Для первого запуска желательно предварительно прокипятить и отстоять воду.

Виды

Существуют разные типы котлов Vaillant . Их можно разделить на несколько категорий.

По типу установки бывают:

  • Напольные котлы. устанавливаются на пол, вследствие чего имеют больший вес. Как правило, способны развивать большую мощность. Используются, как правило, в помещениях большой площади.
  • Настенные. Навешиваются на прочные стены или иные опорные конструкции. Специфика монтажа предполагает использование более легких деталей и узлов, имеющих несколько меньшую прочность и мощность.

По количеству контуров предлагаются:

  • Одноконтурные. Установки, которые производят только нагрев теплоносителя (ОВ) для отопительных систем.
  • Двухконтурные. Котлы, одновременно нагревающие теплоноситель и горячую воду для бытовых нужд.

По типу камеры сгорания:

  • Атмосферные. Котлы, которые для вывода продуктов сгорания топлива используют естественную тягу.
  • Турбированные. Эти агрегаты имеют закрытую горелку, подача воздуха осуществляется специальным вентилятором.

Каждый тип котла имеет собственные преимущества и специфические особенности. Выбор наиболее оптимального варианта производится исходя из потребностей и специфики помещения, его размеров, объема и прочих факторов.

Виды

Видов котлов от производителя Vaillant сегодня предложено множество.

В зависимости от того, как будет установлен агрегат, есть два вида.

  • Настенные, которые более компактны и не нуждаются в отдельном помещении. Стоит заметить, что они пользуются повышенным спросом. Особенно такие котлы востребованы среди владельцев квартир, чтобы отопительный сезон можно было начинать раньше, а завершать позже.
  • Напольные, габариты которых больше, и им желательно выделять отдельную комнату. Зачастую такие модели используют, чтобы обогреть крупные площади. У Vaillant котлы данного вида отличаются большим диапазоном мощности и комплектующих составляющих. Основным материалом для данных агрегатов является чугун.

И также котлы делятся на:

  • устройства с единым теплообменником (одноконтурный);
  • устройства (двухконтурные), которые имеют два теплообменника.

Помимо этого, котлы Vaillant в зависимости от принципа работы бывают нескольких видов.

Бывают настенные и напольные.

Среди них встречаются:

  • атмосферные (серии AtmoTEC);
  • турбированные (серии TurboTEC).

Устройства данной серии обозначаются буквами VU, а двухконтурные имеют обозначение в виде трех букв VUW.

Также могут быть настенными и напольными. Данная серия представлена вариантами с одним и двумя теплообменниками.

Электрокотлы

Представлены компактными устройствами, крепящимися на стену.

По мощности модели котлов могут быть 12, 24, 28 и 36 кВт. Подаваться и отводиться воздух может как естественным путем, так и при помощи вентилятора.

Среди котлов Vaillant наибольшим спросом пользуются следующие одноконтурные серии.

  • AtmoTEC plus представлены моделями с мощностью 24 кВт и мощностью 28 кВт. При этом они снабжены модулирующей горелкой и дымоходом. Несмотря на то что в их строении всего один теплообменник, данные устройства легко подключить к водонагревателю.
  • TurboTEC plus способны только отапливать помещение. Однако мощность данной серии довольно разнообразна. Огромным плюсом этих устройств является то, что они могут работать в помещениях, где много пыли.
  • EcoTEC plus отличается повышенной мощностью от 80 до 120 кВт. При этом он является конденсационным. Среди преимуществ стоит отметить возможность собирать в каскад до 6 котлов данной серии и экономию газа до 40 процентов.

Особое внимание также обращают на себя двухконтурные устройства серии

  • AtmoTEC plus имеет модели с мощностью от 20 до 28 кВт. Снабжен естественным отводом для продуктов сгорания. Нельзя использовать для образования каскада. Среди преимуществ стоит отметить невозможность образования накипи за счет пластинчатого и проточного теплообменника.
  • AtmoTEC pro представлен моделями, мощность которых имеет только одно значение 24 кВт. Есть автоматическое переключение только для нагрева воды.
  • TurboTEC plus отличается моделями в большом диапазоне мощностей. Имеет принудительную систему отвода продуктов сгорания.
  • TurboTEC pro, несмотря на свою небольшую мощность в 24 кВт, способен одновременно обеспечить теплый дом и горячую воду.
  • EcoTEC plus имеет КПД 104 процента, и это при мощности котлов данной серии от 24 до 34 кВт. Модуляция горелки имеет диапазон от 28 до 100 процентов. А также осуществляется электронный контроль за процессом розжига и горения.

Среди многочисленных агрегатов Vaillant стоит также обратить свое внимание и на напольные котлы. EcoCOMPACT VSC – данный конденсационный котел снабжен встроенным бойлером для послойного нагрева воды

Его мощность составляет от 4 до 32 кВт. Основным отличием устройства являются и его небольшие размеры, позволяющие разместить на небольшой площади

EcoCOMPACT VSC – данный конденсационный котел снабжен встроенным бойлером для послойного нагрева воды. Его мощность составляет от 4 до 32 кВт. Основным отличием устройства являются и его небольшие размеры, позволяющие разместить на небольшой площади.

Несмотря на обилие и высокое качество своих котлов, Vaillant не перестает улучшать процесс отопления. Например, фирма создала различную автоматику, которая позволяет еще лучше регулировать отопление, делая условия жизни более комфортными.

Полезные рекомендации

Чтобы не ломать голову над тем, как устранить ошибку F28 в газовом котле «Вайлант», перед началом эксплуатации устройства необходимо внимательно изучить инструкцию. Она довольно простая и понятная даже начинающему пользователю на интуитивном уровне. Дополнительно устройство снабжено специальным дисплеем, на котором отображаются все кодовые обозначения с названием тех или иных неполадок.

При возникновении какой-либо ошибки необходимо уточнить ее номер и прочитать аннотацию в инструкции. Некоторые из неисправностей можно исправить самостоятельно, однако в большинстве случаев может потребоваться исключительно специализированная помощь. Чтобы избежать неприятностей, перед каждым отопительным сезоном рекомендуется вызывать мастера, который сможет проверить котел на герметичность, а также на качественную работоспособность.

Неправильное давление в агрегате является самой распространенной причиной появления в газовом котле «Вайлант» ошибки F28. Что делать в этой ситуации? В первую очередь специалисты рекомендуют поддерживать уровень давления на средней серой полоске датчика. Если стрелка переходит в красную зону, то это свидетельствует о том, что показатель очень сильно понижается. Это может серьезно отразиться на работе системы.

Область использования и технические характеристики

Газовые котлы Вайлант предназначены для отопления бытовых и производственных помещений. В зависимости от модели имеют различный диапазон мощностей. От небольших аппаратов, к примеру, Eco Compact на 4 кВт, до устройств повышенной мощности, например, Eco Craft VKK на 294 кВт. Также, при необходимости, ряд моделей способны соединяться в каскад, для складывания вырабатываемой тепловой энергии.

Выпускаются как настенные, так и напольные приборы. В зависимости от типа камеры сгорания выпускаются атмосферные и турбированные серии. К примеру, Вайлант Т3 и Т4, где Т3 оснащен атмосферной, а Т4 закрытой камерой сгорания. Теплообменник изготовляется из меди, нержавеющей стали или чугуна.

Все аппараты оснащены современными устройствами защиты: от замерзания, перегрева, тушения пламени и отсутствия тяги. Отдельные приборы могут работать как от природного, так и от сжиженного газа. Все котлы имеют электронную систему управления и автоматический розжиг. Модулируемые горелки позволяют плавно изменять необходимую интенсивность работы.

Основные характеристики продукции Вайлант

Фирма Вайлант занимается выпуском конденсационной техники, газовых нагревателей и газовых котлов как напольных, так и настенных. Ассортимент котлов достаточно велик, они изготавливаются с одним и двумя контурами. Двухконтурные наиболее распространены в виду их функции не только обогревать помещение, но и обеспечивать горячее водоснабжение.

Ассортимент газовых котлов Vaillant

Любой двухконтурный газовый котел производства Вайлант обладает следующими преимуществами:

  1. Обладает небольшим весом, довольно компактный;
  2. Прост в использовании и безопасен;
  3. Имеет большой диапазон мощности;
  4. Качественный, надежный и долговечный;
  5. Его монтаж не займет больших усилий;
  6. Имеет современный дизайн и систему управления;
  7. Отлично обогревает помещение и достаточно экономичен.

Кроме того, в каждый котел встроены датчики безопасности, в основном их 3, но в некоторых моделях их может быть больше. Первый датчик перекрывает газ в случае, если вдруг потухнет пламя, второй обеспечивает безопасный вывод продуктов сгорания, а третий контролирует температурный режим внутри агрегата. Также каждое устройство оборудовано тремя лампочками с разными цветами на панели управления. Зеленая лампочка горит, когда агрегат нагревает воду, желтая указывает на работу газа в котле, а красная информирует о каких-либо проблемах.

Несмотря на высокое качество и массу плюсов, есть и недостатки, среди которых выделяются:

  1. Зависим от электроэнергии;
  2. Отсутствует расширительный бак;
  3. Высокая цена как самого аппарата, так и его комплектующих;
  4. Отсутствует возможность закрыть панель управления, что не есть безопасно, если в доме есть дети.

Панель управления котла

Преимущества и недостатки

Германские приборы Vaillant обладают следующими достоинствами:

  • высокое качество изделия;
  • практически все узлы, например, TEC Pro и TEC Plus, выполняются в медных вариантах;
  • применяются самые инновационные технологии;
  • престижность бренда;
  • экономичность;
  • бесшумная работа аппаратов;
  • наличие двух датчиков тяги (патент);
  • наличие в комплектации необходимых разъемов и переходников для подсоединения воды и газа;
  • отличные отзывы как от специалистов, так и от владельцев.

Конечно, у этих изделий имеются и недостатки, такие как:

  • высокий ценник;
  • дороговизна запчастей;
  • в отдельных случаях большие габариты;
  • для отдельных моделей не рекомендуется заливка незамерзающей жидкости;
  • не разрешается монтаж дымоходов стороннего производства на аппараты с закрытой системой сгорания;
  • иногда при работе приборы шумят.

Устройство

Основные узлы конденсационного котла те же, что и в обычных моделях:

  • Газовая горелка.
  • Первичный теплообменник.
  • Трехходовой кран.
  • Газовый клапан.
  • Вентилятор турбонаддува.
  • Вторичный теплообменник (на двухконтурных моделях).
  • Аппаратура управления, система датчиков контроля состояния деталей.
  • Соединительные трубопроводы, кожух, присоединительные штуцеры для газа и воды.

Существенное отличие конструкции конденсационного котла от обычной модели состоит в наличии конденсационного отсека.

Он представляет собой емкость, разделенную перегородкой, через которую пропускается отработанный газ из горелки перед выводом его в дымоход. Конденсат оседает на стенках емкости, отдавая ей тепловую энергию.

Там же устанавливается вторичный теплообменник, получающий эту энергию и передающий ее воде. Отсюда и возникает высокий КПД установок — использование тепла от дыма и отработанных газов, в обычных моделях просто выбрасываемых наружу.

Особенности

По своим возможностям газовые котлы Vaillant применяются и как отопительные системы, так и для производства горячей воды. Вся продукция фирмы подлежит детальной проверке и имеет сертификаты. Некоторые модели собираются даже вручную. Механизмы аппаратов постоянно модернизируются и их качество растет.

Стоит отметить следующие очевидные особенности приборов немецкой фирмы:

  • конструктивно котлы предусматривают работу в условиях неравномерного (скачкообразного) давления, они вполне эффективно могут применяться в российских водопроводах и газовых системах;
  • котлы Vaillant употребляют минимум газа (экономичны);
  • просты в управлении и подают «умный» сигнал в случае возникновения неисправности;
  • гарантия исправной работы аппарата составляет 20 лет;

  • многие модели оснащаются системами предупреждения утечки газа и самодиагностики;
  • высокий уровень мощности, почти независимый от габаритов прибора;
  • котлы отличаются высоким уровнем адаптированности к условиям России – они безопасны и долговечны;
  • приборы экологичны – степень выброса вредных веществ в окружающую среду является минимальной;
  • доступность узлов и разных комплектующим к ним.

Котлы Vaillant – это вполне подходящий и нужный для России товар. Ценовой диапазон оборудования выпускаемого концерном составляет 29000-47000 рублей. Однако высокая цена компенсируется тем, что при покупке, например, двухконтурной модели владелец получает прибор, выполняющий две функции – обогрев и горячее водоснабжение помещения. Некоторое время назад концерном была организована сборка приборов в Словакии, где теперь выпускаются аппараты для востока Европы и РФ. Аббревиатура этих изделий содержит пометку Int.

Популярные ошибки и их расшифровка

Отказ или сбой работы узлов котла определяются системой датчиков и отображаются на дисплее в виде кода ошибки.

Наиболее распространенные из них:

  • F00-01. Отказ датчика температуры на прямой или обратной линиях.
  • F02-03-04. Сбой датчика из-за плохого контакта.
  • F05-06. На атмосферных котлах — сбой датчика контроля вывода дыма.
  • F10-11. КЗ датчика температуры ОВ.
  • F13. Перегрев котла, отказ датчика горячего старта.
  • F15-16. КЗ датчика удаления дыма (тяги).
  • F20. Перегрев котла, пробой изоляции или замыкание проводов в жгуте.
  • F22. Недостаток воды, вызывает отключение.
  • F23-24. Слишком быстрое нарастание или перепад температуры. Вызывает отключение агрегата.

Полный перечень ошибок содержится в руководстве пользователя.

ОБРАТИТЕ ВНИМАНИЕ!

Те из них, которые не указаны, могут быть устранены только специалистом сервисного центра.

Рассмотрим мнения пользователей, эксплуатирующих котлы Vaillant в своих домах:

В целом, отзывы положительные, хотя качество сервисного обслуживания и квалификация их работников единодушно признаются неудовлетворительными. Не менее нареканий вызывают цены на запчасти, которых, к тому же, часто не имеется в наличии.

Серии и модели

Настенные модели котлов Vaillant реализованы в двух сериях:

  • Vaillant Tec Pro
  • Vaillant Tec Plus

Эти серии мало отличаются друг от друга. Разница состоит в небольшом улучшении параметров линейки Plus.

Кроме того, настенные котлы могут иметь разные конструкции камеры сгорания:

  • Atmo
  • Turbo

Отличия этих видов уже рассматривались, поэтому останавливаться на них снова нет смысла.

По количеству контуров имеются одно- и двух контурные образцы, которые имеют разную маркировку:

  • VU — одноконтурные.
  • VUW — двухконтурные модели.

Полная маркировка котла включает в себя все обозначения, характеризующие его конструкцию и возможности:

  • AtmoTECproVUW. Двухконтурные атмосферные установки мощностью 24 кВт базовой комплектации.
  • AtmoTECplusVUW. Двухконтурные атмосферные котлы с расширенными функциональными возможностями, мощностью 20,24 и 28 кВт.
  • AtmoTECplusVU. Одноконтурные атмосферные котлы. способные к питанию только отопительных контуров. Мощность — 24 и 28 кВт.
  • TurboTECproVUW. Двухконтурные котлы с закрытой камерой сгорания (турбированные), базовой комплектации. Предлагаемая мощность — 24 кВт.
  • TurboTECplusVUW. Двухконтурные турбированные установки с расширенными функциональными возможностями. Диапазон мощности в зависимости от модели — от 20 до 36 кВт.
  • TurboTECplusVU. Одноконтурные турбированные агрегаты с расширенным функционалом и мощностью 12-36 кВт.

ВАЖНО!
Широкий выбор моделей разных возможностей и мощности позволяет оптимальным образом организовать обогрев и подачу ГВС для любого помещения.

В каких случаях лучше использовать

Специфика работы конденсационного агрегата требует, чтобы температура обратной линии не превышала 30°. Поэтому оптимальным вариантом применения такого оборудования является подогрев контуров теплого пола.

Он представляет собой наиболее яркий пример низкотемпературных отопительных систем с высоким эффектом. Для обычных радиаторных отопительных контуров никакого дополнительного эффекта не будет получено, хотя базовые функции котел обеспечит в полном объеме.

ОБРАТИТЕ ВНИМАНИЕ!
Конденсационные котлы можно приобретать с расчетом на будущий монтаж теплого пола — временно использовать его как обычный отопительный агрегат, а впоследствии подключить к низкотемпературным контурам с получением дополнительного эффекта.

Основные неисправности

Существует масса вариантов неисправностей, типичных для этого типа оборудования. Несмотря на высокое качество сборки и изготовления деталей, высокие нагрузки рано или поздно приводят к появлению определенных изъянов.

Среди них присутствуют:

  • Отсутствие или нехватка воды, вызванные проблемами с циркуляционным насосом.
  • Отказ котла при запуске. Происходит из-за наличия воздуха в системе, неправильного подключения нулевого и фазного проводов, выхода из строя платы управления и прочих неполадок.
  • Часто гаснет пламя горелки. Причина в отсутствии заземления, перебои подачи газа, отказ газового клапана.
  • Атмосферные котлы нередко страдают из-за отсутствия или слабой тяги. Причиной является слишком высокая температура в доме, засорение дымохода.
  • Проблемы с насосом, который не может поднять давление воды. Основная причина — поломка насоса, однако, возможно наличие воздуха или утечек в системе.

На практике неисправностей много, все перечислить невозможно. Для решения проблем необходимо привлекать квалифицированных техников из гарантийной мастерской.

Заключение

Котлы фирмы Vaillant представляют собой продукцию, обладающую всеми типичными чертами, свойственными немецкой технике.

Скрупулезно выверенные технологии, точность соблюдения всех условий производства, соответствие европейским стандартам по экологии и прочим позициям вывели эти агрегаты в число лидеров среди подобного оборудования.

Возможности и набор функций, которыми обладают установки фирмы Vaillant, позволяют создать в жилище комфортную и уютную обстановку.

Одновременное обеспечение отопления и подачи горячей воды для бытовых нужд удваивают ценность установок, повышая их эффективность и увеличивая отдачу для пользователей.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
