Как правильно копать траншею мотоблоком или мотобуром?

Траншеекопатель своими руками для мотоблока

Для строительных работ на приусадебном участке, освоения территории вблизи дома, при прокладке канализационных, водопроводных труб и кабельных сетей дачникам и мелким землевладельцам необходим канавокопатель. Цельные и навесные агрегаты, которые предложены на отечественных рынках, стоят недешево и подходят только к определенным мотоблокам. Поэтому многие хозяева решаются сделать траншеекопатель для мотоблока своими руками.

Самодельный агрегат должен удовлетворять следующим требованиям:

  • агрегатирование с мотоблоком мощностью 8-13 л.с. с ВОМ;
  • силовая установка: гидронасос НШ-10, мотор фрезы ГМШ-32;
  • режущая система: 2 дорожные фрезы ЭЦ-1800;
  • глубина канавы — до 0,35 м, а ширина — 0,10-0,15 м;
  • ориентировочный вес — 80 кг.

Для того чтобы изготовить канавокопатель самому, необходимы такие материалы и оборудование:

  • сварочный аппарат;
  • болгарка;
  • дорожные фрезы;
  • лопата отвальная;
  • защитные кожухи.

Главным рабочим узлом машины является навесной орган, состоящий из элементов:

  • диск грунторежущий;
  • цепная передача;
  • гидромотор;
  • вал навесного механизма;
  • бар дисков.

Процесс изготовления канавокопателя не составляет большого труда для мастера и заключается в следующем:

  1. На переднюю подвеску устанавливают бар с грунторежущими фрезами.
  2. Отвальную лопату для удаления из траншеи грунта крепят на задней подвеске.
  3. Режущая система и цепная передача оснащаются защитным кожухом.

При включении двигателя из мотоблока запускается гидросистема навесного механизма. Передача крутящего момента на ходовую часть должна быть отключена. Производится запуск гидросистемы фрезы, начинается вращение дисков, образуется выруб траншеи. Привод ходовой части побуждает мотоблок к движению. В это время отвальная лопата выбирает разрушенный грунт фрезами и выбрасывает его на верхнюю часть траншеи. Оператор практически не применяет особых усилий.

Самодельный траншеекопатель сэкономит средства, облегчит ручной труд и станет отличным помощником при осуществлении многих работ на приусадебных участках.

Производители

Ручные траншеекопатели производится в нескольких странах. Ведущими изготовителями являются американские компании Vermeer Corporation, Ground Hog Inc, Astec Industries Ins, Trencor Inc, Barreto Manufacturing, Inc.

Так, корпорация Vermeer производит малогабаритные колёсные машины, которые используются при сооружении ирригационных систем, канав и для других целей. Их особенностями является опускаемая в траншею, оригинальная конструкция трансмиссии, специальные погрузочные ручки. Компания Barreto предлагает девятисильные траншеекопатели с гидроприводом стрелы и режущей цепи и системой защиты втулок от засорения.

Оснащённые цепным режущим органом пневмоколесные траншеекопатели Ground Hog позволяют работать на каменистом грунте. Их корпуса защищены противокоррозийным порошковым напылением. Техобслуживание машины, перемещаемой на конических катках, минимально. Charles Machine Works (CMW), Inc, производящая технику под брендом Ditch Witch, отличается линейкой малогабаритных и мощных траншеекопателей. Они управляются идущими сзади рабочими. Это многофункциональные долговечные машины, с высокой производительностью. Высокоэффективные и компактные машины разной мощности предлагает рынку и чешская компания Laski.

Из отечественных производителей интересны небольшие ручные траншеекопатели, изготавливаемые ОАО «Михневский РМЗ», которые заметно дешевле импортных. Силовым агрегатом в них является японский бензиновый мотор. Немало комплектующих европейского производства. Предусмотрено комплектование рассчитанными на низкие температуры противоскользящими цепями. Транспортировку машины до места работы облегчает прицеп, которым может комплектоваться изделие.

Коммерция набирает оборот

Заработок воодушевил, следующий заказ был на копку котлована для ленточного фундамента, когда за день получилось «накопать 11 рублей», и через неделю у этого же заказчика еще 7, когда потребовались траншеи от колодца в дом. Затраты на 18000 выручки были порядка 2.5 тысяч с дорогой.

В то лето 2016 года, экскаватор смог на такой мелочи на районе – не далее 40 км от базы, выручкой принести порядка 140.000 рублей, начиная с середины апреля, когда оттаял грунт, до начала сентября, когда дети в школу пошли, и с дачи уехали в город. Затраты были порядка 25.000 рублей, в которые вошла одна смена масла двигателя и фильтр. Выездов было около десяти, иногда с ночевкой экскаватора на объекте.

 Загрузка …

Мелких запросов было всего несколько, их заказчикам выгоднее нанять ребят с лопатами, чем оплачивать перегон. Три объекта были, где экскаватор оставался ночевать на объекте, а оператор в моем лице, ехал домой, и утром возвращался вновь. Если территория была охраняемой, разумеется.

Экскаватор ухоженный, проблем не доставлял, но шприцевать соединения приходилось ежедневно после работы — это залог долговечности использования и демонстрирует «кормильцу» благосклонность и уход хозяина.

Приступаем к работе

После всех подготовительных работ следует незамедлительно приступать к основным работам. Итак, на земле отмечаете или прочерчиваете линии будущей траншеи. Обязательно продумайте, куда вы будете скидывать грунт

Если возле траншеи есть какое-то сооружение, то важно убедится в том, что проводимые работы не повредят целостности и крепости строения

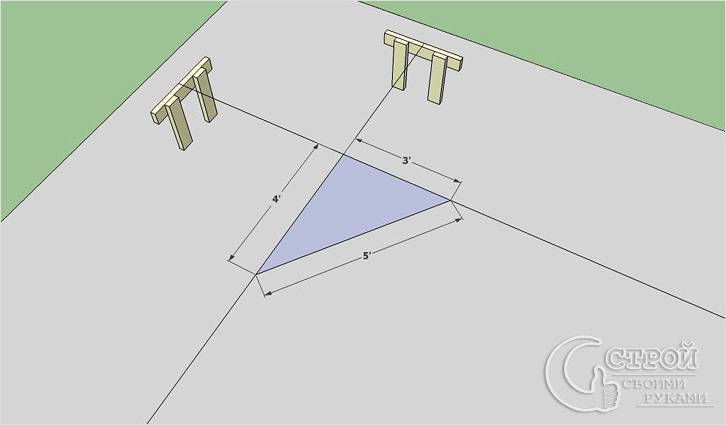

Отметьте все необходимые линии

Некоторые полагают, что этот этап работы не так важен, ведь в результате, фундамент видно не будет. Однако это большое заблуждение. Если не пользоваться планом, то это может привести к нарушению геометрии всей конструкции. В процессе рытья в грунте могут встречаться бетонные помехи. В таком случае их следует разбить при помощи отбойного молотка. Особенно таких «артефактов» может быть много, если вы решили сделать пристройку

При сбрасывании земли возле траншеи важно следить за тем, чтобы она обратно не ссыпалась. Возможно, потребуется частично вывезти ее на тачке

Но заранее продумайте, где вы будете использовать образовавшийся грунт, возможно, его можно применить в вашем будущем саду.

Если вы решили использовать тачку для вывоза лишнего грунта, то позаботьтесь об изготовлении мостиков. Для этого можно применять доски.

Обратите внимание! После окончания рабочего дня рекомендуется прикрывать траншею. Это предотвратит случайное падение в нее человека

Проверьте ровность траншеи

Когда траншея готова, то дно должно быть хорошо выровнено. Для этого можно использовать лазерный уровень, который устанавливается на каждый угол траншеи. Все размеры нужно проверить, проведя измерения рулеткой. Если наблюдаются небольшие перепады, то следует еще снять определенный слой грунта.

Если вы решили копать траншею под водопровод, то принцип работы практически аналогичен. Единственное, что вам не придется осуществлять такие уж точные измерения, как в случае с траншеей для фундамента. Работа по выкапыванию траншеи для водопроводной трубы менее трудозатратна.

Обратите внимание! Важно учесть наличие уже проложенных коммуникаций в земле, при этом выбирая максимально короткий путь. Итак, мы рассмотрели с вами основы копания траншеи своими руками. Помните о том, что в некоторых случаях лучше всего воспользоваться услугами экскаватора, ведь эта работа трудоемкая и утомительная

Если же вариантов никаких нет, то придется все делать самостоятельно

Помните о том, что в некоторых случаях лучше всего воспользоваться услугами экскаватора, ведь эта работа трудоемкая и утомительная. Если же вариантов никаких нет, то придется все делать самостоятельно

Итак, мы рассмотрели с вами основы копания траншеи своими руками. Помните о том, что в некоторых случаях лучше всего воспользоваться услугами экскаватора, ведь эта работа трудоемкая и утомительная. Если же вариантов никаких нет, то придется все делать самостоятельно.

Основные сведения

В промышленном строительстве при прокладывании канав для трубопроводных магистралей, кабелей электрической сети, коммуникаций связи всегда использовались экскаваторы.

Траншеекопатель на мотоблок — это компактный и маневренный навесной миниэкскаватор. Владельцы земельных участков применяют его для таких целей:

  • выкапывание ям, канав;
  • снятие верхнего слоя дорожного покрытия, которое пришло в непригодность;
  • вырезание пластов грунта;
  • разрыхление почвы;
  • подготовка участка к посадочным работам;
  • обустройство фундамента;
  • мелиорация;
  • дренирование.

Существует 2 вида траншеекопателей:

  1. Цельный. Такой механизм составляет единое целое с мотоблоком. Чаще всего его используют ландшафтные дизайнеры, профессиональные строители. Наиболее популярными считаются такие модели, как Barreto 912HM, Laski TR50/CH270/50, Sable /BS/50 и Ground Hog T4.
  2. Навесной. Выпускается производителем специально для определенного типа мотоблока. На рынках СНГ навесной траншеекопатель представлен компанией Quick Attach и называется Trench It. Грунторез имеет размеры 1,025х0,61х2,01 м, вес — 272 кг, прокладывает траншеи глубиной 0,96 м. Он применяется для агрегатирования с мотоблоками мировых производителей Yanmar, Bobcat, Case, Daewoo, John Deere с помощью специальных соединительных муфт.

Цельная техника очень дорогая, поэтому пользуется спросом только среди профессионалов.

Основными критериями оценки траншеекопателей являются такие:

  • глубина выкапывания;
  • длина траншеи;
  • скорость работы.

Навесные агрегаты имеют такие преимущества:

  • минимум почвы после выкапывания в зоне рытья;
  • возможность использования грунта для других целей;
  • компактность;
  • высокая надежность узлов и соединений;
  • небольшой расход топлива;
  • отсутствие повреждений поверхности почвы;
  • аккуратность осуществления работ;
  • ровные края траншеи (земля не обваливается назад в яму);
  • высокая производительность при работе с замерзшим грунтом;
  • простые эксплуатация и обслуживание;
  • доступная цена;
  • отсутствие разрешающих документов.

Выбрать пользователю лучшую модель среди большого разнообразия копателей сложно. Все они предназначены для работы в разных условиях и осуществления определенных целей. Глубина рытья и производительность зависят от веса и мощности агрегата. От этих факторов напрямую зависит и цена.

Виды и особенности их работы

Ручной, или портативный траншеекопатель – удобный механизм, незаменимый при разработке траншей и канав на ограниченной площади. Он может быть дополнительно укомплектован специальным навесным оборудованием для укладки кабеля, фрезами, плугами, дополнительными инструментами.

Различают три вида портативных траншеекопателей:

  1. Стационарный – с собственным двигателем.
  2. Навесной – на базе мотоблока.
  3. Ручная минибара.

Стационарный траншеекопатель представляет собой компактный механизм, напоминающий по виду бензопилу. Однако по сравнению с бензопилой у него больший вес – в среднем 16-18 кг, менее острые зубцы цепи, и меньшая скорость ее вращения.

Двигатели у ручных стационарных агрегатов дизельные или бензиновые

Навесные траншеекопатели используются как навесное оборудование на самоходный мотоблок. Они более мощные, чем стационарные, оснащены специальными соединительными муфтами для крепления на разных моделях мотоблоков.

Такая навеска позволяет самостоятельно прорыть траншею до полуметра глубиной, даже вблизи фундамента, что важно при прокладке коммуникаций к старым зданиям. Навесной копатель также может быть использован при:

Навесной копатель также может быть использован при:

  • рыхлении грунта;
  • посадке садовых культур;
  • вырезании блока грунта, например, при пересадке деревьев с развитыми корнями;
  • снятии асфальтового покрытия при ремонтных работах.

Минибара представляет собой моторизованную базу с режущим органом на легком колесном или гусеничном шасси. За счет шасси обеспечивается хорошее сцепление с землей и устойчивость механизма во время работы на любой поверхности. Идущий рядом оператор регулирует режим работы канавокопателя посредством пульта управления в виде кнопок или тумблеров.

По принципу работы ручные траншеекопатели делятся на:

  1. Цепные.
  2. Роторные.

Цепные

Наиболее простыми являются траншеекопатели с цепной рабочей частью. Она укреплена на прямоугольном каркасе, представляющем собой раму повышенной прочности.

В состав рабочей режущей части входят:

  • понижающий редуктор для активации рабочей цепи;
  • цепь в один или два ряда, с укрепленными в звеньях резцами или скребками, предназначенными для резки грунта;
  • 2 звездочки – натяжная, обеспечивающая рабочее натяжение цепи, располагается на конце шины, и проводная – активирующая движение цепи, находится на валу понижающего редуктора;
  • боковой шнек для удаления выкапываемого грунта;
  • башмак – очищает цепь от налипания грунта расположен на шине рабочей части;
  • одиночный цилиндр, поднимает рабочую часть в безопасное положение, регулирует глубину и ширину траншеи.

Цепные траншеекопатели позволяют прокладывать узкую траншею шириной от 15 сантиметров.

Роторные

В отличие от цепных, роторные траншеекопатели имеют более широкое применение. В конструкцию роторного механизма входят:

  • рама, служащая основой для фиксации рабочей части и двигателя;
  • роторный диск с размещенными на нем режущими частями;
  • гидропривод – приводит в действие роторный диск;
  • кожух – служит защитой от вылетающих из-под вращающегося ротора частей грунта;
  • гидроцилиндры – обеспечивают погружение режущей части в грунт.

Роторный механизм снабжен также задним опорным колесом, с помощью которого выставляется нужная глубина рытья, а также осуществляется транспортировка траншеекопателя.

Технология рытья водопроводных траншей

Приступая к работе, нужно подумать не только о том, как быстро выкопать траншею под водопровод, но и о том, как сделать это аккуратно, причинив минимум ущерба почвенному покрову и виду участка

Это особенно важно, когда участок уже облагорожен, засеян газонной травой или на нем разбиты грядки

Чтобы по окончании работ восстановить все в прежнем виде, готовят место для складирования вынутого грунта, застелив его плёнкой или брезентом. Если грунт плотный, его можно отваливать вдоль канавы, отступив от её края на такое расстояние, чтобы земля не сыпалась обратно.

Чтобы сохранить зелёный покров, после разметки осторожно снимают дёрн по всей линии будущей траншеи и складывают его с одной стороны, а выкопанный грунт с другой. При обратной засыпке будет проще восстановить все, как было

Траншея, выкопанная по всем правиламИсточник strojdvor.ru

Разметка

Разметку лучше делать сразу по месту, выбирая для трассы самый короткий путь. Для этого натягивают шнуры между колышками, вбитыми в землю у источника воды и ввода в дом. Но это не всегда возможно из-за наличия препятствий – других построек, деревьев, дорог, ограждений. В таком случае повороты трассы делают под 90 градусов, чтобы облегчить стыковку труб под прямым углом.

Способы копки траншей

Если нет возможности загнать на участок землеройную технику, копать грунт придётся вручную. Но можно использовать мини-экскаватор или специальную фрезу. Последний агрегат делает шурфы не глубже 100 см и очень небольшой ширины (10-15 см). Но это лучший способ решить такую задачу, как быстро выкопать траншею под кабель или летний водопровод небольшого заглубления, так как наносит минимальный ущерб почвенному покрову.

Видео описание

Как аккуратно и быстро делается траншея такой землеройной машиной, показано в видеоролике:

Без использования техники справиться с такой работой тоже можно, но это займёт больше времени. Предлагаем рассмотреть два способа: традиционный, с помощью лопаты, и ускоренный, с использованием бура и специального приспособления.

Традиционный способ.

Ничего сложного в том, как правильно копать траншею лопатой, нет. После снятия верхнего дернового слоя почва разрыхляется штыковой лопатой и вынимается совковой. Удобнее всего рыть землю в траншее ступенями, а не сразу на всю глубину.

Видео описание

В этом видео владелец участка показывает, как выполняется копка траншеи:

Обычно процесс идёт быстро и достаточно легко, пока глубина шурфа не достигнет определённой отметки, и его стенки не начнут ограничивать движения копателя. Чтобы не расширять траншею, но углубить её до нужного уровня, потребуется помощник, совковая лопата с длинным черенком и прочная верёвка. Она привязывается к основанию лопаты и помощник вытягивает её, нагруженную грунтом, на поверхность.

Видео описание

В этом видеоролике показано, как углубить узкую траншею:

Ускоренный способ.

Этот способ позволяет быстро решить задачу, как выкопать узкую траншею. По линии разметки через каждые 3-4 метра обычным или мотобуром бурятся скважины диаметром 15 см. Если грунт сыпучий, в процессе бурения в скважину заливают воду.

Бурение скважинИсточник yandex.net

В готовое отверстие вставляют металлический стакан чуть меньшего диаметра с частично вырезанной стенкой. Вырез поворачивают вдоль канала и сгребают в стакан грунт узкой тяпкой. По мере заполнения его вынимают и освобождают.

Коротко о главном

Перед тем как копать водопроводную траншею, необходимо определиться с её параметрами: формой профиля, шириной и глубиной.

Сечение выбирается исходя из типа грунта – важно, чтобы он не осыпался в канал. Ширина остаётся на ваше усмотрение и подбирается из соображений удобства работы, а глубина соотносится с уровнем промерзания грунта

Ширина остаётся на ваше усмотрение и подбирается из соображений удобства работы, а глубина соотносится с уровнем промерзания грунта.

При разметке необходимо учитывать расположение других подземных коммуникаций.

Существует несколько способов, как легко выкопать траншею: с помощью фрезы, обычной лопаты и садового или механизированного бура.

Траншеекопатель для мотоблоков — разновидности, изготовление

Для рытья траншей в частных или в промышленных целях используется специальная техника. Траншеекопатель для мотоблока – это сменный механизм, который позволяет вырыть траншею любого размера для прокладки подземных магистралей, электросетей, коммуникаций связи, труб, а также может использоваться для других целей.

Траншеекопатель (бара) может крепиться к мотоблоку и предназначен для:

  • выкапывания канав и ям;
  • снятия уже непригодного дорожного покрытия;
  • вырезания грунта;
  • подготовки земли к посадке;
  • проведения разрыхлительных работ;
  • мелиорации;
  • работ с заливкой фундамента;
  • дренирования.

Разновидности траншеекопателей

Чтобы выкопать траншею мотоблоком, следует использовать такое навесное оборудование, как траншеекопатель. Оно крепится к агрегату и помогает осуществить требуемые земляные работы.Данные устройства делят на несколько видов, они отличаются между собой способом крепления к агрегату и функциональностью.

Цепной навесной траншеекопатель

Такая насадка на мотоблок для рытья траншей похожа на гигантскую бензопилу, предназначена для рытья оснований и траншей больших размеров и идеально подходит для работ в сельской местности.

Оборудование предназначено для доукомплектования минитракторов и подходит для мотоблоков Нева, Ока, Агат и других.

Крепится с помощью специальных соединительных муфт, может иметь разные размеры и мощность.

Особенности траншеекопателей:

  • могут иметь разные размеры стрел (землеройного приспособления), благодаря чему вырывают траншеи требуемого объема;
  • оснащаются разнообразными режущими элементами цепи для эффективного выполнения земляных работ;
  • компактные конструкции могут использоваться вблизи фундаментов;
  • возможность регулировки глубины рытья траншей;
  • возможность автоматической регулировки натяжения цепи.

Траншеекопатель с зубчатым колесом

Оборудование работает на твердой и мягкой почве, оно также подходит для обработки гетерогенных (щебень) или однородных участков. Преимуществами траншеекопателя являются доступная стоимость и простота в эксплуатации.

Микро-траншеекопатель

Данная разновидность предназначена для работ на тротуарах, узких улицах, пешеходных дорожках. Оборудование оснащено небольшим режущим диском, имеет компактные размеры.

Портативный траншеекопатель

Маневренное и легкое в управлении оборудование используется для внедрения в жизнь самых смелых задумок по оформлению ландшафтного дизайна и профессиональной прокладки коммуникаций.

Техника умеет не только выкапывать траншеи, но полезна также при:

  • посадке деревьев;
  • вырезании блоков почвы;
  • разрыхлении грунта;
  • снятия дорожного полотна.

Выбирая канавокопатель для мотоблока, нужно учитывать его мощность работы, размеры и на какую глубино он может вырывать ямы. Навесные траншеекопатели зависят от производительной мощности мотоблоков, к которым они крепятся. Поэтому следует учитывать и то, какой агрегат используется в работе.

Сколько стоят услуги рабочих, чтоб выкопать?

Рытье траншей ручным методом недешевая услуга, в общей стоимости дома, на землеустроительные работы приходится до 10%.

Для каждого отдельного случая ручной выемки траншей, формирование цены за 1 м3 зависит от ряда критериев:

  • Характеристики грунта и рельефа;
  • глубины углубления;
  • доступность площадей для выполнения работ;
  • технологической карты процесса копки;
  • возможности применения спецсредств и приспособлений;
  • срочности выполнения работ.

Кроме того, цены также зависят от климатических районов строительства, на севере и востоке страны они выше. В центральной части России самые высокие цены в Московской области. При больших объемах подрядная организация может сделать скидки до 100 руб./м3, зимой стоимость услуг возрастает, как правило, в два раза.

Город Глубина траншеи  0.75 м

Цена: руб. за 1 м3

Глубина траншеи  1.5 м

Цена: руб.за 1 м3

Москва5501000
Воронеж450850
Липецк400800
Саратов400400
Архангельск500900

Как самому сделать траншеекопатель для мотоблока?


Навесное оборудование, которое предлагают производители, ценится дорого и компонуется лишь с определёнными мотоблоками. По этой причине, многие «Кулибины» решаются на изготовление навесного самодельного траншеекопателя собственноручно.

В основе конструкции – самодельная бара для мотоблока. Лишнего ничего нет. Каждая деталь механизма выполняет свою роль для облегчения труда оператора. В этих целях используются дорожные фрезы, самодельные зубья, цепь заводская, лопата отвальная или шнек, кожухи защитные.

Траншеекопатели можно комплектовать с мотоблоками фирм Нева, МТЗ, Каска, Агро мощностью не меньше 8 л. с.

Насадка на мотоблок для рытья траншей устанавливается так:

  1. На подвеске передней монтируется самодельная бара для мотоблока с режущими фрезами.
  2. Самодельный шнек или отвальная лопата крепится на подвеске задней, чтобы очищать траншеи и удалять грунт.
  3. Режущий механизм, цепная передача обязательно укрывается кожухом защитным во избежание травм.
