Преимущества и недостатки холодного копчения

К достоинствам холодного копчения принято относить:

  • продукты приобретают отменный вкус, специфический аромат, приятный желтоватый цвет;
  • копчености не теряют витамины и микроэлементы, которые разрушаются во время тепловой обработки или горячего копчения;
  • плотность продуктов не уменьшается, они не разваливаются, как это происходит при горячем способе обработки;
  • появляется возможность сохранять продукты в течение достаточно длительного времени.

Недостатки холодного копчения:

  • большая длительность процесса;
  • коптильня представляет собой громоздкое сооружение, которое требует места на участке;
  • в течение всего времени обработки приходится находиться рядом и контролировать процесс, следить за равномерностью тления щепы и отсутствием конденсата.

Несмотря на некоторые недостатки, холодное копчение остается любимым и востребованным видом обработки мяса, рыбы, сала и других продуктов.

Процесс изготовления

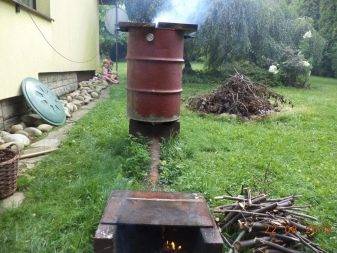

В канаву укладывают и закапывают трубу

Следуя пошаговой инструкции, любой мастер в состоянии построить качественную, красивую и долговечную коптильню.

Разборное сооружение возводится в такой последовательности:

  1. Проводится разметка на местности.
  2. Делается канава под дымоход. В нее укладывается и закапывается труба.
  3. Выкапывается котлован под опорную плиту. Дно канавы уплотняется, на нее засыпается подушка из песка и щебня.
  4. Устанавливаются плиты, кирпич или заливается бетон.
  5. Обустраивается топка, в нее выводится труба дымохода.

Осталось сделать камеру, водрузить на постамент и подсоединить трубы.

Коптильня с дымогенератором в земле

Дымогенератор представляет собой металлический сосуд с отверстиями для воздуха. Заправляется изделие мелкими щепками, ветками и опилками. Такое решение позволяет добиться экономии топлива при приемлемой производительности устройства.

Сооружение возводится в таком порядке:

  1. Выкапывание траншеи длиной не менее 300 см. Укладка на ее дно кирпичей, чтобы получился канал.
  2. Закладывание канавы стальными или бетонными плитами. Засыпка сверху земли.
  3. Отрывка с дальнего края ямы, установка в ней генератора дыма.
  4. Строительство домика начиная с обустройства фундамента и заканчивая укладкой кровли.

Во всех случаях заключительным этапом является декорирование конструкций.

Возведение коптильни

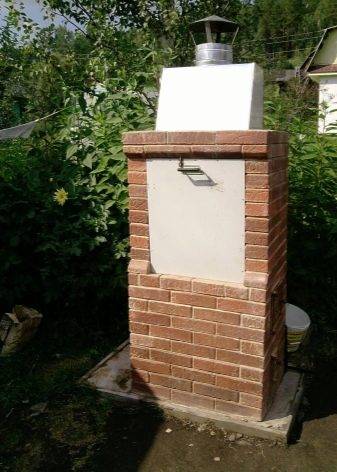

Если вам необходима коптильня кирпичная, ее можно соорудить своими руками, имея грамотный чертеж, расходные материалы, необходимые инструменты. Сам рабочий процесс не отличается особой сложностью, если соблюдать все технологии и поэтапность работ.

Строительство фундамента

Для строительства фундамента используется металлическая сетка, бетон, щебень, песок. Желательно, сделать под основание бетонную подушку. Принцип строительных работ будет выглядеть следующим образом:

  1. Копается яма под сооружение фундамента.
  2. На ее дно укладывается подушка из песка и щебня. Все это утрамбовывается и выравнивается.
  3. В яму выкладывается металлическая сетка.
  4. Проводится бетонирование.

После того, как цемент полностью высохнет, можно приступать к дальнейшему строительству.

Кладка стен из кирпича

Процесс укладки кирпичей выглядит следующим образом:

На полностью высохши фундамент наносится раствор, к которому прикладывается кирпич.
Первый ряд выкладывается керамическим кирпичом, второй – огнеупорным.
Боковые и задняя стенки в нижней части сооружаются из бетонных блоков. Для доступа свежего воздуха, по бокам оставляются небольшие зазоры и устанавливаются поддувала.
Внутренняя часть топки делается из огнеупорного кирпича. Здесь также делаются небольшие зазоры по бокам.
Переднюю стенку можно выложить облицовочным кирпичом

При этом важно не забыть оставить место под установку дверцы для топки.
Задняя и боковые стенки также выкладываются облицовочным кирпичом.

Устройство траншеи для дымохода

При строительстве коптильни холодного копчения из кирпича, особое внимание уделяется обустройству дымохода:

  1. Копается траншея (ширина 50 см, глубина 30 см, длина до 2 м).
  2. Дно ямы утрамбовывается.
  3. Выкладывается ряд кирпичей, чтобы получилась стенка, высотой 25 см.
  4. Сверху траншея перекрывается домиком.
  5. После полного застывания бетона, дымоход засыпается небольшим слоем земли.

Устройство топки

Топка сооружается только из огнеупорного кирпича, и оборудуется металлической дверцей. Внутри нее устанавливается сверху колосник, а снизу — зольник. Зольник необходим для регулировки тяги, и для сбора золы.

Камера для копчения

Коптильня горячего копчения из кирпича оборудуется внизу топкой, зольником и нишами для дров. Сверху возводится коптильная камера, состоящая из кирпичных стен и дверцы на петлях. Под крышей вешаются крючки, на которые подвешиваются заготовки для копчения. Основание камеры изготавливается из прочного металлического листа.

Коптильня из двух газовых баллонов

Из двух ёмкостей получается установка, имеющая дополнительные возможности.

Аппарат для горячего копчения

Из двух баллонов разной ёмкости делается коптильная камера горячего копчения своими руками. Для такого аппарата нет необходимости разводить костёр и его допускается использовать в гараже или сарае, особенно, если установить аппарат в стене здания таким образом, чтобы дверцы оказались снаружи. Изготавливается эта коптильня из баллонов разного размера, например, 27 литров и 50 л. Устанавливаются они вертикально, один над другим.

Ёмкость меньшего размера используется в качестве топки. Пошагово она изготавливается следующим образом:

  1. Выкрутить вентиля. Отмыть баллоны внутри.
  2. В боковой стенке вырезать две двери шириной 1/3 окружности с промежутком 5см. Нижняя дверь 1/4 высоты корпуса для поддувала, верхняя 3/4 высоты для загрузки дров.
  3. Из металла толщиной 3-5мм вырезать круг, соответствующий внутреннему диаметру печки, и просверлить в нём отверстия Ø10-16мм, превратив в колосниковую решётку. Приварить колосник внутри между дверями.
  4. По краям дверей приварить полосу металла шириной 30мм. Закрепить их на петлях.
  5. Из второго баллона делается коптильная камера:
  6. Вырезать в стенке дверцу. Установить её на петлях.
  7. В дне и верхней части баллона вырезать отверстия Ø100мм. Размещается коптильня для рыбы своими руками горячего копчения нижним отверстием над отверстием в топке, оставшимся от вентиля и при помощи электросварки соединяется с ним.
  8. Присоединить к верхнему отверстию дымоходную трубу.

Эта печь для копчения своими руками будет не только готовить закуски, но и отапливать гараж или теплицу.

Коптилка холодного копчения из двух баллонов

Из двух баллонов можно сделать также коптильню для холодного копчения. Для этого печка и коптильная камера не устанавливаются друг над другом, а соединяются дымоходом длиной 3-5 метров. Принцип работы аналогичен обычным коптильням, работающим на естественной тяге:

  1. Дрова горят в печке.
  2. Дым проходит по дымоходу, остывая и очищаясь от конденсата и сажи.
  3. Остывший дым поступает в коптильную камеру, проходит через решётки с продуктами и выходит на улицу.

Целесообразно установить эту установку в теплице. В этих помещениях печка размещается в углублении, а дымоход прокладывается вдоль всего сооружения. Дым, проходя по нему, остывает и становится пригодным для холодного копчения.

При размещении отверстия для дымохода не вместо вентиля печки, а сбоку появляется возможность установки казана или конфорки для приготовления пищи обычным способом.

Схема сборки коптилки холодного копчения из двух баллонов

Как готовить копчености?

Если хозяев интересует, как сделать коптильню горячего копчения, то, скорее всего, они еще не знают точно, как нужно готовить продукты, чтобы они были вкусными, не имели странных запахов и привкуса. Первый пункт для изучения — опилки, щепа. Хвойные стружки использовать запрещено: они не только сильно влияют на вкус пищи (она становится горькой), такое окуривание делает деликатесы вредными для здоровья.

Лучшие «помощники» коптильни

Наилучшими кандидатами являются лиственные, фруктовые породы деревьев. Некоторые опилки подходят для всех продуктов, другие имеют свои «пристрастия». К идеалам можно отнести:

  • вишню (овощи, орехи, ягоды);
  • грушу;
  • дуб (курица, красное мясо, свиные ребрышки);
  • иву (мясо лося, оленя, медведя);
  • клен (красное мясо, рыба, сыр);
  • ольху;
  • орешник (оленина или другое «дикое» красное мясо, птица, рыба);
  • осину;
  • рябину;
  • сливу;
  • яблоню (мясо птицы, свинина);
  • ясень (мясо птицы, рыба).

Можжевеловые ягоды не зря добавляют в некоторые блюда: небольшое количество таких опилок, или веточек с ягодами придаст готовым продуктам необычный, пикантный вкус.

Если говорить о том, какую древесину лучше использовать, то почитатели есть как у сухого, так и у чуть влажного сырья. Первый вариант гарантирует золотистую корочку и нежный вкус приготовленных блюд. Второй позволяет получить более терпкий запах и насыщенный цвет. Так как у каждой семьи могут быть свои пищевые предпочтения, определить самый подходящий вид стружек можно только экспериментальным путем.

Как готовят продукты?

Этот процесс, в отличие от холодного копчения, достаточно прост. Сначала на дне коптильной камеры равномерно распределяют выбранные стружки. Выше устанавливают поддон для стекания жира. В верхней части на решетках иди крючьях располагают продукты, заранее обвязанные бечевкой или шпагатом. Затем бочку закрывают крышкой. В топку закладывают дрова и поджигают их.

Сколько обычно готовятся продукты? Время обработки зависит от вида и размеров будущих копченостей. Для приготовления некрупной рыбы достаточно получаса, курица «в расцвете сил» дойдет до кондиции за 40-60 минут. Мясо потребует часа или более. Здесь роль играет не только его сорт, но и размеры порционных кусков.

Пошаговая инструкция изготовления коптильни

Было решено сделать конструкцию из полосы металла. Предварительно она была очищена от ржавчины.

ИллюстрацияОписание действия
Высота короба будет 280 мм, длина — 520 мм, а ширина — 310 мм. Толщина металла — 1,5-2 мм
Размечаем металл в соответствии с размерами конструкции
Проверяемся при помощи металлического угольника
При помощи турбинки и диска по намеченным линиям делаем неглубокие пропилы
По сделанным пропилам сгибаем полосу металла

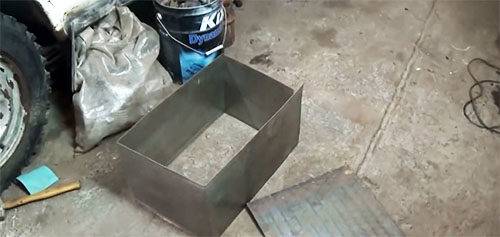

Получаем вот такой короб
Место соединения провариваем
Также вырезаем три куска металла. Два — 540×333 мм (для днища и жиросборника). Один кусок – размером чуть побольше (подбираем опытным путём) для крышки
Из листов металла для днища и жиросборника делаем поддоны с бортиками по 10 мм. Дно коптильни провариваем снаружи
В верхней части устройства по периметру привариваем металлический уголок. Так мы создаём жёлоб гидрозатвора
Ставим в конструкцию жиросборник, к которому снизу приварены 4 отрезка металлического уголка, играющие роль ножек, и подставки под решётку, сделанные из электродов диаметром 6 мм
На фото можно увидеть нижнюю решётку из электродов
Таким же образом делается и верхняя решётка для продуктов
Крышка коптильни сделана с небольшим изгибом, чтобы конденсат стекал в гидрозатвор. Также в неё вварен патрубок для отвода дыма
В результате, получилась вот такая коптильня, которой можно пользоваться как в квартире, так и на природе

Бочка в качестве коптильни

Более простой вариант АГК — коптильня из металлической бочки. Конечно, такая конструкция не столь компактна, как предыдущий вариант, но зато она более вместительная и отлично подойдёт для дачного участка.


ФОТО: usamodelkina.ruНа изготовление такой коптильни понадобиться 2-3 часа свободного времени

Материалы, инструменты и чертежи

Итак, чтобы сделать своими руками АГК нам понадобится:

  • металлическая ёмкость объёмом 200 л;
  • болгарка;
  • электродрель;
  • дверная петля;
  • металлический прут;
  • готовый металлический поддон;
  • кирпич или тротуарная плитка.


ФОТО: media2.24aul.ruСтарая металлическая бочка найдётся в любом хозяйстве

Для изготовления можно взять старую или новую ёмкость объёмом 200 л

ИллюстрацияОписание действия

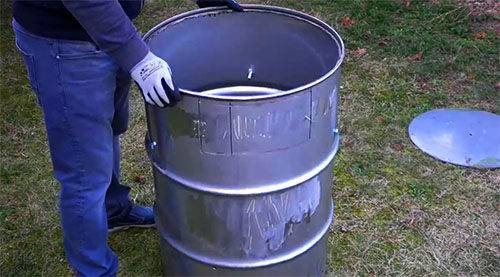

Берём металлическую бочку (при необходимости, зачищаем её)
Вырезаем дно по внутренней стороне обода. Получившийся круг будет служить защитой опилок от жира
Также обрезаем верх по контуру, отступив от края 50-70 мм
В нижней части, размечаем дверцу поддувала и вырезаем её при помощи турбинки
Дверцу крепим к корпусу коптильни при помощи саморезов и петли
Далее, отступив от дна треть высоты бочки, размечаем и просверливаем 3 отверстия диаметром 8-10 мм
В отверстия вставляем болты и закрепляем их гайками. Это будут упоры для жиросборника
В центре жиросборника сверлим отверстие, вставляем болт и фиксируем гайкой. Вставляем круг внутрь корпуса коптильни
Размечаем в верхней части корпуса 8 отверстий и нарезаем 4 прута нужной длины
Вставляем прутья в отверстия, как показано на фото. На них будут размещены крючки для подвешивания обрабатываемых продуктов
Чтобы не копать яму для дров, выкладываем площадку из кирпича или тротуарной плитки. Устанавливаем готовый казан подходящего размера (можно сделать поддон самостоятельно или, как в нашем случае, купить)
Устанавливаем коптильню на поддон и приступаем к копчению сала, птицы, мяса и т.д.

Более подробную инструкцию можно посмотреть на видео:

Watch this video on YouTube

Подготовительные работы

Правильный выбор места для стационарной коптильни имеет большое значение, так как процесс копчения сопряжен с огнем, дымом и копотью. Главное требование противопожарной безопасности — отдаленность от жилых и хозяйственных построек на участке. Это же правило касается и зеленых насаждений. Так же нужно учесть, чтобы площадь выбранного участка была достаточной для прокладки дымохода.

Место для коптильни выбирайте вдали от жилых помещений и зоны отдыха

Выбранное для строительства место нужно заранее очистить от посторонних предметов, мусора и травы. Стоит также позаботиться и о необходимых материалах и инструментах. Вам понадобятся:

  • огнеупорный кирпич;
  • цемент, песок, глина;
  • деревянные двери;
  • мешковина;
  • материалы для крыш;
  • металлический уголок;
  • измерительные приборы;
  • мастерок, молоток, шпатель;
  • емкость для замеса раствора.

Для строительства используйте только огнеупорный кирпич

Для качественной работы специалисты рекомендуют новичкам заранее подготовить чертеж строения и разработать пошаговую инструкцию, которой стоит придерживаться при возведении коптильни своими руками. Не лишним будет изучить теорию, ознакомиться с фото и видео предстоящих работ.

Как самому сделать коптильню горячего копчения для рыбы

Изготовление коптильни для рыбы сводится к обустройству шкафа. В качестве топки используют мангал, электропечь, газовую плиту. Чтобы соорудить наиболее функциональную конструкцию горячего копчения, потребуются инструменты и материалы:

  • три пустых газовых баллона;
  • сварочный аппарат;
  • болгарка;
  • металлическая труба диаметром 8-10 см;
  • металлический профиль для ножек изделия.

Емкости из баллонов можно заменить на камеры из бочек. Этапы работ:

  1. Из металлического прута изготавливают ножки.
  2. Из одного баллона изготавливают центральную часть – мангал. Для этого намечают маркером место для крышки, вырезают при помощи болгарки.
  3. На торцах вырезают отверстия для монтажа дымоходной трубы.
  4. Делают топочную камеру из половины второго баллона. Для этого баллон разрезают на две части, размечают крышку и вырезают ее. Приваривают ножки.
  5. Детали крепят между собой, топочную камеру крепят на 20 см ниже мангала.
  6. Готовят камеру для горячего копчения рыбы. Отрезают днище у первого баллона и приваривают остаток от второго. Получают шкаф. Определяют место для дверцы. Делают отверстие. Внутри конструкции приваривают болты, на которых будет установлена решетка. На крышке крепят трубу 50-70 см, которая является дымоотводом. К ней приделывают заслонку для регулировки температуры.
  7. Все элементы соединяют в единую конструкцию.

Многофункциональная печь готова. Такое сооружение позволяет делать барбекю, шашлыки, жарить плов, установив казан на топку.

Коптильня для рыбы своими руками на видео:

Как сделать устройство своими руками

Основные этапы изготовления:

  • подготовка схемы — планирование размеров, функциональных характеристик и дополнительных особенностей устройства;
  • выбор материалов и инструментов;
  • непосредственное изготовление;
  • сборка;
  • установка на необходимом месте, прокладка трубы, устройство печки.

Схема

Чтобы самому изготовить коптильню холодного копчения в домашних условиях с нуля нужно подготовить план работ и выполнить подробную схему устройства, которая будет включать:

Фото 3. Схема коптильни холодного копчения с дымогенератором. Указаны части конструкции, также потоки холодного и горячего воздуха при готовке.

  • печь или дымогенратор опилок;
  • коптильню;
  • дополнительные элементы (ручки, разборные участки, дополнительные крышки, крюки, плитки, решетки, столешницы, навесы).

Справка. Ярусы решеток должны находиться как минимум на расстоянии 15 см друг от друга. Расстояние от дымогенератора до коптильни должно быть в среднем от 3 до 5 метров.

Материалы

В качестве материала хорошо подойдет обычная или нержавеющая сталь толщиной до 3 мм, можно использовать готовый металлический ящик или бочку. В качестве дополнительных материалов могут служить металлическая сетка или арматура. Они необходимы для создания решеток и крюков, на которые подвешивается мясо.

Для очага и прокладки трубы дымохода можно использовать кирпич, осколки кирпича, булыжник, камень, гальку, которые промазываются глиняной смесью.

Не стоит выбирать материалы, где содержится свинец, алюминий, оцинковка и другие примеси — при нагревании они выделяют вредные для человека вещества, которые могут испортить пищу.

Внимание! Если планируется окраска коптильни с внешней стороны, необходимо выбирать термоустойчивые краски, не дающие вредных испарений при нагревании

Подготовка

Для создания холодной коптильни понадобится проект, который может быть нарисован от руки. Потребуются следующие инструменты:

  • болгарка;
  • аппарат для сварки;
  • угол столярный;
  • метр и рулетка;
  • молоток;
  • аппарат для шлифовки;
  • плоскогубцы;
  • дрель.

Необходимые материалы:

  • металлические листы;
  • куски тонкой арматуры или металлическая сетка для решеток;
  • болты и гайки из жаропрочных сплавов;
  • кирпич или иные материалы для печи;
  • металлическая печная труба для дымохода.

Важно! Для создания герметичности нужно провести качественную сварку внутренней и внешней сторон камеры коптильни, применять клепку или болты с гайками тут неэффективно

Как построить печь и дымоход

Для создания печи необходимо:

  • выкопать яму или выбрать естественное углубление на участке;
  • выложить в яме костровище с отверстием для вывода дыма;
  • в очаге можно оборудовать участок для расположения углей и опилок или просто организовать костровое место и коптить при помощи дров дуба, ореха, фруктовых деревьев и веточек можжевельника;
  • сверху очаг необходимо накрыть металлическим листом или оборудовать для него крышку, можно сделать небольшую надстройку с люком и термометром для более пристального контроля горения.

Для создания дымохода необходимо:

  • вырыть траншею от костра к коптильне длиной от 4 до 7 м, проложить ее кирпичом, сверху накрыть металлическими листами или рубероидом, присыпать землей;
  • вывести траншею к отверстию под камерой копчения и боковому отверстию очага.

Справка. Вместо траншеи можно организовать штольню или провести воздушный дымоход из металлической трубы.

Пошаговое создание коптильни

Коптильня должна быть герметичной, для этого рекомендуется использовать сварку.

Для того чтобы создать устройства, необходимо следовать инструкции:

  • Вырезать из подготовленного металла при помощи болгарки или иного инструмента четыре сегмента равных размеров по длине и ширине.
  • Скрепить первые два сегмента друг с другом сваркой.
  • Скрепить сваркой остальные две стенки.
  • Проварить внутренние швы для герметичности устройства.
  • Выполнить днище — оно должно иметь отверстие и крепления для подключения дымохода.
  • Выполнить крышку из листа металла, который на 10—15 см превышает поверхность верхней стенки коптильни, это необходимо для того, чтобы загнуть крышку с каждой стороны, проварить и обеспечить герметичность. У крышки могут быть отверстия для жесткого крепления к коптильне, а также ручка для переноски. Крышку можно сделать плоскую или в форме домика.
  • Выполнить решетку из арматуры, расположить на внутренних стенках устройства, под решеткой наварить крючки для установки жирового поддона.
  • Коптильня устанавливается над отверстием дымохода на столбиках из кирпича или металлических ножках, под решеткой или крюками для мяса располагается фильтр из войлока, задерживающий продукты горения.

Схемы, чертежи и размеры коптилен холодного, горячего копчения из дерева

Создание самодельной деревянной коптильни на своем участки потребует соблюдения некоторых правил и внимания к деталям. Схем устройства таких агрегатов множество – принципы же обычно не отличаются из чертежа в чертеж. Чтобы изготовить шкаф холодного копчения, необходимо расположить источник дыма и непосредственную продуктовую камеру в нескольких метрах друг от друга.

Для установки горячей коптильни понадобится немного иной подход. При таком способе приготовления источник дыма находится непосредственно под продуктовой камерой. Поэтому приведенная ниже схема отличается от предыдущей:

Продукты горячего копчения имеют особенный вкус — такому способу гурманы реже отдают предпочтение, нежели холодному

При выборе типа копчения важно опираться на несколько аспектов. Во-первых, бюджет

Устройство не требует большого количества материала, однако способ приготовления может добавить лишние строчки расходов. Горячий коптильный шкаф из дерева своими руками не потребует дополнительного оформления канавы и топки – на этом можно значительно сэкономить.

Во-вторых, немаловажным аспектом остаются вкусовые предпочтения. Чтобы понять, какая коптильня нужна семье, стоит поинтересоваться их привычками и желаниями и осознать, какой способ приготовления окажется разумным.

В-третьих, временные затраты. Оба варианта достаточно просты в исполнении, однако их установка потребует сил. Значительно быстрее сделать облегченную версию агрегата – горячий шкаф

В изготовлении коптильни из дерева для холодного копчения важно правильно смонтировать канаву и топку, обустроить внутренние стенки и четко все установить – это замедлит процесс

Из чего состоит коптильня

Конструкция любой коптильни состоит из:

  • топки;
  • поддувала;
  • дымохода;
  • камеры копчения;
  • двери;
  • верхнего перекрытия (крыши);
  • металлических решеток и горизонтальных брусьев с крючками;
  • поддона для сбора жира.

Подробная схема устройства коптильни горячего копчения

Заложенная в топку щепа образует густой дым, который по дымоходу подается в коптильную камеру. Отходы горения (зола) скапливаются в поддувале, расположенным под топкой. Продукты в камере копчения раскладываются на металлические решетки или подвешиваются на специальные крючки. Для сбора образовывающегося жира обязательно необходимо установить съемный поддон.

Процесс изготовления

Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.

Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.

Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.

Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.

Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.

Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.

Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.

Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.

Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.

Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.

Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.

Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.

Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал. Нельзя использовать лишь пластмассу

У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться

Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.

В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.

Преимущества коптильни, сделанной своими руками

Каждый владелец дачи или частного дома хоть раз в жизни задумывался над вопросом, как сделать коптилку своими руками. Производители предлагают большой выбор готовых конструкций, обладающих дополнительными функциями. Такие коптилки стоят недёшево, тогда как сделать коптилку из бочки или других подручных материалов можно без дополнительных вложений капитала.

Бочка, это идеальная ёмкость для обустройства коптильни на территории дачного участкаИсточник cdn.instructables.com

Для изготовления конструкции не нужно много времени. Изготовление коптильни может занять от часа до одного дня.

Все самодельные устройства простые в использовании, и не нужно прилагать особых усилий для приготовления продуктов.

Если использовать качественные материалы, и следовать инструкциям, то коптилка послужит своим хозяевам длительное время.

Все конструкции очень простые, их можно изготовить из самых простых материалов.

Прежде, чем приступать к работе, стоит тщательно изучить инструкцию, как сделать коптильню, и выполнять все правила безопасности во время монтажа и эксплуатации конструкции.

Коптильный шкафИсточник u8.filesonload.ru

Подготовка к строительству

Часто коптильни из кирпича своими руками строят по готовым проектам. Можно найти варианты отдельно стоящей конструкции. При возможности сооружения большой печи, в ней объединяют мангал, коптильню, варочную плиту.

Если готовые решения вам не пошли, сделайте свою разработку. Кирпичная коптильня своими руками построенная по собственному проекту станет предметом вашей гордости.

Изобразите план и внешний вид вашей печи спереди и с боков, поставьте размеры. Чтобы лучше представить себе будущую конструкцию, начертите вертикальные разрезы. На них покажите конструктивные элементы и разметьте кирпичные ряды.

При кладке всегда соблюдается правило перевязки швов. Стыки кирпичей по вертикали не должны совпадать в смежных рядах.

Сдвижка на полкирпича для перекрытия нижнего шва делается через ряд. Поэтому на порядовке показываются четные и нечетные ряды одной стены.

Площадку для барбекю из кирпича с коптильней нужно очистить от растительного слоя земли и выровнять. С помощью шнурка и колышков разметить габариты конструкции.

Для строительства коптильни используют красный печной или шамотный кирпич. Кладку выполняют на глиняно-песчаном растворе.

Пошаговая инструкция возведения простой коптильни

Операция

Описание

Устройство фундамента

В котловане глубиной 50 см устанавливается опалубка. На дно укладывают бутовые камни, оставляя расстояние между ними. Заливают цементно-песчаный раствор.

Для верхнего слоя используют щебень фракции 10-15 мм. Поверхность выравнивают с помощью уровня. Для застывания бетона на две недели опалубку накрывают пленкой или мокрыми опилками от пересыхания.

Цоколь

Цоколь из двух рядов выполняется сплошным настилом. На готовом фундаменте укладывают два слоя гидроизоляции из рубероида или подобного материала.

Первый ряд кирпичей укладывают насухо, сверяя габаритные размеры с чертежом. Второй ряд кладется на раствор.

Кладка стен

Коптильня кирпичная кладется на глиняно-песчаном растворе. Горизонтальность и вертикальность рядов проверяют строительным уровнем и отвесом каждые два ряда.

Кладка ведется от угла к середине стены. Через два ряда укладывается арматура. Над пятым рядом устанавливают колосники.

Для герметичности печи швы должны заполняться раствором полностью. Излишки с внутренней и наружной стороны сразу убираются кельмой.

Восьмой ряд

Уголки для перемычки над проемом поддувала и топки вмуровываются в стену. Дверцы в эти проемы устанавливаются в процессе кладки.

Подняв стену до восьмого ряда, внутреннюю поверхность топки обкладывают огнеупорным или шамотным кирпичом.

Десятый ряд

В десятом ряду нужно делать выступы с внутренней стороны. На них будет укладываться ящик для опилок.

Для этого в местах укладки половинки кирпича укладывается целый или 3/4 кирпич поперек стены с запуском внутрь печи.

Двадцатый ряд

В двадцатом ряду устанавливается перемычка над проемом коптильной камеры. Ее можно сделать из уголка или двух арматурных стержней.

В следующем ряду заложите два-три стержня с расстоянием 30 см между ними поперек камеры. На них будут подвешиваться продукты.

Соединение дымохода с топкой

Перекрытие коптильной камеры делается из кирпича по металлическим уголкам.

Для установки дымохода выкладывается опорная площадка. На нее крепится дымоход. Стык обмазывается глиняно-песчаной смесью.

Установка дверцы

Дверцу коптильной камеры делают из металла. Чтобы дым не выходил на улицу, ее размер должен соответствовать коробке.

Применять полимерные прокладки не рекомендуется. При нагревании их запах может влиять на качество продуктов.

Завершение строительства

Строительство коптильни своими руками из кирпича завершается установкой зонтика наверху дымохода. Он защитит от попадания дождя в коптильную камеру.

Через 2-3 дня производят пробный запуск печи. Во время горения топлива осматривают поверхности стен и стык с дымоходом. Места выхода дыма замазывают раствором.

Для тления опилок или стружки над топкой устанавливают металлический ящик. Над ним размещают поддон, в котором собирается стекающий жир.

Перед дымоходом нужно предусмотреть задвижки. Во время копчения ими регулируется температура и количество дыма.

Изготовление дополнительных приспособлений

Для того, чтобы повысить эффективность самодельной коптильни, можно использовать разнообразные дополнительные приспособления. Это позволит сделать процесс копчения более простым, а полученные копчености еще более вкусными.

Как сделать простой генератор дыма

Учитывая диаметр трубы, нужно вырезать дно и крышку. Дно дополнительно оснащается бортами, чтобы оно плотно соприкасалось с трубой. Внизу трубы необходимо сделать отверстие, сквозь которое можно будет разжигать топливо.

Для того, чтобы сделать дымогенератор для коптильни более устойчивым, к нему привариваются ножки или кусок металла, который не будет сгибаться. Чуть ниже крышки устройства, в корпус нужно вварить дымоотводящую трубу. К боковой стенке присоединяется штуцер под углом 90 градусов. После того, как будет готов дымоотвод, нужно прикрепить к штуцеру фитинг и две трубы, одна из которых будет опускаться вниз, а вторая вести к коптильне.

К нижнем штуцеру стоит прикрепить специальную трубку от вентилятора, к боковому патрубок и направить его к коптильне. В качестве вентилирующего устройства можно использовать самые разные приспособления, например, кулер от компьютера или компрессор из аквариума.

Сушильный шкаф


Для того, чтобы в продуктах не было лишней влаги, лучше всего дополнительно использовать сушильный шкаф. Его без проблем можно сделать своими руками.

Для шкафа можно использовать обычный пластиковый ящик, объем которого будет составлять, например, 20 литров.

В боковую часть ящика вставляется вентилятор небольшого размера. Предварительно засоленные продукты подвешиваются в самодельный шкаф. Стоит отметить, что чем сильнее будет поток воздуха, тем меньше времени понадобится на сушку будущих копченостей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
