Устройство и работа крана Маевского
Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.
Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность. Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.
Металлический корпус крана Маевского сверху отделан пластиковым кожухом, который делает кран современным.
Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.
Ду — диаметр условного прохода.
Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.
Кран, в отдельных случаях, можно регулировать и без специального инструмента.
Вентиль поворачивается руками, что обеспечивает стравливание воздуха.
Разновидности
Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:
- Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
- Автоматический кран. Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.
- Кран с предохранительным клапаном. Такой кран принцип работы немного отличается.
Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.
При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:
- В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.
- Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
- Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.
- Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.
В случае труднодоступного места расположения отопительного устройства может помочь специальный четырехгранный ключ. Еще во всю используют старые образцы радиаторов из чугуна. Для чугунных радиаторов подойдет ручной кран Маевского. Но лучшим вариантом будет использование специального латунного автоматического воздухоотводчика.
Принцип работы крана Маевского: фото мест установки, виды и типы вентилей
За стравливание излишков воздуха в радиаторах и трубах, в конструкции крана Маевского отвечает винт с протоками.
Стравливание воздуха из полотенцесушителя
Поворачивая его в нужное положение, можно открывать или закрывать отверстия. Вентили классифицируют по месту расположения и принципам срабатывания – ручной или автоматический механизм. Подробнее о видах и принципах установки каждого:

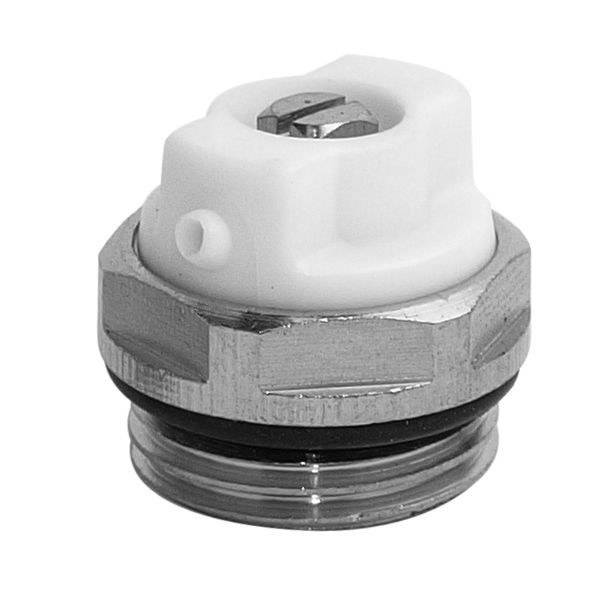

Классический кран Маевского с резьбой
Изготавливается из латуни, материала, обладающего высокой стойкостью к коррозии. Устанавливается на любом участке трубопровода, если схема трубной разводки сложная и извилистая.
Сложная схема отопления требует крана Маевского на переходах вертикальных участков в горизонтальные
Статья по теме:
Терморегулятор для радиатора отопления.В данной статье описаны варианты исполнения данных приборов, способы их монтажа, а так же несколько популярных моделей терморегуляторов с ценами и характеристиками для облегчения вашего выбора.
Для установки в радиатор или на трубу требуется высверлить отверстие и нарезать резьбу внутри радиатора или стенки трубы/стояка.
Радиаторный кран Маевского
Соответственно устанавливается на радиаторах. Представляет собой металлическую конструкцию с пластмассовым поворотным колпачком. Эти спускники предназначены только для отопительных приборов.
Современные «батареи» уже имеют возможность установки кранов Маевского или даже продаются в комплекте с ними.
Место установки радиаторного спускника
Шаровый кран Маевского: принцип работы
Гибридные сети используют шаровый кран. Принцип работы таков: конструкция вместо винта имеет поворотный шар с отверстием, равным проходному каналу. Уплотнители внутри вентиля отвечают за надежность в закрытом положении.
Шаровый кран в разрезе
Принцип работы и установки аналогичен вышеописанным конструкциям.
Автоматический кран
Спускник имеет внутренний цилиндр с поплавком.
Принцип работы автоматического вентиля сброса воздуха – схема в разрезе
Принцип работы автоматического воздухоотводчика отопления прост: когда полость заполняется воздухом, происходит сброс массы через встроенный клапан. Потеря давления вызывает движение поплавка вверх, отчего тот запирает выходное отверстие, и слив теплоносителя не происходит. Удобно? Без сомнения. Однако, подобная система вентилей годится только для идеально чистой воды– очищенной, циркулирующей по автономной системе. Централизованные сети полны мусором – окалиной, твердыми частицами пород, песком и прочей грязью. Обычно их устанавливают в домашней теплосети, где вода фильтруется специальным отсеком насоса и там, где ручной сброс воздуха затруднен.
Кран Маевского с предохранительным клапаном
Предохранительный клапан сохранит пластиковую трубную разводку
Устройство срабатывает автоматически, если давление воздуха в трубах превысит предельно допустимое – обычно это 16 бар, грозящее разрывом стыков. Особенно актуален прибор для домашней сети из пластиковых труб.
Важно! Стравливание воздуха из автономной домашней водо- или теплоснабжающей сети нужно проводить только после выключения циркуляционного насоса. Для наглядности предлагается видео того, как работает кран Маевского.
Особенности эксплуатации
Рассмотрим, как пользоваться краном Маевского. Для этого желательно подставить под батарею какую-то емкость и запастись сухой тряпкой. При помощи ключа или отвертки запорный винт проворачивается против часовой стрелки на четверть или половину оборота. Из системы с шипением начнет выходить воздух. Когда он выйдет полностью, из крана потечет вода. Необходимо дождаться, пока вода начнет поступать непрерывно. После этого запорный винт можно закручивать.
Зная, что делать, стравить воздух из радиатора очень просто
Если воздух успешно был стравлен, а батарея так и осталась холодной, то это является признаком ее засорения. Для прочистки засоренной батареи придется прибегнуть к помощи сантехников.
В случае, если отверстие крана засорилось, его можно прочистить при помощи иголки или другого острого предмета.
Если кран долго не использовался, вращение регулировочного винта может быть затруднено из-за образования на нем коррозии. Если возникла такая ситуация, воспользуйтесь спреем-смазкой WD-40. Уже через несколько минут после нанесения ее на резьбу винта, его можно будет легко открутить. По окончании отопительного сезона желательно смазать регулировочный винт силиконовой смазкой. В этом случае резьба не будет разрушаться от воздействия на нее теплоносителя.
При необходимости замены крана Маевского воспользуйтесь двумя разводными ключами. Одним ключом необходимо придерживать пробку на радиаторе, а вторым — выкручивать кран. Если этого не сделать, то выкручивание крана может ослабить пробку и привести к потере ее герметичности.
Мы разобрали, как спустить воздух краном Маевского из системы самостоятельно и как эксплуатировать устройство с автоматическим управлением. Если обеспечить необходимый уход данному устройству, своевременно его проверять и прочищать, прибор прослужит длительный срок, не доставляя никаких проблем своим владельцам.
Цена на кран Маевского зависит от его типа, материала изготовления, диаметра, и начинается от 30 рублей.
Централизованная или индивидуальная система отопления нуждается в регулировке. Погода имеет приятное свойство изменяться, а вот температура теплоносителя в системе чаще всего остается неизменной. В результате наблюдается печальная картина: за окном — мороз, а в комнатах — тропическая жара. Владельцы частных домов с индивидуальным отоплением могут полностью контролировать температуру воздуха в каждой комнате благодаря современным системам автоматизации.
Но существует и менее затратный способ регулировать интенсивность потока теплоносителя — установка кранов на батареи отопления. Наличие этих простых, но полезных устройств позволяет также более эффективно проводить ремонт и техническое обслуживание радиаторов, поскольку в помощью таких кранов можно в любой момент отключить радиатор от системы, а затем так же просто снова его подключить.
Принцип работы
Если радиаторы отопления не отдают нужного количества тепла, нужно обнаружить источник проблемы. Чаще всего это случается, когда в радиаторах скопился воздух, мешающий нормальной циркуляции теплоносителя. В этом случае как раз таки и нужен кран Маевского.
Чтобы устранить воздух в батарее, нужно установить особое приспособление для его стравливания, иначе батарея не будет до конца заполняться горячей водой. Обычно такие проблемы характерны для жилых помещений, имеющих центральное отопление. Но и при индивидуальной системе обогрева большое количество владельцев домов монтируют прибор Маевского на батареи. Обычно в течение полугода после монтажа системы вы будете наблюдать завоздушивание системы, если, конечно, вы не используете в качестве теплоносителя подготовленную воду или антифриз.
Вентили производят из латуни и стали, которые обладают антикоррозийными свойствами. При выборе ориентируйтесь на внешний диаметр резьбы, ведь каждый тип батареи имеет свой размер резьбы. Стандартное значение – 1 и 1/2 дюйма. У чугунных батарей – 3/4 дюйма. Сегодня подобные варианты применяются для напольных конвекторов и системы «Аккорд». Клапаны бывают автоматические и простые, но механизм действия у них не имеет отличий.
Установка крана Маевского своими руками, регулировка, эксплуатация
Процесс монтажа несложен даже для начинающих без опыта, домашних мастеров. Потребуются следующие инструменты:
- Кран Маевского – автоматический или механический. Производитель, как правило, предлагает полную комплектность с резиновыми уплотнителями. Проверить модель рекомендуется сразу в магазине – винт должен свободно поворачиваться, ключ – четырехгранный или с плоским концом, наподобие отвертки – легко входить в риску.
- Лента-фум. Профессиональные слесари рекомендуют использовать дополнительные уплотняющие материалы для герметизации. Гидравлические удары способны образовать свищ по прокладке.
- Разводной ключ потребуется для выворачивания или замены старого вентиля. Отвертка нужна, если сантехнический комплект крана не имеет ключа для поворота винта.
Таблица 1. Установка крана Маевского своими руками
| Наименование работы | Фото | Описание |
|---|---|---|
| Подготовка | Слив теплоносителя из верхней точки радиатора | Перед установкой воду из радиаторов полностью сливают. Автономная система имеет для этого специальные запорные вентили на подаче. Квартирные стояки перекрываются работниками домоуправления. |
| Монтаж | Вместо ленты-фум можно использовать волокна пакли | Работа заключается в выворачивании заглушки на радиаторе и установки на ее место крана для сгона воздуха. Для уплотнения на резьбу накручивается лента-фум, устанавливаются прокладки и вентиль закручивается. Многие современные радиаторы уже имеют в комплекте ключи для кранов Маевского. Также для поворота винтов используют простую плоскую отвертку, вставляемую в риску на вентиле. |
| Регулировка | Не следует усердствовать – колпачок и винт легко сломать | После установки, радиаторы заполняются теплоносителем, и стык между ними и краном Маевского проверяется на герметичность. Проступающие капли и даже течь – повод подтянуть гайку ключом до полного прекращения выделения влаги. |
| Эксплуатация | Проверка крана Маевского на герметичность | Далее, после полного заполнения системы теплоносителем или холодной водой, если нареканий нет, проводят испытания с теплоносителем, поворачивая ключ вентиля в требуемую сторону. |
| Установка крана Маевского на чугунные радиаторы | Многосекционные радиаторы больше рискуют «завоздушиться» | Классические краны Маевского для чугунных радиаторовприменять можно, если учесть сложность установки. Она заключается в высверливании отверстия нужного диаметра на верхней заглушке и нарезке резьбы специальным инструментом – леркой. Далее, монтаж не отличается от описанного выше. |
| Модели кранов для чугунных радиаторов | Некоторые вентили имеют художественную ценность | Трудности возникнут в постоянном засорении крана и необходимостью его чистки. Что в условиях централизованной теплоснабжающей сети – невозможно (придется постоянно обращаться в жилищную контору для отключения стояков, а это не может не вызвать недовольства соседей). Поэтому для чугунных радиаторов лучше подойдут автоматические воздухоотводчики. Принцип работы у них аналогичен классическим вентилям. Распространенные марки – ОМЕК и МС-140. |
Важно! Лучше сразу приготовить емкость для сливаемого теплоносителя большого объема – таз, ведро. Сгонять воздух требуется до того момента, пока струя воды не станет равномерной, без рывков.
Что собой представляет кран Маевского
Попытки решить проблему образования воздушных пробок в отопительных системах предпринимались еще в начале 20 века. Для этого активно использовались краны – они справлялись с задачей спуска воздуха, но их часто использовали не только по прямому назначению, но и для слива воды из отопительного контура для других целей.
Неконтролируемый сброс теплоносителя наносил ущерб теплосети, так как мог вызвать образование дополнительных воздушных пробок и изменение давления в трубах. Кроме того, из-за высокой температуры воды, поступающей в радиаторы, могли пострадать и люди, использующие ее.
Изобретатель Ч.Б. Маевский, чьим именем назван воздухоотводчик, придумал не сам кран для спуска воздуха, а способ герметизации его деталей. Маевский предложил соединять части крана конус в конус. Это позволило сохранить герметичность узла теплосети в закрытом положении. Кроме того, такая конструкция сделал неудобным набор воды из отопительного прибора.
Рекомендуем ознакомиться: Особенности использования запорно-регулирующего клапана с электроприводом
Устройство и принцип работы
Кран Маевского изготавливают из материалов, устойчивых к коррозии, таких как латунь. Снаружи корпус из металла может иметь пластиковую оболочку для придания более эстетичного внешнего вида.
Основные части конструкции крана Маевского:
- корпус с входным калибровочным и выходным сливным отверстиями,
- конусный игольчатый клапан,
- уплотняющее кольцо,
- вентиль или запирающий винт с головкой под ключ или отвертку.
Конструкция воздухоотводчика может меняться и дополняться другими элементами, иметь разный диаметр резьбы, при этом принцип действия сохраняется.
В закрытом положении игольчатый клапан поддерживает герметичности системы и не пропускает теплоноситель наружу. При повороте запорного винта, игла сдвигается, освобождая сливное отверстие.
Воздух поступает из батареи в калибровочное отверстие клапана и через сливное отверстие высвобождается наружу. После спуска воздуха образовавшаяся полость заполняется горячей водой, восстанавливается циркуляция теплоносителя, выравнивается давление внутри труб.
Устройство и технические характеристики
Кран для открывания поворачивается против часовой стрелки, закрывается – по часовой.
Как только весь воздух из системы выйдет, кран можно закрывать.
Если у вас стоит насос принудительной циркуляции теплоносителя, то перед стравливанием воздуха его необходимо выключить и подождать 5 минут.
Это необходимо чтобы движение теплоносителя прекратилось, и воздух смог подняться в верхнюю часть радиатора.
При включенном насосе стравить весь воздух не получится, так как, увлекаемый потоком теплоносителя, он не успевает подниматься вверх и задерживаться в верхней части радиатора.
Особенности работы

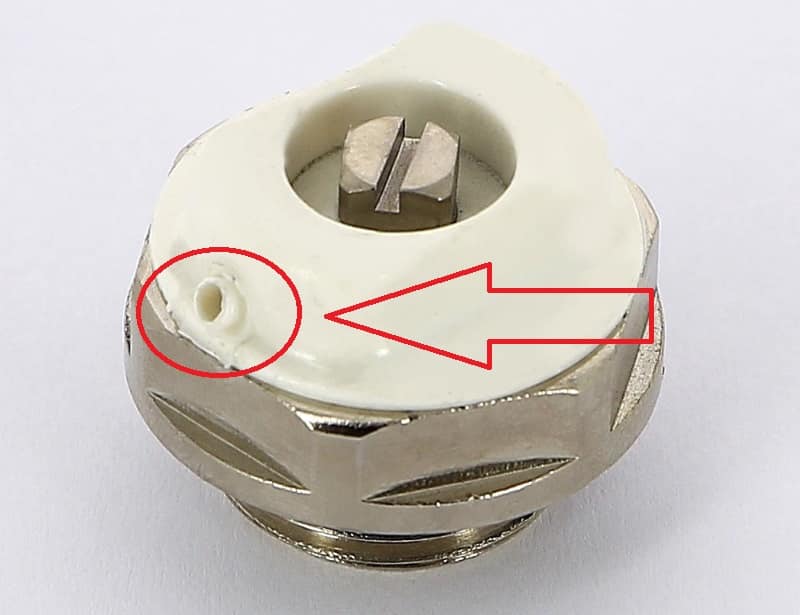

Отверстие диаметром 2 мм, которое служит для стравливания воздуха, бывает двух видов:
- в специальной пластиковой подкладке,
- в латунном корпусе.
И та, и другая модель служат исправно и долго. Если теплоноситель грязный, то отверстие может забиваться.
Прочистить его можно очень просто — обычной швейной иглой или булавкой. Кран при этом, естественно, должен быть открыт.
Еще одна интересная функция крана Маевского – при подключенном центральном отоплении через это устройство невозможно сливать теплую воду в больших количествах, чем грешили многие из нас, когда были установлены обычные краны для спуска воздуха из системы.

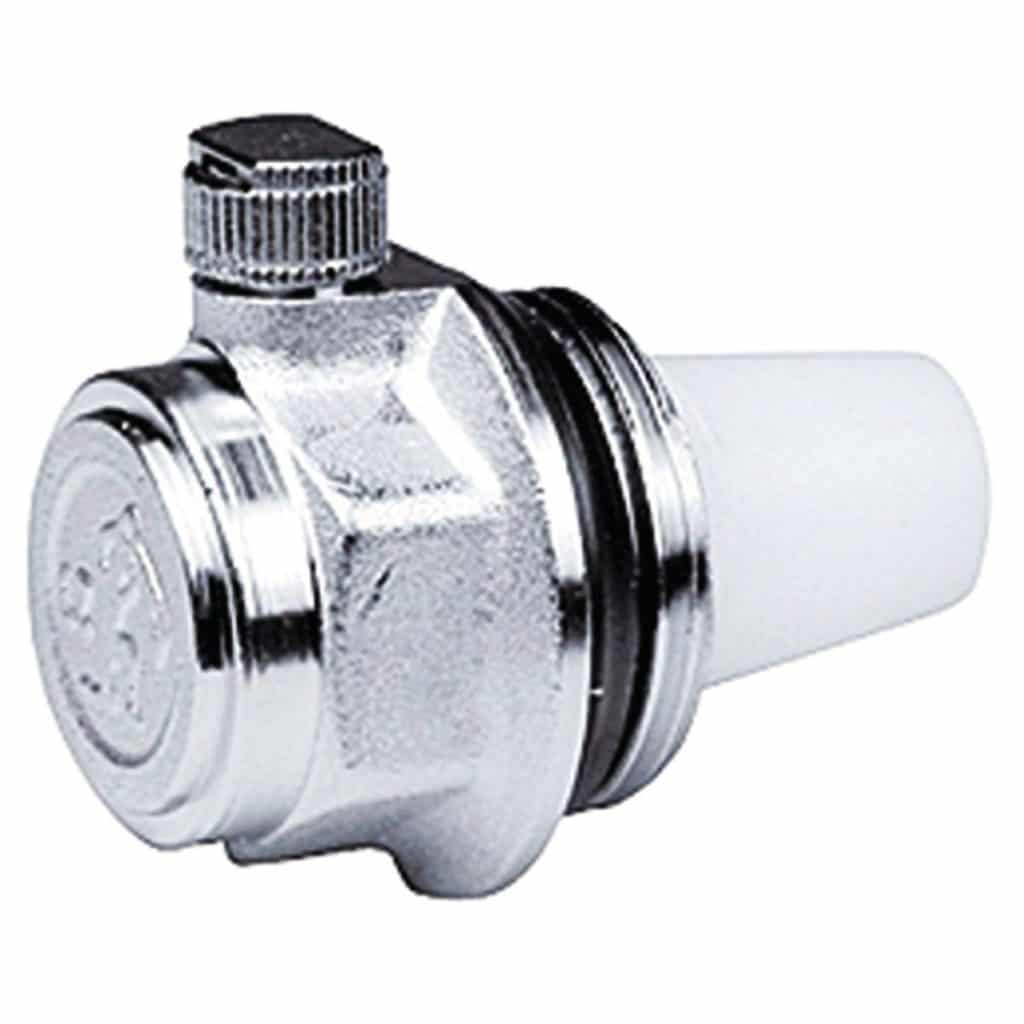

Автоматический кран Маевского
Существуют еще и автоматические краны Маевского – их еще называют воздухоотводчиками. Выглядит этот кран, как обычный металлический цилиндр с отверстием в верхней части.
Принцип действия автоматического крана Маевского тот же.
В основе его работы – все тот же поплавковый принцип. При определенном количестве набранного воздуха поплавок опускается, открывает клапан, и воздух стравливается.
Дальше все в обратной последовательности — поплавок поднимается, клапан закрывается. Такой кран не требует ухода – поставил и забыл.
Лучше устанавливать его в труднодоступных местах, где к ручному крану не добраться.
Выпускаются автоматические краны Маевского в латунном или хромированном (никелированном) корпусе, сам кран имеет форму, предназначенную или для отвертки, или для четырехгранного ключа, на случай принудительного открывания.
Для чугунных радиаторов
Не рекомендуется ставить автоматический кран Маевского на чугунные радиаторы старого образца, особенно при подключенной центральной отопительной системе.
В такой системе теплоноситель всегда грязный, и вам придется каждый месяц, а может быть, и чаще, снимать и чистить кран Маевского.
К тому же, центральное отопление часто отключают, а это значит, что в трубах будет все время собираться воздух. И воздуха будет гораздо больше, чем в автономной системе отопления. Учитывая, что выпускное отверстие в кране диаметром всего 2 мм, вы можете часами выпускать воздух из системы после очередной ее остановки.
Для таких систем выпускаются специальные автоматические краны в латунном корпусе, например, OMEC. Такие краны могут выдерживать гидравлические удары до 15 атмосфер, что в центральной отопительной системе не редкость.
Отечественные производители выпускают специальные краны для чугунных радиаторов МС140 по ГОСТ9544-93. Такой кран тоже имеет латунный корпус, выдерживает температуру до 150°С и предназначен для работы не только в водной среде, но и в паровом отоплении.
Разновидности и механизм действия
При такой сфере использования, было бы удивительно существование одной модели крана на все случаи. Принцип действия остается одним и тем же, но некоторые нюансы меняются. В зависимости от различных факторов, имеет смысл установка той или иной модели крана
Ручной кран
Ручной кран управляется четырехгранным винтом. Проверяющий открывает на 1-1,5 оборота кран и воздух выдавливается потоком воды. Пока из крана не начнет бежать вода, устройство держится открытым. Ручной кран самый простой и дешевый вариант крана Маевского. Его имеет смысл ставить на бытовых радиаторах, расположенных в легкодоступных местах.
Ключ для крана Маевского
Автоматический
Автоматический кран снабжен пластиковым поплавком. Когда кран заполнен водой, поплавок закрывает выходное отверстие крана. Как только в верхней части клапана собирается воздух, поплавок вместе с уровнем воды опускается, воздух стравливается в атмосферу. Такие устройства дороже ручных кранов, но вполне доступны.
Так почему же не установить такие клапаны везде, пренебрегая ручными аналогами? Дело в том, что основная сера использования кранов Маевского: многоквартирные дома. А львиная доля многоквартирных домов отапливается с помощью централизованных систем отопления. Трубы теплоцентралей достаточно быстро приходят в негодность, зарастая ржавчиной и заполняясь мусором. В результате блуждающих токов регулярно возникают протечки, при устранении протечек нарушается герметичность системы, все это добавляет в системы достаточно много различного рода мусора.
Большая часть загрязняющих частиц отсеивается на вводе в здание, где предусмотрен сетчатый фильтр, но мельчайшие частицы, включая ржавчину, все равно попадают во внутреннюю систему отопления. В итоге отверстие крана Маевского регулярно засоряется. Неизвестно, что проще при постоянном завоздушнивании систем отопления: стравливать воздух в ручную или регулярно прочищать клапан.
К тому же автоматический клапан подвержен поломке из-за скачков давления в системе. А для централизованных систем небольшие гидравлические удары уже давно стали привычной реальностью
В общем и целом, устанавливать автоматические краны выгодно и удобно прежде всего в дома с независимой системой подключения. При таком варианте, система отопления и теплоцентраль соединяются с помощью теплообменника и гидравлически не связаны. То есть существует возможность подавать в батареи подготовленную воду с действительно минимальным количеством загрязняющих частиц. К тому же, гидравлическое давление в такой системе постоянна, так как не зависит от множества соседних домов.
Автоматический кран можно установить и в частном доме, но здесь вновь возникает проблема подготовки воды. Отчищать воду на достаточном уровне слишком дорого. Даже в рамках многоквартирных домов установка независимых систем подключения существенно удорожает конечную стоимость строительства, а значит и каждой отдельной квартиры. Что касается частного домовладения, то установка подобных систем только ради автоматизации спуска воздуха кажется и вовсе неоправданной.
Кран Маевского автоматический
С предохранительным устройством
Клапаны с предохранительным устройством предусмотрены как раз для многоквартирных домов с централизованным отоплением. Это все те же ручные краны Маевского, которые, однако, обладают защитной системой от повышения давления в сети. Как уже было сказано, для централизованного теплоснабжения скачки давления в сети считаются нормой. Но превышения давления может потянуть за собой поломку радиатора. Простой алюминиевый радиатор в результате гидравлического удара может просто порваться. Поэтому при монтаже предусматривают кран Маевского с предохранительным устройством.
Если давление в системе превышает 15 атмосфер, кран автоматически открывается, стравливая воду. Конечно, это может быть связано с некоторым неудобством: мало кому понравится увидеть небольшую лужу под радиатором. Но воды будет немного, а польза от устройства достаточно значима.
Устройство крана Маевского и принцип его работы
Краном Маевского это сантехническое устройство называют только в народной среде. В государственных стандартах оно относится к категории запорных кранов, называется игольчатым радиаторным воздушным клапаном.
Сейчас промышленность предлагает несколько конструкций крана Маевского. Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классическая конструкция представляет собой устройство из двух деталей:
- винта конической формы;
- корпуса.
в боковой части корпуса.
Изготавливаются краны Маевского чаще всего из латуни. Этот сплав обладает высокой степенью устойчивости к коррозии, что гарантирует долгий срок службы. В зависимости от разновидности конструкции, кран Маевского может открываться специальным ключом ICMA, отверткой или рукой.
В вертикальной отопительной системе, состоящей из нижнего трубопровода подачи воды и верхней нити отвода теплоносителя, такими элементами оснащаются все приборы, находящиеся на верхнем этаже. Краны Маевского подбираются по диаметру и вкручиваются в верхние футорки радиаторов. В горизонтальной отопительной системе эти устройства устанавливаются на каждой батарее. Для полотенцесушителя бокового подключения в ванной используется тройник. Он монтируется в вертикальном положении, отверстие крана должно быть направлено от стены. Установка кранов Маевского на радиаторы, конвекторы необходима, если в отопительной системе имеются участки, расположенные ниже, чем верхняя ось подключения прибора. В таком положении естественное удаление воздуха невозможно.
Обязательное развоздушивание проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах пробки скапливаются в любом случае. Требуется проводить такую работу при включении системы после лета. Впоследствии локальные проблемы могут возникать из-за подсасывания в систему воздуха, что происходит во время ее работы, наличия в теплоносителе воздушных пузырьков. Причиной скапливания воздуха является и выделение водорода в процессе коррозии металлических частей коммуникации. Алюминиевые радиаторы без специфического покрытия внутренней поверхности постоянно выделяют этот элемент в теплоноситель, вступая с ним в химическую реакцию.
Перед проведением работы нужно:
Приготовить емкость для воды и тряпку, чтобы не залить полы в помещении;
- При необходимости удалить воздух. Кран Маевского рукой, отверткой или ключом поворачивается против часовой стрелки на один оборот. При этом воздух с шипением начинает выходить из радиатора. Если его скопилось много, можно повернуть кран еще на пол-оборота. В открытом состоянии он оставляется пока из отверстия не начнет капать, а затем вытекать вода, а воздух выходить перестанет.
- После этого кран можно плотно закрывать. Если система оснащена насосами, для принудительной циркуляции, за несколько минут до проведения стравливания воздуха их нужно отключить. В противном случае не удастся полностью удалить пробку, так воздух не успеет скопиться в верхней части радиатора.
Ручной кран Маевского обычно не используется в крупных магистралях, где скапливание воздушных пробок происходит постоянно. Для таких систем используются другие газоотводящие конструкции.
Устройство разных моделей
Это устройство отличает простой принцип работы и надежность. С его помощью можно спустить излишки воздуха из магистрали отопления. Ручной кран состоит из:
- Прочного корпуса, для изготовления которого используется латунь;
- Игольчатый клапан из стали;
- Кожуха из пластика.
В некоторых устройствах кожух из пластика двигается горизонтально, а в других устройствах имеется специальное отверстие на грани гайки клапана.
Ручной кран подходит для всех радиаторов и любого полотенцесушителя.
Кран Маевского открывается и закрывается путем перемещения рабочей детали клапана, используя винт, который разработан под специальный ключ.
Ключик крана Маевского – это устройство с четырехгранником внутри. Ключ производится из различных материалов. Самым надежным считается ключ из алюминия. Он в значительной мере превосходит аналоги из пластика. Алюминиевый ключ не очень надежный и не всегда может справиться со своей работой.
Покупать ключ рекомендуют вместе с радиаторами и комплектами для их подключения. Пользоваться ключом более надежно, но иногда эти инструменты можно заменить простыми пассатижами. Если использовать отвертку, а не ключ, то сломанная пластиковая накладка приведет к тому, что вода будет просто выливаться из батареи или полотенцесушителя.
Усовершенствованная вариация ручного прибора умеет встроенную ручку для открытия клапана, которая заменяет ключик.
Устройство автоматического воздухоотводчика
Автоматический кран Маевского устроен в форме металлического цилиндра, который имеет отверстие вверху. Кроме игольчатого клапана, внутри установлен датчик, который работает по принципу поплавка. Датчик реагирует на изменения количества собравшегося воздуха. Если собирается критическая величина воздуха, то клапан открывается. Когда лишний воздух покидает систему, клапан закрывается. Для функционирования этого прибора человеческое вмешательство не нужно.
Автоматический прибор чувствительный к засорениям воды. Узкое отверстие легко засоряется, из-за этого происходят ненужные открытия клапана, необходимо будет делать регулярную чистку. Эти засорения легко удаляются простой швейной иголкой.
Прибор с предохранительным клапаном
Это уже немного усложненный вариант модели ручного управления. Предохранительный клапан реагирует на давление воды в системе. Если давление достигает 15 атмосфер, то открывается клапан и вода выходит из отопительного контура. Это возникает при внезапных гидроударах, а клапан в такой ситуации позволяет избежать поломки элементов системы.
Технология установки крана Маевского на радиатор из чугуна
Установка любой модели крана Маевского начинается с освобождения системы от теплоносителя. После того, как вся вода из системы слита, работа производится в следующем порядке:
- Необходимо выкрутить заглушку, находящуюся в верхней части батарейной секции.
- Установить вместо нее кран. Вкручивая модель, необходимо позаботиться о герметизации отверстия. Для этой цели в комплекте устройства имеется резиновая прокладка, предназначенная для обеспечения герметичности установки. Чтобы усилить герметизацию, на резьбу крана накручивают льняные волокна, пропитанные маслом, или ФУМ-ленту.
Важно: для установки в радиаторах, изготовленных из чугуна, рекомендуется использовать кран Маевского, изготовленный из латуни. Данный материал имеет повышенную прочность
При необходимости установки крана Маевского на старую чугунную батарею, у которой верхняя заглушка закреплена наглухо, то есть, не выкручивается, необходимо подготовить место для установки устройства. Для этого в чугунной заглушке нужно просверлить отверстие. Его диаметр должен быть чуть меньше, чем у резьбы крана.
Затем с помощью метчика в отверстии нарезается резьба, соответствующая резьбе крана. Проведя проверку соответствия резьбы, можно установить кран на место. Не следует забывать об обязательной герметизации места вкручивания устройства.
Бывает, что возникает необходимость замены крана Маевского. Для снятия старого устройства необходимо использовать два разводных ключа. Одним из них выкручивается кран, а второй в это время должен придерживать заглушку на радиаторе. Это необходимо, чтобы в момент выкручивания крана заглушка не ослабла, нарушив герметичность батареи.
Устройство и работа крана Маевского
Классический кран Маевского изготавливается из латунных сплавов, отличающихся стойкостью к образованию коррозии. Он представляет собой корпус, внутри которого находится конусный игольчатый клапан. Управляется данный клапан Маевского запорным винтом, регулируемым снаружи. Находясь в закрытом положении, клапан способен надежно удерживать теплоноситель внутри радиатора. При повороте винта в сторону открывается проходное отверстие крана, освобождая находящийся внутри отопительного прибора воздух.
Снаружи металлического корпуса часто имеется белый пластиковый кожух, придающий крану более благородный и современный вид. Устройство изделия может различаться в отдельных его модификациях, но принцип работы крана Маевского всегда остается неизменным. Устройства различаются диаметрами наружной резьбы, благодаря чему удается без проблем подобрать подходящий вариант для любого радиатора. Бывают краны с резьбой 1 дюйм, ¾ или ½ дюйма.
Для управления регулировочным винтом используется ключ для крана Маевского или обычная отвертка. Четырехгранный ключ удобен тем, что занимает мало места, позволяя управлять регулировочным винтом даже в случае нахождения радиатора в труднодоступном месте.
Воздушный кран Маевского с ключом
В некоторых случаях работой крана можно управлять и вовсе без использования инструментов. Для этого достаточно рукой повернуть вентиль, обеспечив начало стравливания воздуха.
