Ливневка в частном доме

Что такое ливневка для частного дома, типы и возможности системы?

В том, что устройство ливневки – процесс необходимый, мало кто сомневается, ведь талые и дождевые потоки разрушают не только фундамент, дорожки, но и значительно обедняют почву. По своей конструкции ливневка представляет следующий набор элементов:

  • Система водосточных конструкций на крыше. Выглядит как закрепленные вдоль скосов крыши водосточные желоба, служащие для сбора водостока и отводящие потоки вниз посредством вертикальных труб.
  • Приемники осадков на грунте. Такая ливневка вокруг дома может иметь множество собственных элементов: воронок, дождеприемников, линейных водоотводов, пескоуловителей. Монтируются конструкции с целью максимальной эффективности приема осадков, возможна точечная расстановка под водостоками. Линейные приемники, как показано на фото, ставятся вдоль дорожек, расположенных с малым уклоном для самотока дождевых вод.
  • Конструкция перераспределения и сброса осадков.

О последней стоит поговорить отдельно, именно потому, что вопрос со сбросом излишков воды встает очень часто и со всей «полнотой». Есть три варианта решения:

  1. Использовать потоки для полива огородов. Для этого все трубы и лотки сводятся в один большой резервуар, а оттуда посредством насоса отправляются в систему полива.
  2. Устроить систему отвода потоков, как показано на видео, в централизованную канализацию, сточную канаву или природный водоем, если таковой есть поблизости.
  3. В отсутствие потребности воды для полива и природного резервуара излишки влаги сбрасываются в грунт. Но для этого придется обустроить на участке некоторое количество труб, вкопав их на глубину ниже уровня грунта.

Типы ливневки для частного дома

  1. Подземная. Конструктивно все части находятся ниже уровня грунта. Это идеальный выбор эстетически, но трудозатрат потребуется немало, как и вложения финансовых средств. Устроить подобную систему можно при полной переделке надела земли. При этом придется выбрать промерзающий или непромерзающий вид. Первые ливневки не работают в период заморозков, зато их проще проложить, глубина закладки не превышает 1 метра – максимум, но должна быть не ниже 30 см минимум. А вот незамерзающие ливневки укладываются глубже, примерно на 1,5-1,7 м. Грунтовые работы велики, потребуются системы трубопроводов, зато конструкция не будет мешать садовым работам.
  2. Надземная ливневая канализация своими руками устраивается намного проще. Это водосборные и отводящие желоба/лотки, откуда потоки воды стекают в резервуар или сразу в огород.
  3. Совмещенная ливневка – конструкция, где часть системы располагается сверху, например, лотки для сбора и отвода потоков в определенный резервуар, а часть – под грунтом (из резервуара по трубопроводу вода отправляется на сброс или под корни деревьев). Профессионалы считают, что совмещенная ливневка – самый оптимальный вариант как по расходам, так и по своим эстетическим, практическим характеристикам.

А вот что нужно сделать обязательно, так отвести воду от дома как можно дальше. Пусть это будет самый простой вариант: обустройство лотков на крыше и желобов для слива потоков на газоны, как показано на фото, зато фундамент не подмоется в случае затяжных дождей. Если есть большая площадка, вымощенная плиткой (место для стоянки авто), придется обустраивать ливневку и тут, так как на таких пространствах собираются лужи, с которыми трудно бороться. Несколько точек сбора воды, обустроенные точечными дождеприемниками, снимут все заботы.

Разновидности ливневых канализаций для частного дома

Системы водоотведения осадков представлены сетью из труб и приемников, осуществляющих следующие функциональные действия:

  • аккумуляцию жидкости с помощью дождеприемников и поддонов;
  • сбор и выведение жидкости за пределы участка или в коллектор с глубинным дренажем;
  • очищение воды от вкраплений твердых веществ в виде песка и грунтовых частиц.

В частном секторе встречаются следующие разновидности ливневых канализаций в виде систем:

  1. Открытые. Включают в себя открытые желоба, собирающие воду на поверхности. Легко сделать своими руками.
  2. Закрытые. Такой сложный вариант требует четкого планирования и расчетов, будет лучше, если его сделают специалисты своего дела.
  3. Смешанные. Данный вариант выбирают, чтобы уменьшить финансовые расходы, связанные со строительством.

Ливневка может входить в часть общепоселковой канавы, выходить в овраг поблизости, водоем или отправляться сразу в коллектор, который проведет фильтрацию в почву.

Все системы ливневок бывают двух типов:

  • точечные;
  • линейные.

При первом типе дождеприемник делают под водостоком, а воронка, собирающая воду имеет сетку-фильтр и корзинку внутри по сбору сора.

При линейном типе – каналы под землей находятся в неглубоких траншеях, и собирают природную влагу в открытые лотки с решетками по всей линии, содержащие пескоуловители.

ВАЖНО! Линейная система, в отличие от точечной, собирает осадки не только с крыши, но и с прилегающей территории (дорожек, площадок, поверхностях с тротуарной плиткой). Такой тип охватывает большую площадь обслуживания

Какой именно выбрать тип ливневки – человек должен выбрать сам, в зависимости от материальных возможностей и учета факта, что у каждого дома своя собственная схема, зависящая от конструкции здания, расположения, размеров участка и местности.

Что учитывают при выборе лотка?

Подбирая водоприемные лотки для своего участка, обращают внимание на следующие показатели:

Размер – глубина и ширина конструкции влияют на пропускную способность. При частом выпадении осадков стоит купить лоток с запасом.
Материал – от него зависит продолжительность эксплуатации, допустимая нагрузка и стоимость элемента.
Наличие заводского уклона – актуально для ровных участков, возможность стока воды продумана при изготовлении. Направление потока указывается стрелкой на боковой части элемента.
Длина элемента – чем больше этот показатель, тем меньше стыковок придется выполнить.
В пластиковых конструкциях допускается небольшая деформация стенок

Важно учесть ее допустимую величину, иначе невозможно будет снимать решетку для прочистки.

Зачем нужна ливневка на кровле

Ливневая канализация решает сразу несколько задач:

Защита от затекания воды через карнизный свес. Если водостока нет, при сильном косом ветре свободно падающую со ската дождевую воду может задувать под карниз.

Защита стен от намокания. Здесь все работает по тому же принципу, но с одним исключением — если ливневая канализация с крыши здания отсутствует, то стены будут намокать гарантированно, поскольку в этом случае достаточно даже небольшого ветерка.

Снижение вероятности подмыва фундамента. Бесконтрольно падающая с крыши вода будет вымывать грунт из-под отмостки, что со временем может привести к ослаблению фундамента.

Уменьшение количества сосулек на карнизах зимой. Хотя зимой на восточном желобе повисают живописные ледяные сростки, не будь его, сосулек было бы куда больше.

Препятствует сливу воды с крыши на прохожих, припаркованные автомобили, близстоящие постройки

Особенно это важно для домов, высота которых больше 10 м. Для них ливневая канализация на крыше — обязательное требование.

Не даёт грязи с крыши попадать на растения и лужайку возле дома

Это не только неэстетично, но и сулит растениям болезни.

Без ливневки на кровле дом сначала просто будет выглядеть неопрятно из-за впитавших влагу стен. А потом понадобится дорогостоящий ремонт: поменять отвалившуюся облицовку, заново сделать обшивку карнизного свеса, укрепить фундамент.

Подключение дома к центральной канализации

Канализация в частном доме

Большинство централизованных систем находятся в собственности муниципалитетов. Подключение к таким коммуникациям можно осуществлять только с разрешения властей. Самостоятельное подсоединение может быть наказано вплоть до ощутимых штрафов.

Если вы решили «врезаться» в городскую инфраструктуру для этого нужно соблюсти ряд условий:

  1. Проверка документации на дом. Технический паспорт, кадастровый паспорт участка, договоры с поставщиками энергии и воды должны быть актуальными. Если чего-то нет или необходимо обновление, обратитесь в соответствующие службы
  2. Разработка сопроводительной документации для подключения. Необходим проект подсоединения дома к системе. Обратитесь в Горводоканал или другую организацию, которая обслуживает коммуникации. Сотрудники сами сделают вам план, безусловно, за вознаграждение
  3. Согласование. После того как проект подключения готов, нужно согласовать его со всеми заинтересованными сторонами: архитекторы, автоинспекция, поставщики электроэнергии и водоснабжения. Нужно получить печать о согласовании на проект
  4. Подготовка процесса «врезки». Нужно сделать общий канализационный вывод из дома и подвести его к месту подключения. Вся внутренняя канализационная система должна быть уже к этому моменту готова
  5. Подключение. Вызовите специалиста организации и бригаду подключения. Бригада проводит подключение, специалист при этом присутствует
  6. Заключение договора. Обратитесь в компанию, которая обслуживает трубу, к которой было осуществлено подключение. Заключите с ними договор на водоотведение

У центральной канализации есть ряд преимуществ. Прежде всего, это то, что обслуживать, ремонтировать сточную инфраструктуру вам не придется.

В случае подключения к централизованной канализации, вы будете платить каждый месяц за водоотведение, обслуживание коммуникаций. По сути дела это платеж за коммунальные услуги.

Обеспечив дом надежным отводом сточных вод, нужно подумать и об отведении дождевой воды.

Как выкрутить сломанный болт: 100% Рабочий способ

Стеклопластиковые

Основные их преимущества:

  • Даже при своих крупных габаритах, диаметре свыше 500 мм и длине 6 и 12 м, стеклопластиковые изделия сравнительно легкие.
  • Материал этой разновидности труб прочный и надежный, с точки зрения экологии − безупречно чистый, а химической агрессии − совершенно нейтральный.
  • Продолжительность службы труб из стеклопластика составляет более полувека.

Данные трубы соединяются между собой и с другими фасонными изделиями при помощи двухконусных спецмуфт. На их внутренней стороне проточены канавки для монтажа эластомерных колец-уплотнителей — с каждой стороны по штуке, и одно кольцо располагается в центре. Благодаря такому сопряжению, стык точно зацентрован и надежно герметизирован.

Основные нюансы при укладке труб:

При подготовке канализационной системы важно знать, что трубопровод не обязательно укладывать глубоко. Стандартный вариант, когда он располагается выше трубопроводов общей дренажной системы вокруг постройки или земельного участка.
Несмотря на то, что вероятность разморозки труб для ливневки очень маленькая, специалисты все-таки советуют укладывать их на глубине немного ниже уровня промерзания грунта, который характерен для каждого региона.
Если такие действия по каким-то причинам выполнить невозможно, все трубы нужно утеплить, а слой термоизоляции закрыть полиэтиленовой пленкой во избежание попадания в него влаги от грунтовых вод.
Чтобы система функционировала полноценно, трубы необходимо уложить под углом в соответствующем направлении.
Уклон труб для дождевой канализации, обеспечивающий свободное прохождение сточной жидкости и регулярную ее самоочистку, должен составлять от одного до двух сантиметров на погонный метр трубопровода

Если это правило не соблюдать, то внутренние полости системы будут часто засоряться. Такие неприятные явления случаются в местах соединения труб или угловых поворотов.

Последние данные цен на трубы для ливневки показали, что при проектировании ливневой канализации оптимальным вариантом окажется использование трубы ливневой гофрированной многослойной. По сравнению с аналогичными видами, ее приобретение даст существенную экономию финансов до 30-50%.

Если грамотно просчитать и правильно смонтировать систему трубопроводов для канализации, то в целом вся ливневка будет функционировать без сбоев длительное время.

Куда обратится, чтобы провести канализацию

Сначала нужно обратиться в местную администрацию, оттуда придется идти в геодезическую службу (заказать ситуационный план для участка), в водоканал и СЭС. В водоканале подается заявление, чтобы получить технические условия на подключение. При себе нужно иметь копию паспорта и документ, подтверждающий право собственности на дом и участок. Если трубопровод придется проводить под проезжей частью дороги, потребуется разрешение от дорожной службы.

После того, как технические условия получены, можно заказывать проект канализации. Если его будут создавать сторонние специалисты, готовый документ все равно необходимо утверждать в водоканале и в компаниях, чьи коммуникации проходят рядом с домом (газовая служба, РЭС, телефонная служба). Финальное согласование происходит в управлении архитектуры местного муниципалитета.

Для монтажа можно нанять и подрядчика, который имеет соответствующие допуски. Но врезку в общую сеть в любом случае производит специалист компании, обслуживающей систему муниципальной канализации.

Технические средства, материалы

Для создания любой канализационной системы вам понадобятся строительные материалы и инструменты. Ниже представлены самые необходимые.

Краткий список материалов:

  • канализационные трубы. Виды труб более подробно рассмотрены в следующем параграфе
  • соединительные элементы (переходники, гофрированные трубы, уголки). При помощи данных средств подключают унитазы, раковины, другие сантехнические приборы к сливу или системе подачи воды
  • герметизирующее средство. Можно применять герметики на силиконовой основе
  • смесь для цемента. Особенно пригодится при обустройстве внешней канализации
  • песок
  • лопаты. Лопаты пригодятся на весь период работ, от первичной разметки до рытья котлована под колодец
  • ведра
  • острый нож
  • ключи, отвертки
  • труборез (ножовка с тонкими зубьями)
  • хомуты для крепления. При монтаже внутренней канализации хомуты незаменимы
  • рулетка
  • уровень

Трехсекционный септик

 Устройство капельного полива в теплице своими руками: из бочки, пластиковой бутылки и даже автоматической системы. Для томатов и других культур (Фото & Видео)+Отзывы

Электрические инструменты, которые могут пригодиться:

  • болгарка. Применяют для резки металла. Если при строительстве будут применяться металлические трубы, нужного размера можно добиться, обрезав их
  • перфоратор. Коммуникации внутри дома будут проходить через стены и напольное покрытие. Отверстия в них можно сделать при помощи перфоратора
  • шуруповёрт. Трубы нужно будет крепить к стенам

Набор инструментов, необходимых материалов сильно зависит от объема работ, выбранного тип канализации. Но вышеперечисленные, как правило, применяются всегда.

Вы определили тип системы отведения стоков, запаслись нужным инструментом, можно переходить строительству. Начнем с внутридомовых коммуникаций.

Монтаж на земле


Система ливневки

На первом этапе монтажных работ вы установили ливневку на крыше и подвели водостоки к дождеприемнику. Начинать работу на земле следует именно с установки дождеприемника или, как их называют, водоприемных воронок

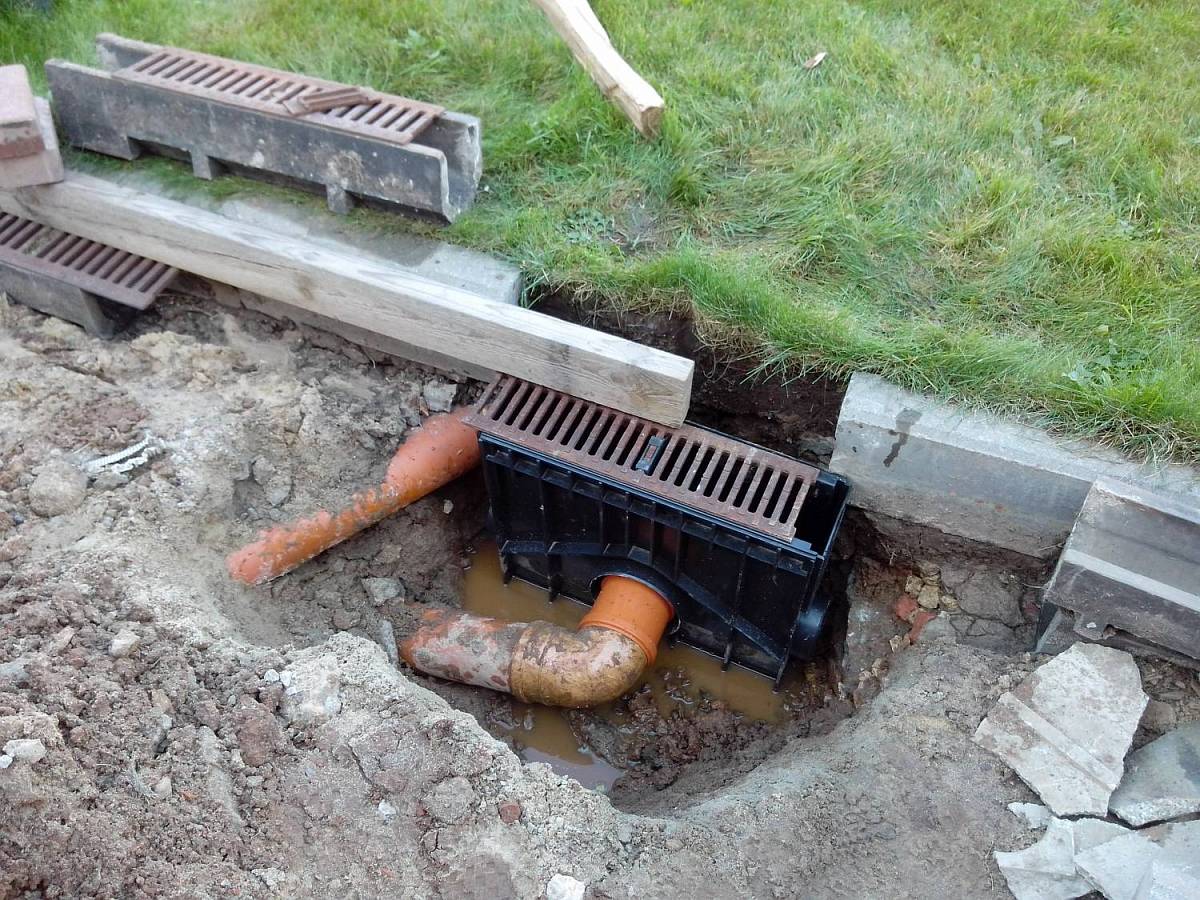

Важно установить их прямо под водосточной трубой. Каждая водосточная воронка завязана в одну систему

По этой причине вы можете самостоятельно сделать необходимое количество отверстий для труб. При помощи колена трубы соединяются с дождеприемником.

После необходимо подготовить траншеи для укладки лотков и труб. Их установку требуется выполнять на песочную подушку толщиной 100 мм. Как говорилось выше, укладывая трубы, вы должны строго следить за уклоном. Если этого не делать, то никакого смысла от потраченных средств и работы не будет. В процессе монтажных работ вам дополнительно будут необходимы следующие элементы:

  • Заглушка. Она будет предотвращать обратное направление воды на тот случай, если труба переполнена.
  • Пескоуловитель. Он позволит содержать в чистоте лотки и трубы.
  • Сифон. Этот предмет будет предотвращать проникновению неприятных запахов из системы канализации.


Как прокладывать ливневку

Чтобы значительно сократить объем земельных работ, в одну траншею можно проложить одновременно дренажную трубу и ливневку. Однако не стоит совмещать эти два разных направления. Как уже говорилось выше, дренажная труба будет располагаться ниже, а над ней может идти ливневая канализация.

Соответственно вся система труб ливневой канализации должна соединяться в одну трассу, которая будет направлена в коллектор

Очень важно чтобы сам коллектор был оборудован смотровыми кольцами. Это позволит своевременно проверять уровень накопившейся воды, а также очищать его от возможного мусора

Когда вся система труб и лотков уложена, остается только накрыть ее прочными решетками из железобетона или металла.

После этого необходимо проверить всю систему ливневой канализации на работоспособность. Для этого в каждый дождеприемник требуется залить ведро воды. После проследите за тем, хорошо ли течет вода

Также важно проверить систему на предмет утечки. Если таковая обнаружилась, то ее следует устранить, замазав герметиком

Если вся система работает отлично, тогда необходимо просто засыпать траншею. При этом решетку можно прикрыть целлофаном, чтобы не засыпать лоток землей.

Самостоятельное изготовление септика (двухкамерной выгребной ямы)

Покупать септик необязательно, его можно изготовить своими силами из армированного бетона. Можно установить бетонные кольца 1-2 м диаметром – размер колец прямо зависит от требуемого объема.

Изготовление септика

По своей конструкции – это двухкамерный коллектор, в нем отдельные камеры соединяются переливной трубой. При монтаже септика сначала делаем котлован 3 м глубиной, длиной и шириной чуть больше габаритов септика. На дне формируют песчаную подушку около 15 см толщиной.

После этого из досок или ДСП изготавливают опалубку, по ее периметру изготавливают арматурный каркас, соединяя арматуру вязальной проволокой. Потом в опалубке закрепляют 2 отрезка труб, они необходимы для прокладки входа канализационной системы и переливной трубы, объединяющей камеры септика. Опалубка с арматурным каркасом бетонируется, для равномерного распределения раствора желательно использовать вибратор. Каркас септика нужно сделать монолитным, по этой причине его заливают в один заход.

Дно 1й камеры формируют из бетонного раствора. Камера должна получиться герметичной, в ней будут оседать крупные, твердые фракции стоков. Верхняя часть отсека будет занята частично очищенной жидкостью, которая будет перетекать по соединительной трубе во второй отсек.

Во втором отсеке септика, дно формировать нет необходимости, эта часть будет содержать частично очищенную жидкость, которая станет впитываться в почву через дно с гравийной подушкой, для этого можно использовать мелкий гравий, щебень средней фракции или гальку.

Между отсеками септика, в его верхней части нужно установить переливную трубу. Чаще всего в частном доме изготавливают конструкцию с 2 секциями, хотя иногда делают септик с 3 и даже с 4 отсеками, это значительно повысит уровень очистки сточных вод.

Перекрывают септик, закрепив опалубку, уложив арматурный каркас и залив бетонным раствором. Вместо этого можно уложить ЖБ плиты, обязательно нужно предусмотреть смотровой люк. По окончании бетонирования котлован заполняют песком или почвой. Отстойник нужно чистить не реже одного раза в 2-3 года.

Как правильно сделать канализацию в частном доме из железобетонных колец

Подойдут ЖБ кольца 1-2 м диаметром – это зависит от требуемого объема септика.

1 этап. Не ближе 5 м от строений имеющих фундамент, роют котлован необходимого размера. На его дне делают основание из армированного бетона, не менее 100 мм толщиной. На нем будут стоять ЖБ кольца, можно приобрести заводское круглое основание. Все стыки между бетонными элементами необходимо замазать цементным раствором. При высоком расположении грунтовых вод, необходимо сделать гидроизоляцию конструкции.

Внимание! Можно расположить ЖБ кольца не рядом, а поодиночке. Чтобы это сделать на грунте располагают кольцо, и изнутри него выбирают почву, кольцо в результате под своей массой будет постепенно опускаться в землю. После того как одно кольцо достигнет уровня почвы, на него ставят еще одно, и продолжают убирать грунт

После того как одно кольцо достигнет уровня почвы, на него ставят еще одно, и продолжают убирать грунт.

2 этап. В 2 верхних кольцах необходимо сделать выпускное и впускное отверстия, в фильтрационном кольце делают только впускное отверстие.

3 этап. Трубу от системы канализации (проводят подключение к входному отверстию), располагают на 150 мм выше трубы во второй отсек.

4 этап. Отсеки септика перекрывают плитами ЖБ со смотровыми люками, и отверстиями для вентиляции.

6 этап. Трубу канализационной системы укладывается в траншею нужной глубины, она должна быть прорыта с уклоном 5 мм на 1 метр в сторону септика. Необходимо засыпать дно траншеи песком 5 см толщиной.7 этап. Уложенные в траншею трубы засыпаются песком, после этого почвой. 8 этап. На ЖБ кольца устанавливают вентиляционные каналы и смотровые люки. 9 этап. Готовый септик засыпают землей.

Конструктивные особенности подземной части

В соответствии с разработанным и утвержденным планом работ, в котором учтены все уклоны и глубина прохождения системы, вырывается траншея

Если планируются работы по утеплению труб с использованием геотекстильного материала и щебня либо посредством обустройства песчаной подушки, то важно учитывать их мощность. Все остальные мероприятия проходят в соответствии с определённой последовательностью

После рытья траншеи выполняется трамбовка дна. Камни, корни деревьев и другой крупный мусор обязательно удаляется, а оставшиеся после него пустоты засыпаются. На дне обустраивается подушка из песка стандартной толщины 20 см.

Вырывается котлован под коллекторный резервуар. В качестве коллекторного устройства целесообразно использовать покупной пластиковый резервуар. Естественно, при большом желании можно изготовить коллектор своими руками из бетона, который заливается в заблаговременно сооружённую опалубку.

В подготовленные траншеи с песочными подушками на дне укладываются трубы, которые объединяются в общую систему при помощи фитингов.

Если длина ливневой канализации превышает 10 метров, то важно дополнительно устанавливать смотровые колодцы. В местах соединения приёмников атмосферных осадков и трубопроводных труб обязательно монтируются пескоуловители

В местах соединения приёмников атмосферных осадков и трубопроводных труб обязательно монтируются пескоуловители.

Все отдельные элементы и конструкции соединяются в единую цепь, а места стыков качественно герметизируют.

Прежде чем засыпать ров проводится испытание путём заливки воды в водоприёмник. Если слабых мест в системе выявлено не было, то переходят к засыпке траншеи грунтом. При этом все элементы, начиная желобами, лотками и заканчивая поддонами, оборудуются решётками. Домовладелец может подключить систему отвода дождевой воды в канализацию частного дома.

Человек, обустроив своими руками ливневку вокруг дома, может значительно продлить эксплуатационный ресурс домостроения, избавить его жителей от луж и грязи, предотвратить затопление цокольных и подвальных помещений, а также защитить корневую систему растений от образования гнили. Естественно, заниматься обустройством системы отвода дождевой воды или нет личное дело каждого домовладельца, однако, преимущество такой системы нельзя недооценивать.

Устройство ливневой канализации в частном домовладении

  1. Для начала подготавливают траншеи необходимой ширины и глубины, учитывая уклон;
  2. Дно траншеи хорошо утрамбовывают и делают песчаную подушку, высота которой должна быть двадцать сантиметров;
  3. В заранее намеченном месте делают котлован для того чтобы в дальнейшем установить туда ёмкость для сбора воды. Можно такую ёмкость сделать своими руками из бетона;
  4. На песчаную подушку кладут каналы и трубы, всё соединяют и стыки герметизировать;
  5. В местах соединения с коллектором, устанавливают приспособления для задержания песка и мусора, так же делают смотровые колодцы, в местах трубы имеют сгибы и на участках более десяти метров;
  6. Все подземные каналы присыпают землёй и прикрывают решёткой. Когда будете, обустраивать ливневую канализацию учитывайте то, что водостоки должны быть с каждого ската крыши.

Если вы пользовались качественными материалами и делали ливневую канализацию по всем правилам, то она прослужит вам долгие годы.

Данная система избавит частных домовладельцев от слякоти, луж и преждевременного разрушения фундамента.

У нас теплится надежда на то, что эта статья была для вас полезной и информативной. Удачи в начинаниях и терпения!
